РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DUALR2 Sonoff

Инструкция по эксплуатации

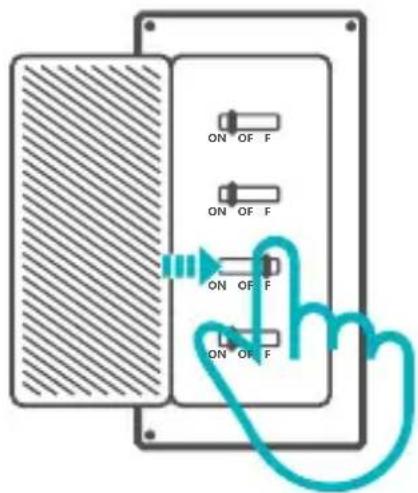

1. Выключить

⚠️ Во избежание поражения электрическим током при установке и ремонте обращайтесь за консультациями к продавцу и ли квалифицированному специалисту!

2. Инструкции по проводке

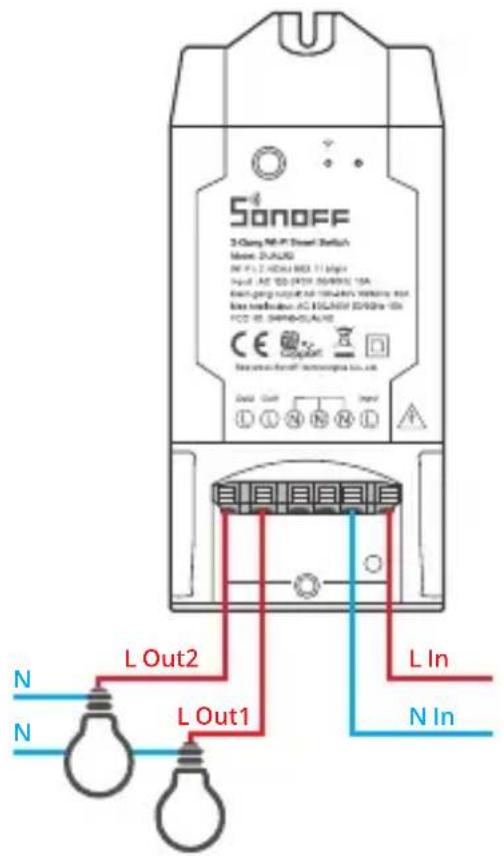

Инструкция по подключению проводки освещения:

SonoFF 3-Gang NM-PT Smart Switch Model: ZUNJ20 N F1.2 HDU4 MDD 11 Bpgr Input: AC 100 (FTR 50/80/10A) Eating output: AC 100/100/10A DCB 100/100/10A CE Output: SNR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR/NR Dial: Out I I N R I L In N In L Out2 L Out1

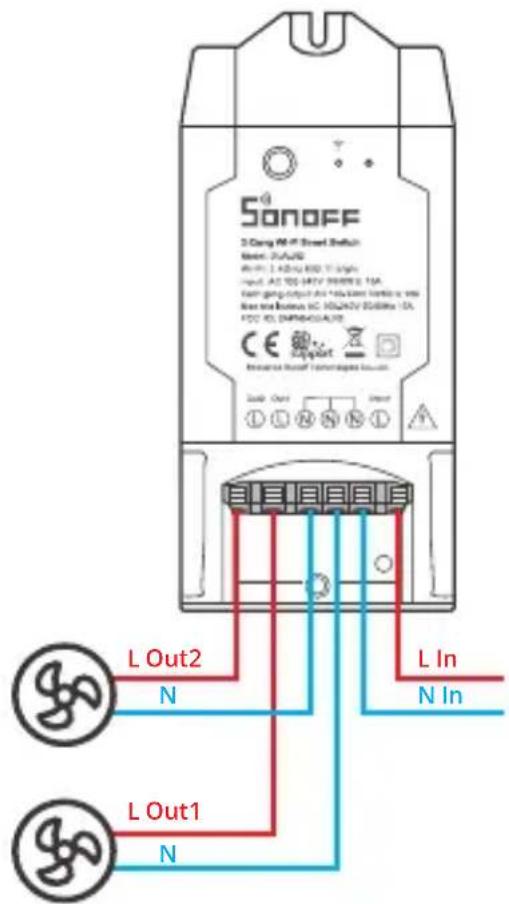

Инструкция по подключению оборудования:

Sanoff 3-Dong M-F Street Switch Name: PuA20 Type: 1.4 GHz 800 MHz Input: AT 100 MHz 500 MHz 10A Farming output: AT 100 MHz 500 MHz 10A Power input: DC 100MHz 500MHz 10A FCC ID: DPM-60-CAJ38 L In N In L Out2 N L Out1 N

Убедитесь, что провод нейтрали (ноль) и провод под напряжением (фаза) подключены.

3. Скачать приложение

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

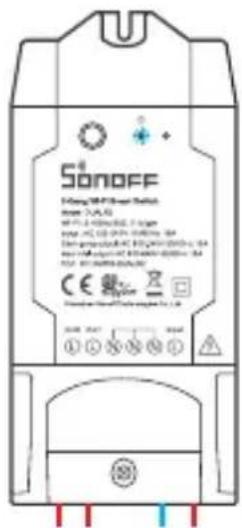

4. Включить

Sonoff Sang 100-Pulse Switch Name: 2.5.00 Type: 100-1000V, 100Hz Input: 100Ω, 100Ω, 100MHz, 10A Demand: 100mA, 100mA, 100MHz, 10A Output: 100mA, 100mA, 100MHz, 10A CE ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟

После первого включения устройство перейдет в режим быстрого сопряжения. светодиодный индикатор Wi-Fi начнет мигать в режиме «два раза коротко, один раз длинно».

Устройство выйдет из режима быстрого сопряжения (Touch), если сопряжение не будет выполнено в течение 3 минут. Если нужно войти снова, нажмите и удерживайте кнопку конфигурации 5 секунд, пока индикатор Wi-Fi не изменится по очереди на два коротких и одно длинное мигание, затем отпустите.

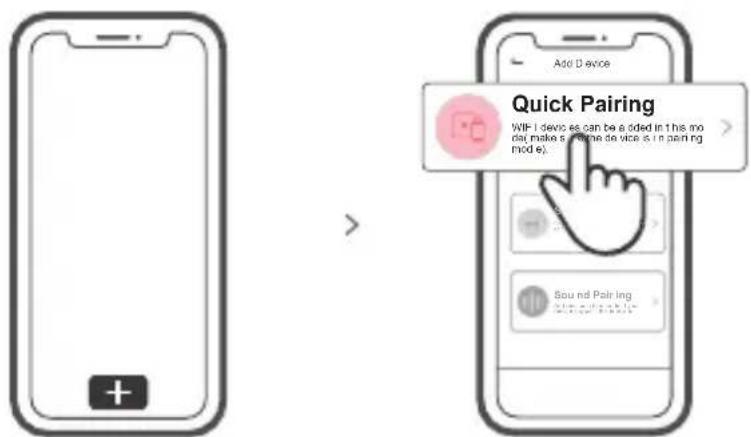

5. Добавить устройство

Коснитесь «+» и выберите «Быстрое связывание», затем выполняйте действия после появления подсказки в приложении.

Режим совместимого соединения

Если вход в режим быстрого связывания устройств (касание) выполнить не удалось, для установки связи попробуйте «Режим совместимого соединения».

1 Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока не начнет мигать светодиодный индикатор Wi-Fi — цикл работы индикатора выглядит как две короткие вспышки и одна длинная. Затем отпустите кнопку. Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока светодиодный индикатор Wi-Fi не начнет быстро мигать. Затем устройство переходит в режим совместимого соединения.
2 Коснитесь «+» и выберите «Режим совместимого соединения» в приложении.

Выберите SSID Wi-Fi в ITEAD-******* и введите пароль 12345678, затем вернитесь в приложение eWeLink и коснитесь «Далее». Подождите некоторое время, пока не завершится установка соединения.

Технические характеристики

Модель	DUALR2
входной ток	100-240В пер. 50/60Гц
выходной ток	100-240В пер. 50/60Гц
Макс. нагрузка	10A/2200W/кажд 15A/3500W/Bcero
Стандарт Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Операционные системы	Android & iOS
Число блоков	2
Рабочая температура	-10°C~40°C
Материалы	PC V0
Размеры	114.5x52x32 мм

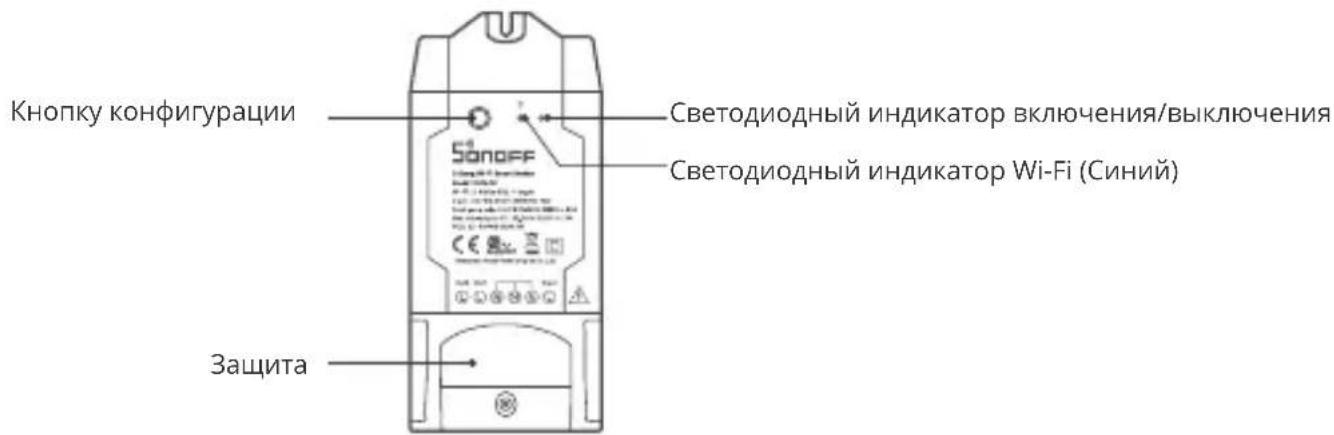

Знакомство с изделием

Кнопку конфигурации Светодиодный индикатор включения/выключения Sonoff Светодиодный индикатор Wi-Fi (Синий) Защита

Вес устройства составляет менее 1 kg.

Рекомендуется устанавливать устройство на высоте менее 2 м.

Инструкция режима светодиодного индикатора

Режим светодиодного индикатора	Описание режима
Мигает голубой светодиодная лампочка (один длинный и два коротких)	Режим быстрого сопряжения
светодиодная синего цвета всегда горит	Устройство успешно подключено
светодиодная синего цвета быстро мигает	Режим совместимого соединения
светодиодная синего цвета быстро мигает один раз	Невозможно найти роутер
светодиодная синего цвета быстро мигает два раза	Успешное подключение к маршрутизатору, но Wi-Fi не подключен
светодиодная синего цвета быстро мигает три раза	Обновление

Функции

Данное устройство – это умный переключатель Wi-Fi на 2 группы, позволяющий дистанционно включать / выключать устройство, планировать его включение / выключение или делиться им с семьей для совместного управления.

Управ. прилож. Расписания Управл. голосом Доступ д/управл.

Смарт-сюжеты

Регулировка

Добавить камеруПере-блокРеживка

Управл. пров. сетью

включения

Переключить сеть

Если Вам необходимо переключить сеть, удерживайте кнопку сопряжения в течение 5 с. Когда светодиодный индикатор Wi-Fi изменится на цикл из двух коротких и одного длинного мигания, отпустите. Устройство перейдет в режим быстрого сопряжения, после чего Вы можете снова выполнить сопряжение.

CE ①②③④⑤⑥⑦⑧⑨⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑴⑵⑶⑷⑸⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑴⑵⑶⑷⑸⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑴ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Сброс до заводских настроек

Удаление устройства в приложении eWeLink означает, что Вы восстанавливаете его до заводских настроек.

Стандартные проблемы

В: Почему устройство не подключается к сети?

О: Для подключения нового устройства к сети Wi-Fi и Интернету требуется 1-2 минуты. Если устройство не подключается к сети дольше, определить причину проблемы можно по статусу синего индикатора Wi-Fi. Возможные варианты:

1. Синий индикатор Wi-Fi быстро мигает раз в секунду, что означает, что коммутатору не удалось подключиться к вашей сети Wi-Fi:

① Возможно, вы неправильно ввели пароль от сети Wi-Fi.
② Возможно, расстояние между коммутатором и вашим роутером слишком великолибоокружение создает помехи. Попробуйте при близить коммутатор к роутеру.
③ Сеть Wi-Fi 5G не поддерживается, устройство поддерживает только беспроводную сеть 2,4 ГГц.
④ Возможно, открыта фильтрация MAC-адреса. Отключите ее.

Если ни один из перечисленных методов не устранил проблему, можно включить мобильную сеть для передачи данных на телефоне и создать точку доступа Wi-Fi, после чего снова добавить устройство.

1. Син ий инд икат ор б ы стр о мига ет два р аза в с екун ду, что о знач ает, ч то устройство подключено к сети Wi-Fi, но не подключилось к серверу.

Убедитесь, что ваша сеть работает стабильно. Если ситуация с двойным быстрым миганием возникает часто, это указывает на нестабильную сеть, а не на неполадки в работе изделия. Если сеть работает нормально, попробуйте выключите и перезапустите коммутатор.
