DUALR2 - Interrupteur connecté Sonoff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur connecté
Marque	Sonoff
Modèle	DUALR2
Dimensions	114,5 x 52 x 32 mm
Poids	Moins de 1 kg
Matériau	PC V0
Alimentation	100-240 V AC, 50/60 Hz
Sortie	100-240 V AC, 50/60 Hz
Charge maximale par voie	10 A / 2200 W
Charge maximale totale	15 A / 3500 W
Connectivité	Wi-Fi IEEE 802.11 b/g/n, 2,4 GHz
Systèmes d'exploitation	Android et iOS
Nombre de voies	2
Température de fonctionnement	-10°C à 40°C
Fonctions principales	Télécommande, planification, contrôle vocal, contrôle partagé, scènes intelligentes, interverrouillage, avance lente, ajout de caméra, état de mise sous tension, contrôle via LAN
Installation	Recommandé par un professionnel qualifié
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Couper l'alimentation avant installation
Pièces détachées et réparabilité	Faire appel à un professionnel qualifié

FOIRE AUX QUESTIONS - DUALR2 Sonoff

Comment installer l'interrupteur connecté Sonoff DUALR2 ?

L'installation doit être effectuée par un professionnel qualifié pour éviter les risques d'électrocution. Coupez l'alimentation avant de commencer. Assurez-vous que le fil neutre et le fil sous tension sont correctement installés selon les schémas de câblage fournis.

Comment connecter l'appareil à l'application eWeLink ?

Téléchargez l'application eWeLink depuis l'App Store ou Google Play. Après avoir allumé l'appareil, il entre en mode d'association rapide (Touch). Appuyez sur « + » dans l'application et sélectionnez « Appairage rapide », puis suivez les invites.

Que signifie le clignotement du voyant Wi-Fi ?

Le voyant Wi-Fi bleu indique différents états : clignotement long et deux courts = mode de couplage rapide ; allumé fixe = connexion réussie ; clignotement rapide = mode d'appairage compatible ; un clignotement court = routeur introuvable ; deux clignotements courts = connecté au routeur mais pas au Wi-Fi ; trois clignotements courts = mise à jour.

Pourquoi mon appareil reste-t-il hors ligne ?

Vérifiez les causes suivantes : mot de passe Wi-Fi incorrect, distance trop grande par rapport au routeur, utilisation du Wi-Fi 5 GHz (non pris en charge), filtrage MAC activé. Attendez 1 à 2 minutes après l'ajout. Si le problème persiste, essayez avec un point d'accès mobile.

Que faire si l'appairage rapide ne fonctionne pas ?

Utilisez le « Mode d'appairage compatible ». Appuyez longuement sur le bouton de configuration pendant 5 secondes jusqu'à ce que le voyant Wi-Fi clignote rapidement. Dans l'application, sélectionnez « Mode d'appairage compatible », connectez-vous au Wi-Fi SSID ITEAD-****** avec le mot de passe 12345678, puis retournez à l'application et suivez les instructions.

Comment changer de réseau Wi-Fi ?

Appuyez longuement sur le bouton de configuration pendant 5 secondes jusqu'à ce que le voyant Wi-Fi clignote en cycle (deux courts, un long). Relâchez, l'appareil passe en mode de couplage rapide. Vous pouvez alors le réappairer à un nouveau réseau via l'application eWeLink.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Supprimez l'appareil dans l'application eWeLink. Cela le restaure aux réglages d'usine. Vous pouvez également appuyer longuement sur le bouton de configuration pendant 10 secondes jusqu'à ce que le voyant clignote rapidement.

Quelles sont les précautions de sécurité à prendre ?

Coupez toujours l'alimentation avant l'installation ou la maintenance. Faites appel à un professionnel qualifié. Évitez tout contact avec l'eau. Respectez les charges maximales indiquées (10 A par voie, 15 A total). Ne pas utiliser dans des environnements humides.

L'appareil fonctionne-t-il avec le Wi-Fi 5 GHz ?

Non, l'appareil ne prend en charge que le Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Assurez-vous que votre routeur diffuse un réseau 2,4 GHz pour l'appairage.

Comment contrôler l'appareil via LAN ?

L'appareil prend en charge le contrôle via LAN (réseau local). Dans l'application eWeLink, activez l'option « Contrôle via LAN » dans les paramètres de l'appareil. Vous pourrez alors le commander même sans connexion Internet.

MODE D'EMPLOI DUALR2 Sonoff

· Français---- 21-25

· Avertissement FCC---- 41

· Anglais----6-10

- Español---- -16-20

· Italien---- 26-30

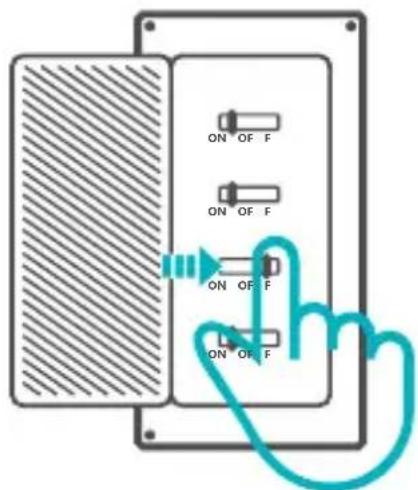

1. Éteindre

Pour éviter les électrocutions, prenez contact avec le revendeur ou un professionnel qualifié pour obtenir de l'aide pour l'installation et les réparations éventuelles!

2. Instructions de câblage

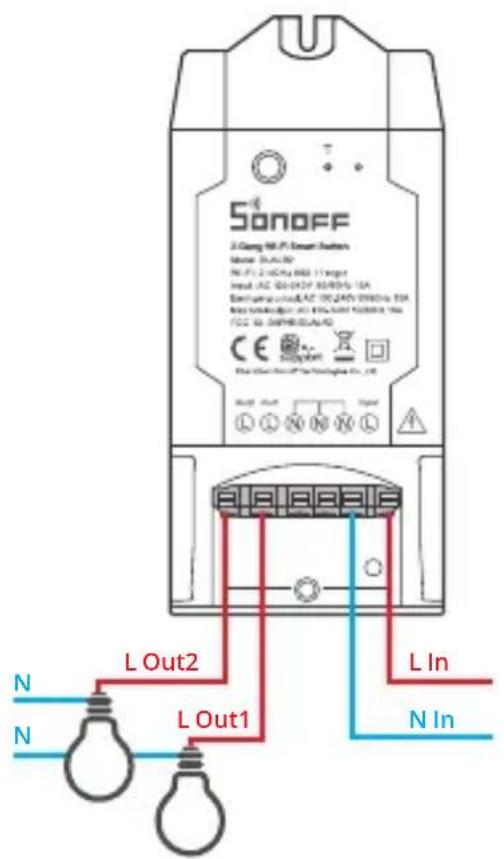

Instructions de câblage du plafonnier:

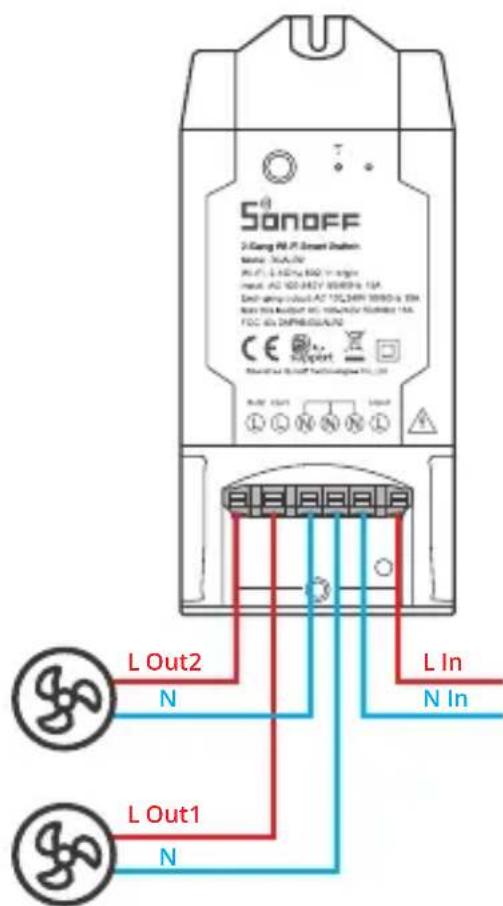

Instructions de câblage de l'appareil:

Assurez-vous que le fil neutre et le fil sous tension sont correctement installés.

3. Télécharger l'application

Android™ & iOS

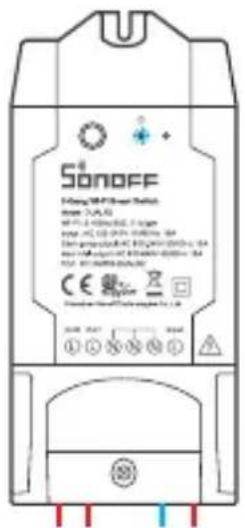

4. Allumer

Après allumage, l'appareil entre en mode d'association rapide (Touch) lors de l'utilisation initiale. Que l'indicateur DEL Wi-Fi clignote « deux fois rapidement puis une fois rapidement ».

L'appareil quitte le mode de jumelage rapide (Touch) s'il n'est pas jumelé dans les 3 minutes. Pour y revenir, appuyer longuement sur quel bouton de configuration 5 secondes jusqu'à ce que l'indicateur à DEL du Wi-Fi effectue un cycle de deux éclats courts et un éclat long puis relâcher.

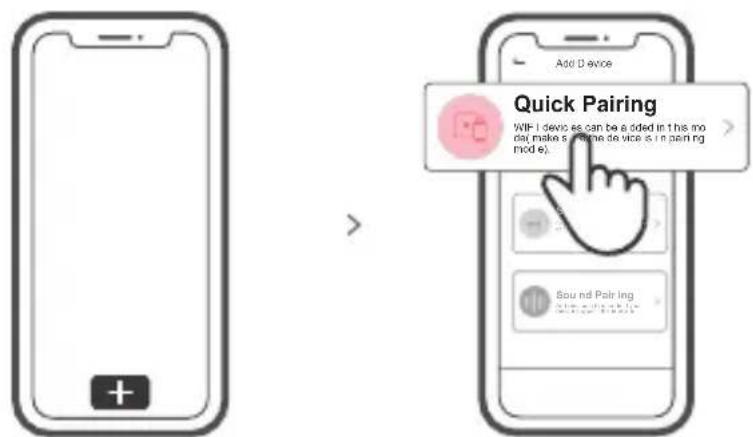

5. Ajouter l'appareil

Tapez sur « + » et sélectionnez « Appairage rapide », puis suivez l'invite sur l'application.

Mode d'appairage compatible

Si vous ne parvenez pas à entrer en mode d'appairage rapide (Touch), veuillez essayer le « Mode d'appairage compatible » pour effectuer l'appairage.

1. Appuyez longuement sur le bouton de configuration pendant 5s jusqu'à ce que l'indicateur DEL Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez. Appuyez longuement sur le bouton de configuration pendant 5 secondes jusqu'à ce que le voyant DEL Wi-Fi clignote rapidement. Ensuite, l'appareil entre en mode d'appairage compatible. 2. Appuyez sur « + » et sélectionnez « Mode d'appairage compatible » sur l'APP. Sélectionner Wi-Fi SSID avec ITEAD-****** et entrer le mot de passe 12345678, puis retourner à l'APP eWeLink et appuyer sur « Suivant ». Soyez patient jusqu'à ce que l'appairage soit terminé.

Caractéristiques techniques

Modèle	DUALR2
Entrée	100-240V AC 50/60Hz
Sortie	100-240V AC 50/60Hz
Chargement Max.	10A/2200W/Gang 15A/3500W/Total
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Systèmes d'exploitation	Android & iOS
Nombre de bandes	2
Température de travail	-10°C~40°C
Matériel	PC V0
Dimensions	114.5x52x32mm

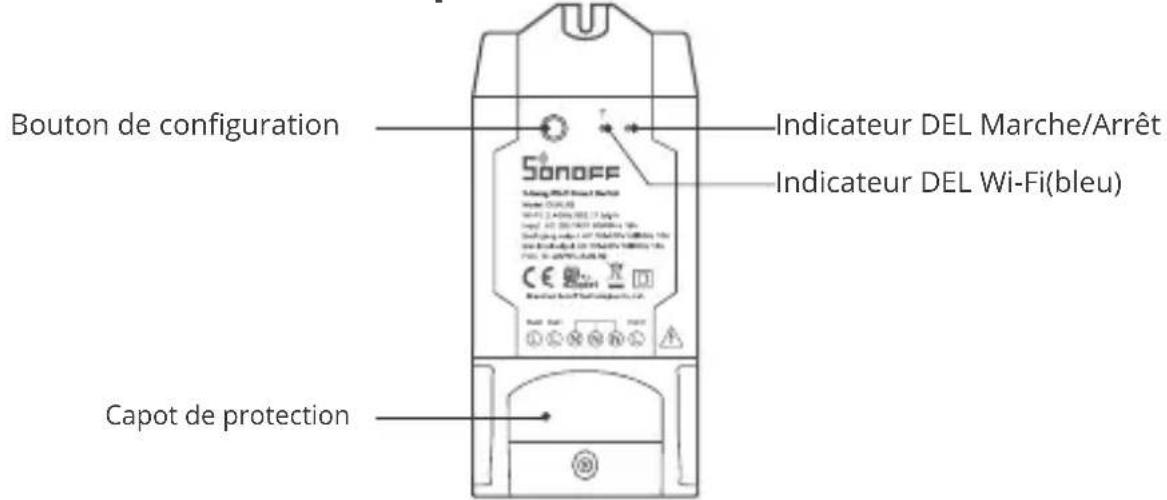

Présentation du produit

Le poids du dispositif est inférieur à 1 kg.

Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Wi-fi instruction d'état du voyant

Statut de l'indicateur Wi-Fi LED	Instruction d'état
Clignote (une longue et deux courtes)	Mode de couplage rapide
Est toujours allumée	L'appareil est connecté avec succès
Clignote rapidement	Mode d'appairage compatible
Clignote rapidement une fois	Impossible de trouver le routeur
Clignote rapidement deux fois	Connexion réussie au routeur, mais le Wi-Fi n'est pas connecté.
Clignote rapidement trois fois	Mise à jour

Caractéristiques

Cet appareil est un commutateur intelligent Wi-Fi à 2-gang qui vous permet d'allumer/d'éteindre l'appareil à distance, de le programmer ou de le partager avec votre famille pour le contrôler ensemble.

Télécommande

Planification

Contrôle vocal Contrôle partagé Scènes

intelligentes

Intervalleuroillage

Avance lente

Ajouter une caméra

État de mise sous tension

Contrôle via LAN

Réseau de commutation

Si vous devez changer de réseau, appuyez longtemps sur le bouton d'appairage pendant 5s jusqu'à ce que le voyant lumineux Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez et l'appareil passe en mode de couplage rapide, puis vous pouvez à nouveau vous appairer.

Rétablissement des paramètres d'usine

La suppression de l'appareil sur l'application eWeLink indique que vous le restaurez aux réglages d'usine.

Problèmes courants

Q : Pourquoi mon appareil reste-t-il « Hors ligne » ?

A: Un appareil que vous venez d'ajouter requiert 1 à 2 minutes pour se connecter au Wi-Fi et au réseau. S'il reste hors ligne pendant une durée prolongée, voyez les informations données par l'indicateur Wi-Fi :

1. L'indicateur Wi-Fi bleu clignote brièvement une fois par seconde. Cela indique que l'interrupteur ne réussit pas à se connecter à votre Wi-Fi.

Il se peut que vous ayez saisi un mot de passe Wi-Fi incorrect. Peut-être que votre interrupteur est trop éloigné de votre router ou que votre environnement contient des interférences. Rapprochez l'interrupteur du router si possible. En cas d'échec, ajoutez-le de nouveau. La fréquence Wi-Fi 5G n'est pas prise en charge. Seule la fréquence 2.4 GHz peut être utilisée. Le filtrage d'adresse MAC est peut-être activé. Désactivez le filtrage MAC.

Si aucune des méthodes ci-dessus n'a résolu le problème, vous pouvez ouvrir le réseau de données mobile sur votre téléphone pour créer un point d'accès sans fil Wi-Fi, puis ajouter à nouveau l'appareil.

1. L'indicateur bleu clignote rapidement deux fois par seconde, ce qui indique que l'interrupteur est connecté au Wi-Fi mais n'arrive pas à se connecter au serveur.

Vérifiez que le réseau fonctionne correctement. Si l'indicateur clignote deux fois rapidement, cela indique que votre réseau est instable, pas que le dispositif est en panne. Si votre réseau est normal, essayez d'éteindre l'appareil et le redémarrer.
