РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Graffiti Waster Lavor

RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Парогенератор...... стр. 67

modelo, existem diferenças no volume de fornecimento. TR Modelegöreteminedilenürünlerdefarklıliklarolabilir. RU В данном руководстве по эксплуатации дано описание прибора с максимальной комплектацией. Комплектация отличается в зависимости от модели

MODELS : MODELOS: "2 WAY" TR-2 ÇIKILI MODELS WITH BATTERY 12 V MODELOS COM BATERIA 12 V TR-12 VAKÜLÜ MODEL (I) ON (O) OFF (II) ON

E ⑱ ⑲ ⑳ + - + - + -

MODELS WITH BATTERY 12 V MODELOS COM BATERIA 12 V 12V AKÜL Ü MODEL

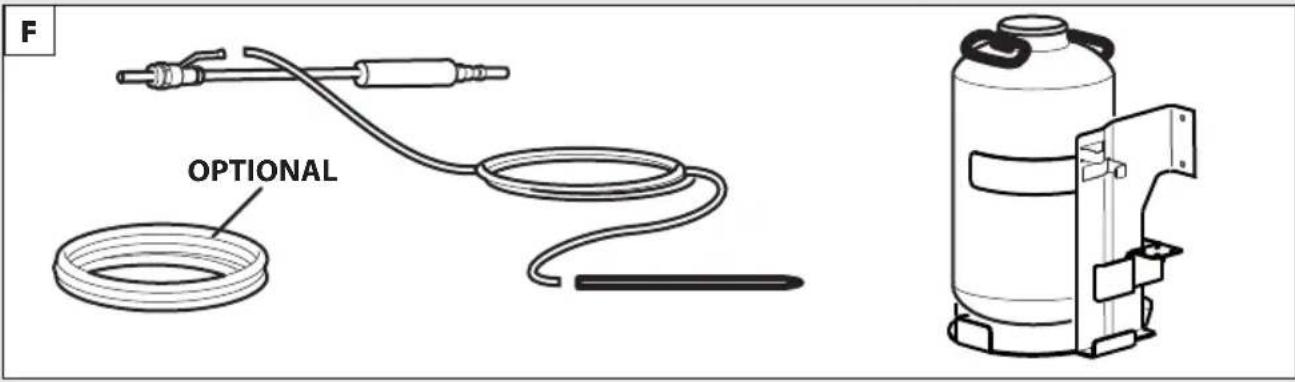

RU Пескоструйный набор

- Данное устройство предназначено ПРОФЕССИОНАЛЬНОГО использования.

- Парогенератор для промышленной

очистки позволяет выполнять очистку и дезинфицировать практически любой предмет легко и без вреда для окружающей среды даже в самых труднодоступных местах, при помощи моющих средств или без них.

> ТЕХНИЧЕСКИЕ ДАННЫЕ

(см. этикетка Технические данные)

> СИМВОЛЫ

ВНИМАНИЕ! Для обеспечения безопасности будьте внимательны

ВАЖНО

ЗАКРЫТО / ЗАСТРЯВШИЙ

РАЗБЛОКИРОВАНА

ЕСЛИ ЕСТЬ

ВНИМАНИЕ! не трогать, это очень горячая

Бак для моющего раствора

Только вода

Опасно: горячий пар

- Обязательно надевайте защитные перчатки при использовании машины.

- Обязательно пользуйтесь защитными очками при использовании машины

БЕЗОПАСНОСТЬ

• ВНИМАНИЕ!

для обеспечения безопасности будьте внимательны.

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

-04 ВНИМАНИЕ: Данный аппарат разработан для использования с чистящими средствами, рекомендуемыми и поставляемыми изготовителем (нейтральный чистящий шампунь на основе биологически разложимых анионных поверхностно-активных веществ). Применение других чистящих средств или химических веществ может снизить надежность аппарата.

- 1°- Струи пара под высоким давлением при неправильном использовании могут быть опасны. Струю нельзя направлять непосредственно на людей, включенное электрическое оборудование или на сам парогенератор

- 05a - ВНИМАНИЕ: Не использовать аппарат, если рядом находятся люди без спецодежды.

·23ВНИМАНИЕ: Не направлять струю на себя или других людей с целью очистки обуви или одежды.

•21ВНИМАНИЕ: Риск взрыва. Не распылять горючих жидкостей.

·24ВНИМАНИЕ: Не допускать к пользованию аппаратом детей или необученный персонал.

•22ВНИМАНИЕ: Для обеспечения безопасности машине, используйте только оригинальные запчасти от производителя или утвержденного производителя

•16e. ВНИМАНИЕ: Сервисное обслуживание и ремонт должны проводиться только в авторизованной сервисной мастерской. Для ремонта должны использоваться только оригинальные запасные части от производителя.

• 24-XX ВНИМАНИЕ: Вода, которая проходит через противоток, считается не питьевой.

-03 ВНИМАНИЕ: Не использовать аппарат при повреждении силового кабеля или важных для работы аппарата деталей, например, предохранительных устройств, шланга высокого давления пистолета-распылителя и т.д.

RU

· XY ВНИМАНИЕ: Неподходящие удлинители могут представлять опасность.
•2°а. ВНИМАНИЕ: Если удлинитель используется, он должен быть пригоден для применения вне помещения, а электрические соединения должны быть сухими и находиться над грунтом.
2°b. ВНИМАНИЕ: Рекомендуется использовать для этого удлинители на катушке, у которых розетка располагается по меньшей мере на 60 мм выше уровня грунта.
•3°. ВНИМАНИЕ: Нельзя использовать парогенераторы с питанием от двигателя внутреннего сгорания в помещении, не обеспечив надлежащую вентиляцию, одобренную соответствующими государственными надзорными органами.
•4°. ВНИМАНИЕ: Место выброса выхлопных газов не должно находиться в непосредственной близости от систем воздухозабора.
•5°. ВНИМАНИЕ: При использовании парогенераторов, работающих на газе или нефтепродуктах, важно обеспечить надлежащую вентиляцию и правильную работу системы выброса дымовых газов.
•11ВНИМАНИЕ: Аппарат необходимо полностью выключать каждый раз (главный выключатель в положение (0)«OFF», когда он остается без присмотра.
- XZ ВНИМАНИЕ: Нельзя использовать неподходящие виды топлива, поскольку они могут оказаться опасными.

> ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ

-01 ВНИМАНИЕ: Аппарат разрешается использовать только на открытом воздухе.

•02 ВНИМАНИЕ: По окончании любого вида работ всегда отключать электропитание и перекрывать подачу воды

- 05b - Во время работы машины не допускайте нахождения людей или животных в радиусе 5 м.

05с - Всегда одевайте подходящую вам по раз - меру защитную одежду для избежания возможного рикошета

05d - Не прикасайтесь к устройству мокрыми руками и не работайте без обуви

05e - Используйте защитные очки и

противоскользящую обувь

- При эксплуатации машины необходимо использовать защитные перчатки.

- При эксплуатации машины необходимо использовать защитные очки.

- 06ВНИМАНИЕ: Выходящую из насадки струю не следует направлять на механические узлы с консистентной смазкой, т.к. в противном случае произойдет рассеивание смазки по окружающему участку. Шины и воздушные клапаны шин должны промываться с расстояния не менее 30 см, в противном случае под действием струи воды высокого давления может произойти их повреждение. Первым признаком такого повреждения является выцветание шины. Поврежденные шины и воздушные клапаны шин опасны для жизни.

07ВНИМАНИЕ: Высоконапорные струи воды могут представлять собой опасность, если

использовать их ненадлежащим образом. Струю нельзя направлять на людей, животных, включенные электроприборы или непосредственно на аппарат.

•08ВНИМАНИЕ: Шланги высокого давления, комплектующие детали и соединения имеют большое значение для безопасности аппарата. Используйте только шланги, комплектующие детали и соединения, рекомендуемые изготовителем (очень важно, чтобы эти детали оставались неповрежденными, поэтому следует избегать ненадлежащего применения и предохранять их от сгибов, ударов и ссадин).
·12ВНИМАНИЕ: Каждая машина подвергается окончательному производственному контролю в условиях ее использования, поэтому обычно в ней остается несколько капель воды.
·13ВНИМАНИЕ: Следите за тем, чтобы не был поврежден силовой кабель. Поврежденный соединительный провод следует немедленно заменить, для этого обратиться к специалистуэлектрику авторизованного сервисного предприятия.
•14ВНИМАНИЕ: В машине находятся жидкости под давлением. При включении пистолета-распылителя его следует держать крепко, чтобы компенсировать реактивную силу. Использовать только форсунку высокого давления, поставляемую вместе с машиной.
·16ВНИМАНИЕ: Не допускается использование изделия детьми и лицами с ограниченными фи -

зическими, сенсорными и умственными возможностями, а также лицами, не имеющими соответствующего опыта и навыков, до тех пор, пока ими не будет пройдено соответствующее обучениз и инструктаж.

•17ВНИМАНИЕ: Не допускается использование изделия детьми для игр даже под присмотром взрослых.

•18ВНИМАНИЕ: Ни в коем случае не включайте аппарат для мойки под давлением до того, как развернут шланг высокого давления.

•19ВНИМАНИЕ: Аккуратно сверните и уберите шланг так, чтобы не перевернуть аппарат для мойки под давлением.

•20ВНИМАНИЕ: Когда шланг разворачивается или сворачивается аппарат должен быть выключен и в нем не должно быть остаточного давления (спущено).

- XX ВНИМАНИЕ: Перед выполнением каких-либо работ по техническому обслуживанию или очистке отключите аппарат от электрической сети.

- XY ВНИМАНИЕ: Неподходящие удлинители могут представлять опасность.

- ХЛ ВНИМАНИЕ: При использовании удлинитель - ного кабеля штекер и розетка должны быть водонепроницаемыми;

ВНИМАНИЕ: Абсолютно запрещается пользование машиной в помещениях или зонах, классифицированных как потенциально взрывоопасные.

ВНИМАНИЕ:

- НИКОГДА НЕ ДОТРАГИВАЙТЕСЬ ДО АППАРА- ТА МОКРЫМИ РУКАМИ ИЛИ БОСЫМИ НОГА- МИ.

- НИКОГДА НЕ ТЯНИТЕ ЗА ШНУР ЭЛЕКТРО ПИТАНИЯ, ЧТОБЫ ВЫНУТЬ ШТЕПСЕЛЬНУЮ ВИЛКУ ИЗ РОЗЕТКИ.

- ЕСЛИ ВО ВРЕМЯ РАБОТЫ ПОДАЧА ЭЛЕКТРО - ПИТАНИЯ ВНЕЗАПНО ПРЕКРАТИЛАСЬ, ВЫКЛЮЧИТЕ УСТРОЙСТВОС ЦЕЛЬЮ БЕЗОПАСНОСТИ.

-К1 Все операции по регулировке и техобслуживанию, описанные в данном руководстве по эксплуатации, должны выполняться исключительно после выключения машины, когда главный выключатель будет установлен в положение выкл. (0), и будет отключен кабель питания, если отдельно не указано, что операция должна выполняться при включенной машине.

• K2 Все операции по регулировке и замене, не они -санные в данном руководстве, должны выполняться квалифицированным и подготовленным персоналом во избежание несчастных случаев или повреждения оборудования и нанесения травм оператору.

·К3 Прежде, чем приступить к использова -нию Вашей машины, внимательно прочитайте инструкцию.

В ней вы найдете важные указания по безо -пасной установке, эксплуатации и техобслуживанию.

•К4 Несоблюдение каких-либо указаний по обеспечению безопасности может привести к получению травм и нанесению серьезных повреждений оборудованию.

• K5 Бережно хранить эту инструкцию для справок по любым вопросам до утилизации машины.

•К6 После снятия упаковки убедиться в целостности агрегата и всех его комплектующих. В случае сомнений обращаться к поставщику.

·К7 Перед подключением машины к сети убедиться, что данные на заводской табличке соответствуют данным сети электроснабжения.

•K8 Перед выполнением каких-либо операций по очистке и техобслуживанию отключить машину от электросети.

·K9 Не оставлять машину включенной без надобности. Выключить главный выключатель машины, когда она не используется.

·К10 В случае поломки и/или неисправного функцию - нирования отключить от сети, не повреждая кнопки управления и приборы. Для ремонта обращаться исключительно в сервис техпомощи, авторизированный производителем, и запросить использование оригинальных запчастей.

•V11 Трубки вывода и ввода, предохранительные об -шивки и электроклапаны нельзя резать и повреждать. В случае повреждения обесточить машину.

•V12 Любое применение, отличное от предусмотрен -ного, является аномальным условием и может привести к повреждению оборудования и подвергнуть серьезному риску оператора.

•К13 Запрещается снимать или покрывать предупре -дительные этикетки, приклеенные спереди и по бокам машины.

·V14 Инструкции относятся к нескольким моделям, соответственно, отдельные детали могут отличаться в зависимости от модели.

•V15 Не трогать и не запускать машину, если у оператора мокрые руки или босые ноги.

·K16 Не снимать обшивку и защитные панели с электрощитов, если перед этим машина не была выключена, а штепсели не были вынуты из розеток;

·K17 Не тянуть за кабель питания, чтобы вынуть штепсель из розетки.

С целью предупреждения пожаров и взрывов:

·K18 Убрать из зоны вокруг оборудования

RU

воспламеняющиеся или горючие предметы и вещества.

△K19 Вышеописанные инструкции не могут предупредить все несчастные случаи, в связи с этим на пользователя ложится ответственность за выполнение любых действий смаксимальной осторожностью..

△K20 Запрещается модифицировать машину каким-либо образом без письменного разрешения производителя.

• ВНИМАНИЕ: Мы рекомендуем использовать деминерализованной воды.
  ВНИМАНИЕ: Никогда не передвигать агрегат, держась за кабель питания или трубку пистолета

> ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА:

ВНИМАНИЕ: Пистолет-распылитель снабжен предохранительной блоки ровкой. Во избежание случайного открытия ее следует включать при каждом перерыве в работе аппарата.

Предохранительные устройства:

- Предохранительный клапан

- Давление

- термостат

- Насос с перепускной клапан или остановки устройства

> УСЛОВИЯ ДЛЯ ОБЕСПЕЧЕНИЯ УСТОЙЧИВОСТИ

⚠️ ВНИМАНИЕ: Устойчивость прибора

гарантирована только в том случае, если он установлен на ровной поверхности.

> ПОДАЧА ВОДЫ

Подключение к источнику подачи воды

ВНИМАНИЕ: Аппарат допускается Не можно подключать непосредственно к общему водо-

проводу питьевого водоснабжения.

Гидроочиститель можно подключать непосредственно к общему водопроводу питьевого водоснабжения только при условии, что в трубопроводе подачи воды установлено устройство защиты от обратного потока с опорожнением, соответствующее действующим нормативам. Убедитесь в том, что шланг усилен, а его диаметр составляет не менее 13 mm - 1/2 inch.

ВНИМАНИЕ: Вода, которая проходит через противоток, считается не питьевой

ВАЖНО: Используйте только фильтрованную или чистую воду. Разборный кран воды должен обеспечивать подачу, объем которой вдвое превышает максимальную производительность насоса.

- Минимальная производительность: 30 л/мин.

- Максимальная температура воды на входе: 40°C

- Максимальное давление воды на входе: 1Мра Гидроочиститель следует размещать как можно ближе к водоснабдительной сети.

Несоблюдение вышеуказанных условий приводит к серьезному механическому повреждению насоса, а также к потере гарантии.

Подача воды от водопроводной сети

• Подсоедините гибкий шланг подачи воды (не вхо - дит в комплект поставки) к штуцеру для воды на аппарате и к источнику подачи воды.
• Откройте кран.

Подача воды из открытого бака

- Проверьте, чтобы основной выключатель нахо - дился в положении "OFF;

- Залить в бак;

ВНИМАНИЕ: Мы рекомендуем использовать деминерализованной воды.

> СИСТЕМА ЭЛЕКТРОПИТАНИЯ

- Подключение аппарата к электросети должно соответствовать стандарту IEC 364.

ВАЖНО: Прежде чем подключить аппарат к сети убедитесь в том, что данные на фирменной табличке соответствуют характеристикам электрической сети и розетка защищена автоматическим предохранительным выключателем, срабатывающим при появлении тока утечки, с пороговой чувствительностью ниже 0,03А - 30 мс.

- Если сетевая вилка аппарата не подходит к

розетке, замените розетку на подходящую, для этого обратитесь к специалисту.

- Не использовать аппарат при температуре ниже 0°C, если он оснащен шлангом из пвх (H VV-F).

·ХУ ВНИМАНИЕ: Неподходящие удлинители могут представлять опасность.

- ХЛ ВНИМАНИЕ: При использовании удлинительного кабеля штекер и розетка должны быть водонепроницаемыми, а кабель должен иметь размеры, приведенные в следующей таблице.

230-240V 400-415V

3G 2,5 mm2 4G 2,5 mm2

max 20 m max 30 m

ЭКСПЛУАТАЦИЯ

> СНЯТИЕ УПАКОВКИ

Снять верхние и нижние крюки, которые фиксируют коробку на паллете. Стянуть коробку, поставить машину двумя колесами на землю и снять паллет.

> Перемещение и транспортировка машины

• Для перемещения агрегата использовать исключительно прикрепленную к нему ручку.
  ВНИМАНИЕ: Никогда не передвигайте его, держась за кабель питания или трубку пистолета.

① бак для моющего раствора
② ручка
③ розетка для подключения пистолета
④ электрический кабель
⑤ водовпускное отверстие
⑥ дизельный бак
⑦ водный бак

см. рис. C

Модель: Major

③ розетка для подключения пистолета

⑳Паровой клапан выход закрыты.

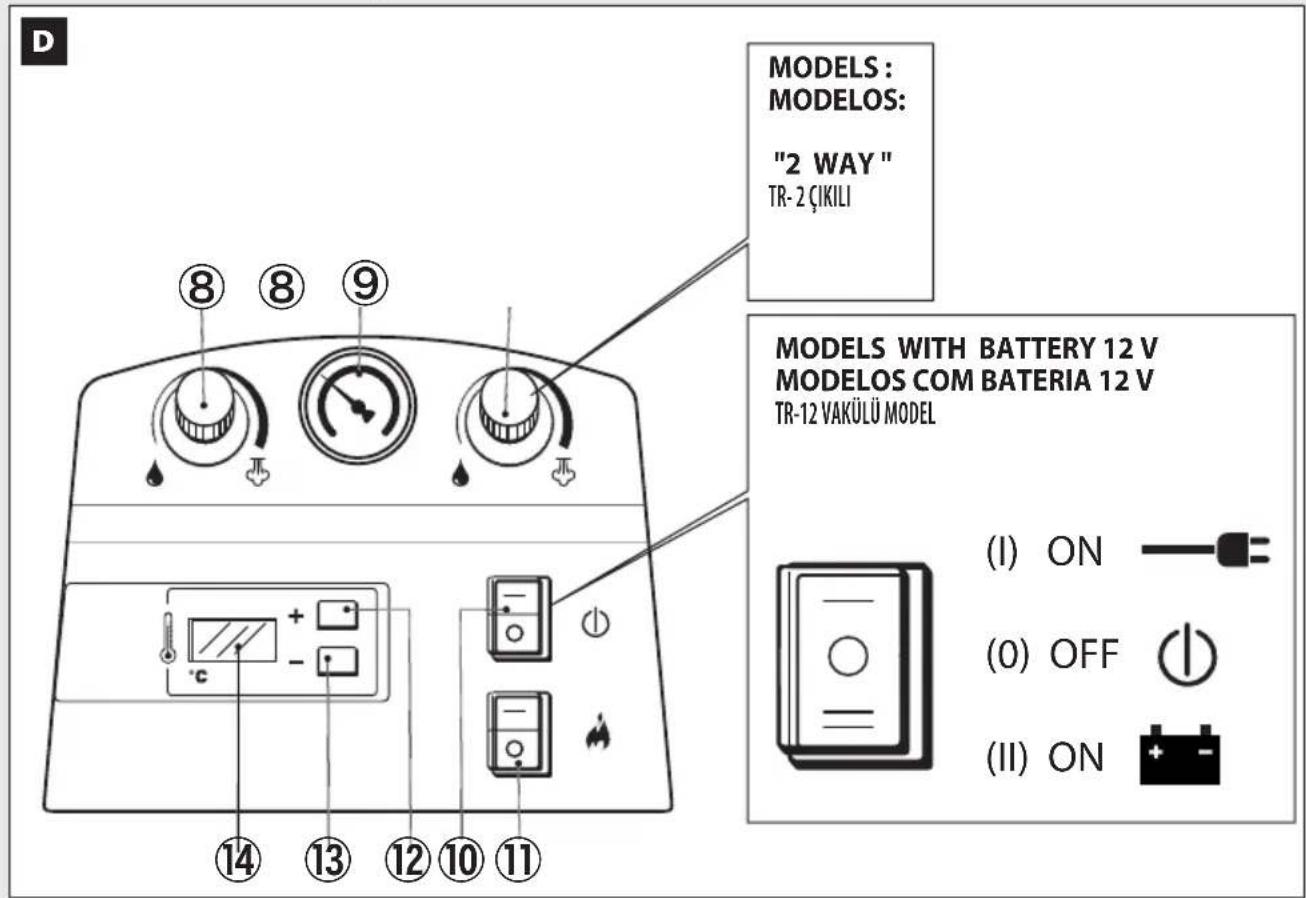

см. рис. D

⑧ регулятор сухого пара/влажного пара
⑨ манометр
⑩ главный выключатель ON/OFF
⑪ выключатель котла
⑫ + регулятор температуры
⑬ - регулятор температуры
⑭ дисплей терморегулятора

см. рис. А

⑮ пистолет подачи пара + гибкая трубка
⑯ аксессуар
⑰ кнопка распыления моющего раствора

см. рис. E

⑱выключатель инвертора (модель 12V)
⑲сигнальные лампы ,атареи (модель 12V)

> УСТАНОВКА И ЗАПУСК

ВАЖНО:

- При установке машины температура окружающей среды должна находиться в пределах от 10°C до 35°C.

РАСПОЛОЖЕНИЕ ДЫМОХОДА В ЗАКРЫТЫХ МЕСТАХ

(см. рис. М)

ВНИМАНИЕ: В случае работ в закрытом помещении необходимо обеспечить достаточное проветривание и выпуск газов.

Иногда необходимо использовать дымоход для вывода продуктов сгорания очистителя высокого давления.

Этой проблемы не возникает, если аппарат используется на открытом воздухе, однако в случае его установки в закрытом помещении необходимо следовать следующим правилам:

• Дымоход должна быть всегда направлена вверх, быть по возможности в вертикальном положении и не превышать 5 м.
• Дымоход должна оснащаться колпаком

RU

для предотвращения попадания дождевой воды в верхнюю оконечную часть. В то же время она не должна препятствовать выходу дымовых газов.

- Сечение «А» дымохода должно быть в три раза больше сечения выхода дымовой трубы аппарата «В» и находиться на расстоянии не менее 20 см.

Следует обратить особое внимание на из- ложенную выше информацию, чтобы макси- мально ограничить попадание конденсата в аппарат. Вода, конденсируемая в дымохо- де и попадающая в аппарат, может вызвать коррозию бойлера и змеевика. Она содер- жит серную кислоту и конденсируется до температуры примерно 180°C. Необходимо избегать образования конденсата. В любом случае конденсат не должен попадать в ап- парат.

Несоблюдение этих указаний может привести к повреждению аппарата за короткий срок.

СЕЧЕНИЕ ЗАБОРНОЙ ДЫМОВОЙ ТРУБЫ:

В 3 раза больше участка минимального сечения трубы

Диаметр труб: 150 мм.

СЕЧЕНИЕ ЗАБОРНОЙ ДЫМОВОЙ ТРУБЫ ДЛЯ 2 БОЙЛЕРОВ:

В 6 раза больше участка минимального сечения трубы.

Диаметр труб: 225 мм.

ЗАПРАВКА

Указания по используемому виду топлива:

Diesel для тягачей без присадок.

Дизельное топливо (см. рис. A) 251

Заполнить бак горючим, указанным на табличке с техническими данными (Diesel).

Во избежание повреждения топливного насоса не допускайте, чтобы в баке заканчивалось топливо во время функционирования машины.

ВНИМАНИЕ: Нельзя использовать неподходя - щие виды топлива, поскольку они могут оказаться опасными.

Моющий раствор (см. рис. A) 2,41

Заполнить бак для моющего раствора

рекомендованным моющим средством,

подходящим для типамойки, который необходимо выполнить.

ВНИМАНИЕ: Используйте исключительно жидкие моющие средства, ни в коем случае не применяя кислотные или щелочные растворы. Мы рекомендуем использовать наши моющие средства, которые были специально разработаны для применения в этом агрегате.

Вода (см. рис. A) 251

см. главу: "ПОДАЧА ВОДЫ"

Только в модели : Major

- подсоединить шланг ③⑮,

- поднять безопасности Ⓒ2

- затем откройте регулятор пара ⑳.

Опасно: горячий пар

> ПЕРЕД 1-ЫМ ЗАПУСКОМ

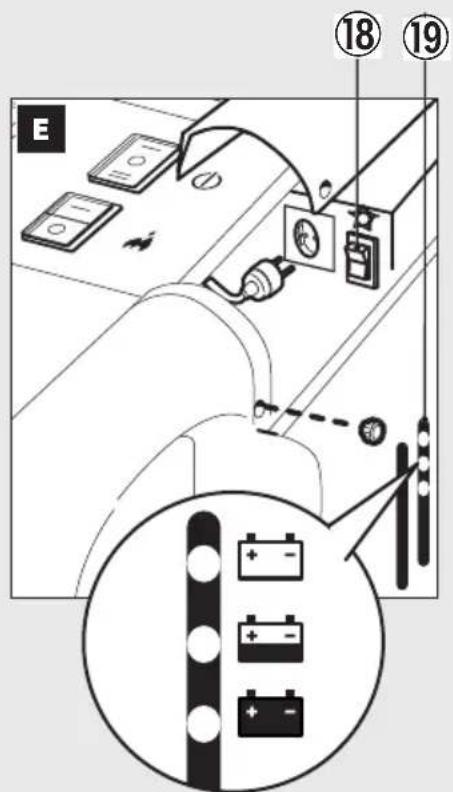

Модель с аккумулятором 12 V

- убедиться, что главный выключатель ⑩ установлен на (0) OFF)

см. рис. E

- отвинтить 2 круглые ручки и снять защитную крышку

- подключить штепсель к инвертору.

- установить выключатель инвертора на (I) ON ⑱.

- Одновременно зажжется светодиодный индикатор.

- Опустить защитную крышку и привинтить 2 ручки.

> Аккумулятор

(Модель с аккумулятором 12 V)

-Проверить уровень зарядки аккумулятора и приступить к перезарядке:

- ⑲ светящийся индикатор LED зеленый аккумулятор заряжен

- ⑲ светящийся индикатор LED желтый аккумулятор заряжен на 50%

- ⑲ светящийся индикатор LED красный Аккумулятор разряжен

Чтобы зарядить аккумулятор:

- Установить выключатель ⑩ на (0) OFF

- Вставить штепсель в электрическую розетку

- Режим зарядки включен.

ВАЖНО: Режим зарядки работает и при главном выключателе ⑩ в положении (I) (II) (0)..

ВАЖНО: Следовать инструкциям из руководства по применению и безопасности аккумуляторов.

> Пескоструйный комплект

Только в модели " Graffiti Waster"

(см. рис. F G H I)

При помощи соответствующих аксессуаров можно выполнять пескоструйную обработку.

- Наполнить бак для песка (песок в комплект не входит) песком для пескоструйной обработки с калибровкой ∅ 0,5 mm.

ВАЖНО: используйте только сухой песок.

> Регулировка температуры

(см. рис. D)

Для регулировки температуры воспользоваться терморегулятором, расположенным на панели управления.

Данная машина снабжена электронным терморегулятором, позволяющим

контролировать и регулировать температуру, а также давление в котле от мин. 5 bar до макс.

10 bar.

-При включении моечного агрегата дисплей показывает температуру, считанную в котле.

Для регулировки температуры выполнить следующие операции:

- Нажмите одновременно и удерживайте несколько секунд (+) и (-)

- Нажмите на кнопку (+) для повышения температуры или на кнопку (-) для ее понижения.

Для работы на 10 bar необходимо установить терморегулятор на 190°С.

°C BAR

152 5

1596

1657

1708

1759

180 10

ГРАДУСОВ ЦЕЛЬСИЯ И ДАВЛЕНИЯ

ПАРА В БАРАХ (BAR)

·ВНИМАНИЕ:

- Заданная максимальная температура машины

составляет 190° C.

- По вопросам, связанным с любыми операциями по регулировке, отладке и замене деталей, не описанными в данном руководстве, консультироваться с квалифицированным персоналом производителя или поставщика.

- Возможно выполнение разных регулировок для того, чтобы машина могла отвечать различным производственным требованиям.

> Регулировка количества пара и воды

(см. рис. D)

Для выполнения регулировки количества подаваемого пара и воды необходимо покрутить ручку ⑧.

H_2O

влажный пар ;

[NO TEXT]

кой пар ;

> Электрические кнопки управления

(наименование - описание)

⑩ - ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ: переключатель с двумя позициями, подающий в машину электричество, находясь в положении (I) ON. Если кнопка в положении (0) OFF, машина отключается.

Модель с аккумулятором 12 V:

(I) ON: функционирование от электроэнергии

(0) OFF: машина выключается

(II) ON: функционирование от аккумулятора

⑪- Кнопка ВКЛЮЧЕНИЕ КОТЛА: нажимается для включения котла.

⑫⑬ - ТЕРМОРЕГУЛЯТОР: смотри параграф "Регулировка температуры"

⑭ - Дисплей:

- Индикатор температуры

- Сигнал "Н2О": когда в баке закончилась вода.

- Сигнал "GAS" - когда в баке закончилось дизельное топливо.

> Пистолет подачи пара

Использование пистолета подачи пара

- Вставить штепсель, которым снабжен пистолет, в соответствующую розетку, после чего заблокировать его при помощи двух рычагов;

- для подачи пара нажать на рычаг пистолета;

·ВНИМАНИЕ:

• По вопросам, связанным с любыми операциями по регулировке, отладке и замене деталей, не описанными в данном руководстве, консультироваться с квалифицированным персоналом производителя или поставщика.
• При выполнении любых операций по замене убедиться, что: главный выключатель находится в положении (0) OFF.

>ЗАПУСК

Описание очередности операций при запуске:

После того, как вы убедитесь, что выполнены все подсоединения и подготовительные контрольные осмотры, описанные в предыдущих главах, запустите машину согласно следующему описанию:

1) Перед включением генератора заполнить до нужного уровня баки для воды и дизельного топлива.

2) Нажать на главный выключатель расположенный на панели управления ⑩, и перевести его в положение

(1) ON - функционирование от электросети

ИЛИ

(II) ON - функционирование от аккумулятора

ВАЖНО: машина работает от аккумулятора, как когда штепсель включен в электрическую розетку, так и когда он не подключен к электросети.

3) Нажать на кнопку ВКЛЮЧЕНИЕ КОТЛА, расположенную на панели управления (1) ⑪.

> РАСПЫЛЕНИЕ МОЮЩЕГО РАСТВОРА

Для распыления и смешивания моющего раствора с паром:

Нажать на кнопку ⑰ на пистолете.

> Выключение (конец работы)

По окончании рабочей смены для выключения машины необходимо:

1) Установить ⑪ выключатель КОТЛА на (0) OFF
2) Установить ⑩ главный выключатель на (0) OFF
3) Вынуть штепсель из розетки.

Выпуск воды из котла

Выполните следующие действия:

- за несколько минут до окончания рабочей смены выключить котел при помощи светящейся кнопки ВКЛЮЧЕНИЕ КОТЛА, продолжая выпускать пар из пистолета подачи пара, пока давление на манометре не будет 0-1 BAR;

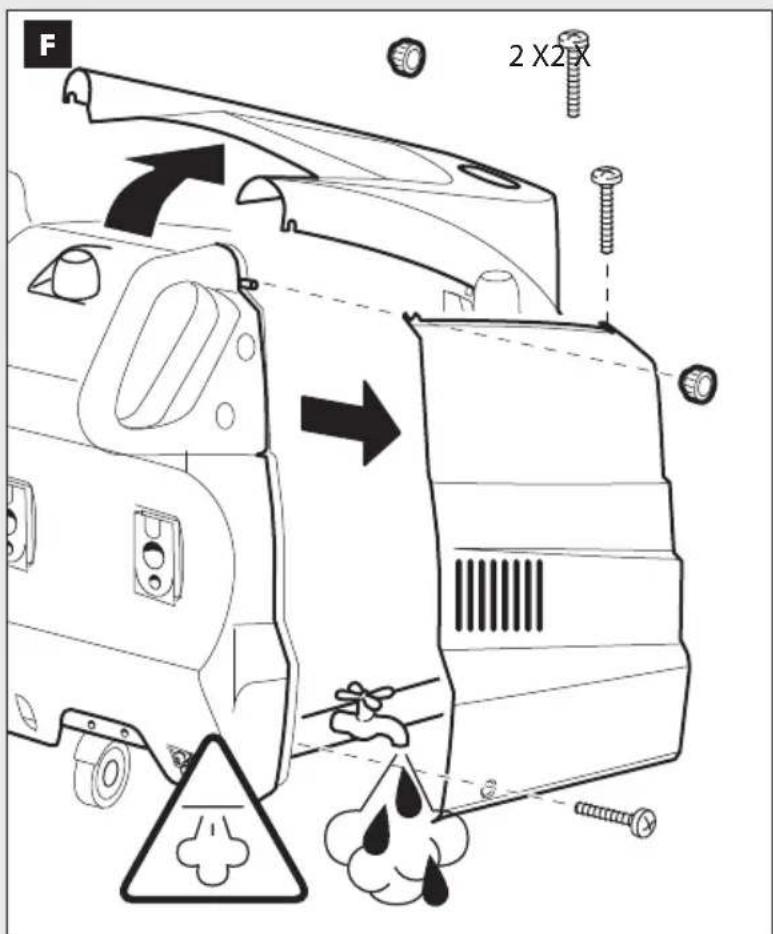

(см. рис. F (Optional)

Выполните следующие действия:

'Медленно откройте клапан котла канализации, расположенных на правой стороне машины и слить воду из котла в подходящую емкость;

Опасно: горячий пар

ВАЖНО:

Если по какой-либо причине возникла необходимость срочно выключить машину, установить главный выключатель, расположенный на панели управления, в положение OFF.

ОПЕРАЦИЯ	ЧАСТЬ МАШИНЫ	ПЕРИОДИЧНОСТЬ
1 Очистка котла	1 Очистка котла от известкового налета1 Очищать датчики уровня воды.	1 Ежегодно1 Каждые 3 месяца.	Авторизированный сервисный центр
2 Визуальный осмотр	2 Агрегат + пистолет	2 Еженедельно	Пользователь
	2 Электрические части
	2 Герметичность паропроводящей и водопроводящей трубок, пистолета	2 Ежемесячно	Пользователь
3 Очистка горелки	3 Электроды включения	3 Ежегодно	Авторизированный сервисный центр
	3 Форсунка дизельного топлива
4 Общая очистка	4 Снаружи	4 Еженедельно	Пользователь

ВНИМАНИЕ:

V15 Во время функционирования машины в крайней степени запрещается снимать защитные крышки, установленные производителем во избежание нанесения повреждений оператору.

- Эксплуатация машины может выполняться лишь подготовленным и квалифицированным персоналом.

- Не наводить пистолет подачи пара на людей или предметы, требующие осторожного обращения, такие, как пластмассовые, хрустальные предметы или предметы из других материалов, которые при контакте с паром, разогретым до180°C, могут расплавиться или повредиться.

- Никогда не оставлять агрегат без присмотра. - При заполнении баков всегда обесточивать

НЕИСПРАВНОСТИ	ПРИЧИНЫ РЕШЕНИЯ
1В ГЕНЕРАТОРЕ НЕ ПОДНИМАЕТСЯ ДАВЛЕНИЕ	1- Реле давления1- Горелка1- Термистор PT100	1- Проверить реле давления1-Проверить электроды, форсунку дизельного топлива1- Проверить, чтобы температура была как минимум 150°C	- Авторизированный сервисный центр- Пользователь- Пользователь
2НАСОС подачи воды НЕ РАБОТАЕТ2.1 Не загружает воду2.2 Звуковой сигнал	2.1- Водный бак пуст2.1- Насос2.1- Фильтр засорен2.1-Датчики уровня воды.	2.1-Заполнить бак2.1-Заменить насос2.1-Прочистить фильтр2.1-Очищать датчики уровня воды.	- Пользователь- САвторизированный сервисный центр- Пользователь
	2.2- Отсуствие воды в баке2.2- Проверить поплавок	2.2- Заполнить бак2.2- Проверить поплавок и при необходимости заменить его	- Пользователь- Авторизированный сервисный центр
3ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАНПОСТОЯННО ОТКРЫ-ВАЕТСЯ3.1 Постоянно загружает воду	3-Датчик уровня воды в котле3-Реле давления3-Предохранительный клапан	3-Очищать датчики уровня воды.3-Заменить реле давления и проверить, чтобы в трубке вывода не было накипи.3-Заменить предохранительный клапан	- Авторизированный сервисный центр-Авторизированный сервисный центр-Авторизированный сервисный центрЗамену предохранительного клапан может выполнять лишь квалифицированный персонал или сервисные центры.Новый предохранительный клапан должен быть откали - брован на 12 бар и снабжен сертификатом PED в соответствии с с категорией IV.

машину.

- Мы рекомендуем деминерализованной воды.

НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

ТЕХОБСЛУЖИВАНИЕ И РЕМОНТ

ТЕХОБСЛУЖИВАНИЕ

ПРОГРАММА ПЛАНОВОГО ТЕХОБСЛУЖИ- ВАНИЯ

Зайдите на сайт и скачайте программу планового техобслуживания.

ВНИМАНИЕ: Перед выполнением каких-либо операций по техобслуживанию агрегата спустить давление, отключить источники подачи воды и электропитания.

ТЕХОБСЛУЖИВАНИЕ

( СМОТРИ ТАБЛИЦУ ПО ТЕХОБСЛУЖИВАНИЮ)

·ВНИМАНИЕ:

Перед выполнением каких-либо операций по техобслуживанию и замене деталей, всегда помнить о необходимости:

- Выключить машину (переключатель ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ в положении OFF),

- Отсоединить кабель электропитания.

·К1 Выполнение операций по техобслуживанию, замене деталей и ремонту должно поручаться квалифицированному техническому персоналу, который ознакомлен с технологическим устройством машины.

• К2 По вопросам, связанным с любыми операциями по регулировке, отладке и замене деталей, не описанными в данном руководстве, консультироваться с квалифицированным персоналом производителя или поставщика.

- При проведении очистки машины всегда носить защитные перчатки.

Предохранительный клапан и другие аксессуары должны периодически проверяться в соответствии с национальными стандартами и нормативами. DM 329/04.

Общая очистка машины

Каждую неделю проводить очистку машину, удаляя с нее пыль при помощи сжатого воздуха.

Выполнить внешнюю очистку корпуса машины при помощи соответствующих моющих средств.

(СМОТРИ ТАБЛИЦУ)

22 ВНИМАНИЕ: Для обеспечения безопасности машины использовать исключительно оригинальные запчасти, поставляемые производителем или им одобренные.

Уровень шума машины

LpA 75 dB (A) Уровень звукового давления (А-взвешенный)

ВАЖНО: нет противопоказаний для непрерывного использования машины в течение целого рабочего дня, и в целом она отвечает требованиям декрета № 277 от 15/08/91.

ГАРАНТИЙНЫЕ УСЛОВИЯА

Все наши машины прошли серьезные испытания и застрахованы от производственных дефектов. Гарантия действует с момента покупки оборудования. Поставщик не несет ответственности и не производит гарантийного ремонта оборудования в следующих случаях: 1) В случае нарушения правил и условий эксплуатации, установки оборудования, изложенных в Инструкции по эксплуатации. 2) Если оборудование имеет следы попыток неквалифицированного ремонта. 3) Если дефект вызван изменением конструкции или схемы изделия, не предусмотренным Изготовителем. 4) Если дефект вызван действием непреодолимых сил, несчастными случаями, умышленным или неосторожным действием собственника или третьих лиц. 5) Если обнаружены повреждения, вызванные попаданием внутрь посторонних предметов, жидкостей. 6) Повреждения вызванные несоответствием параметров питающих, коммуникационных сетей. 7) Механических повреждений, возникших после передачи оборудования. 8) Повреждения, вызванныеиспользованиемнеоригинальных расходных материалов, аксессуаров, запасных частей. 9) Вследствие естественного износа оборудования.

УТИЛИЗАЦИЯ

Закон (в соответствии с директивой ЕС 2012/19/EU по отходам электрического и электронного оборудования и националь- ных законов государств-членов ЕС, которые разработали эту директиву) запрещает владельцу электрического или электронного прибора уничтожение этого продукта или его электрических/электронных частей в качестве твердых городских бытовых отходов и обязывает его сдавать эти отходы в специализированные центры. Можно сдать продукт непосредственно дистрибьютору взамен нового эквивалентного продукта. Выброс продукта в окружающую среду может нанести серьезный ущерб самой среде и здоровью человека.

На рисунке изображен контейнер для муниципальных отходов; строго запрещается выбрасывать аппарат в эти контейнеры. Несоблюдение руководящей директивы 2012/19/EU и исполнительных декретов различных стран Сообщества подлежит административному наказанию.
