Gysflash 18.12 PL - Зарядное устройство GYS - Бесплатное руководство пользователя

Тип продукта	Зарядное устройство для аккумуляторов
Марка	GYS
Модель	Gysflash 18.12 PL
Питание	220-240 В AC, 50-60 Гц, однофазное
Зарядный ток	7 А / 12 А / 18 А (выбираемый)
Напряжение заряда свинцовых	14,6 В (абсорбция), 13,6 В (поддержание)
Напряжение заряда литиевых (LFP)	14,4 В (абсорбция/балансировка), 13,8 В (поддержание)
Напряжение режима Showroom	13,7 В, до 18 А
Типы совместимых аккумуляторов	Свинцовые 12 В (Gel, AGM, жидкостные) от 15 до 270 Ач; Литиевые LFP 12 В от 7 до 270 Ач
Цикл заряда свинцовых	7 этапов: анализ, восстановление, заряд, абсорбция, тест, десульфатация, поддержание
Цикл заряда литиевых	8 этапов: анализ, восстановление, заряд, абсорбция, тест, дополнение, балансировка, поддержание
Защиты	Защита от переполюсовки, короткого замыкания, искробезопасность, двойная изоляция, датчик температуры
Датчик температуры	Встроенный, адаптирует заряд в зависимости от окружающей среды
Калибровка кабелей	Требуется после замены кабеля, компенсация падения напряжения
Использование	Только внутри помещений, не подвергать воздействию дождя
Обслуживание	Чистить сухой тканью, не использовать растворители
Замена кабеля	Производителем, сервисным центром или квалифицированным лицом
Гарантия	2 года (запчасти и работа)
Стандарты	CE, EAC, UKCA, CMIM (Марокко)
Вес	Не указано в инструкции
Размеры	Не указаны в инструкции

Часто задаваемые вопросы - Gysflash 18.12 PL GYS

Какие типы аккумуляторов можно заряжать с помощью Gysflash 18.12 PL?

Это зарядное устройство совместимо со свинцовыми аккумуляторами 12 В (Gel, AGM, жидкостные) емкостью от 15 до 270 Ач и литиевыми аккумуляторами LFP (LiFePO4) 12 В емкостью от 7 до 270 Ач.

Как выбрать режим заряда?

Нажмите кнопку MODE для выбора между режимами Свинец, Литий или Showroom, затем отрегулируйте ток (7, 12 или 18 А) другой кнопкой. Зарядка начнется автоматически через 5 секунд.

Что делать, если загорелся индикатор ошибки?

Проверьте подключения (переполюсовка, короткое замыкание) или что аккумулятор действительно 12 В. Если индикатор ⚠️ остается включенным, аккумулятор может быть невосстанавливаемым или температура слишком низкая для лития. Обратитесь к таблице неисправностей в инструкции.

Как откалибровать зарядные кабели?

Отключите зарядное устройство, замкните зажимы, удерживайте обе кнопки нажатыми и включите питание. Отпустите, когда загорится индикатор OK. Если загорится ⚠️, повторите.

Можно ли использовать зарядное устройство для замерзшего или поврежденного аккумулятора?

Нет, никогда не заряжайте замерзший или поврежденный аккумулятор из-за риска взрыва или возгорания.

Какие режимы заряда доступны?

Три режима: Заряд свинцовых (14,6 В, 7-этапный цикл), Заряд литиевых (14,4 В, 8-этапный цикл) и Showroom (13,7 В, стабилизированное питание до 18 А).

Как активировать режим восстановления разряженного литиевого аккумулятора?

Установите зарядное устройство в режим Литий, затем нажмите и удерживайте кнопку MODE в течение 10 секунд, чтобы отключить защиту UVP аккумулятора. Зарядка начнется автоматически.

Может ли зарядное устройство оставаться подключенным постоянно?

Да, в режиме поддержания заряда (индикатор OK горит постоянно) зарядное устройство поддерживает аккумулятор полностью заряженным без риска. Для лития каждые 10 дней выполняется обслуживающий заряд.

Какие меры безопасности необходимо соблюдать?

Используйте зарядное устройство в проветриваемом помещении, избегайте открытого огня и искр, надевайте защитные очки и перчатки, подключайте/отключайте в порядке: сначала аккумулятор, затем сеть, и наоборот при отключении.

Что делать в случае неисправности?

Верните устройство вашему дистрибьютору с чеком и пояснительной запиской. Гарантия 2 года покрывает производственные дефекты, но не нормальный износ или повреждения из-за неправильного использования.

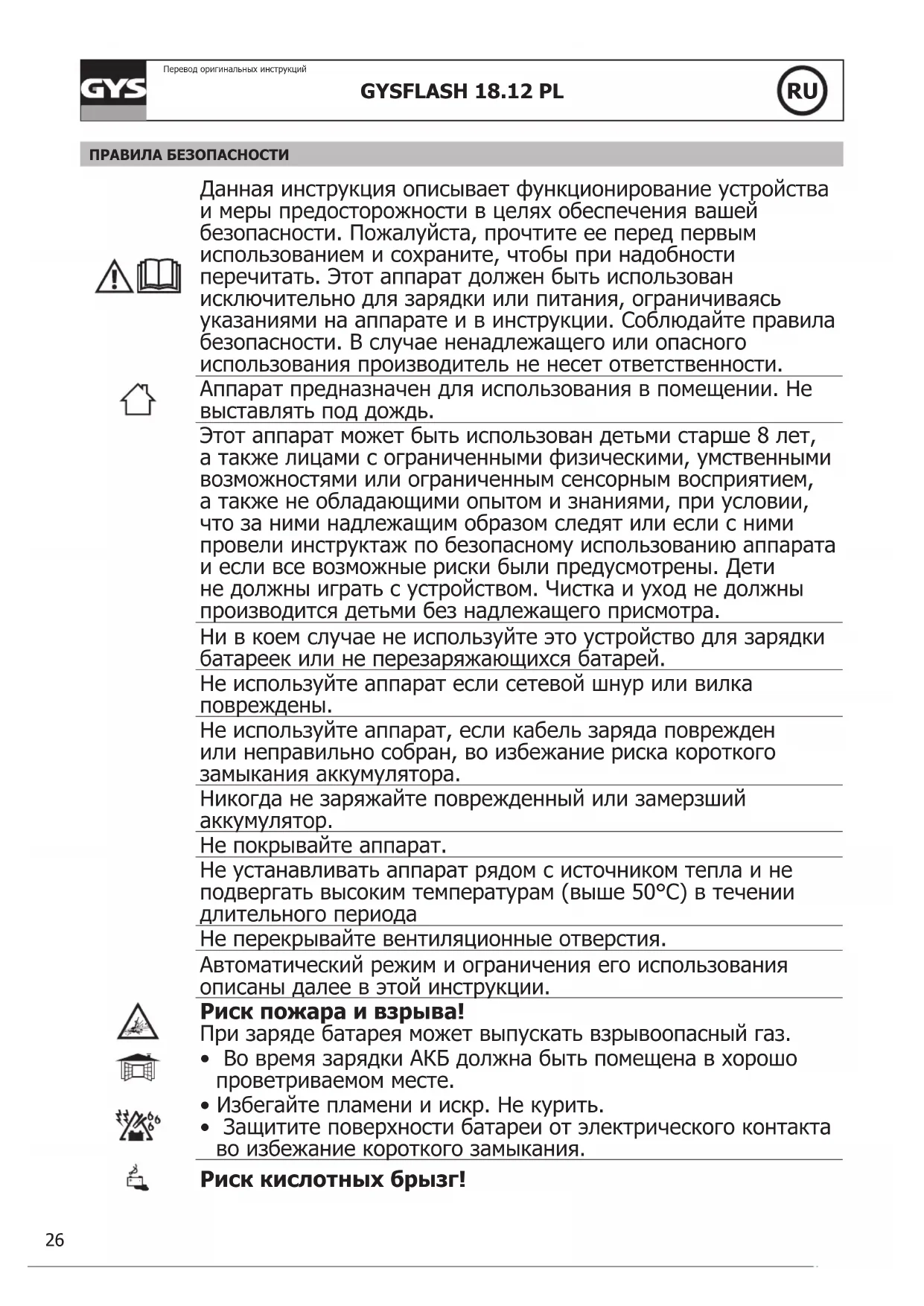

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 18.12 PL GYS

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Этот аппарат должен быть использован исключительно для зарядки или питания, ограничиваясь указаниями на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности.

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство для зарядки батареек или не перезаряжающихся батарей.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший аккумулятор.

Не покрывайте аппарат.

Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода

Не перекрывайте вентиляционные отверстия.

Автоматический режим и ограничения его использования описаны далее в этой инструкции.

Риск пожара и взрыва!

При заряде батарея может выпускать взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.
• Избегайте пламени и искр. Не курить.
• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания.

Риск кислотных брызг!

• Носите защитные очки и перчатки.
• В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

Подключение / отключение :

• Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.
• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.
• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.

Подключение :

• Аппарат класса I
• Это устройство должно быть в розетку с заземлением.
• Подключение к электросети должно быть произведено в соответствии с нормами страны.

Обслуживание :

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.
• Техническое обслуживание должен выполнять только квалифицированный техник по обслуживанию.
• Внимание! Перед выполнением любых работ по техническому обслуживанию всегда вынимайте вилку из розетки.
• Никогда не используйте растворители или другие агрессивные чистящие средства.
• Очистите поверхности прибора сухой тканью.

Регламентация :

• Аппарат соответствует директивам Евросоюза.
• Декларация о соответствии доступна для просмотра на нашем сайте.
• Знак соответствия ЕАС (Евразийское экономическое сообщество)
• Устройство соответствует директивам Евросоюза. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
• Товар соответствует нормам Марокко. Декларация С _o (СМИМ) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

- Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

ОПИСАНИЕ

Аппарат GYSFLASH 18.12 PL идеален для зарядки большинства свинцовых (AGM, с жидкостным или гелиевым электролитом и т.д.) и литиевых аккумуляторов типа литий-железо-фосфатных аккумуляторов (LFP / LiFePO4).

Это зарядное устройство идеально подходит для зарядки:
- Свинцовых аккумуляторов 12В (6 последовательных элементов) емкстью от 15 Ач до 270 Ач.
- Литий-железо-фосфатные аккумуляторы LFP 12B (4 последовательных элемента) емкостью от 7 Ач до 270 Ач.

Gysflash 18.12 PL оснащен функцией, которая:

AUTOMATIC EXTERNAL AIR TEMP. SENSOR

- при зарядке свинцово-кислотного аккумулятора автоматически регулирует выходное напряжение в зависимости от температуры окружающего воздуха. Эта регулировка обеспечивает очень точную подзарядку свинцово-кислотных аккумуляторов, адаптированную к температуре окружающей среды.

- при зарядке литиевого аккумулятора зарядка запрещена, если температура окружающей среды ниже 3 °C.

В любом случае регулировка может занять от 1 до 10 минут до начала зарядки или отказа зарядного устройства.

КАЛИБРОВОЧНЫЙ КАБЕЛЬ

Процедура калибровки зарядных кабелей устройства таким образом, чтобы зарядное устройство оптимально компенсировало падение напряжения, вызванное кабелями. Настоятельно рекомендуется выполнять эту процедуру при каждой модификации или замене кабелей.

1. Перед запуском убедитесь, что зарядное устройство отключено от розетки электросети.

2. Короткое замыкание концов зарядных кабелей.

3. Одновременное нажатие кнопок

BATTERY SELECTION

1. Подключите вилку питания, удерживая нажатыми две кнопки, пока не загорится индикаторная лампочка OK или ⚠️ загораться. Результаты :

2. Свет горит: Калибровка была выполнена правильно.

3. Свет Горит: калибровка не удалась, отсоедините вилку питания и повторите процедуру. rectement.
4. Вынимайте вилку из розетки до выключения зарядного устройства.

ВКЛЮЧЕНИЕ

1. Подключите зарядное устройство к АКБ.
2. Подключите зарядное устройство к сети (однофазное питание 220-240Vac 50-60Hz).
3. Выберите режим с помощью кнопки и ток зарядки с помощью кнопки . По истечении около
   пяти секунд зарядка начнется автоматически. По умолчанию, зарядное устройство начнет работу в режиме, который был настроен при предыдущем использовании за исключением опции Supply.
4. Во время зарядки аппарат показывает продвижение уровня заряда. Когда индикатор мигает, АКБ готова к запуску двигателя. Аккумулятор полностью заряжен, когда индикатор Огорит и не гаснет.
5. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку MODE
6. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

РЕЖИМЫ ЗАРЯДКИ

- Описание режимов и токов зарядки:

Режим CHARGE Plomb (14.6 В/18А):

Режим, предназначенный для зарядки свинцовых аккумуляторов 12В емкостью от 15 Ач до 270 Ач. 7-этапный автоматический цикл зарядки.

Режим CHARGE Lithium (14.4 В/18А):

Режим, предназначенный для зарядки литиевых аккумуляторов 12В емкостью от 7 Ач до 270 Ач.. 8-этапный автоматический цикл зарядки.

Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (ЗМН), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того, чтобы Gysflash 18.12 PL мог зарядить аккумулятор, необходимо отключить защиту ЗМН. Для этого переведите зарядное устройство в режим зарядки литиевых аккумуляторов, затем нажмите в течение 10 секунд на кнопку МЗарядное устройство отключит защиту ЗМН и автоматически начнет зарядку.

Ток зарядки 7 / 12 / 18А :

● 7 ● 12 ● 18 A Выбор, позволяющий оптимизировать ток зарядки в зависимости от типа аккумулятора (свинцовый или литиевый) и от его емкости.

Ток зарядки 7 А 12 А 18 А
Емкость аккумулятора	Pb 15	50 Ah	50	80 Ah	80	270 Ah
	LFP 7	12 Ah	12	20 Ah	20	270 Ah
		(21	36 Ah EqPb*)	(36	60 Ah EqPb*)	(60

*Аналог свинцового аккумулятора: литиевый аккумулятор имеет лучшие характеристики запуска (ССА), чем свинцовый. По этой причине некоторые производителя литиевых аккумуляторов указывают на них аналог среди свинцовых аккумуляторов (EqPb). Это емкость свинцового аккумулятора, имеющего одинаковые с литиевым характеристики запуска. Например, аккумулятор LFP емкостью 10 Ач будет иметь те же характеристики запуска, что и свинцовый аккумулятор емкостью 30 Ач.

Режим SHOWROOM (13.7 В / 18 А) :

Режим, предназначенный для уравнивания тока, потребляемого аккумулятором выставочного автомобиля, до 18А, выдавая стабилизированное напряжение 13.7 В. Этот режим подходит как для свинцовых, так и для литиевых аккумуляторов.

Option Supply (13.7 B / 18 A):

Опция, позволяющая использовать зарядное устройство как источник стабилизированного питания, напряжение которого настроено на 13.7 В и выдающее ток до 18А. Этот режим можно использовать без аккумулятора. Для выбора этой опции переведите зарядное устройство в режим Showroom и нажмите на мрока не замигает индикатор .

Когда индикатор спорит не мигая, то напряжение регулируется правильно. Если же индикатор мигает, то это означает, что потребляемый аккумулятором ток выше максимального тока, выдаваемого зарядным устройством (18А), и что существует вероятность, что аккумулятор со временем разрядится. Ток, выдаваемый зарядным устройством, указан индикаторами 7 12 18 А

- Кривая зарядки свинцовых аккумуляторов:

GYSflash 18.12 PL заряжает по развернутой кривой, состоящей из 7 этапов, гарантирующей оптимальные рабочие характеристики вашего свинцового аккумулятора.

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ...)

Этап 5 : Зарядка (● 7 - 7 А / ● 12 - 12 А / ● 18 А - 18 А)

Быстрая зарядка максимальным током, позволяющая достичь 80% уровня зарядки.

Этап ② : Восстановление (● 7 - 3 А / ● 12 - 4 А / ● 18 А - 6 А)

Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

Этап 6 : Поглощение (14.6 В)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.

Этап ③ : Тест

Тестирование сульфатированной АКБ

Этап 7 : Поддержание заряда (13.6 В)

Поддержание уровня заряда АКБ на максимальном уровне.

Этап 4 : Десульфатация (15.8 В)

Алгоритм десульфатации АКБ.

- Кривая зарядки литиевых аккумуляторов:

GYSflash 18.12 PL заряжает по развернутой кривой для литиевых АКБ, состоящей из 8 этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора.

Этап 1 : Анализ

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ...)

Этап 5 : Тест

Тестирование сохранения заряда.

Этап ② : Восстановление (● 7 - 1 A / ● 12 - 1.6 A / ● 18 A - 1.8 A)

Алгоритм восстановления вследствие глубокой разрядки.

Этап 6 : Дополнительная зарядка

Зарядка пониженным током, позволяющая достичь 100% уровня зарядки.

Этап 3 : Зарядка (● 7 - 7A / ● 12 - 12A / ● 18A - 18A)

Быстрая зарядка максимальным током, позволяющая достичь 90% уровня зарядки.

Этап 7 : Выравнивание / компенсация (14.4 В)

Выравнивание ячеек аккумулятора.

Этап 4 : Поглощение (13.8 В)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 98%.

Этап 8 : Поддержание заряда (13.8 В)

Поддержание уровня заряда АКБ на максимальном уровне с подпиткой каждые 10 дней.

• Предполагаемое время зарядки:

Ток зарядки	Свинец
	7		12		18 А
Емкость аккумулятора	15 Ah	50 Ah	50 Ah	80 Ah	80 Ah	130 Ah	270 Ah
Продолжительность зарядки 0% >>> 90%	2 h	7 h	4 h	6 h	4 h	7 h	14 h

Литий
7		12		18 A
7 Ah	12 Ah	12 Ah	20 Ah	20 Ah	130 Ah	270 Ah
1h	2h	1h	2h	1h	7h	14h

- Защиты :

GYSFLASH 18.12 PL имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 18.12 PL имеет встроенный температурный датчик, позволяющий изменять ток зарядки в зависимости от температуры окружающей среды во избежание перегрева внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

	Неисправности Причины Устранение
1	Мигает индикатор [HDOC]	• Инверсия полярности• Напряжение АКБ слишком высокое• Закорочены зажимы	• Проверьте, что зажимы правильно подсоединены• Проверьте, что АКБ 12В
2	Горит индикатор [W7WO]	• Ошибка при зарядке, АКБ восстановлению не подлежит• Слишком низкая температура окружающей среды для зарядки литиевого аккумулятора	• Замените АКБ и нажмите наMODE▼ чтобы снова запустить цикл зарядки.• Заряжайте литиевый аккумулятор в теплом помещении или нажмите на кнопкуMODE▼
3	Индикат продолжает гореть, несмотря на то, что вы нажали кнопкуMODE	Проблема с температурой	Слишком высокая температура окружающей среды (>50°C). Проветрите помещение и дайте зарядному устройству остыть.
4	Мигает индикатор [KOSO]	Зарядное устройство в режиме ожидания	Нажмите на кнопкуили подсоедините АКБ к зарядному устройству, чтобы выйти из режима ожидания.
5	Индикатор [X300] одолжает гореть.	Зарядку можно прервать нажатием на кнопкуMODE▼	Снова нажмите наЧотобы снова запустить зарядку.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).
  При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:
• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....
• описание поломки.
