MANUALE UTENTE Gysflash 18.12 PL GYS

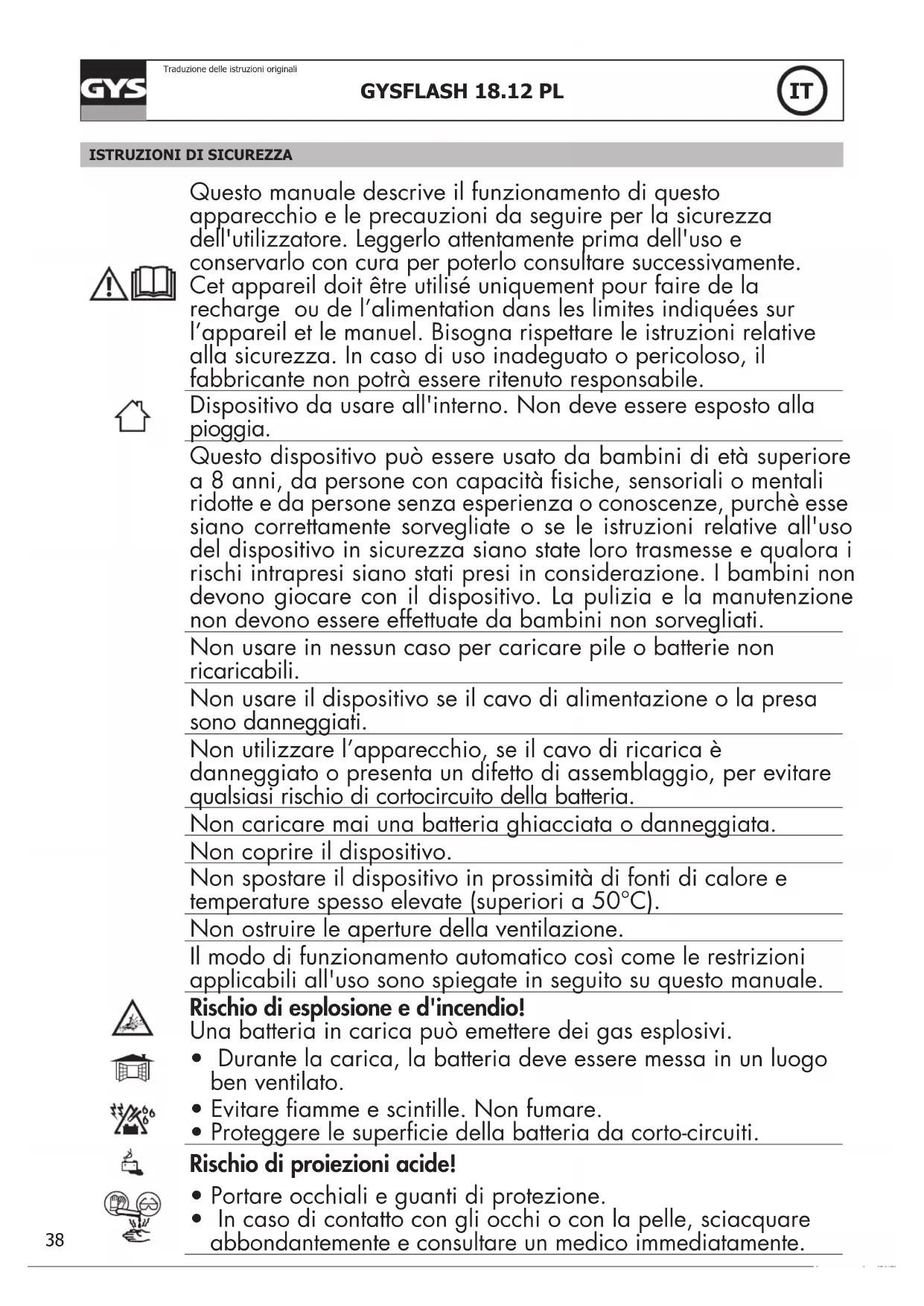

Questo manuale descrive il funzionamento di questo apparecchio e le precauzioni da seguire per la sicurezza dell'utilizzatore. Leggerlo attentamente prima dell'uso e conservarlo con cura per poterlo consultare successivamente. Cet appareil doit être utilisé uniquement pour faire de la recharge ou de l’alimentation dans les limites indiquées sur l’appareil et le manuel. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Dispositivo da usare all'interno. Non deve essere esposto alla pioggia. Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità siche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, purchè esse siano correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza siano state loro trasmesse e qualora i rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. Non usare in nessun caso per caricare pile o batterie non ricaricabili. Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati. Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria. Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C). Non ostruire le aperture della ventilazione. Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale. Rischio di esplosione e d'incendio! Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare amme e scintille. Non fumare.

• Proteggere le supercie della batteria da corto-circuiti. Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.

• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.39 GYSFLASH 18.12 PL Traduzione delle istruzioni originali

Collegamento / scollegamento:

• Scollegare l'alimentazione prima di collegare o scollegare i collegamenti alla batteria.

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano dalla batteria, dalla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.

• Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e inne la connessione dalla batteria, nell'ordine indicato. Collegamento:

• Dispositivo di classe I

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.

• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali. Manutenzione:

• Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persone di qualica simile per evitare ogni pericolo.

• La manutenzione deve essere effettuata da una persona qualicata

• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superci del dispositivo con uno straccio secco. Regolamentazione:

• Dispositivo in conformità con le direttive europee.

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marchio di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche. La dichiarazio- ne di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

• Materiale conforme alle normative marocchine.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto) Smaltimento :

• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i riuti domestici.40 GYSFLASH 18.12 PL Traduzione delle istruzioni originali

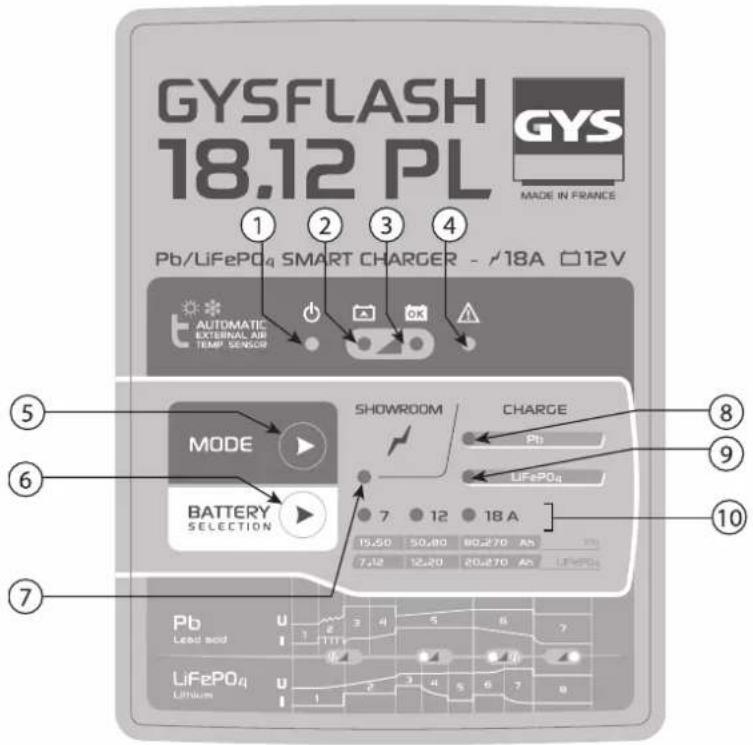

DESCRIZIONE GENERALE Il GYSFLASH 18.12 PL è ideale per ricaricare la maggior parte delle batterie al piombo (Gel, AGM, Liquido, …) e al litio di tipo Litio Ferro Fosfato (LFP / LiFePO4). Questo caricabatterie si adatta perfettamente alla carica di : - Batterie piombo 12 V (6 elementi in serie) da 15 Ah a 270 Ah. - Batterie LFP 12 V (4 elementi in serie) da 7 Ah a 270 Ah. Il Gysash 18.12PL è dotato di una funzione che: - durante la carica di una batteria a piombo, adatta automaticamente la tensione d’uscita in funzione della temperatura dell’aria ambiente. Questa regolazione permette di avere una ricarica della batteria al piombo molto precisa adattata alla temperatura ambiente. - durante la carica di una batteria al litio, proibisce la carica se la temperatura ambiente è sotto ai 3°C. In questi due casi, la regolazione può durare tra 1 e 10 minuti prima che la carica non avvii o che il carica- batterie si posizioni in errore.

CAVO DI CALIBRAZIONE

Procedura di calibrazione dei cavi di ricarica dell’apparecchio, in modo che il caricabatterie compensa in modo ottimale la caduta di tensione dovuta ai cavi. Si raccomanda vivamente di eseguire questa procedura ogni volta che i cavi vengono modicati o cambiati.

1. Prima di iniziare, assicurarsi che il caricabatterie sia scollegato dalla presa di rete.

2. Cortocircuitare le estremità dei cavi di carica.

3. Premere contemporaneamente i tasti e .

4. Inserire la spina di alimentazione tenendo premuti entrambi i pulsanti nché non si accende la luce o il LED.

Risultati: Luce accesa: La calibrazione è stata eseguita correttamente. Luce accesa: calibrazione fallita, scollegare la spina di alimentazione e ripetere la procedura.

5. Scollegare la spina di rete nché il caricabatterie non si spegne.

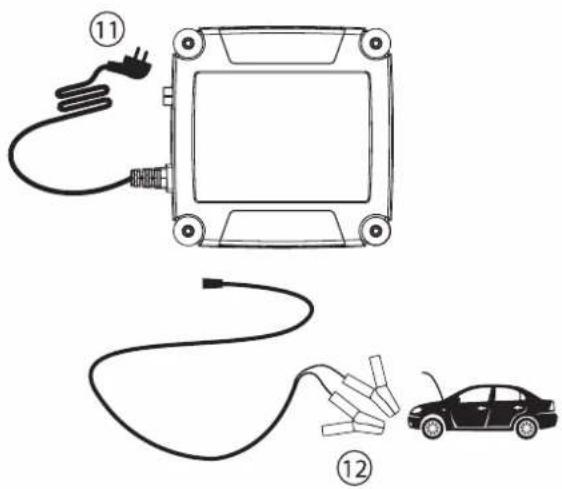

1. Collegare il caricabatterie alla batteria.

2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz).

3. Sélectionner le mode en appuyant sur le bouton et le courant de charge en appuyant sur le bouton .

Dopo circa cinque secondi, la carica si avvia automaticamente. Por predenição, o carregador iniciar-se-á no último modo utilizado, ad eccezione dell’opzione Supply. 4. Durante la carica, il dispositivo indica lo stato di avanzamento della carica. Quando la spia lampeggia, la batteria è pronta ad avviare il motore. E quando la spia rimane accesa, la batteria è completamente carica.

5. La carica può essere interrotta ad ogni momento scollegando la spina dalla presa oppure premendo sul tasto .

6. Dopo l’operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

• Descrizione delle Modalità e della Corrente di carica : Modo CARICA Piombo (14.6 V/18A max) : Modalità destinata alla carica di batterie 12 V al piombo da 15 Ah a 270 Ah. Ciclo di carica automatico sette tappe. Modo CARICA Litio (14.4 V/18 A max) : Modalità destinata alla carica di batterie 12 V al litio da 7 Ah a 270 Ah. Ciclo di carica automatico in otto tappe. Alcune batterie al litio integrano una protezione UVP (Under Voltage Protection) che scol- lega la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di rilevare la batteria. Anchè il Gysash 18.12 PL possa caricare la batteria, bisona disattivare la protezione UVP. Per questo, posizionare il caricabatterie in modo carica Litio, poi premere per 10 secondi sul tasto . Il caricabatterie disattiverà la protezione UVP e lancerà automaticamente la carica. Corrente di carica 7 / 12 / 18A : Selezione che permette d’ottimizzare la corrente di carica in funzione del tipo di batteria (piombo o litio) e della sua capacità. Corrente di carica 7 A 12 A 18 A Capacità della batteria Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah (21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)41 GYSFLASH 18.12 PL Traduzione delle istruzioni originali

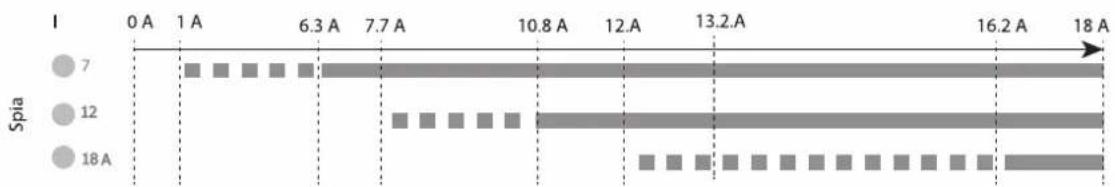

*Confronto con batteria al piombo : Una batteria al litio possiede migliori prestazioni di avviamento (CCA) di una batteria al piombo. E’ per questo che certi fabbricanti di batterie al litio indicano l’equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah. Modo SHOWROOM (13.7 V / 18 A) : Modalità destinata a compensare no a 18 A la corrente consumata sulla batteria di un veicolo di dimos- trazione fornendo una tensione stabilizzata a 13.7 V. Questo modo è adatto alle batterie al piombo e alle batterie al litio. Opzione Supply (13.7 V / 18 A) : Opzione che permette d’utilizzare il caricabatterie come un’alimentazione stabilizzata la cui tensione è regolata a 13.7 V e la emette no 18 A. Questo modo può essere utilizzato senza batteria. Per selezionare questa opzione, posizionare il caricabatterie in modo Showroom e premere su no a quando la spia lampeggia. Quando la spia è accesa, la tensione è correttamente regolata. Se la spia lampeggia, signica che la corrente consu- mata sulla batteria è superiore alla corrente massima fornita dal caricabatterie (30 A) e che la batterie in un dato momento può scaricarsi. La corrente fornita dal caricabatterie è indicata per mezzo delle spie :

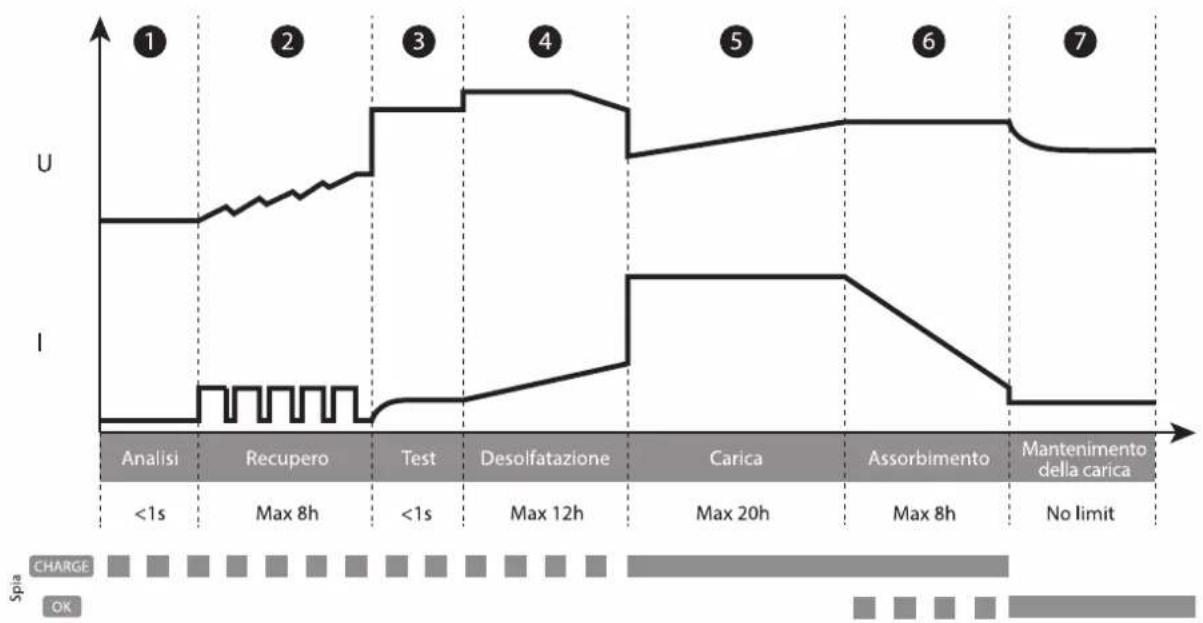

• Curva di carica Piombo : Il GYSash 18.12 PL utiliza una curva di carica Piombo evoluta in 7 tappe che garantisce le prestazioni ottimali della vostra batteria al piombo. Tappa

: Analisi Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…) Tappa

: Carica ( - 7 A / - 12 A / - 18 A) Carica rapida a corrente massima che permette di raggiungere l’80% del livello di carica. Tappa

: Recupero ( - 3 A / - 4 A / - 6 A) Algoritmo di ricupero degli elementi danneggiati in seguito ad una scarica profonda. Tappa

: Assorbimento (14.6 V) Carica a tensione costante per portare il livello di carica al 100%. Tappa

: Test Test di batteria solfatata Tappa

: Mantenimento della carica (13.6 V) Mantenimento del livello di carica della batteria al suo massimo. Tappa

: Desolfatazione (15.8 V) Algoritmo di desolfatazione della batteria.42 GYSFLASH 18.12 PL Traduzione delle istruzioni originali

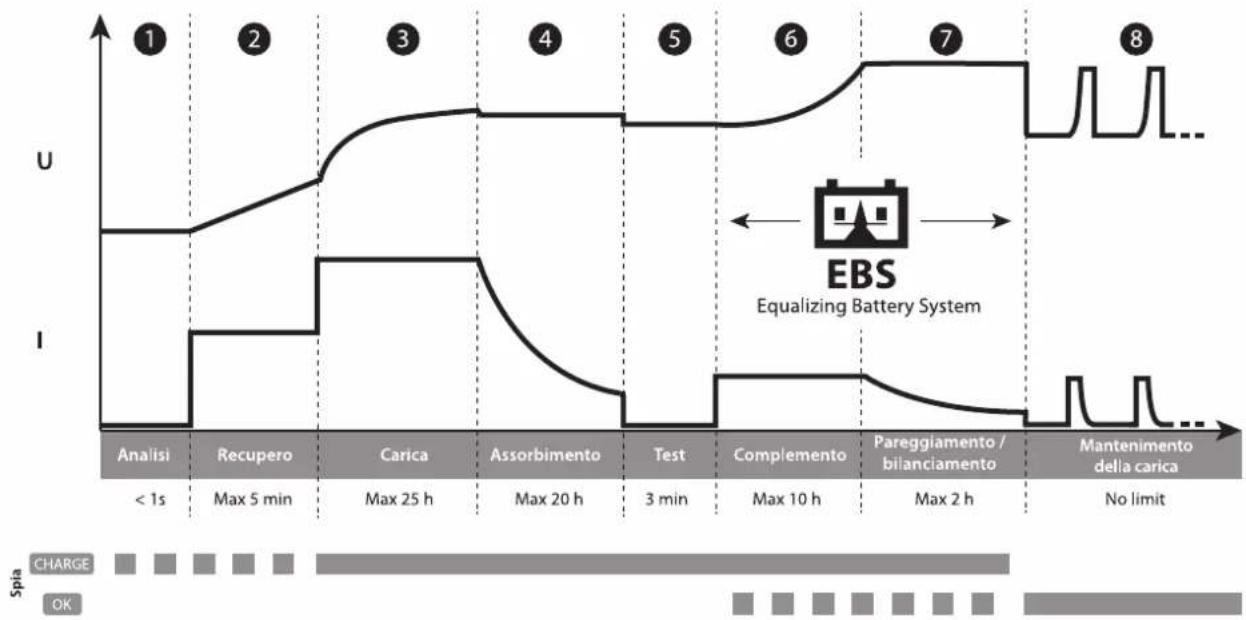

• Curva di carica Litio : Il GYSash 18.12 PL utilizza una curva di carica Litio evoluta in 8 tappe che garanisce le massime prestazioni della vostra batteria LFP. Tappa

: Analisi Analisi dello stato della batteria (livello di carica, inversione di polarità, batte- ria sbagliata collegata…) Tappa

: Test Test di conservazione della carica. Tappa

: Recupero ( - 1 A / - 1.6 A / - 1.8 A) Algoritmo di ricupero in seguito ad una scarica profonda. Tappa

: Complemento Carica a corrente ridotta che permette di raggiun- gere il 100% del livello di carica. Tappa

: Carica ( - 7A / - 12A / - 18A) Carica rapida a corrente massima che permette di raggiungere il 90% del livello di carica. Tappa

: Pareggiamento / bilanciamento (14.4 V) Bilanciamento delle cellule della batteria. Tappa

: Assorbimento (13.8 V) Carica a tensione costante per portare il livello di carica al 98%. Tappa

: Mantenimento della carica (13.8

Mantenimento del livello di carica della batteria al suo massimo.

• Tempo di carica stimato : Corrente di caricaPiombo LitioCapacità della batteria 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 AhTempo di carica 0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

• Protezioni : Il GYSFLASH 18.12 PL possiede un insieme di dispositivi che lo proteggono dai corto-circuiti e dalle inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l’elettronica dei veicoli. Il GYSFLASH 18.12 PL è dotato di un sensore di temperatura integrato che le permette di adattare la sua corrente di carica in funzione della temperatura dell’ambiente per evitare il surriscaldamento dell’elettronica interna.43 GYSFLASH 18.12 PL Traduzione delle istruzioni originali

Anomalie Cause Rimedi La spia lampeggia.• Inversione di polarità • Tensione batteria troppo elevata • Morsetti in corto circuito• Vericare che i morsetti sia connessi corretta-mente• Vericare che si tratto di una batteria 12 V La spia è accesa.• Fallimento durante la carica, batteria non recuperabile • Temperatura esterna troppo bassa per caricare una batteriae LFP• Cambiare batteria e premere su per rlanciare la carica• Cambiare la batteria LFP in un ambiente tempe-rato o premere sul pulsante. La spia resta accesa anche dopo una pressione sul pulsante .Difetto termicoTemperatura circostante troppo elevata (>50°C), aerare il locale e lasciare che il caricabatterie si rareddi. La spia lampeggia.Caricabatterie in standbyPremere sul tasto o collegare una batteria al caricabatterie per uscire dallo standby. La spia rimane accesa.Carica interrotta premendo sul tasto Premere ancora su per rilanciare la carica. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere). In caso di guasto, rinviare il dispositivo al distributore, allegando: - la prova d’acquisto con data (scontrino, fattura...) - una nota esplicativa del guasto.44 GYSFLASH 18.12 PL
