MANUALE UTENTE Batium 25.24X GYS

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo deve essere usato soltanto per fare la ricarica entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione fati dall'utente non devono essere effettuati da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non caricare mai una batteria ghiacciata o danneggiata.

Non coprire il dispositivo.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C).

Non ostruire le aperture della ventilazione. Riferirsi alla parte installazione prima di usare il dispositivo.

Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

- Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

- Evitare fiamme e scintille. Non fumare.

- Proteggere le superficie della batteria da corto-circuiti.

Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.
• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l'alimentazione prima di collegare o scollegare le connessioni della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altra connessione deve essere effettuata sul telaio, lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di avvio/carica, scollegare il booster/caricatore della batteria dalla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell'ordine indicato.

Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.
• Il collegamento alla rete di alimentazione deve essere fatta in conformità con le regole d'installazione nazionali.
• Questo materiale è in conformità con la CEI 61000-3-12.
• Questo materiale è conforme alla CEI 61000-3-11.

Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo speciale o da un'insieme disponibile presso il fabbricante o del suo servizio post-vendita.
• La manutenzione deve essere effettuata da una persona qualificata
• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.
• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili, per evitare pericoli.
• Regolarmente, togliere il coperchio e spolverare all'aiuto del soffiatore. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.
• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

- Pulire le superfici del dispositivo con uno straccio secco."

Regolamentazione:

• Dispositivo in conformità con le direttive europee
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Marca di conformità EAC (Comunità Economica Eurasiatica)
• Materiale conforme alle normative marocchine.
• La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Scarto:

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE GENERALE

Il Batium 25/24X è destinato alla carica di batterie 6 V, 12 V e 24 V. Possiede 3 funzioni:

• La curva di carica IUoU permette la ricarica delle batterie di avviamento al piombo, con elettrolita liquido o gel, dei veicoli commerciali (furgoni) che possiedono una batteria di capacità da 35 Ah a 350 Ah.
• La curva di carica IUIo permette la ricarica delle batterie di trazione al piombo aperte, per carrelli elevatori, depuratori e camion, di capacità da 35 Ah a 180 Ah.
• La funzione «Misura di tensione» permette di murare la tensione dell'alternatore, dell'avviatore e della batteria.

Verificare il livello dell'elettrolito per le batterie aperte. Se necessario, riempire fino a livello prima della carica.

1	Collegare i morsetti: morsetto rosso sul terminale + della batteria e morsetto nero sul terminale –.Collegare il caricabatterie:- direttamente sulla batteria utilizzando i morsetti standard del caricabatterie.- o sul collegamento specifico dell’apparecchio, sostituendo i morsetti all’estremità del cavo con il connettore adatto e rispettando la polarità e il calibro della corrente.
2	Collegare il caricatore sulla presa di corrente da 230 V.
3	Posizionare l’interruttore su « ON » (retro del prodotto). Lo schermo e tutti i led della tastiera di accendono.
4	Scegliere la curva di carica (5):- IUoU per le batterie automobili,- IUIo per le batterie di trazione.
5	Scegliere la tensione della vostra batteria: 6 V /12 V / 24 V (4) secondo le indicazioni inscritte sulla batteria o in funzione dell’evantuale collegamento realizzato (serie o in parallelo vedere p.2).Rischio di esplosione o di proiezione di acido in caso di una selezione sbagliata della tensione (24V per una batteria di 12V).

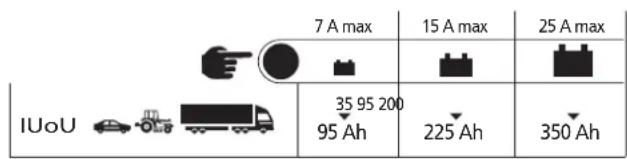

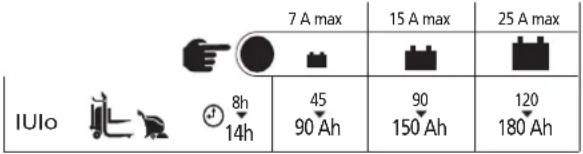

6	Scegliere l’andamento della carica in funzione della capacità (Ah) descritta sulla batteria (6).
7	Prima di cominciare la carica, il Batium realizza le seguenti operazioni:a- Analizza la batteria : tensione/stato della batteria... Il Batium indica ogni anomalia (vedere tabella « Anomalie cause, rimedi » ).b- Ripristina la batteria quando la tensione è troppo bassa.

8 Il Batium comincia la carica. Indica lo stato di carica della batteria (2), e in alternanza di 3 s si vede sul display (1) : la tensione in V e la corrente in A.

					Schermo
Funzione IUoU	Batteria in carica & proposta di un avviamento in modalità SOS perché il caricabatterie ha rilevato una batteria solfatata / tensione bassa		nte	[611Y]	lampeggiante fino al possibileero della batteria (max 1h50)
	Carica principale	fissa		Visualizzazione per alternanza di cor-(Ampere) e della tensione (Volt).
	Complemento di carica (equalizzazione)	fissa	100%ampeggiante	Visualizzazione per alternanza di cor-[(G8H6)(Ampere) e della tensione (Volt).Durata 2h
	Mantenimento della carica (floating)			fissa.
Funzione IUIo	Batteria in carica. Analizza e recupera la batteria in caso di solfatazione/bassa tensione (se possibile)		nt
	Carica principale	fissa		viscunizzazione per alternanza della corrente (Ampère) e della tensione
	Complemento di carica (equalizzazione)	[WWGA]fissa	100%mpeggiante	[G45Y]
	Carica terminata	fissa		fissa.

[Non-Text]

[Non-Text]

[Non-Text]

Questa funzione riguarda le batterie di automobili (IUoU) che hanno subito un forte abbassamento di carica. Permette di ottenere una più forte desolfatazione della batteria.

Per attivare questa funzione, rispettare le seguenti tappe:

1. Scollegare imperativamente la batteria del veicolo (⚠ PERICOLO DI SOVRATENSIONE).
2. Collegare i morsetti del Batium sulla batteria.
3. Collegare il Batium alla presa e poi posizionare l'interruttore su « ON ».
4. Selezionare la curva di carica IUoU (5).
5. Attivare la funzione premendo 5 secondi sul pulsante «SOS recovery» (3) fino a quando appare 505 sul display.
6. Scegliere la tensione (4) e l'andamento della carica (6).
7. Non toccare niente per qualche secondo, il processo comincia (processo identico al §8).

FUNZIONE CARICA FORZATA (P.2)

In caso di batteria profondamente scarica (tensione inferiore a 2 V), il Batium non si avvia e lo indica con dei segnali :

• Lo schermo indica ENO 88H
- Le spie « tensione batteria », « capacità » e « curva di carica » sono accese.

1. Premere il pulsante per 5 secondi, lo schermi indica

1. Forzare la carica premendo il pulsante (4), lo schermo indica For cEd.

2. Il ciclo si avvia.

Il caricatore individua una batteria la cui tensione è superiore a 0.5 V (± 0,3 V) e inizia un ciclo di recupero della batteria.

FUNZIONE VOLTMETRO (MODALITÀ TEST) (p.2)

Questa funzione permette al BATIUM di misurare la tensione della batteria, dell'alternatore e dell'avviatore del veicolo. Procedere come segue:

1. Accendere il Batium 25.24X.
2. Selezionare la modalità «test» (5).

3. Collegare il caricabatterie alla batteria.

4. Selezionare la tensione desiderata (6) :

V_min	Per ottenere la tensione minima della batteria.
V_inst.	Per ottenre la tensione della batteria in tempo reale.
V_max	Per ottenere la tensione massima della batteria.

1. Premere su «Reset test» (3) per rinizializzare le tensioni.

2. Premere su (5) per uscire dalla modalità «Test».

PROTEZIONI

Il Batium 25-24X è protetto contro i corto-circuiti e inversioni di polarità. Dispone anche di un sistema anti-scintille che evita qualsiasi scintilla durante il collegamento del caricatore alla batteria. Senza tensione sui morsetti, per sicurezza il Batium non eroga alcuna corrente.

ANOMALIE, CAUSE, RIMEDI

ANOMALIE CAUSE RIMEDI

1	L'apparecchio emette un segnale sonoro, lo scheri	Il Batium ha individuato un'inversione di polarità dei morsetti.	Collegare il morsetto rosso al (+) e il morsetto nero al (-).
2	Posizionando l'interruttore su « ON » nessuna spia si accende.	Il caricatore ha individuato un'anoma-lia di tensione.	Attendete 10 secondi. Se non viene visualizzato niente, provare su un'altra presa di corrente.
3	Durante la carica, lo schermo indica: + h	Il dispositivo è in surriscaldamento. Utilizzare il caricabatteria in un posto ben aereato e testare di nuovo qualche minuto più tardi.
4	Lo schermo indica	Il Batium non rileva la batteria. I mor-setti sono collegati male.	Assicurarsi che i morsetti siano col-legati bene. Rieffettuare il collega-mento.
		Il Batium non rileva la batteria. Pulire i contatti o avviare in moda-lità forzata.
5	Lo schermo lampeggia + la spia tensione rimane accesa. + una nuova spia della tensione lampeggia	Il Batium individua un errore di ten-sione e propone un'altra selezione (spia di tensione lampeggiante).	Selezionare la tensione adatta in meno di 10 secondi dopo la prima pressione.Se la tensione non viene corretta entro un minuto, il Batium passerà automaticamente alla tensione proposta (spia lampeggiante).
6	Lo scherr lampeggiando.	La batteria è in corto-circuito o non recuperabile.	Batteria da sostituire.
		Un dispositivo che consuma la bat-teria è rimasto involontariamente connesso alla batteria durante la carica. (es : fari)	Arrestare la funzione che genera consumo e continuare la carica.
		Il caricatore è utilizzato come alimen-tazione per compensare la presenza di dispositivi ad alto consumo colle-gati alla batteria.	Comportamento normale del cari-cabatterie ma utilizzo non corretto.La spia luminosa che indica la fine della carica non si accende.
		L'andamento della carica non è adatto alla batteria.	Posizionare sulla velocità di carica superiore.Se si è già sull'andamento 25 A,utilizzare un caricabatterie più potente.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
