| Tipo de producto | Cargador de batería |
| Marca | GYS |
| Modelo | Gysflash 18.12 PL |
| Alimentación | 220-240 V CA, 50-60 Hz, monofásico |
| Corriente de carga | 7 A / 12 A / 18 A seleccionable |
| Tensión de carga Plomo | 14.6 V (absorción), 13.6 V (mantenimiento) |
| Tensión de carga Litio (LFP) | 14.4 V (absorción/equilibrado), 13.8 V (mantenimiento) |
| Tensión modo Showroom | 13.7 V, hasta 18 A |
| Tipos de baterías compatibles | Plomo 12 V (Gel, AGM, líquido) de 15 a 270 Ah; Litio LFP 12 V de 7 a 270 Ah |
| Ciclo de carga Plomo | 7 etapas: análisis, recuperación, carga, absorción, prueba, desulfatación, mantenimiento |
| Ciclo de carga Litio | 8 etapas: análisis, recuperación, carga, absorción, prueba, complemento, equilibrado, mantenimiento |
| Protecciones | Inversión de polaridad, cortocircuito, sin chispa, doble aislamiento, sensor de temperatura |
| Sensor de temperatura | Integrado, adapta la carga según el ambiente |
| Calibrado de cables | Requerido después de cambiar el cable, compensación de caída de tensión |
| Uso | Interior únicamente, no exponer a la lluvia |
| Mantenimiento | Limpiar con un paño seco, no usar disolventes |
| Reemplazo del cable | Por el fabricante, servicio técnico o persona calificada |
| Garantía | 2 años (piezas y mano de obra) |
| Normas | CE, EAC, UKCA, CMIM (Marruecos) |
| Peso | No especificado en el manual |
| Dimensiones | No especificadas en el manual |
Preguntas frecuentes - Gysflash 18.12 PL GYS
Preguntas de los usuarios sobre Gysflash 18.12 PL GYS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador de batería en formato PDF gratis! Encuentra tus instrucciones Gysflash 18.12 PL - GYS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Gysflash 18.12 PL de la marca GYS.

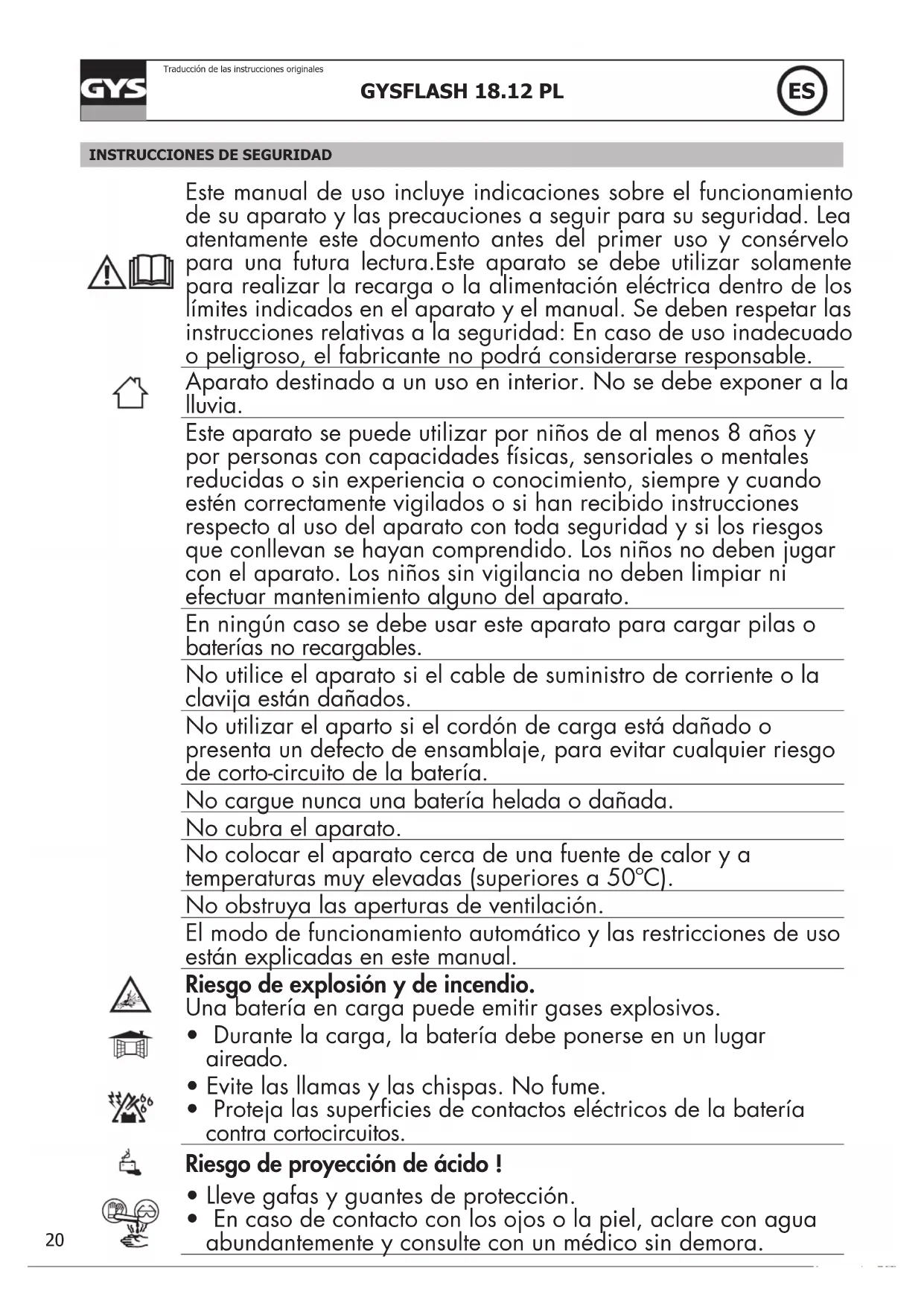

MANUAL DE USUARIO Gysflash 18.12 PL GYS
INSTRUCCIONES DE SEGURIDAD
Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Lea atentamente este documento antes del primer uso y consérvelo para una futura lectura. Este aparato se debe utilizar solamente para realizar la recarga o la alimentación eléctrica dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.
Aparato destinado a un uso en interior. No se debe exponer a la lluvia.
Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados o si han recibido instrucciones respecto al uso del aparato con toda seguridad y si los riesgos que conllevan se hayan comprendido. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben limpiar ni efectuar mantenimiento alguno del aparato.
En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.
No utilice el aparato si el cable de suministro de corriente o la clavija están dañados.
No utilizar el aparto si el cordón de carga está dañado o presenta un defecto de ensamblaje, para evitar cualquier riesgo de corto-circuito de la batería.
No cargue nunca una batería helada o dañada.
No cubra el aparato.
No colocar el aparato cerca de una fuente de calor y a temperaturas muy elevadas (superiores a 50°C).
No obstruya las aperturas de ventilación.
El modo de funcionamiento automático y las restricciones de uso están explicadas en este manual.
Riesgo de explosión y de incendio.
Una batería en carga puede emitir gases explosivos.
- Durante la carga, la batería debe ponerse en un lugar aireado.
- Evite las llamas y las chispas. No fume.
- Proteja las superficies de contactos eléctricos de la batería contra cortocircuitos.
Riesgo de proyección de ácido!
- Lleve gafas y guantes de protección.
- En caso de contacto con los ojos o la piel, aclare con agua abundantemente y consulte con un médico sin demora.
- Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.
- El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de baterías debe conectarse después a la red eléctrica.
- Tras la operación de carga, desconecte el cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.
Conexión eléctrica :
- Aparato de clase I.
- Este aparato debe conectarse a una toma de corriente conectado a tierra.
- La conexión a la red eléctrica se debe efectuar conforme a las reglas de instalación nacionales.
Mantenimiento:
- Si se daña el cable de alimentación, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona cualificada, para evitar todo peligro.
- El mantenimiento solo debe realizarlo una persona cualificada.
- ¡Advertencia! Desconecte siempre la clavija de la corriente antes de trabajar sobre el aparato.
- No utilice en ningún caso disolventes u otros productos de limpieza agresivos.
- Limpie las superficies del aparato con un trapo seco.
Normativa:
- Aparato conforme a las directivas europeas.
- La declaración de conformidad está disponible en nuestra página web.
- Marca de conformidad EAC (Comunidad económica Euroasiática)
- Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).
- Equipamiento conforme a las normas marroquíes.
- La declaración de conformidad C_ (CMIM) está disponible en nuestra página web (ver página de portada).
Desecho :
- Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.
DESCRIPCIÓN GENERAL
El GYSFLASH 18.12 PL es ideal para recargar la mayoría de baterías al plomo (Gel, AGM, Líquido, ...) y al litio de tipo Litio - Hierro - Fosfato (LFP / LiFePO4).
Este cargador se adapta perfectamente a la carga de:
- Baterías al plomo de 12V (6 elementos en serie) de 15 Ah a 270 Ah.
- Baterías LFP de 12V (4 elementos en serie) de 7 Ah a 270 Ah.
El Gysflash 18.12 PL está equipado con una función que :
- al cargar una batería de plomo-ácido, ajusta automáticamente la tensión de salida en función de la temperatura ambiente. Este ajuste permite una carga de la batería de plomo muy precisa y adaptada a la temperatura ambiente.
- al cargar una batería de litio, prohíbe la carga si la temperatura ambiente es inferior a 3°C.
En ambos casos, el ajuste puede durar entre 1 y 10 minutos antes de que se inicie la carga o que el cargador se ponga en fallo.
CABLE DE CALIBRACIÓN
Procedimiento para calibrar los cables de carga del dispositivo para que el cargador compense de manera óptima la caída de tensión debida a los cables. Se recomienda altamente realizar este procedimiento cada vez que se cambien los cables o cuando se modifican.
- Antes de comenzar, asegúrese de que el cargador esté desenchufado de la toma de corriente.
- Ponga los extremos de los cables de carga en cortocircuito.
- Presione simultáneamente los botones MODE BATTERY SELECTION
- Conecte el enchufe de alimentación mientras mantiene presionados ambos botones hasta que se ilumine el indicador OK o A. Resultados :
- Indicador encendido: la calibración se ha realizado correctamente.
- Indicador 🔒 encendido: error de calibración, desenchufe el cable de alimentación y repita el procedimiento.
- Desconecte el enchufe de alimentación hasta que el cargador se apague.
PUESTA EN MARCHA
- Conecte el cargador a la batería.
- Conecte el cargador sobre la toma de corriente (red monofásica 220-240Vac 50-60Hz).
- Seleccione el modo presionando sobre el botón MODE ▶, la carga se inicia al presionar el botón BATTERY SELECTION ▶. Tras aproximadamente cinco segundos, la carga se inicia automáticamente. De modo predeterminado, el cargador se inicia en el último modo utilizado, excepto en la opción de suministro.
- Durante la carga, el aparato indica el estado de avance de esta. Cuando el indicador OK parpadea, la batería está lista para arrancar el motor. Y cuando el indicador OK sigue encendido, la batería está completamente cargada.
- La carga se puede interrumpir en todo momento desconectando el aparato de la red eléctrica o presionando el botón
MODE
- Tras la operación de carga, desconecte el cargador de la red eléctrica y luego retire la conexión de la batería.
MODOS DE CARGA
- Descripción de los Modos y Corrientes de carga :
Modo CARGA Plomo (14.6 V/18A) :
Modo destinado a la carga de baterías al plomo de 12V de 15 Ah a 270 Ah. Ciclo de carga automático en siete etapas.
Modo CARGA Litio (14.4 V/318A) :
Modo destinado a la carga de baterías al litio de 12V de 7 Ah a 270 Ah. Ciclo de carga automático en ocho etapas.
Algunas baterías Litio integran una protección UVP (Under Voltage Protection) que desconecta la batería en caso de descarga profunda. Esta protección impide que el cargador detecte la batería. Para que el GYSFLASH 18.12 PL pueda cargar la batería, es necesario desactivar la protección UVP. Para ello, coloque el cargador en modo de carga Litio y luego presione 10 segundos sobre el botón MEL cargador desactivará la protección UVP e iniciará automáticamente la carga.
Corriente de carga 7 / 12 /18 A:
7 12 18 A Selección que permite optimizar la corriente de carga en función del tipo de batería (plomo o litio) y de su capacidad.
| Corriente de carga 7 A 12 | A 18 A | |||
| Capacidad de la batería | Pb 15 | 50 Ab 50 | 80 Ah 80 | 270 Ab |
| LFP | 7 12 Ah(21 86 Ah EqPb*) | 12 20 Ah(36 60 Ah EqPb*) | 20 270 Ah(60 840 Ah EqPb*) | |
*Equivalente en batería al plomo: una batería al litio posee mejores rendimientos de arranque (CCA) que una batería al plomo. Es por ello que los fabricante de baterías al litio indican el equivalente de la batería al plomo (EqPb) que corresponde a la capacidad que tendría una batería al plomo con los mismos rendimientos de arranque. Por ejemplo, una batería LFP de 10 Ah tendrá los mismos rendimientos de arranque que una batería al plomo de alrededor de 30 Ah.
Modo SHOWROOM (13.7 V / 18A) :
Modo destinado a compensar hasta 18A la corriente consumida sobre la batería de vehículos de exposición emitiendo una tensión estable de 13.7 V. Este modo está adaptado para las baterías de plomo y de litio.
Opción Supply (13.7 V / 18A) :
Opción que permite el uso del cargador como una alimentación eléctrica estabilizada cuya tensión está regulada a 13.7V y que emite hasta 18A. Este modo se puede utilizar sin batería.
Para seleccionar esta opción, coloque el cargador en modo Showroom y presione sobre
MODE ▶ hasta que el testigo parpadee.

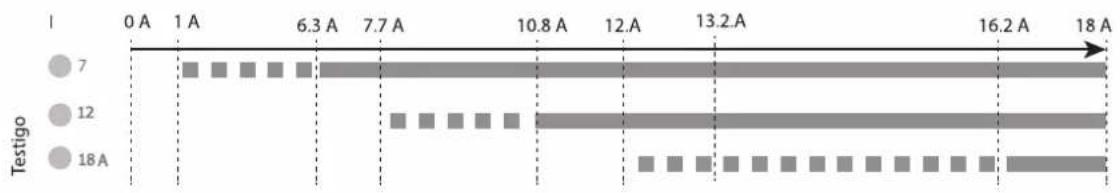

Cuando el testigo OK está encendido, la tensión está correctamente regulada. Si el testigo ▲ parpadea, esto significa que la corriente consumida sobre la batería es superior a la corriente máxima del cargador (18A)y que la batería puede descargarse con el tiempo. La corriente emitida por el cargador está indicada mediante los testigos ● 7 ● 12 ● 18 A :
line
| Testigo | Time (A) | | ------- | -------- | | 7 | 0 | | 12 | 1 | | 18 | 18 |• Curva de carga Plomo :

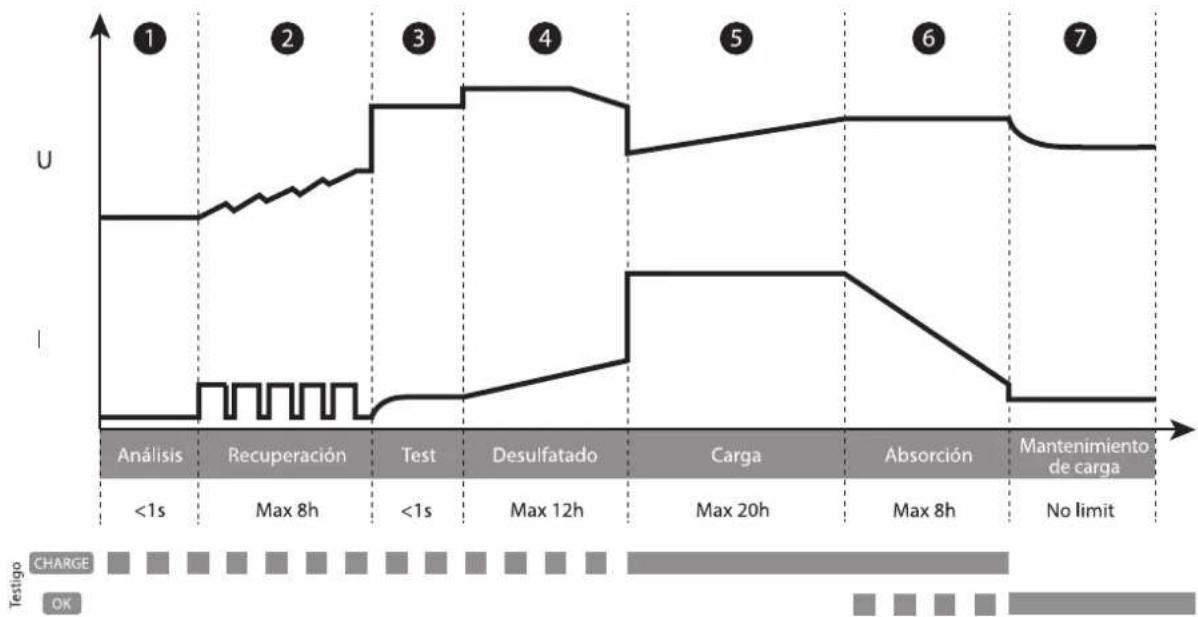

El GYSFLASH 18.12 PL utiliza una curva de carga para plomo evolucionada de 7 etapas que garantiza el rendimiento óptimo de su batería al plomo.
line
| Phase | Value | | ------------------ | ----- | | Análisis | <1s | | Recuperación | Max 8h | | Test | <1s | | Desulfatado | Max 12h | | Carga | Max 20h | | Absorción | Max 8h | | Mantenimiento de carga | No limit |Etapa 1 : Análisis
Análisis del estado de la batería (nivel de carga, polaridad inversa, batería mal conectada...)
Etapa 2 : Recuperación (7 - 3 A / 12 - 4 A / 18 A - 6 A)
Algoritmo de recuperación de los elementos dañados tras una descarga profunda y prolongada
Etapa ③ : Test
Test de batería sulfatada
Etapa 5 : Carga (● 7 - 7 A / ● 12 - 12 A / ● 18 A - 18 A)
Carga rápida con corriente máxima que permite llegar al 80% del nivel de carga.
Etapa 6 : Absorción (14.6 V)
Carga con voltaje constante para llevar el nivel de carga a 100%.
Etapa 7 : Mantenimiento de carga (13.6 V)
Mantenimiento del nivel de carga de la batería a su máximo nivel.
Etapa 4 : Desulfatado (15.8 V)
Algoritmo de desulfatación de la batería.

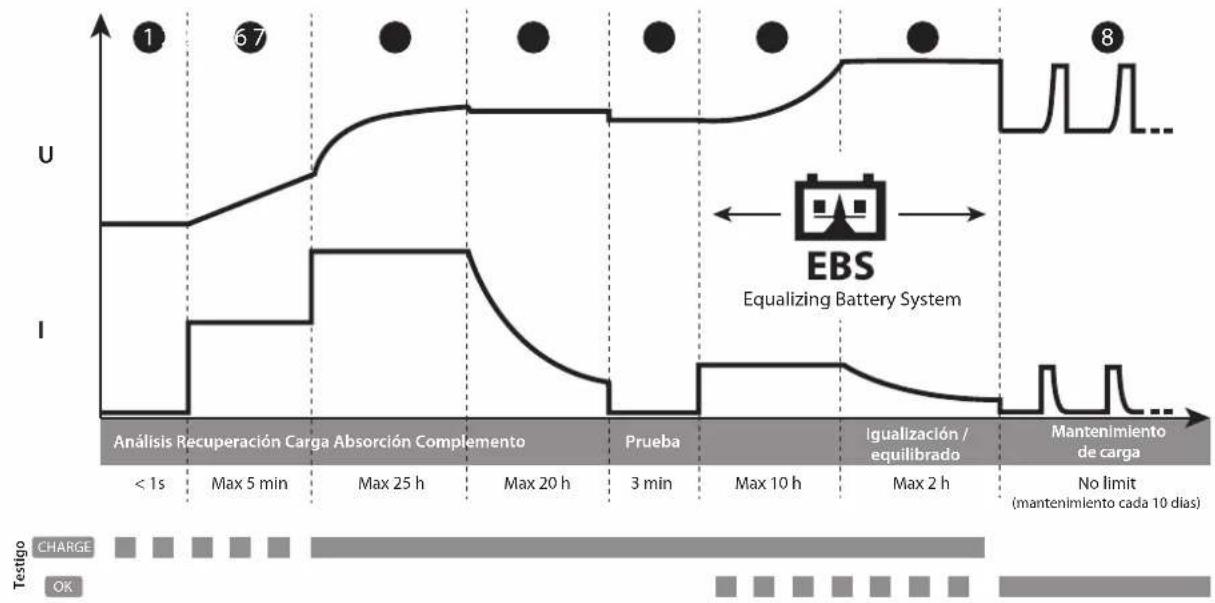

• Curva de carga Litio :
El GYSFLASH 18.12 PL utiliza una curva de carga para litio evolucionada de 8 etapas que garantiza el rendimiento óptimo de su batería LFP.
line
| Time Period | Voltage (U) | Current (I) | | ----------------- | ----------- | ----------- | | < 1s | High | Low | | Max 5 min | Medium | Low | | Max 25 h | High | Low | | Max 20 h | High | Low | | Prueba | Low | Low | | 3 min | Low | Low | | Max 10 h | Low | Low | | Max 2 h | High | Low | | No limit (mantenimiento cada 10 días) | Low | Low |Etapa 1 : Análisis
Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería conectada incorrecta...)
Etapa 5 : Prueba
Prueba de conservación de carga.
Etapa 2 : Recuperación (● 7 - 1 A / ● 12 - 1.6 A / ● 18 A - 1.8 A)
Algoritmo de recuperación tras una descarga profunda.
Etapa 6 : Complemento
Carga con corriente reducida que permite llegar al 100% del nivel de carga.
Etapa 3 : Carga (7 - 7A / 12 - 12A / 18A - 18A)
Carga rápida con corriente máxima que permite llegar al 90% del nivel de carga.
Etapa ⑦ : Igualización / equilibrado (14.4 V)
Equilibrado de las células de la batería.
Etapa 4 : Absorción (13.8 V)
Carga con voltaje constante para llevar el nivel de carga a 98%.
Etapa 8 : Mantenimiento de carga (13.8 V)
Mantenimiento del nivel de carga de la batería a su máximo nivel con carga de mantenimiento cada 10 días.
- Tiempo de carga estimado:
| Corriente de carga | Plomo | ||||||
| 7 | 12 | 18 A | |||||
| Capacidad de la batería | 15 Ah | 50 Ah | 50 Ah | 80 Ah | 80 Ah | 130 Ah | 270 Ah |
| Tiempo de carga0% >>> 90% | 2 h | 7 h | 4 h | 6 h | 4 h | 7 h | 14 h |
| Litio | ||||||
| 7 | 12 | 18 A | ||||
| 7 Ah | 12 Ah | 12 Ah | 20 Ah | 20 Ah | 130 Ah | 270 Ah |
| 1h | 2h | 1h | 2h | 1h | 7h | 14h |
- Protecciones:
El GYSFLASH 18.12 PL posee un conjunto de dispositivos que le protegen contra los cortocircuitos y la inversión de polaridad. Dispone de un sistema anti chispas que evita las chispas cuando se conectar el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.
El GYSFLASH 18.12 PL está equipado con un sensor de temperatura integrado que le permite adaptar su corriente de carga en función de la temperatura ambiente para evitar cualquier sobrecalentamiento de la electrónica interna.
ANOMALÍAS, CAUSAS Y SOLUCIONES
| Anomalías Causas Soluciones | |||
| 1 | El indicador,  | Inversión de polaridadVoltaje de batería demasiado elevadoPinzas en cortocircuito | Compruebe que las pinzas estén bien conectadas.Compruebe que su batería sea de 12V. |
| 2 | El indicador,  andido. | Fallo en la carga, batería no recuperable.Temperatura externa demasiado baja para cargar una batería LFP | Cambie de batería y presione sobreMODEpara reiniciar una carga.Cambie la batería LFP a un lugar atemperado o presione sobre el botónMODE |
| 3 | El indicador,  tras presiona | Fallo térmico | Temperatura ambiente demasiado elevada (>50°C),airear el local y dejar que el cargador se enfríe. |
| 4 | El indicador,  | Cargador en espera (standby) | Presione sobre o correcte una batería al cargador para salir del modo de espera (stand-by). |
| 5 | El indicador,  | Carga interrumpida presionando sobre el botónMODE | Presione de nuevo sobre pour relancer la charge |
GARANTÍA
La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)
La garantía no cubre:
- Todas las otras averías resultando del transporte
- El desgaste normal de las piezas (cables, pinzas...)
- Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
- Los fallos relacionados con el entorno (polución, oxidación, polvo...)
En caso de fallo, regresen la maquina a su distribuidor, adjuntando:
- Un justificativo de compra con fecha (recibo, factura...)
- Una nota explicativa del fallo
