РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 221365 Hendi

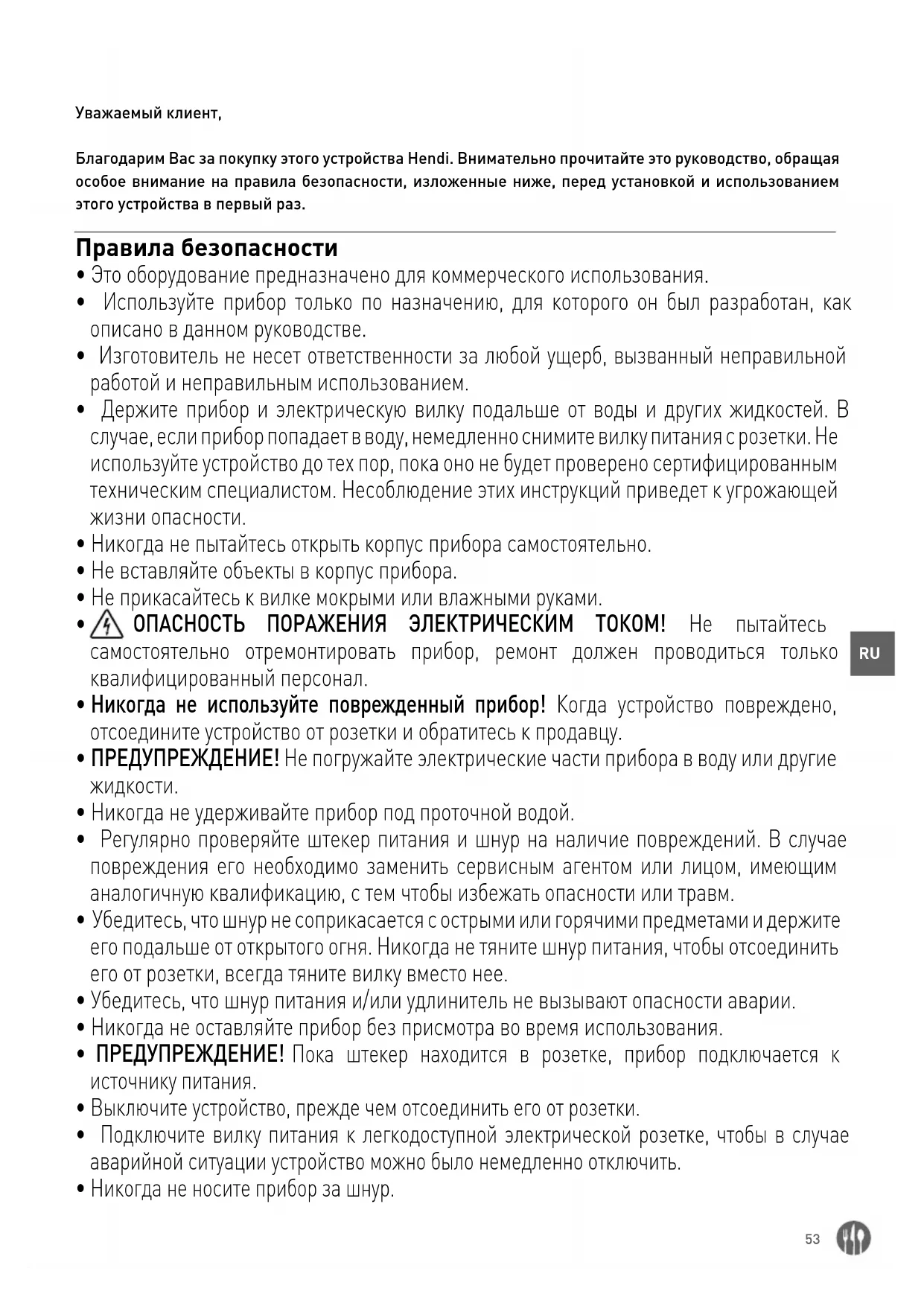

Уважаемый клиент, Благодарим Вас за покупку этого устройства Hendi. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз. Правила безопасности

• Это оборудование предназначено для коммерческого использования.

• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.

• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.

• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.

• Никогда не пытайтесь открыть корпус прибора самостоятельно.

• Не вставляйте объекты в корпус прибора.

• Не прикасайтесь к вилке мокрыми или влажными руками.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.

• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.

• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие

• Никогда не удерживайте прибор под проточной водой.

• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.

• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.

• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.

• Никогда не оставляйте прибор без присмотра во время использования.

• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.

• Выключите устройство, прежде чем отсоединить его от розетки.

• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.54

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.

• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.

• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и

• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.

• Держите устройство и его шнур питания в недоступном для детей месте.

• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением. Специальные правила безопасности

• Всегда электроаппаратуру следует отсоединить от электропитания, если оставляем ее без надзора, перед монтажом, демонтажем и чисткой.

• Эксплуатацию должен осуществлять обученный персонал кухни ресторана, столовой или бара, и т. д.

• Не помещайте устройство на нагреваемые предметы (бензиновая, электрическая, угольная печь и т. д.). Держите устройство вдали от горячих поверхностей и открытого огня. Устройство всегда следует использовать на ровной, устойчивой, чистой, теплоизолированной и сухой поверхности.

• Данное устройство не предназначается для использования с внешним таймером или отдельной системой дистанционного управления.

• Не надевайте свободную одежду во время работы с устройством, подвязывайте длинные волосы.

• Обеспечить вокруг устройства свободное пространство не менее 10 см для целей вентиляции.

• Не допускать удары твердых предметов о наружную поверхность.

• ОСТОРОЖНО! При необходимости следует надежно закрепить кабель питания, чтобы случайно не выдернуть его и не допустить контакта с нагревающейся поверхностью.

• Не допускается очистка, хранение или замена лопастей устройства, пока оно полностью не остынет и не будет отключено от электросети.

• Запрещается погружать устройство в воду или другие жидкости для очистки.

• Запрещается мыть устройство водой или водяной струей. При мойке водой возможна протечка и повышенная опасность поражения электрическим током. Никакие детали устройства нельзя мыть в посудомоечной машине.

• ПРЕДУПРЕЖДЕНИЕ! Не помещайте руки, пальцы, лопатку или ложку в чашку во время работы.55

• Используйте только чашку, входящую в комплект. Выберите подходящую скорость (I или II) для размешивания молока.

• Не заливайте слишком много молока, чтобы не допустить перелива.

• Не допускайте попадания рук и столовых приборов в чашу во время работы, чтобы избежать серьезных травм и повреждения блендера.

• Не снимайте чашу, пока мотор полностью не перестанет работать.

• Никогда не включайте устройство без груза внутри чаши. Предполагаемое использование

• Устройство предназначено для профессио- нального использования.

• Данное устройство предназначена для смеши- вания молока или кофе со льдом и насыщения смеси воздушными пузырьками с помощью входящих в комплект смесителей. Использова- ние устройства для любых других целей может привести к повреждению или травме тела.

• Использование устройства для любых других целей будет рассматриваться, как использо- вание не по назначению. Пользователь будет нести исключительную ответственность за не- правильное использование устройства. Установка заземления Этот прибор относится к классу защиты I и дол- жен быть подключен к защитному грунту. Зазем- ление снижает риск поражения электрическим током, обеспечивая выход провода для электри- ческого тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть под- ключена к розетке, которая правильно установ- лена и заземлена. Обзор основных частей устройства

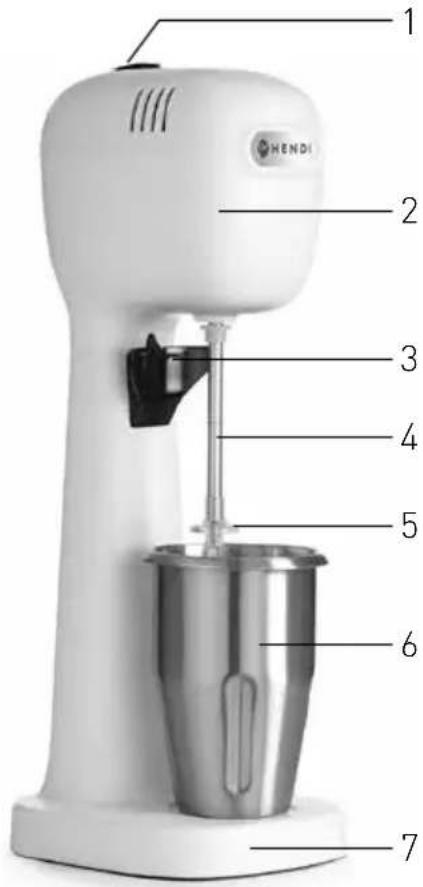

1: Выключатель (“I” — низкая скорость, “II” — вы- сокая скорость) 2: Мотор 3: Держатель чашки 4: Вращающийся вал 5: Смесители (2 одиночных и 2 двухуровневых) 6: 1 Stainless steel Cup 7: Подставка56

Подготовка к первому использованию

• Снимите защитную упаковку и обертку.

• Убедитесь, что устройство не повреждено и все детали имеются в наличии (См. ==> Различные детали аксессуаров:). При наличии поврежде- ний или неполной доставке. Немедленно обра- титесь к поставщику. Не используйте устрой- ство. (См. ==> Гарантия).

• Перед использованием следует очистить устройство (См. ==> Чистка и обслуживание).

• Убедитесь, что устройство полностью сухое.

• Поместите устройство на горизонтальную устойчивую термостойкую поверхность, куда не могут попасть брызги воды.

• Сохраните упаковку, если намереваетесь хра- нить прибор в будущем.

Предупреждение: Убедитесь, что устройство отключено от электросети и выключатель питания нахо- дится в положении “0”.

• Налейте молоко в чашку. (Примечание. Не на- ливайте слишком много молока, чтобы не допу- стить перелива).

• Привинтите смеситель. ПРИМЕЧАНИЕ: Можно использовать на выбор 2 одиночных и 2 двухуровневых смесителя. Используйте двухуровневый смеситель, чтобы подать больше воздуха в смесь и создать бо- лее ровную или крупную воздушную пенку на

• Вставьте чашу с ингредиентами в держатель

• Подключите штекер питания в подходящую электрическую розетку.

• С помощью выключателя можно выбрать 2 ско- рости. Включите устройство, переместив вы- ключатель в положение I (низкая скорость) или II (высокая скорость).

• Выключите устройство, переместив выключа- тельmв положение “0” (исходное положение) после завершения работы.

• Отключите устройство от электросети.

• Выньте чашку для питья. ПРИМЕЧАНИЕ.

• Для предотвращения перегрева не следует ис- пользовать устройство в течение более 3 минут или без молока в чашке.

• Количество пены зависит от вида молока.

• Перед включением прибора убедитесь, что чаша установлена в безопасном положении. Чистка и обслуживание Внимание! Перед чисткой и помещением на хранение всегда отключайте устройство из розетки и да- вайте ему остыть.

• Никогда не погружайте устройство в воду или другие жидкости.

• Очищайте охлажденную наружную поверхность влажной тряпкой или губкой, смоченной сла- бым мыльным раствором.

• Никогда не используйте абразивные губки или моющие средства, проволочные губки или ме- таллические приборы дло очистки внутренних или наружных частей устройства.

• Мойте чашку в теплой мыльной воде после каждого использования. Примечание. Никакие детали устройства нель- зя мыть в посудомоечной машине.

• Перед помещением на хранение необходимо отключить устройство от электрической сети и дать ему полностью остыть.

• Устройство следует хранить в сухом, чистом и прохладном месте.57

Диагностика и устранение неисправностей Если устройство не работает надлежащим обра- зом, используйте следующую таблицу для поиска решения. Если вы не можете решить проблему, свяжитесь с поставщиком / сервисным специа-

Проблемы Возможная причина Возможное решение Устройство не вклю-

- Штекер не подключен в розетку. - Выключатель не установлен в по- ложение I или II - Проверьте розетку, чтобы убедить- ся, что она правильно подключена. - Установите выключатель (7) в поло- жение I или II. Устройство переста- ет работать. - Срабатывает внутренний темпера- турный ограничитель для предот- вращения перегрева мотора Переместите выключатель в поло- жение “0” и отключите устройство от электросети. Дайте устройству пол- ностью остыть в течение 20 ~ 30 ми- нут, прежде чем снова его включать Техническая спецификация № позиции 221600 221617 221624 221631 221648 221655 Рабочее напряже

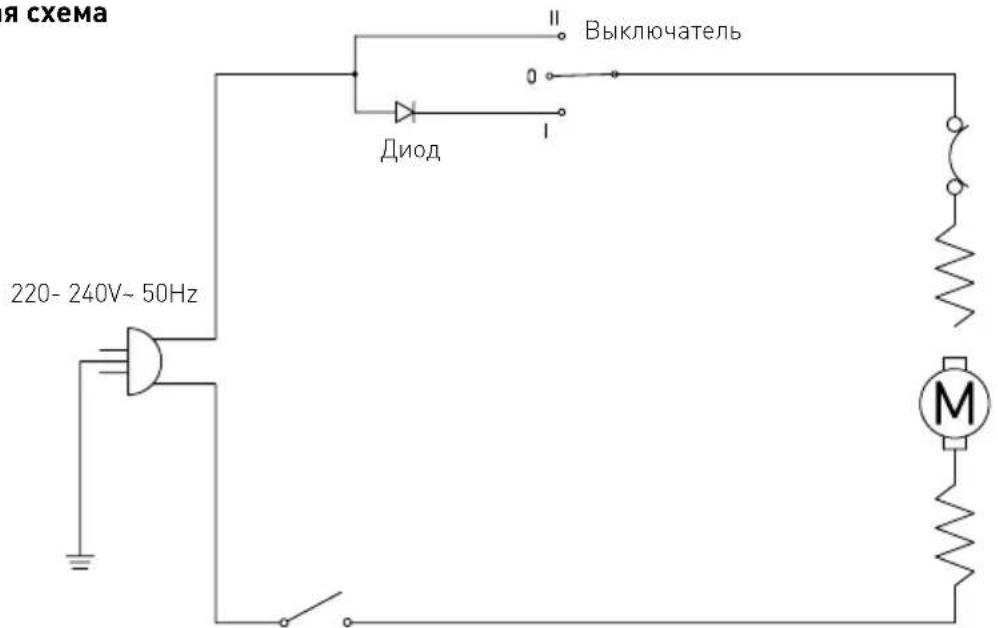

ходная мощность 400 Вт Емкость чашки 0,75 ~ 0,95л Класс защиты Класс I Уровень шума < 75 дБ (A) Скорость (об/мин) Настройка I : 15,000 / Настройка II : 19,000 Цвет Черный Белый Карамель Желтый Красный Синий Размеры 170x196x(H)490мм Масса нетто 4,9кг Примечание. Технические характеристики могут быть изменены без предварительного уведомления. Электрическая схема Микровыключатель

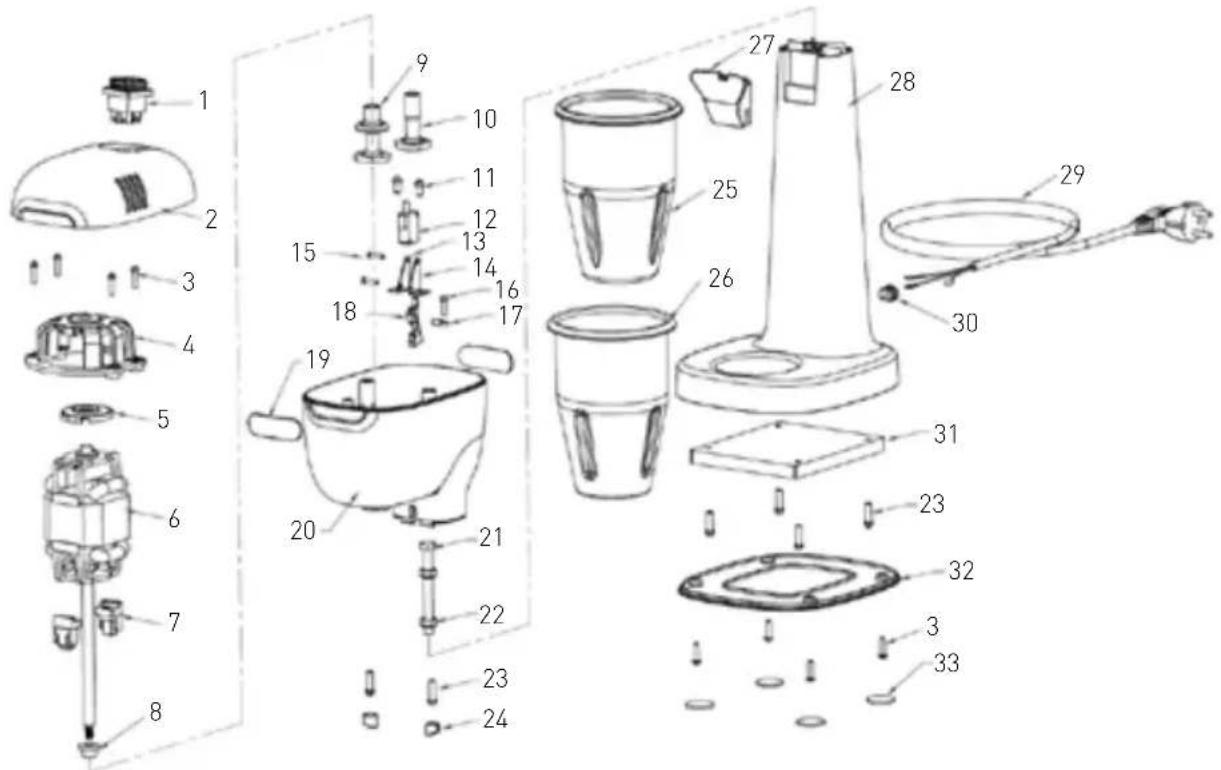

Развернутый чертеж и список деталей

1 Выключатель 1 18 Привод 1 2 Верхняя крышка 1 19 Наклейка с логотипом Hendi 2 3 Винты 4x16 8 20 Корпус мотора снизу 1 4 Монтаж с мотором сверху 1 21 Болт M8x80 1 5 Антивибрационная подставка 1 22 Гайка M8 2 6 Мотор 1 23 Винты 5x18 6 7 Опора для мотора 2 24 Главное отверстие 2 8 Резиновая защита 1 25 Чаша из нержавеющей стали 1 9 Двухуровневый смеситель 2 26 Чаша из поликарбоната 1 10 Одиночный смеситель 2 27 Держатель чашки 1 11 Винты 5x10 2 28 Корпус 1 12 Микровыключатель 1 29 Шнур питания 1 13 Держатель для микропере- ключателя, левый 1 30 Компенсатор натяжения 1 14 Держатель для микропере- ключателя, правый 1 31 Металлический противовес 1 15 Винты M3x14 2 32 Нижняя крышка 1 16 Винты 4x14 1 33 Подкладка под опору 1 17 Вал привода 159

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, ко- торая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использова- лось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ре- монт или на замену в рамках гарантии, следует указать место и дату покупки устройства и прило- жить счет, или чековую квитанцию. Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в тех- нические параметры, указываемые в техниче- ской документации без предупреждения. Утилизация и защита окружающей среды В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответ- ственность за передачу оборудования в соот- ветствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штра- фов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудо- вания способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное обору- дование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рецирку- ляцию и переработку отходов экологически без- опасным способом, как непосредственно, так и в рамках государственной системы.60

Мы оставляем за собой право вносить изменения, ошибки печати и набора.
