MANUAL DE UTILIZADOR 221365 Hendi

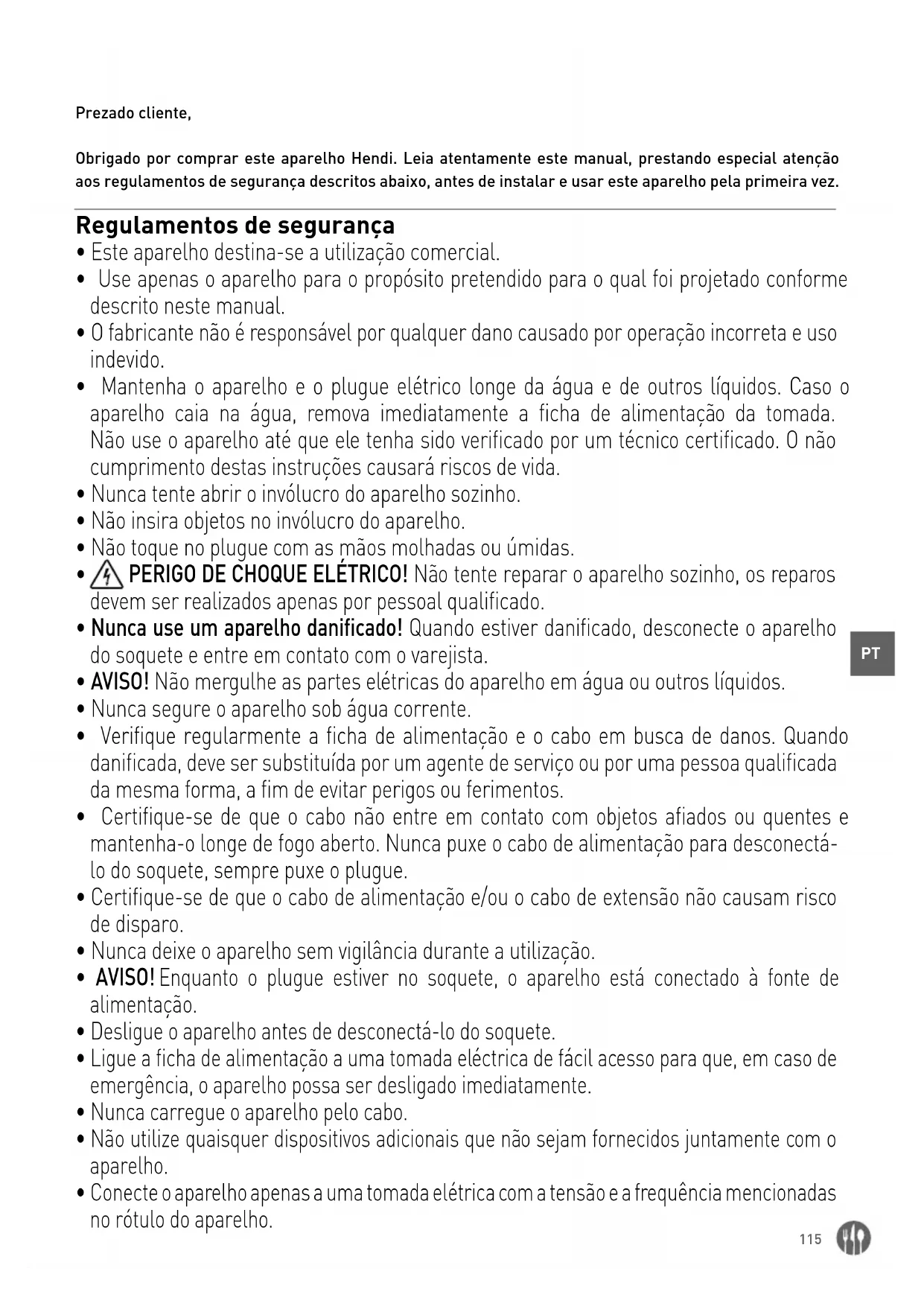

Prezado cliente, Obrigado por comprar este aparelho Hendi. Leia atentamente este manual, prestando especial atenção aos regulamentos de segurança descritos abaixo, antes de instalar e usar este aparelho pela primeira vez. Regulamentos de segurança

• Este aparelho destina-se a utilização comercial.

• Use apenas o aparelho para o propósito pretendido para o qual foi projetado conforme descrito neste manual.

• O fabricante não é responsável por qualquer dano causado por operação incorreta e uso indevido.

• Mantenha o aparelho e o plugue elétrico longe da água e de outros líquidos. Caso o aparelho caia na água, remova imediatamente a ficha de alimentação da tomada. Não use o aparelho até que ele tenha sido verificado por um técnico certificado. O não cumprimento destas instruções causará riscos de vida.

• Nunca tente abrir o invólucro do aparelho sozinho.

• Não insira objetos no invólucro do aparelho.

• Não toque no plugue com as mãos molhadas ou úmidas.

PERIGO DE CHOQUE ELÉTRICO! Não tente reparar o aparelho sozinho, os reparos devem ser realizados apenas por pessoal qualificado.

• Nunca use um aparelho danificado! Quando estiver danificado, desconecte o aparelho do soquete e entre em contato com o varejista.

• AVISO! Não mergulhe as partes elétricas do aparelho em água ou outros líquidos.

• Nunca segure o aparelho sob água corrente.

• Verifique regularmente a ficha de alimentação e o cabo em busca de danos. Quando danificada, deve ser substituída por um agente de serviço ou por uma pessoa qualificada da mesma forma, a fim de evitar perigos ou ferimentos.

• Certifique-se de que o cabo não entre em contato com objetos afiados ou quentes e mantenha-o longe de fogo aberto. Nunca puxe o cabo de alimentação para desconectá- lo do soquete, sempre puxe o plugue.

• Certifique-se de que o cabo de alimentação e/ou o cabo de extensão não causam risco de disparo.

• Nunca deixe o aparelho sem vigilância durante a utilização.

• AVISO! Enquanto o plugue estiver no soquete, o aparelho está conectado à fonte de alimentação.

• Desligue o aparelho antes de desconectá-lo do soquete.

• Ligue a ficha de alimentação a uma tomada eléctrica de fácil acesso para que, em caso de emergência, o aparelho possa ser desligado imediatamente.

• Nunca carregue o aparelho pelo cabo.

• Não utilize quaisquer dispositivos adicionais que não sejam fornecidos juntamente com o aparelho.

• Conecte o aparelho apenas a uma tomada elétrica com a tensão e a frequência mencionadas no rótulo do aparelho.116

• Nunca use outros acessórios que não os recomendados pelo fabricante. Não fazê-lo pode representar um risco de segurança para o usuário e danificar o aparelho. Use apenas peças e acessórios originais.

• Este aparelho não deve ser operado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por pessoas com falta de experiência e conhecimentos.

• Este aparelho não deve, em qualquer circunstância, ser utilizado por crianças.

• Mantenha o aparelho e seu cabo de alimentação fora do alcance das crianças.

• AVISO: SEMPRE desligue o aparelho e desligue da tomada antes da limpeza, manutenção ou armazenamento. Regulamentos especiais de segurança

• Desligue sempre o aparelho da corrente elétrica se não estiver a ser utilizado ou se não estiver a ser utilizado e antes da montagem, desmontagem ou limpeza.

• Este aparelho deve ser operado por pessoal qualificado na cozinha do restaurante, cantinas ou pessoal do bar, etc.

• Não coloque o aparelho sobre um objecto de aquecimento (gasolina, electricidade, fogão a carvão, etc.) Mantenha o aparelho afastado de superfícies quentes e chamas abertas. Utilize sempre o aparelho numa superfície nivelada, estável, limpa, resistente ao calor e seca.

• Este aparelho não se destina a ser operado através de um temporizador externo ou de um sistema de controlo remoto separado.

• Não use roupas largas e os cabelos compridos devem ser amarrados durante a operação.

• Deixe pelo menos 10 cm de espaço em redor do aparelho para fins de ventilação durante a utilização.

• Não utilize utensílios duros para bater na superfície exterior.

• CUIDADO! Passe o cabo de alimentação com segurança, se necessário, para evitar puxar ou entrar em contacto inadvertidamente com a superfície de aquecimento.

• Não limpe, guarde ou substitua a lâmina do aparelho a não ser que esteja completamente arrefecida e desligue da corrente elétrica.

• Não mergulhe o aparelho na água ou noutros líquidos para limpeza.

• Não lave a máquina com água ou jato de água. Lavar com água pode causar fugas e aumentar o risco de choque elétrico. Nenhuma peça pode ser lavada na máquina de lavar loiça.

• AVISO! Não coloque as mãos, os dedos, a espátula ou a colher no copo durante o funcionamento.

• Utilize apenas os copos fornecidos. Escolha a velocidade adequada (I ou II) para misturar leite.

• Não carregue demasiado leite para evitar o transbordo.

• Mantenha as mãos e os utensílios fora do copo durante o funcionamento para evitar a possibilidade de ferimentos graves e/ou danos na liquidificadora.

• Não retire o copo antes de o motor parar completamente.

• Nunca utilize o aparelho sem carga no interior do copo117

• Este aparelho destina-se a utilização profissio- nal.

• Este aparelho foi concebido para misturar leite ou café com gelo e arejar a mistura com os agita- dores fornecidos. Qualquer outra utilização pode provocar danos no aparelho ou lesões pessoais.

• A utilização do aparelho para qualquer outro fim deve ser considerada uma utilização indevida do dispositivo. O utilizador será o único responsável pela utilização indevida do dispositivo. Instalação de aterramento Este aparelho é classificado como classe de pro- tecção I e deve estar ligado a um solo de protec- ção. A aterramento reduz o risco de choque elé- trico fornecendo um fio de escape para a corrente elétrica. Este aparelho está equipado com um cabo de alimentação que possui um fio de aterramento e plugue aterrado. O plugue deve ser conectado a uma tomada que esteja corretamente instalada e aterrada. Visão geral das peças principais do aparelho

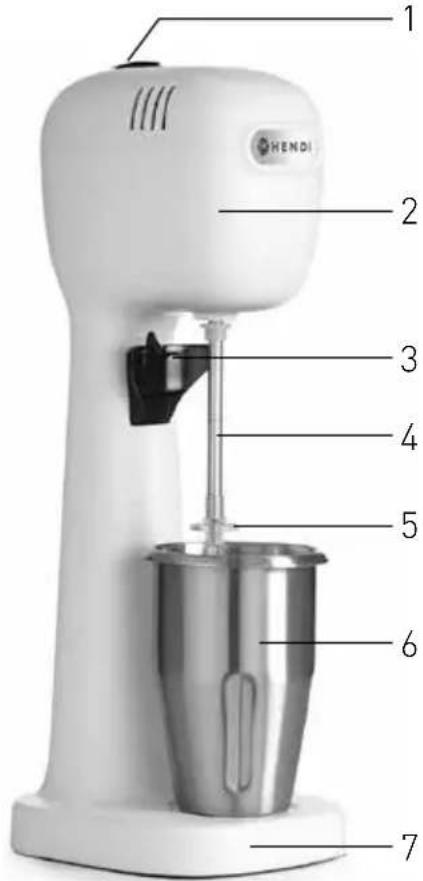

1: Interruptor de alimentação (com “I” para veloci- dade baixa e “II” para velocidade alta) 2: Unidade do motor 3: Suporte para copos 4: Eixo rotativo 5: Agitadores (2 camadas simples e 2 duplas in- cluídas) 6: 1 copo de aço inoxidável e 1 copo de policarbo- nato 7: Base Preparações antes de utilizar pela primeira vez

• Remova todas as embalagens e embalagens de protecção.

• Certifique-se de que o aparelho não está dani- ficado e com todos os acessórios (consulte ==> peças diferentes dos acessórios). Em caso de entrega incompleta e danos. Contacte imediata- mente o fornecedor. Não utilize o aparelho. (Ver ==> Garantia).

• Limpe o aparelho antes da utilização (Consulte == > Limpeza e manutenção).

• Certifique-se de que o aparelho está completa- mente seco.

• Coloque o aparelho numa superfície horizontal, estável e resistente ao calor que seja segura con- tra salpicos de água.

• Guarde a embalagem se pretender armazenar o seu aparelho no futuro.118

Operação Aviso: Certifique-se de que o aparelho está desligado da fonte de alimentação eléctrica e certifique-se de que o interruptor de alimentação está na posição “0”.

• Deite o leite dentro da chávena. (Nota: Não colo- que demasiado para evitar o transbordo).

• Aparafuse a unidade de agitação. NOTA: Existem 2 camadas simples e 2 duplas para seleção. Utilize um agitador de camada du- pla para permitir a entrada de mais ar na mistura e criar uma espuma mais suave ou maior.

• Insira o copo com os ingredientes no suporte para copos.

• Ligue a ficha de alimentação a uma fonte de ali- mentação elétrica adequada.

• O interruptor de alimentação tem 2 velocidades para seleção. Ligue o aparelho rodando o inter- ruptor de alimentação para a posição I (baixa ve- locidade) ou II (alta velocidade).

• Desligue o aparelho rodando o interruptor de ali- mentação para a posição “0” (Posição de nível) se a operação estiver concluída.

• Desligue o aparelho da fonte de alimentação eléctrica.

• Coloque o copo para beber. NOTA:

• Não utilize o aparelho durante mais de 3 minu- tos de cada vez ou sem o ingrediente lácteo no interior do copo para evitar o sobreaquecimento.

• Leite diferente pode ter um resultado de espuma diferente.

• Certifique-se de que o copo está colocado em se- gurança na máquina antes de iniciar a operação. Limpeza e manutenção Atenção: Desligue sempre o aparelho da tomada eléctrica e deixe-o arrefecer completamente antes de limpar e armazenar. Limpeza

• Nunca mergulhe o aparelho em água ou outros líquidos.

• Limpe a superfície exterior arrefecida com um pano ou esponja ligeiramente húmidos com uma solução de sabão suave.

• Nunca utilize esponjas ou detergentes abrasivos, palha-de-aço ou utensílios metálicos para lim- par o interior ou o exterior do aparelho.

• Lave o copo em água morna com sabão após cada utilização. NOTA: Nenhuma peça pode ser lavada na máqui- na de lavar loiça. Armazenamento

• Antes de armazenar, certifique-se sempre de que o aparelho já foi desligado da tomada eléctrica e arrefecido completamente.

• Guarde o aparelho num local fresco, limpo e seco. Resolução de problemas Se o aparelho não funcionar correctamente, verifi- que a solução na tabela abaixo. Se continuar a não conseguir resolver o problema, contacte o fornece- dor/prestador de serviços. Problemas Causa possível Solução possível O aparelho não liga. - A ficha de alimentação não está cor- retamente ligada à tomada elétrica. - Interruptor de alimentação não defi- nido para a posição I ou II - Verifique a ficha de alimentação para se certificar de que está devidamente ligada. - Coloque o interruptor de alimentação na posição I ou II.119

O aparelho pára de funcionar. - O limitador térmico interno é ativado para evitar o sobreaquecimento do motor Rode o interruptor de alimentação para a posição “0” e desligue o apa- relho da tomada. Deixe-o arrefecer completamente durante cerca de 20 ~ 30 minutos antes de voltar a arrancar. Especificação técnica N.o do item 221600 221617 221624 221631 221648 221655 Tensão e frequência de funcionamento

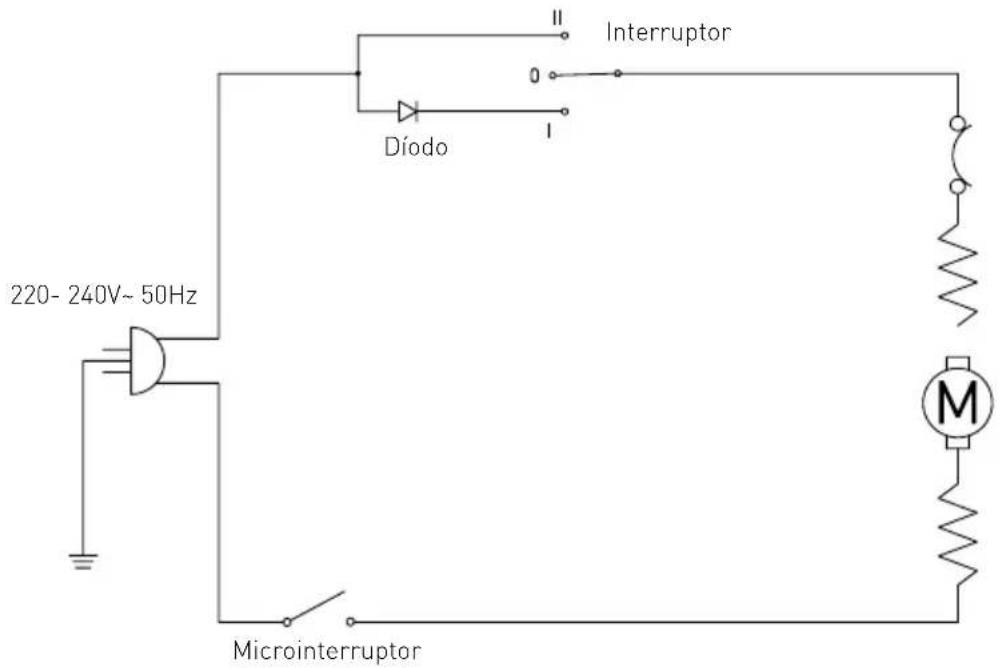

teção Classe I Nível de ruído < 75 dB (A) Velocidade (rpm) Definição I : 15.000 / Definição II : 19.000 Cor Preto Branco Caramelo Amarelo Vermelho Azul Dimensão 170 x 196 x (A)490 mm Peso líquido 4,9 kg OBSERVAÇÃO: As especificações técnicas estão sujeitas a alterações sem notificação prévia. Diagrama elétrico Microinterruptor Díodo Interruptor

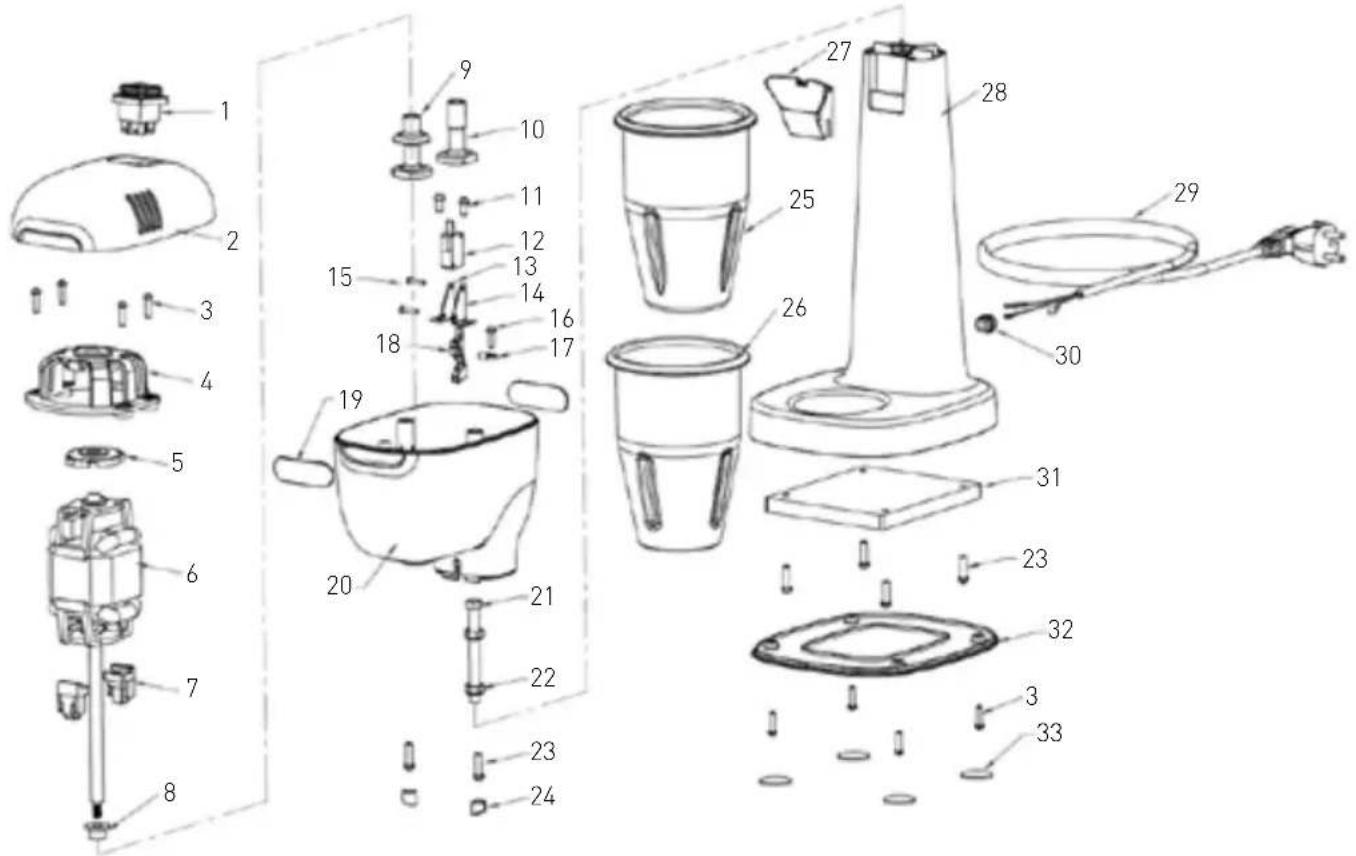

Desenho explodido e lista de peças

N.o de peça Nome da peça Quanti- dade No de peças Nome da peça Quanti- dade 1 Interruptor 1 18 Unidade motora 1 2 Cobertura superior 1 19 Autocolante com logótipo Hendi

4 Parte superior de monta- gem do motor 1 21 Parafuso M8x80 1 5 Almofada anti-vibração 1 22 Porca M8 2 6 Motor 1 23 Parafuso 5x18 6 7 Pé de apoio do motor 2 24 Orifício central 2 8 Proteção de borracha 1 25 Copo de aço inoxidável 1 9 Agitador de camada dupla 2 26 Copo de policarbonato 1 10 Agitador de camada única 2 27 Suporte de copo 1 11 Parafuso 5x10 2 28 Corpo 1 12 Microinterruptor 1 29 Cabo de alimentação 1 13 Suporte do microinterrup- tor esquerdo 1 30 Alívio da tensão 1121

14 Suporte do microinterrup- tor direito 1 31 Metal de contrapeso 1 15 Parafuso M3x14 2 32 Cobertura inferior 1 16 Parafuso 4x14 1 33 Almofada para os pés 1 17 Eixo da unidade motora 1 Garantia Qualquer defeito que afete a funcionalidade do aparelho que se torne aparente no prazo de um ano após a compra será reparado mediante repa- ração gratuita ou substituição, desde que o apare- lho tenha sido utilizado e mantido de acordo com as instruções e não tenha sido abusado ou mal utilizado de forma alguma. Seus direitos estatutá- rios não são afetados. Se o aparelho for reclamado ao abrigo da garantia, indique onde e quando foi comprado e inclua o comprovante de compra (por exemplo, recibo). De acordo com a nossa política de desenvolvimen- to contínuo de produtos, reservamo-nos o direito de alterar as especificações do produto, embala- gem e documentação sem aviso prévio. Descartar & Ambiente Ao desactivar o aparelho, o produto não deve ser eliminado com outros resíduos domésticos. Em vez disso, é sua responsabilidade descartar seus equipamentos de resíduos entregando-os a um ponto de coleta designado. O não cumprimento desta regra pode ser penalizado de acordo com os regulamentos aplicáveis em matéria de eliminação de resíduos. A recolha e reciclagem separadas dos seus equipamentos de resíduos no momento da eliminação ajudará a conservar os recursos na- turais e garantir que sejam reciclados de forma a proteger a saúde humana e o meio ambiente. Para obter mais informações sobre onde você pode deixar seus resíduos para reciclagem, entre em contato com sua empresa local de coleta de resí- duos. Os fabricantes e importadores não assumem a responsabilidade pela reciclagem, tratamento e eliminação ecológica, quer directamente quer através de um sistema público.122
