РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ D9 Max DREAME

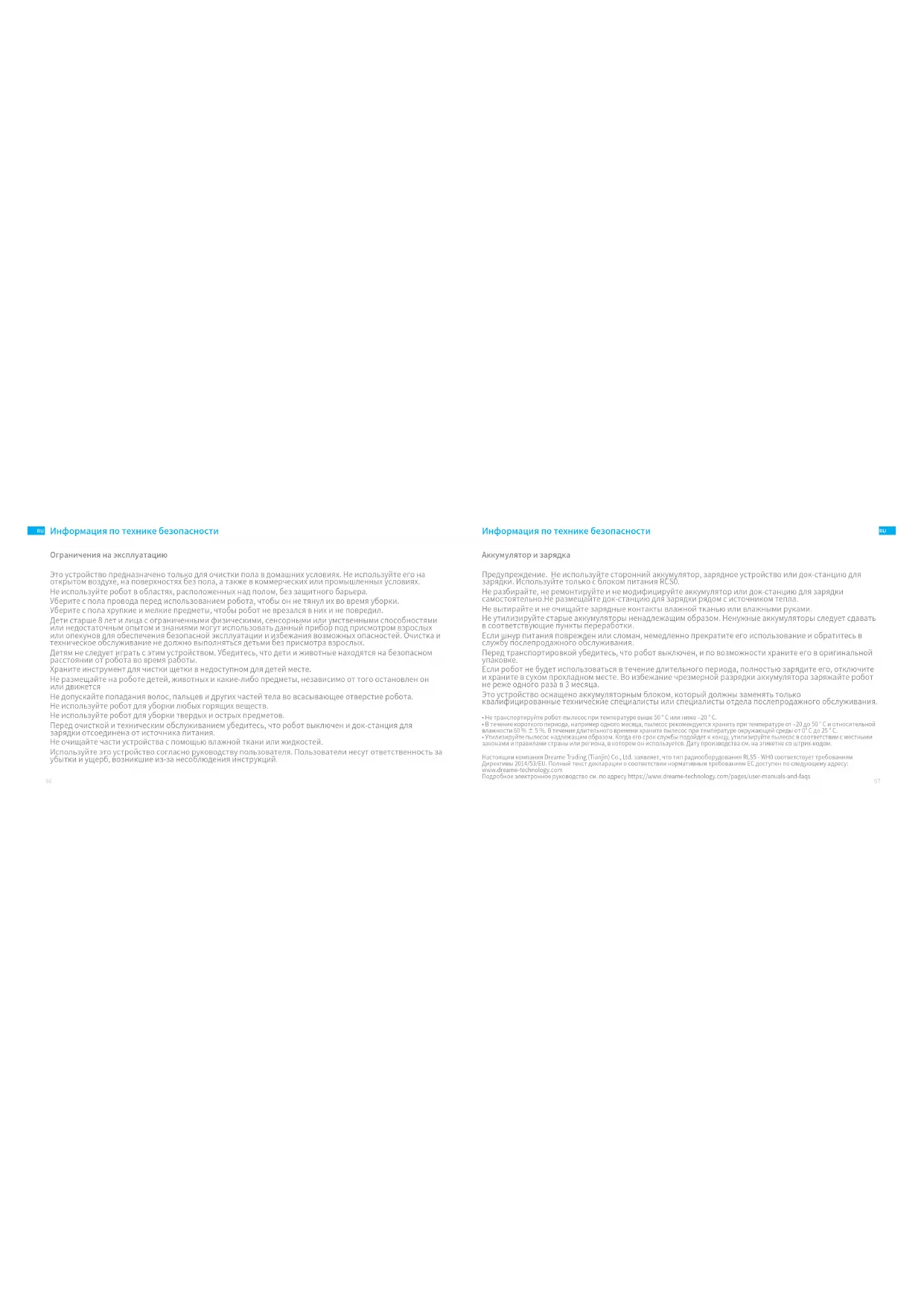

Ограничения на эксплуатацию Информация по технике безопасности Это устройство предназначено только для очистки пола в домашних условиях. Не используйте его на открытом воздухе, на поверхностях без пола, а также в коммерческих или промышленных условиях. Не используйте робот в областях, расположенных над полом, без защитного барьера. Уберите с пола провода перед использованием робота, чтобы он не тянул их во время уборки. Уберите с пола хрупкие и мелкие предметы, чтобы робот не врезался в них и не повредил. Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями могут использовать данный прибор под присмотром взрослых или опекунов для обеспечения безопасной эксплуатации и избежания возможных опасностей. Очистка и техническое обслуживание не должно выполняться детьми без присмотра взрослых. Детям не следует играть с этим устройством. Убедитесь, что дети и животные находятся на безопасном расстоянии от робота во время работы. Храните инструмент для чистки щетки в недоступном для детей месте. Не размещайте на роботе детей, животных и какие-либо предметы, независимо от того остановлен он или движется Не допускайте попадания волос, пальцев и других частей тела во всасывающее отверстие робота. Не используйте робот для уборки любых горящих веществ. Не используйте робот для уборки твердых и острых предметов. Перед очисткой и техническим обслуживанием убедитесь, что робот выключен и док-станция для зарядки отсоединена от источника питания. Не очищайте части устройства с помощью влажной ткани или жидкостей. Используйте это устройство согласно руководству пользователя. Пользователи несут ответственность за убытки и ущерб, возникшие из-за несоблюдения инструкций. Аккумулятор и зарядка

• Не транспортируйте робот-пылесос при температуре выше 50 ° C или ниже –20 ° C.

• В течение короткого периода, например одного месяца, пылесос рекомендуется хранить при температуре от –20 до 50 ° C и относительной влажности 60 % ± 5 %. В течение длительного времени храните пылесос при температуре окружающей среды от 0° C до 25 ° C.

• Утилизируйте пылесос надлежащим образом. Когда его срок службы подойдет к концу, утилизируйте пылесос в соответствии с местными законами и правилами страны или региона, в котором он используется. Дату производства см. на этикетке со штрих-кодом. Информация по технике безопасности Предупреждение. Не используйте сторонний аккумулятор, зарядное устройство или док-станцию для зарядки. Используйте только с блоком питания RCS0. Не разбирайте, не ремонтируйте и не модифицируйте аккумулятор или док-станцию для зарядки самостоятельно.Не размещайте док-станцию для зарядки рядом с источником тепла. Не вытирайте и не очищайте зарядные контакты влажной тканью или влажными руками. Не утилизируйте старые аккумуляторы ненадлежащим образом. Ненужные аккумуляторы следует сдавать в соответствующие пункты переработки. Если шнур питания поврежден или сломан, немедленно прекратите его использование и обратитесь в службу послепродажного обслуживания. Перед транспортировкой убедитесь, что робот выключен, и по возможности храните его в оригинальной

Если робот не будет использоваться в течение длительного периода, полностью зарядите его, отключите и храните в сухом прохладном месте. Во избежание чрезмерной разрядки аккумулятора заряжайте робот не реже одного раза в 3 месяца. Это устройство оснащено аккумуляторным блоком, который должны заменять только квалифицированные технические специалисты или специалисты отдела послепродажного обслуживания. Настоящим компания Dreame Trading (Tianjin) Co., Ltd. заявляет, что тип радиооборудования RLS5 - WH0 соответствует требованиям Директивы 2014/53/EU. Полный текст декларации о соответствии нормативным требованиям ЕС доступен по следующему адресу: www.dreame-technology.com Подробное электронное руководство см. по адресу https://www.dreame-technology.com/pages/user-manuals-and-faqs98

Описание изделия Примечание. Все иллюстрации в данном руководстве приведены исключительно для справки. По внешним параметрам изделия ориентируйтесь на его фактический вид. Зарядная док-станция Водяной бак Боковая щетка Чистящий инструмент Шнур питания

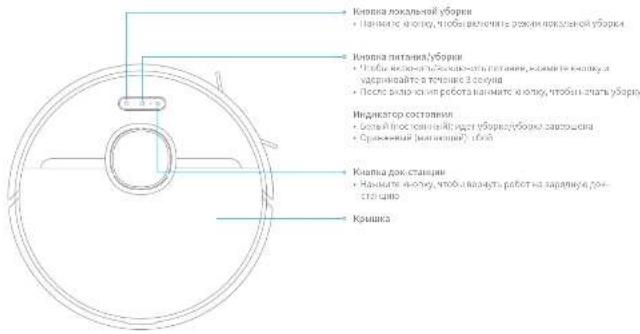

Описание изделия Кнопка локальной уборки

• Нажмите кнопку, чтобы включить режим локальной уборки Кнопка питания/уборки

• Чтобы включить/выключить питание, нажмите кнопку и удерживайте в течение 3 секунд

• После включения робота нажмите кнопку, чтобы начать уборку Индикатор состояния

• Белый (постоянный): идет уборка/уборка завершена

• Оранжевый (мигающий): сбой Кнопка док-станции

• Нажмите кнопку, чтобы вернуть робот на зарядную док-

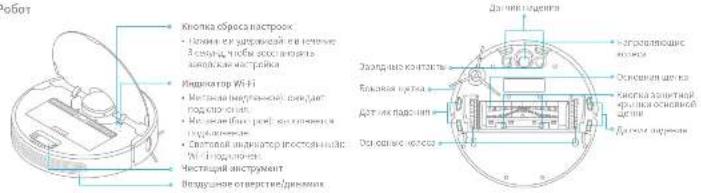

Датчики робота Описание изделия Кнопка сброса настроек

• Нажмите и удерживайте в течение 3 секунд, чтобы восстановить заводские настройки Индикатор Wi-Fi

• Мигание (медленное): ожидает подключения.

• Мигание (быстрое): выполняется подключение.

• Световой индикатор (постоянный): Wi-Fi подключен. Чистящий инструмент Воздушное отверстие/динамик Лазерного датчика расстояния Датчик возврата на док-станцию амортизатор Датчик края Датчик падения Датчик падения Датчик падения Основные колеса Основная щетка Кнопка защитной крышки основной

Боковая щетка Зарядные контакты Контейнер для пыли Модуль швабры Зарядная док-станция Описание изделия Водозаборное отверстие Водяной бак

Крышка контейнера для

Кнопка выпуска контейнера для пыли Сигнальная зона Зарядные пластины Порт питания Кнопка выпуска водяного бака102

Домашняя уборка Перед началом уборки уберите с пола шнуры (включая шнур питания зарядной док-станции), полотенца, тапки, игрушки и другие посторонние предметы, чтобы исключить возможность спутывания, наезда и удара робота в процессе уборки. Откройте дверь помещения, в котором будет проводиться уборка, и расставьте мебель на правильные места, чтобы освободить больше пространства для уборки. Не становитесь перед роботом, в дверном проеме и в узком проходе, чтобы робот мог корректно распознать зону предстоящей уборки. Перед началом уборки оградите все отвесные или низкие участки, чтобы робот не упал и не застрял. ＞ 1,5 m＞ 0,5 m＞ 0,5 m

1. Снимите защитную пленку

3. Установите зарядную док-станцию на ровную

поверхность у стены и подключите питание

2. Установите боковую щетку

4. Установите робот на зарядную станцию для подзарядки.

Робот автоматически включится и начнет подзарядку Подготовка к подзарядке Примечание.

Убедитесь, что на расстоянии 0,5 метра от боковых сторон и 1,5 метра спереди док- станции отсутствуют посторонние предметы.

Уберите все посторонние шнуры, чтобы робот не запутался в них и не смог случайно сместить или отсоединить зарядную док-станцию.

Убедитесь, что робот и зарядная док-станция находятся в зоне действия Wi-Fi, чтобы эффективно управлять роботом через мобильное приложение.

Не размещайте зарядную док-станцию в местах, подверженных воздействию прямых солнечных лучей, или в зонах, отгороженных посторонними предметами, так как это может помешать роботу вернуться на зарядную док-станцию. Индикатор уровня заряда аккумулятора

Белый: уровень заряда аккумулятора выше 15 %.

Оранжевый: уровень заряда аккумулятора ниже или равен 15 %. Примечание.

Перед первым использованием полностью зарядите аккумулятор.

Для гарантии безопасности зарядки и во избежание повреждения поверхности пола влажной шваброй, не устанавливайте модуль швабры во время зарядки. Примечание. Когда боковая щетка будет установлена на правильное место, раздастся

Снимите защитную пленку с обеих сторон противоударного буфера и зарядной док-станции.104

1. Загрузка приложения Mi Home/Xiaomi Home

Данное изделие поддерживается приложением Mi Home/Xiaomi Home*. Управляйте своим устройством и взаимодействуйте с другими домашними устройствами в этом приложении. Подключение к приложению Mi Home/Xiaomi Home Найдите и скачайте приложение Mi Home/Xiaomi Home через поисковый запрос в магазине мобильных приложений или отсканировав QR-код

Откройте верхнюю крышку, чтобы появился индикатор Wi-Fi. Одновременно с этим нажмите и удерживайте кнопки " " и " ", пока не услышите голосовую подсказку "Ожидание настройки сети". Как только индикатор Wi-Fi начнет медленно мигать, робот перейдет в режим подключения к сети. Примечание.

Функция беспроводной сети поддерживает только Wi-Fi с частотой 2.4ГГц.

Версия приложения Mi Home/Xiaomi Home могла обновиться, поэтому фактический процесс настройки может отличаться от описанного выше. Следуйте инструкциям для текущей версии приложения Mi Home/Xiaomi Home. Примечание. Если ваш телефон не может подключиться к роботу, сбросьте настройки Wi-Fi и добавьте устройство повторно. Индикатор Wi-Fi

• Мигание (медленное): ожидает подключения.

• Мигание (быстрое): выполняется подключение.

• Световой индикатор (постоянный): Wi-Fi

Откройте приложение Mi Home/Xiaomi Home, нажмите " " в верхнем правом углу и войдите на страницу добавления устройства. Затем нажмите " " в вехнем правом углу и отсканируйте QR-код, чтобы добавить устройство “Робот-пылесос Dreame D9”. Следуйте подсказкам для завершения подключения.

2. Добавление устройства

1. Включение/выключение

5. Режим "Не беспокоить"

Руководство по эксплуатации Нажмите и удерживайте кнопку в течение 3 секунд, чтобы загорелся индикатор питания (постоянный) и робот перешел в режим ожидания. Чтобы выключить робот, нажмите и удерживайте кнопку в течение 3 секунд, когда робот окажется в неподвижном положении. В приложении Mi Home/Xiaomi Home доступны четыре режима уборки: тихий, стандартный, интенсивный и турборежим. Стандартный режим установлен по умолчанию. Пауза: нажмите любую кнопку, чтобы приостановить робот во время

Режим сна: если в течение 10 минут робот не получит задачу, он автоматически перейдет в режим сна, а индикаторы питания и зарядки погаснут. Нажмите любую кнопку, чтобы активировать робот. В режиме "Не беспокоить" робот не сможет автоматически продолжить задачу уборки. Индикатор питания остается выключенным. С помощью приложения вы можете включить режим "Не беспокоить" или изменить его временной диапазон.(Данный режим настроен по умолчанию с 22:00 до 08:00). Нажмите кнопку , чтобы включить робот. После включения робот начнет планирование маршрута уборки по отсканированной карте. Затем робот методично уберет каждую зону по S-образному машруту, предварительно очистив зону вдоль стены, для повышения эффективности уборки. Примечание. Если уровень заряда батареи слишком низкий, робот автоматически вернется на зарядную док-станцию. После подзарядки до необходимой мощности робот вернется на последний участок и продолжит незавершенную задачу уборки. (Необходимо заранее открыть функцию возобновления уборки в приложении). Примечание.

Если робот не находится на подзарядке, он автоматически выключится через 12 часа в режиме сна.

В случае остановки робота поместите его на зарядную док-станцию для завершения текущей задачи уборки. Примечание.

Если установлен режим "Запланированная уборка", робот выполнит уборку даже в режиме "Не беспокоить".

Если осталась незавершенная задача, робот продолжит ее выполнение после истечения вречени действия режима "Не беспокоить".106

6. Режим локальной уборки 7. Режим "Запланированная уборка"

8. Больше функций приложения

Руководство по эксплуатации Если робот находится в режиме ожидания или приостановлен, нажмите и удерживайте кнопку в течение 3 секунд, чтобы перейти в режим локальной уборки. В этом режиме робот будет убирать зону в радиусе 1,5 × 1,5 метра вокруг себя. После завершения локальной уборки робот автоматически вернется в изначальное положение и отключится. В приложении Mi Home/Xiaomi Home доступна настройка режима "Запланированная уборка". Робот автоматически начнет уборку в назначенное время и вернется на зарядную док-станцию после завершения уборки. Примечание. После активации режима локальной уборки текущая задача уборки будет завершена. Следуйте инструкциям в интерфейсе приложения, чтобы использовать больше функций. Версия приложения могла быть обновлена или частично изменена. Следуйте инструкциям для текущей версии приложения. 1,5 m 1,5 m

9. Функция уборки шваброй

Руководство по эксплуатации Для достижения лучшего результата уборки рекомендуется начать использовать режим швабры после 3 применений робота.

1) Намочите губку швабры и отожмите излишки воды. Вставьте губку до

упора в паз водяного бака, пока она не будет надежно закреплена.

3) Вставьте водяной бак ровно в задней части робота, пока не услышите

щелчок. Начните уборку нажатием кнопки или через приложение Mi Home/Xiaomi Home.

2) Откройте крышку водяного бака, наполните бак чистой водой и плотно

4) Надавите на два боковых зажима внутрь и толкните водяной бак назад,

чтобы извлечь его. Примечание. Не рекомендуется использовать функцию уборки шваброй на коврах. По мере необходимости регулируйте подачу воды к швабре с помощью мобильного приложения.Примечание. Не используйте чистящие и дезинфицирующие средства.Примечание. Снимите модуль швабры, если робот находится на подзарядке или не используется, вылейте оставшуюся в баке воду и очистите губку швабры, чтобы предотвратить появление плесени и неприятного запаха.

Очистка контейнера для пыли и фльтра Регулярный уход

1. Откройте верхнюю крышку робота-пылесоса и надавите на зажимы

контейнера для пыли, чтобы извлечь его.

2. Откройте крышку контейнера для пыли так, как показано на стрелке, и

освободите содержимое контейнера.

3. Снимите фильтр, постучите по корпусу фильтра, чтобы удалить как

4. Промойте контейнер для пыли и фильтр водой, а затем

установите их на положенное место, предварительно просушив. Примечание. Не пытайтесь очистить фильтр щеткой или пальцами. Примечание.

Для очистки фильтра следует использовать только чистую воду. Не применяйте моющие средства.

Используйте фильтр только после полной просушки . Очистка модуля швабры Регулярный уход

1. Нажмите на зажимы в боковой части водяного бака, снимите модуль

швабры и извлеките губку.

3. Промойте водой и высушите губку швабры.

2. Слейте оставшуюся воду из водяного бак. Промойте бак водой и

протрите насухо или оставьте высыхать естественным путем.

4. Если поток воды слабый или вода распределяется неравномерно,

очистите воздушное отверстие в верхней части крышки водяного бака. Примечание. Не подвергайте бак воздействию прямых солнечных лучей. Примечание.

После окончания использования извлеките губку из модуля швабры, чтобы грязная вода не вылилась обратно в бак и не засорила отверстие для воды.

Для оптимальной работы робота рекомендуется менять губку швабры каждые 3–6 мес.110

Очистка основной щетки Очистка боковых щеток Очистка основного колеса/направляющих колес Регулярный уход Надавите на зажимы с обоих сторон основной щетки внутрь, чтобы снять защиту, и извлеките щетку по направлению вверх. Снимите боковые щетки. Очистите щетки с помощью чистящего инструмента. Снимите крышки с обоих сторон основной щетки, как показано на рисунке. Удалите спутанные волосы с щетки и подшипников с помощью чистящего инструмента. Примечание. Если на щетке осталось много спутанных волос, не тяните их с силой, чтобы не повредить щетку. Примечание. Поверните оси колес с помощью мелких инструментов. Очистка Лазерного датчика расстояния/Датчика возврата на зарядку/Датчика края Очистка зарядных контактов Очистите датчик падения Регулярный уход Примечание. Для очистки внутренней поверхности робота или зарядной док-станции с чувствительными электроэлементами используйте сухое полотенце. Не используйте влажное полотенце, чтобы избежать повреждений из-за воды. Перезапуск робота Если робот перестал реагировать и не выключается, выключите его принудительно, нажав и удерживая кнопку в течение 10 секунд. Затем нажмите и удерживайте кнопку в течение 3 секунд, чтобы включить робот повторно. Аккумулятор В робот встроен высокоэффективный литий-ионный аккумуляторный блок. При ежедневном использовании заряжайте аккумулятор полностью, чтобы поддерживать технические характеристики аккумулятора. Если робот не используется в течение долгого времени, отключите его и уберите на хранение. Во избежание повреждений из-за чрезмерной разрядки робот необходимо подзаряжать не реже, чем один раз в три месяца.112

Тип проблемы Робот не включается Робот не заряжается Робот не возвращается на зарядную док-станцию Посторонние звуки во время

Робот стал хуже убирать или оставляет после себя грязь Робот не подключается к Wi-Fi Не работает режим "Запланированная уборка" Сбой в работе робота

Низкий уровень заряда аккумулятора. Зарядите робот на зарядной док-станции, а затем повторите попытку. Температура окружающей среды слишком низкая (ниже 0°C) или слишком высокая (выше 40°C). Диапазон рабочей температуры робота: от 0°C до 40°C. Зарядная док-станция не подключена к источнику питания. Убедитесь, что оба конца шнура питания подключены

Слабый контакт. Очистите зарядные пластины док-станции и зарядные контакты робота. Вокруг зарядной док-станции слишком много препятствий. Разместите док-станцию на открытом участке. Очистите сигнальную зону док-станции. Контейнер для пыли заполнен. Очистите его. Фильтр забит. Очистите его. В основную щетку попал посторонний предмет. Уберите его. Сбой подключения к беспроводной сети Wi-Fi. Сбросьте настройки Wi-Fi, загрузите последнюю версию приложения Mi Home/Xiaomi Home, а затем попробуйте подключиться повторно. Функция определения местоположения не открывается. Убедитесь, что в приложении Mi Home/Xiaomi Home включена функция определения местоположения. Слабый сигнал Wi-Fi. Переместите робот в зону с устойчивым сигналом Wi-Fi. Робот не поддерживает Wi-Fi с частотой 5 ГГц. Убедитесь, что ваш робот подключен к Wi-Fi 2.4 ГГц. Неверное имя пользователя или пароль домашнего Wi-Fi. Убедитесь, что имя пользователя и пароль введены

Низкий уровень заряда аккумулятора. Своевременно подзарядите робот, чтобы включить режим "Запланированная уборка". В основной и боковой щетках или в одном из основных колес мог застрять посторонний предмет. Остановите робот и удалите весь мусор. Выключите и перезапустите робот. Вопросы и ответы Тип проблемы Если робот постоянно находится на док-станции, сколько электроэнергии он потребляет? Модуль швабры не подает воду или подает незначительный объем воды Робот не продолжает уборку после

Робот не возвращается на зарядную док-станцию после изменения местоположения

На док-станции робот потребляет очень мало электроэнергии, а постоянная подзарядка позволяет поддерживать технические характеристики аккумулятора. Убедитесь, что в водяном баке есть вода. Очистите губку швабры, если она загрязнилась. Убедитесь, что губка швабры установлена правильно в соответствии с руководством по эксплуатации. Своевременно очищайте воздушное отверстие в в ерхней части крышки водяного бака. После изменения местоположения робот будет заново определять свое положение. После сбоя определения местоположения робот начнет повторно генерировать карту. Если зарядная док-станция расположена слишком далеко, робот не сможет вернуться. Необходимо поместить робот на зарядную док-станцию вручную. Убедитесь, что робот не перешел в режим "Не беспокоить", в котором он не может возобновить уборку. Робот не может продолжить уборку, если его зарядили или вернули на зарядную док-станцию вручную. Вопросы и ответы114
