РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CS 1000 Christopeit

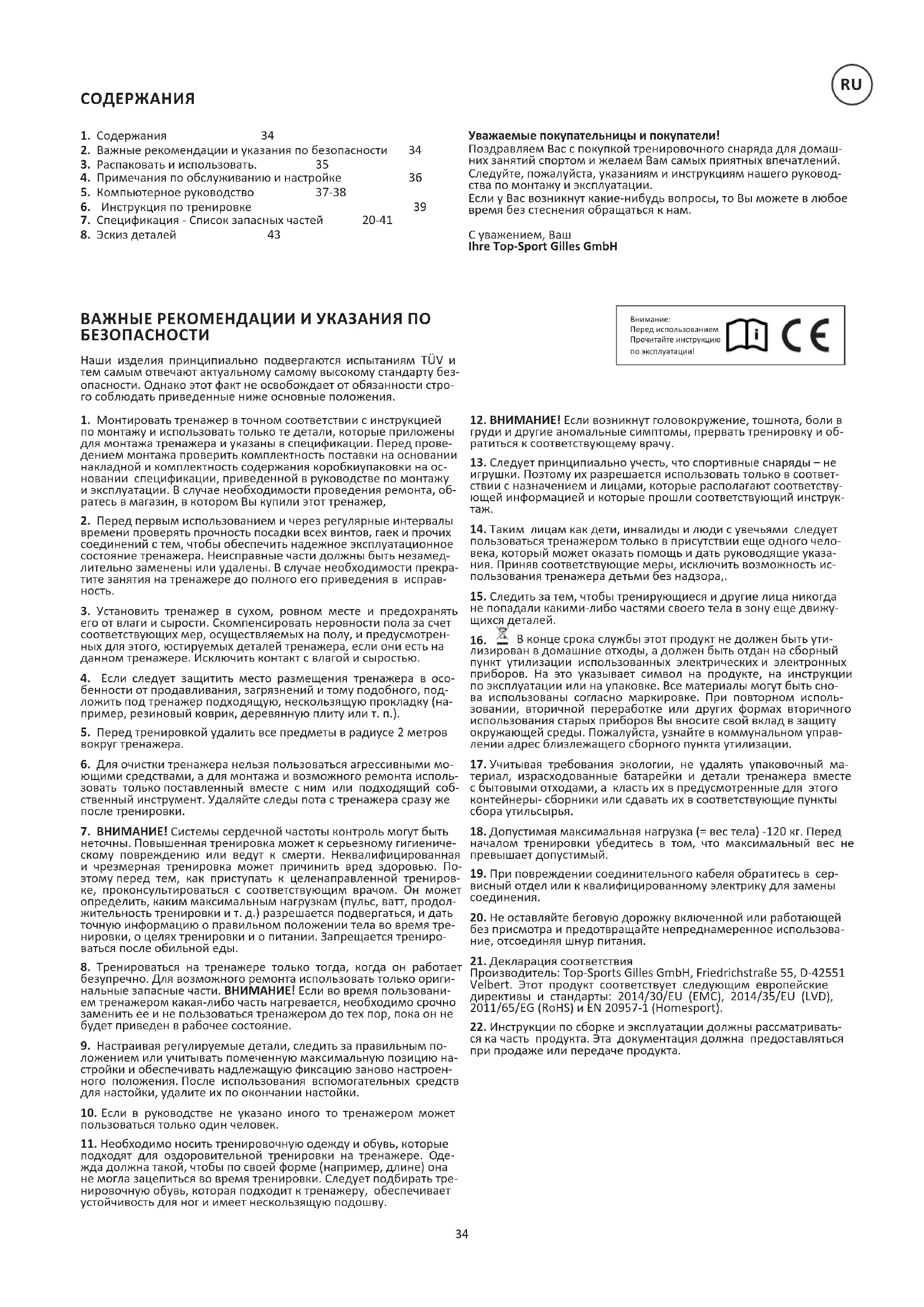

ВАЖНЫЕ РЕКОМЕНДАЦИИ И УКАЗАНИЯ ПО БЕЗОПАСНОСТИ Уважаемые покупательницы и покупатели! Поздравляем Вас с покупкой тренировочного снаряда для домаш- них занятий спортом и желаем Вам самых приятных впечатлений. Следуйте, пожалуйста, указаниям и инструкциям нашего руковод- ства по монтажу и эксплуатации. Если у Вас возникнут какие-нибудь вопросы, то Вы можете в любое время без стеснения обращаться к нам. С уважением, Ваш Ihre Top-Sport Gilles GmbH Наши изделия принципиально подвергаются испытаниям TÜV и тем самым отвечают актуальному самому высокому стандарту без- опасности. Однако этот факт не освобождает от обязанности стро- го соблюдать приведенные ниже основные положения.

1. Монтировать тренажер в точном соответствии с инструкцией

по монтажу и использовать только те детали, которые приложены для монтажа тренажера и указаны в спецификации. Перед прове- дением монтажа проверить комплектность поставки на основании накладной и комплектность содержания коробкиупаковки на ос- новании спецификации, приведенной в руководстве по монтажу и эксплуатации. В случае необходимости проведения ремонта, об- ратесь в магазин, в котором Вы купили этот тренажер,

2. Перед первым использованием и через регулярные интервалы

времени проверять прочность посадки всех винтов, гаек и прочих соединений с тем, чтобы обеспечить надежное эксплуатационное состояние тренажера. Неисправные части должны быть незамед- лительно заменены или удалены. В случае необходимости прекра- тите занятия на тренажере до полного его приведения в исправ-

3. Установить тренажер в сухом, ровном месте и предохранять

его от влаги и сырости. Скомпенсировать неровности пола за счет соответствующих мер, осуществляемых на полу, и предусмотрен- ных для этого, юстируемых деталей тренажера, если они есть на данном тренажере. Исключить контакт с влагой и сыростью.

4. Если следует защитить место размещения тренажера в осо-

бенности от продавливания, загрязнений и тому подобного, под- ложить под тренажер подходящую, нескользящую прокладку (на- пример, резиновый коврик, деревянную плиту или т. п.).

5. Перед тренировкой удалить все предметы в радиусе 2 метров

6. Для очистки тренажера нельзя пользоваться агрессивными мо-

ющими средствами, а для монтажа и возможного ремонта исполь- зовать только поставленный вместе с ним или подходящий соб- ственный инструмент. Удаляйте следы пота с тренажера сразу же после тренировки.

7. ВНИМАНИЕ! Системы сердечной частоты контроль могут быть

неточны. Повышенная тренировка может к серьезному гигиениче- скому повреждению или ведут к смерти. Неквалифицированная и чрезмерная тренировка может причинить вред здоровью. По- этому перед тем, как приступать к целенаправленной трениров- ке, проконсультироваться с соответствующим врачом. Он может определить, каким максимальным нагрузкам (пульс, ватт, продол- жительность тренировки и т. д.) разрешается подвергаться, и дать точную информацию о правильном положении тела во время тре- нировки, о целях тренировки и о питании. Запрещается трениро- ваться после обильной еды.

8. Тренироваться на тренажере только тогда, когда он работает

безупречно. Для возможного ремонта использовать только ориги- нальные запасные части. ВНИМАНИЕ! Если во время пользовани- ем тренажером какая-либо часть нагревается, необходимо срочно заменить ее и не пользоваться тренажером до тех пор, пока он не будет приведен в рабочее состояние.

9. Настраивая регулируемые детали, следить за правильным по-

ложением или учитывать помеченную максимальную позицию на- стройки и обеспечивать надлежащую фиксацию заново настроен- ного положения. После использования вспомогательных средств для настойки, удалите их по окончании настойки.

10. Если в руководстве не указано иного то тренажером может

пользоваться только один человек.

11. Необходимо носить тренировочную одежду и обувь, которые

подходят для оздоровительной тренировки на тренажере. Оде- жда должна такой, чтобы по своей форме (например, длине) она не могла зацепиться во время тренировки. Следует подбирать тре- нировочную обувь, которая подходит к тренажеру, обеспечивает устойчивость для ног и имеет нескользящую подошву.

12. ВНИМАНИЕ! Если возникнут головокружение, тошнота, боли в

груди и другие аномальные симптомы, прервать тренировку и об- ратиться к соответствующему врачу.

13. Следует принципиально учесть, что спортивные снаряды – не

игрушки. Поэтому их разрешается использовать только в соответ- ствии с назначением и лицами, которые располагают соответству- ющей информацией и которые прошли соответствующий инструк-

14. Таким лицам как дети, инвалиды и люди с увечьями следует

пользоваться тренажером только в присутствии еще одного чело- века, который может оказать помощь и дать руководящие указа- ния. Приняв соответствующие меры, исключить возможность ис- пользования тренажера детьми без надзора,.

15. Следить за тем, чтобы тренирующиеся и другие лица никогда

не попадали какими-либо частями своего тела в зону еще движу- щихся деталей.

В конце срока службы этот продукт не должен быть ути- лизирован в домашние отходы, а должен быть отдан на сборный пункт утилизации использованных электрических и электронных приборов. На это указывает символ на продукте, на инструкции по эксплуатации или на упаковке. Все материалы могут быть сно- ва использованы согласно маркировке. При повторном исполь- зовании, вторичной переработке или других формах вторичного использования старых приборов Вы вносите свой вклад в защиту окружающей среды. Пожалуйста, узнайте в коммунальном управ- лении адрес близлежащего сборного пункта утилизации.

17. Учитывая требования экологии, не удалять упаковочный ма-

териал, израсходованные батарейки и детали тренажера вместе с бытовыми отходами, а класть их в предусмотренные для этого контейнеры- сборники или сдавать их в соответствующие пункты сбора утильсырья.

18. Допустимая максимальная нагрузка (= вес тела) -120 кг. Перед

началом тренировки убедитесь в том, что максимальный вес не превышает допустимый.

19. При повреждении соединительного кабеля обратитесь в сер-

висный отдел или к квалифицированному электрику для замены соединения.

20. Не оставляйте беговую дорожку включенной или работающей

без присмотра и предотвращайте непреднамеренное использова- ние, отсоединяя шнур питания.

21. Декларация соответствия

Производитель: Top-Sports Gilles GmbH, Friedrichstraße 55, D-42551 Velbert. Этот продукт соответствует следующим eвропейские директивы и стандарты: 2014/30/EU (EMC), 2014/35/EU (LVD), 2011/65/EG (RoHS) и EN 20957-1 (Homesport).

22. Инструкции по сборке и эксплуатации должны рассматривать-

ся ка часть продукта. Эта документация должна предоставляться при продаже или передаче продукта.

Перед использованием Прочитайте инструкцию по эксплуатации!

2. Важные рекомендации и указания по безопасности 34

3. Распаковать и использовать. 35

4. Примечания по обслуживанию и настройке 36

5. Компьютерное руководство 37-38

6. Инструкция по тренировке 39

7. Спецификация - Список запасных частей 20-41

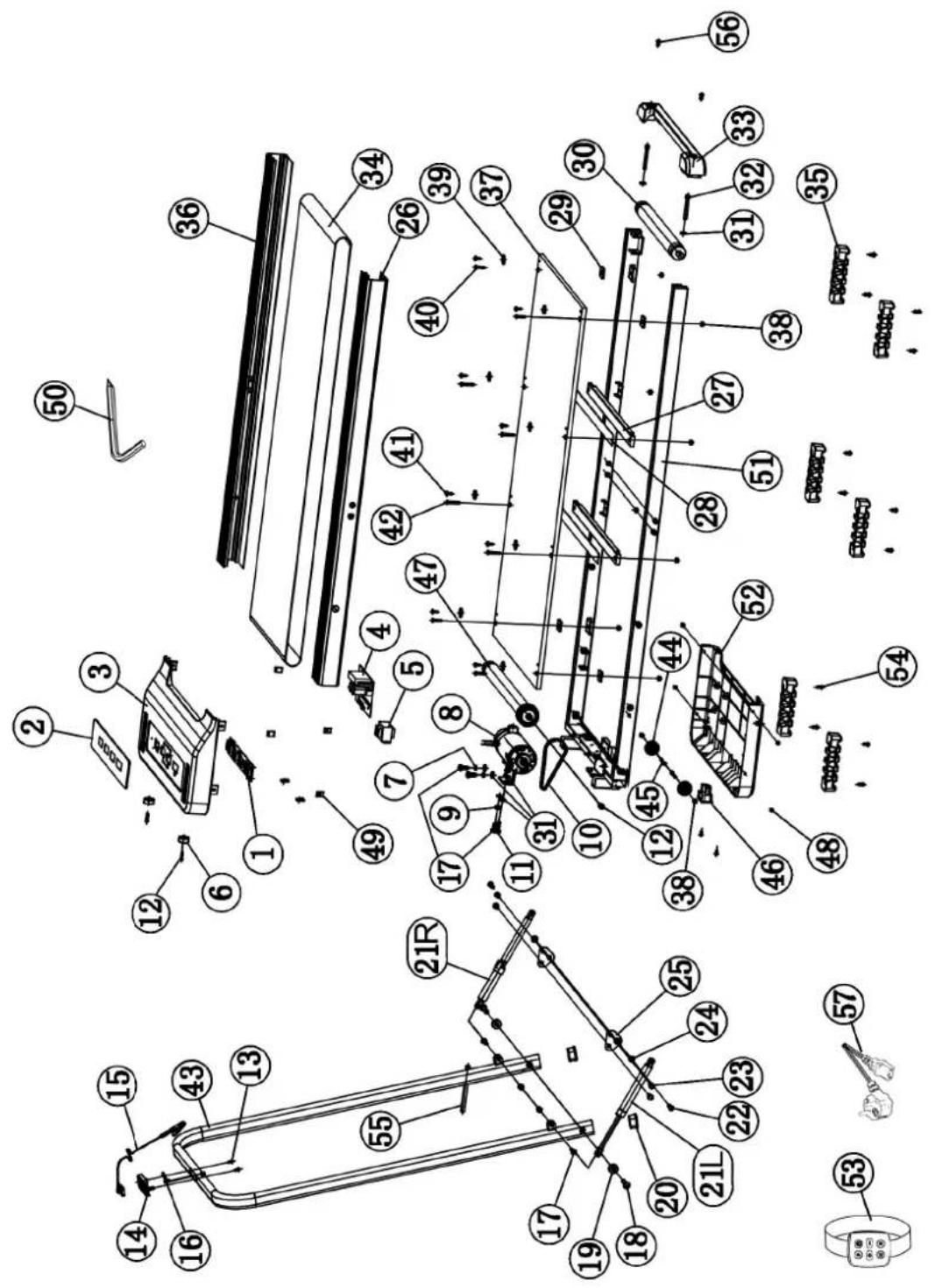

8. Эскиз деталей 4335

ИНСТРУКЦИЯ ПО МОНТАЖУ Прежде чем приступить к сборке, обязательно ознакомтесь с рекомендациями и инструкцией по технике безопасности ВНИМАНИЕ: Перед тем, как складывать беговую дорожку, выключите её и подождите, пока беговая поверхность остановится. Не используйте беговую дорожку в сложенном виде!

Пожалуйста, сохраняйте инструкцию по монтажу для возможных заказов запасных частей.

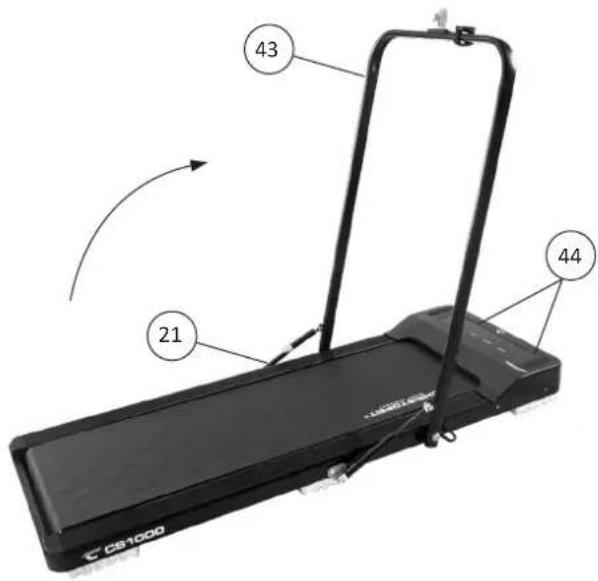

1. Поднимите поручень (43) из положения лежа до фиксации

через левый демпфер. Крепко держите поручень во время всего процесса раскладывания, так как демпферы оказывают на поручень соответствующее усилие.

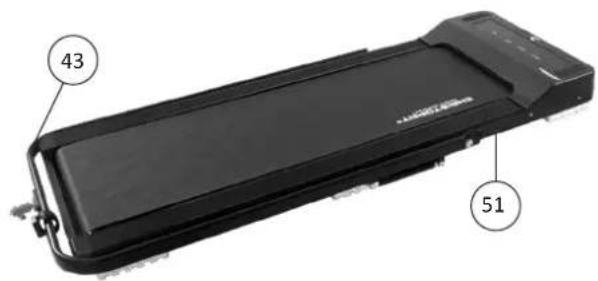

1. Чтобы слодить поручень (43), нажмите ногой на оранжевую

часть левого демпфера (21), чтобы поручень разблокировался, и переведите его в крайнее горизонтальное положение. Осторожно держитесь за поручень, так как демпферы оказывают давление. Внимание: мы всегда рекомендуем тренироваться с поручнем в вертикальном положении и с предохранительным зажимом, чтобы поручень был доступен и беговая дорожка остановилась в случае экстренной ситуации .

1. Если все в порядке, вставьте вилку кабеля питания (57) в

правильно установленную розетку (220–240 В ~ 50–60 Гц) и включите главный выключатель (46) в нижней части базового

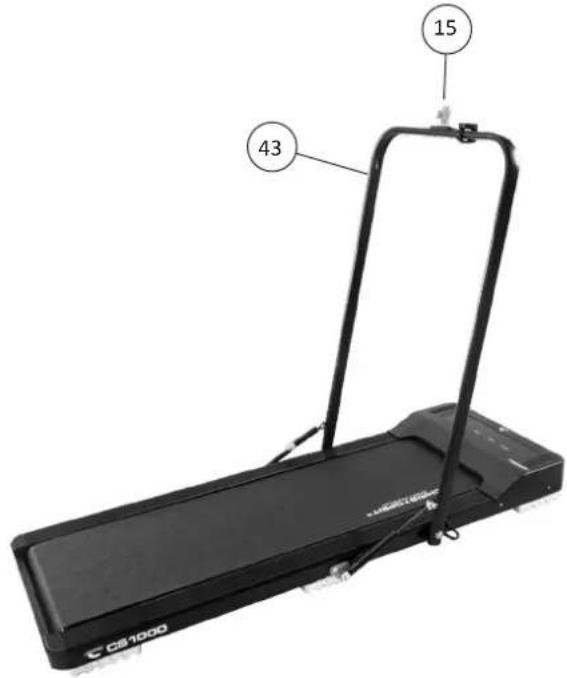

2. Затем вставьте зажим безопасности (15) в соответствующее

положение на поручне (43), и компьютер подаст сигнал, что он готов к работе. Осторожно снимите защитную пленку с дисплея. Закрепите зажим безопасности (15) на тренировочную одежду (например пояс) и встаньте на боковые панели (26 + 36) беговой

3. Вставьте батарейку в пульт (53), соблюдая полярность.

Нажмите кнопку « » на пульте дистанционного управления (53), чтобы запустить беговую дорожку. После 3-секундного обратного отсчета беговая поверхность (34) начинает движение. Сразу после запуска беговой дорожки встаньте на беговую поверхность (34) и следуйте установленной скорости. Ознакомьтесь с устройством на малых скоростях. Идите по середине беговой поверхности (34), если вы не уверены во время ходьбы, держитесь за поручень (43) и не наступайте на боковые панелии (26+36). Бегайте по беговой дорожке только лицом к компьютеру (1). В экстренной ситуации сойдите с беговой дорожки сбоку и держитесь за поручень (43). Раскладывание поручня. Складывание поручня. Контроль и ввод в эксплуатацию ШАГ 2: ШАГ 3: ШАГ 5:

1. Выключите беговую дорожку и отсоедините шнур питания.

2. Поднимайте беговую дорожку только за задний конец до

тех пор, пока беговая дорожка не будет опираться на передние транспортировочные ролики (44) и ее можно будет легко перемещать. Транспортировка беговой дорожки ШАГ 4:

1. Извлеките из коробки мелкие детали и упаковочный материал,

а затем извлеките беговую дорожку с помощью второго человека. Возьмитесь за базовую раму (51) и обратите внимание на опасность защемления.. Распаковка беговой дорожки ШАГ 1:

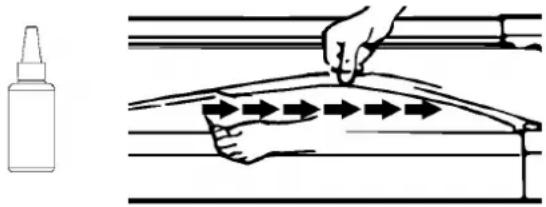

1. Смазывание бегового полотна:

Для того, чтобы беговая дорожка работала бесперебойно и хо- рошо в течение длительного времени, нижнюю сторону бегового полотна, которое лежит на скользящей доске, следует всегда про- верять на способность скольжения после 50 часов работы и, при необходимости, обрабатывать силиконовым спреем (не исполь- зуйте масло или смазку на нефтяной основе). Для этого нужно не- много приподнять беговое полотно от скользящей доски и нанести силиконовое масло между нижней стороной беговой поверхности и верхней частью скользящей доски. (Внимание: слишком много смазки может привести к проскальзыванию бегового полотна.)

2. Установка беговой дорожки:

а. Установите беговую дорожку в ручном режиме на скорость 3 –5

б. Для центрирования бегового полотна пользуйтесь ключом с ше- стигранной внутренней нарезкой (25) для винта на задних колпач- ках, которым выравнивается беговое полотно по центру. в. Для того, чтобы выровнять беговую поверхность влево, повер- ните винт на правом заднем колпачке по часовой стрелке. г. Для того, чтобы выровнять беговую поверхность вправо, повер- ните винт на левом заднем колпачке по часовой стрелке. д. Если не представляется возможным выровнять беговое полотно как описано выше, значит оно является дефектным и его необхо- димо заменить. Примечание: Убедитесь, что беговое полотно на- ходится в центре. (Макс. отклонение 10мм от края)

3. Беговая поверхность проскальзывает:

а. Беговая поверхность неправильно натянута. Крепче заверните оба винта на задних колпачках. б. Ремень неправильно натянут в. Удалить с помощью салфетки излишки смазки.

4. Отсутствие индикации:

a. Проверьте, включен ли штепсель в штепсельную розетку и на- ходится ли розетка под напряжением. б. Проверьте, включен ли главный выключатель на основной раме и находится ли прищепка безопасности на предназначенном для него месте на поручне. в. Проверьте штекерные соединения.

5. Защита от перегрузки:

Отсек предохранителей (B) расположен между главным выключа- телем (A) и розеткой сетевого подключения (C). Есть предохрани- тель 5х20мм с данными 5А/250В.

а. Проверьте винтовые соединения. б. Проверьте плоский ремень. в. Проверьте беговую поверхность.

В случае, если дефект невозможно исправить с помощью вышепе- речисленных советов, обратитесь за помощью в магазин, где Вы купили тренажер, или к производителю.

Для чистки используйте только слегка влажную ткань. Внимание: Никогда не используйте бензин, растворитель или другие агрес- сивные чистящие средства для очистки поверхности, так как это может повредить поверхность. Устройство подходит только для домашнего использования и использования внутри помещений. Держите устройство в чистоте и вдали от влаги.

Сложите поручень. Отключите шнур питания, если вы не собирае- тесь использовать устройство более 4 недель. Выберите сухое ме- сто для хранения в помещении. Беговую дорожку можно хранить лежа или прислонив к стене в вертикальном положении на перед- них опорных ногах. Накройте устройство, чтобы защитить его от обесцвечивания под воздействием солнечных лучей и пыли.

Отображение времени (TIME): Показывает, как долго вы бегали, в минутах и секундах. Отображение км / ч (SPEED): Отображает скорость беговой дорожки в километрах в час во вре- мя работы. Показывает выбранную программу № P01-P06 в состо- янии покоя. Отображение расстояния (DISTANCE): Показывает, как далеко вы пробежали в километрах. Отображение калорий (CALORIES): Показывает приблизительное количество потребленных килокало- рий в ккал. КНОПКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ: Клавиша P: (программа) Одну из программ по умолчанию можно выбрать с помощью кла- виши P. (Программы обучения P01 - P06)

Беговой дорожкой можно управлять только с помощью прилагаемого пульта дистанционного управления. Для пульта дистанционного управления требуется кнопочный элемент типа CR2032. Вставьте батарейку в пульт, соблюдая полярность. Проденьте браслет через два отверстия на задней стороне пульта дистанционного управления, чтобы носить пульт дистанционного управления на запястье и управ- лять им. Диапазон составляет около 1,5 м. Если пульт дистанционного управления не отвечает, сначала замените батарею. Ручная программа 1. Подсоедините шнур питания (57) к беговой дорожке и к правильно установленной розетке (230 В ~ 50 Гц) и включите выключатель питания (46) в нижней части основного устройства.

2. Встаньте на черные участки по краю страницы.

3. Поместите предохранительный зажим (15) на тренировочную одежду (например, пояс) и в соответствующий паз на ручке (43), и ком- пьютер покажет вам ручную программу и будет готов к запуску. 4. Нажмите кнопку « », чтобы запустить беговую дорожку. После 3-секундного обратного отсчета беговая дорожка начинает движение. Сразу после запуска полотна войдите на беговую дорожку и следуйте установленной скорости. Временная программа: Используйте кнопку M, чтобы выбрать временную программу, затем дисплей времени начнет мигать и покажет предполагаемое значе- ние 30:00 минут. Вы можете изменить это с помощью кнопок «+» и «-», если хотите. (Параметр настройки 5: 00-99: 00 минут.) Запустите программу, указав время с помощью кнопки « », и значение по умолчанию обратится в обратный отсчет до «0». При достижении этого значения раздается звуковой сигнал, и беговая дорожка останавливается. Программа расстояния: Используйте кнопку M, чтобы выбрать программу расстояния, дисплей расстояния мигает и отображается предлагаемое значение 1,00 км. Вы можете изменить это значение с помощью кнопок «+» и «-», если хотите (значение по умолчанию 0,5-65,0 км). Запустите про- грамму, указав расстояние с помощью кнопки « », и значение по умолчанию обратится в обратный отсчет до «0» „. При достижении этого значения раздается звуковой сигнал, и беговая дорожка останавливается. Программа Калорий: КОМПЬЮТЕРНОЕ РУКОВОДСТВО Время→ Программы в 20 временных разделах ↓ Программа 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 P01 Km/h 1 2 3 4 5 4 3 2 1 2 3 4 5 4 3 2 1 2 3 2 P02 Km/h 2 2 3 3 4 4 5 5 6 6 5 5 4 4 3 3 2 2 3 3 P03 Km/h 1 2 3 2 3 4 3 4 5 4 5 6 5 4 5 4 3 4 3 2 P04 Km/h 2 3 3 4 3 4 4 5 4 5 5 6 5 6 6 5 4 3 2 1 P05 Km/h 2 2 3 4 5 6 6 5 4 3 3 2 3 4 4 5 6 5 4 3 P06 Km/h 1 2 3 3 3 4 5 6 6 6 5 4 3 2 2 2 3 4 3 2 Отображение Отображаемое

отображения ВРЕМЯ (МИН: СЕК) 0:00 30:00 5:00-99:00 0:00-99:59 КМ / Ч 0.0 N/A N/A 1.0-8.0 Км 0.00 1.00 0.5-65.0 0.00-99.99 КАЛОРИИ (Ккал) 0 50 10-995 0-999

Клавиша « »: Нажатие этой кнопки запускает выбранную программу. Во время тренировки программа останавливается нажатием этой кнопки, и беговая дорожка замедляется. Клавиша «+»: Нажатие этой кнопки увеличивает скорость во время работы бего- вой дорожки. Входные значения могут быть увеличены в состоянии

Клавиша «-»: Нажатие этой кнопки снижает скорость во время работы беговой дорожки. Вводимые значения могут быть уменьшены в состоянии

Клавиша M: (режим) Нажмите эту кнопку, чтобы выбрать параметр по умолчанию (вре- мя, расстояние, калории) в ручной программе. Клавиша S: (медленная остановка) Нажатие этой кнопки останавливает беговую дорожку по истечении первой минуты. Выберите программу калорий с помощью клави- ши M, затем дисплей калорий замигает и отобра- зится предлагаемое значение 50 ккал. Вы можете изменить это с помощью кнопок «+» и «-», если хотите. (Предустановленная опция 10-995 ккал.) Запустите программу после предварительной установки калорий с помощью Кнопка « » и зна- чение по умолчанию обратится в обратный отсчет до «0». При достижении этого значения раздается звуковой сигнал, и беговая дорожка останавлива-

Программы скорости P01-P06 Используйте кнопку P, чтобы выбрать одну из 6 различных скоростных программ. В этих програм- мах указанное время разделено на 20 подинтер- валов, и скорость изменяется автоматически, как показано в таблице ниже. Программа запускается нажатием кнопки « ». По завершении програм- мы раздается звуковой сигнал, и беговая дорожка останавливается. Чтобы прервать программу, на- жмите « ».38

Зажим безопасности Зажим безопасности используется для вашей безопасности, чтобы беговая дорожка быстро останавливалась в случае экстренной ситуацыи. Он должен быть подключен в гнездо на поручне (43), чтобы сделать ввод и запустить беговую дорожку. Надевайте зажим безопасности (15) каждый раз перед тренировкой. Если зажим безопасности не находится на рукоятке, компьютер отображает сообщение об ошибке «---». При размещении зажима безопасности все значения обнуляются, и компьютер готов к

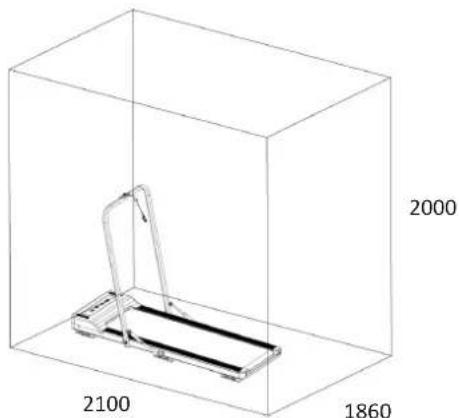

Площадь для устройвства в мм (Для устройства и пользователя) Площадь для тренировки (вокруг устройвства + 60см)

ИНСТРУКЦИЯ ПО ТРЕНИРОВКЕ УПРАЖНЕНИЯ ДЛЯ РАЗМИНКИ ПЕРЕД ТРЕНИРОВКОЙ Вы должны учитывать следующие факторы, чтобы определить верные параметры тренировок для достижения ощутимых физических результатов и пользы для здоровья.

Уровень физических нагрузок при тренировках должен превышать уровень нормальных физических нагрузок, но вы не должны задыхаться и сильно переутомляться. Удобной мерой эффективности тренировки может служить частота пульса. Во время тренировки частота пульса может достигать 70-85% от максимальной (смотри таблицу и формуляр для определения и расчета). В первую неделю частота пульса должна оставаться на нижней отметке этой области, т.е. около 70% от максимальной. В последующие недели и месяцы частоту пульса следует постепенно наращивать до 85% от максимальной. Лучше всего для физического состояния человека, выполняющего упражнения, если частота пульса возрастает, оставаясь в пределах 70-85% от максимальной. Это достигается увеличением времени тренировки или уровня

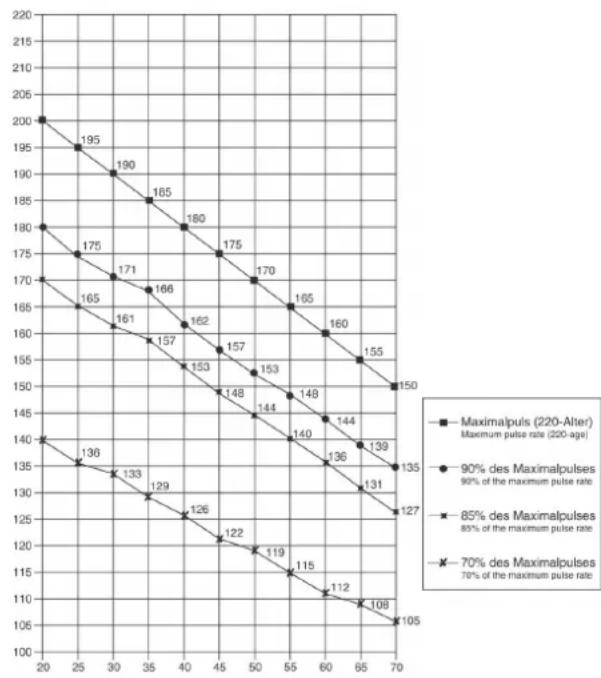

Если частота пульса не показана на дисплее компьютера или Вы хотите проверить частоту пульса, которая, возможно, показана неверно, вследствие какой-либо ошибки . Вы можете предпринять

a. измерить частоту пульса обычным способом (подсчитать количество ударов пульса в минуту на запястье) b. измерить частоту пульса с помощью специального устройства (которое можно купить у продавцов специализированного оборудования)

Большинство экспертов рекомендуют комбинацию здоровой диеты, которая основана на цели Ваших тренировок, и физические занятия 3 раза в неделю. Нормальный взрослый человек может тренироваться дважды в неделю для поддержания его нормальной физической формы. Трехразовые тренировки необходимы для улучшения Вашей физической формы и уменьшения веса. Идеальная частота тренировок - 5 раз в неделю.

3. Планирование тренировок

Каждая тренировка должна состоять из трех фаз: разогрев (разминка), непосредственно тренировка и остывание после тренировки, заключительная фаза. Температура тела и поступление кислорода в организм должно медленно возрастать во время фазы разогрева. Выполняйте гимнастические упражнения в течение 5-10 минут. Затем приступайте к основной фазе тренировки. Нагрузка должна быть относительно низкой в первые несколько минут, а затем возрастать в течение 15-30 минут, чтобы частота пульса была в пределах 70-85% от максимальной. Для того, чтобы поддержать циркуляцию крови после основной фазы тренировки, предупредить возникновение болей или напряжения в мышцах необходима заключительная фаза тренировки: выполнение в течение 5-10 минут упражнений на растяжку или легких гимнастических упражнений. Начните разминку с ходьбы на месте в течение 3 минут. После этого выполните следующие упражнения, которые помогут вам опти- мально подготовиться к тренировке. Во время выполнения упражнений вы не должны испытывать боль. Выполняйте упражнение до появления тянущего чувства в мышце. После разминки потрясите ногами и руками, чтобы расслабить мышцы. Мы рекомендуем в конце тренировки снова выполнить ком- плекс упражнений для разминки. (Cool down) ФОРМУЛА РАСЧЕТА ЧАСТОТЫ ПУЛЬСА Макс. частота пульса = 220 - возраст (220 - Ваш возраст) 90% от макс. частоты пульса = (220 - возраст) х 0.9 85% от макс. частоты пульса = (220 - возраст) х 0.85 70% от макс. частоты пульса = (220 - возраст) х 0.7

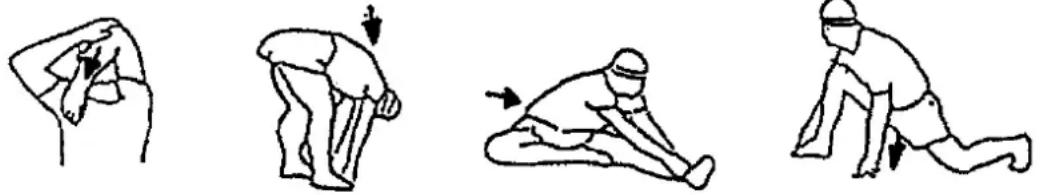

Ключевым моментом успеха программы являются регулярные тренировки. Вам следует установить конкретное время и место на каждый день для тренировок и внутренне подготовить себя к ним. Тренируйтесь только тогда, когда у Вас есть настроение и всегда помните свою цель. Если Вы продолжаете свои занятия, то через какое-то время сможете увидеть свой прогресс день ото дня и будете приближаться к поставленной цели шаг за шагом. Встаньте ровно и заведите одну руку за голову. Вторую руку положите свер- ху, возьмитесь за локоть и потяните до ощущения растяжения трицепса. Останьтесь в этом положении на 20 се- кунд, повторите другой рукой. Наклонитесь вперед не сги- бая ног и попытайтесь достать пальцами рук до пола. Выпол- няйте упражнение 2 раза по 20

Сядьте на пол и вытяните одну ногу. Наклонитесь вперед и по- пробуйте достать ступню. Вы- полняйте упражнение 2 раза по 20 секунд. В положении широкого выпа- да обопритесь руками в пол и потяните мышцы ног. Через 20 секунд поменяйте ногу.40

• Постоянная мощность мотора 0,75 л.с. (550 Вт),

• Максимальная мощность мотора 1,5 л.с. (1100 Вт)

• Беговую дорожку можно установить и сложить без особых

• Беговую дорожку можно хранить в лежачем или вертикальном положении, прислонив к стене.

• Скорость: от 1 км / ч до 8 км / ч (с шагом 0,1 км / регулируемый)

• 1 ручная программа с возможностью настройки времени, Расстояние и приблизительное потребление калорий

• 6 предустановленных программ тренировок

• 6 профессиональных амортизаторов

• Светодиодный дисплей с одновременным отображением: времени, расстояния, Скорость, приблизительный расход

• Пульт дистанционного управления для простого и практичного Управление на запястье

• Транспортные колеса для легкой смены местоположения

• Большая беговая поверхность: приблизительно Д 120 x Ш 40 см

• Электрические характеристики: 220-240 В / 50-60 Гц / 550 Вт

• Максимальный вес пользователя: 120 кг

Технические характеристики: 2025 (A) Размер прибл. [cm]: Размер в сложенном виде прибл. [cm]: Размер в сложенном виде прибл. [m

1 Дисплей компьютера 1 3 36-2025-03-BT 2 Панель дисплея 1 3 36-2025-14-BT 3 Обшивка 1 51 36-2025-01-BT 4 Электро плата 1 51 36-2025-05-BT 5 Индуктор 1 51 36-2025-06-BT 6 Опорная нога 2 51 36-2025-31-BT 7 Пружинная шайба для M8 2 17 39-9864-VC 8 Мотор 1 51 33-2025-14-SI 9 Самоблокирующаяся гайка M8 2 17+18 39-9818-CR 10 Приводной ремень 140J 1 8+47 36-2025-32-BT 11 Шестигранный болт M8x25 1 8 39-10455 12 Винт с потайной головкой M6x16 3 6+47 36-9841205-BT 13 Филлипс винт 4x12 2 14 36-9206104-BT 14 Держатель предохранительного зажима 1 43 36-2025-10-BT 15 Зажим безопасности 1 14 36-2025-09-BT 16 Страховочный трос 1 4+14 36-2025-08-BT 17 Болт с внутренним шестигранником M8x25 5 8,21 39-10454 18 Шестигранный болт M10x55 2 21,43+51 39-9976-SW 19 Подшипник AXK1226+2AS 2 21 36-2025-15-BT 20 Шестигранный болт 20x40 2 43 36-1830-27-BT 21L Левый демпфер 1 25+43 36-2025-17-BT 21R Правый демпфер 1 25+43 36-2025-18-BT 22 Шестигранный болт M8x25 2 21+25 39-9809-SW 23 Шестигранный болт M8x12 4 25+51 39-9922 24 Пластиковая шайба 8//20 2 22 36-1660-16-BT 25 Держатель 2 51 36-2025-19-BT 26 Боковая панель слева 1 51 36-2025-20-BT 27 Поперечная скоба 15x30x506mm 2 51 33-2025-03-SW 28 Резиновая прокладка 490x30mm 2 27 36-1830-18-BT 29 Резиновый пад 28x28mm 4 51 36-1830-19-BT 30 Задний ролик 1 51 33-2025-05-SW 31 Подкладная шайба 8//16 5 17+32 39-9862-CR 32 Шестигранный болт M8x55 3 30+47 39-10056 33 Крышка 1 51 36-2025-21-BT 34 Беговая поверхность 1 30+47 36-2025-22-BT 35 Демпфер 6 51 36-2025-23-BT 36 Боковая панель справа 1 51 36-2025-24-BT 37 Боковая планка 1 51 36-2025-25-BT 38 Самоблокирующаяся гайка M6 12 12, 40, 42+45 39-9816-VC 39 Крепежное кольцо 8 37 36-2025-16-BT

Сняв упаковку, проверьте по списку, все ли детали на месте. Если все в порядке, то можно начинать сборку. Если чтото не в порядке или отсутствует, обращайтесь к нам: Top-Sports Gilles GmbH Friedrichstraße 55 42551 Velbert Telefon: [phone] / 60 67-0 Telefax: +49 (0)20 51 / 60 67-44 e-mail: [e-mail] www.christopeit-sport.com41

№ картинки Наименование Размеры в мм Кол-во штук Монтируется на № ЕТ-№ 40 Шестигранный болт M6x25 4 37+51 39-10029 41 Филлипс винт 5x14 8 37 39-10188 42 Шестигранный болт M6x35 4 37+51 39-9979-VC 43 Поручня 1 51 33-2025-02-SW 44 Транспортный ролик 2 45 36-2025-26-BT 45 Шестигранный болт M6x40 2 44+51 39-9979-SW 46 Подключение к сети с переключателем 1 51 36-1970-09-BT 47 Передний ролик 1 51 33-2025-06-SW 48 Филлипс винт 4x16 6 52 36-9206104-BT 49 Вставка резьбы 4.2 6 3 36-2025-27-BT 50 Шестигранный ключ 6mm 1 36-9116-14-BT 51 Базовая рама 1 33-2025-11-SW 52 Обшивка снизу 1 51 36-2025-34-BT 53 Браслет дистанционного управления 1 36-2025-04-BT 54 Шестигранный болт M6x35 12 35 39-10085 55 Защитный шланг 1 16+43 36-2025-28-BT 56 Винт с потайной головкой M6x16 2 33 39-10120-VC 57 Кабель блока питания 1 46 36-9836113-BT 58 Руководство по монтажу и эксплуатации 1 36-2025-30-BT424344 Service / Hersteller Bei Reklamaonen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bie an unsere Service Abteilung. 06/2021 - Druckfehler vorbehalten Top-Sports Gilles GmbH Friedrichstrasse 55 D - 42551 Velbert Tel.: [phone] Fax: [phone] [e-mail] hp://www.christopeit-sport.com © by Top-Sports Gilles GmbH D-42551 Velbert (Germany)
