BEDIENUNGSANLEITUNG CS 1000 Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2025 (A)CS 1000

DE

Seite 2-9

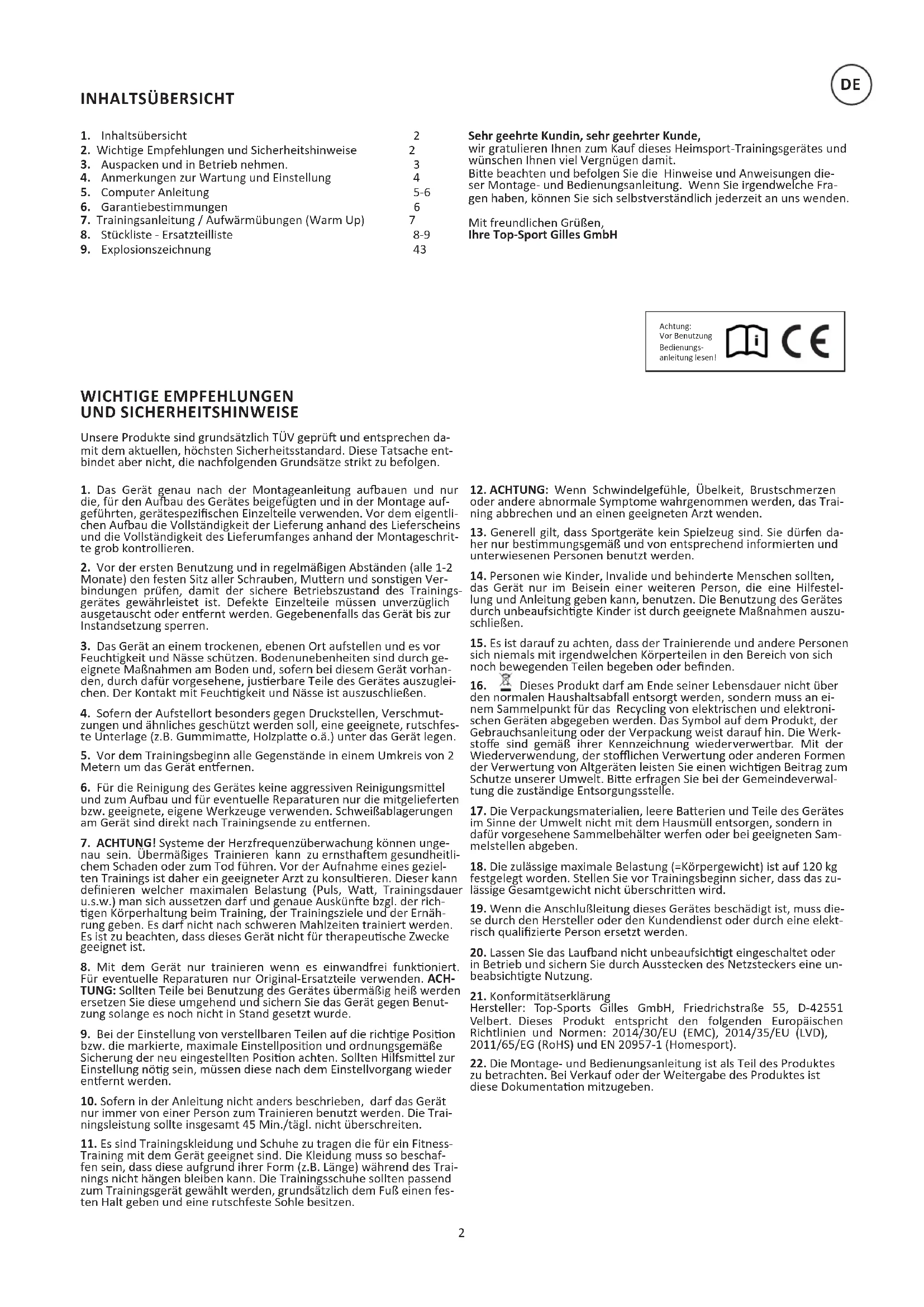

1. Inhaltsübersicht 2
2. Wichtige Empfehlungen und Sicherheitshinweise 2
3. Auspacken und in Betrieb nehmen. 3
4. Anmerkungen zur Wartung und Einstellung 4
5. Computer Anleitung 5-6
6. Garantiebestimmungen 6
7. Trainingsanleitung / Aufwärmübungen (Warm Up) 7
8. Stückliste - Ersatzteilliste 8-9
9. Explosionszeichnung 43

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Grüßen,

Ihre Top-Sport Gilles GmbH

Achtung:

Vor Benutzung

Bedienungs-

anleitung lesen!

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich TÜV geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (alle 1-2 Monate) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Defekte Einzelteile müssen unverzüglich ausgetauscht oder entfernt werden. Gegebenenfalls das Gerät bis zur Instandsetzung sperren.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACH-TUNG: Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten. Sollten Hilfsmittel zur Einstellung nötig sein, müssen diese nach dem Einstellvorgang wieder entfernt werden.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 45 Min./tägl. nicht überschreiten.

11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

12. ACHTUNG: Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.

13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
14. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
15. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
17. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
18. Die zulässige maximale Belastung (=Körpergewicht) ist auf 120 kg festgelegt worden. Stellen Sie vor Trainingsbeginn sicher, dass das zulässige Gesamtgewicht nicht überschritten wird.
19. Wenn die Anschlußleitung dieses Gerätes beschädigt ist, muss diese durch den Hersteller oder den Kundendienst oder durch eine elektrisch qualifizierte Person ersetzt werden.
20. Lassen Sie das Laufband nicht unbeaufsichtigt eingeschaltet oder in Betrieb und sichern Sie durch Ausstecken des Netzsteckers eine unbeabsichtigte Nutzung.
21. Konformitätserklärung Hersteller: Top-Sports Gilles GmbH, Friedrichstraße 55, D-42551 Velbert. Dieses Produkt entspricht den folgenden Europäischen Richtlinien und Normen: 2014/30/EU (EMC), 2014/35/EU (LVD), 2011/65/EG (RoHS) und EN 20957-1 (Homesport).
22. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

AUSPACKEN UND IN BETRIEB NEHMEN.

Bitte vor Benutzung unbedingt unsere Empfehlungen und Sicherheitshinweise beachten!

SCHRITT 1:

Entnahme des Laufbandes

1. Entnehmen Sie die Kleinteile, sowie loses Verpackungsmaterial aus dem Karton und holen Sie dann mit Hilfe einer zweiten Person das Laufband heraus. Fassen Sie dabei unter den Grundrahmen (51) und achten Sie auf evtl. Quetschgefahr.

SCHRITT 2:

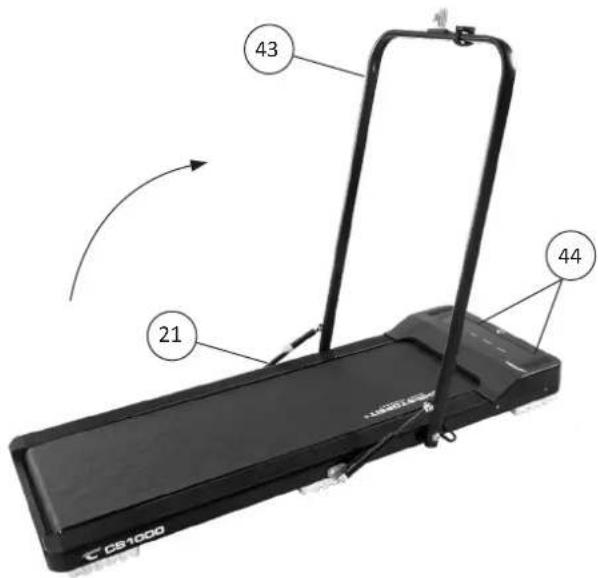

Ausklappen des Haltegriffes

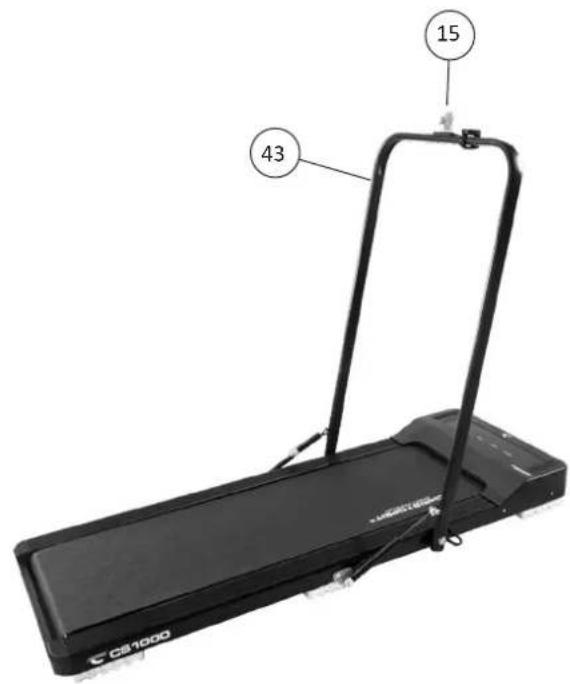

1. Heben Sie den Haltegriff (43) aus der Liegeposition hoch bis dieser durch den linken Dämpfer einrastet. Halten Sie den Haltegriff während des gesamten Klappvorganges fest, da die Dämpfer entsprechende Kraft auf den Haltegriff ausüben.

SCHRITT 3:

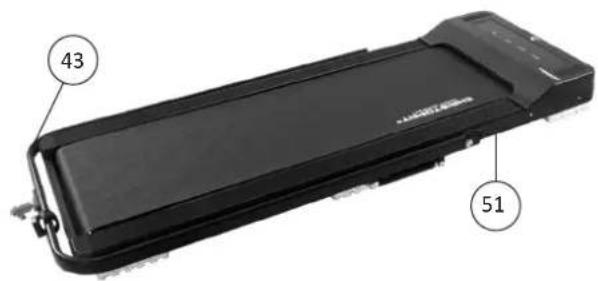

Einklappen des Haltegriffes

1. Um den Haltegriff (43) zurück zu klappen drücken Sie mit dem Fuß auf den orangefarbenen Teil des linken Dämpfers (21), sodass der Haltegriff entsperrt ist und führen Sie den Haltegriff bis zur horizontalen Endstellung. Achtung den Haltegriff festhalten da die Dämpfer auf den Haltegriff Kraft ausüben. Achtung: Wir empfehlen stets ein Training mit Haltegriff in aufrechter Position und angelegtem Sicherheits-Clip, damit bei einer Gefahrensituation/Notabstieg ein Haltegriff zur Verfügung steht und das Laufband stoppt.

SCHRITT 4:

Transportieren des Laufbandes

1. Schalten Sie das Laufband aus und stecken Sie das Netzkabel ab.
2. Heben Sie das Laufband nur am hinteren Ende hoch bis das Laufband auf den vorderen Transportrollen (44) aufsteht und es sich leicht bewegen lässt.

ACHTUNG: Vor dem Zusammenklappen des Laufbandes das Laufband ausschalten und warten bis die Lauffläche steht. Das Laufband im zusammen geklappten Zustand nicht in Betrieb nehmen!

SCHRITT 5:

Kontrolle und Inbetriebnahme

1. Wenn alles soweit in Ordnung ist, stecken Sie den Stecker des Netzkabels (57) in eine vorschriftsmäßig installierte Steckdose (220-240V\~50-60Hz) ein und schalten Sie den Hauptschalter (46) unten vorne am Grundgerät ein.
2. Stecken Sie dann den Sicherungsclip (15) in die entsprechende Stelle am Sicherheitsbügel (43) ein und der Computer signalisiert die Betriebsbereitschaft. Entfernen Sie vorsichtig die Schutzfolie vom Display. Legen Sie den Sicherheitsclip (15) an Ihre Trainingskleidung (z. B. Hosenbund) an und stellen Sie sich auf die seitlichen Trittleisten (26+36) am Laufband.
3. Legen Sie die Batterie unter der Berücksichtigung der Polarität in die Fernbedienung (53) ein. Drücken Sie die „Ø“-Taste an der Fernbedienung (53) um das Laufband zu starten. Nach einem 3-Sekunden Count-Down setzt sich die Lauffläche (34) in Bewegung. Unmittelbar nach Anlauf des Laufbandes auf die Lauffläche (34) treten und der eingestellten Geschwindigkeit folgen. Machen Sie sich mit geringen Geschwindigkeiten mit dem Gerät vertraut. Laufen Sie mittig auf der Lauffläche (34), halten Sie sich bei Unsicherheit beim Laufen an dem Sicherheitsbügel (43) fest und treten Sie nicht auf die seitlichen Trit-tauflagen (26+36). Laufen Sie nur mit Blickrichtung zum Computer (1) auf dem Laufband. Steigen Sie im Notfall seitlich vom Laufband ab und halten Sie sich dabei an dem Sicherheitsbügel (43) fest.

ACHTUNG: Bitte die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

ANMERKUNGEN ZUR WARTUNG UND EINSTELLUNG

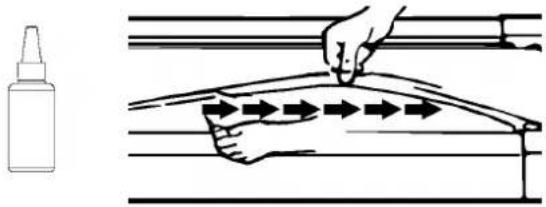

1. Pflegen der Lauffläche:

Damit das Laufband dauerhaft leicht und gut läuft, sollte immer nach 50 Betriebsstunden die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Siliconspay (Kein Schmierstoff auf OL- oder Petroleum Basisverwenden) nachbehandelt werden. Dazu hebt man die Lauffläche etwas von Gleitbrett an und bringt Siliconöl zwischen Unterseite der Lauffläche und Oberseite vom Gleitbrett ein. (Achtung: Zuviel Schmiermittel kann ein Rutschen der Lauffläche zur Folge haben.)

2. Einstellen des Laufbandes :

a. Stellen Sie das Laufband im manuellen Programm auf 3 -5km/h ein. b. Benutzen Sie den Innensechskantschlüssel um an den Endkappen das Band mittig auszurichten.

c. Um die Lauffläche nach Links auszurichten, drehen Sie die rechte Seite im Uhrzeigersinn.

d. Um die Lauffläche nach Rechts auszurichten, drehen Sie die linke Seite im Uhrzeigersinn

e. Sollte eine dauerhafte Ausrichtung der Lauffläche wie o. g. nicht möglich sein liegt eine Beschädigung der Lauffläche vor, welche dann ausgetauscht werden sollte.

Hinweis: Achten Sie darauf, dass die Lauffläche möglichst mittig läuft. Sobald sich diese zu weit aus der Mitte schiebt (über 10mm) sollte die Lauffläche wieder mittig nachjustiert werden.

3. Durchrutschen des Bandes:

a. Die Lauffläche ist nicht richtig gespannt. Beide Schrauben an den Endkappen etwas fester schrauben.

b. Der Keilriemen ist nicht richtig gespannt.

c. Zuviel Schmiermittel mit einem Tuch entfernen.

4. Keine Anzeige :

a. Überprüfen ob Stecker in der Steckdose und ob die Steckdose Strom hat.

b. Überprüfen ob Hauptschalter am Grundrahmen eingeschaltet und Sicherheits-Clip richtig am Haltegriff positioniert ist.

5. Überlastsicherung

Beim Hauptanschluss befindet sich zwischen dem Hauptschalter (A) und der Netzanschlussbuchse (C) das Sicherungsfach (B). Dort befindet sich eine Feinsicherung 5x20mm mit den Daten 5A/250V.

6. Fremde Betriebsgeräusche

a. Überprüfung aller Schraubverbindungen auf festen Sitz.

b. Überprüfen ob der Flachriemen in Ordnung ist.

c. Überprüfen ob die Lauffläche in Ordnung ist.

Bemerkung: Sollten Sie den Fehler nicht anhand der beschriebenen Hilfen finden, kontaktieren Sie den Verkäufer oder Hersteller.

7. Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

8. Lagerung

Klappen sie den Haltegriff ein. Stecken Sie den Netzstecker aus bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Wählen Sie einen trockenen Lagerort im Haus aus. Sie können das Laufband liegend oder auf den vorderen Standpunkten aufrecht stehend angelehnt an der Wand lagern. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

Zeigt an, wie lange Sie gelaufen sind in Minuten und Sekunden.

km/h- Display (SPEED):

Zeigt bei Betrieb die Geschwindigkeit des Laufbandes in Kilometer pro Stunde an. Zeigt im Stillstand die gewählte Programm Nr. P01-P06 an.

Entfernung-Display (DISTANCE):

Zeigt an, wie weit Sie gelaufen sind in Kilometer.

Kalorien-Display (CALORIES):

Zeigt die ca. verbrauchten Kilokalorien in kcal an.

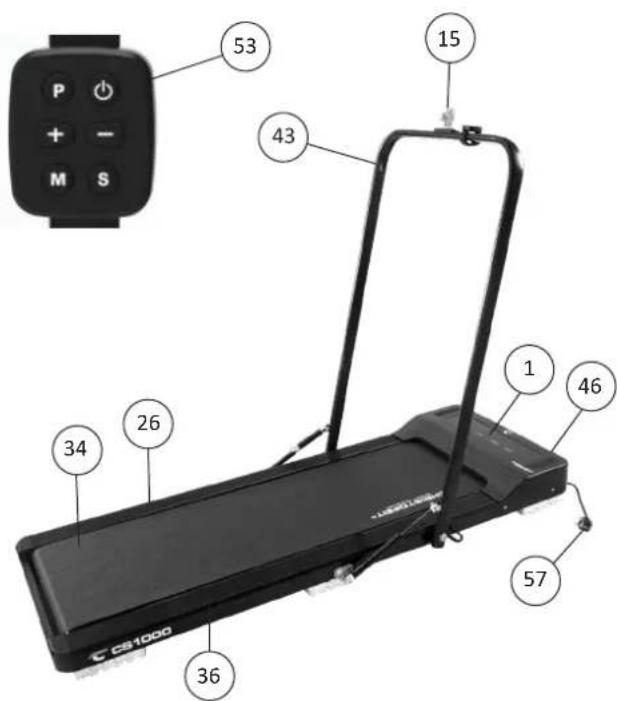

TASTEN DER FERNBEDIENUNG:

P-Taste: (Programm)

Mit der P-Taste kann eines der Vorgabeprogramme ausgewählt werden. (Trainingsprogramme P01 – P06)

, Ⓤ -Taste

Durch Drücken dieser Taste startet das ausgewählte Programm. Während des Trainings wird durch Drücken dieser Taste das Programm gestoppt und die Lauffläche läuft verzögert aus.

,+“-Taste:

Drücken dieser Taste erhöht die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht werden.

,-" -Taste:

Drücken dieser Taste verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte vermindert werden.

M-Taste: (Modus)

Durch Drücken dieser Taste wählt man die Vorgabemöglichkeit (Zeit, Entfernung, Kalorien) im manuellen Programm aus.

S-Taste: (Slow-Stop)

Durch Drücken dieser Taste stoppt das Laufband nach Ablauf von 1.Min.

PROGRAMME

Inbetriebnahme

Das Laufband kann ausschließlich mit der mitgelieferten Fernbedienung gesteuert werden. Die Fernbedienung benötigt eine Knopfzelle Typ CR2032. Legen Sie die Batterie unter der Berücksichtigung der Polarität in die Fernbedienung ein. Führen Sie das Armband durch die beiden Öffnungen auf der Rückseite der Fernbedienung um die Fernbedienung am Handgelenk zu tragen und die Bedienung vorzunehmen. Die Reichweite beträgt ca.1.5m. Sollte die Fernbedienung nicht reagieren wechseln Sie als erstes die Batterie aus.

Manuelles Programm

1. Verbinden Sie das Netzkabel (57) mit dem Laufband und mit einer vorschriftsmäßig installierten Steckdose (230V\~50Hz) und schalten Sie den Netzschalter (46) unten vorne am Grundgerät ein.

2. Stellen Sie sich auf den schwarzen Flächen am Seitenrand.

3. Legen Sie den Sicherheits-Clip (15) an Ihre Trainings Kleidung (z. B. Hosenbund) an und in die entsprechende Aufnahme am Haltegriff (43) und der Computer zeigt Ihnen das manuelle Programm an und ist startbereit.

4. Drücken Sie die „Ø“-Taste um das Laufband zu starten. Nach einem 3 Sek. Count- Down setzt sich die Lauffläche in Bewegung. Unmittelbar nach Anlauf des Bandes auf das Laufband gehen und der eingestellten Geschwindigkeit folgen.

Zeit-Programm:

Wählen Sie mit der M-Taste das Zeit-Programm aus, dann blinkt das Zeit-Display und zeigt einen Vorschlag von 30:00 Minuten an. Diesen können Sie auf Wunsch mit den „+“ und „-“-Tasten abändern. (Vorgabemöglichkeit 5:00-99:00Minuten.) Starten Sie das Programm nach Vorgabe der Zeit mit der „6“-Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Entfernungs- Programm:

Wählen Sie mit der M-Taste das Entfernungs-Programm aus, dann blinkt das Entfernungs-Display und ein Vorschlag von 1,00KM wir angezeigt. Diesen können Sie auf Wunsch mit den „+“ und „-“ –Tasten abändern (Vorgabemöglichkeit 0,5-65,0KM) Starten Sie das Programm nach Vorgabe der Entfernung mit der „∅“ -Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Kalorien-Programm:

Wählen Sie mit der M-Taste das Kalorien-Programm aus, dann blinkt das Kalorien-Display und ein Vorschlag von 50kcal wird angezeigt. Diesen können Sie auf Wunsch mit den „+“ und „-“ -Tasten abändern. (Vorgabemöglichkeit 10-995 kcal.) Starten Sie das Programm nach Vorgabe der Kalorien mit der „∅ -Taste und der Vorgabewert zählt rückwärts bis auf „∅“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

	Anzeige Anzeige Wert Vorgabe Möglichkeit Anzeige Möglichkeit
ZEIT (MIN:SEK)	0:00	30:00	5:00-99:00	0:00-99:59
KM/H	0.0	N/A	N/A	1.0-8.0
KM	0.00	1.00	0.5-65.0	0.00-99.99
KALORIEN (Kcal)	0	50	10-995	0-999

Geschwindigkeitsprogramme P01-P06

Wählen Sie mittels der P-Taste zwischen 6 unterschiedlichen Geschwindigkeitsprogrammen aus. In diesen Programmen wird die vorgegebene Zeit in 20 Teilintervalle unterteilt und die Geschwindigkeit ändert sich automatisch wie in nachfolgender Tabelle ausgewiesen ist. Durch Drücken der „“Taste wird das Programm gestartet. Nach Ablauf des Programms ertönt ein Signal und das Laufband stoppt. Um das Programm zu unterbrechen drücken Sie die „-Taste.

Zeit →		Programme in 20 Zeiteinteilungen
↓ Programm		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
P01	Km/h	1	2	3	4	5	4	3	2	1	2	3	4	5	4	3	2	1	2	3	2
P02	Km/h	2	2	3	3	4	4	5	5	6	6	5	5	4	4	3	3	2	2	3	3
P03	Km/h	1	2	3	2	3	4	3	4	5	4	5	6	5	4	5	4	3	4	3	2
P04	Km/h	2	3	3	4	3	4	4	5	4	5	5	6	5	6	6	5	4	3	2	1
P05	Km/h	2	2	3	4	5	6	6	5	4	3	3	2	3	4	4	5	6	5	4	3
P06	Km/h	1	2	3	3	3	4	5	6	6	6	5	4	3	2	2	2	3	4	3	2

Sicherungs- Clip

Der Sicherungsclip dient zu Absicherung in Notfällen. Er muss auf dem Haltegriff (43) aufliegen um Eingaben zu machen und das Laufband zu starten. Legen Sie den Sicherungs-Clip (15) bei jedem Training an. Es dient zu Ihrer Sicherheit, damit bei Notabstieg das Laufband schnell stoppt. Befindet sich der Sicherungs - Clip nicht auf dem Haltegriff zeigt der Computer die Fehlermeldung „---“ an. Durch Auflegen des Sicherungs- Clips werden alle Werte auf null gesetzt und der Computer ist startbereit.

DE

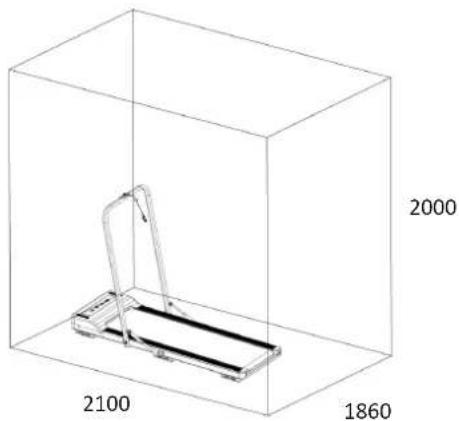

Trainingsfläche in mm (für Gerät und Benutzer)

Freifläche in mm (Trainingsfläche und Sicherheitsfläche (umlaufend 60cm))

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller: Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

1. Intensität:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert, für ein effektives Training, kann dabei der Puls sein. Dieser sollte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befinden (Ermittlung und Berechnung siehe Tabelle und Formel). Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befinden. Im Laufe der darauffolgenden Wochen und Monate sollte die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größer die Kondition des Trainierenden wird, desto mehr müssen die Trainingsanforderungen gesteigert werden, um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheits halber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen:

a.

Puls-Kontroll-Messung auf herkömmliche Weise (Abtasten des Pulsschlags z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).

b.

Puls-Kontroll-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

2. Häufigkeit:

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

3. Gestaltung des Trainings

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training („Trainings-Phase“) beginnen. Die Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befindet. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

4. Motivation

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

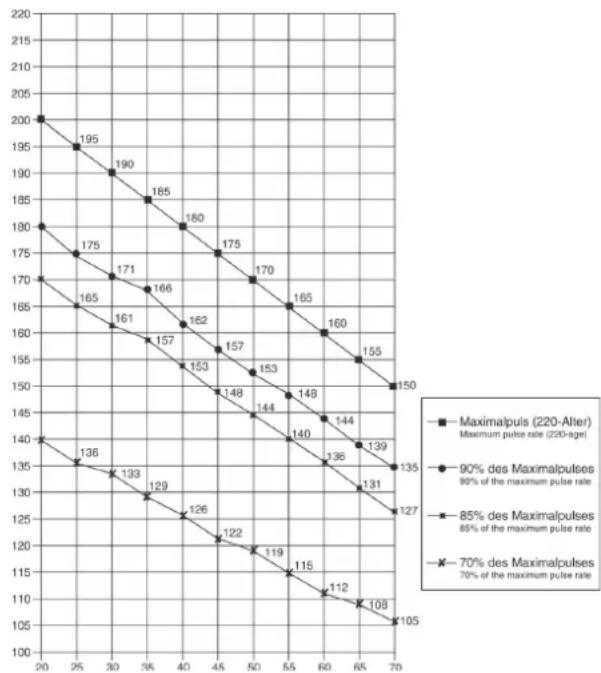

Pulsmesstabelle:

(x-Achse = Alter in Jahren von 20 bis 70 // Y-Achse = Pulsschläge pro Minute von 100 bis 220)

Berechnungsformeln:

Maximalpuls = 220 - Alter

90% des Maximalpuls = (220 - Alter) x 0,9

85% des Maximalpuls = (220 - Alter) x 0,85

70% des Maximalpuls = (220 - Alter) x 0,7

AUFWÄRMÜBUNGEN (WARM UP)

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch um den Körper auf die Trainingsphase entsprechend vorzubereiten. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 205ek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfall- schritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

Nach den Aufwärmübungen durch etwas schütteln die Arme und Beine lockern.

Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden. (Cool down)

STÜCKLISTE - ERSATZTEILLISTE CS 1000

Art.-Nr.: 2025 (A) Stand der technische Daten: 11.06.2021

• Motor Dauerleistung 0,75 PS (550 Watt), Motor Höchstleistung 1,5 PS (1100 Watt)
- Geschwindigkeit: 1 km/h bis 8 km/h (in 0,1 km/h Schritten einstellbar)
- Ohne großen Aufwand lässt sich das Laufband aufbauen und zusammenlegen.
- Das Laufband kann liegend oder auf den vorderen Standpunkten aufrecht stehend und angelehnt an der Wand gelagert werden.
- 1 manuelles Programm mit Vorgabemöglichkeiten Zeit, Entfernung und ca. Kalorienverbrauch
- 6 vorgegebene Trainingsprogramme mit programmierter Geschwindigkeitsregelung
- 6 professionelle Dämpfer für ein Laufen wie auf dem Waldboden
- Schnell & praktisch klappbarer Sicherheitsbügel mit Sicherheitsbandstopp
- LED Display mit gleichzeitiger Anzeige von: Zeit, Entfernung, Geschwindigkeit, ca. Kalorienverbrauch
- Armband Fernbedienung zur einfachen und praktischen Steuerung am Handgelenk
- Transportrollen für einen einfachen Standortwechsel
- Großzügige Lauffläche: ca. L 120 x B 40 cm
• Elektrische Daten: 220-240V/50-60Hz/550 Watt
- Geeignet bis zu einem Körpergewicht von max. 120 kg

Dieses Laufband ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C

Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile entsprechend der nachfolgenden Montageschritte vorhanden sind. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen.

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Stellmaße aufgebaut ca. [cm]: L 150 x B 66 x H 108

Stellmaße zusammengeklappt liegend ca. [cm]: L 155 x B 66 x H13

Trainingsplatzbedarf [m^2] : 4

Gerätegewicht [kg]: 29

0 5 10 15 20 25 30 40 50 60 70 80 90 100

Abb.- Nr.	Bezeichnung	Abmessung	Menge	montiert an	ET Nummer
1	Computeranzeige		1	3	36-2025-03-BT
2	Displayauflage		1	3	36-2025-14-BT
3	Verkleidung		1	51	36-2025-01-BT
4	Steuerplatine		1	51	36-2025-05-BT
5	Spule		1	51	36-2025-06-BT
6	Stellfuss		2	51	36-2025-31-BT
7	Federring	für M8	2	17	39-9864-VC
8	Motor		1	51	33-2025-14-SI
9	Selbstsichernde Mutter	M8	2	17+18	39-9818-CR
10	Antriebsriemen	140J	1	8+47	36-2025-32-BT
11	Sechskantschraube	M8x25	1	8	39-10455
12	Senkkopfschraube	M6x16	3	6+47	36-9841205-BT
13	Kreuzschlitzschraube	4x12	2	14	36-9206104-BT
14	Sicherungsclip-Aufnahme		1	43	36-2025-10-BT
15	Sicherungs-Clip		1	14	36-2025-09-BT
16	Sicherungskabel		1	4+14	36-2025-08-BT
17	Innensechskantschraube	M8x25	5	8,21	39-10454
18	Sechskantschraube	M10x55	2	21,43+51	39-9976-SW
19	Lager	AXK1226+2AS	2	21	36-2025-15-BT
20	Rechteckstopfen	20x40	2	43	36-1830-27-BT
21L	Dämpfer links		1	25+43	36-2025-17-BT
21R	Dämpfer rechts		1	25+43	36-2025-18-BT
22	Sechskantschraube	M8x25	2	21+25	39-9809-SW
23	Sechskantschraube	M8x12	4	25+51	39-9922
24	Kunststoffscheibe	8//20	2	22	36-1660-16-BT
25	Halterung		2	51	36-2025-19-BT
26	Seitenleiste links		1	51	36-2025-20-BT
27	Querstrebe	15x30x506mm	2	51	33-2025-03-SW
28	Gummiauflage	490x30mm	2	27	36-1830-18-BT
29	Gummi-Pad	28x28mm	4	51	36-1830-19-BT
30	Hintere Rolle		1	51	33-2025-05-SW
31	Unterlegscheibe	8//16	5	17+32	39-9862-CR
32	Sechskantschraube	M8x55	3	30+47	39-10056
33	Endkappe		1	51	36-2025-21-BT
34	Lauffläche		1	30+47	36-2025-22-BT
Abb.- Nr.	Bezeichnung Abmessung Menge montiert an ET Nummer
35 Dämpfer 6 51 36-2025-23-BT
36 Seitenleiste rechts 1 51 36-2025-24-BT
37 Laufbrett 1 51 36-2025-25-BT
38 Selbstsichernde Mutter M6 12 12, 40, 42+45 39-9816-VC
39 Befestigungsring 8 37 36-2025-16-BT
40	Sechskantschraube	M6x25	4	37+51	39-10029
41	Kreuzschlitzschraube	5x14	8	37	39-10188
42	Sechskantschraube	M6x35	4	37+51	39-9979-VC
43 Sicherheitsbügel 1 51 33-2025-02-SW
44 Transportrolle		2 45 36-2025-26-BT
45	Sechskantschraube	M6x40	2	44+51	39-9979-SW
46 Netzanschluss mit Hauptschalter		1 51 36-1970-09-BT
47 Vordere Rolle		1 51 33-2025-06-SW
48	Kreuzschlitzschraube	4x16	6	52	36-9206104-BT
49	Gewindeeinsatz	4.2	6	3	36-2025-27-BT
50	Innensechskantschlüssel	6mm	1		36-9116-14-BT
51 Grundrahmen		1		33-2025-11-SW
52 Verkleidung unten		1 51 36-2025-34-BT
53 Armband Fernbedienung		1		36-2025-04-BT
54 Sechskantschraube M6x35 12 35 39-10085
55	Schutzschlauch		1	16+43	36-2025-28-BT
56	Senkkopfschraube	M6x16	2	33	39-10120-VC
57 Netzanschlußkabel		1 46 36-9836113-BT
58	Montage und Bedienungsanleitung		1		36-2025-30-BT

NOTIZEN

CONTENTS

Top-Sport Gilles GmbH

Attention:

Before use

read operating

instructions!

Art.-Nr.: 2025 (A) Technical data: Issue 11.06.2021

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sport Gilles GmbH

Art.-Nr.: 2025 (A) Technique data: Issue 11.06.2021

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

0 5 10 15 20 25 30 40 50 60 70 80 90 100

Top-Sport Gilles GmbH

Gevaar:

Voor gebruik

Lees de gebruik-

saanwijzing!

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Beeldscherm Afstand (Distance):

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Afmeting ca. [cm]: L 150 x B 66 x H 108

Afmeting opgeklapt ca. [cm]: L 155 x B 66 x H13

Training ruimte [m^2] : 4

Ihre Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

0 5 10 15 20 25 30 40 50 60 70 80 90 100

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

Tel.: [phone]

Fax: [phone]

[e-mail]

http://www.christopeit-sport.com

CHRISTOPEIT®

SPORT GERMANY
