Тип продукта	IP-термокамера
Бренд	Videotec
Модель	NTX
Материал корпуса	Нержавеющая сталь AISI 316L
Вес нетто	4.9 кг (с кронштейном), 4 кг (без кронштейна)
Электропитание	24 В переменного тока (±10 %) / 24 В постоянного тока (±5 %) или PoE+ (IEEE 802.3at)
Потребляемая мощность	21 Вт
Оптическое окно	Германий, толщина 1,5 мм, покрытие DLC (устойчивое к царапинам) и антибликовое, спектральный диапазон 7,5–14 мкм
Тепловое разрешение	До 640 × 512 пикселей (в зависимости от версии)
Частота кадров	7,5 или 30 кадров/с (в зависимости от версии)
Рабочая температура	от -40 °C до +65 °C (питание 24 В) / от -40 °C до +60 °C (PoE+)
Степень защиты	IP66, IP67, IP68 (2 ч 30 мин на глубине 2 м), IP69
Сертификаты	CE, UL/cULus (Type 4X, 6P), EAC, железнодорожный (EN50121-4), морской (EN60945)
Сеть	Ethernet 100 Base-TX, разъем RJ45, протоколы ONVIF (Профиль Q, S, T), TCP/IP, HTTP, HTTPS, DHCP и др.
Видеопоток	3 независимых потока, сжатие H.264/AVC, MJPEG, JPEG, MPEG4
Интеллектуальные функции	Обнаружение движения, видеоаналитика (опционально), маскирование зон
Входы / Выходы	1 вход тревоги, 1 выход реле (1 A, 30 В перем. тока / 60 В пост. тока макс.)
Монтаж	Быстроразъемные соединители, настенный, парапетный или потолочный монтаж, комплект аксессуаров
Обслуживание и очистка	Очистка германиевого окна нейтральным мылом, разбавленным водой; избегать спирта, растворителей, сильных кислот
Безопасность	Перед вмешательством отключайте питание; используйте двухполюсный выключатель макс. 10 A; требуется квалифицированный персонал
Предохранитель	T 2 A H 250 V 5×20 мм (замена квалифицированным персоналом)
Гарантия	Стандартная гарантия производителя (см. условия)

Часто задаваемые вопросы - NTX Videotec

Какой тип электропитания можно использовать для камеры NTX?

Камера NTX поддерживает питание 24 В переменного тока (±10 %), 24 В постоянного тока (±5 %) или PoE+ по стандарту IEEE 802.3at. Потребляемая мощность 21 Вт.

Как настроить IP-адрес камеры?

По умолчанию устройство использует DHCP. Если DHCP-сервер недоступен, оно назначает себе автоматически сгенерированный адрес 169.254.x.x/16. Используйте программу для сканирования сети, чтобы найти его, затем войдите в веб-интерфейс через браузер (http://).

Из каких материалов изготовлен корпус?

Корпус изготовлен из нержавеющей стали AISI 316L, что обеспечивает отличную коррозионную стойкость, подходит для морских и промышленных сред.

Какова максимальная рабочая температура?

Для версии с питанием 24 В перем./пост. тока диапазон от -40 °C до +65 °C. Для версии PoE+ от -40 °C до +60 °C.

Как чистить германиевое окно?

Используйте мягкую ткань с нейтральным мылом, разбавленным водой. Категорически избегайте спирта, растворителей, сильных кислот или щелочей, которые могут повредить антицарапное покрытие.

Какие аксессуары доступны для NTX?

Аксессуары включают систему промывки (насос и форсунка), светодиодный прожектор (с опорной скобой), угловой переходник, хомут для столба, контрпластину и двойную пылезащитную крышу.

Имеет ли камера сертификаты для наружного применения?

Да, она имеет степени защиты IP66, IP67, IP68 и IP69, а также сертификаты для железнодорожного (EN50121-4) и морского (EN60945) применения.

Как сбросить камеру до заводских настроек?

Для NTX отключите питание, замкните контакты 4 и 5 разъема 2, затем включите питание на 2 минуты. После этого отключите питание, снимите перемычку и снова включите.

Какой предохранитель используется и как его заменить?

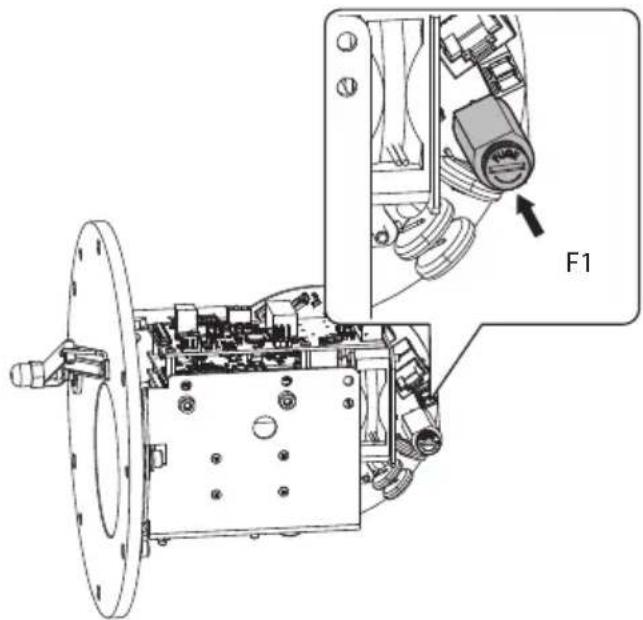

Предохранитель F1 имеет тип T 2 A H 250 V 5×20 мм. Для замены откройте камеру (после отключения питания) и замените на предохранитель того же типа, соблюдая правила безопасности.

Какое максимальное расстояние питающего кабеля рекомендуется?

Для сечения 0,75 мм² (18 AWG) максимальная длина составляет 50 м для версий без платы видеоаналитики и 40 м с платой. Выбирайте сечение в зависимости от расстояния.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NTX Videotec

Камера защитой от коррозии

Комплект оборудования

1 О настоящем руководстве....7

1.1 Типографские условные обозначения .... 7

2 Примечания в отношении авторского права и информация о торговых марках......7

3 Примечания по защите данных ....7

3.1 Общая информация .... 7

4 Правила техники безопасности ....8

5 Обозначение....10

5.1 Описание и обозначение типа устройства....10

5.1.1 NVX 10

5.1.2 NTX....10

5.2 Общий вид изделия....10

5.3 Маркировка изделия....11

5.3.1 Проверка маркировки .... 11

6 Модели ....11

6.1 NVX....11

6.1.1 Модель со встроенным стеклоочистителем....11

6.1.2 Версия без стеклоочистителя....11

6.1.3 Камера Day/Night....11

6.1.4 VIDEOTEC Analytics....11

6.2 NTX 11

6.2.1 Германиевое окно ....11

6.3 Идентификация модели 12

7 Подготовка устройства к использованию....13

7.1 Распаковка....13

7.2 Безопасная утилизация упаковочных материалов 13

7.3 Комплект оборудования....13

7.4 Подготовительные работы перед установкой....14

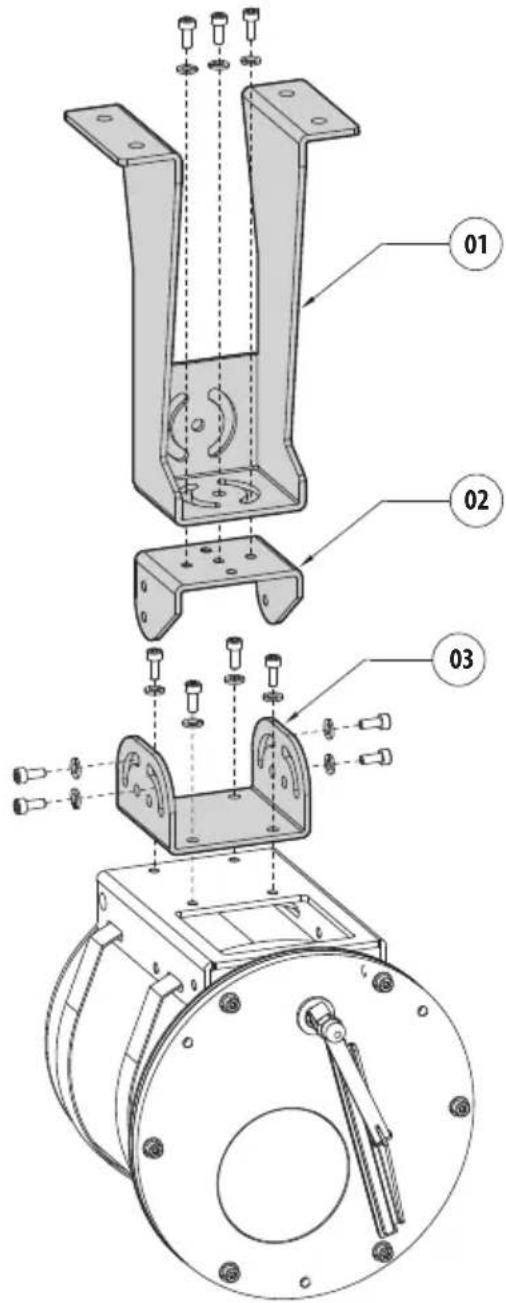

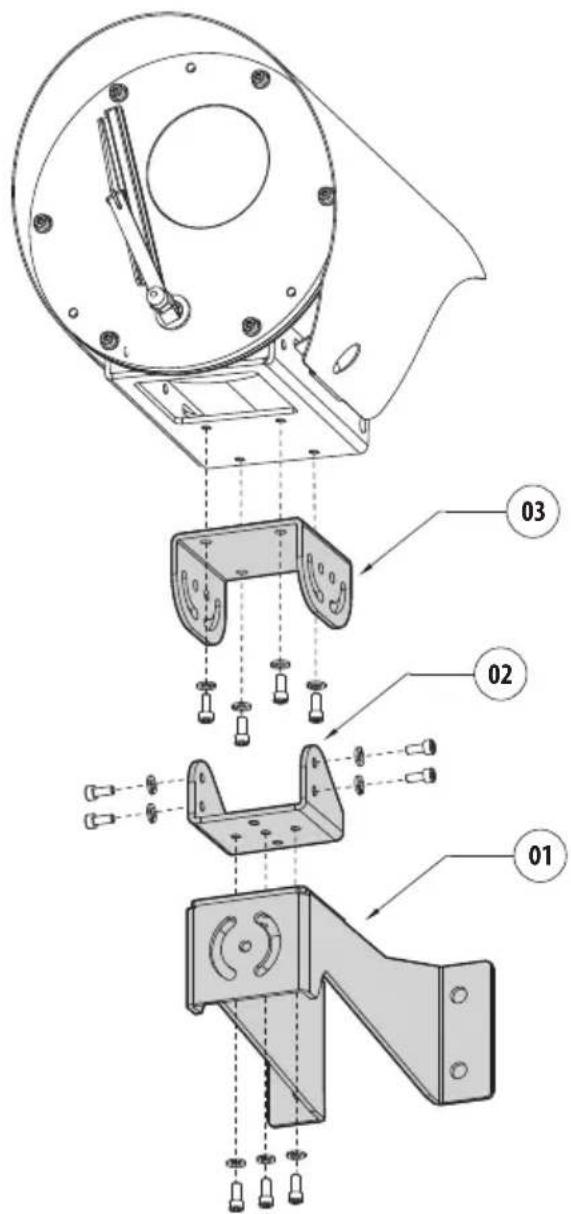

7.4.1 Установка на стене, парапете или потолке....14

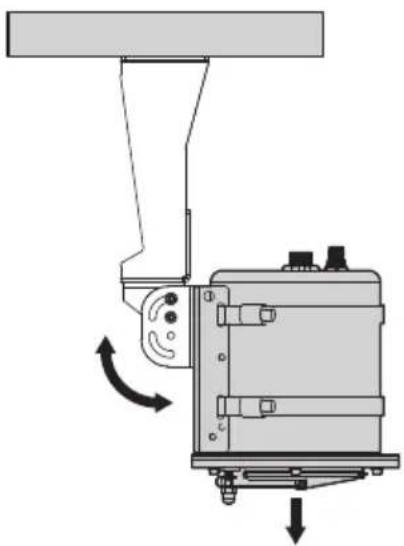

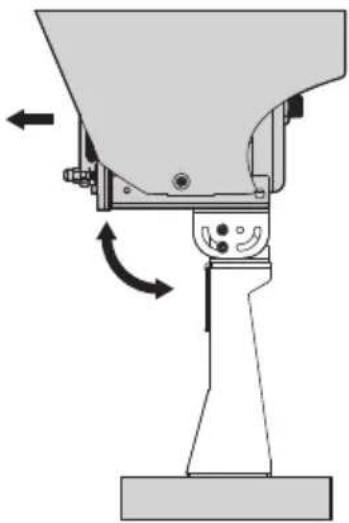

7.4.2 Варианты установки....16

8 Монтаж ....18

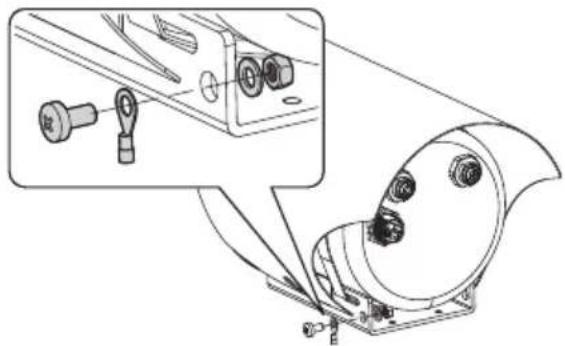

8.1 Функциональное заземление....18

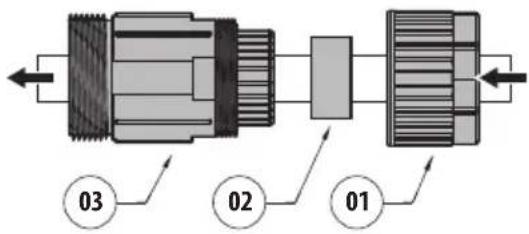

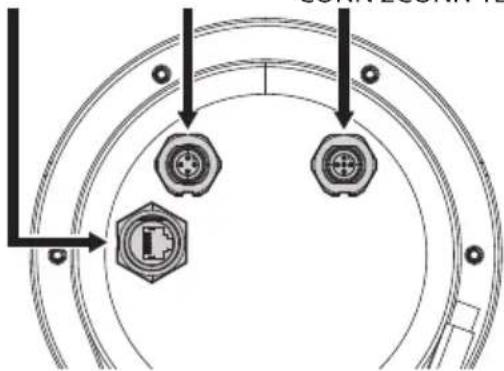

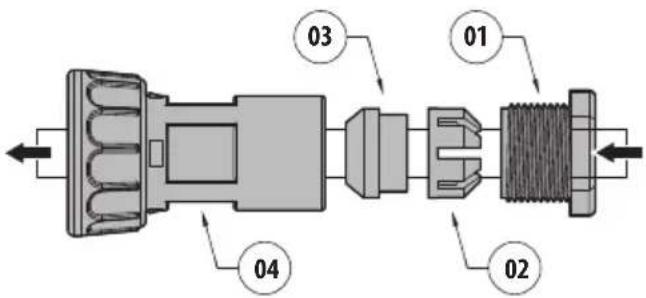

8.2 Кабельная проводка для быстроразъемного подключения ....18

8.2.1 Кабельная проводка для штепсельного соединения (источник питания, I/O) 19

8.2.2 Подключение реле....20

8.2.3 Кабельная проводка для штепсельного разъема (Ethernet, PoE+)......21

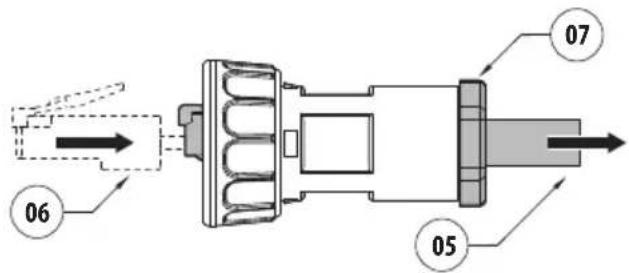

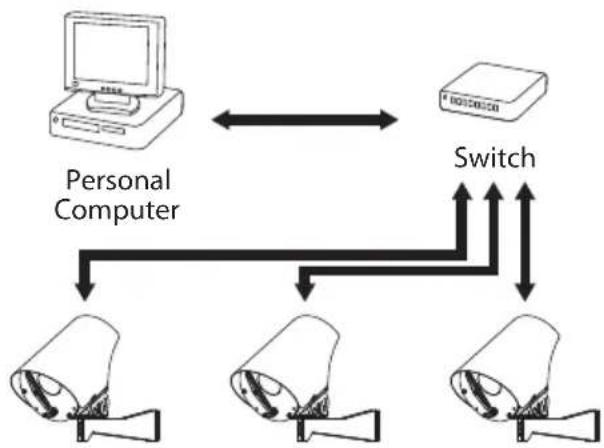

8.2.4 Подключение Ethernet-кабеля 22

9 Включение ...... 22

10 Конфигурация....23

10.1 IP-адрес по умолчанию....23

10.2 Веб-интерфейс 23

11 Принадлежности и опоры....23

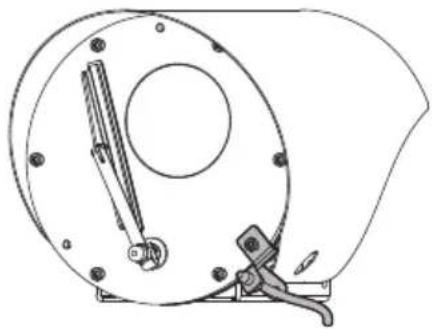

11.1 Омыватель (Washer)......23

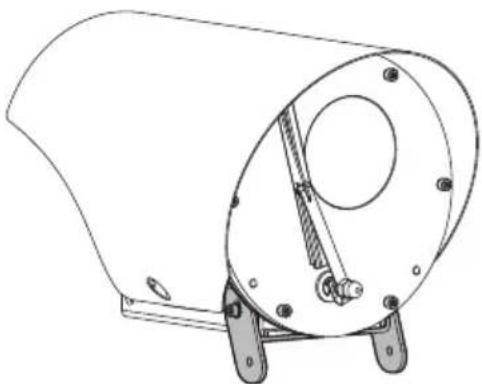

11.2 Опорный кронштейн для светодиодной подсветки....24

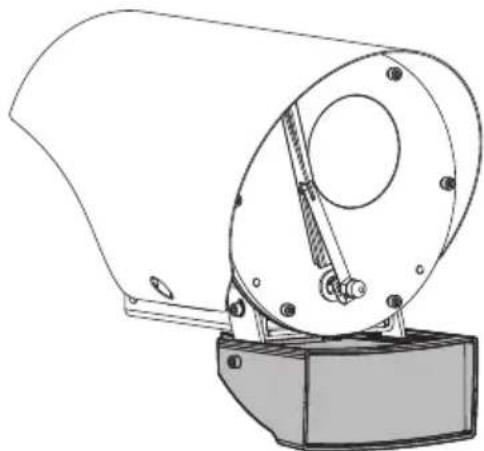

11.3 Светодиодный осветитель....24

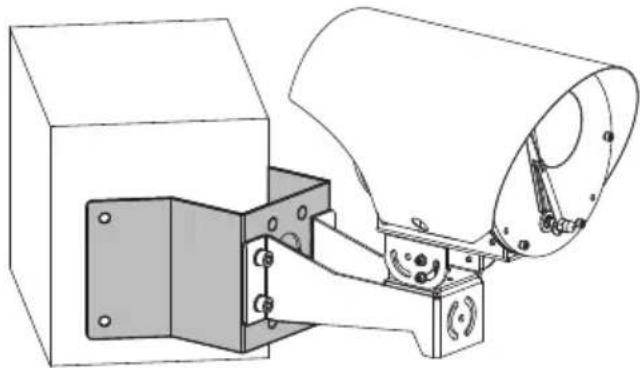

11.4 Адаптер для крепления на угол....24

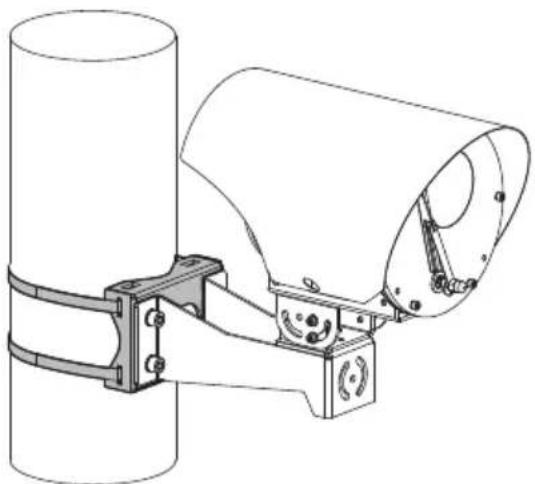

11.5 Адаптер для установки на стойке 24
11.6 Пластина крепления....25

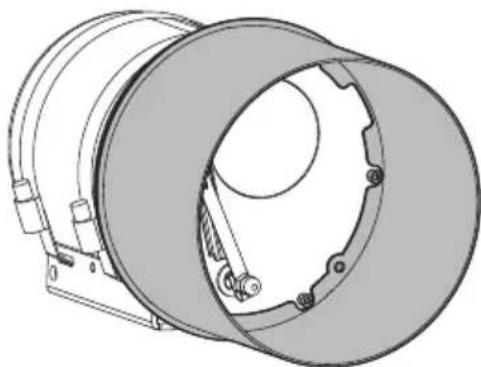

11.7 Передний козырек для защиты от пыли 25

12 Техническое обслуживание 25

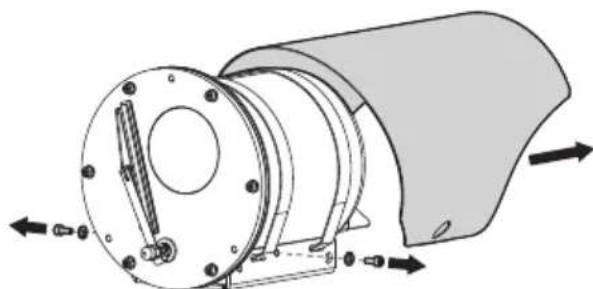

12.1 Снятие козырька 25

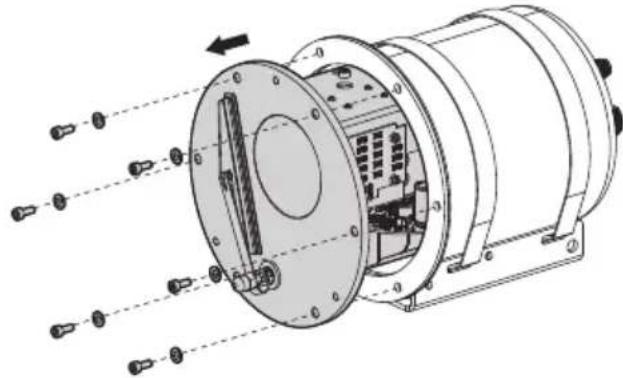

12.2 Открытие и закрытие кожуха....26

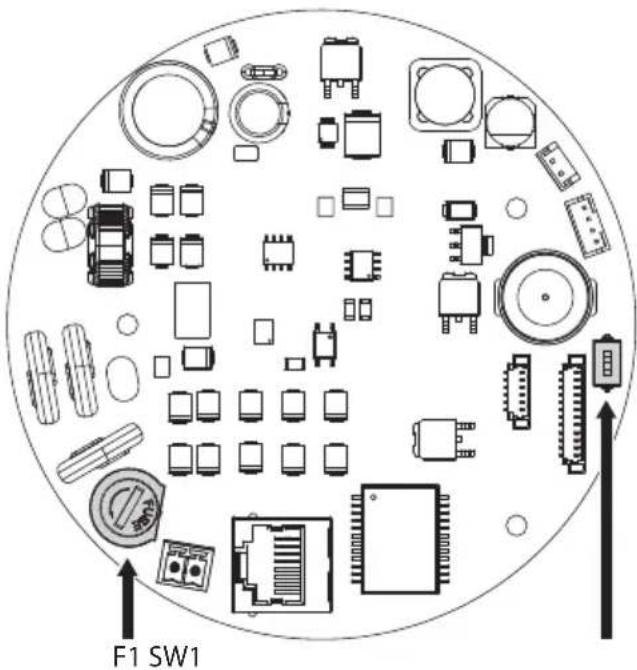

12.3 Описание платы камеры....26
12.4 Замена предохранителя 27
12.5 Factory Default 27

12.5.1 Factory Default, NVX (модель со стеклоочистителем), NTX....27
12.5.2 Factory Default, NVX (версия без стеклоочистителя)......27

13 Очистка....28

13.1 Очистка стекла....28
13.2 Очистка германиевого окна 28

14 Информация об утилизации и переработке....28

15 Технические характеристики ......29

15.1 NVX....29

15.1.1 Общие сведения ....29
15.1.2 Механические хар....29
15.1.3 Окно камеры ....29
15.1.4 Электрические хар. 29
15.1.5 Сеть 29
15.1.6 Видео....29
15.1.7 Интерфейс ввода-вывода....29
15.1.8 Камеры 30
15.1.9 Окружающая среда ....31
15.1.10 Сертификаты....31
15.1.11 Сертификаты - Применение на железной дороге ....31
15.1.12 Сертификаты - Морское применение ....31

15.2 NTX....32

15.2.1 Общие сведения....32
15.2.2 Механические хар....32
15.2.3 Окно камеры .... 32
15.2.4 Электрические хар. 32
15.2.5 Сеть....32
15.2.6 Видео....32
15.2.7 Интерфейс ввода-вывода....32
15.2.8 Камеры ....33
15.2.9 Окружающая среда ....35
15.2.10 Сертификаты....35
15.2.11 Сертификаты - Применение на железной дороге ....35

15.2.12 Сертификаты - Морское применение ....35

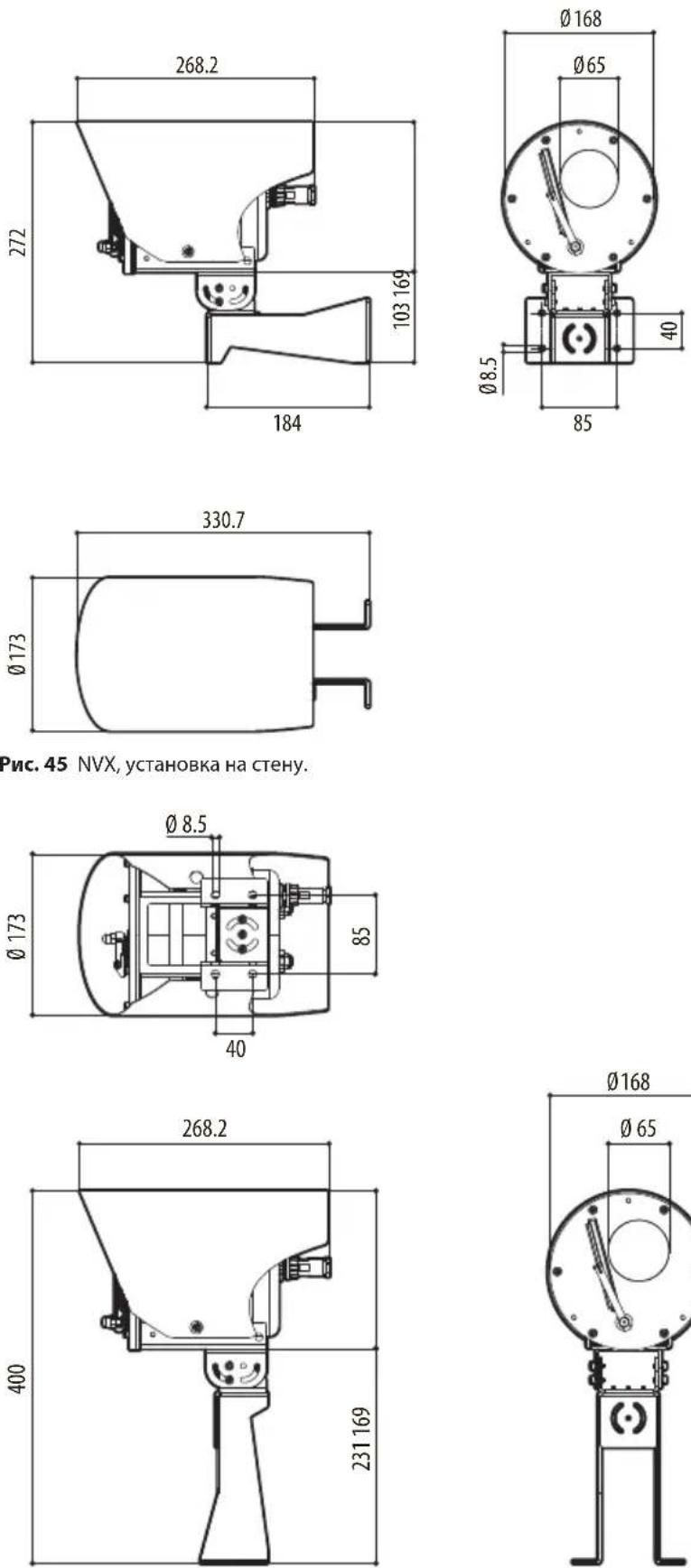

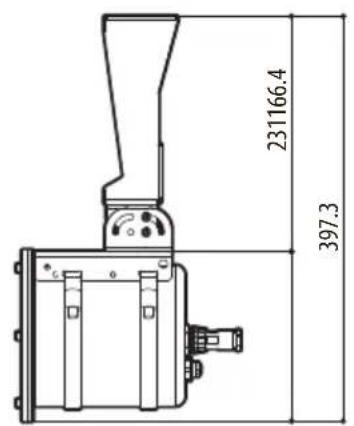

16 Технические чертежи 36

1 О настоящем руководстве

Перед установкой и использованием этого изделия внимательно прочтите всю предоставленную документацию. Всегда держите руководство под рукой, чтобы им можно было воспользоваться в будущем.

1.1 Типографские условные обозначения

ОПАСНОСТЬ!

Высокий уровень опасности.

Риск поражения электрическим током.

При отсутствии иных указаний отключите питание устройства, перед тем как приступить к выполнению любой операции.

ОПАСНОСТЬ!

Опасность механического повреждения. Риск раздавливания или отрезания.

ОПАСНОСТЬ!

Горячая поверхность.

Избегайте контакта. При контакте с горячими поверхностями существует риск получения ожогов.

ПРЕДУПРЕЖДЕНИЕ!

Средний уровень опасности.

Данная операция крайне важна для обеспечения надлежащего функционирования системы.

Внимательно ознакомьтесь с описанием процедуры и выполните ее в соответствии с приведенными указаниями.

INFO

Описание характеристик системы.

Рекомендуем внимательно ознакомиться с содержанием этого раздела, для того чтобы понять следующие этапы.

2 Примечания в отношении авторского права и информация о торговых марках

Названия устройств или компаний, упоминаемые в настоящем документе, являются торговыми марками или зарегистрированными торговыми знаками соответствующих компаний.

Microsoft Edge ^® , Windows XP ^® , Windows Vista ^® , Windows 7 ^® , Windows 8 ^® , Windows 10 ^® являются собственностью Microsoft Corporation.

Торговая марка Google Chrome® принадлежит Google LLC.

Торговая марка Mozilla Firefox® принадлежит Mozilla Foundation.

INTEL® Core™ 2 Duo, INTEL® Core™ 2 Quad, INTEL® Xeon® являются собственностью Intel Corporation. Торговая марка ONVIF® принадлежит Onvif, Inc.

3 Примечания по защите данных

3.1 Общая информация

VIDEOTEC S.p.A. производит устройства видеонаблюдения исключительно для профессионального применения. Продукция VIDEOTEC S.p.A. может использоваться в технических областях для самых разных целей: от контроля за городской безопасностью до наблюдения за производственными процессами в районах, подверженных риску, а также для мониторинга и защиты окружающей среды.

Некоторые из этих применений могут подразумевать обработку персональных данных теми, кто использует систему видеонаблюдения с установленной и интегрированной в ней продукцией VIDEOTEC S.p.A..

Разнообразные сценарии применения не позволяют использовать стандартные меры безопасности ИТ, установленные по умолчанию в продукции, которая была бы совместима с любым сценарием применения и техническими условиями. В частности, некоторые меры безопасности (включая меры, которые регулируются отраслевым стандартом в устройствах, предназначенных для непрофессионального использования), могут быть несовместимыми или ненужными в конкретных технических условиях или, напротив, недостаточными.

По это причине важно, чтобы анализ рисков, связанных с аспектами ИТ-безопасности в контексте местных правил, применяемых в отношении защиты персональных данных, осуществлялся специализированным персоналом, отвечающим за конечную продукцию, поставляемую потребителю.

Следовательно, пользователь продукции при помощи специализированного персонала ИТ-безопасности должен определить личную ответственность:

• Активировать некоторые или все функции безопасности, предлагаемые в устройстве VIDEOTEC S.p.A.;
• Использовать различные меры безопасности на системном уровне;
• Использовать оба варианта.

Вышеприведенный выбор должен быть сделан на основе требуемых технических и нормативных условий, а также типа данных, обрабатываемых системой видеонаблюдения.

Учитывая тип технических условий, в которых устройства VIDEOTEC S.p.A. обычно используются, невозможно и не рекомендуется, чтобы прошивка этих устройств автоматически обновлялась через Интернет. VIDEOTEC S.p.A. со временем может выпускать обновления мер безопасности для своих устройств, которые должны быть установлены пользователем вручную путем обращения к специализированному персоналу, в случае активации некоторых или всех функций безопасности, предлагаемых в устройстве. Пользователь должен иметь постоянный доступ к корпоративным коммуникационным каналам VIDEOTEC S.p.A. для проверки обновлений прошивки.

4 Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Система электропитания, к которой подключается устройство, должна быть оснащена двухполюсным автоматическим прерывателем цепи номинальным током 10А max. Этот выключатель выбирается из перечисленных в списке. Минимальное расстояние между контактами автоматического выключателя цепи должно составлять 3mm. Выключатель цепи должен иметь защиту от тока КЗ на землю (дифференциальная защита) и защиту от перегрузки по току (термомагнитная защита).

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

ПРЕДУПРЕЖДЕНИЕ! Система типа НТС-1 Это система типа НТС-1, не подключайте ее к СНБН-схемам.

ПРЕДУПРЕЖДЕНИЕ! Для обеспечения постоянной защиты от риска возгорания при замене предохранителей следует использовать предохранители того же типа и номинала. Только обслуживающий персонал может проводить замену предохранителей.

- Производитель не несет ответственности за любые повреждения, возникающие в результате неправильного использования указанного в настоящем руководстве оборудования. Помимо этого, производитель сохраняет за собой право изменять содержание руководства без предварительного уведомления. Представленная в настоящем руководстве документация прошла тщательную проверку. Однако производитель не несет ответственности за ее использование. Аналогичные условия предусмотрены в отношении любого лица или компании, привлеченных для составления и создания данного руководства.

• Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.
- Не используйте кабели, которые кажутся изношенными или старыми.

• Никогда и ни при каких обстоятельствах не выполняйте изменений или подключений, не предусмотренных настоящим руководством. Ненадлежащее использование оборудования может привести к возникновению серьезных опасных ситуаций, угрожающих безопасности персонала и системы.
• Используйте только оригинальные запасные части. Неоригинальные запасные части могут привести к возникновению пожара, электрического разряда или другой опасной ситуации.
• Перед монтажом проверьте соответствие поставленных материалов спецификациям заказа, сверив идентификационные ярлыки (5.3 Маркировка изделия, страница 11).
• Поскольку пользователь самостоятельно выбирает поверхность, на которой будет закреплено устройство, мы не предоставляем крепежные приспособления для надежной фиксации оборудования на определенной поверхности. За выбор крепежных приспособлений, подходящих для соответствующей поверхности, отвечает установщик. Рекомендуется использовать методы и материалы, которые способны выдерживать вес, превышающий вес устройства минимум в 4 раза.
• Выбирайте место для установки, поверхность которого достаточно прочная и способна выдержать вес устройства, при этом необходимо помнить об особых факторах окружающей среды, например, воздействии сильного ветра.
• Это устройство разработано для подключения и установки на здании или подходящей конструкции на постоянной основе. Устройство следует надежно закрепить и подключить перед выполнением каких-либо работ.
• Пред тем как включить питание, убедитесь в том, что устройство надежно зафиксировано.
• Установка оборудования, предназначенного для использования в зонах с ограниченным доступом, должна осуществляться только квалифицированным техническим персоналом.
• Обращайтесь с устройством осторожно, чтобы избежать случайного контакта, острых углов и кромки.

• Развязка цепей обеспечивается внешними устройствами, например, защитным трансформатором и (или) изолированным источником питания постоянного тока.

• Для питания устройства используется защитный трансформатор и (или) изолированный источник питания постоянного тока, обладающий соответствующими характеристиками. Выходная мощность не должна превышать указанные ниже значения. Напряжение сети питания: 24Vac (±10%) или 24Vdc (±5%).

• Электрическая система оснащается выключателем питания, который можно легко найти и использовать в случае необходимости.
• Техническое обслуживание должно проводиться только уполномоченным техническим персоналом.
  • Во время установки используйте соответствующие средства индивидуальной защиты.
• При установке устройства должны соблюдаться национальные правила.
• Это устройство Класса А. При установке в жилых помещениях данное устройство может вызывать радиопомехи. В таком случае пользователю может потребоваться предпринять соответствующие меры.
• Подключите устройство к источнику питания в соответствии с указаниями на этикетке с маркировкой. Перед тем как продолжить установку, убедитесь, что линия питания надлежащим образом изолирована.
• Устройство следует подключать через соответствующий источник бесперебойного питания (ИБП) в целях компенсации кратковременной посадки напряжения или кратковременного нарушения электроснабжения.
• Подключите устройство к электросети 24 В переменного тока, 24 В постоянного тока или, в случае моделей без карты для видеоанализа, к источнику питания (PSE), работающему по стандарту IEEE 802.3at (PoE +).
• В случае источников питания напряжением 24Vac необходимо обеспечить разделение с линией питания переменного тока с помощью двойной или армированной изоляции на участке между основной линией питания и вторичным контуром.

5 Обозначение

5.1 Описание и обозначение типа устройства

5.1.1 NVX

Модель NVX является камерой FULL HD, созданной для работы в условиях сверхнизкой освещенности и имеющей высокую устойчивость к коррозии.

В производстве камеры NVX использована только нержавеющая сталь AISI 316L; от других моделей ее отличает компактная и легкая конструкция, которая наряду с быстроразъемным подключением облегчает установку и техническое обслуживание.

В стандартную комплектацию входит модульный кронштейн для установки на стену, потолок или парапет.

Модель NTX является тепловизионной камерой IP имеющей высокую устойчивость к коррозии.

Тепловизор обеспечивает возможность наблюдения в полной темноте, при наличии тумана, дождя, задымленности или на дальнем расстоянии.

Германиевое окно с внешней стороны имеет покрытие антибликовое, Hard Carbon Coating (DLC) и покрытие устойчивое к появлению царапин, а с внутренней стороны стекла имеет антибликовое покрытие; спектральный диапазон: от 7,5μm до 14μm.

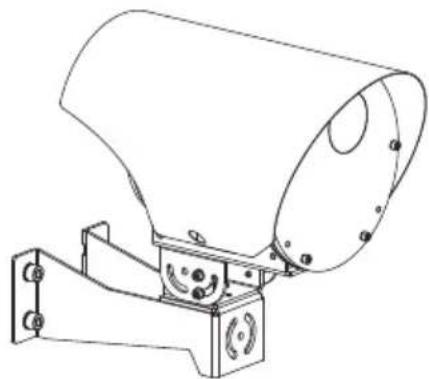

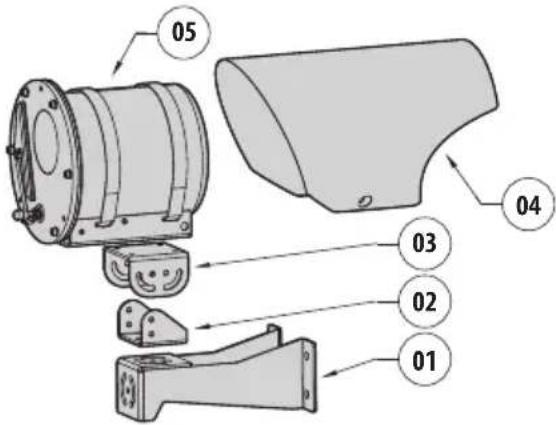

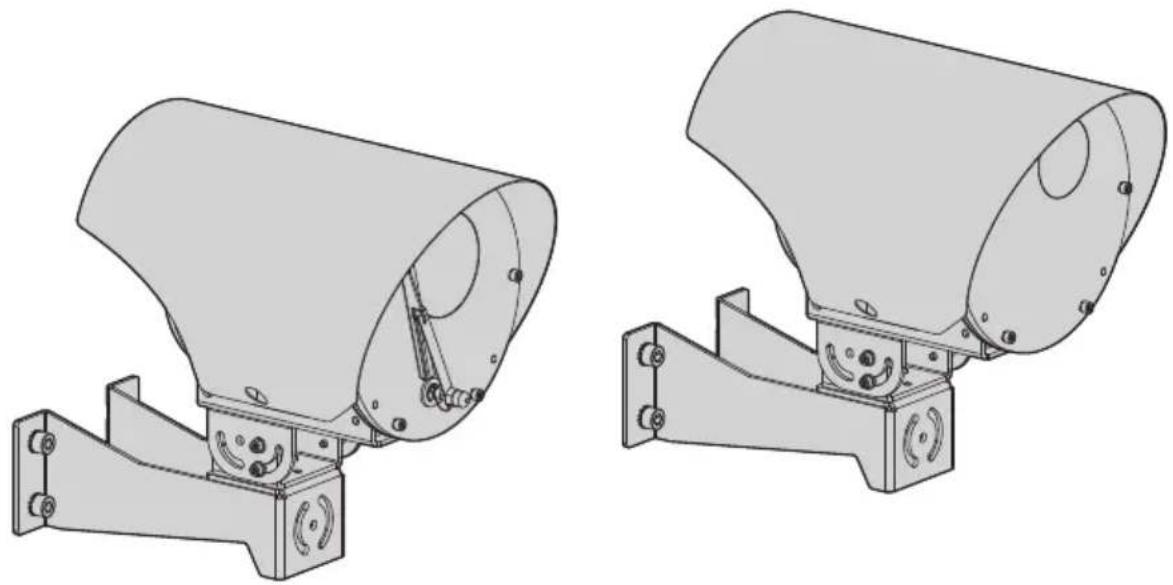

5.2 Общий вид изделия

Ниже представлены основные компоненты устройства.

1. Кронштейн для фиксации.
2. Поворотная опора.
3. Опора камеры.
4. Солнцезащитный козырек.
5. Камера.

Рис. 3

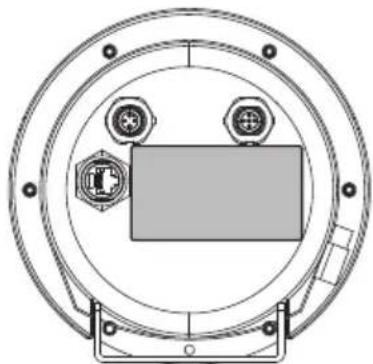

5.3 Маркировка изделия

См. ярлык на изделии.

На этикетке указаны:

• Идентификационный код модели.
• Напряжение сети питания (V).
  • Частота (Hz).
  • Макс. ток (А).
• Серийный номер.

5.3.1 Проверка маркировки

Перед тем как продолжить установку, убедитесь, что предоставленные материалы соответствуют спецификациям заказа, проверив этикетки с маркировкой.

Никогда и ни при каких обстоятельствах не выполняйте изменений или подключений, не предусмотренных настоящим руководством. Ненадлежащее использование оборудования может привести к возникновению серьезных опасных ситуаций, угрожающих безопасности персонала и системы.

6 Модели

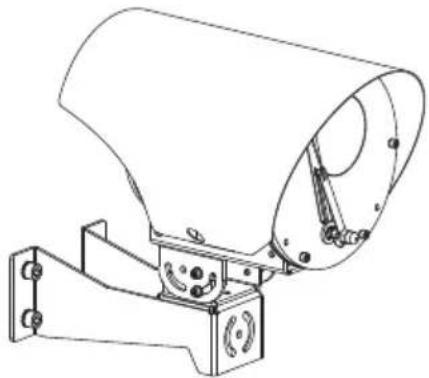

6.1 NVX

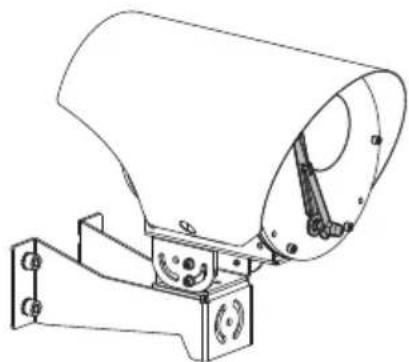

6.1.1 Модель со встроенным стеклоочистителем

В стандартной версии изделие оснащено встроенным стеклоочистителем.

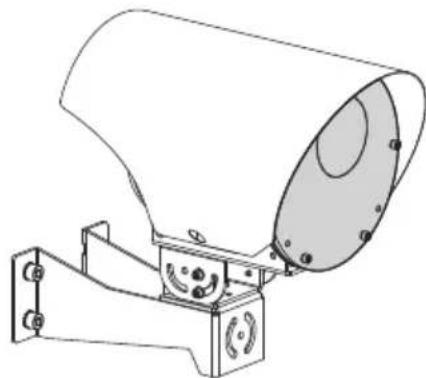

6.1.2 Версия без стеклоочистителя

Доступна упрощенная версия изделия без стеклоочистителя.

Доступны версии со стеклянным или поликарбонатным окном.

Это исполнение продукта оснащено камерой Full HD с дневным/ночным режимом.

6.1.4 VIDEOTEC Analytics

Это исполнение продукта включает функцию анализа видео VIDEOTEC Analytics.

6.2 NTX

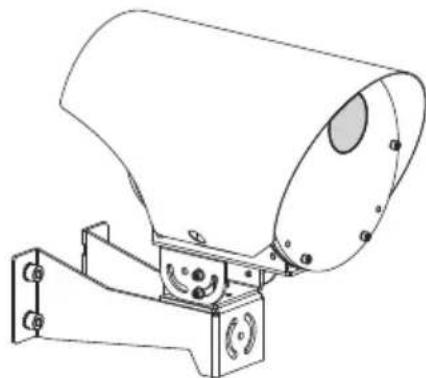

6.2.1 Германиевое окно

Модель с германиевым окном была разработана для использования в сочетании с тепловизорами.

6.3 Идентификация модели

NVX - ОПЦИИ КОНФИГУРАЦИЙ
	Напряжение Камера Модели Видеоанализ Редакция
NVX	2 24Vac/24Vdc/PoE+	10 Камера для сверхнизкого освещения, дневной/ночной режим, FULL HD 1080p, 30x, с технологией DELUX	W Со стеклоочистителем	00 Без встроенной функции анализа видеоданных (Без VIDEOTEC ANALYTICS)	A Соответствие стандарту ONVIF, Профилю Q, Профилю S и Профилю T
		20 Камера SONY FCB-EV7520, FULL HD 1080p, 30x	S Без стеклоочистителя/Стеклянное окно	01 Со встроенной функцией анализа видеоданных (VIDEOTEC ANALYTICS)	J Соответствие стандарту ONVIF, Профилю S и Профилю T
			P Без стеклоочистителя/Окно из поликарбоната

Табл. 1 NVX.

NTX - ОПЦИИ КОНФИГУРАЦИЙ
	Напряжение Камера	Радиометрия	Модель					Частота тепловой камеры
NTX	2 24Vac/24Vdc/PoE+	D Тепловизор 35mm, 640x512	0 Тепловизионная камера с радиометрическими функциями	R Германиевое окно	0	0	A	- 7.5Hz
		E Тепловизор 25mm, 640x512	R Тепловизионная камера с расширенными радиометрическими функциями					H 30Hz
		U Тепловизор 19mm, 640x512
		G Тепловая камера 13mm, 640x512
		H Тепловизор 9mm, 640x512
		I Тепловизор 35mm, 336x256
		L Тепловизор 25mm, 336x256
		Z Тепловизор 19mm, 336x256
		M Тепловизор 13mm, 336x256
		Q Тепловизор 9mm, 336x256

Табл. 2 NTX.

7 Подготовка устройства к использованию

Любое изменение, которое выполняется без разрешения, явным образом предоставленного производителем, аннулирует гарантию.

7.1 Распаковка

При получении устройства убедитесь, что упаковка не повреждена и не имеет явных признаков падения или царапин.

В случае наличия видимых повреждений незамедлительно свяжитесь с поставщиком.

В случае возврата неисправного устройства мы рекомендуем использовать оригинальную упаковку для транспортировки.

Сохраняйте упаковку на случай, если потребуется отправить устройство на ремонт.

7.2 Безопасная утилизация упаковочных материалов

Упаковочные материалы могут подвергаться переработке. Технический специалист установщика отвечает за сортировку материалов для переработки, а также за соблюдение требований законодательства, действующего в месте установки устройства.

7.3 Комплект оборудования

Проверьте комплект оборудования на соответствие представленному ниже списку материалов:

• Камера
  • Кронштейн для фиксации
• Поворотная опора
• Опора камеры
  • Солнцезащитный козырек

• Оснащение:

• Разъемы для быстрого подключения и заглушки

• Руководство по эксплуатации
• Болты и винты (модель со стеклоочистителем)
• Поддержка системы омывателя (модель со стеклоочистителем)
• Форсунка для системы омывателя (модель со стеклоочистителем)
• Кабельная стяжка (модель со стеклоочистителем)

• Вспомогательное оборудование:

- Ключ шестигранник

• Болты и винты

7.4 Подготовительные работы перед установкой

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

Для установки используйте подходящие инструменты. Особый характер места установки устройства может потребовать использования специальных инструментов.

Устройство должно крепиться с помощью соответствующих приспособлений. Крепежные элементы должны гарантировать механическую герметичность и выдерживать как минимум четырехкратный вес устройства.

Выбирайте место для установки, поверхность которого достаточно прочная и способна выдержать вес устройства, при этом необходимо помнить об особых факторах окружающей среды, например, воздействии сильного ветра.

Устройство необходимо устанавливать таким образом, чтобы избежать нанесения травм движущимися частями оборудования. Также при установке следует проверить, чтобы движущиеся части не задевали другие предметы и не создавали опасные ситуации.

Пред тем как включить питание, убедитесь в том, что устройство надежно зафиксировано.

Техническое обслуживание должно проводиться только уполномоченным техническим персоналом.

Поскольку пользователь самостоятельно выбирает поверхность, на которой будет закреплено устройство, мы не предоставляем крепежные приспособления для надежной фиксации оборудования на определенной поверхности. За выбор крепежных приспособлений, подходящих для соответствующей поверхности, отвечает установщик.

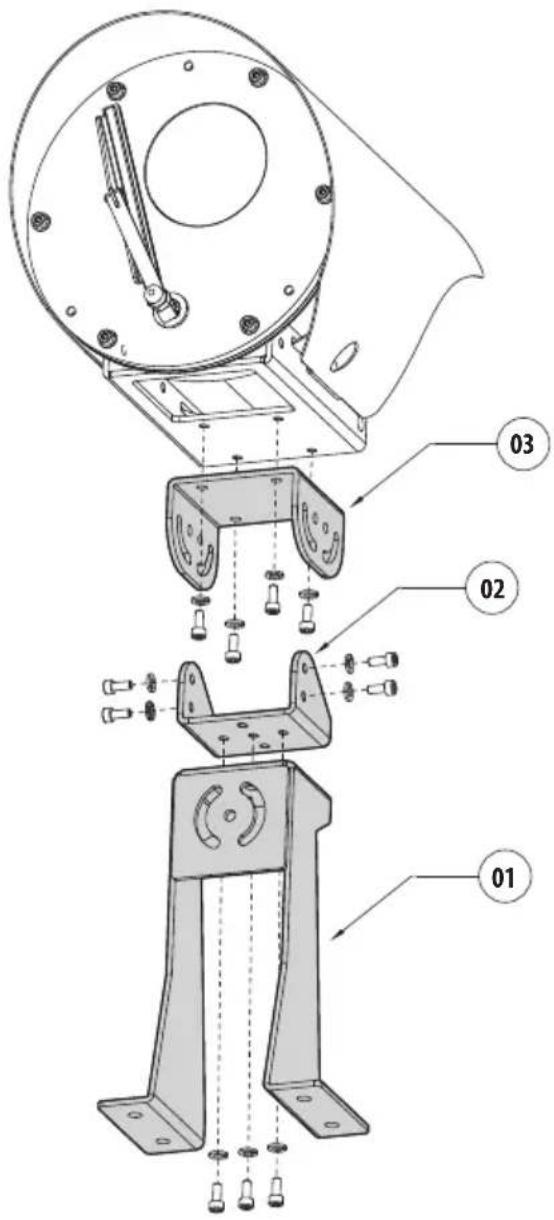

7.4.1 Установка на стене, парапете или потолке

Изделие можно установить на стене, парапете или потолке.

Закрепите кронштейн для фиксации (01) на конечной поверхности установки.

Установите опору кожуха (03) на кожух с помощью четырех винтов M5 и шайб, которые входят в комплект. Закрепите поворотный элемент (02) на крепежной опоре (01) и на опоре кожуха (03) с помощью семи винтов M5 и шайб, которые входят в комплект. После установки изделия в нужном положении затяните попарно винты M5.

Будьте внимательны при монтаже. Момент затяжки: 4.5Nm (±0.5Nm).

Рис. 8 Установка на стену.

Рис. 9 Крепление к парапету.

Рис. 10 Крепление на потолок.

При установке на потолок необходимо снять козырек.

7.4.2 Варианты установки

Устройство может устанавливаться в представленных ниже положениях.

Диапазон вертикального наклона кожуха составляет -90°-0°.

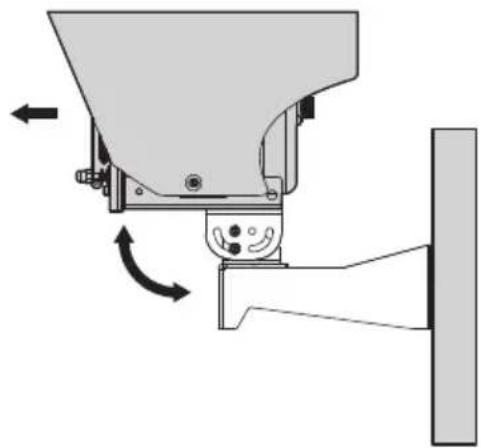

Рис. 11 Пример установки на стене, вертикальное перемещение, 0°.

Рис. 12 Пример установки на стене, вертикальное перемещение, -90°.

Рис. 13 Пример установки на парапете, вертикальное перемещение, 0°.

Рис. 14 Пример установки на парапете, вертикальное перемещение, -90°.

При установке на потолок козырек необходимо снять.

Рис. 15 Пример установки на потолок, вертикальное перемещение, 0°.

Рис. 16 Пример установки на потолок, вертикальное перемещение, -90°.

Изделие можно закрепить при помощи цепи или металлической проволоки, чтобы предотвратить падение камеры в случае разрушения опоры. Для этой цели можно использовать отверстие, показанное на рисунке (Рис. 17, страница 17).

ПРЕДУПРЕЖДЕНИЕ! Система электропитания, к которой подключается устройство, должна быть оснащена двухполюсным автоматическим прерывателем цепи номинальным током 10А max. Минимальное расстояние между контактами автоматического выключателя цепи должно составлять 3mm. Выключатель цепи должен иметь защиту от тока КЗ на землю (дифференциальная защита) и защиту от перегрузки по току (термомагнитная защита).

Выполнять электрические подключения необходимо при отключенном источнике питания и разомкнутом выключателе сети.

Электрическая система оснащается выключателем питания, который можно легко найти и использовать в случае необходимости.

Все неподключенные провода должны быть изолированы.

VIDEOTEC настоятельно рекомендует проверить конфигурацию и эксплуатационные характеристики устройства перед его окончательной установкой в соответствующем месте.

8.1 Функциональное заземление

Если устройство подключено через линию Ethernet (PoE +), к заземлению устройства должен быть подключен внешний функциональный заземляющий кабель.

Используйте кабели со следующими характеристиками.

- Номинальное сечение используемых кабелей: 2.5mm² (14AWG) мин.

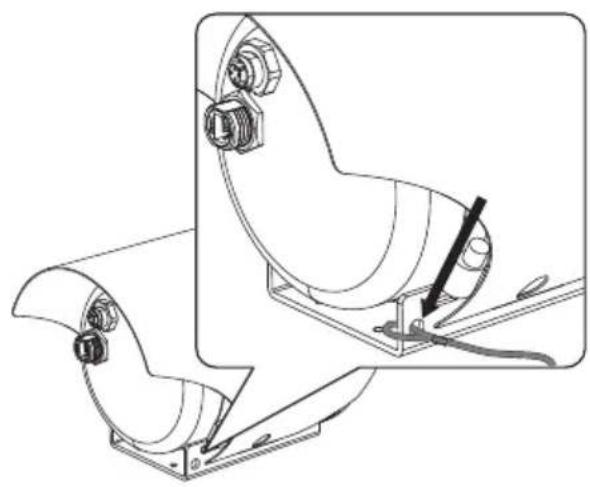

Выполните установку функционального заземляющего кабеля, как показано на рисунке.

8.2 Кабельная проводка для быстроразъемного подключения

Быстроразъемное подключение к устройству облегчает установку.

На задней стороне устройства закреплены разъемы. Подключение к разъемам должно осуществляться со стороны кабеля (штепсельные разъемы).

CONN 2CONN 1Ethernet

Рис. 19 Вид кожуха сзади. Разъемы на сторонах кожуха.

Сразу после установки вставьте штепсельные разъемы в соответствующие места на задней панели устройства.

Если навесные соединители не используются, установите на задней панели изделия прилагаемые заглушки.

8.2.1 Кабельная проводка для штепсельного соединения (источник питания, I/O)

Питание устройства осуществляется от источника питания 24Vac или 24Vdc.

Для питания устройства используйте линию Ethernet (модели без платы видеоанализа) и PSE (Power Sourcing Equipment), совместимое с IEEE 802.3at (PoE+).

CONN 1 CONN 2

Рис. 20 Вид контактов спереди и вид клемм изнутри.

CONN 1 (4-X КОНТАКТНЫЙ РАЗЪЕМ)
Номер контакта Функция
1 Реле насоса омывателя
2 Реле насоса омывателя
3	Вспомогательное реле (регулируемое реле)
4	Вспомогательное реле (регулируемое реле)

Табл. 3

CONN 2 (5-И КОНТАКТНЫЙ РАЗЪЕМ)
Номер контакта Функция
1 Источник питания	24Vac/24Vdc
2 Источник питания	24Vac/24Vdc
3 Не используется
4 Factory Default
5 Factory Default

Табл. 4 *Factory Default может быть установлен в версиях NVX оборудованные стеклоочистителем и во всех версиях NTX

Полярность напряжения на контактах 1 и 2 разъема 2 не имеет значения.

Заземление не предусмотрено, поскольку изделию оно не требуется, так как для его питания используется 24Vac или 24Vdc.

Используйте кабели со следующими характеристиками.

• Сечение: от 0.14mm ^2 (26AWG) до 0.75mm ^2 (18AWG).
• Общий диаметр кабеля: от 4mm до 8mm.
• Длина (кабели питания): Сечение провода влияет на максимально допустимую длину кабеля.
  Максимально допустимая длина кабеля в зависимости от сечения провода указана в следующей таблице.

МАКСИМАЛЬНАЯ ДЛИНА КАБЕЛЯ
Сечение Без карты	для видеоанализа	С картой для видеоанализа
0.34mm^2 (22AWG) 20m	15m
0.5mm^2 (20AWG) 30m	25m
0.75mm^2 (18AWG) 50m	40m

Табл. 5

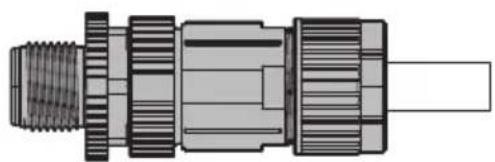

Подсоедините кабель к штепсельному разъему, выполнив следующие операции.

Срежьте оболочку кабеля максимум на 18mm. Зачистите провода не более чем на 5mm.

Проведите кабель через уплотнительную гайку (01), прокладку (02) и корпус разъема (03).

Рис. 21

Ослабьте винты на клеммах (04) лицевой стороны разъема, вставьте провода и зафиксируйте их, затянув винты. Закрепите корпус разъема (03) на лицевой стороне с помощью зажимов (05), затянув кольцевую гайку (06).

Будьте внимательны при монтаже. Момент затяжки: от 0.29Nm до 0.39Nm.

Рис. 22

Вставьте прокладку (02) внутри корпуса разъема (03). Затем затяните уплотнительную гайку (01).

Рис. 23

Будьте внимательны при монтаже. Момент затяжки: от 0.39Nm до 0.59Nm.

Рис. 24 Монтаж завершен.

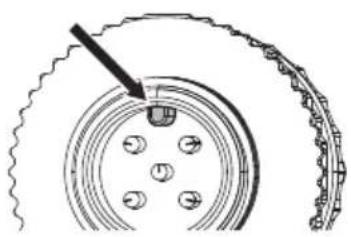

Перед тем как подсоединить штепсельные разъемы к соответствующим разъемам на задней стороне кожуха, убедитесь, что ТАР плотно прилегает.

Вставьте штепсельный разъем в закрепленный разъем и затяните кольцевую гайку.

8.2.2 Подключение реле

Использование реле возможно при соблюдении указанных ниже требований.

• Рабочее напряжение: до 30Vac или 60Vdc.
  • Сила тока: 1А max.

Используйте кабели со следующими характеристиками.
- Сечение: от 0.14mm ^2 (26AWG) до 0.75mm ^2 (18AWG).

Контакты реле расположены в соответствующем разъеме для быстрого подключения. Реле не имеет полярности (Табл. 3, страница 19).

8.2.3 Кабельная проводка для штепсельного разъема (Ethernet, PoE+)

Если устройство не оснащено платой видеоанализа, его можно питать, используя PSE (Power Sourcing Equipment), совместимое с IEEE 802.3at (PoE+).

Используйте Ethernet-кабели с указанными ниже характеристиками.

• Диаметр: от 5mm до 6mm.
• Экранирование: SF/UTP.
• Категория: 5е.
• Длина: 100m max (PoE+).

Подсоедините кабель к штепсельному разъему, выполнив следующие операции.

Проведите кабель Ethernet через уплотнительную гайку (01), каркас(02), прокладку (03) и корпус разъема (04).

Рис. 26

Необходимо обжать экранированный разъем RJ45, который входит в комплект поставки.

Подсоедините кабельную оплетку к экранированному разъему RJ45.

Выполните подключение в соответствии с приведенным в таблице описанием (с учетом стандартных технических требований: TIA/EIA-568-B).

Рис. 27

ПОДКЛЮЧЕНИЕ ETHERNET-КАБЕЛЯ
Номер контакта Цвет кабеля
1 Оранжевый-Белый
2 Оранжевый
3 Зеленый-Белый
4 Синий
5 Синий-Белый
6 Зеленый
7 Коричневый-Белый
8 Коричневый

Табл. 6

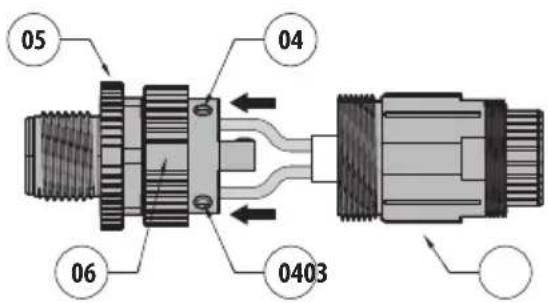

Слегка подергайте кабель Ethernet (05), пока разъем RJ45 (06) не будет полностью вставлен в корпус разъема для навесной соединитель.

После установки каркаса и прокладки затяните уплотнительную гайку (07).

Будьте внимательны при монтаже. Момент затяжки: От 0.9Nm до 1Nm.

Рис. 29

Рис. 30 Монтаж завершен.

Вставьте штепсельный разъем в закрепленный разъем и затяните кольцевую гайку.

8.2.4 Подключение Ethernet-кабеля

Оплетка кабеля Ethernet со стороны пользователя должна быть постоянно заземлена. Используйте экранированный разъем RJ45. Подсоедините кабельную оплетку к экранированному разъему RJ45.

Продукт может быть подключен непосредственно к коммутатору Ethernet.

Ниже представлен стандартный пример установки.

Рис. 31

9 Включение

Убедитесь в том, что устройство и прочие элементы системы снабжены защитными кожухами, исключающими возможность контакта с токопроводящими компонентами.

Убедитесь в том, что все детали надежно закреплены.

Процесс автоматического предварительного подогрева (De-Ice) активируется при каждом включении устройства, если температура окружающей среды ниже -10°C. Данный процесс служит для обеспечения правильного функционирования устройства даже при низких температурах. Продолжительность процедуры предварительного подогрева: 60 минут.

Для того чтобы включить устройство, подключите источник питания.

Для того чтобы выключить устройство, отключите источник питания.

10 Конфигурация

10.1 IP-адрес по умолчанию

Устройство настроено таким образом, чтобы получить IP-адрес от сервера DHCP.

IP-адрес, полученный через DHCP, можно посмотреть в файле журнала сервера DHCP.

Если сервер DHCP недоступен, устройство настраивается автоматически, используя самостоятельно сгенерированный IP-адрес в подсети 169.254.x.x/16. Настройка IP-адреса компьютера в той же подсети (пример: IP-адрес: 169.254.1.1, subnet mask: 255.255.0.0).

Для поиска IP-адреса устройства используйте совместимую с ONVIF программу управления видео (VMS) или сетевой анализатор пакетов (сниффер). (Программа сканирования IP).

10.2 Веб-интерфейс

Поддерживаемые браузеры (последняя версия): Microsoft Edge, Google Chrome, Mozilla Firefox.

10.2.1 Первый вход на веб-страницу

Первое действие по настройке конфигурации устройства заключается в подключении к вебинтерфейсу.

Чтобы войти в веб-интерфейс устройства, просто используйте браузер для подключения к адресу http://ip_address.

При первом входе будет отображаться Главная страница.

Информацию о настройке веб- интерфейса см. в руководстве, относящемуся к установленной версии прошивки, которое доступно на нашем веб-сайте www.videotec.com.

11 Принадлежности и опоры

Дополнительная информация по конфигурации и использованию представлена в соответствующем руководстве.

11.1 Омыватель (Washer)

Изделие со стеклоочистителем может быть оснащено внешним насосом подачи воды для очистки стекла.

Для завершения установки системы омывателя используйте комплект, поставляемый с камерой.

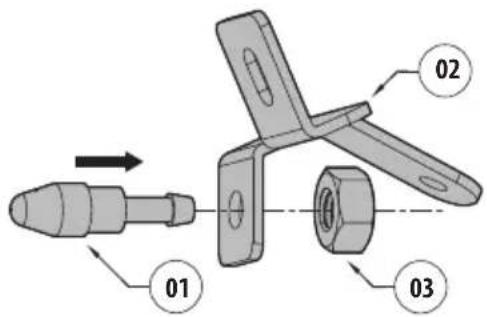

Вставьте головку сопла (01) в опору (02), затяните гайку (03).

Закрепите собранное сопло и опору, используя одно из дополнительных отверстий (01) на лицевой стороне кожуха. Затяните винт с шайбой (02). Вставьте подающую трубку в сопло (03). Закрепите подающую трубку на опоре с помощью зажима (04).

Рис. 34

11.2 Опорный кронштейн для светодиодной подсветки

Для установки светодиодных осветитель VIDEOTEC GEKO IRH, на устройство необходимо установить опорный кронштейн.

11.3 Светодиодный осветитель

11.4 Адаптер для крепления на угол

11.5 Адаптер для установки на стойке

11.6 Пластина крепления

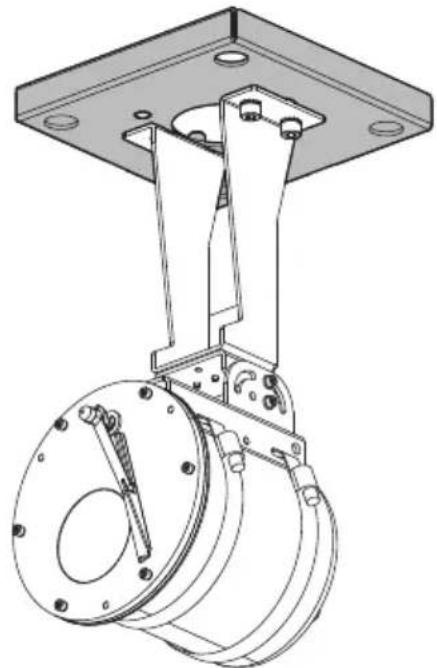

Пластину крепления можно использовать для установки на стену или потолок, а также на кабель-каналы. Увеличенное расстояние между четырьмя отверстиями обеспечивает большую механическую прочность.

11.7 Передний козырек для защиты от пыли

12 Техническое обслуживание

Отключите источник питания, перед тем как приступить к проведению каких-либо технических работ на устройстве.

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

12.1 Снятие козырька

Устройство поставляется с уже установленным солнцезащитным козырьком.

Козырек можно снять для проведения установки или обслуживания. Выкрутите винты солнцезащитного козырька и снимите его.

Установите солнцезащитный козырек перед тем, как закрепить кожух на кронштейне для кожуха.

Будьте внимательны при монтаже. Момент затяжки: 4Nm (±0.5Nm).

12.2 Открытие и закрытие кожуха

Для выполнения ряда работ по техническому обслуживанию необходимо открыть камеру

Осторожно открутите направляющую на лицевой стороне. Соблюдайте осторожность, чтобы не повредить внутренние соединительные кабели.

Отвинтите стопорные винты и снимите направляющую, закрепленную на лицевой стороне камеры

Выполните процедуру в обратном порядке, чтобы закрыть камеру.

Будьте внимательны при монтаже. Момент затяжки: 4.5Nm (±0.5Nm).

12.3 Описание платы камеры

ОПИСАНИЕ ПЛАТЫ
Разъем/Клемма	Функция
F1 Предохранитель
SW1 DIP-переключатель сброса

Табл. 7

Рис. 43

12.4 Замена предохранителя

ПРЕДУПРЕЖДЕНИЕ! Для обеспечения постоянной защиты от риска возгорания при замене предохранителей следует использовать предохранители того же типа и номинала. Только обслуживающий персонал может проводить замену предохранителей.

В случае необходимости можно заменить предохранители платы разъемов. Характеристики нового предохранителя должны соответствовать приведенным в таблице.

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Напряжение Предохранитель F1
24Vac, 50/60Hz T 2A H 250V 5x20
24Vdc

Табл. 8

В качестве альтернативы используйте утвержденные предохранители с аналогичными характеристиками.

Для замены предохранителя необходимо открыть камеру (12.2 Открытие и закрытие кожуха, страница 26).

Найдите предохранитель, подлежащий замене.

Рис. 44

12.5 Factory Default

После установки заводских настроек устройство должно быть настроено так, как описано в соответствующей главе (10.1 IP-адрес по умолчанию, страница 23).

12.5.1 Factory Default, NVX (модель со стеклоочистителем), NTX

• Отключите питание устройства.
• Цепь короткого замыкания на клеммах 4 и 5 разъема CONN 2 (или соответствующих проводниках, Табл. 4, страница 19).
• Подключите устройство к сети электропитания. Подождите 2 минуты.
• Отключите питание устройства.
• Обеспечьте отсутствие цепи короткого замыкания.
• Подключите устройство к сети электропитания.

12.5.2 Factory Default, NVX (версия без стеклоочистителя)

При необходимости можно выполнить сброс на заводские настройки по умолчанию. Выполните следующие действия:

• Отключите питание устройства.
• Откройте камеру (12.2 Открытие и закрытие кожуха, страница 26).
• Найдите dip-переключатель сброса (SW1,12.3 Описание платы камеры, страница 26).
• Установите dip-переключатель сброса в положение ON (ВКЛ).
• Подключите устройство к сети электропитания. Подождите 2 минуты.
• Отключите питание устройства.
• Установите dip-переключатель сброса в положение OFF (ВЫКЛ).
  • Вставьте направляющие и закройте камеру Будьте особенно осторожны и не повредите внутренние кабели во время закрытия.
• Подключите устройство к сети электропитания.

13 Очистка

Частота операций зависит от среды эксплуатации изделия.

13.1 Очистка стекла

Не используйте этиловый спирт, растворители, галогенированные углеводороды, сильные кислоты и щелочи. Подобные вещества могут необратимо повредить поверхность устройства.

Мы рекомендуем использовать мягкую ткань с нейтральным мылом, разведенным в воде, или специальные вещества для очистки стеклянных объективов.

13.2 Очистка германиевого окна

Не используйте этиловый спирт, растворители, галогенированные углеводороды, сильные кислоты и щелочи. Подобные вещества могут необратимо повредить поверхность устройства.

При выполнении очистки постарайтесь не поцарапать и не повредить внешнюю поверхность окна с графитовым покрытием. Повреждение покрытия может негативно отразиться на проницаемости поверхности для инфракрасного излучения.

Очистку следует выполнять с помощью мягкого мыльного раствора.

14 Информация об утилизации и переработке

Европейская директива 2012/19/EC Об Отходах Электрического и Электронного оборудования (RAEE) предписывает, что данные устройства не следует утилизировать вместе с твердыми бытовыми отходами; их сбор осуществляется отдельно для оптимизации потока их утилизации и переработки содержащихся в них материалов, а также снижения воздействия на здоровье людей и окружающую среду в связи с присутствием потенциально опасных веществ.

Значок с изображением зачеркнутого мусорного контейнера присутствует на всей продукции для напоминания об указанном требовании.

Отходы могут доставляться в соответствующие центры по сбору отходов или бесплатно передаваться дистрибьютору, у которого было куплено оборудование, в момент покупки новой аналогичной продукции или без обязательства совершить новую покупку в случае оборудования, чей размер не превышает 25cm.

Для получения более подробной информации о надлежащей утилизации данных устройств вы можете обратиться в уполномоченную государственную организацию.

15 Технические характеристики

15.1 NVX

15.1.1 Общие сведения

Простая установка благодаря быстроразъемному подключению

Быстрая настройка и установка

15.1.2 Механические хар.

Конструкция из нержавеющей стали марки AISI 316L

Отверстие для крепежной цепи

Вес устройства:

• 4.9kg (крепежный кронштейн включен в комплект)
• 4kg (Крепежный кронштейн не включен в комплект)

15.1.3 Окно камеры

Стеклянное окно дополнительный ясный

• Толщина: 3mm

Окно из поликарбоната (доступно только для версии без стеклоочистителя)

• Толщина: 3mm

15.1.4 Электрические хар.

Напряжение сети питания/Потребляемый ток:

• 24Vac, 1.32A, 50/60Hz
- 24Vdc, 0.9A
- PoE+ (IEEE 802.3at), недоступно для исполнения с VIDEOTEC Analytics

Энергопотребление

• Исполнения без VIDEOTEC Analytics: 21W
• Исполнения с VIDEOTEC Analytics: 25.2W

15.1.5 Сеть

Ethernet подключение: 100 Base-TX

Разъем: RJ45

15.1.6 Видео

Видеокодер

• Протокол связи: ONVIF, Profile Q, Profile S и Profile T
• Конфигурация устройства: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WS-DISCOVERY, DSCP, IGMP (Многоадресный), SOAP, DNS
• Потоковый: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Многоадресный
  • Видеосжатие: H.264/AVC, MJPEG, JPEG, MPEG4
  • 3 независимых видеопотока Full HD
• Разрешение изображения: от 320x180pixel до 1920x1080pixel при 6 прогонах
• Возможность выбора частоты кадров от 1 до 60 кадров/с
  • Веб-сервер
• Motion Detection
• Видеоанализ: VIDEOTEC Analytics (при необходимости)
• QoS: Дифференцированные DSCP для стриминга и управления устройствами
• Протоколы SNMP и NTCIP

15.1.7 Интерфейс ввода-вывода

Плата ввода-вывода аварийных сигналов (модель со стеклоочистителем)

• Вход для дистанционного сброса: 1
• Выходы реле: 1+1 (1 реле для насоса омывателя и одно настраиваемое, 1A, 30Vac/60Vdc max)

15.1.8 Камеры

Day/Night Full HD 30x DELUX

Разрешение: Full HD 1080p (1920x1080pixel)

Датчик изображения: 1/2.8" Exmor™ R CMOS sensor

Эффективные пиксели: приблизительно 2.38 Megapixel

Минимальное освещение:

• Цвет: 0.006lx (F1.6, 30 IRE)

• B/W: 0.0006lx (F1.6, 30 IRE)

Фокусное расстояние: от 4.5mm (wide) до 135mm (теле)

Zoom: 30x (480x с цифровым масштабированием)

Диафрагма: от F1.6 до F9.6 (Auto, Ручной)

Горизонтальный угол обзора: от 61.6° (широкоугольный) до 2.50° (теле)

Вертикальное поле обзора: от 37.07° (широкоугольный) до 1.44° (теле)

Скорость затвора: от 1/1s до 1/10000s (Auto, Ручной)

Баланс белого (White Balance): Auto, Ручной

Усиление: от 0dB до 100dB (Auto, Ручной)

Широкий динамический диапазон (Wide Dynamic Range): 120dB

Система фокусировки: Auto, Ручной, Триgger (Trigger)

Эффекты отображения: E-flip, Улучшение цвета

Снижение шума: 2D (3 уровня), 3D (3 уровня)

Управление экспозицией: Auto, Ручной, Уровень приоритетности (Iris Priority, Shutter Priority), Яркость (Brightness), Пользовательская конфигурация (Custom)

De-fog: On/Off (Вкл./Выкл.)

Маскировка приватных зон (максимум 8 настраиваемых масок)

SONY FCB-EV7520 Day/Night Full HD 30x

Разрешение: Full HD 1080p (1920x1080)

Датчик изображения: 1/2.8" Exmor™ R CMOS sensor

Эффективные пиксели: приблизительно 2.13 Megapixels

Минимальное освещение:

• Цвет: 0.0013lx (50 IRE, High sensitivity on)

• B/W: 0.0008lx (30 IRE, High sensitivity on)

Фокусное расстояние: от 4.3mm (wide) до 129mm (теле)

Zoom: 30x (360x с цифровым масштабированием)

Диафрагма: от F1.6 до F14 (Auto, Ручной)

Горизонтальный угол обзора: от 63.7° (широкоугольный) до 2.3° (теле)

Вертикальное поле обзора: от 38.5° (широкоугольный) до 1.3° (теле)

Скорость затвора: от 1/1s вплоть до 1/10000s (Auto, Ручной)

Баланс белого (White Balance): Auto, Auto Tracing, Indoor, Outdoor, Ручной, Outdoor Auto, Sodium Lamp (Fix/Auto/Outdoor Auto)

Усиление: от 0dB до 50.0dB (Auto, Ручной)

Широкий динамический диапазон (Wide Dynamic Range): 120dB

Система фокусировки: Auto (PTZ Trigger, Full Auto), Ручной Эффекты отображения: E-flip

Снижение шума (2D, 3D): Off, On (от уровень 1 до уровень 5)

Управление экспозицией: Auto, Ручной, Уровень приоритетности (Приоритет затвора, Приоритет диафрагмы, Приоритет яркости)

De-fog: Off, Low, Mid, High

Маскировка приватных зон (максимум 8 настраиваемых масок)

Предел усиления: от10.7dB до 50dB

High sensitivity: On/Off (Вкл./Выкл.)

Компенсации встречной засветки (Backlight Compensation): On/Off (Вкл./Выкл.)

Автоматическое замедление затвора (Auto Slowshutter): On/Off (Вкл./Выкл.)

Компенсация экспозиции: Off, On (от -10.5dB до +10.5dB)

Резкость: от уровень 0 до уровень 15

High Light Compensation (HLC): Off, Low, Mid, High, Уровень маскировки (Off, On, от уровень 1 до уровень 15)

Стабилизация цифрового изображения: On/Off (Вкл./Выкл.)

15.1.9 Окружающая среда

Для установки внутри помещений и наружной установки

Рабочая температура

• Версия с питанием 24Vac переменного тока или 24Vdc постоянного тока: от -40°C до +65°C (до +50°C, для исполнений с VIDEOTEC Analytics)
  • Версия с питанием PoE +: от -40°C до +60°C
• Проведены испытания на воздействие температуры в соответствии с NEMA-TS 2-2003 (R2008) п. 2.1.5.1, профиль испытания рис. 2-1 (от -34 °C до +74 °C) (недействительно для исполнений с VIDEOTEC Analytics)

Невосприимчивость к выбросу напряжения: до 1kV между фазами, до 2kV между фазой и землей (Класс 3)

Относительная влажность: от 5% до 95%

15.1.10 Сертификаты

Электробезопасность (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Электромагнитная совместимость (CE): EN61000-6-4, EN50130-4, EN55032 (Класс А), FCC Part 15 (Класс А), ICES003

Наружная установка (CE): EN60950-22, IEC60950-22

Степень защиты IP (EN60529): IP66, IP67, IP68 (2h30 min, 2m), IP69

Сертификат UL (недействительно для исполнений с VIDEOTEC Analytics): cULus Listed, TYPE 4X, TYPE 6P

Сертификат ЕАС

Сертификат КС (сертификат распространяется только на следующие коды: NVX2xxxxxJ)

15.1.11 Сертификаты - Применение на железной дороге

Исполнения с VIDEOTEC Analytics не сертифицированы для железнодорожных применений

Соответствие нормативным требованиям для применения на железной дороге: EN50121-4 (только с питанием 24 В переменного тока или 24 В постоянного тока)

15.1.12 Сертификаты - Морское применение

Исполнения с VIDEOTEC Analytics не сертифицированы для морских применений

Электромагнитная совместимость: EN60945

Защита от солевого тумана: EN60068-2-52

Устройство успешно прошло испытание при 70°C в течение 16 часов в соответствии с EN60068-2-2

15.2 NTX

15.2.1 Общие сведения

Простая установка благодаря быстроразъемному подключению

Быстрая настройка и установка

15.2.2 Механические хар.

Конструкция из нержавеющей стали марки AISI 316L

Отверстие для крепежной цепи

Вес устройства:

• 4.9kg (крепежный кронштейн включен в комплект)
• 4kg (Крепежный кронштейн не включен в комплект)

15.2.3 Окно камеры

Германиевое окно

• Толщина: 1,5mm
- Обработка внешней поверхности: защита от царапин (Высокопрочное углеродное покрытие (DLC)), антибликовое покрытие
- Обработка внутренней поверхности: антибликовое покрытие
• Спектральный диапазон: от 7.5μm до 14μm
- Средний коэффициент пропускания (от 7.5μm до 11.5μm): 91.2%
- Средний коэффициент пропускания (от 11.5μm до 14μm): 80.9%

15.2.4 Электрические хар.

Напряжение сети питания/Потребляемый ток:

• 24Vac, 1.32A, 50/60Hz
- 24Vdc, 0.9A
- PoE+ (IEEE 802.3at)

Энергопотребление: 21W

15.2.5 Сеть

Ethernet подключение: 100 Base-TX

Разъем: RJ45

15.2.6 Видео

Видеокодер

• Протокол связи: ONVIF, Profile Q, Profile S и Profile T, ONVIF Thermal Service
• Конфигурация устройства: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WSDISCOVERY, DSCP, IGMP (Многоадресный), SOAP, DNS
• Потоковый: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Многоадресный
  • Видеосжатие: H.264/AVC, MJPEG, JPEG, MPEG4
  • 3 независимых видеопотока
• Разрешение изображения: от 320x180pixel до 720x480pixel при 4 прогонах
• Возможность выбора частоты кадров от 1 до 30 кадров/с
  • Веб-сервер
• Motion Detection
• QoS: Дифференцированные DSCP для стриминга и управления устройствами
  • Протоколы SNMP и NTCIP

15.2.7 Интерфейс ввода-вывода

Плата ввода-вывода аварийных сигналов

• Вход для дистанционного сброса: 1
• Выход реле: 1 (1A, 30Vac/60Vdc max)

15.2.8 Камеры

Радиометрический анализ не влияет на рабочие характеристики камеры

RU - Русский - Руководство по эксплуатации

Радиометрический анализ не влияет на рабочие характеристики камеры

15.2.9 Окружающая среда

Для установки внутри помещений и наружной установки

Рабочая температура

• Версия с питанием 24Vac переменного тока или 24Vdc постоянного тока: от -40°C до +65°C
  • Версия с питанием PoE +: от -40°C до +60°C
• Проведены испытания на воздействие температуры в соответствии с NEMA-TS 2-2003 (R2008) п. 2.1.5.1, профиль испытания рис. 2-1 (от -34 °C до +74 °C)

Невосприимчивость к выбросу напряжения: до 1kV между фазами, до 2kV между фазой и землей (Класс 3)

15.2.10 Сертификаты

Электробезопасность (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Электромагнитная совместимость (CE): EN61000-6-4, EN50130-4, EN55032 (Класс А), FCC Part 15 (Класс А), ICES003

Наружная установка (CE): EN60950-22, IEC60950-22

Степень защиты IP (EN60529): IP66, IP67, IP68 (2h30 min, 2m), IP69

Сертификат UL: cULus Listed, TYPE 4X, TYPE 6P

Сертификат ЕАС

15.2.11 Сертификаты - Применение на железной дороге

Соответствие нормативным требованиям для применения на железной дороге: EN50121-4 (только с питанием 24 В переменного тока или 24 В постоянного тока)

15.2.12 Сертификаты - Морское применение

Электромагнитная совместимость: EN60945

Защита от солевого тумана: EN60068-2-52

Устройство успешно прошло испытание при 70°C в течение 16 часов в соответствии с EN60068-2-2

16 Технические чертежи

RU - Русский - Руководство по эксплуатации

Размеры указаны в миллиметрах.

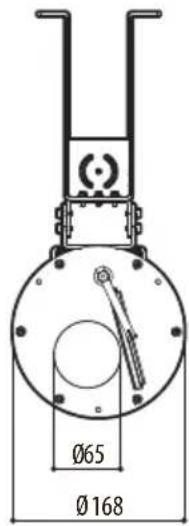

Рис. 46 NVX, крепление к парапету.

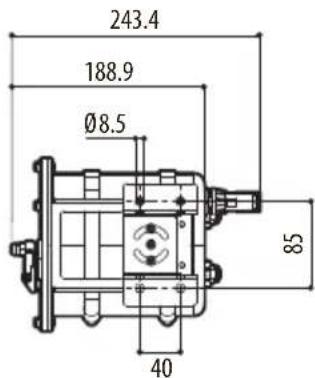

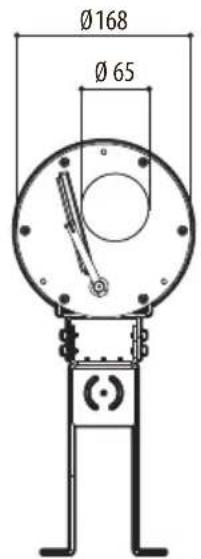

Рис. 47 NVX, крепление на потолок.

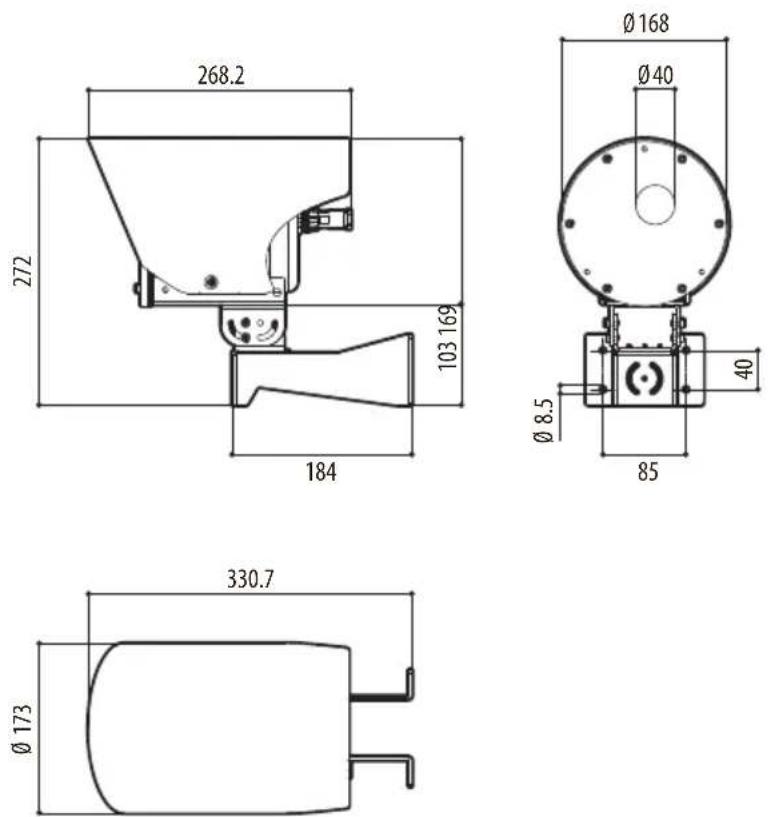

Рис. 48 NTX, установка на стену.

RU - Русский - Руководство по эксплуатации

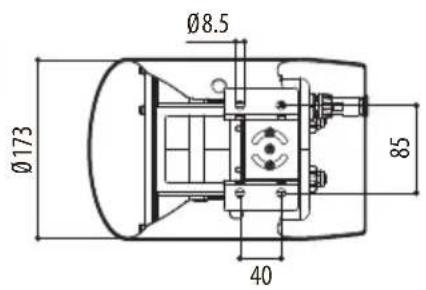

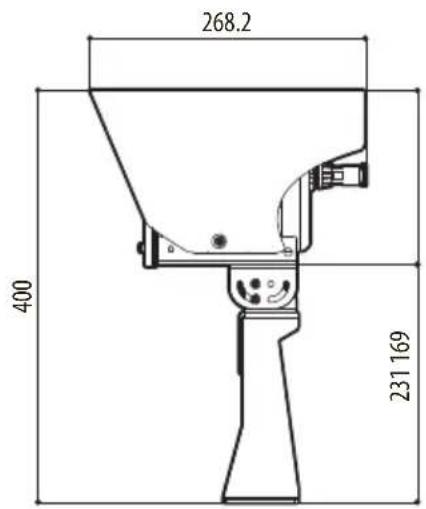

Рис. 49 NTX, крепление к парапету.

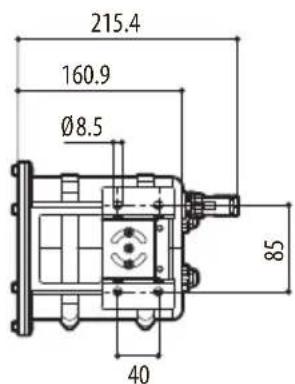

Рис. 50 NTX, крепление на потолок.
