РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XL 2000 Christopeit

Инструкция по монтажу и эксплуатации № заказа 19102 Inhaltsübersicht

1. Монтировать тренажер в точном соответствии с монтажной

инструкцией и использовать только те относящиеся к тренажеру детали, которые приложены для монтажа тренажера и указаны в спецификации. Перед проведением монтажа проверить комплектность поставки на основании накладной и комплектностьсодержимого картонной коробки- упаковки на основании спецификации, приведенной в руководстве по монтажу и эксплуатации.

2. Перед первым использованием и через регулярные интервалы

времени проверять прочность посадки всех винтов, гаек и прочих соединений с тем, чтобы обеспечить надежное эксплуатационное состояние тренажера.

3. Разместить тренажер в сухом, ровном месте и предохранить

его от влаги и сырости. Скомпенсировать неровности пола за счет соответствующих мер, осуществляемых на полу, и предусмотренных для этого, юстируемых деталей тренажера, если они есть на данном тренажере. Исключить контакт с влагой и сыростью.

4. Если следует защитить место размещения тренажера в особенности

от продавливания, загрязнений и тому подобного, подложить под тренажер подходящую, нескользящую прокладку (например, резиновый коврик, деревянную плиту или т. п.).

5. Перед тренировкой удалить все предметы в радиусе 2 метров вокруг

6. Для очистки тренажера нельзя пользоваться агрессивными чистящими

средствами, а для монтажа и возможного ремонта использовать только поставленный вместе с ним или подходящий собственный инструмент. Удалить с тренажера следы пота сразу же после окончания тренировки.

7. ВНИМАНИЕ! Неквалифицированная и чрезмерная тренировка

может причинить вред здоровью. Поэтому перед тем, как приступать к целенаправленной тренировке, проконсультироваться с соответствующим врачом. Он может определить, каким максимальным нагрузкам (пульс, ватт, продолжительность тренировки и т. д.) разрешается подвергаться, и дать точную информацию о правильном положении тела во время тренировки, о целях тренировки и о питании. Запрещается тренироваться после обильной еды. Примите во внимание, что тренажер не предназначен для терапевтических целей.

8. Тренироваться на тренажере только тогда, когда он работает

безупречно. Для возможного ремонта использовать только оригинальные запасные части. ВНИМАНИЕ! Если во время пользованием тренажером какая-либо часть нагревается, необходимо срочно заменить ее и не пользоваться тренажером до тех пор, пока он не будет приведен в рабочее состояние.

9. Настраивая регулируемые детали, следить за правильным

положением или, соотв., учитывать помеченную максимальную позицию настройки и обеспечивать надлежащую фиксацию заново настроенного

10. Если в руководстве не указано иного то тренажером может

пользоваться только один человек. Время тренировки не должно превосходить в целом 75 Min./ежедневно.

11. Необходимо носить тренировочную одежду и обувь, которые подходят

для оздоровительной тренировки на тренажере.Одежда должна быть такой, чтобы по своей форме (например, длине) она не могла зацепиться во время тренировки. Следует подбирать тренировочную обувь, которая подходит к тренажеру, обеспечивает устойчивость для ног и имеет нескользящую подошву

12. ВНИМАНИЕ: Если возникнут головокружение, тошнота, боли в груди

и другие аномальные симптомы, прервать тренировку и обратиться к соответствующему врачу.

13. Следует принципиально учесть, что спортивные снаряды – не

игрушки. Поэтому их разрешается использовать только в соответствии с назначением и лицами, которые располагают соответствующей информацией и которые прошли соответствующий инструктаж.

14. Таким лицам как дети, инвалиды и люди с увечьями следует

пользоваться тренажером только в присутствии еще одного человека, который может оказать помощь и дать руководящие указания. Исключить возможность использования тренажера детьми без надзора, приняв соответствующие меры.

15. Следить за тем, чтобы тренирующиеся и другие лица никогда не

попадали какими-либо частями своего тела в зону еще движущихся деталей или чтобы они не находились там.

16. В конце срока службы этот продукт не должен быть утилизирован

в домашние отходы, а должен быть отдан на сборный пункт утилизации использованных электрических и электронных приборов. На это указывает символ на продукте, на инструкции по эксплуатации или на упаковке. Все материалы могут быть снова использованы согласно маркировке. При повторном использовании, вторичной переработке или других формах вторичного использования старых приборов Вы вносите свой вклад в защиту окружающей среды. Пожалуйста, узнайте в коммунальном управлении адрес близлежащего сборного пункта утилизации.

17. Учитывая требования экологии, не удалять упаковочный материал,

израсходованные батарейки и детали тренажера вместе с бытовыми отходами, а класть их в предусмотренные для этого контейнеры- сборники или сдавать их в соответствующие пункты сбора утильсырья.

18. Этот тренажер является тренажером, действующим в зависимости

от скорости вращения, что означает, при увеличении числа оборотов, увеличивается мощность и наоборот.

19. Тренажер оборудован 8-ступенчатым регулятором сопротивления,

обеспечивающим уменьшение или, соотв., увеличение тормозного сопротивления, а тем самым и нагрузки во время тренировки. При этом поворотом клавиши в направлении степени 1 приводит к уменьшению тормозного сопротивления, а тем самым и нагрузки во время тренировки. Поворотом клавиши в направлении степени 8 приводит к увеличению тормозного сопротивления, а тем самым и нагрузки во время тренировки.

20. Тренажер прошел испытания согласно норме EN ISO 20957-1:2013 и

EN ISO 20957-10:2018 „H,C“. Допустимая максимальная нагрузка (= вес тела) установлена в 125 кг. Компьютер прошел сертификацию согласно норме EMV Richtlinie 2014/30EU.

21. Инструкции по сборке и эксплуатации должны рассматриваться

как часть продукта. Эта документация должна предоставляться при продаже или передаче продукта. Обзор содержания

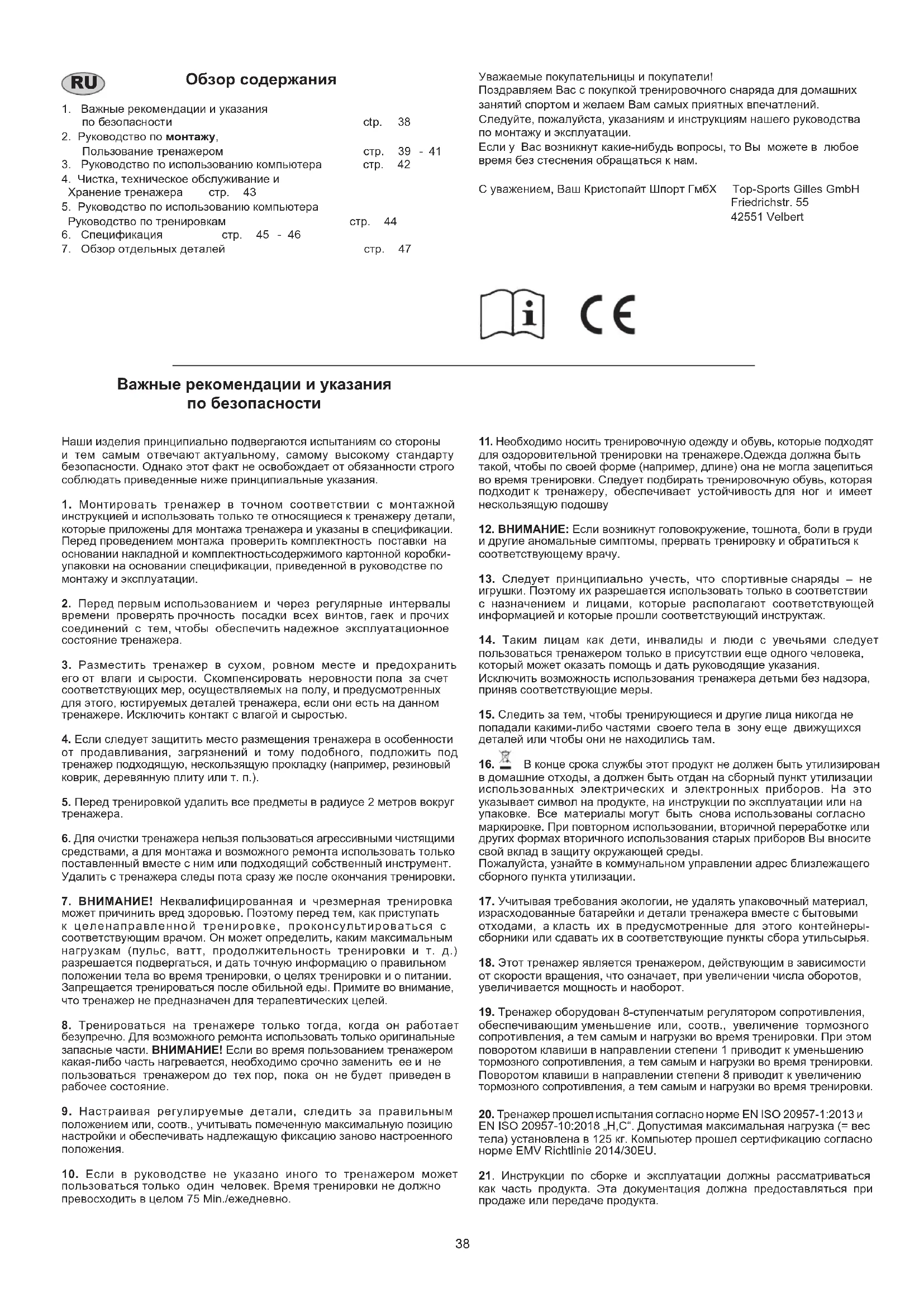

1. Важные рекомендации и указания

п о б е з о п а с н о с т и c t p . 3 8

2. Руководство по монтажу,

Пользование тренажером стр. 39 - 41

3. Руководство по использованию компьютера стр. 42

4. Чистка, техническое обслуживание и

Xранение тренажера стр. 43

5. Руководство по использованию компьютера

Руководство по тренировкам стр. 44

6. Спецификация стр. 45 - 46

7. Обзор отдельных деталей стр. 47

Уважаемые покупательницы и покупатели! Поздравляем Вас с покупкой тренировочного снаряда для домашних занятий спортом и желаем Вам самых приятных впечатлений. Следуйте, пожалуйста, указаниям и инструкциям нашего руководства по монтажу и эксплуатации. Если у Вас возникнут какие-нибудь вопросы, то Вы можете в любое время без стеснения обращаться к нам. С уважением, Ваш Кристопайт Шпорт ГмбХ Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert39

Руководство по монтажу Пожалуйста, выньте все отдельные части из коробки и проверьте их на комплектность в соответствии со спецификацией. Примите во внимание, что некоторые части предварительно смонтированы. Время установки 30мин. Шаг 1: Монтаж ножек (4+15) на основную раму (16).

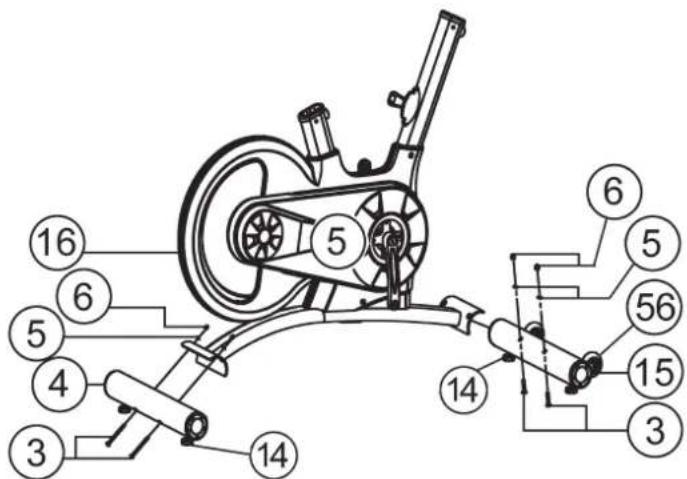

1. Смонтируйте переднюю ножку (15) с транспортировочными

роликами (56) на основную раму (16). Используйте для это- го по два болта M10x90 (3), две подкладные шайбы 10//20 (5) и две гайки (6).

2. Смонтируйте заднюю ножку (4) на основную раму (16). Ис-

пользуйте для этого по два болта (3), две подкладные шай- бы (5) и две гайки (6). После того, как Вы смонтировали весь тренажер, правильно выставите (14) компенсаторы неров- ности пола. Этим Вы предупредите непреднамеренные дви- жения тренажера во время тренировки. Шаг 2: Монтаж седла (13) и опорной трубы седла (10).

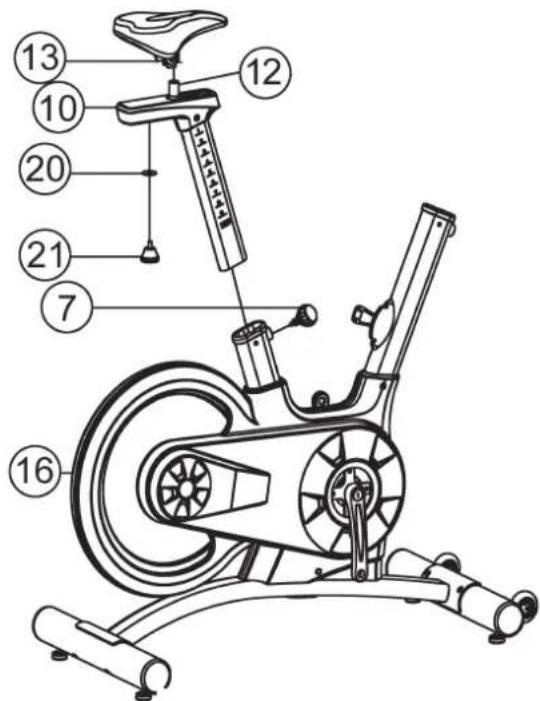

1. Вставьте опорную трубу седла (10) и соответствующее

крепление на основной раме (16) и зафиксируйте ее в желаемом положении винтом с быстрой фиксацией (7). (Внимание! Для того, чтобы закрутить винт с быстрой фиксацией (7) отверстие с резьбой на раме основания (16) и одно из отверстий в опорной трубке седла (10) должны находиться друг над другом. Также необходимо следить за тем, чтобы опорная трубка седла (10) не выходила из рамы основания выше маркированного, максимального регулировочного положения. Положение опорной трубки седла может быть изменено. Для этого необходимо ослабить винт с быстрой фиксацией (7), несколько раз провернув его (но не выворачивать полностью!) и вытянуть его для разблокировки. После этого передвиньте опорную трубку седла и зафиксируйте новую регулировку с помощью винта с быстрой фиксацией (7).

2. Задвиньте каретку седла (12) в нужное горизонтальное

положение. и закрепите её с помощью винта с ручкой (21) и шайбы (20) на опорной трубе седла (10).

3. Вставьте седло (13) с держателем седла на каретке седла

(12) и закрепите его в желаемом наклоне, затянув две гайки (под седлом).40 Шаг 3: Монтаж руля (18) и компьютера (72).

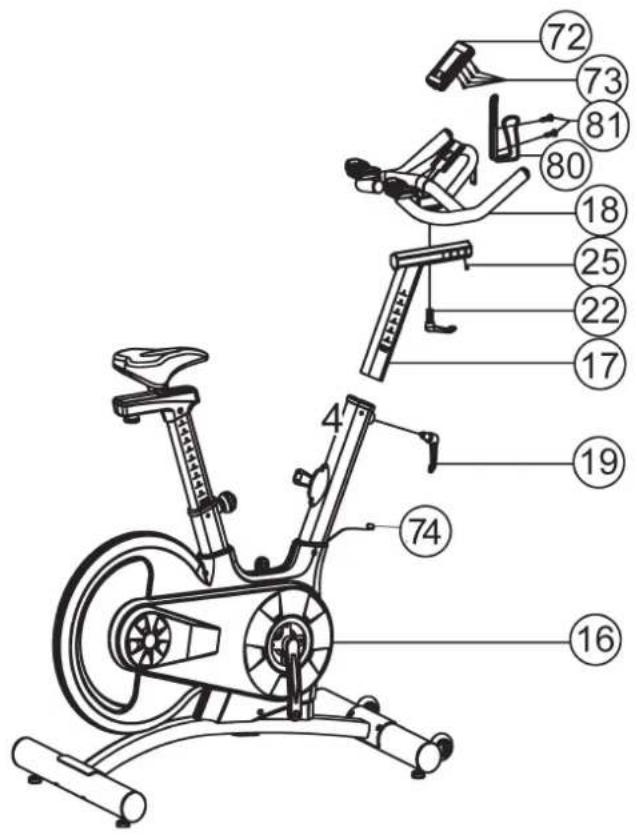

1. Вставьте опорную трубку руля (17) в соответствующий

гнездо на базовой раме (16) и выровняйте схему отверстий так, чтобы короткий винт с ручкой (19) закрутился на нужной высоте и зафиксируйте позицию, затягивая короткий винт с ручкой (19).

2. Открутите винт (25) чтобы вставить руль (18) в

держатель опорной трубки руля (17). Выставте желаемое горизонтальное положение и закрепите, затянув длинный винт с ручкой (22). Затем закрутите винт (25) обратно в опорную трубку руля (17).

3. Поместите компьютер (72) на крепление компьютера на руле

и закрутите его винтами (73). Подключите кабель датчика (74) к задней части компьютера (72). (При необходимости вставте батарейки (2x тип: micro 1,5V - AAA) в батарейный отсек, расположенный на задней панели компьютера учитывая полярность).

4. Затем установите держатель для питьевой бутылки (80) на

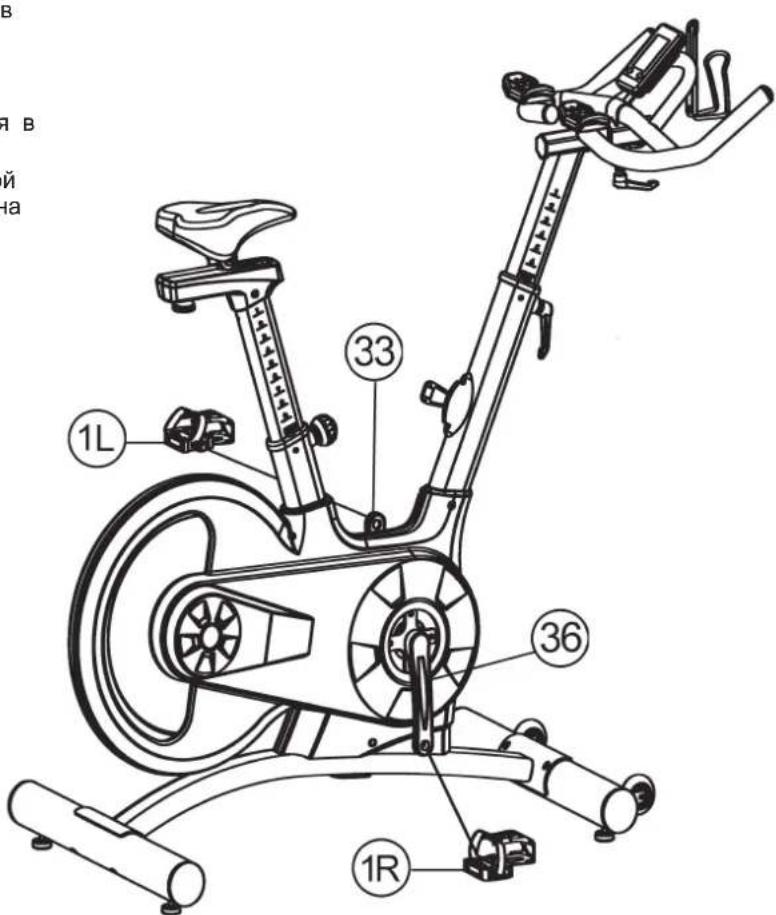

руль (18). с помощью винтов (81). Шаг 4: Крепление педалей (1L+1R) на шатун (33+36).

1. Прикрутите правую педал (1R) в направлении движения в

правый шатун (36). (Внимание! Направление закручивания: по часовой

2. Прикрутите левую педаль (1L) в направлении движения в

левый шатун (33). (Внимание! Направление закручивания: против часовой стрелки). Для более лёгкой сборки на деталях нанесена маркировка (R = монтаж справа и L= монтаж слева)41

1. Проверьте все соединения на правильность сборки и

проведите проверку функциональности. При этом монтаж считается законченым.

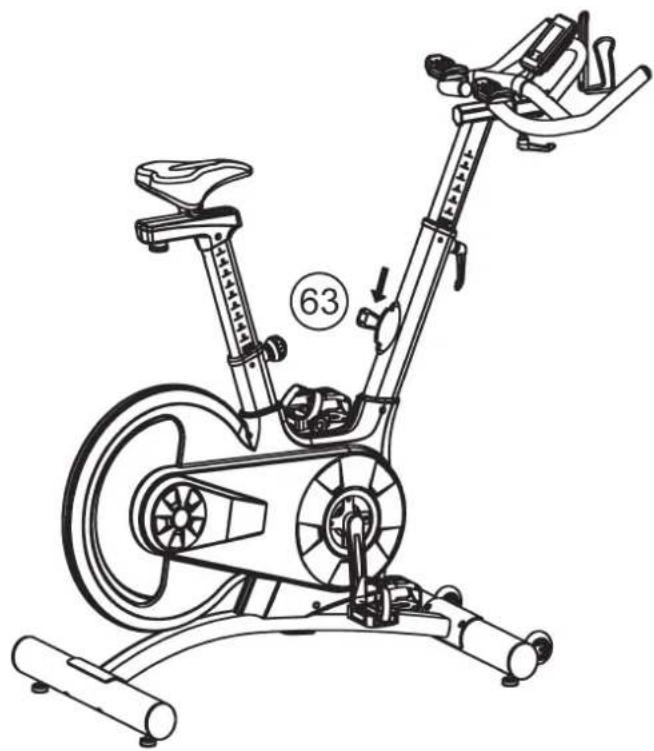

2. Если все в порядке, проведите пробную тренировку при

маленькой (63) нагрузке, и индивидуально настройте

Пожалуйста, сохраняйте набор инструментов для последующих возможных ремонтов и инструкцию по монтажу для возможных заказов запасных частей.42 Руководство по использованию

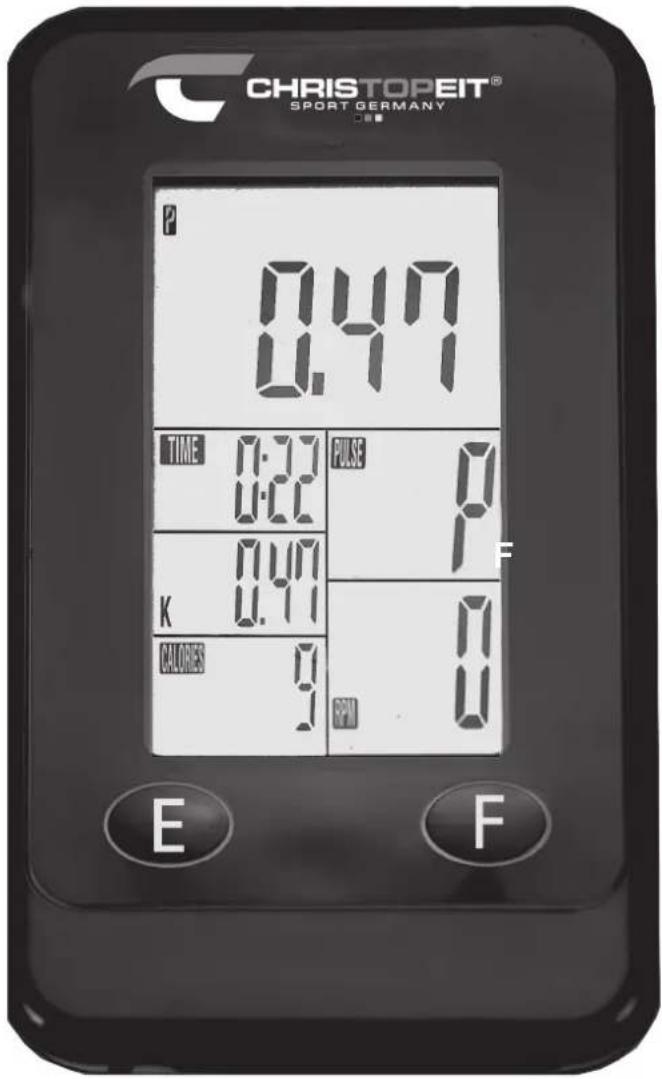

Входящий в комплект оборудования снаряда компьютер обеспечит Вам максимальный комфорт во время тренировки. Любой важный для тренировочного процесса показатель отражается на дисплее. C началом тренировки на дисплее высвечиваются необходимое время, фактическая скорость, примерный расход калорий, пройденное расстояние и пульс тренирующегося в момент снятия показаний. Отсчет всех значений начинается от 0 с установкой счета вперед. Компьютер включается простым нажатием кнопки „F“ или просто с началом тренировки. Компьютер начинает отсчет всех показаний и отображать их на дисплее. Чтобы остановить компьютер, необходимо просто завершить тренировку. Компьютер останавливает все измерения и демонстрирует конечные результаты. Самые последние результаты функций ВРЕМЯ, КАЛОРИИ и КИЛОМЕТРАЖ заносятся в память, и при возобновлении тренировки Вы можете начать с этих показателей. Компьютер автоматически отключается примерно через 4 минуты после окончания тренировки. Все достигнутые до этого показатели.

1. Дисплей „TIME“ (Время):

Показывает фактически затраченное время в минутах и секундах. Если Вы задали определенное время, то указывается время, оставшееся до заданного предела. Как только указанный предел достигнут, тут же раздается акустический сигнал. Производится запись в память последних результатов в этой функции. (Максимальная граница показателя 99,59 минут.)

2. Дисплей „SPEED“ (Км в час):

Показывается фактически достигнутая скорость в километрах в час. Запись в память последних результатов в этой функции не производится. (Максимальная граница показателя 99,9 км/час)

3. Дисплей „CALORIES“ (Калории):

Указывается фактическое количество израсходованных калорий. Если Вы задали определенный показатель, то указывается количество оставшихся до заданного предела калорий. Как только указанный предел достигнут, то тут же раздается акустический сигнал. Запись в память последних результатов в этой функции производится. (Максимальная граница показателя 9999 калорий)

4. Дисплей „DISTANCE“ (Километраж):

Показывается количество пройденных километров. Если Вы задали определенный показатель, то указывается количество оставшихся до заданного предела километров. Как только указанный предел достигнут, то тут же раздается акустический сигнал. Производится запись в память последних результатов в этой функции. (Максимальная граница показателя 999,9 км)

5. Дисплей „PULS“ (ПУЛЬС): только в сочетании с опциональным

импульсным ремнем (без кодирования 5,0-5,5 кГц) Демонстрируется фактическое состояние пульса в ударах в минуту. С помощью кнопки „F“ можно предварительно задать определенные показатели. Запись в память последних результатов в этой функции не производится. (Максимальная граница показателя от 40 до 240 ударов в минуту)

Показывается фактически достигнутая скорость в километрах в час. Запись в память последних результатов в этой функции не производится. (Максимальная граница показателя 999)

7. Функция „SCAN“ (Демонстрация всех показаний по очереди):

Если выбирается эта функция, то в интервале примерно 6 секунд, постоянно сменяя друг друга, демонстрируются по очереди достигнутые показатели всех функций.

1. Кнопка „F“ (Функция):

Коротким однократным нажатием клавиши можно переходить от одной функции к другой, то есть выбирается соответствующая функция, в которую с помощью кнопки „F“ вводятся желаемые

2. Кнопка «E» (ввод):

Нажав эту кнопку один раз, можно поэтапно задавать значения в отдельных функциях. Для этого сначала необходимо выбрать желаемую функцию с помощью клавиши «F». Удерживание кнопки нажатой приводит к быстрой перемотке вперед. В начале обучения заданные значения затем возвращаются к нулю. Замена батарей:

1. Откройте крышку батарейного отсека и удалите использованный

Батарейки. (Если батареи разрядились, удалите их под увеличилась, учитывая, что кислотная батарея не находится в контакте с кожей приходят и тщательно очистите батарейный отсек.)

2. Вставьте новые батарейки (2x тип: micro 1,5V - AAA) в правильном

порядке и принимая во внимание полярность в аккумуляторном отсеке и подключение Крышка батарейного отсека так, чтобы она зафиксировалась со щелчком.

3. Если компьютер не об этой функции следует

Батареи удаляются в течение 10 секунд и снова вставляется.

4. Утилизируйте разряженные батареи в соответствии с предписаниями

должным образом и не дают остаточные отходы.

Чистка, техническое обслуживание и хранение

Для чистки используйте чистую влажную салфетку. Внимание: Никогда не используйте для чистки бензин, разбавитель или другие агрессивные чистящие средства, которые могут повре- дить поверхность. Тренажер предназначен только для домаш- него использования в помещении. Предохраняйте тренажер от сырости и пыли.

2. Хранение тренажера

При не использовании тренажера больше 4 недель, необходи- мо отключить его от сети. Установите салазки седла как можно ближе к рулю и опорную трубу седла опустите как можно ниже. Поставьте тренажер в сухое помещение и распылите немного масла на подшипники педалей справа и слева, а также на резьбу винта руля и быстродействующего затвора. Накройте тренажер, чтобы защитить его от солнечных лучей и пыли и этим предовратить изменение окраски

3. Техническое обслуживание

Мы рекомендуем после каждых 50 часов пользования проверять болтовые соединения и после каждых 100 часов пользования смазывать подшипники педалей слева и справа, резьбу винта руля и быстродействующего затвора маслом из распылителя Проблема Возможная

вставлены или батареи пустой. Проверьте батарейки в батарейный отсек установлены правильно или замените их. Компьютер не

информацию и не включается

неправильного монтажа или разъединенного

соединения. Проверьте штекерное соединение на компьютере и в опорной трубе. Компьютер не

информацию и не включается с

тренировки. Без датчика

возникающего из- за неправильного

Винт левую крышку и проверьте будь крюка от датчика с маховиком вращается и кабель датчика не имеет повреждений. Нет индикации

Датчик пульса неправильно

Открутите датчики пульса и проверьте штекерные соединения, проверьте кабель на повреждение

Отвинтите облицовку в задней части и нанесите немного смазки (силиконовый спрей) на переднюю часть маховика. Исправление неполадок: Если проблема не может быть решена с помощью нижестоящих указаний, пожалуйста, обратитесь в центр, где вы купили тре- нажер.44 Упражнения для разминки перед тренировкой Начните разминку с ходьбы на месте в течение 3 минут. После этого выполните следующие упражнения, которые помогут вам оптимально подготовиться к тренировке. Во время выполнения упражнений вы не должны испытывать боль. Выполняйте упражнение до появления тянущего чувства в мышце. Встаньте ровно и заведите одну руку за голову. Вторую руку положите сверху, возьмитесь за локоть и потяните до ощущения растяжения трицепса. Останьтесь в этом положении на 20 секунд, повторите другой рукой. Наклонитесь вперед не сгибая ног и попытайтесь достать пальцами рук до пола. Выполняйте упражнение 2 раза по 20

Сядьте на пол и вытяните одну ногу. Наклонитесь вперед и попробуйте достать ступню. Выполняйте упражнение 2 раза по 20

В положении широкого выпада обопритесь руками в пол и потяните мышцы ног. Через 20 секунд поменяйте

После разминки потрясите ногами и руками, чтобы расслабить мышцы. Не прекращайте тренировку внезапно. Сначала уменьшите темп тренировки, чтобы пульс опустился до обычного показателя (Cool down). Мы рекомендуем в конце тренировки снова выполнить комплекс упражнений для разминки. ИНСТРУКЦИЯ ПО ТРЕНИРОВКЕ Вы должны учитывать следующие факторы, чтобы определить верные параметры тренировок для достижения ощутимых физических результатов и пользы для здоровья. 1.Интенсивность Уровень физических нагрузок при тренировках должен превышать уровень нормальных физических нагрузок, но вы не должны задыхаться и сильно переутомляться. Удобной мерой эффективности тренировки может служить частота пульса. Во время тренировки частота пульса может достигать 70-85% от максимальной (смотри таблицу и формуляр для определения и расчета). В первую неделю частота пульса должна оставаться на нижней отметке этой области, т.е. около 70% от максимальной. В последующие недели и месяцы частоту пульса следует постепенно наращивать до 85% от максимальной. Лучше всего для физического состояния человека, выполняющего упражнения, если частота пульса возрастает, оставаясь в пределах 70-85% от максимальной. Это достигается увеличением времени тренировки или уровня сложности. Если частота пульса не показана на дисплее компьютера или Вы хотите проверить частоту пульса, которая, возможно, показана неверно, вследствие какой-либо ошибки . Вы можете предпринять следующее: А) измерить частоту пульса обычным способом (подсчитать количество ударов пульса в минуту на запястье) В) измерить частоту пульса с помощью специального устройства (которое можно купить у продавцов специализированного оборудования) 2.Частота Большинство экспертов рекомендуют комбинацию здоровой диеты, которая основана на цели Ваших тренировок, и физические занятия 3 раза в неделю. Нормальный взрослый человек может тренироваться дважды в неделю для поддержания его нормальной физической формы. Трехразовые тренировки необходимы для улучшения Вашей физической формы и уменьшения веса. Идеальная частота тренировок - 5 раз в

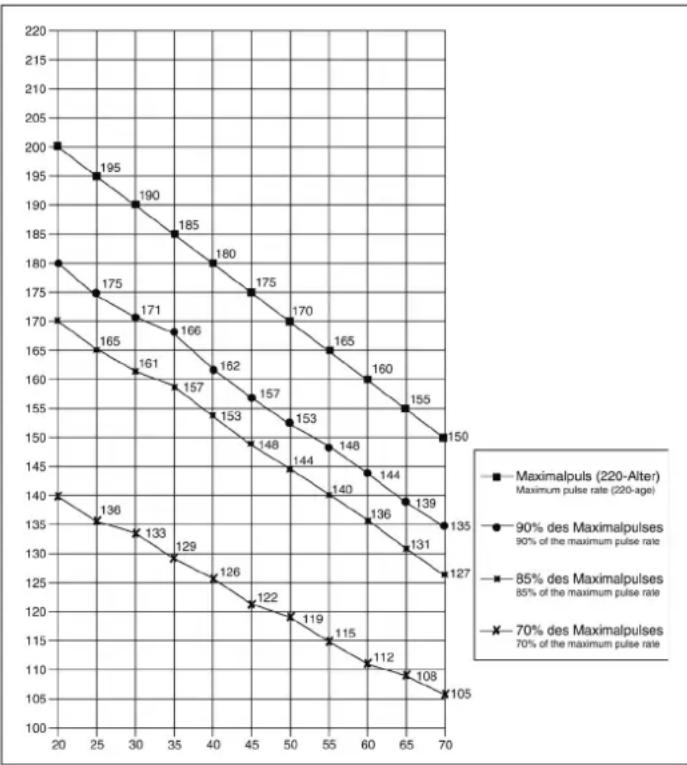

3.Планирование тренировок Каждая тренировка должна состоять из трех фаз: разогрев (разминка), непосредственно тренировка и остывание после тренировки, заключительная фаза. Температура тела и поступление кислорода в организм должно медленно возрастать во время фазы разогрева. Выполняйте гимнастические упражнения в течение 5-10 минут. Затем приступайте к основной фазе тренировки. Нагрузка должна быть относительно низкой в первые несколько минут, а затем возрастать в течение 15-30 минут, чтобы частота пульса была в пределах 70-85% от максимальной. Для того, чтобы поддержать циркуляцию крови после основной фазы тренировки, предупредить возникновение болей или напряжения в мышцах необходима заключительная фаза тренировки: выполнение в течение 5-10 минут упражнений на растяжку или легких гимнастических упражнений. ФОРМУЛА РАСЧЕТА ЧАСТОТЫ ПУЛЬСА Макс. частота пульса = 220 - возраст (220 - Ваш возраст) 90% от макс. частоты пульса = (220 - возраст) х 0.9 85% от макс. частоты пульса = (220 - возраст) х 0.85 70% от макс. частоты пульса = (220 - возраст) х 0.7 Дополнительную информацию о разминке, упражнениях на растяжку или общих гимнастических упражнениях можно найти на сайте www. christopeit-sport.com. 4.Мотивация Ключевым моментом успеха программы являются регулярные тренировки. Вам следует установить конкретное время и место на каждый день для тренировок и внутренне подготовить себя к ним. Тренируйтесь только тогда, когда у Вас есть настроение и всегда помните свою цель. Если Вы продолжаете свои занятия, то через какое-то время сможете увидеть свой прогресс день ото дня и будете приближаться к поставленной цели шаг за шагом.45

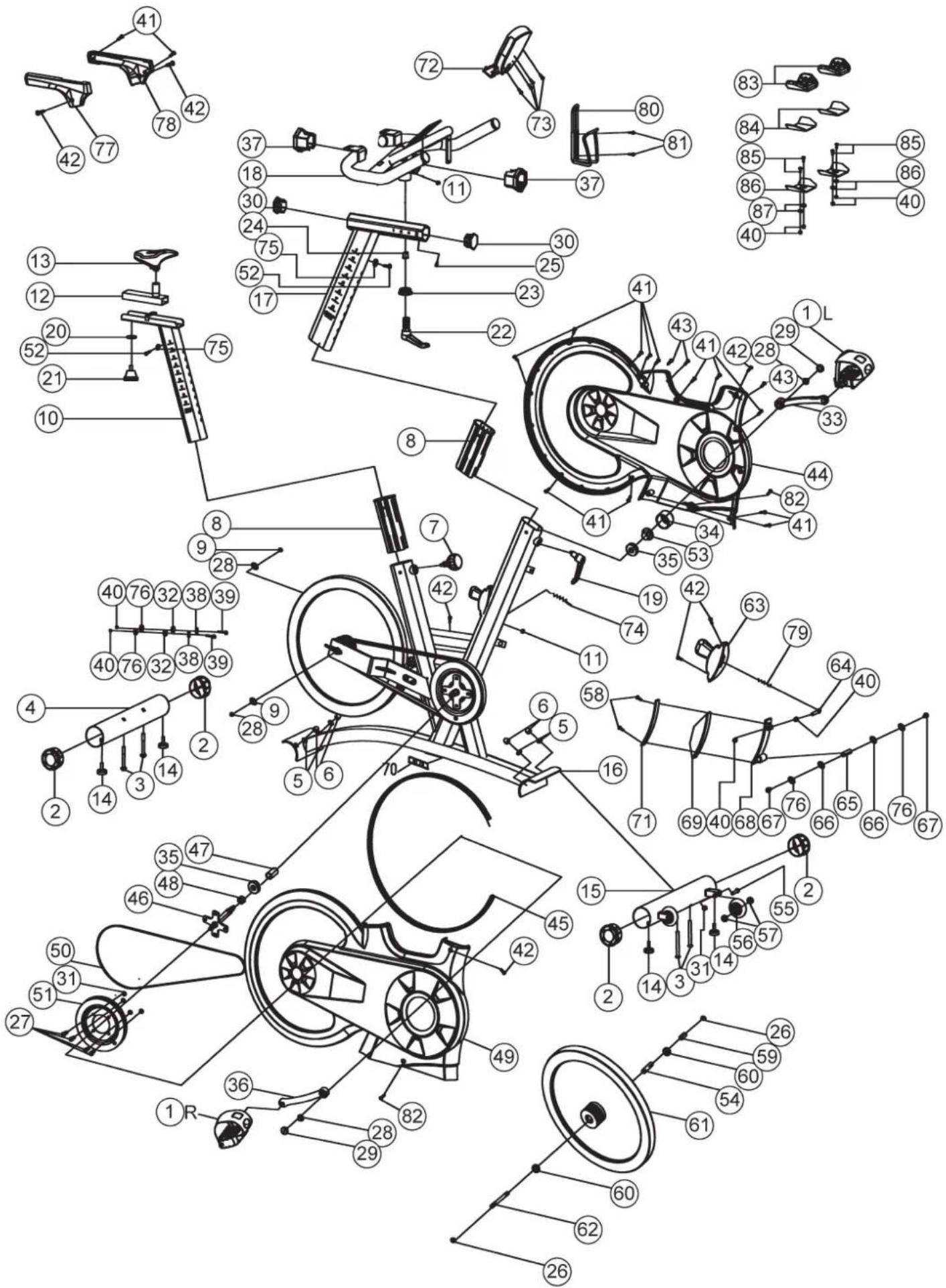

№ картинки Наименование Размер, К-во Монтируется ET-№ мм шт. на № 1L Педаль слева 9/16”L 1 33 36-1310-04-BT 1R Педаль справа 9/16”R 1 36 36-1310-05-BT 2 Заглушка трубы 4 4+15 36-1910-04-BT 3 Стопорный винт M10x90 4 4,15+16 39-10451 4 Задняя труба 1 16 33-1910-02-SW 5 Шайба 10//20 4 3 39-10233-CR 6 Гайка с шляпкой M10 4 3 39-10021-CR 7 Винт с быстрой фиксацией M16x15x1.5 1 16 36-1910-06-BT 8 Пластиковый гляйтер 2 16 36-1910-07-BT 9 Шайба 12//24 2 62 39-10062 10 Опорная трубка сиденья 1 12+16 33-1910-04-SI 11 Заглушка 14 2 16+18 36-1910-05-BT 12 Каретка для седла 1 10 33-1910-05-SI 13 Седло 1 12 36-1910-08-BT 14 Резиновая нога 4 3+15 36-1910-09-BT 15 Передняя труба 1 16 33-1910-03-SW 16 Несущая рама 1 33-1910-01-SW 17 Опорная трубка руля 1 16 33-1910-06-SI 18 Руль 1 17 33-1910-07-SI 19 Короткий винт с ручкой M16x1.5 1 16 36-1910-10-BT 20 Шайба 8,5//32 1 21 39-10166 21 Винт с ручкой M8 1 12 36-9110-11-BT 22 Длинный винт с ручкой M16x25x1.5 1 17 36-1910-12-BT 23 Контргайка M16x1.5 1 22 36-1910-13-BT 24 Деталь крепление 1 22 36-1910-14-BT 25 Винт с внутренним шестигранником M6x12 1 17 39-9920 26 Узкая гайка для оси M12x1,25 2 62 39-9820 27 Винт M8x16 4 46+51 39-10454 28 Гайка для оси M12x1,25 4 46+62 39-9820-SW 29 Колпачок 2 33+36 36-9840-15-BT 30 Торцевая заглушка 2 17 36-1910-15-BT 31 Самоконтрящаяся гайка M8 6 27+55 39-9918-CR 32 Шайба 6//16 2 39 39-10439 33 Шатун слева 9/16”L 1 46 33-1910-08-RT 34 Крышка подшипника 1 16 36-1910-16-BT 35 Подшипник 6004zz 2 46 36-9217-32-BT 36 Шатун справа 9/16”R 1 46 33-1910-09-RT 37 Пластиковые гляйтеры для руля 2 18 36-1910-17-BT Этот конвейер к только для частной области спорта дома кажется и не для промышленного или коммерческого использования подходящий. Использование спорта дома класс H/C Спецификация - Список запасных частей Racer-Bike № заказа. 1910 По состоянию на 14.04.2021

• Высококачественная и стабильная V - конструкция рамы

• 18 кг и частично хромированный маховика

• 8 уровневая регулировка сопротивления

• Триатлон руль, горизонтально и вертикально регулируемый

• Гоночное седло, горизонтально и вертикально регулируемое

• Гоночные нескользящие педали (9/16“) с корзиной безопасности (без педальных клипсов)

• Транспортные ролики и настройка уровня высоты

• Держатель для бутылки (без бутылки)

• Четкий ЖК-дисплей. Отображаемые показатели: Время, скорость, вращение педали, расстояние, приблизительное потребление калорий и сканирование.

• Регулируемые показатели: Время, расстояние и калории.

• Приемник для беспроводного пульсометра, встроенный в компьютер (По запросу доступен ремень для измерения пульса. Он не входит в комплект поставки)

• Макс. вес тела: 125кг

• Вес устройства 49 кг Размер прибл. (ДxШxВ): 142 x 63 x 129 см 0 5 10 15 20 25 30 35 40 50 60 70 80 90 100 mm Сняв упаковку, проверьте по списку, все ли детали на месте. Если все в порядке, то можно начинать сборку. Если какой-нибудь агрегат не в порядке или отсутствует, обращайтесь к нам: Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert Telefon: [phone] - 6 06 70 Telefax: +49 (0) 20 51 - 6 06 74 4 e-mail: [e-mail] www.christopeit-sport.com46 № картинки Наименование Размер, К-во Монтируется ET-№ мм шт. на № 38 Опора 2 39 36-1910-18-BT 39 Болт M6x55 2 44+49 39-10141 40 Гайка M6 8 39,64+85 36-9861-VZ 41 Винт 4,2x19 14 44,49+78 39-10191 42 Винт 4x20 7 44,49,63,77+78 39-10187 43 Винт 3x12 3 44 39-10078 44 Обшивка слева 1 16+49 36-1910-01-BT 45 Обшивка посередине 1 44+49 36-1910-19-BT 46 Опорная ось 1 33,35+36 33-1910-10-SI 47 Трубкака-проставка большая 25/20/41 1 46 36-1910-20-BT 48 Проставка большая 25/20/7 1 46 36-1910-21-BT 49 Обшивка справа 1 16+44 36-1910-02-BT 50 Плоский ремень 1 51+61 36-1910-22-BT 51 Шкив 1 46 36-1910-23-BT 52 Винт с внутренним шестигранником M5x15 2 10+17 36-9329712-BT 53 Гайка M20x1 1 16 36-1910-39-BT 54 Трубкака-проставка маленькая 16/12/56 1 62 36-1910-24-BT 55 Винт с шестигранной головкой M8x40 2 56 39-10132 56 Транспортный ролик 2 15 36-1910-25-BT 57 Подшипник 608zz 4 56 36-9903-08-BT 58 Винт M6x16 2 71 39-10080 59 Проставка маленькая 16/12/35 1 62 36-1910-38-BT 60 Подшипник 6001zz 2 62 36-9440-11-BT 61 Маховик 1 62 33-1910-11-SI 62 Ось маховика 1 61 33-1910-12-SI 63 Регулировка сопротивления 1 16 36-1910-26-BT 64 Винт M6x40 1 68 39-10085 65 Ось тормозной колодки 1 68 36-1910-27-BT 66 Шайба 6//12 2 67 39-10429 67 Винт M6x12 2 65 39-9920 68 Тормозная колодка 1 63+65 33-1910-13-SI 69 Резиновая прокладка 1 68 36-1910-28-BT 70 Прямоугольная пробка 1 16 36-1910-29-BT 71 Войлоковае накрытие 1 69 36-1910-30-BT 72 Компьютер 1 18 36-1910-03-BT 73 Винт M5x10 4 72 39-9903-SW 74 Сенсор 1 16+72 36-1910-33-BT 75 Пружинная шайба для M5 2 52 39-9870 76 Пружинная шайба для M6 4 39+57 39-9865-CR 77 Обшивка каретки справа 1 10+78 36-1910-31-BT 78 Обшивка каретки слева 1 10+77 36-1910-32-BT 79 Пружина 1 63 36-1910-34-BT 80 Держатель для бутылки 1 18 36-1910-35-BT 81 Винт M5x15 2 80 39-9903 82 Винт 5x20 2 44+49 39-9904 83 Коврик для рук 2 86 36-1910-36-BT 84 Двусторонняя лента 2 83+86 36-1910-37-BT 85 Винт M6x18 4 39-10084 86 Поддержка предплечья 2 18 33-1910-14-SI 87 Шайба 8//16 4 85 39-10010 88 Инструмент 1 36-1910-40-BT 89 Руководство по монтажу и эксплуатации 1 36-1910-41-BT4748 04/2021 - Druckfehler vorbehalten Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung. Service: Top-Sports Gilles GmbH Tel.: [phone] Friedrichstrasse 55 [e-mail] Fax: [phone] D - 42551 Velbert http://www.christopeit-sport.com © by Top-Sports Gilles GmbH D-42551 Velbert (Germany)
