Produkttyp	Heimtrainer
Marke	Christopeit
Modell	XL 2000
Abmessungen (L x B x H)	142 x 63 x 129 cm
Gewicht	Ca. 49 kg
Maximale Benutzerbelastung	125 kg
Schwungrad	18 kg verchromt
Widerstand	8 manuell einstellbare Stufen
Antrieb	Leiser Riemenantrieb
Computer	Zeigt Zeit, Distanz, Geschwindigkeit, Kalorien, U/min, Puls (mit optionalem Brustgurt) und SCAN-Funktion
Stromversorgung	2 AAA-Batterien 1,5V (nicht im Lieferumfang)
Einstellungen	Sattel höhenverstellbar, horizontal und neigbar; Lenker höhen- und horizontal verstellbar
Pedale	Mit Käfig und Sicherheitsriemen
Enthaltenes Zubehör	Flaschenhalter, Werkzeug
Nutzungsklasse	H/C (Hausgebrauch)
Normen	EN ISO 20957-1:2013 und EN ISO 20957-10:2018
Montage	Geschätzte Montagezeit: 30 Minuten
Wartung	Reinigung mit feuchtem Tuch; Schrauben alle 50 h prüfen; Lager alle 100 h schmieren
Ersatzteile	Erhältlich beim Hersteller oder Händler
Garantie	Kontaktieren Sie den Hersteller oder Händler

Häufig gestellte Fragen - XL 2000 Christopeit

Welche Abmessungen hat der Heimtrainer Christopeit XL 2000?

Die Abmessungen sind 142 cm Länge, 63 cm Breite und 129 cm Höhe.

Was ist das maximal unterstützte Gewicht des XL 2000?

Das maximal unterstützte Gewicht beträgt 125 kg (Körpergewicht).

Wie viele Widerstandsstufen bietet der Christopeit XL 2000?

Er bietet 8 Widerstandsstufen, manuell einstellbar mit einem Knopf. Stufe 1 ist der geringste, Stufe 8 der stärkste Widerstand.

Welche Funktionen zeigt der Computer an?

Der Computer zeigt Zeit, Distanz, Geschwindigkeit, Kalorien, Umdrehungen pro Minute (U/min) und optional den Puls mit einem Brustgurt (nicht im Lieferumfang) an. Er verfügt auch über eine SCAN-Funktion, die die Anzeigen alle 5 Sekunden wechselt.

Wie stelle ich Sattel und Lenker ein?

Der Sattel ist höhenverstellbar am Sattelrohr, horizontal am Schlitten und neigbar. Der Lenker ist höhen- und horizontal verstellbar. Verwenden Sie die Schnellspanner und Drehknöpfe, um die Einstellungen zu fixieren.

Wie pflege ich den Christopeit XL 2000?

Reinigen Sie das Gerät mit einem feuchten Tuch (keine Lösungsmittel). Überprüfen Sie die Schrauben alle 50 Stunden. Schmieren Sie die Pedallager und die Gewinde der Schnellspanner alle 100 Stunden mit Silikonspray.

Was tun, wenn sich der Computer nicht einschaltet?

Überprüfen Sie, ob die AAA-Batterien richtig eingelegt und in gutem Zustand sind. Entfernen Sie sie bei Bedarf für 10 Sekunden und setzen Sie sie wieder ein. Stellen Sie sicher, dass das Sensorkabel richtig angeschlossen ist.

Wie stelle ich den Widerstand ein, wenn er sich nicht ändert?

Überprüfen Sie die Kabelverbindung zwischen dem Magnetbügel und dem Computer. Wenn das Problem weiterhin besteht, schlagen Sie im Fehlerbehebungskapitel der Anleitung nach.

Das Fahrrad macht Geräusche oder der Widerstand ist zu hart, was tun?

Wenn der Widerstand insgesamt zu hart ist, tragen Sie etwas Silikonspray auf die Vorderseite des Schwungrads auf (nachdem Sie die hintere Abdeckung abgeschraubt haben). Wenn das Geräusch anhält, überprüfen Sie den Schraubensitz.

Wo finde ich Ersatzteile für den XL 2000?

Ersatzteile sind bei Ihrem Händler oder direkt bei Christopeit erhältlich. Sehen Sie sich die Teileliste in der Anleitung (Bestellnummer 1910) an, um das Teil zu identifizieren.

BEDIENUNGSANLEITUNG XL 2000 Christopeit

Heimsport-Trainingsgerät

XL 2000

Racer Bike

Montage- und Bedienungsanleitung für Bestell-Nr. 1910

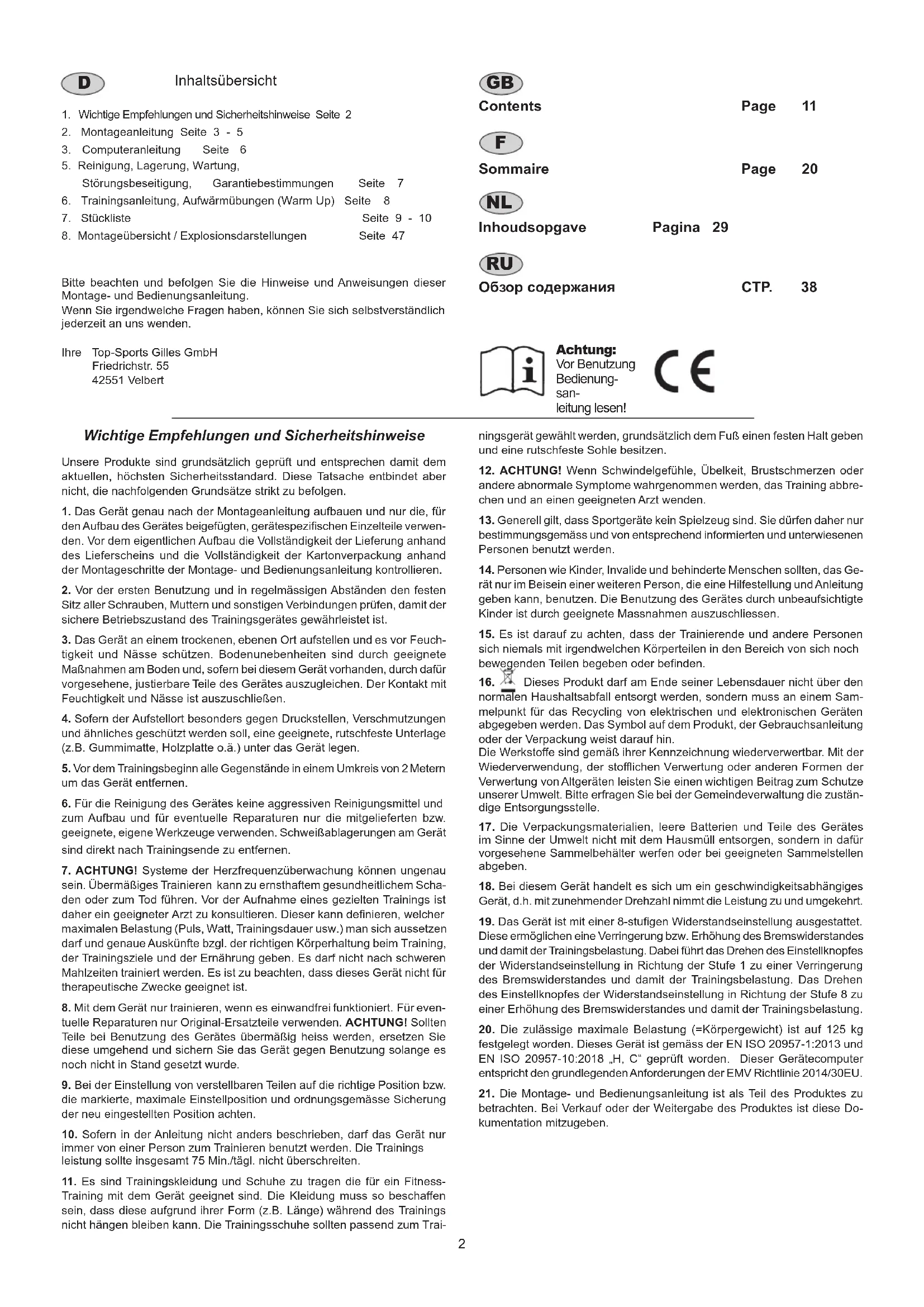

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
2. Montageanleitung Seite 3 - 5
3. Computeranleitung Seite 6
4. Reinigung, Lagerung, Wartung,

Störungsbeseitigung, Garantiebestimmungen Seite 7

1. Trainingsanleitung, Aufwärmübungen (Warm Up) Seite 8
2. Stückliste Seite 9 - 10
3. Montageübersicht / Explosionsdarstellungen Seite 47

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung.

Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Ihre Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

GB

Contents

F

Sommaire

NL

Inhoudsopgave

Pagina 29

RU

Обзор содержания

Achtung:

Vor Benutzung Bedienungs- san- leitung lesen!

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Montageschritte der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmässigen Abständen den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren, welcher maximalen Belastung (Puls, Watt, Trainingsdauer usw.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren, wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACHTUNG! Sollten Teile bei Benutzung des Gerätes übermäßig heiss werden, ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemässe Sicherung der neu eingestellten Position achten.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainings leistung sollte insgesamt 75 Min./tägl. nicht überschreiten.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trai-

ningsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

1. ACHTUNG! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
2. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäss und von entsprechend informierten und unterwiesenen Personen benutzt werden.
3. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Massnahmen auszuschliessen.
4. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
5. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
   Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
6. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
7. Bei diesem Gerät handelt es sich um ein geschwindigkeitsabhängiges Gerät, d.h. mit zunehmender Drehzahl nimmt die Leistung zu und umgekehrt.
8. Das Gerät ist mit einer 8-stufigen Widerstandseinstellung ausgestattet. Diese ermöglichen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 1 zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 8 zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung.
9. Die zulässige maximale Belastung (=Körpergewicht) ist auf 125 kg festgelegt worden. Dieses Gerät ist gemäss der EN ISO 20957-1:2013 und EN ISO 20957-10:2018 „H, C“ geprüft worden. Dieser Gerätecomputer entspricht den grundlegenden Anforderungen der EMV Richtlinie 2014/30EU.
10. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

Montageanleitung

Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren die Vollzähligkeit anhand der Montageschritte.

Das Gerät wurde größtmöglich vormontiert, sodass der Zusammenbau des Gerätes leicht und schnell durchführbar ist. Montagezeit ca. 30Min.

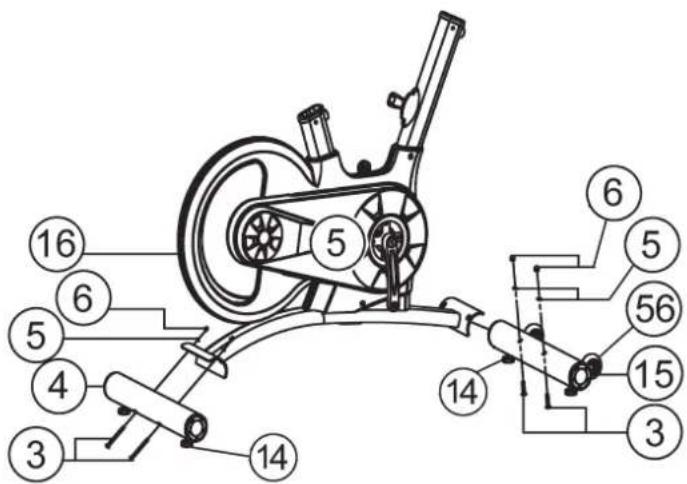

Schritt 1: Montage der Fußrohre (4+15) am Grundrahmen (16).

1. Montieren Sie den vorderen Fuß (15) mit den vormontierten Transportrollen (56) am Grundgestell (16). Benutzen Sie dafür je zwei Schrauben M10x90 (3), Unterlegscheiben 10//20 (5) und Hutmuttern (6).
2. Montieren Sie den hinteren Fuß (4) am Grundgestell (16). Benutzen Sie dafür je zwei Schrauben (3), Unterlegscheiben (5) und Hutmuttern (6). Nach Beendigung der Gesamtmontage können Sie durch Drehen an den Gummifüßen (14) kleine Unebenheiten des Untergrundes ausgleichen.
   Das Gerät wird damit so ausgerichtet, dass ungewollte Eigenbewegungen des Gerätes während des Trainings ausgeschlossen werden.

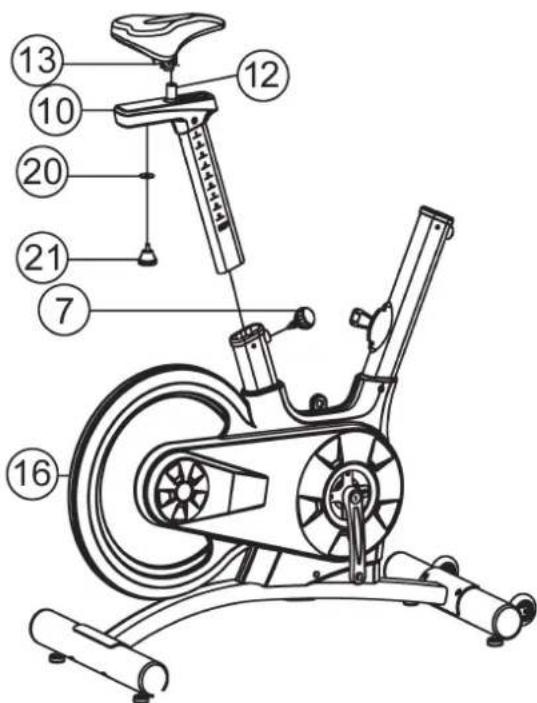

Schritt 2: Montage des Sattels (13) und des Sattelstützrohres (10).

1. Schieben Sie das Sattelstützrohr (10) in die entsprechende Aufnahme am Grundrahmen (16) und sichern Sie dies in gewünschter Position mittels des Schnellverschlusses (7).
   (Achtung! Zum Eindrehen des Schnellverschlusses (7) müssen das Gewindeloch im Grundrahmen (16) und eines der Löcher im Sattelstützrohr (10) übereinander stehen. Weiterhin muss darauf geachtete werden, dass das Sattelstützrohr (10) nicht über die markierte, maximale Einstellposition aus dem Grundrahmen herausgezogen wird. (Die Einstellung des Sattelstützrohres kann später beliebig verändert werden. Der Schnellverschluss (7) muss nur durch drehen etwas gelöst werden, kann dann gezogen werden um die Höhenarretierung freizugeben und die Sattelhöhe zu verstellen. Nach der gewünschten Einstellung den Schnellverschluss (7) wieder durch Festdrehen sichern).
2. Schieben Sie den Sattelschlitten (12) in gewünschte horizontale Stellung und befestigen Sie diesen mit der Griffschraube (21) und Unterlegscheibe (20) am Sattelstützrohr (10).
3. Stecken Sie den Sattel (13) mit der Sattelaufnahme auf den Sattelschlitten (12) und schrauben Sie diesen in gewünschter Neigung durch Festziehen der beiden Muttern (unter dem Sattel) fest.

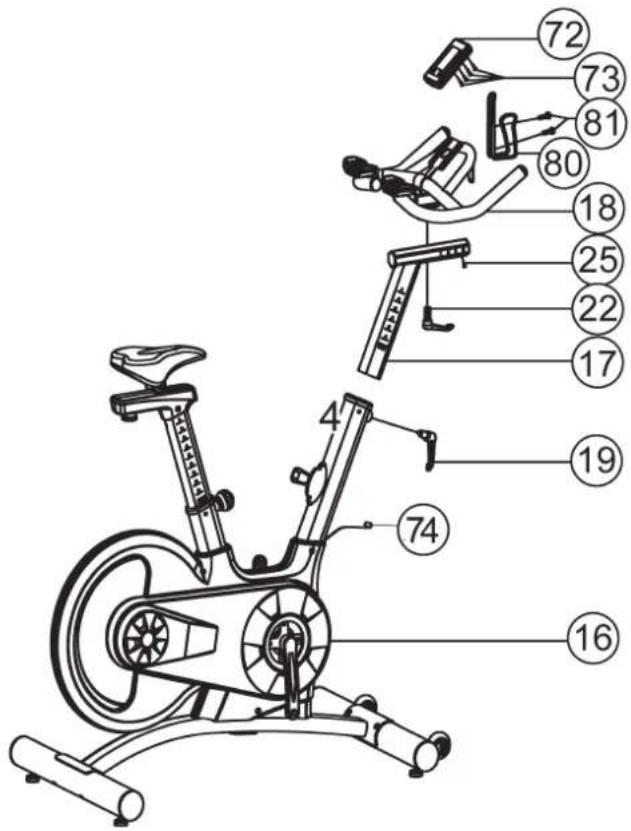

Montage des Lenkers (18) und des Computers (72).

1. Schieben Sie das Lenkerstützrohr (17) in die entsprechende Aufnahme am Grundrahmen (16) ein und richten Sie das Lochbild so aus, dass der Hebelschnellverschluss (19) in gewünschter Höhe einrastet und sichern Sie diese Position durch Festdrehen.
2. Drehen Sie die Sicherungsschraube (25) heraus um den Lenker (18) in die Aufnahme des Lenkerstützrohres (17) aufzuschieben. Dann die gewünschte horizontale Position einstellen und durch Festdrehen des langen Hebelschnellverschlusses (22) sichern. Anschließend die Sicherungsschraube (25) wieder in das Lenkerstützrohr (17) fest eindrehen.
3. Legen Sie den Computer (72) auf die Computeraufnahme am Lenker und schrauben Sie ihn mittels der Schrauben (73) fest. Nehmen Sie den Computer (72) und stecken Sie das Sensorkabel (74) in die Rückseite des Computers (72) ein. (Ggf. die erforderliche Batterien (2x Typ: Micro 1.5V - AAA) in das, auf der Rückseite des Computers befindliche, Batteriefach unter Berücksichtigung der Polarität einlegen).
4. Anschließend montieren Sie die Trinkflaschenhalterung (80) am Lenker (18) mittels der Schrauben (81).

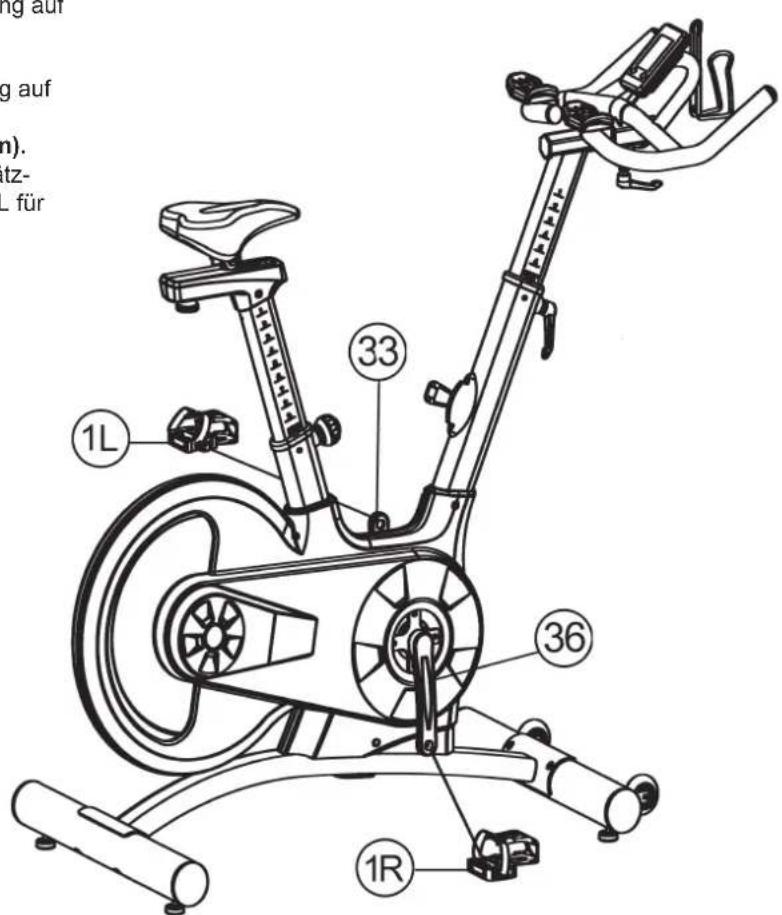

1. Schrauben Sie die rechte Pedale (1R) in den in Fahrtrichtung auf der rechten Seite befindlichen Pedalarm (36) ein. (Achtung! Schraubrichtung: im Uhrzeigersinn).
2. Die linke Pedale (1L) schrauben Sie auf den in Fahrrichtung auf der linken Seite befindlichen Pedalarm (33) ein.
   (Achtung! Schraubrichtung: Entgegen dem Uhrzeigersinn). Die Zuordnung der einzelnen Teile ist für Sie durch eine zusätzliche Kennzeichnung, mit den Buchstabe R für rechts und L für links, vereinfacht worden.

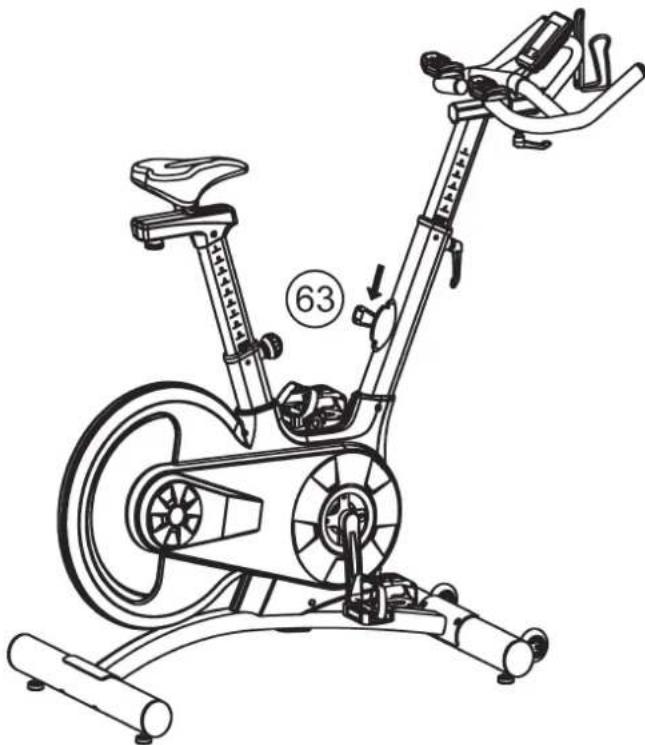

Schritt 5:

Kontrolle

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen (63) mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.

Anmerkung:

Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw. Ersatzteilbestellungen benötigt werden.

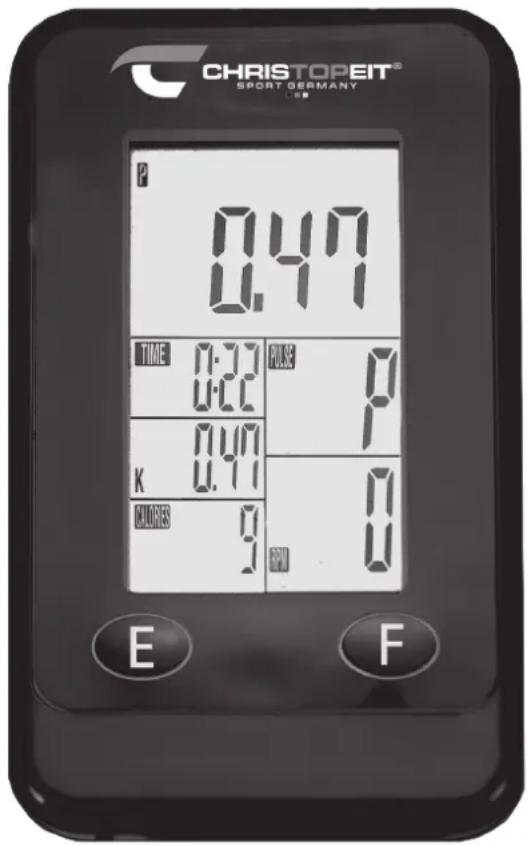

Computeranleitung für 1910

Der mitgelieferte Computer bietet den größten Trainingskomfort. Jeder trainingsrelevante Wert wird in einem entsprechenden Sichtfenster angezeigt.

Vom Trainingsbeginn an werden die benötigte Zeit, die aktuelle Geschwindigkeit, der ungefähre Kalorienverbrauch und die zurückgelegte Entfernung angezeigt. Alle Werte werden von Null an aufwärts zählend festgehalten.

Wollen Sie permanent einen Wert während des Trainings angezeigt haben, so wählen Sie diesen mit der „F“-Taste aus. Wollen Sie diesen Wert im permanenten Wechsel angezeigt bekommen, so wählen Sie die Funktion „SCAN“ aus. In Abständen von ca. 6 Sekunden wechselt die Anzeige dann von einer Funktion zur Nächsten.

Der Computer schaltet sich durch kurzes Drücken der F-Taste oder einfachem Trainingsbeginn ein. Der Computer beginnt alle Werte zu erfassen und anzuzeigen. Um den Computer zu stoppen, einfach das Training beenden. Der Computer stoppt alle Messungen und hält die zuletzt erreichten Werte fest. Die zuletzt erreichten Werte in den Funktionen ZEIT, KALORIEN und KM werden für 4 Min. gespeichert und bei einer Wideraufnahme des Trainings kann von diesen Werten aus weitertrainiert werden.

Der Computer schaltet sich ca. 4 Minuten nach Beendigung des Trainings automatisch ab.

Anzeigen:

1. „km/h“ (SPEED) - Anzeige:

Es wird die aktuelle Geschwindigkeit in Kilometern pro Stunde angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der Anzeige 99,9 km/h)

2. „ZEIT“ (TIME) - Anzeige:

Es wir die aktuell benötigte Zeit in Minuten und Sekunden angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 99,59 Minuten.)

3. „KM“ (Distance) - Anzeige:

Es wird der aktuelle Stand der zurückgelegten Kilometern angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 999,9 km)

4. „Kalorien“ (CALORIES) - Anzeige:

Es wird der aktuelle Stand der verbrauchten Kalorien angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 9999 Kalorien)

5. „Puls“-Anzeige: Nur in Verbindung mit optionalem Pulsgurt (uncodiert 5,0-5,5 kHz.

Es wird der aktuelle Puls in Schlägen pro Minuten angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der beiden Anzeigen 40-240 Pulsschläge pro Minute)

6. „UPM“ (RPM) - Anzeige:

Es werden die aktuellen Pedalumdrehungen pro Minute angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der Anzeige 999 up/m)

7. „SCAN“-Funktion:

Wird diese Funktion mittels der „F“-Taste ausgewählt, werden im fortlaufenden Wechsel von ca. 6 Sekunden die aktuellen Werte aller Funktionen nach einander angezeigt.

Tasten:

1. „F“-Taste:

Durch ein kurzes, einmaliges Drücken der Taste kann von einer zur anderen Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt werden. Die jeweils ausgewählte Funktion wird durch ein Symbol im jeweiligen Sichtfenster angezeigt.

Durch ein längeres Drücken der Taste (ca. 3 Sekunden) erfolgt eine Löschung aller zuletzt erreichten Werte aller Anzeigen.

2. „E“-Taste (Eingabe):

Durch ein einmaliges Drücken dieser Taste ist eine stufenweise Vorgabe von Werten in den einzelnen Funktionen möglich. Dazu muß zuvor die gewünschte Funktion mit der „F“-Taste ausgewählt werden.

Längeres Drücken löst einen Schnellvorlauf aus. Beim Trainingsbeginn wird dann, von den vorgegebenen Werten ab, gegen Null gezählt.

Austausch der Batterien:

1. Öffnen Sie den Batteriefachdeckel und entnehmen Sie die gebrauchte Batterie. (Sollte die Batterie ausgelaufen sein entfernen Sie diese unter erhöhter Berücksichtigung, dass die Batteriesäure nicht mit Haut in Kontakt kommt und reinigen Sie das Batteriefach gründlich.)

2. Legen Sie die neue Batterien (2x Typ: Micro 1.5V - AAA) unter Berücksichtigung der Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel, sodass dieser einrastet.

3. Sollte der Computer die Funktion nicht sofort aufnehmen sollten die Batterie für 10 Sekunden entfernt und wieder eingelegt werden.

4. Die leere Batterie gemäß den Entsorgungsrichtlinien fachgerecht entsorgen und nicht zum Restmüll geben.

Reinigung, Wartung und Lagerung des Heimtrainers:

1. Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung.

Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden.

Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

2. Lagerung

Entnehmen Sie die Batterien aus dem Computer bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Schieben Sie den Sattelschlitten in Richtung Lenker und das Sattelstützrohr so tief wie möglich in den Rahmen hinein. Wählen Sie einen trockenen Lagerort Im Haus und geben Sie etwas Sprüh-Öl an die Pedalkugellager links und rechts, sowie an das Gewinde der Sterngriffschraube. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

3. Wartung

Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der Schraubenverbindungen auf festen Sitz, welche bei der Montage hergestellt wurden. Alle 100 Betriebsstunden sollten Sie etwas Sprüh-Öl an die Pedalkugellager links und rechts, sowie an das Gewinde der Sterngriffschraube geben.

Störungsbeseitigung:

Wenn Sie die Funktionsstörung nicht anhand der aufgeführten Informationen beheben können, so kontaktieren Sie Ihren Händler oder den Hersteller.

Problem Mögliche	Ursache	Lösung
Der Computer schaltet sich durch Drücken einer Taste nicht ein.	Keine Batterieneingesetzt oder Batterien leer	Überprüfen Sie die Batterien im Batteriefach auf ordnungsge-mäßen Sitz oder wechseln Sie diese aus.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung.	Überprüfen Sie die Steckverbindung am Computer auf ord-nungsgemäßen Sitz.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer Position des Sensors.	Schrauben Sie die Verkleidung auf und überprüfen Sie den Abstand von Sensor zum Magneten. Ein Magnet in der Tretkurbelscheibe ist gegenüber vom Sensor und muss einen Abstand von kleiner als < 5mm aufweisen.
Widerstand verändert sich bei Verstellung nicht spürbar.	Seilzugverbindung nicht ordnungsgemäß verbunden.	Schrauben Sie die Verkleidung auf und überprüfen Sie, ob sich der Seilzug aufgehängt hat.
Widerstand insgesamt zu schwergängig	Bremsbelag zu trocken	Schrauben Sie die Verkleidung im hinteren Bereich auf und geben Sie etwas Schmiermittel (Siliconspray) auf die Stirnseite der Schwungmasse.

Garantiebestimmungen

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Trainingsanleitung

Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

1. Intensität:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann dabei der Puls sein. Dieser sollte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befinden (Ermittlung und Berechnung siehe Tabelle und Formel).

Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befinden. Im Laufe der darauffolgenden Wochen und Monate sollte die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größer die Kondition des Trainierenden wird, desto mehr müssen die Trainingsanforderungen gesteigert werden, um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen:

a. Puls-Kontroll-Messung auf herkömmliche Weise (Abtasten des Pulsschlags z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Kontroll-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

2. Häufigkeit:

Die meisten Experten empfehlen die Kombination einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperlicher Ertüchtigungen drei- bis fünfmal in der Woche.

Ein normaler Erwachsener muß zweimal pro Woche trainieren, um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern, benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

3. Gestaltung des Trainings

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen:

„Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“

In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich.

Danach sollte das eigentliche Training („Trainings-Phase“) beginnen. Die Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befindet.

Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Weitere Informationen zum Thema Aufwärmübungen, Dehnungsübungen oder allgemeine Gymnastikübungen finden Sie unter www.christopeit-sport.com

4. Motivation

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

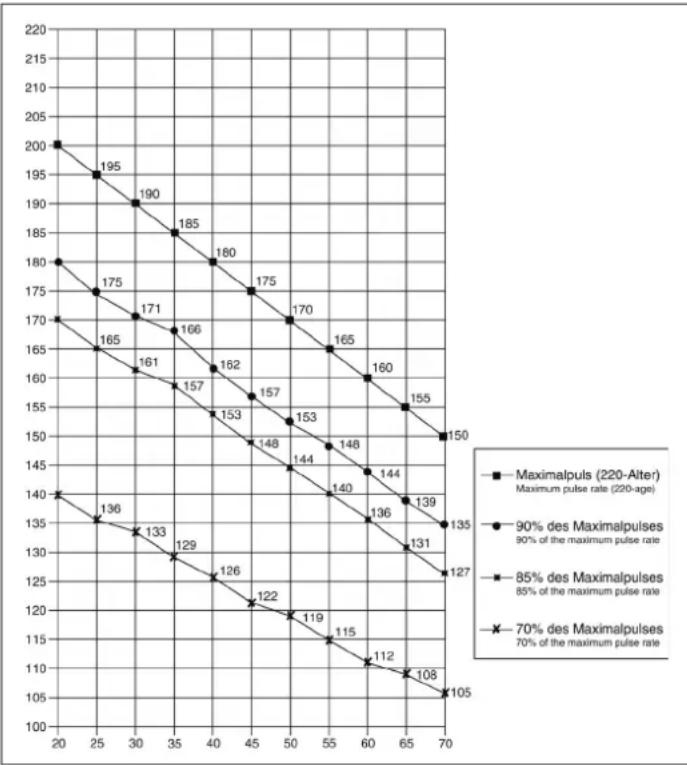

Berechnungsformeln: Maximalpuls = 220 - Alter
90% des Maximalpuls = (220 - Alter) x 0,9
85% des Maximalpuls = (220 - Alter) x 0,85
70% des Maximalpuls = (220 - Alter) x 0,7

Aufwärmübungen (Warm Up)

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch um den Körper auf die Trainingsphase entsprechend vorzubereiten. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

Nach den Aufwärmübungen durch etwas schütteln die Arme und Beine lockern.

Hören Sie nach der Trainingsphase nicht abrupt auf, sondern radeln Sie gemütlich noch etwas ohne Widerstand aus um wieder in die normale Puls-Zone zu gelangen. (Cool down) Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Stückliste - Ersatzteilliste Racer Bike XL 2000 Best.-Nr. 1910

Technische Daten: Stand: 14.04.2021

• hochwertige und stabile V-Rahmenkonstruktion
  • ca. 18 kg teilverchromtes Schwungrad
  • Widerstandsverstellung in 8 Stufen
  • Triathlon Lenker, horizontal und vertikal verstellbar
• Rennsattel, horizontal und vertikal verstellbar
• rutschfeste Rennpedalen (9/16") mit Sicherheitskorb (kein Klickpedal)
• Transportrollen und Boden-Niveau-Höhenausgleich
• flüsterleiser Flachriemenantrieb
• inklusive Trinkflaschenhalterung (ohne Trinkflasche)
• Übersichtliches LCD Display mit gleichzeitiger Anzeige von: Zeit, Geschwindigkeit, Pedalumdrehung, Entfernung, ca. Kalorienverbrauch und SCAN.
  • Vorgabemöglichkeit von Zeit, Entfernung und Kalorien
• Empfänger für drahtlosen Pulsmessgurt im Computer enthalten (Pulsmessgurt optional erhältlich, nicht im Lieferumfang inkludiert)
  • Geeignet bis zu einem Körpergewicht von max. 125 kg
  • Gerätegewicht 49 kg

Stellmaße: ca. L 142 x B 63 x H 129 cm

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an uns.

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C

Abbildungs-Nr.	Bezeichnung Abmessung Menge Montiert an ET-Nummer	mm	Stück	Abbildungs Nr.
1L	Pedal links	9/16"L	1	33	36-1310-04-BT
1R	Pedal rechts	9/16"R	1	36	36-1310-05-BT
2	Fußrohrstopfen		4	4+15	36-1910-04-BT
3	Schlossschraube	M10x90	4	4,15+16	39-10451
4	Fussrohr hinten		1	16	33-1910-02-SW
5	Unterlegscheibe	10//20	4	3	39-10233-CR
6	Hutmutter	M10	4	3	39-10021-CR
7	Schnellverschluss	M16x15x1.5	1	16	36-1910-06-BT
8	Kunststoffgleiter		2	16	36-1910-07-BT
9	Unterlegscheibe	12//24	2	62	39-10062
10	Sattelstützrohr		1	12+16	33-1910-04-SI
11	Stopfen	14	2	16+18	36-1910-05-BT
12	Sattelschlitten		1	10	33-1910-05-SI
13	Sattel		1	12	36-1910-08-BT
14	Gummifuss		4	3+15	36-1910-09-BT
15	Fussrohr vorne		1	16	33-1910-03-SW
16	Grundrahmen		1		33-1910-01-SW
17	Lenkerstützrohr		1	16	33-1910-06-SI
18	Lenker		1	17	33-1910-07-SI
19	Handgriffschraube kurz	M16x1.5	1	16	36-1910-10-BT
20	Unterlegscheibe	8,5//32	1	21	39-10166
21	Griffschraube	M8	1	12	36-9110-11-BT
22	Handgriffschraube lang	M16x25x1.5	1	17	36-1910-12-BT
23	Kontermutter	M16x1.5	1	22	36-1910-13-BT
24	Befestigungsteil		1	22	36-1910-14-BT
25	Innensechskantschraube	M6x12	1	17	39-9920
26	Achsmutter schmal	M12x1,25	2	62	39-9820
27	Schraube	M8x16	4	46+51	39-10454
28	Achsmutter	M12x1,25	4	46+62	39-9820-SW
29	Abdeckkappe		2	33+36	36-9840-15-BT
30	Endstopfen		2	17	36-1910-15-BT
31	Selbstsichernde Mutter	M8	6	27+55	39-9918-CR
32	Unterlegscheibe	6//16	2	39	39-10439
33	Pedalarm links	9/16"L	1	46	33-1910-08-RT
34	Lagerabdeckung		1	16	36-1910-16-BT
35	Kugellager	6004zz	2	46	36-9217-32-BT
Abbildungs-Bezeichnung Abmessung Menge Montiert an ET-NummerNr. mm Stück Abbildungs Nr.
36 Pedalarm rechts 9/16"R 1	46	33-1910-09-RT
37	Kunststoffgleiter für Lenker		2	18	36-1910-17-BT
38	Halterung		2	39	36-1910-18-BT
39	Schraube	M6x55	2	44+49	39-10141
40	Mutter	M6	8	39,64+85	36-9861-VZ
41	Schraube	4,2x19	14	44,49+78	39-10191
42	Schraube	4x20	7	44,49,63,77+78	39-10187
43	Schraube	3x12	3	44	39-10078
44	Verkleidung links		1	16+49	36-1910-01-BT
45	Mittlere Verkleidung		1	44+49	36-1910-19-BT
46	Tretachse		1	33,35+36	33-1910-10-SI
47	Distanzrohr gross	25/20/41	1	46	36-1910-20-BT
48	Distanzstück gross	25/20/7	1	46	36-1910-21-BT
49	Verkleidung rechts		1	16+44	36-1910-02-BT
50	Flachriemen		1	51+61	36-1910-22-BT
51	Riemenscheibe		1	46	36-1910-23-BT
52	Innensechskantschraube	M5x15	2	10+17	36-9329712-BT
53	Mutter	M20x1	1	16	36-1910-39-BT
54	Distanzrohr klein	16/12/56	1	62	36-1910-24-BT
55	Sechskantschraube	M8x40	2	56	39-10132
56	Transportrolle		2	15	36-1910-25-BT
57	Kugellager	608zz	4	56	36-9903-08-BT
58	Schraube	M6x16	2	71	39-10080
59	Distanzstück klein	16/12/35	1	62	36-1910-38-BT
60	Kugellager	6001zz	2	62	36-9440-11-BT
61	Schwungmasse		1	62	33-1910-11-SI
62	Schwungradachse		1	61	33-1910-12-SI
63	Widerstandseinstellung		1	16	36-1910-26-BT
64	Schraube	M6x40	1	68	39-10085
65	Bremsklotzachse		1	68	36-1910-27-BT
66	Unterlegscheibe	6//12	2	67	39-10429
67	Schraube	M6x12	2	65	39-9920
68	Bremsklotz		1	63+65	33-1910-13-SI
69	Gummiauflage		1	68	36-1910-28-BT
70	Rechteckstopfen		1	16	36-1910-29-BT
71	Filzauflage		1	69	36-1910-30-BT
72	Computer		1	18	36-1910-03-BT
73	Schraube	M5x10	4	72	39-9903-SW
74	Sensor		1	16+72	36-1910-33-BT
75	Federring	für M5	2	52	39-9870
76	Federring	für M6	4	39+57	39-9865-CR
77	Schlittenverkleidung rechts		1	10+78	36-1910-31-BT
78	Schlittenverkleidung links		1	10+77	36-1910-32-BT
79	Feder		1	63	36-1910-34-BT
80	Trinkflaschenhalter		1	18	36-1910-35-BT
81	Schraube	M5x15	2	80	39-9903
82	Schraube	5x20	2	44+49	39-9904
83	Armpolster		2	86	36-1910-36-BT
84	Doppelklebeband		2	83+86	36-1910-37-BT
85	Schraube	M6x18	4		39-10084
86	Unterarmstütze		2	18	33-1910-14-SI
87	Unterlegscheibe	8//16	4	85	39-10010
88	Werkzeugset		1		36-1910-40-BT
89	Montage- und Bedienungsanleitung		1		36-1910-41-BT

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 2051 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

CE

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

• Productgewicht ca. 49 kg

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 2051 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

CE

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

[e-mail]

D - 42551 Velbert

http://ww

CHRISTOPEIT®

SPORT GERMANY

目目
