РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Smartfix VFS-014-SF Veho

1. Что находится в коробке?

Сканер Veho Smartfix SF-1
135 ползунов
135 минусовой лоток
110 минус-лоток
126 минусовой лоток
Чистящая щетка
Кабель USB-А для Mini-B USB
3,5 мм разъем для желтого кабеля RCA
Литий-ионный аккумулятор
Инструкция по началу работы

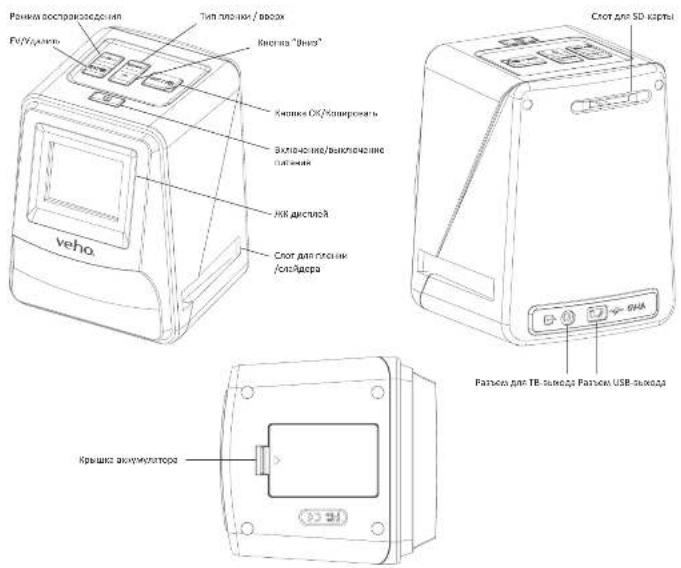

1. Органы управления


Раника воспроизводителя Гип позки / Focus Квигина "днига" ФУ/Удловь Химике ОК/Химиронить Эксплосните/выключения позяжения ЖК дистаей Спот для позки /соглядора veho Спот для SD карты ФАЗС Разъек для ТВ-закада Разъек USB-закада Крышка аккумулятора

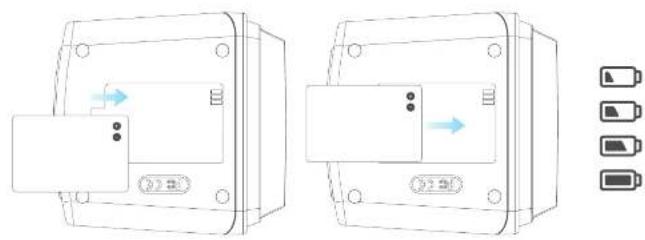

1. Установка и зарядка аккумулятора


1. Вставьте аккумулятор в основание сканера.
2. Подключите USB-кабель Mini-B к задней части сканера, затем подключите другой конец кабеля USB к порту USB на компьютере или к адаптеру переменного тока 5 В / 1 А.
3. При зарядке загорается красный светодиод. Когда аккумулятор полностью зарядится, красный светодиод выключится.

4. Индикатор состояния

Красный сканер Veho выключен и аккумулятор заряжается. Фиолетовый сканер Veho включен и аккумулятор заряжается. Синий сканер Veho включен.

5. Вставка слайдов или негативов в держатель

1. Поместите держатель так, чтобы глянцевая сторона была направлена вверх.

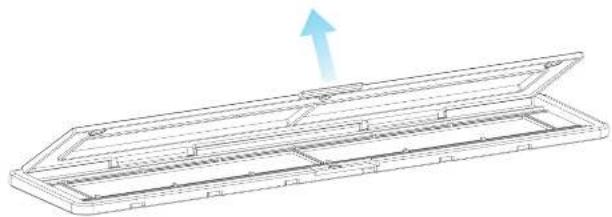

2. Откройте держатель, как показано на рисунке

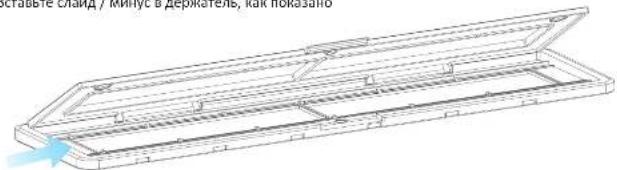

1. Вставьте слайд / минус в держатель, как показано

Оставьте слаид / минус в держател, как показано

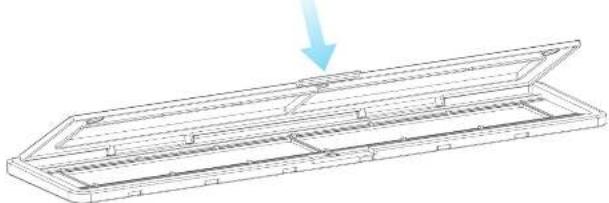

1. Закройте держатель, убедившись, что лоток закрывается правильно.

6. Использование VFS-014-FS

1. Вставьте SD-карту в сканер, следуя рисунку на задней панели сканера

1. Нажмите кнопку питания, чтобы включить питание.

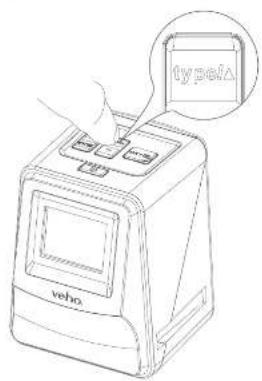

2. Нажмите кнопку «Тип пленки», чтобы выбрать правильный режим для слайда / негатива в держателе.

typeA veho

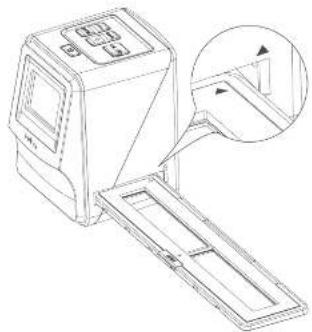

1. Вставьте слайдер / отрицательный держатель в правую часть сканера, как показано символом ▲ на сканере и слайдере / отрицательном держателе.

1. Выровняйте слайд/отрицательный держатель в сканере, используя ЖК-экран на передней панели.
2. Нажмите кнопку копирования, чтобы отсканировать слайд / негатив в цифровое изображение. Чтобы получить наилучший результат, подождите 3-4 секунды, чтобы сканер отрегулировал яркость для каждого слайда / негатива перед нажатием кнопки копирования.

1. После того, как яркость установлена автоматически, вы можете вручную отрегулировать экспозицию изображения перед сканированием. Нажмите кнопку EV / Delete, чтобы отрегулировать значение экспозиции (EV), затем используйте кнопку Up to Down для настройки от +2EV до -2EV с шагом 0,5. Значение регулировки EV показано в нижней части экрана ЖКД.
2. После того, как вы отсканировали первое изображение в держателе, переместите держатель в следующую позицию и повторите, пока вам не понадобится поместить новые слайды / негативы в держатель.

Пожалуйста, обратите внимание: Чтобы сэкономить электроэнергию, сканер Veňo перейдет в спящий режим через 3 минуты бездействия. Вы можете выйти из спящего режима, нажав любую кнопку на сканере.

Если Veho Scanner неактивен в течение 6 минут, он автоматически выключится.

7. Режим воспроизведения

1. Вы можете использовать режим воспроизведения для просмотра изображений, которые были отсканированы на SD-карту.
2. Нажмите кнопку воспроизведения, чтобы перейти в режим воспроизведения:
3. Нажмите кнопку «Вверх» или «Вниз», чтобы изменить выбранное изображение

1. Нажмите кнопку воспроизведения еще раз, чтобы войти в режим слайд-шоу

0001000016

1. Нажмите кнопку воспроизведения снова, чтобы вернуться в режим сканирования.

8. Удаление изображений

1. Войдите в режим воспроизведения, затем выберите изображение, которое вы хотите удалить.
2. Нажмите кнопку «Удалить» один раз, затем «О'кей», чтобы удалить выбранное изображение
3. Дважды нажмите кнопку «Удалить», затем «О'кей», чтобы удалить все изображения
4. Нажмите кнопку «Удалить» три раза, затем нажмите кнопку «ОК», чтобы отформатировать SD-карту.

Обратите внимание: форматирование SD-карты приведет к удалению всех файлов с SD-карты, а не только изображений, сохраненных сканером.

1. Подключение сканера к компьютеру.

Сканер	совместим	с	операционными	системами	Mac и Windows,			конвертирования видео			Цветная негативная пленка (135, 110 и 126)
								что позволяет копировать			Черно-белый негатив
файлы USB.	непосредственно для использования или	с	SD-карты использования на необходимости	сканер	без в одной	использования операционной системе	устройства	чтения карт			Фокусное расстояние
								Фиксирование фокусировки нет -программного
								Регулировка ЕУ			+ - 2,0 EV
								Интерфейс ПК			USB 2.0
1.	Подключите	кабель	USB	к задней части	сканера и к порту			ФормUSB изображеникомпьютере.			135 Отрицательное отношение 3: 2
2.	Нажмите	кнопку	питания, чтобы	включить сканер							110 Отрицательное отношение 4: 3
3.	с помощью	кнопки	«Вверх» или «Вниз»	выборите «Да» или	«Нет» и нажмите «ОК».						126 Отрицательное отношение 1: 1
4.	Выберите	«Да», диска	в «Мой компьютер» или «Этот ПК»	выборите	«Да» или	«Нет» и нажмите «ОК».					3 белых светодиода
на	вашем	рабочем	столе для пользователей	Macintosh.			полязователей	Полязователей Windows			От порта USB, батареи Li-иона 3.7V / 1050mAh,
5.	Выберите	Нет, что	сландов / негативов во								NTSC и PAL
зарядки	с USB-порта.										время

1. Просмотр изображений на экране телевизора

1. Установите телезизор на правильный вход, а затем подключите используя разъем 3,5 мм, к желтому RCA-кабелю.	сканка х	Батарся заховостью заряжена	Одца?	Удалить один
		Тепевзэру:
2. Включите сканер.		Батарея 2/3	Одца от?	Удалить аке
3. Нажмите кнопку воспроизведения.			Нема?	Форматировать SD-карту
4. Используйте кнопки Up и Down, затем кнопку Okay, чтобы соответствовать вашему региону.	выбрать PAL	Кили NTSC, чтобы Батаря разряжена	Yes	Дч
5. Нажмите кнопку «Вверх» или «Вниз», чтобы изменить выбранное	изображение	135 Слайд	No	Нст
6. Нажмите кнопку воспроизведения еще раз для запуска слайд-шоу.	Вы можете	135 Отрицательный фильм карты	X	ошибка
использовать кнопку «Вверх» или «Вниз», чтобы приостановить показ слайдов.	Затем	135 Отрицательная плиска	O	Полная карта
нажмите кнопку «Воспроизведение», чтобы возобновить показ слайдов.	В/W	Ч / Б 135 Отрицательная плиска

110	130 Отрицательная пленка. Блокировка карты
126	126 Отрицательный фильм. Режим воскролювачения
PC=SD Link?	Выбор PC SD-карты. Слайд шоу
PC=SD	Соединение с ПК-SD-Card Link-Connected Подождите
TV=SD NTSC PAL	Выбор телевизионной системы
+0.0EV	Индикатор компенсация EV
0888	Компенсация EV
	Доступное количество карт SD

Системные Требования

Системные требования для ПК

Pentium® P4 1,6 ГГц или эквивалентный AMD Athlon
Свободный порт USB 2.0
03Y 512 MB
500 МБ свободного места на жестком диске
Монитор цвета 1024 x 768 пикселей
Дисковод для компакт-дисков
Windows® XP с пакетом обновления II / Vista™, 32/64 бит

Windows 7 / Windows 8 / Windows 10

Требования к системе Мас

Рекомендуется использовать процессор PowerPC GS или Intel Core Duo
Свободный порт USB 2.0
03Y 768 MB
500 МБ свободного места на жестком диске
Монитор цвета 1024 x 768
Дисковод для компакт-дисков
Mac 10.5 \~ Up

Этат символ на изделии или в инструкциях означает, что электрическое и электронное оборудование следует утилизиробать по истечении срока его служьбы отдельно от бытовых отходов. В ЕС существуют отдельные системы сбора вторьевки. Для получения дополнительной информации обратитесь в местный орган власти или к продавцу, у которого был приобретен продукт.

Перед использованием VFS-014 SF (Vcho Spanner) убедитесь, что мы прочитали и паняли меры предосторожности, описанные ниже. Всегда проверните правильность работы VFS-014-SF.

Никогда не используйте VT5-014-SF внутри самолета или где-либо еще, где работа таких устройств ограничена. Неправильное использование создает риск серьезной акарии.

Не пытайтесь открыть корпус VFS-014-SF или попытаться каким-либо образом изменить VFS-014-SF. Высоколовольные внутренние компоненты создают риск поражения электрическим током при экспонировании. Техническое обслуживание и ремонт должны выполняться только авторизованными посталициками услуг.

Держите VFS-014-SF вдали от воды и других жидкостей. Не используйте VFS-014-SF мокрыми руками. Никогда не используйте VFS-014-SF в докды или смог. Влого создает опасность покара и поракения электрическим током.

Держите VFS-014-SF и его ансессуары в недоступном для детей и животных месте во избежание несчастных случаев или повреждения VFS-014-SF.

Во время использования VFS 014 SF может слепа нагреваться. Это нормально и не указывает на неисправности.

Если вношняя поверхность VFS 014 SF уходятся в очистке, протрите ее мягной сухой тихнью.

Если вы заметили дым или странный запах, исходящий от VFS-014-SF, немедленко выключите питание. Возьмите VFS-014-SF в ближайший авторизованный сервисный центр для ремонта. Никогда не пытайтесь самостоятельно ремонтировать VFS 014 SF.

Используйте только рекомандуемые принадлежности электролитания. Использование источников питания, не рекомендованных специально для VFS-014-SF, может привести к перегреву, деформации оборудования, возгоранию, поражению электрическим током или другим опасностям.

Уведомление FCC

Это оборудование было прогестигновано и из Mainaco соответствующим ограничениям для устройства Digitile класса в 2005 в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех в нивых помещениях. Это оборудование планирует, использует и может научать радионастотную энергие. Если устройство не установлено и используется в соответствии с инструкцией, она может создавать вредные помехи для радиосвязи. SEM не менее, нет гарантия, что помехи не возникнут в конкретной установке. Если это оборудование вызывает вредные помехи при приеме радиоски телевизионного сигнала, что можно определять, выключить оборудование, пользовательно рекомендуется попытаться устранить помехи с помощью од continue или исконных следующих продолжений.

- Изменить ориентацию или местоположение приемной антенных.

• увеличите расстояние между оборудованием и приемником.

- Подключите оборудование к другой розетке, отличной от той, в которой подключен приемник.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы соответствовать ограничениям для устройства Digitize класса В, в соответствии с Частью 15 Правил FCC, это устройство должно быть установлено только на компьютерном оборудовании, сертифицированном в соответствии с ограничениями класса В.

Этот блок может содержать микрокомольктор для обработки сигналов и управления. В очень редких случаях сильные помехи, шум от внешнего источника или статическое электричество могут привести к его блокировке. Я маловероятном случае, если это произойдет, выключите устройство, подождите не менее поли секунд, а затем снова включите его.
