РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 11 Testboy

Инструкция по эксплуатации

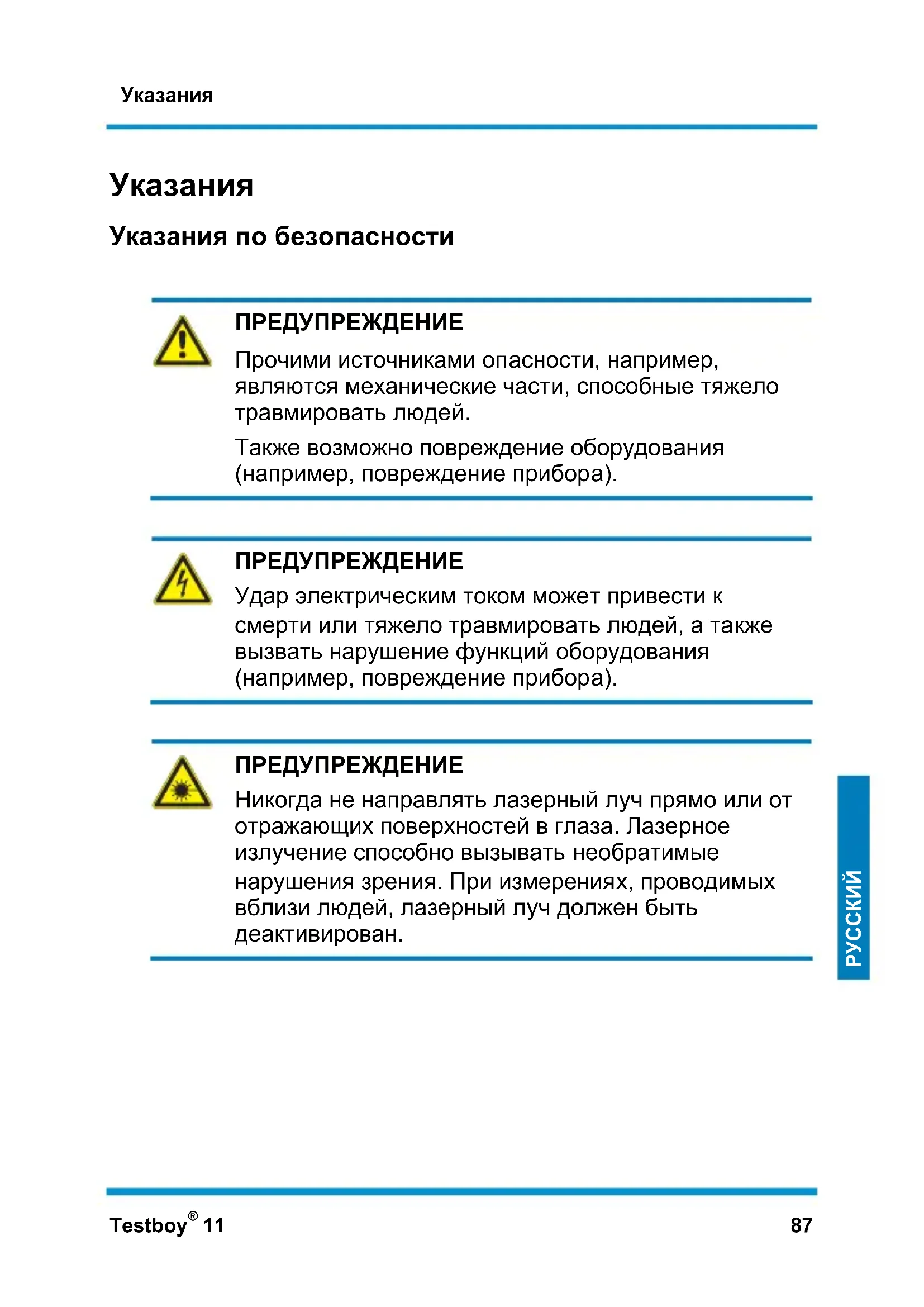

Указания по безопасности

ПРЕДУПРЕЖДЕНИЕ Прочими источниками опасности, например, являются механические части, способные тяжело травмировать людей. Также возможно повреждение оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ Удар электрическим током может привести к смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ Никогда не направлять лазерный луч прямо или от отражающих поверхностей в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован.Указания 88 Testboy

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ По соображениям безопасности и в связи с наличием допуска к применению (CE), запрещается самовольно переделывать прибор и/или вносить изменения в его конструкцию. Для обеспечения безопасной эксплуатации прибора обязательно следовать указаниям по технике безопасности, предупреждениям и положениям главы "Применение по назначению".

ПРЕДУПРЕЖДЕНИЕ Перед применением прибора обращать внимание на соблюдение следующих положений: | Не применять прибор вблизи электросварочных аппаратов, индукционных обогревателей и прочих источников электромагнитных полей. | После резких перепадов температур перед применением прибор должен около 30 минут адаптироваться к новой температуре окружающей среды. Это необходимо для стабилизации ИК-

| Не подвергать прибор длительное

воздействию высоких температур. | Избегать пыльной и влажной среды. | Измерительные приборы и принадлежности – не игрушка и не должны попадать в руки детей! | На промышленных предприятиях должны соблюдаться профсоюзные предписания по предотвращению аварий и несчастных случаев для электрических установок иУказания Testboy

электрооборудования.

Соблюдать пять правил техники безопасности: 1 Отключать. 2 Предохранять от повторного включения. 3 Проверять отсутствие напряжения (отсутствие напряжения на 2-х полюсах). 4 Заземлять и закорачивать. 5 Изолировать соседние части, находящиеся под напряжением. Применение по назначению Прибор предназначен только для применения, описанного в Инструкции по эксплуатации. Иное применение является недопустимым и может стать причиной несчастного случая или повреждения прибора. Оно приводит к немедленному аннулированию любых гарантийных обязательств изготовителя по отношению к пользователю.

Во избежание повреждения, при длительном неиспользовании прибора следует удалять батареи.Указания 90 Testboy

Изготовитель не несет ответственность за материальный ущерб или вред здоровью людей, возникающий вследствие неправильного обращения с прибором или несоблюдения правил техники безопасности. В таких случаях исключаются всякие гарантийные претензии. В настоящей Инструкции по эксплуатации указания по технике безопасности сопровождаются восклицательным знаком в треугольнике. Перед вводом прибора в эксплуатацию полностью прочитать Инструкцию. Данный прибор имеет знак CE, то есть отвечает требованиям необходимых директив. Сохраняется право на изменение спецификаций без предварительного уведомления. © Testboy GmbH, ГерманияУказания Testboy

Исключение ответственности

При повреждениях, возникающих вследствие несоблюдения Инструкции по эксплуатации, аннулируется гарантия! Изготовитель не несет ответственность за связанный с этим косвенный

Компания Testboy не несет ответственность за ущерб, возникающий вследствие: | несоблюдения Инструкции по эксплуатации; | изменений изделия, не разрешенных фирмой Testboy, или | применения запасных частей, не изготовленных или не разрешенных фирмой Testboy; | воздействия алкоголя, наркотических средств или медикаментов. Правильность Инструкции по эксплуатации Настоящая Инструкция по эксплуатации составлена с особой тщательностью. При этом изготовитель не несет ответственность за правильность и полноту данных, рисунков и чертежей. Не исключаются изменения, опечатки и неточности.Указания 92 Testboy

Уважаемый покупатель изделия Testboy! Став владельцем нашего изделия, по окончании срока службы Вы можете сдать его на специальный пункт сбора электрических отходов.

Директива WEEE (2002/96/EC) регулирует порядок приема и переработки старых электроприборов. С 13.08.2005 г. изготовители обязаны бесплатно принимать обратно и перерабатывать электроприборы, проданные позднее этой даты. При этом электроприборы запрещается утилизировать вместе с «обычными» отходами. Они подлежат отдельной переработке и утилизации. Все приборы, подпадающие под действие этой директивы, имеют данную маркировку. Утилизация использованных

Являясь конечным потребителем, Вы по закону (об утилизации аккумуляторных батарей) обязаны сдавать все использованные батареи и аккумуляторы; утилизация вместе с бытовыми отходами запрещена! Батареи/аккумуляторы, содержащие вредные вещества, обозначены данным символом, указывающим на запрет их утилизации вместе с бытовыми отходами. Обозначениями наличия тяжелых металлов

Cd = кадмий, Hg = ртуть, Pb = свинец. Использованные батареи/аккумуляторы можно бесплатно сдать на пункт сбора по месту жительства или везде в тех местах, где осуществляется продажаУказания Testboy

батарей/аккумуляторов!Указания 94 Testboy

5 лет гарантии Приборы Testboy подвергаются строгому контролю качества. Если, несмотря на это, при ежедневном практическом применении возникают ошибки в их функционировании, нами дается гарантия сроком на 5 лет (действует только при наличии счета). Если отосланный нам прибор не имеет признаков внешних воздействий и не вскрывался, нами бесплатно устраняются дефекты сборки или материалов . Повреждения вследствие падения или неправильного обращения не являются предметом гарантийных претензий. Просьба обращаться: Testboy GmbH Тел: [phone] Elektrotechnische Spezialfabrik Факс: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Сертификат качества Все работы и процессы внутри компании Testboy GmbH, влияющие на качество продукции, постоянно контролируются системой менеджмента качества. Кроме того, компания Testboy GmbH подтверждает, что контрольная аппаратура, применяемая при калибровке, подвергается постоянной проверке средств контроля.

о соответствии Изделие соответствует Директиве по низковольтному оборудованию 2006/95/EC и Директиве по ЭМС 2004/108/EC.Применение Testboy

Мы благодарим вас за покупку прибора Testboy

| Бесконтактный контроль напряжения от 110 В переменного тока | Звуковой сигнал Бесконтактный контроль напряжения Прибор Testboy

11 предназначен для поиска находящихся под напряжением проводов посредством встроенной в его

В случае обнаружения переменного напряжения выше 110 В белый колпачок светится красным цветом (см. рис., поз. 1.), а также звучит акустический сигнал. Непосредственный контакт с токоведущим проводником не

Перед использованием необходимо проверить правильность работы индикатора напряжения, для чего его следует поднести к известному источнику тока (например, розетке)!Применение 96 Testboy

Если при использовании этой функции не загорается лампа, напряжение все еще может подаваться. Контрольный прибор указывает напряжение, которое генерирует достаточно сильные электрические поля от источников тока (сети). Если поле недостаточно сильное, возможно, прибор не будет указывать на наличие напряжения. Если прибор не распознает наличие напряжения, причиной этому, в частности, могут быть следующие факторы: ● экранированные провода/кабели; ● толщина и вид изоляции; ● расстояние от источника напряжения; ● полностью изолированные потребители, не обеспечивающие эффективное заземление; ● гнезда в монтажных розетках / различия в конструкции

● состояние прибора и батарей. Необходимо соблюдать осторожность при работе с напряжением выше 30 В; опасность удара электрическим

ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ Любое лицо, использующее данный измерительный прибор, должно иметь соответствующее образование и обладать знаниями об особых, возникающих в промышленной среде опасностях при измерении напряжения, о необходимых мерах техники безопасности и о методах проверки надлежащей работы прибора перед и после каждого его использования.Применение Testboy

Метод бесконтактной проверки напряжения не подходил для определения того, находится ли провод под напряжением или нет. Описание категорий измерения: Категория измерения II: измерение в электрических цепях, которые электрически подключены через разъем к сети низкого напряжения. Типичный ток короткого замыкания < 10 кА Категория измерения III: измерения в домовом оборудовании (стационарные потребители с соединением

штекерных разъемов, с распределительным соединением, неподвижно установленные устройства в распределительном щите). Типичный ток короткого замыкания < 50 кА Категория измерения IV: измерения на источнике низковольтной системы (счетчики, главное подключение, первичная защита от максимального тока). Типичный ток короткого замыкания >> 50 кА Для обеспечения правильности работы прибора перед его использованием и после него следует проверить прибор на известном источнике питания, значения которого находятся в номинальном диапазоне прибора. Перед началом работы необходимо прочитать данную инструкцию. Если прибор эксплуатируется не в соответствии с указаниями производителя, возможно отрицательное влияние на уровень защиты, обеспечиваемый прибором.Применение 98 Testboy

В случае комбинации из измерительного щупа и дополнительного оборудования требуется использовать более низкую из обеих категорий измерения щупа и оборудования. Для чистки прибора следует использовать сухую

Замена батарей Возьмите отвертку и приподнимите с ее помощью крышку за углубление (см. рис., поз. 2). Соблюдайте полярность при установке новых батарей! Не разрешается выбрасывать батареи в бытовой мусор. Их необходимо сдать в соответствующий пункт приема!

Технические характеристики Диапазон напряжения 110 – 1000 В перем. тока Источник питания 2 шт. на 1,5 В типа AAA Micro Степень защиты IP 40

перенапряжения CAT III 1000 В Стандарт на метод
