GEBRUIKSAANWIJZING 11 Testboy

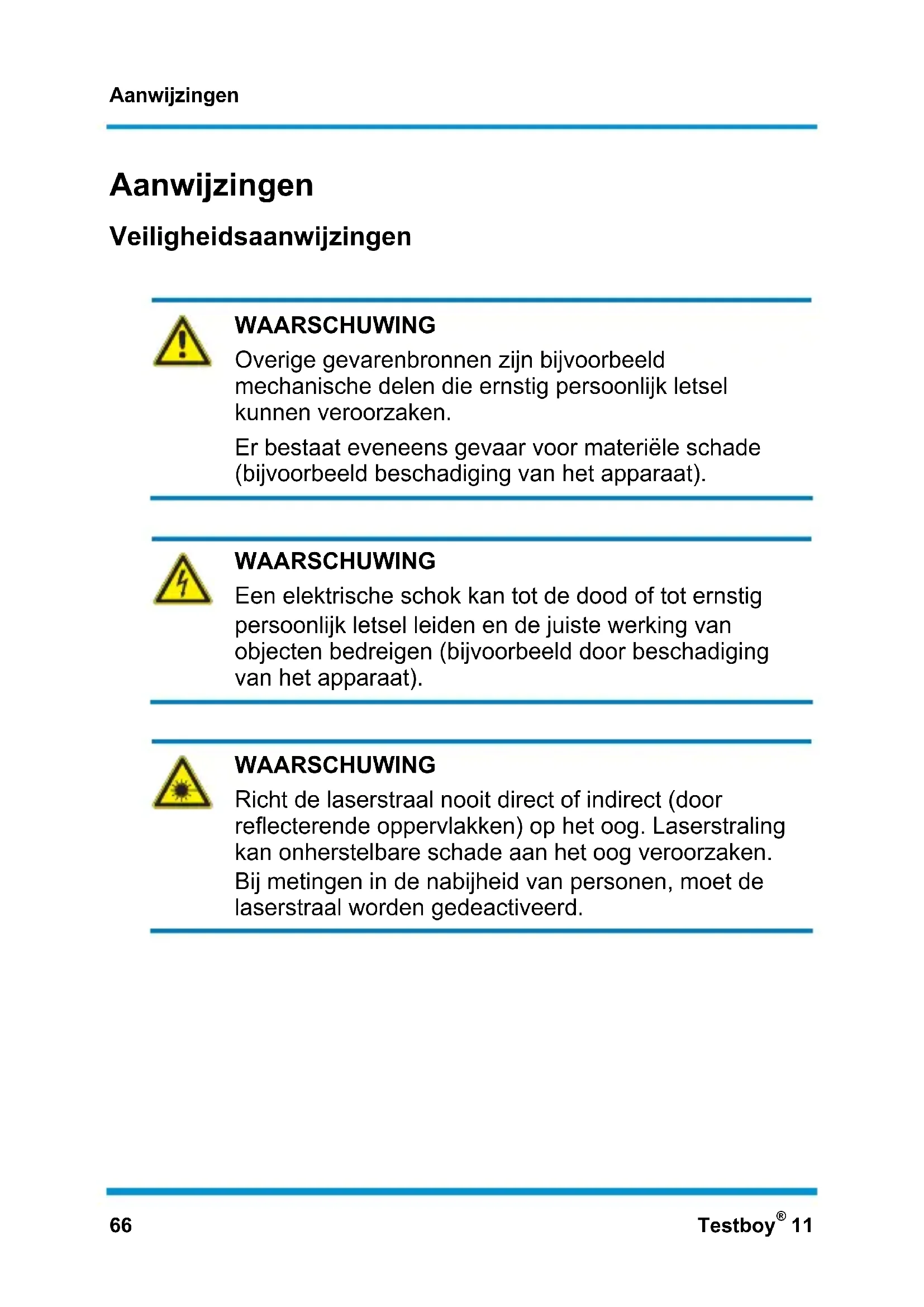

Aanwijzingen Veiligheidsaanwijzingen

WAARSCHUWING Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken. Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.Aanwijzingen Testboy

NEDERLANDS Algemene veiligheidsaanwijzingen

WAARSCHUWING In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf ‘Bedoeld gebruik’ beslist opvolgen.

WAARSCHUWING Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen: | Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden. | Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren. | Stel het apparaat nooit langere tijd bloot aan hoge temperaturen. | Voorkom stoffige en vochtige omgevingsomstandigheden. | Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden! | In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.Aanwijzingen 68 Testboy

Houd u aan de vijf veiligheidsregels: 1 Vrijschakelen 2 Tegen herinschakeling beveiligen 3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld) 4 Aarden en kortsluiten 5 Aangrenzende en onder spanning staande delen afdekken Bedoeld gebruik Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE- gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.Aanwijzingen Testboy

NEDERLANDS Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.Aanwijzingen 70 Testboy

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid! Testboy is niet aansprakelijk voor schade die uit | het negeren van de gebruiksaanwijzing | niet door de firma Testboy vrijgegeven wijzigingen aan het product of | niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen | invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien. Juistheid van de gebruiksaanwijzing Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.Aanwijzingen Testboy

NEDERLANDS Gescheiden inzameling Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

De AEEA (2002/96/EC) regelt de terugname en recycling van afgedankte elektrische en elektronische apparatuur. Fabrikanten van elektrische en elektronische apparatuur zijn vanaf 13 8 2005 verplicht om elektrische en elektronische apparatuur die na deze datum wordt verkocht, kosteloos terug te nemen en te recyclen. Elektrische en elektronische apparatuur mag dan niet langer in de ‘normale’ afvalstromen terechtkomen. Elektrische en elektronische apparatuur moet gescheiden worden gerecycled en afgevoerd. Alle apparatuur die onder deze richtlijn valt, draagt dit logo. Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden! Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen. De aanduidingen voor het doorslaggevende zwaar metaal zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!Aanwijzingen 72 Testboy

5 jaar garantie Testboy-apparaten worden onderworpen aan een strenge kwaliteitscontrole. Als in het dagelijks gebruik desondanks fouten in de werking optreden, bieden wij 5 jaar garantie (alleen geldig met rekening). Fabricage- of materiaalfouten worden door ons kosteloos hersteld voor zover het apparaat zonder sporen van uitwendige inwerking en ongeopend naar ons wordt teruggezonden. Beschadigingen door vallen of verkeerde behandeling vallen niet onder de garantie. Neem contact op met: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Kwaliteitscertificaat Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle. Verklaring van overeenstemming Het product voldoet aan de laagspanningsrichtlijnen 2006/95/EC en de EMC-richtlijnen 2004/108/EC.Bediening Testboy

NEDERLANDS Bediening Dank u voor uw aankoop van de Testboy

| Spanningscheck zonder contact, vanaf 110 V AC | Alarmtoon Spanningscheck zonder contact De Testboy

11 kan dankzij het circuit dat in de punt is geïntegreerd, spanningsgeleidende leidingen traceren. Bij detectie van een wisselspanning van > 110 Volt AC gaat het witte kapje rood branden (zie afbeelding punt 1) en hoort u een alarmtoon. Stroomvloei is niet nodig!

Controleer de spanningschecker voor gebruik op een bekende spanningsbron (bijv. stopcontact) op correcte werking.Bediening 74 Testboy

Als bij het gebruik van deze functie de lamp niet aangaat, kan desondanks een spanning staan. Het testapparaat geeft actieve spanningen weer die voldoende sterke elektrische velden van stroombronnen (elektriciteitsnet) produceren. Als de veldsterkte laag is, geeft het apparaat een bestaande spanning mogelij- kerwijs niet weer. Als het apparaat een bestaande spanning niet detecteert, kan dit onder andere het gevolg zijn van de on- derstaande factoren: ● Afgeschermde draden/kabels ● Dikte en aard van de isolatie ● Afstand tot de spanningsbron ● Volledig geïsoleerde verbruikers die een effectieve aarding verhinderen. ● Connectoren in inbouwcontactdozen/verschillen in de con- tactdoosuitvoering ● Conditie van het apparaat en van de batterijen Wees voorzichtig bij spanningen boven de 30 V: er bestaat ge- vaar voor een elektrische schok.

ALLEEN BEDOELD VOOR GEBRUIK DOOR VAKKUNDIG

PERSONEEL Eenieder die dit meetinstrument gebruikt, moet de vereiste opleiding hebben en vertrouwd zijn met de bijzondere, in in- dustriële omgevingen optredende gevaren bij metingen van spanningen, de noodzakelijke veiligheidsinrichtingen en de pro- cedures voor controle van de juiste werking van het apparaat vóór en na elk gebruik. De contactloze spanningsmeting is niet geschikt om vast te stel- len of een leiding onder spanning staat of niet.Bediening Testboy

NEDERLANDS Definitie van de meetcategorieën: Meetcategorie II: Metingen aan stroomkringen die elektrisch via stekkers direct met het laagspanningsnet verbonden zijn. Typi- sche kortsluitstroom < 10 kA Meetcategorie III: Metingen binnen de gebouwinstallatie (statio- naire verbruikers met niet-steekbare aansluiting, aansluiting van verdelers, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50 kA Meetcategorie IV: Metingen aan de bron van de laagspanning- sinstallatie (meter, hoofdaansluiting, primaire overstroombevei- liging). Typische kortsluitstroom >> 50 kA Test het apparaat zowel vóór als na gebruik aan een bekende, binnen het nominale bereik van het apparaat liggende span- ningsbron om de juiste werking van het apparaat te waarbor- gen. Lees vóór gebruik deze gebruiksaanwijzing. Als het apparaat niet volgens de aanwijzingen van de fabrikant wordt gebruikt, kan de door het apparaat gerealiseerde beveiliging nadelig worden beïnvloed. Bij een combinatie van meetsonde en toebehoren moet de laagste van de beide meetcategorieën van meetsonde en toe- behoren worden gebruikt. Tenzij door de fabrikant of diens vertegenwoordiging uitdrukke- lijk toegestaan, mogen onderdelen van het apparaat en van het toebehoren niet worden gewijzigd of vervangen Gebruik voor reiniging van het apparaat een droge doek.Bediening 76 Testboy

Batterijen vervangen Neem een schroevendraaier en druk het batterijvak open bij de inkeping (zie afbeelding punt 2). Plaats de nieuwe batterijen in de goede richting (let op het plus- en minteken). Batterijen horen niet bij het gewone huisafval. Breng ze naar een inzamelpunt bij u in de buurt. Technische gegevens Spanningsbereik 110 – 1000 V AC Stroombron 2 x 1,5 V type AAA micro Beveiligingsklasse IP 40 Overspanningscategorie CAT III 1000 V Testnorm IEC/EN 61010-1 (DIN VDE 0411)Wskazówki Testboy
