BEDIENUNGSANLEITUNG 11 Testboy

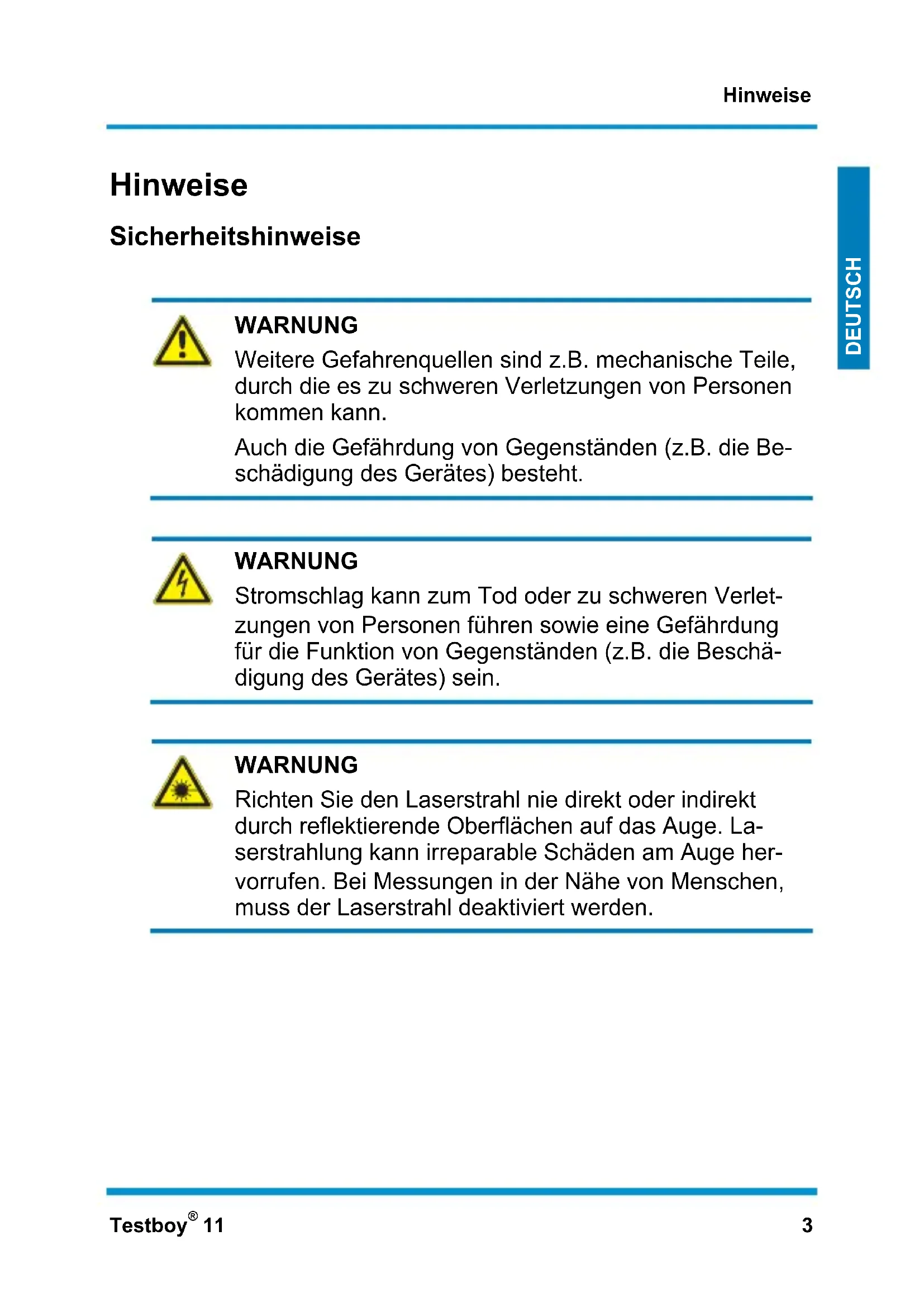

DEUTSCH Hinweise Sicherheitshinweise

WARNUNG Weitere Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Be- schädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verlet- zungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschä- digung des Gerätes) sein.

WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. La- serstrahlung kann irreparable Schäden am Auge her- vorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.Hinweise 4 Testboy

Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Ge- rätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicher- heitshinweise, Warnvermerke und das Kapitel "Be- stimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktions- heizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Ge- rät vor dem Gebrauch zur Stabilisierung ca. 30 Mi- nuten an die neue Umgebungstemperatur ange- passt werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.Hinweise Testboy

DEUTSCH Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile ab- decken Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschrie- benen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlö- schen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfer- nen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsach- gemäße Handhabung oder Nichtbeachtung der Si- cherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garan- tieanspruch. Ein in einem Dreieck befindliches Ausru- fezeichen weist auf Sicherheitshinweise in der Bedie- nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün- digung zu ändern © Testboy GmbH, Deutschland.Hinweise 6 Testboy

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung, | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderun- gen, Druckfehler und Irrtümer vorbehalten.Hinweise Testboy

DEUTSCH Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk- tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le- benszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben.

Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu ver- pflichtet, Elektrogeräte, die nach diesem Datum ver- kauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu ent- sorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet. Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriege- setz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit neben- stehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinwei- sen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksil- ber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie un- entgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus ver- kauft werden!Hinweise 8 Testboy

5 Jahre Garantie Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen. Bitte wenden Sie sich an: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele- vanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwen- deten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.Bedienung Testboy

DEUTSCH Bedienung Vielen Dank, dass Sie sich für den Testboy

11 entschieden haben. | Berührungslose Spannungsprüfung ab 110 V AC | Akustischer Warnton Berührungslose Spannungsprüfung Der Testboy

11 ist in der Lage, mit dem in der Spitze integrierten Schaltkreis spannungsführende Leitungen aufzuspü- ren. Wird eine Wechselspannung > 110 Volt AC erkannt, leuchtet die weiße Kappe rot auf (siehe Bild Punkt 1.) und ein Warnton erklingt. Ein Stromfluss ist nicht erforderlich!

Überprüfen Sie den Spannungsprüfer vor dem Einsatz an einer bekannten Spannungsquelle (z.B. Steckdose) auf einwandfreie Funktion!Bedienung 10 Testboy

Wenn beim Verwenden dieser Funktion die Spitze nicht auf- leuchtet, kann dennoch eine Spannung anliegen. Das Prüfgerät zeigt aktive Spannungen an, die ausreichend starke elektrische Felder von Stromquellen (Stromnetz) erzeugen. Ist die Feld- stärke niedrig, zeigt das Gerät eine anliegende Spannung mög- licherweise nicht an. Erkennt das Gerät eine vorhandene Span- nung nicht, kann das unter anderem auf die nachfolgend aufge- führten Faktoren zurückzuführen sein: ● Abgeschirmte Drähte/Kabel ● Dicke und Art der Isolierung ● Abstand von der Spannungsquelle ● Vollisolierte Verbraucher, die eine effektive Erdung verhin- dern. ● Buchsen in Einbausteckdosen / Unterschiede in der Steckdo- senausführung ● Zustand des Geräts und der Batterien Vorsicht bei Spannungen über 30 V, es besteht die Gefahr ei- nes elektrischen Schlags. NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES PERSO- NAL VORGESEHEN Jeder, der dieses Messinstrument verwendet, sollte entspre- chend ausgebildet und mit den besonderen, in einem industriel- len Umfeld auftretenden Gefahren bei der Spannungsmessung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Geräts vor und nach jedem Gebrauch vertraut sein. Die berührungslose Spannungsprüfung ist nicht geeignet, um festzustellen, ob eine Leitung unter Spannung steht oder nicht.Bedienung Testboy

DEUTSCH Definition der Messkategorien: Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10kA Messkategorie III: Messungen innerhalb der Gebäudeinstallati- on (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typi- scher Kurzschlussstrom < 50kA Messkategorie IV: Messungen an der Quelle der Niederspan- nungsinstallation (Zähler, Hauptanschluss, primärer Überstrom- schutz). Typischer Kurzschlussstrom >> 50 kA Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekannten, im Nennbereich des Geräts liegenden Span- nungsquelle, um die ordnungsgemäße Funktion des Geräts zu gewährleisten. Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden. Bei einer Kombination aus Messsonde und Zubehör ist die niedrigere der beiden Messkategorien von Messsonde und Zu- behör zu verwenden. Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden. Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.Bedienung 12 Testboy

Batteriewechsel Nehmen Sie einen Schraubendreher und hebeln Sie das Batte- riefach an der Einkerbung auf (siehe Bild Punkt 2.). Achten Sie beim Einsetzen der neuen Batterien auf die Polarität! Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! Technische Daten Spannungsbereich 110 – 1000 V AC Stromversorgung 2 x 1,5 V Typ AAA Micro Schutzart IP 40 Überspannungskategorie CAT III 1000 V Prüfnorm IEC/EN 61010-1 (DIN VDE 0411)Notes Testboy
