NÁVOD K OBSLUZE 11 Testboy

(DIN VDE 0411)Upozornění Testboy

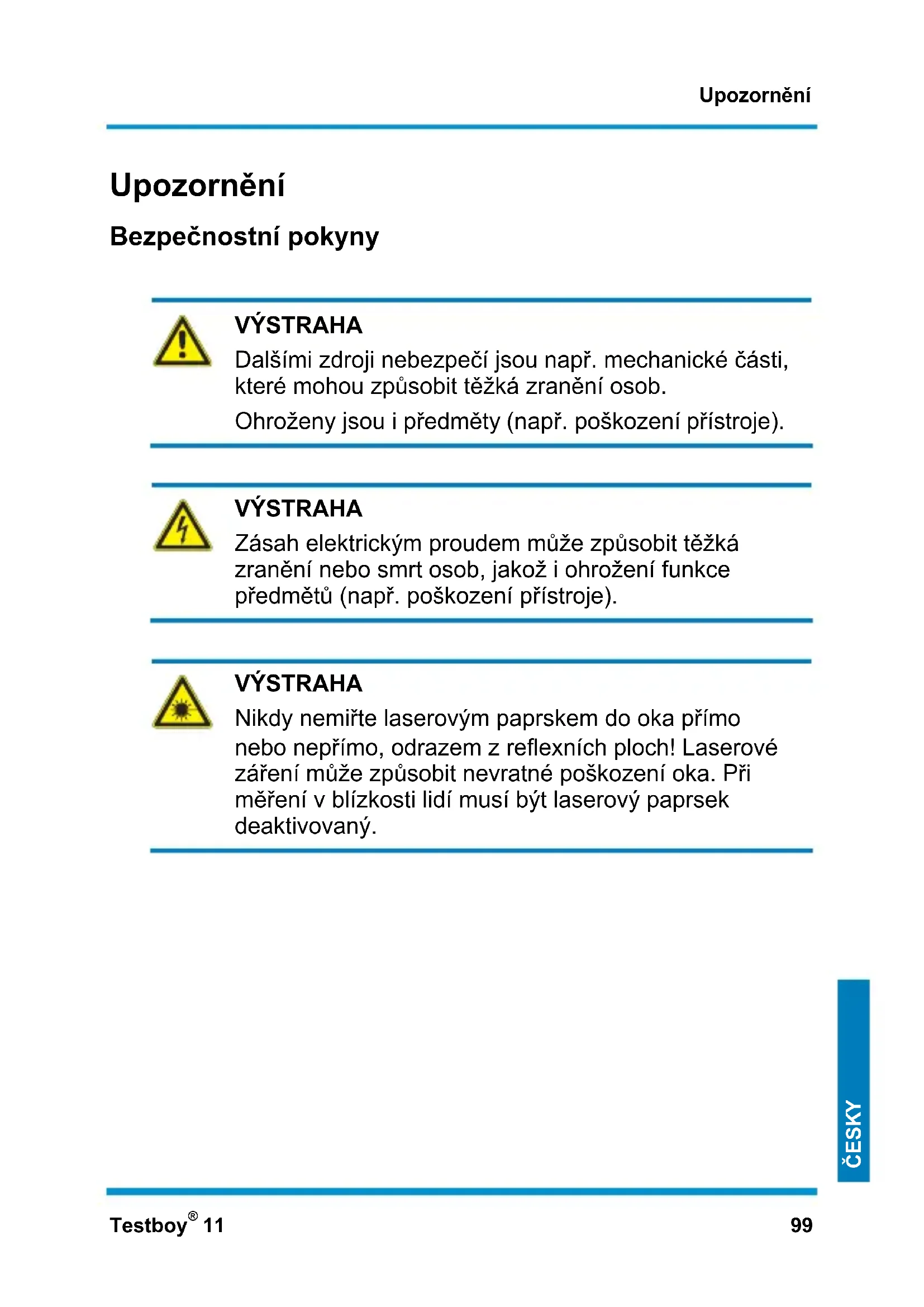

Upozornění Bezpečnostní pokyny

VÝSTRAHA Dalšími zdroji nebezpečí jsou např. mechanické části, které mohou způsobit těžká zranění osob. Ohroženy jsou i předměty (např. poškození přístroje).

VÝSTRAHA Zásah elektrickým proudem může způsobit těžká zranění nebo smrt osob, jakož i ohrožení funkce předmětů (např. poškození přístroje).

VÝSTRAHA Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný.Upozornění 100 Testboy

Všeobecné bezpečnostní pokyny

VÝSTRAHA Svévolné přestavby a/nebo změny přístroje jsou z bezpečnostních důvodů a z důvodů schválení (CE) zakázány. Pro zajištění bezpečného provozu přístroje se musí bezpodmínečně dodržovat bezpečnostní pokyny, výstražná upozornění a kapitola "Používání k určenému účelu".

VÝSTRAHA Před použitím přístroje prosím dodržujte tyto pokyny: | Neprovozujte přístroj v blízkosti elektrických svařovacích přístrojů, indukčních topných těles nebo jiných elektromagnetických polí. | Po náhlé změně teplot se přístroj před použitím musí přizpůsobit cca 30 minut nové okolní teplotě, aby se stabilizoval IR senzor. | Nevystavujte přístroj delší dobu vysokým teplotám. | Vyhněte se prašným a vlhkým okolním podmínkám. | Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem! | V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky.Upozornění Testboy

Dodržujte prosím pět bezpečnostních pravidel: 1 Odpojení 2 Zajištění proti opětovnému zapnutí 3 Zjištění nepřítomnosti napětí (nepřítomnost napětí se musí stanovit 2pólově) 4 Uzemnění a zkratování 5 Izolace sousedních součástí pod napětím Používání k určenému účelu Přístroj je určen jen pro použití popsané v tomto návodu k obsluze. Jiné použití je nepřípustné, a může způsobit úraz nebo zničení přístroje. Takového použití by vedlo k okamžitému zániku nároků uživatele na jakékoliv záruční plnění a ručení výrobce.

Při delším nepoužívání přístroje z něj prosím vyjměte baterie, abyste chránili přístroj před poškozením.

Neručíme za věcné nebo osobní škody, které jsou způsobeny neodbornou manipulací nebo nedodržením bezpečnostních pokynů. V takovýchto případech zaniká jakýkoliv záruční nárok. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice. Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo.Upozornění 102 Testboy

V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku! Nepřebíráme ručení za následné škody, které by toho vyplynuly. Testboy neručí za škody, které jsou následkem | nedodržení návodu | změny na výrobku neschválenou firmou Testboy | použití náhradních dílů nevyrobených nebo neschválených firmou Testboy | požití alkoholu, drog nebo léků Správnost návodu k obsluze Tento návod k obsluze byl vytvořen s velkou pečlivostí. Nepřebíráme žádnou záruku za správnost a úplnost údajů, obrázků a výkresů. Změny, omyly a tiskové chyby vyhrazeny.Upozornění Testboy

Likvidace Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu.

WEEE (2002/96 EG) upravuje vracení a recyklaci starých elektrických spotřebičů. Od 13.8.2005 jsou výrobci elektrických přístrojů zavázáni k bezplatnému příjmu a recyklaci elektrických přístrojů, které byly prodány po tomto datu. Elektrické přístroje již nelze svážet v rámci „normálních“ odpadů. Elektrické přístroje se musí recyklovat a likvidovat odděleně. Všechny přístroje, které spadají pod tuto směrnici, jsou označeny tímto logem. Likvidace použitých baterií

Vy, jako koncoví spotřebitelé jste ze zákona (zákon o bateriích) povinni odevzdávat všechny použité baterie a akumulátory; jejich likvidace v domovním odpadu je zakázaná! Baterie/akumulátory obsahující škodlivé látky jsou označeny zde uvedeným symbolem, který upozorňuje, že se nesmí likvidovat přes domovní odpad. Značky pro převažující část těžkých kovů jsou: Cd = kadmium, Hg = rtuť, Pb = olovo. Své spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci nebo všude tam, kde se baterie/akumulátory prodávají!Upozornění 104 Testboy

5letá záruka Testboy-přístroje podléhají přísné kontrole kvality. Pokud by se přesto při denním používání vyskytly poruchy funkce, poskytujeme záruku v délce 5 let (platí jen s účtem). Pokud nám zašlete zpět neotevřený přístroj a bez cizího zásahu, bezplatně odstraníme výrobní chyby nebo chyby materiálu. Poškození v důsledku nárazu nebo chybné manipulace jsou ze záručního nároku vyloučeny. Obraťte se prosím na. Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Certifikát kvality Všechny kvalitativně relevantní činnosti a procesy prováděné v rámci firmy Testboy GmbH jsou permanentně sledovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané při kalibraci podléhají permanentní kontrole zkušebních prostředků. Prohlášení o shodě Výrobek splňuje směrnice o nízkém napětí 2006/95/EC a směrnice elektromagnetické snášenlivosti 2004/108/EC.Obsluha Testboy

Obsluha Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy

| Bezdotyková zkouška napětí od 110 V AC | Akustický výstražný signál Bezdotyková zkouška napětí Přístroj Testboy

11 je schopen pomocí obvodu integrovaného v hrotu vyhledat vodiče pod napětím. Pokud se identifikuje střídavé napětí > 110 voltů AC, rozsvítí se bílá špička červeně (viz bod 1) a zazní výstržný signál. Průtok proudu není zapotřebí!

Před použitím vyzkoušejte řádnou funkci zkoušečky napětí na známém zdroji napětí (např. na zásuvce)!Obsluha 106 Testboy

Pokud se při použití této funkce nerozsvítí kontrolka ,může být přesto přítomno napětí. Zkušební přístroj indikuje aktivní napětí, které vytvářejí dostatečně silná elektrická pole proudových zdrojů (elektrická síť). Pokud je intenzita pole příliš nízká, je možné, že přístroj přítomné napětí neindikuje. Pokud přístroj neidentifikuje přítomné napětí, důvodem mohou být mimo jiné tyto příčiny: ● Odstíněné dráty/kabely ● Tloušťka a způsob izolace ● Vzdálenost od zdroje napětí ● Plně izolované spotřebiče, které zabraňují efektivnímu uzemnění. ● Ucpávky v zásuvkách / rozdíly v provedení zásuvek ● Stav přístroje a baterií Pozor u napětí vyšších než 30 V, hrozí nebezpečí zásahu elektrickým proudem. URČENO JEN PRO POUŽITÍ ODBORNÝM PERSONÁLEM Každý, kdo používá tento měřicí přístroj, by mě l být příslušně vyškolený a měl by být obeznámen se zvláštním nebezpečím, které hrozí při měření napětí v průmyslovém prostředí, jakož i s nutnými bezpečnostními opatřeními a metodami při kontrolování řádné funkce přístroje před každým použitím přístroje i po něm. Bezdotyková zkouška napětí není vhodná pro zjišťování, zda je vedení pod napětím nebo nikoliv.Obsluha Testboy

Definice kategorií měření: Kategorie měření II: Měření na elektrických obvodech, které jsou pomocí zástrčky přímo připojené k síti nízkého napětí. Typický zkratový proud < 10 kA Kategorie měření III: Měření zařízení uvnitř budovy (stacionární spotřebiče bez zásuvného připojení, přípojka rozvaděče, napevno zabudované přístroje v rozvaděči). Typický zkratový proud < 50 kA Kategorie měření IV: Měření na zdroji nízkého napětí (elektroměr, hlavní přípojka, primární nadproudová ochrana). Typický zkratový proud > 50 kA Před použitím přístroje i po jeho použití vyzkoušejte přístroj na známém zdroji napětí ve jmenovitém rozsahu přístroje, aby byla zaručena řádná funkce přístroje. Před použitím si přečtěte tento návod. Pokud se přístroj nepoužije podle údajů výrobce, může to negativně ovlivnit ochranu, kterou přístroj poskytuje. Při kombinaci měřicí sondy a příslušenství se z obou kategorií měření, tzn. měřicí sondy a příslušenství, musí použít ta nižší kategorie. K čištění přístroje používejte čistý hadr.Obsluha 108 Testboy

Výměna baterie Pomocí šroubováku vypáčte kryt přihrádky na baterie v místě zářezu (viz obrázek bod 2). Při vkládání nových baterií dbejte na správnou polaritu. Baterie nepatří do domovního odpadu. I ve Vaší blízkosti je sběrné místo! Technické údaje Rozsah napětí 110 – 1000 V AC Elektrické napájení 2 x 1,5 V typ AAA Micro Krytí IP 40 Přepěťová kategorie CAT III 1000 V Zkušební norma IEC/EN 61010-1 (DIN VDE 0411)Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail]
