MANUAL DE USUARIO 11 Testboy

Instrucciones de empleo

ESPAÑOL Indicaciones Instrucciones de seguridad

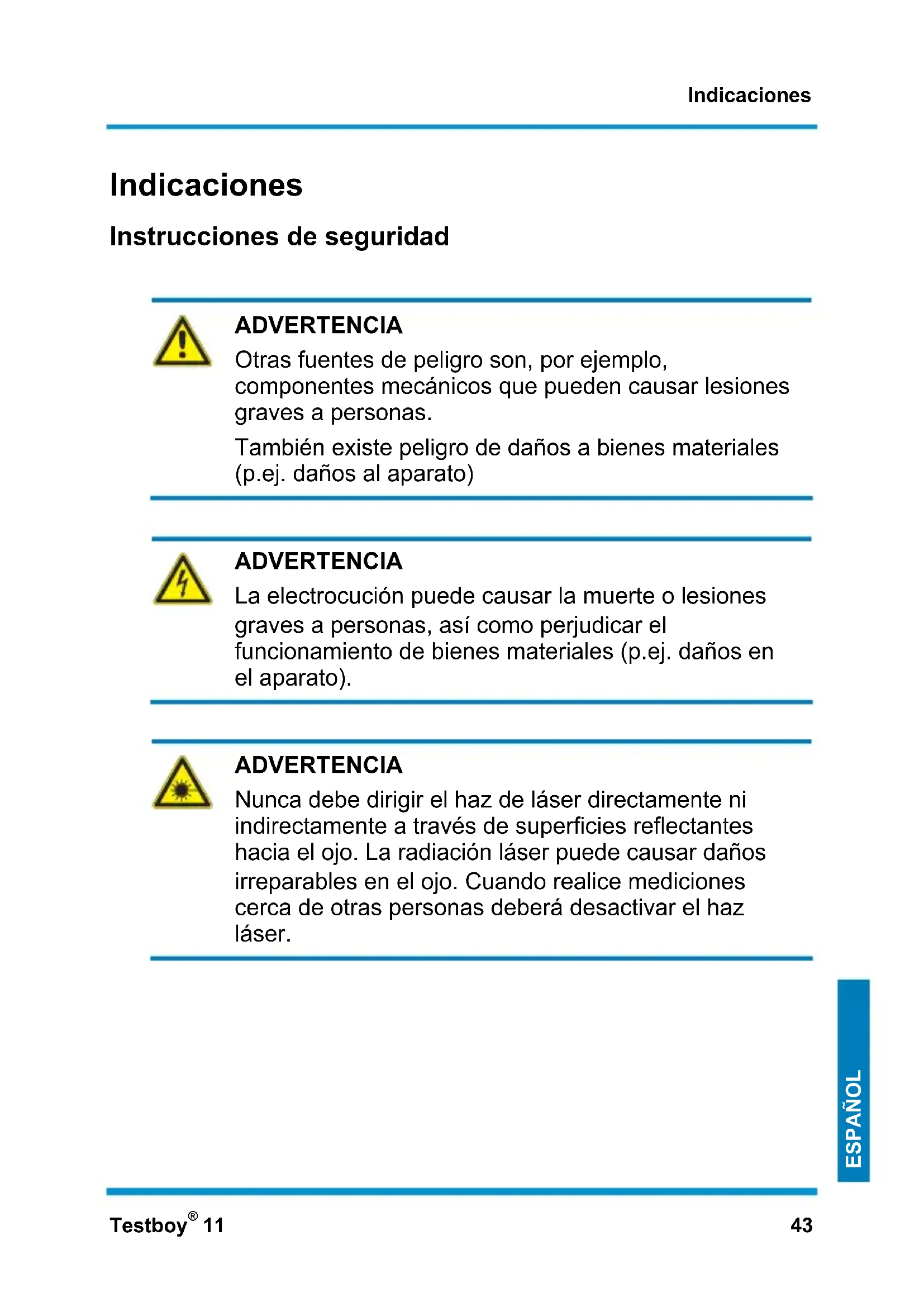

ADVERTENCIA Otras fuentes de peligro son, por ejemplo, componentes mecánicos que pueden causar lesiones graves a personas. También existe peligro de daños a bienes materiales (p.ej. daños al aparato)

ADVERTENCIA La electrocución puede causar la muerte o lesiones graves a personas, así como perjudicar el funcionamiento de bienes materiales (p.ej. daños en el aparato).

ADVERTENCIA Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser.Indicaciones 44 Testboy

Instrucciones generales de seguridad

ADVERTENCIA Por razones de seguridad y autorización (marcado CE) está prohibido reequipar o modificar el aparato por cuenta propia. Para garantizar el funcionamiento seguro del aparato debe atenerse siempre a las instrucciones de seguridad, advertencias y al contenido del capítulo "Utilización según lo previsto".

ADVERTENCIA Antes de utilizar el aparato debe tener en cuenta las siguientes indicaciones: | Evite poner en marcha el aparato cerca de equipos eléctricos de soldadura, calefactores de inducción y otros campos electromagnéticos. | Después de un cambio drástico de temperatura deberá esperar aprox. 30 minutos antes de utilizar el aparato para su estabilización y adaptación a la nueva temperatura ambiente, con el fin de estabilizar el sensor de infrarrojos. | No someta el aparato a altas temperaturas durante mucho tiempo. | Evite los ambientes polvorientos y húmedos. | ¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños! | En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos.Indicaciones Testboy

ESPAÑOL Siga estrictamente las disposiciones de manejo: 1 Desconectar 2 Proteger para evitar el encendido accidental 3 Asegurarse de que el aparato está libre de tensión (el estado libre de tensión debe determinarse en los 2 polos) 4 Conectar a tierra la instalación y cortocircuitar 5 Cubrir o proteger los componentes anexos y energizados Uso previsto Este aparato está previsto exclusivamente para las aplicaciones descritas en el manual de operación. Cualquier otro uso se considera como un uso indebido y puede causar accidentes o la destrucción del propio aparato. Este tipo de aplicaciones conducen a la invalidación inmediata de cualquier tipo de reclamación de garantía por parte del usuario frente al fabricante.

Para proteger el aparato frente a posibles daños, retire las pilas, si no tiene previsto utilizar el aparato durante mucho tiempo.

En caso de lesiones a personas o daños materiales debidos a la manipulación indebida o desobediencia de las instrucciones de seguridad, el fabricante no se hace responsable de los mismos. En estos casos la garantía quedará invalidada. El símbolo de exclamación en el interior de un triángulo llama la atención sobre las indicaciones de seguridad del manual de instrucciones. Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias.Indicaciones 46 Testboy

Nos reservamos el derecho a modificar las especificaciones sin previo aviso © Testboy GmbH, Alemania.Indicaciones Testboy

ESPAÑOL Exención de responsabilidad

En caso de daños debidos a la desobediencia de alguno de los puntos de este manual de instrucciones, perderá todo derecho de reclamación de garantía. El fabricante no se hace responsable de los daños resultantes de lo arriba mencionado. Testboy no se hace responsable de los daños | causados por el desobedecimiento de las instrucciones | causados por modificaciones en el producto no autorizadas por Testboy o | causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella | causados por la influencia del alcohol, las drogas o medicamentos Adecuación de la información contenida en el manual de instrucciones Este manual ha sido elaborado con suma diligencia. No nos hacemos responsables de la veracidad e integridad de los datos, ilustraciones ni dibujos que figuran en el manual. Salvo posibles modificaciones, erratas de impresión o errores.Indicaciones 48 Testboy

Eliminación Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos.

La RAEE (Directiva Europea 2002/96/CEE) regula la devolución y el reciclaje de equipos eléctricos usados. Los fabricantes de equipos eléctricos y electrónicos están obligados desde el 13/08/2005 a retirar y reciclar los equipos eléctricos y electrónicos vendidos a partir de esta fecha sin ningún tipo de coste. Esta Directiva prohíbe depositar los aparatos eléctricos y electrónicos en el circuito de residuos "normal". Los equipos eléctricos y electrónicos deben reciclarse y eliminarse por separado. Todos los equipos adscritos a esta Directiva están marcados con este logotipo. Eliminación de pilas usadas

Como consumidor final, usted está legalmente obligado (normativa en materia de pilas y baterías) a devolver todas las pilas y baterías usadas; ¡está prohibido tirarlas junto con la basura doméstica! Las pilas/baterías que contienen sustancias peligrosas están señalizadas con los símbolos que se indican a continuación, que indican la prohibición de eliminarlas junto con la basura doméstica. Denominaciones para el metal pesado principal: Cd = Cadmio, Hg = Mercurio, Pb = Plomo. Sus pilas/baterías usadas pueden entregarse sin ningún tipo de coste en puestos de recogida de su comunidad y en cualquier punto de venta deIndicaciones Testboy

ESPAÑOL pilas/baterías.Indicaciones 50 Testboy

5 años de garantía Los equipos Testboy son sometidos a un estricto control de calidad. Si, a pesar de ello, durante la práctica diaria surge cualquier fallo de funcionamiento, proporcionamos una garantía de 5 años (sólo válida previa presentación de recibo de compra). Repararemos gratuitamente los fallos de fabricación o de material, siempre que el aparato se envíe a nuestra fábrica sin que haya sido manipulado o abierto por terceras personas. Los daños causados por caída o manipulación indebida quedan exentos de garantía. Diríjase, por favor, a: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Certificado de calidad Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000. Testboy GmbH confirma además, que los dispositivos e instrumentos de comprobación utilizados para la calibración están sujetos a una supervisión permanente en materia de medios de comprobación. Declaración de conformidad Este producto cumple las disposiciones de la Directiva de baja Tensión 2006/95/EC y la Directiva de Compatibilidad Electromagnética 2004/108/EC.Operación Testboy

ESPAÑOL Operación Le agradecemos su elección de este producto de la firma Testboy

| Comprobación de tensión sin contacto a partir de 110 V CA | Señal acústica de advertencia Comprobación de tensión sin contacto Testboy

11 es capaz de detectar cables energizados mediante el circuito integrado en su punta. Si se detecta una tensión alterna > 110 V CA, se ilumina la tapa blanca (véase ilus- tración, apartado 1) y suena una señal acústica. No requiere flujo de alimentación eléctrica.

Antes del uso, verifique el comprobador de tensión en una fuente de alimentación conocida (p.ej. toma de alimentación eléctrica) para asegurarse de que fun- ciona correctamente.Operación 52 Testboy

Si durante el uso de esta función, la lámpara no se ilumina, esto no significa que no haya tensión. El medidor indica tensiones activas que generen unos campos eléctricos de fuentes de alimentación de suficiente potencia (red de alimentación eléctrica). Si la intensidad de campo es baja, es posible que el aparato no indique la presencia de tensión. Si el aparato no detecta la presencia de una tensión, ello puede deberse a alguna de las siguientes causas: ● Conductores/cables apantallados ● Espesor y tipo de aislamiento ● Distancia de la fuente de tensión ● Consumidores totalmente aislados que evitan una conexión a tierra eficaz. ● Tomas en cajas de enchufe encastradas / diferencias en el modelo de caja de enchufe ● Estado del aparato y de las pilas/baterías Precaución por la presencia de tensiones superiores a 30 V, ya que existe peligro de electrocución. SÓLO PREVISTO PARA SU USO POR PERSONAL TÉCNICO INSTRUIDO Toda persona que utilice este instrumento de medición debe estar adecuadamente instruido y familiarizado con los peligros inherentes a un entorno industrial durante la medición de tensión, las medidas de seguridad necesarias y los procedimientos para comprobar el buen funcionamiento del aparato, antes y después de cada uso. La prueba de tensión sin contacto no es adecuada para determinar si un conductor está o no energizado.Operación Testboy

ESPAÑOL Definición de las categorías de medición: Rango de medición II: Mediciones en circuitos de alimentación eléctrica conectados directamente a la red de baja tensión. Corriente típica de cortocircuito < 10kA Categoría de medición III: Mediciones dentro de la instalación del edificio (consumidores estacionarios con conexión no acoplable, conexión de distribuidor, equipos integrados fijos en el distribuidor). Corriente típica de cortocircuito < 50kA Categoría de medición IV: Mediciones en la fuente de la instalación de baja tensión (contador, conexión principal, protección frente a sobreintensidad primaria). Corriente típica de cortocircuito >> 50 kA Compruebe el aparato antes y después del uso conectándolo a una fuente de tensión dentro del rango nominal del aparato, para asegurar su perfecto funcionamiento. Lea las presentes instrucciones antes del uso. Si el aparato no se utiliza conforme a las instrucciones del fabricante puede verse perjudicada la protección que ofrece el aparato. En una combinación de sonda de medición y accesorio, se utilizará la categoría más baja de las dos categorías de medición de la sonda de medición y sus accesorios. Si el fabricante o su representante no lo autoriza expresamente, no deben modificarse ni sustituirse los componentes del aparato o de sus accesorios. Para limpiar el aparato, utilice un paño seco.Operación 54 Testboy

Cambio de las pilas Tome un destornillador y, apoyándolo en la entalladura del compartimento de las pilas, levante la tapa del mismo (véase ilustración, apartado 2). Al insertar las pilas observe la polari- dad correcta. No tire las pilas usadas junto con la basura doméstica. Encontrará un puesto de reciclaje cerca de su resi- dencia. Datos técnicos Rango de tensión 110 – 1000 V CA Alimentación eléctrica 2 pilas micro de 1,5 V, AAA Tipo de protección IP 40 Categoría de sobretensión CAT III 1000 V Norma de comprobación IEC/EN 61010-1 (DIN VDE 0411)Indicações Testboy
