Тип продукта	Автоматическая портальная мойка
Модель	CW 5 Klean!Star Q
Бренд	Kärcher
Высота мойки	от 2100 до 2900 мм в зависимости от конфигурации
Общая высота	от 2930 до 3730 мм
Общая ширина (с боковыми щетками)	4040 мм
Глубина	2170 мм
Диаметр щеток (боковых и крыши)	975 мм
Скорость вращения боковых щеток	107 об/мин
Скорость вращения щетки крыши	127 об/мин
Скорость портала	от 0 до 24 м/мин
Электропитание	400 В / 50 Гц / 10-16 кВт
Подключение воды	1 дюйм, давление 0,4-0,6 МПа, макс. 50 °C
Подключение сжатого воздуха	1/2 дюйма, давление 0,6-0,8 МПа
Уровень шума (мойка + сушка)	87 дБ(А)
Расход воды на одну мойку (автомобиль 4,5 м)	Около 50 литров (без антифриза)
Основные функции	Мойка высокого давления, щетки, пена, воск, сушка, обезжиривание, очистка дисков
Безопасность	Аварийный останов, предохранительные выключатели, защита от опрокидывания, предохранительный клапан
Обслуживание	Ежедневная очистка форсунок, фильтров, барьеров; еженедельное, ежемесячное, полугодовое и годовое обслуживание
Запасные части	Использовать только оригинальные детали Kärcher

Часто задаваемые вопросы - CW 5 Klean!Star Q Kärcher

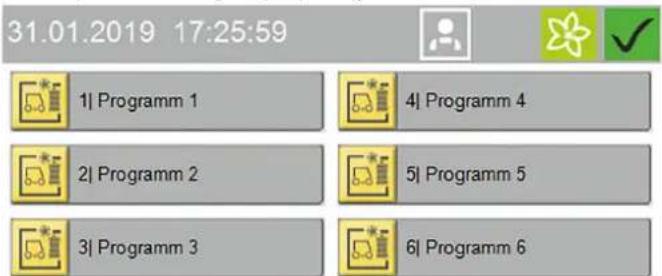

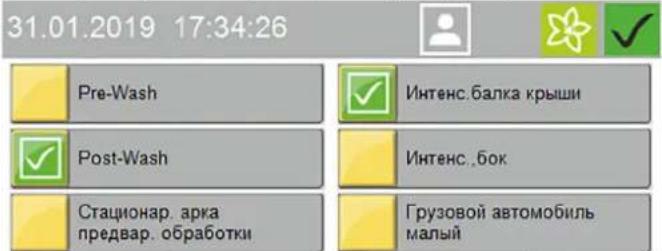

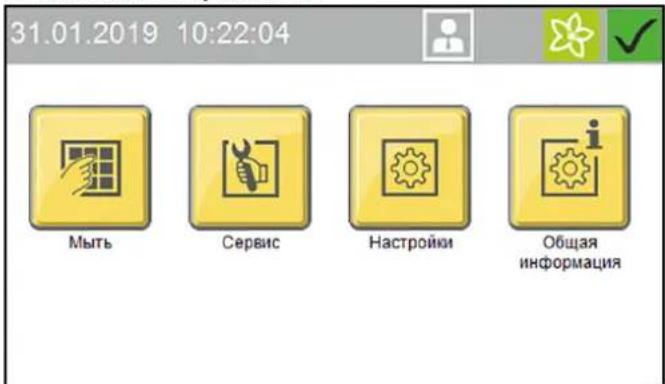

Как запустить программу мойки?

Установите автомобиль по центру, заглушите двигатель, затяните стояночный тормоз и покиньте автомобиль. Выберите желаемую программу на экране или считывателе карт, затем нажмите Старт.

Какие типы автомобилей можно мыть?

Данная установка предназначена для легковых автомобилей и закрытых фургонов в пределах габаритов (см. технические характеристики). Не подходит для спецтранспорта, открытых кабриолетов, прицепов или автомобилей со сдвоенными шинами.

Что делать в аварийной ситуации?

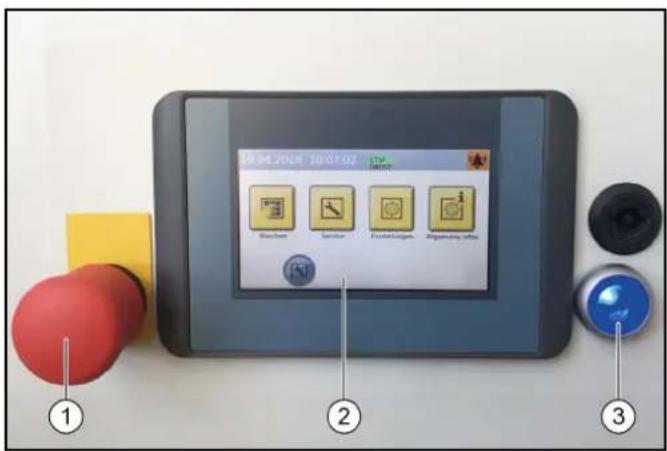

Немедленно нажмите кнопку Аварийный останов на панели управления или считывателе карт. Установка остановится. Для перезапуска разблокируйте кнопку и нажмите синюю кнопку управляющего напряжения.

Как обслуживать щетки?

Ежедневно проверяйте визуально отсутствие посторонних предметов. Контролируйте износ: минимальная длина ворса на 50 мм меньше новой. Очищайте загрязненные щетки мойкой высокого давления.

Что делать, если мойка недостаточная?

Проверьте уровень моющего средства, прокачайте дозирующий насос, проверьте давление воздуха (0,6 МПа) и состояние форсунок. Если щетки изношены, замените их.

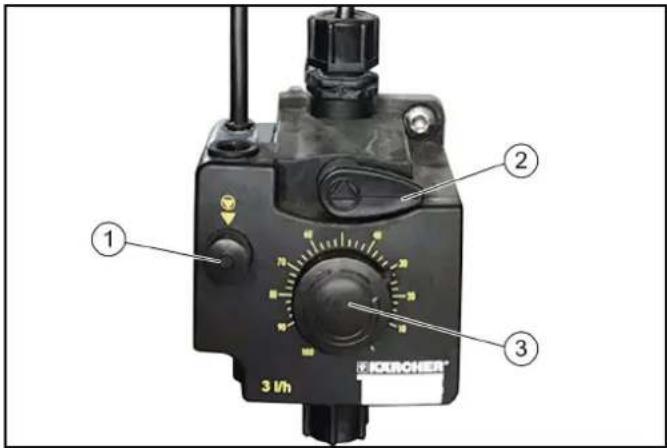

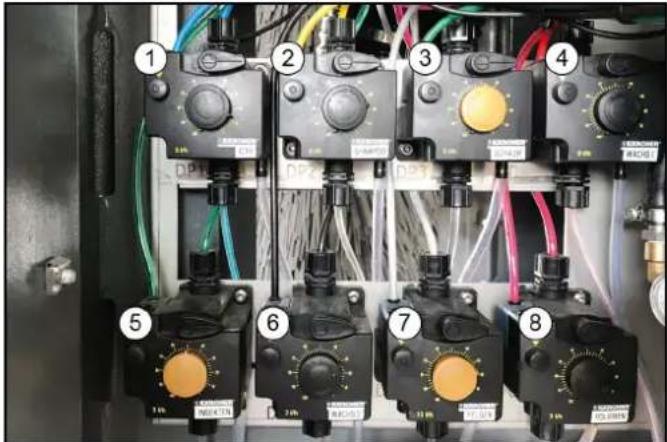

Как прокачать дозирующий насос?

Поверните рычаг прокачки против часовой стрелки, установите дозировку на 100%, нажмите кнопку прокачки, пока жидкость не пойдет без пузырьков, затем верните рычаг в закрытое положение и отрегулируйте дозировку.

Какова процедура длительного вывода из эксплуатации?

Завершите текущую программу, установите главный выключатель в положение 0, перекройте подачу воды и сжатого воздуха, удалите моющие средства. При замерзании активируйте защиту от замерзания.

Где найти запасные части?

Используйте только оригинальные детали Kärcher. Смотрите сайт www.karcher.com или свяжитесь со службой поддержки Kärcher.

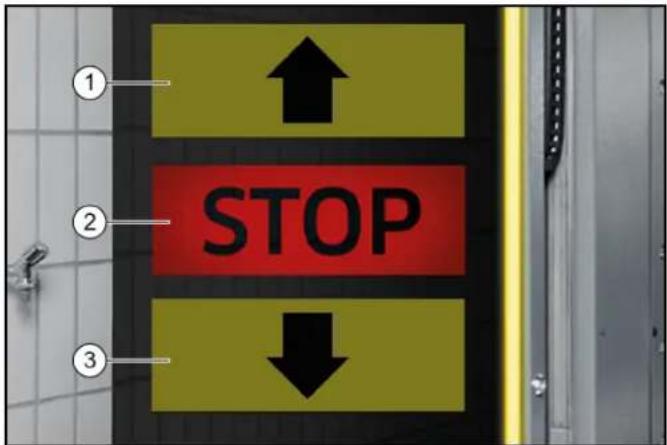

Как интерпретировать индикаторы световой сигнализации позиционирования?

Зеленый мигающий попеременно = активен ручной режим; горит постоянно = идет мойка; быстрое попеременное мигание = неисправность; краткое мигание = активирован аварийный останов.

Какое обслуживание я должен выполнять ежедневно?

Проверьте кнопку аварийного останова и предохранительные выключатели, проверьте информационные таблички, контролируйте уровень моющего средства, осмотрите шланги высокого давления, очистите форсунки при засорении и проверьте фотоэлектрические барьеры.

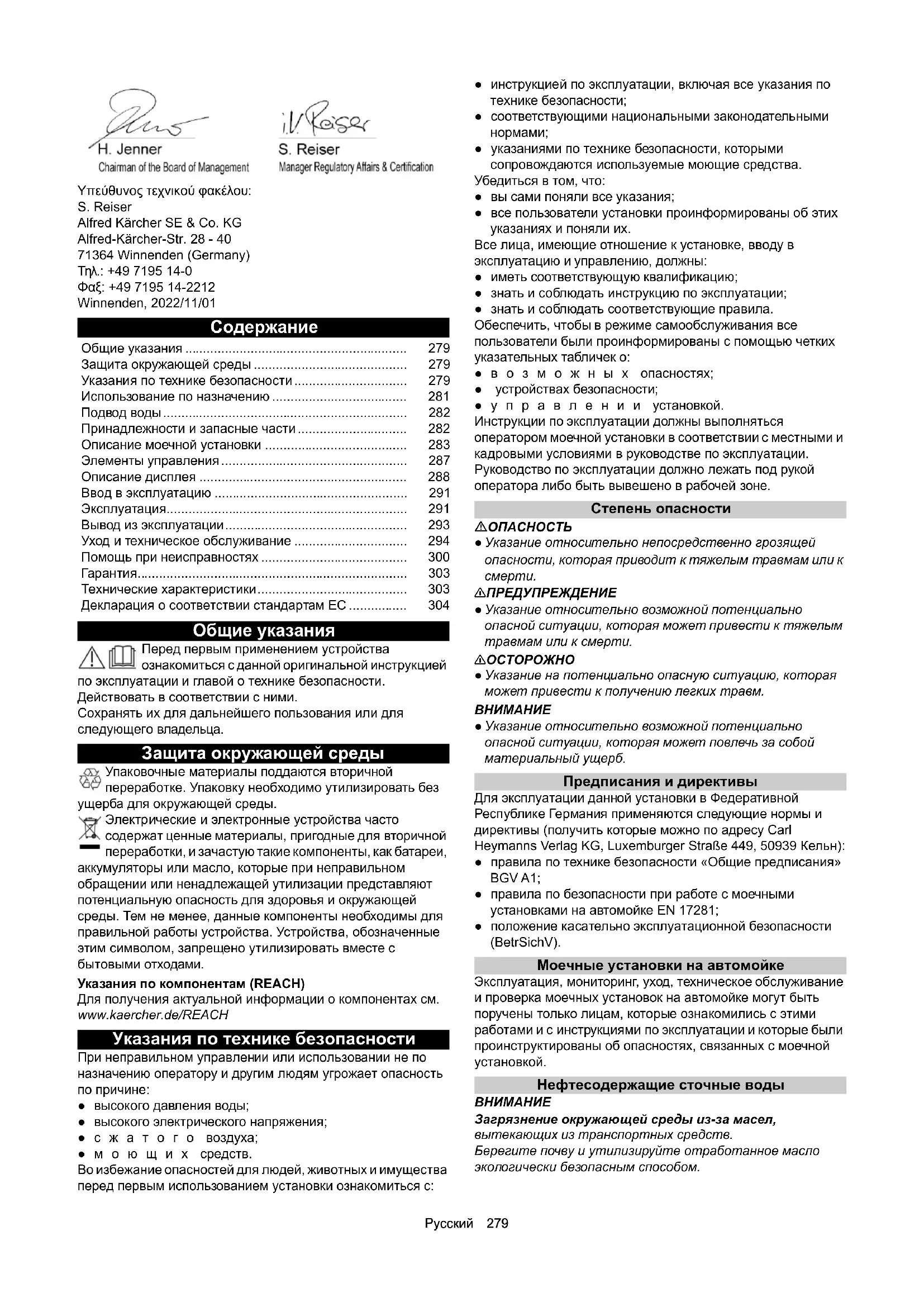

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CW 5 Klean!Star Q Kärcher

Защита окружающей среды 279

Указания по технике безопасности 279

Использование по назначению 281

Подвод воды 282

Принадлежности и запасные части 282

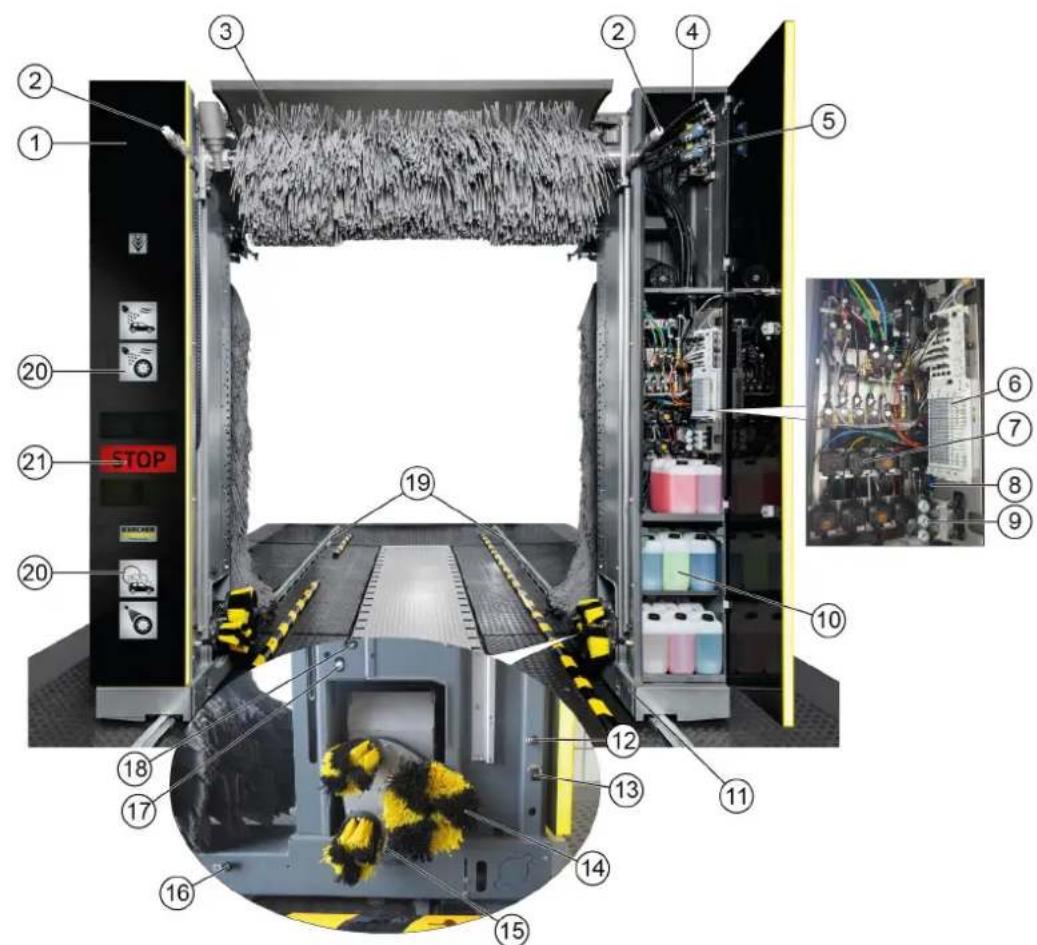

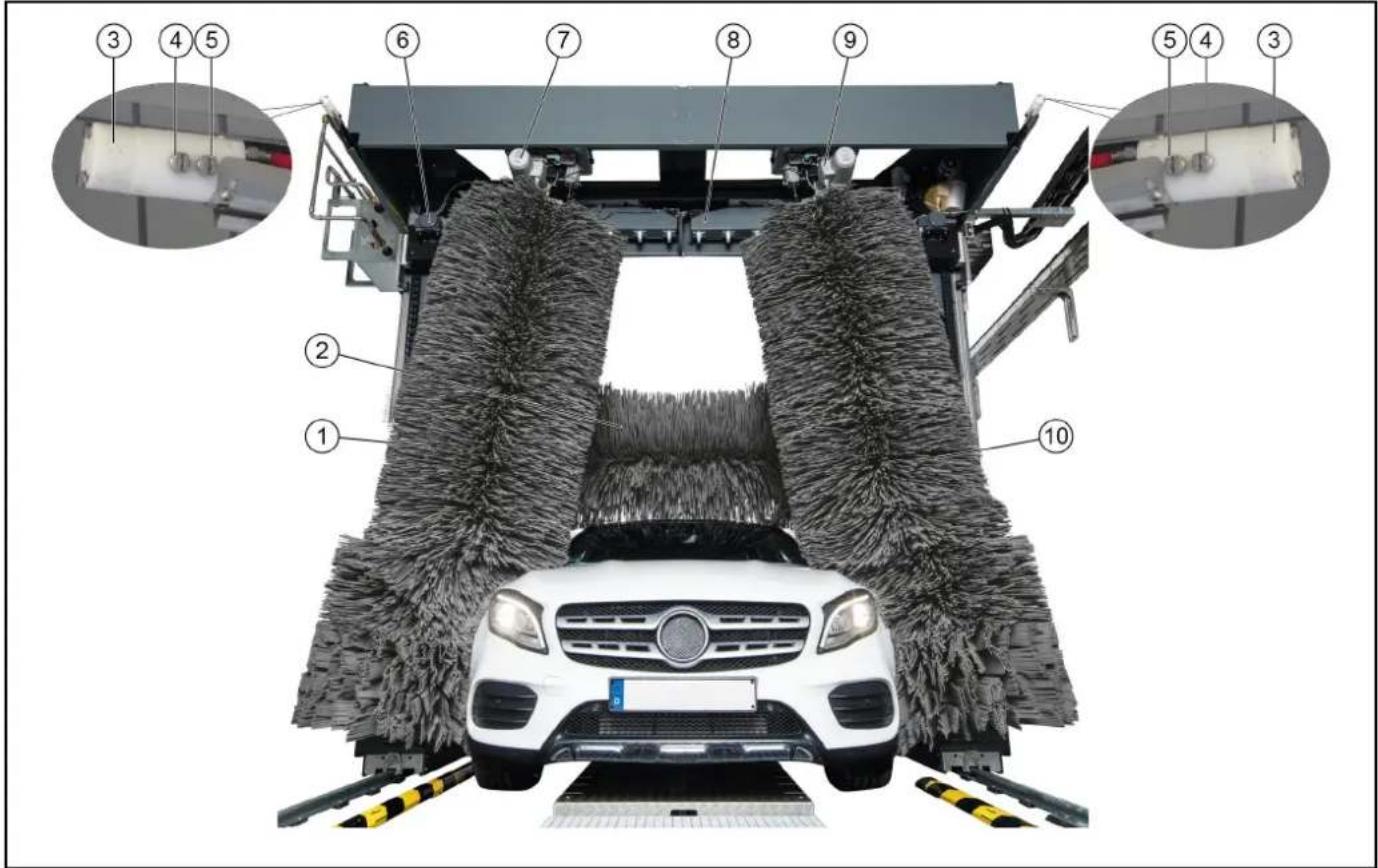

Описание моечной установки 283

Элементы управления 287

Описание дисплея 288

Ввод в эксплуатацию 291

Эксплуатация.... 291

Вывод из эксплуатации 293

Уход и техническое обслуживание 294

Помощь при неисправностях 300

Гарантия.... 303

Технические характеристики.... 303

Декларация о соответствии стандартам ЕС 304

Общие указания

Перед первым применением устройства ознакомиться с данной оригинальной инструкцией

по эксплуатации и главой о технике безопасности.

Действовать в соответствии с ними.

Сохранять их для дальнейшего пользования или для следующего владельца.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без рба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи,

аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Указания по технике безопасности

При неправильном управлении или использовании не по назначению оператору и другим людям угрожает опасность по причине:

• высокого давления воды;
• высокого электрического напряжения;
• сжатого воздуха;
• мо ю щ и х средств.

Во избежание опасностей для людей, животных и имущества перед первым использованием установки ознакомиться с:

• инструкцией по эксплуатации, включая все указания по технике безопасности;
• соответствующими национальными законодательными нормами;
• указаниями по технике безопасности, которыми сопровождаются используемые моющие средства.

Убедиться в том, что:

• вы сами поняли все указания;
• все пользователи установки проинформированы об этих указаниях и поняли их.

Все лица, имеющие отношение к установке, вводу в эксплуатацию и управлению, должны:

• иметь соответствующую квалификацию;
• знать и соблюдать инструкцию по эксплуатации;
• знать и соблюдать соответствующие правила.

Обеспечить, чтобы в режиме самообслуживания все пользователи были проинформированы с помощью четких указательных табличек о:

• ВОЗМОЖНЫХ опасностях;
• устройствах безопасности;

- у п р а в л е н и и у с та нов к о й.

Инструкции по эксплуатации должны выполняться оператором моечной установки в соответствии с местными и кадровыми условиями в руководстве по эксплуатации.

Руководство по эксплуатации должно лежать под рукой оператора либо быть вывешено в рабочей зоне.

Степень опасности

△ОПАСНОСТЬ

- Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти.

△ОСТОРОЖНО

- Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб.

Предписания и директивы

Для эксплуатации данной установки в Федеративной Республике Германия применяются следующие нормы и директивы (получить которые можно по адресу Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Кельн):

• правила по технике безопасности «Общие предписания» BGV A1;
• правила по безопасности при работе с моечными установками на автомойке EN 17281;
• положение касательно эксплуатационной безопасности (BetrSichV).

Моечные установки на автомойке

Эксплуатация, мониторинг, уход, техническое обслуживание и проверка моечных установок на автомойке могут быть поручены только лицам, которые ознакомились с этими работами и с инструкциями по эксплуатации и которые были проинструктированы об опасностях, связанных с моечной установкой.

Нефтесодержащие сточные воды

ВНИМАНИЕ

Загрязнение окружающей среды из-за масел, вытекающих из транспортных средств.

Берегите почву и утилизируйте отработанное масло экологически безопасным способом.

Не допускайте попадания трансмиссионных масел и нефтесодержащих сточных вод в почву или водоемы. Правильно обработайте сточные воды перед их сливом в канализацию. Соблюдайте местные действующие правовые нормы и правила по сточным водам.

Самообслуживание

Во время работы моечных установок самообслуживания обязательно должен присутствовать человек, который знаком с моечной установкой и может предпринять или организовать в случае сбоя необходимые меры во избежания опасностей. Пользователям моечной установки должна быть четко представлена информация о работе и предполагаемом использовании моечной установки на автомойке.

Техническое обслуживание и содержание в исправности

Работы по техническому обслуживанию и содержанию в исправности разрешается проводить только после выключения моечной установки.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за вращающихся частей машины

Выключать моечную установку перед проведением работ по техническому обслуживанию и содержанию в исправности.

Защитить главный переключатель от повторного включения, например, с помощью висячего замка.

Режим работы чистящим средством

⚠ПРЕДУПРЕЖДЕНИЕ

Опасные для здоровья вещества в моющем средстве

Соблюдать паспорт безопасности моющего средства. Соблюдать предписанные меры защиты.

Носить предписанную защитную одежду, такую как защитные очки и защитные перчатки.

ВНИМАНИЕ

Повышенная опасность коррозии вследствие применения неподходящего чистящего средства

Не использовать в установке следующие чистящие средства:

Чистящее средство, предназначенное для очистки помещения мойки.

Чистящее средство, предназначенное для очистки моющей установки снаружи.

Чистящее средство на основе кислоты.

Чистящее средство, которое наносится на транспортное средство при помощи специального аппарата (например, средства для чистки колесных дисков).

Средство для обработки сточных вод.

Вход в портальную моечную установку

⚠️ ОПАСНОСТЬ

В портальную моечную установку входить опасно

Не разрешать посторонним лицам входить в портальную моечную установку.

Всегда четко указывать на запрет входа в установку.

Опасность скольжения

ВНИМАНИЕ

Опасность скольжения из-за влаги

При входе в установку носить подходящую обувь и перемещаться с осторожностью.

Всегда указывать клиентам с помощью

соответствующих знаков на опасность скольжения.

Управление установкой

⚠ПРЕДУПРЕЖДЕНИЕ

Опасности, вызванные неправильным обращением

Персонал, который управляет установкой, должен:

быть проинструктированным касательно обращения с установкой,

был подтвердить свою квалификацию по обслуживанию, быть назначенными для управления установкой.

Инструкция по эксплуатации должна быть доступна каждому пользователю.

Система не должна использоваться лицами в возрасте до 18 лет. Это не относится к ученикам на автомойке старше 16 лет, которые находятся под присмотром.

△ПРЕДУПРЕЖДЕНИЕ

Опасность спотыкания из-за предметов или шлангов, лежащих на полу

Убрать все предметы, лежащие в зоне мойки, прежде чем вводить установку в эксплуатацию.

Опасность замерзания

△ПРЕДУПРЕЖДЕНИЕ

Опасность получения травм и повреждения имущества из-за обледенения установки

Если ожидаются сильные морозы, необходимо слить воду с установки.

Следить за тем, чтобы рабочие зоны автомойки имели противоскользящее покрытие (например, теплый пол, гравий).

Рабочее место

Включение/выключение установки осуществляется через панель управления или с помощью считывателя карт/кодов.

- Перед мойкой все пассажиры, включая водителя, должны выйти из своего транспортного средства.

- Во время мойки заходить в зону работы установки запрещается.

Источники опасности

Общая опасность

⚠️ ОПАСНОСТЬ

Опасность травмирования из-за высвобождения сжатого воздуха, воды под высоким давлением на выходе из сопла, а также летящих частиц грязи и т. п. в зоне вращающихся щеток!

Высвобождающиеся частицы грязи или предметы могут травмировать людей или животных.

Сжатый воздух или вода под высоким давлением могут оставаться под давлением, даже если установка выключена. Содержать пол в рабочей зоне автомойки чистым от незакрепленных предметов.

Эксплуатируйте установку со сжатым воздухом или систему высокого давления осторожно.

Во время работ по техническому обслуживанию использовать защитные очки.

Опасность взрыва

⚠️ ОПАСНОСТЬ

Опасность взрыва

Запрещается эксплуатация установки вблизи взрывоопасных зон. Исключением являются только установки, предназначенные для этого и имеющие соответствующую маркировку.

Запрещается использовать взрывоопасные или токсичные вещества в качестве моющих средств, такие как:

• бензин;

- мазут или дизельное топливо;

• растворители;

- жидкости, содержащие растворитель;

• КИСЛОТЫ;

- ацетон.

Примечание

Узнайте у производителя в случае сомнений.

Повреждение слуха

Шум, исходящий от установки, безопасен для клиентов автомойки из-за кратковременного воздействия.

Примечание

Уровень шума на въезде при работе сушилки составляет 91 дБ(А).

⚠ПРЕДУПРЕЖДЕНИЕ

Повреждение слуха обслуживающего персонала во время работы сушилки

Использовать противошумные наушники во время работы сушилки.

Повреждение органов слуха из-за сильного шума в машинном отделении

Надевать подходящие средства защиты органов слуха, находясь в машинном отделении.

Опасности, вызываемые электрическим напряжением ⚠️ ОПАСНОСТЬ

Опасность удара электрическим током

Никогда не трогать электрические компоненты и провода влажными руками.

Обеспечить защиту электрических соединительных проводов или удлинителей от повреждений, наезда, раздавливания, растягивания и пр.

Защищать кабели от воздействия высоких температур, масла или повреждения острыми краями.

Никогда не направлять струю воды на электрические приборы или оборудование.

Обеспечить защиту всех токоведущих деталей в рабочей области от струи воды.

Установку подключать только к заземленным надлежащим образом источникам тока.

Все работы с электрическими частями установки поручать выполнять только специалисту-электрику.

Опасные для здоровья вещества

⚠️ ОПАСНОСТЬ

Опасные для здоровья вещества

Обязательно соблюдать прилагаемые, распечатанные рекомендации по чистящему средству.

Никогда не пить воду из установки! Она не является питьевой из-за добавления чистящего средства.

Если для эксплуатации установки применяется очищенная техническая вода, то должны выполняться предписания производителя установки водоподготовки по предотвращению роста микроорганизмов.

Не допускать попадания в моечную установку веществ, которые являются нестандартными для обычной внешней очистки транспортных средств (например, тяжелые металлы, пестициды, радиоактивные вещества, фекалии или инфицированные материалы).

Опасность в результате сбоя питания

Неконтролируемый перезапуск установки после сбоя питания исключается конструктивными мерами.

Опасность окружающей среде от сточных вод

Соблюдать местные правила по утилизации сточных вод.

Содержание в исправности и надзор

Для обеспечения безопасной работы установки и предотвращения опасностей во время технического обслуживания, надзора и испытаний необходимо соблюдать соответствующие инструкции.

Техническое обслуживание и содержание в исправности

Работы по техническому обслуживанию и содержанию в исправности должны проводиться специалистом через регулярные промежутки времени согласно указаниям производителя. Соблюдать действующие правила и требования к безопасности. Доверяйте работы с электрической установкой только квалифицированным электрикам.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за вращающихся частей машины

Выключать моечную установку перед проведением работ по техническому обслуживанию и содержанию в исправности.

Защитить главный переключатель от повторного включения, например, с помощью висячего замка.

△ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за выпуска сжатого воздуха из баллонов и соединений, находящихся под давлением после выключения установки

Спускать давление перед проведением любых работ на установке.

Проверять отсутствие давления на манометре пневмоблока.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за выпуска сжатого воздуха из системы с сжатым воздухом, находящейся под давлением после выключения установки

Перед выполнением любых работ с установкой спускать давление в системе высокого давление.

Надзор

Перед первым использованием данная моечная установка должна быть проверена квалифицированным специалистом на исправность, после этого она также должна проверятся, по крайней мере, каждые шесть месяцев.

Эта проверка включает в себя прежде всего:

• визуальный осмотр на предмет видимого износа или повреждения;
  • проверку функционирования;
• ежедневную проверку целостности и работоспособности защитного оборудования установок самообслуживания перед началом эксплуатации, а также при необходимости проверку установок (не реже одного раза в месяц).

Использовать оригинальные детали

Использовать только оригинальные детали от изготовителя или рекомендованные им детали, в противном случае гарантийные претензии будут аннулированы.

Соблюдать все инструкции по технике безопасности и эксплуатации, прилагаемые к этим деталям.

Это относится к:

• запасным и быстроизнашивающимся деталям;
  • комплектующим деталям;
• эксплуатационным материалам;
  • мо ю щ и м средствам.

Предохранительные устройства

Насосы высокого давления, питающие устройство для мойки днища и мойку высокого давления, имеют следующие защитные устройства.

Предохранительный клапан

Предохранительный клапан открывается при превышении допустимого рабочего избыточного давления, и вода вытекает наружу без давления.

Использование по назначению

Эта моечная установка предназначена исключительно для внешней очистки легковых автомобилей со стандартной комплектацией и закрытых автофургонов.

Использование по назначению также включает в себя:

• соблюдение всех указаний в данной инструкции по эксплуатации;
• соблюдение инструкций по осмотру и техническому обслуживанию.

ВНИМАНИЕ

Опасность повреждения транспортных средств при использовании щеток CareTouch

Оборудовать установку монтажным комплектом высокого давления или предварительно помыть транспортное средство, если планируется использование щеток CareTouch.

Соблюдение размеров

Во избежание повреждения транспортных средств и моечной установки можно чистить только легковые автомобили и закрытые автофургоны в соответствии с указанными предельными размерами, см. главу Технические характеристики.

Подвод воды

Для защиты сети питьевого водоснабжения между установкой и сетью питьевого водоснабжения должна быть установлена развязка от сети категории 5 согласно EN 1717.

Монтаж

Монтаж установки должен проводить квалифицированный персонал. При монтаже соблюдать местные действующие правила по технике безопасности (например, расстояние между установкой и зданием).

Умышленное неправильное применение

Любое не соответствующее назначению применение запрещено.

Обслуживающий персонал несет ответственность за опасности, возникшие в результате неправильного использования. Использование устройства в других целях, отличных от описанных в данной документации, запрещено.

ВНИМАНИЕ

Повреждение транспортных средств и установки из- за несоблюдения предельных размеров

транспортного средства

Соблюдать указанные предельные размеры транспортного средства, см. главу Технические характеристики.

Портальная моечная установка не подходит для очистки:

• специальных транспортных средств, например, транспортных средств с надстройками (ниши для сна) или крышей, выступающими над лобовым или задним стеклом;
  • строительной техники;
  • автомобилейс прицепами;
• двухколесных и трехколесных транспортных средств;
• автомобилей со спаренными шинами/двойными шинами;
• пикапов (возможно в качестве опции);
• кабриолетов с открытым верхом;
• кабриолетов с закрытым верхом, не имеющих заверения производителя о годности моющей установки.

Если эти инструкции не соблюдаются, производитель моечных установок не несет ответственности за последствия, такие как:

• в р епдичиненный персоналу,
• материальный ущерб,
• травмы животных.

Непригодные чистящие средства

ВНИМАНИЕ

Повышенная опасность коррозии вследствие применения неподходящего чистящего средства

Запрещается обработка установки следующими чистящими средствами:

• Чистящее средство, предназначенное для очистки помещения мойки.
• Чистящее средство, предназначенное для очистки моющей установки снаружи.

• Чистящее средство на основе кислоты.

• Чистящее средство, которое наносится на транспортное средство при помощи специального аппарата (например, средства для чистки колесных дисков).
  • Средство для обработки сточных вод.

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Описание моечной установки

Общий вид моечной установки со стороны въезда

①Колонна 1
② Форсунки для смачивания щеток (круг А1/А2/А3 опционально вместо С3)
③Верхняя щетка
④Колонна 2
⑤ Клапаны высокого давления
⑥ Пневматический блок клапанов
⑦Дозирующие насосы
⑧Пневмоблок
⑨Редуктор давления
⑩ Моющее средство и средства для ухода
⑪Ходовая часть
⑫ Форсунки с чистой водой, химическим осушителем, воском (круг А1)
⑬ Форсунки для нанесения пены на диски/предварительного увлажнения дисков
⑭ Аппарат для чистки колес
⑮ Форсунки высокого давления для чистки колес/колесной ниши
⑯ Форсунки для смыва пены, удаления насекомых, базовая интенсивная очистка (круг В2)
⑰ Форсунки с технической водой, шампунем (круг В1)
⑱ Форсунки высокого давления
⑲Колея
⑳ Отображение стадии мойки
②1 Светофор движения

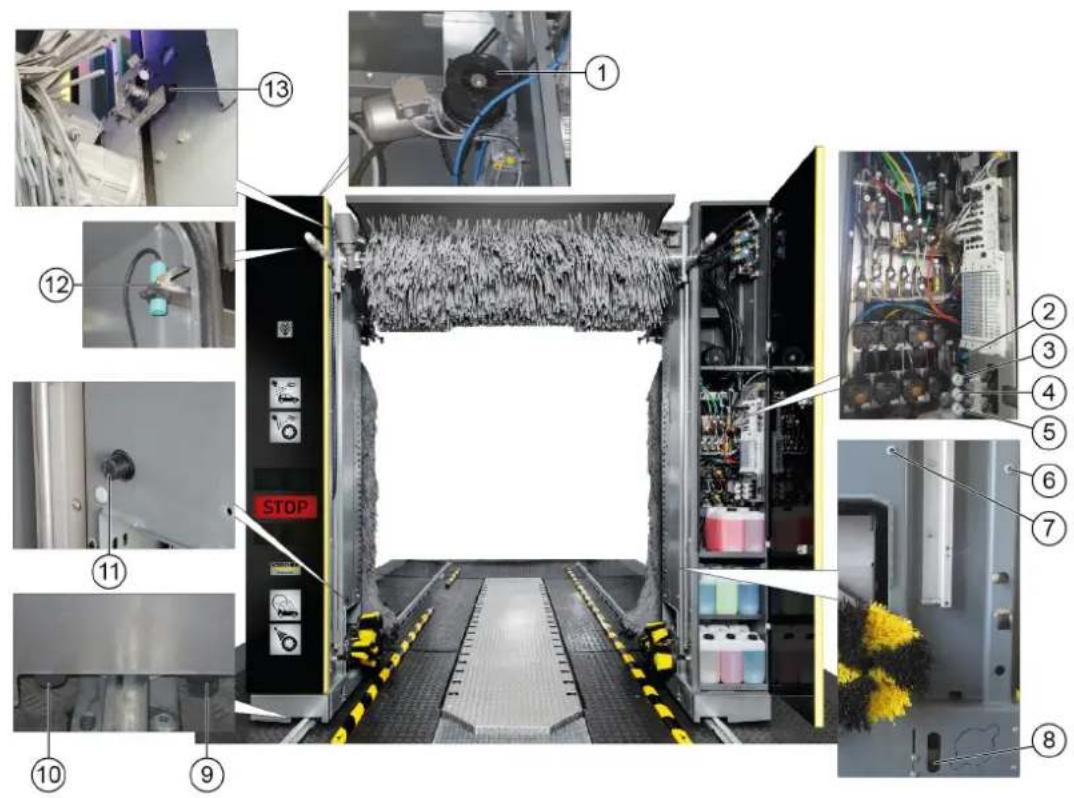

Общий вид моечной установки со стороны выезда

① Боковые щетки 2
②Верхняя щетка
③ Полировочные форсунки (круг С3)
④ Форсунки с чистой водой, химическим осушителем, воском (круг С2)
⑤ Форсунки с технической водой, шампунем (круг С1)
⑥ Верхний вентиляторный двигатель
⑦ Двигатель вращения боковых щеток 2
⑧ Верхняя сушилка
⑨ Двигатель вращения боковых щеток 1
⑩ Боковые щетки 1

Стандартная комплектация

Боковые щетки

Вращающиеся боковые щетки очищают транспортное средство по бокам, спереди и сзади.

Верхняя щетка

Вращающаяся верхняя щетка очищает от грязи верхнюю часть транспортного средства.

Аппарат для чистки колес (тарельчатая щетка)

Для тщательной очистки дисков моечная установка оснащена двумя аппаратами для чистки колес. Положение колес определяется фотоэлектрическим датчиком.

Вращающиеся щетки прижимаются к дискам пневматическими цилиндрами.

Смачивание щеток осуществляется через форсунок, расположенной в центре.

Примечание

Регулируемый по высоте аппарат для чистки колес доступен в качестве дополнения.

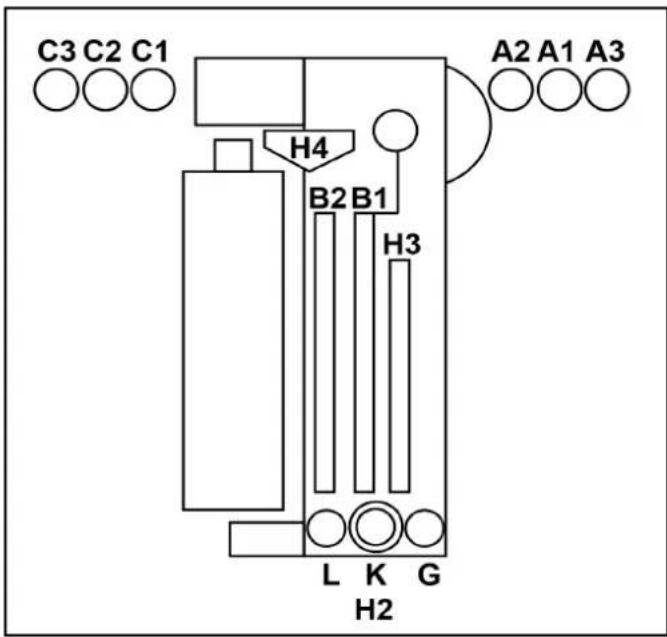

Форсунки и распылительные арки

Техническая и чистая вода распыляются на транспортное средство с помощью форсунок и распылительных дуг.

В зависимости от программы мойки, вода смешивается с моющими средствами и средствами для ухода.

A1 = чистая вода, химическая сушка (XC), воск
A2 = техническая вода, шампунь
A3 = полировка (опционально вместо C3)
B1 = техническая вода, шампунь
В2 = пена, удаление насекомых, базовая интенсивная очистка
C1 = техническая вода, шампунь
C2 = чистая вода, XC, воск
C3 = полировка
G = предварительное увлажнение дисков
L = очиститель смолы
K = блеск шин
H 2 = чистка колес под высоким давлением
Н 3 = боковые форсунки высокого давления
H4 = верхние форсунки высокого давления

Мойка с пеной

Моющие средства для предварительной очистки применяется для увеличения времени действия пены.

Брызговики

Брызговики задерживают частицы, которые могут засорить форсунки.

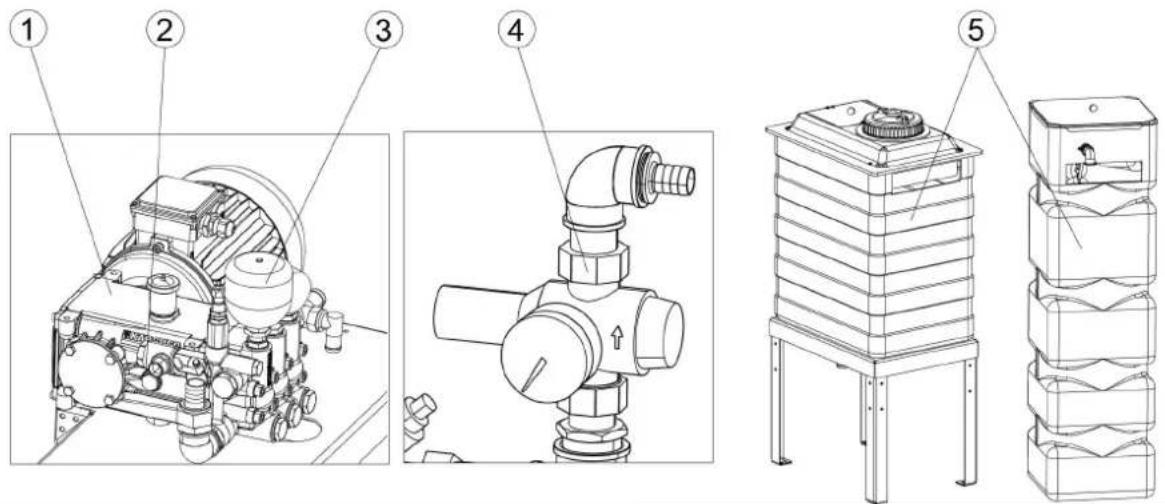

Дозирующие насосы

Дозирующие насосы добавляют моющие средства и средства для ухода в воду.

Боковые форсунки сушилки

Воздух, необходимый для сушки боковых частей транспортного средства, выходит из форсунок сушилки.

Верхняя сушилка

Балки вентилятора сушилки направляются по контуру транспортного средства. Встроенные вентиляторы создают поток воздуха, необходимый для сушки транспортного средства.

Светофор движения

Светофор движения имеет следующие функции:

• расположение транспортного средства до мойки;
• отображение команды выезда после завершения мойки;
• отображение неисправностей.

Фотореле

Фотореле регистрируют следующее:

• положение и контуры транспортного средства;
• положение колес транспортного средства.

Моющее средство и средства для ухода

Баки с моющими средствами и средствами для ухода, а также дозирующие насосы расположены в колонне 2.

В колонне 2 можно разместить максимум 8 баков.

Если требуется больше баков, то можно осуществить линию снабжения из технической комнаты.

Всасывающие шланги, баки и связанные с ними дозирующие насосы обозначены одинаковыми цветами Обозначение дозирующих насосов.

Название	Обозначение	Расход	No для заказа
RM 896	Vehicle Pro Klear! RIM*	15–25 мл	6.296-077.0
RM 890	Vehicle Pro Klear! Prewash*	10–14 мл	6.296-003.0
RM 891	Vehicle Pro Klear! Brush* 7–	10 мл 6.29	5-995.0
RM 892	Vehicle Pro Klear! Foam*	8–10 мл	6.295-998.0
RM 893	Vehicle Pro Klear! Dry*	8–12 мл	6.296-001.0
RM 894	Vehicle Pro Klear! Glow*	10–15 мл	6.295-993.0
RM 837	Vehicle Pro Klear! Plus**	15 мл	6.295-779.0

* Объем тары 10 л
** Объем тары 20 л

Заводская табличка

На заводской табличке указаны важные данные об установке.

Шкаф управления

Шкаф управления установкой расположен на распределителе питания.

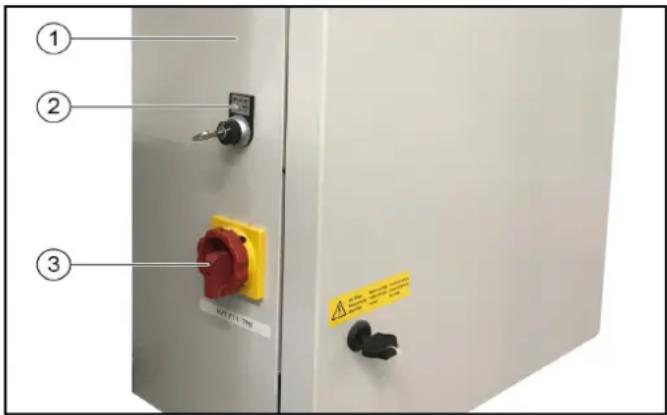

Распределитель питания

Главный выключатель установки установлен на распределителе питания.

Распределитель питания расположен за пределами моечной установки в технической комнате или в другом подходящем месте вблизи моечной установки.

①Распределитель питания

② Ключ-выключатель, см. Система счисления ABS

-0 = выключить установку
- 1 = обслуживание через считыватель моечной карты
– 2 = обслуживание через считыватель моечной карты и панель управления (экран)

③ Главный выключатель, см. Главный выключатель

Аварийное остановка

В случае угрозы людям, имуществу и животным, установка должна быть немедленно выключена нажатием кнопки «АВАРИЙНАЯ ОСТАНОВКА».

Кнопка «АВАРИЙНАЯ ОСТАНОВКА» находится:

• на считывателе карт/кодов;
• на панели управления;
• опционально при входе в моечное помещение, если нет панели управления или считывателя карт/кодов.

Пункт управления

Моечная установка поставляется в комплекте с:

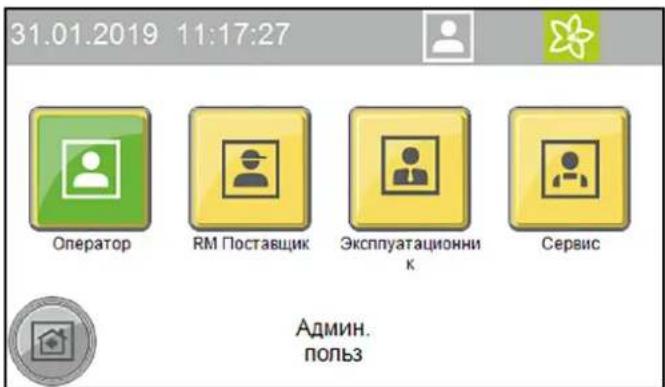

• панелью управления с экраном;
  • считывателем карт/кодов (опция).

Защита от опрокидывания

Механическое защитное устройство удерживает установку на рабочих рельсах также при неверном обращении со стороны клиентов мойки.

Дополнительно

Считыватель карт/кодов

Считыватель карт/кодов используется для самообслуживания моечной установки.

Примечание

Карты/коды, необходимые для обслуживания, запрограммированы для соответствующей установки.

Подключение технической воды

Подключение технической воды позволяет использовать дождевую или оборотную воду в качестве частичной замены чистой воды.

Планетарный аппарат для чистки колес

Вместо тарелочной щетки планетарный аппарат для чистки щеток оснащен 3 щетками.

Регулируемый по высоте аппарат для чистки колес

Аппараты для чистки колес также могут быть оснащены регулировкой высоты.

Чистка колесных ниш

Водяные струи из 2 дополнительных форсунок на каждом аппарате для чистки колес очищают колесные ниши и пороги транспортного средства.

Оборудование для очистки днища

С помощью оборудования для очистки днища можно помыть нижнюю часть транспортного средства. Для этого вода распыляется под высоким давлением из двух поворачивающихся форсунок на всю нижнюю часть транспортного средства.

Предварительное распыление (удаление насекомых)

Форсунки предварительного распыления наносят пену на переднюю часть транспортного средства. Пена образуется из воды, средства для предварительной обработки и сжатого воздуха.

Базовая интенсивная очистка

Из стационарных форсунок на транспортное средство наносится химический раствор для предварительной очистки.

Пена образуется из воды, средства для предварительной обработки и сжатого воздуха.

С помощью 2-х стационарных форсунок для пены на диски распыляется водно-моющая смесь, вспененная сжатым воздухом.

Мойка под высоким давлением

При мойке под высоким давлением поверхность

транспортного средства очищается от крупной грязи.

Минимизируя риск появления царапин от песчинок и т. п., очистка под высоким давлением вносит значительный вклад в процедуру очистки, которая щадит краску транспортного средства.

Доступны разные версии:

• рабочее давление 16 бар (1,6 МПа);
• рабочее давление 60 бар (6 МПа);
- рабочее давление 70 бар (7 МПа), в комплекте насос высокого давления (портальная мойка)

Пенный воск

Из форсунок для сушки вспененный воск наносится на транспортное средство перед процессом сушки.

Холодный воск

Из форсунок холодного воска вода смешивается с воском, распыляемым на транспортное средство. Можно выбрать 2 разных типа холодного воска (воск 1 и воск 2).

Нагреватель моющего средства

Нагреватель моющего средства находится в системе снабжения моющего средства в колонне 2.

Защита от замерзания

Моечная установка может быть оснащена устройством защиты от замерзания.

В случае риска замерзания, вода будет автоматически выдуваться из системы труб.

Процесс выдувания контролируется термостатом.

Установка обратного осмоса

Деминерализованная вода (из локальной или дополнительной установки обратного осмоса) или чистая вода с дозированной сушкой подается на транспортное средство через форсунки для сушки.

Полировка пеной

С помощью 2-х стационарных пенных форсунок на транспортное средство распыляется смесь, вспененная сжатым воздухом, из воды и моющего средства. После этого следует процесс полировки с помощью моечных щеток.

Предохранительные выключатели

Предохранительные выключатели необходимы, если требуемые безопасные расстояния не могут быть соблюдены между моечной установкой и стационарными конструкциями (например, стенами, колоннами, раковинами). Предохранительные выключатели предотвращают защемление людей между установкой и стеной.

Если предохранительный выключатель касается препятствия, моечная установка немедленно останавливается.

Примечание

Проверьте причину, если установка была остановлена предохранительным выключателем, то необходимо будет сбросить ее уполномоченным служебным персоналом.

Брызговик

Брызговик защищает области, прилегающие к мойке, от брызг грязи и воды, исходящие от вращающихся боковых щеток.

Брызговик прикреплен к наружным поверхностям ходовой части и колоннам.

Колесоотбойные тумбы

Колесоотбойные тумбы служат для ориентации по центру транспортного средства. Они предотвращают остановку транспортного средства слишком далеко от середины.

Дистанционный сброс

Функция сброса позволяет дистанционно перевести портальную мойку в исходную настройку с помощью команды через интерфейс. Функцию можно включить с помощью отдельного параметра в системе управления системой.

• Обычно, эту функцию можно активировать только в странах или населенных пунктах, где эта функция разрешена.
• На объекте должно быть установлено видеонаблюдение, охватывающее всю область моечного помещения или всю подъездную дорогу к установке, а также должны применяться правила, если они применимы в стране/муниципалитете базирования установки.
• Персонал, выполняющий дистанционный сброс, должен сначала убедиться с помощью системы видеонаблюдения, что на пути движения к установке нет людей. Если команда запрашивается человеком, то он должен доказать, что система и подъездной путь полностью свободны, подтвердив уведомление о безопасности (например, всплывающее окно).
• Персонал, который интегрирует установку в свою систему, например, через Интернет, несет ответственность за необходимую безопасность или кибербезопасность, поэтому в отношении установки должна быть проведена оценка рисков.

Управление воротами

Управление стационарными воротами контролируется блоком управления порталом для легковых автомобилей с соответствующими сигналами процедуры автомойки. Различают управление воротами для летнего сезона и управление воротами для зимнего сезона.

Управление воротами для летнего сезона

• Перед началом мойки вороты открыты.
- Транспортное средство может заезжать.
- С началом мойки ворота закрываются.
- После завершения мойки ворота открываются и остаются открытыми.

Управление воротами для зимнего сезона

• Перед началом мойки ворота въезда закрыты и должны быть открыты для въезда транспортного средства. Чтобы это произошло, необходимо вставить моечную карту в считыватель карт.
• С началом мойки (например, после нажатия кнопки «Пуск» на считывателе карт) ворота въезда закрываются.
• После завершения мойки ворота выезда открываются, а затем снова закрывается после выезда транспортного средства.

Элементы управления

Аварийное остановка

В случае угрозы людям, имуществу и животным, установка должна быть немедленно выключена нажатием кнопки «АВАРИЙНАЯ ОСТАНОВКА».

Кнопка «АВАРИЙНАЯ ОСТАНОВКА» находится:

• на считывателе карт/кодов;
  • н а панели управления;
• опционально при входе в моечное помещение, если нет панели управления или считывателя карт/кодов.

Главный выключатель

Главный выключатель расположен на распределителе питания.

Чтобы включить установку, перевести главный выключатель в положение «1».

Система счисления ABS

На ключ-выключателе на распределителе питания, см.

Распределитель питания, можно выбрать, с каких контрольных точек можно начать программу мойки.

• Положение 0: запуск программы невозможен
• Положение 1: Запуск программы возможен на считывателе карт/кодов
• Положение 2: Запуск программы возможен на считывателе карт/кодов и на панели управления

Считыватель карт/кодов

Программа мойки может быть выбрана в зависимости от версии считывателя карт/кодов следующим образом:

• ввод на клавиатуре;
- программа указана на моечной карте;
• ввод кодового номера.

Примечание

Дополнительную информацию можно найти в отдельной инструкции по эксплуатации считывателя моечных карт/кодов.

Панель управления

19:04.2018 19:07:02 ① ② ③

① Кнопка аварийной остановки
②Экран
③ Кнопки управляющего напряжения/исходного положения

Дозирующие насосы

Моющие средства и средства для ухода дозируются с помощью дозирующих насосов, которые расположены в колонне 2.

Расположение дозирующих насосов показано в качестве примера. По умолчанию дозирующие насосы 1–4 всегда расположены, как показано на картинке.

Что касается дозирующих насосов 5–8, вы можете выбрать из 7 различных моющих средств и средств для ухода.

①Дозирующий насос
② Дозирующий насос, шампунь
③ Дозирующий насос, пена
④ Дозирующий насос, воск 1
⑤ Дозирующий насос, предварительная очистка (от насекомых)
⑥ Дозирующий насос,воск 2
⑦ Дозирующий насос, очистка дисков (нанесение пены на диски)
⑧ Дозирующий насос, полировка

С помощью дозирующих насосов моющие средства и средства для ухода добавляются в воду для мойки в соответствии с программой мойки и оснащением установки.

Примечание

Объемы дозирования оптимально настраиваются сборщиком во время первого введения в эксплуатацию установки. Как правило, никаких изменений в настройках не требуется.

Обозначение дозирующих насосов

Примечание

Расположение дозирующих насосов зависит от конкретной установки.

Дозирующий насос	Моющее средство и средства для ухода
	Сушка
—	Шампунь
	Активная пена
	Воск 1
	Полировка 1

Дозирующий насос	Моющее средство и средства для ухода
	Очистка дисков
	Воск 2
	Блеск шин
	Предварительная очистка от насекомых
	Полировка 2
	Базовая интенсивная очистка

Регулировка объема дозирования

1 2 3 3 V/Hz

① Клавиша включения вентиляции

② Рычаг удаления воздуха

③ Ручка настройки объема дозирования

ВНИМАНИЕ

Опасность повреждения дозирующего насоса при работе всухую

Задавать дозирование только во время работы дозирующего насоса.

1. Вытянуть ручку настройки объема дозирования.
2. Нажать и отпустить клавишу включения вентиляции, одновременно установив регулятор на желаемое значение.
3. Отпустить клавишу включения вентиляции.
4. Вдавать ручку настройки объема дозирования.

Удаление воздуха из дозирующего насоса
Подача сжатого воздуха в установку должна быть включена.

1 2 3 RORCHER 3 l/h

① Клавиша включения вентиляции

② Рычаг удаления воздуха

③ Ручка настройки объема дозирования

1. Повернуть рычаг удаления воздуха против часовой стрелки до упора.

2. Настроить объем дозирования на 100 %.

3. Нажимать клавишу включения вентиляции до тех пор, пока чистящее средство не начнет выходить без пузырей из вентиляционной магистрали на нижней стороне дозирующего насоса.

4. Вернуть объем дозирования на желаемое значение, см. Регулировка объема дозирования.

5. Повернуть рычаг удаления воздуха по часовой стрелке до упора.

Описание дисплея

Начальный экран

31.01.2019 10:22:04

Мыть

Сервис

Настройки

Общая информация

Примечание

Язык устанавливается при первоначальном запуске системы и может быть изменен в меню «Настройки/Общее».

С помощью экрана можно, например, задать определенные настройки для установки, самостоятельно настроить индикации на экране и просмотреть информацию об установке.

Строка состояния

① ② 07.06.2018 10:04:08

③ ④ ⑤ ⑥

①дата

②время

③ пользователь, использующий установку

④ время проведения технического обслуживания

⑤ текущий сезон (если активировано)

⑥ текущее состояние установки

Описание символов

В зависимости от того, в каком меню вы находитесь или в каком состоянии находится установка, на экране отображаются следующие символы.

Установка готова к эксплуатации

Неисправность установки

Кнопка «Главная»

С помощью кнопки «Главная» можно выйти обратно из подменю.

Пользователь вошел в систему

Поставщик моющего средства вошел в систему

Оператор вошел в систему

Специалист по обслуживанию вошел в систему

Сезонная программа мойки, весна

Сезонная программа мойки, лето

Сезонная программа мойки, осень

Сезонная программа мойки, зима

Мойка

В меню «Мойка» можно выбрать и запустить программы и дополнительные программы.

Текущая программа может быть прервана, индикация выполнения отображается в процентах.

31.01.2019 17:25:59

1|Programm 1

4| Programm 4

2| Programm 2

5| Programm 5

3| Programm 3

6|Programm 6

Страница 1/2

Запуск программы мойки, см. Запуск программы с помощью экрана.

Сервис

Ручные функции можно выполнить в сервисном меню и запустить ручную защиту от замерзания.

31.01.2019 12:24:03

Ручной привод

Диагностика

Сервис

Сервисное меню содержит следующие подменю:

• ручное управление (портал с ручными функциями, ручной запуск защиты от замерзания, ручные функции водной системы);
• диагностика (только операторы и обслуживающий персонал); вызов функций самопроверки установки.

Настройки

Меню «Настройки» содержит службы администрарования пользователями, а также в них можно задать настройки для установки.

31.01.2019 12:00:47

Админ. польз

Настройки прогр. мойки

Установки

Общие положения

Настройки

Меню «Настройки» содержит следующие подменю:

• администрирование пользователями;
- настройки программ мойки (скорость портала для предварительной очистки, чистки щетками, ухода и сушки, сезонная настройка);
- моечные установки (моющее средство, водоснабжение, эксплуатация ворот, отображение текста для клиентов Prio);
- о б щ и е (настройка времени и режима работы автомойки, выбор языка, индикация системной информации).

Общая информация

С помощью меню можно посмотреть анализ данных установки и актуальные уровни наполнения моющими средствами.

31.01.2019 17:19:08

Счет моки

Часы работы

Техобсп. сис. диагн.

Уров. наполн. моющ. средства

Общая информация

Меню «Общая информация» содержит следующие подменю:

• счетчик циклов мойки (только для операторов) — просмотр завершенных и отмененных циклов мойки;
  • время работы;
• диагностика, техническое обслуживание — следующий интервал технического обслуживания, системная информация, журнал ошибок, журнал событий;
• уровни наполнения моющими средствами — процентное содержание моющего средства (опция).

Уведомления на экране

Во время работы установки могут отображаться на экране следующие push-уведомления.

Критическая ошибка

Значительная ошибка

БЩ2 Конц.выкл.нелогич.

Конеч. полож. внутр./наруж.

одноврем., пров.

конц. выкл., инф. серв.

F0212 31.01.2019 14:35:29

Сообщение 2/2

⚠️ ОПАСНОСТЬ

Опасность из-за критической ошибки

Выключить установку и сообщить об ошибке в сервис. Критические ошибки могут быть устранены только лицами, которые были обучены техническому обслуживанию установки.

Если возникает несколько ошибок, они будут отображаться непрерывно.

Клавиши со стрелками могут использоваться для переключения между сообщениями.

Неисправность

Неисправность

СШ фотореле, середина

Фотореле суш., середина.

Провер., очистить

Неисправности — это ошибки, возникающие во время выполнения программы мойки. Программа мойки прерывается и может быть продолжена после устранения неисправности.

Если возникает несколько неисправностей, они будут отображаться непрерывно.

Клавиши со стрелками могут использоваться для переключения между сообщениями.

Подробное описание устранения неисправностей можно найти в главе Помощь при неисправностях.

Событие

Событие

Позиция МойКол 2

Нет исходн. положения

Провер. давл. возд., механ.

Исх. полож. (синяя кнопка)

E5017 31.01.2019 14:24:48

Сообщение 2/2

Событие — это ошибка, которая возникает, когда программа мойки не активна.

Если возникает несколько событий, они будут отображаться непрерывно.

Клавиши со стрелками могут использоваться для переключения между сообщениями.

Подробное описание устранения неисправностей можно найти в главе Помощь при неисправностях.

Установка не в исходном положении

31.01.2019 17:10:26

Установка не в исх. пол! Нажать кнопку, чтобы перем. устан. в исх. полож.

Это сообщение появляется, когда агрегат не находится в исходном положении.

Примечание

Нажмите кнопку (Button) (> 2 секунды) или синюю кнопку (> 2 секунды), чтобы переместить установку в исходное положение.

Время проведения технического обслуживания

31.01.2019 13:42:59

Треб. техобсл., договор. о дате техобс.

Сообщение появляется, когда наступает время для технического обслуживания.

Примечание

Связаться с сервисом для назначения времени проведения технического обслуживания.

Ввод в эксплуатацию

1. Открыть запорные клапаны для воды и сжатого воздуха.
2. Установить главный выключатель на распределителе питания в положение «1».
3. Нажать на синюю кнопку управляющего напряжения/исходного положение на панели управления.

Установка готова к эксплуатации. Транспортное средство, которое необходимо помыть, можно заезжать в установку.

Эксплуатация

⚠️ ОПАСНОСТЬ

Опасность из-за движущихся частей установки

В случае возникновения опасности для людей, имущества и животных немедленно отключите установку, нажав кнопку аварийной остановки.

ВНИМАНИЕ

Опасность повреждения транспортных средств из-за не полного удаления моющего средства

Если после нанесения моющего средства возникает неисправность в работе моечной установки, необходимо удалить моющее средство сразу после выключения установки, тщательно смыв его водой, чтобы предотвератить возможное повреждение краски из-за слишком длительного воздействия моющего средства.

Примечание

При использовании установок для самообслуживания всегда должен присутствовать человек, знакомый с работой установки, который может выполнить или принять необходимые меры, чтобы избежать какой-либо опасности.

Включение после аварийной остановки

Примечание

Перед повторным запуском устранить причину, по которой была задействована кнопка аварийной остановки. Люди или животные не должны находиться в рабочей зоне. Транспортные средства должны находиться за пределами моечных установок.

19.04.2018 19:07:02 ① ②

① Кнопка аварийной остановки
② Кнопки управляющего напряжения/исходного положения
1. Потянув кнопку аварийной остановки, разблокировать ее.
2. Нажать на синюю кнопку управляющего напряжения/исходного положение на панели управления.
В исходном положении загорается верхняя зеленая сигнальная лампа «Вперед» на светофоре движения. Установка снова готова к использованию, транспортное средство, которое необходимо помыть, может заезжать в моечную установку.

Авторизация пользователя через экран

1. В главном меню выбрать «Настройки/администрирование пользователями».

Будут отображены возможные варианты выбора пользователя.

31.01.2019 11:17:27 Оператор RM Поставщик Эксплуатационник Сервис Админ. польз

1. Выбрать нужного пользователя. Откроется окно для ввода кода.

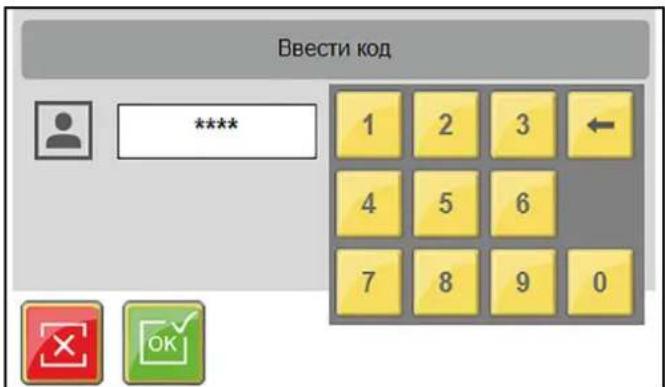

Ввести код **** 1 2 3 ← 4 5 6 7 8 9 0

1. Ввести код и подтвердить. Знак авторизованного пользователя отобразится в верхней строке.

Примечание

Любой уровень пользователя автоматически сбрасывается до уровня пользователя после 30 минут бездействия.

Подготовка автомобиля

ВНИМАНИЕ

Повреждение установки и автомобиля

Проследить, чтобы перед запуском установки были приняты меры предосторожности по предотверащению повреждений на автомобиле.

1. Закрыть окна, двери и люк на крыше.
2. Задвинуть антенны, сложить или снять в направлении задней части.

3. Опустить большое или далеко выдающееся зеркало.

4. Осмотреть автомашину на наличие незакрепленных деталей и снять их, например:

• МОЛДИНГИ,
- спойлер,
- бамперы,
• ручки дверей,
- выхлопные трубы,
● ветроотражательный щиток,
- брезентовые тросы,
● резиновые уплотнители,
- багажник.

- установленные снаружи солнцезащитные козырьки,

Въезд транспортного средства

Светофор движения помогает клиенту автомойки правильно расположить свое транспортное средство.

①Ехать вперед
② Стоп, расположение правильное
③Ехать назад

1. Поместить транспортное средство прямо и по центру между колеей.

После того, как транспортное средство было расположено правильно

1. Выключить двигатель.
2. Включить передачу.
3. На автоматической коробке передач выбрать положение «Р».
4. Затянуть ручной тормоз.
5. Проверить соблюдение всех указаний из раздела Подготовка автомобиля.
6. Покинуть транспортное средство (касается всех людей).
7. Запустить программу мойки в зависимости от типа запуска.

Запуск программы

Через считыватель карт/кодов

Примечание

Работа со считывателем карт/кодов описана в отдельной инструкции по эксплуатации для считывателя моечных карт/кодов.

Запуск программы с помощью экрана

1. Нажать клавишу «Мойка».

31.01.2019 10:22:04 Мыть Сервис Настройки Общая информация

1. Выбрать желаемую программу мойки.

31.01.2019 17:25:59 1| Programm 1 2| Programm 2 3| Programm 3 4| Programm 4 5| Programm 5 6| Programm 6

Страница 1/2

1. Выбрать нужные параметры и подтвердить, нажав ОК.

31.01.2019 17:34:26 Pre-Wash Post-Wash Стационар. арка предвар. обработки Интенс. балка крыши Интенс.,бок Грузовой автомобиль малый

Programm 1

1. Запустить программу мойки.

Запустить мойку

Нажать ПУСК

1. Следующие ручные функции могут быть запущены с помощью экрана во время текущей программы мойки:

31.01.2019 17:43:49

Сушилка

Верхняя
щетка

Бок щет.

Информация

Ослай.
фиксатор

Ослаб.
финсатор

Оспаб
фиксатор

Колес. щет

а остановка/подъем сушки
b остановка/подъем верхних щеток
с остановка/перемещение наружу боковых щеток
d остановка колесных щеток

Нажать кнопку «Информация», чтобы отобразить ход выполнения программы.

Прерывание действующей программы

1. Нажать кнопку «Стоп».

Программа прервется.

1. Нажать кнопку «Пуск», чтобы продолжить выполнение программы.

Конец программы

После завершения программы позиционирующий светофор покажет, в каком направлении должно двигаться транспортное средство, вперед или назад.

1. Вывести транспортное средство из установки.

Ручной управление

Ручные функции могут быть запущены для следующих узлов:

• портал — передвижение;
- верхняя щетка — движение вверх и вниз, включение и выключение;
- боковая щетка — движение к и от транспортного средства, включение и выключение;
- сушилка — движение вверх и вниз, включение и выключение;
- колесная щетка — движение вперед и назад, включение и выключение.

1. В главном меню выбрать «Сервис/Ручной режим/Ручной портал».

Откроется меню исполняемых ручных функций.

31.01.2019 10:53:52

Портал

Верхнял
щетка

Бок. щет.

Сушилка

Копес. щет.

1. Выбрать нужный узел.

Выбираемые ручные функции будут отображаться желтым цветом.

1. Запустить ручную функцию.

Прежде чем выбрать другой узел, необходимо отменить выбор выбранного узла.

Заправка моющих средств и средств для ухода

△ПРЕДУПРЕЖДЕНИЕ

Опасность из-за химических веществ

Соблюдать паспорта безопасности моющих средств и средств для ухода.

Примечание

На экране нажать кнопки «Общая информация» и «Уровни наполнения моющими средствами», чтобы отобразить уровни наполнения, см. Общая информация.

Индикатор уровня наполнения является опцией.

① 10 л заправочная канистра
② Трубка для переливания

1. Навинтить трубку для переливания на заправочную канистру.
2. Открыть соответствующий бак с моющим средством или средством для ухода.
3. Заполнить баки и закрыть снова.

Вывод из эксплуатации

Вывод из эксплуатации на короткий срок

1. Закончить действующую программу мойки.
2. Оставить главный выключатель в положении «1», чтобы опциональное устройство защиты от замерзания могло оставаться активированным.

Долгосрочная приостановка эксплуатации

1. Закончить действующую программу мойки.

2. Слить воду из всех водопроводных труб, если на время вывода из эксплуатации ожидаются морозы.

3. Установить главный выключатель в положение «0».

4. Перекрыть подачу воды.
5. Перекрыть подачу сжатого воздуха.
6. Удалить чистящее средство и средство для ухода.

Вывод из эксплуатации с помощью автоматического устройства защиты от замерзания (опция)

ВНИМАНИЕ

Повреждение установки из-за не включенного устройства защиты от замерзания

Если существует риск замерзания, убедитесь, что главный выключатель включен, а кнопка аварийной остановки не нажата.

Если минимальная температура ниже, чем ожидалось, автоматически будут выполняться следующие шаги.

1. Текущая программа мойки будет завершена.
2. После окончания программы мойки шланги и форсунки портала продуваются сжатым воздухом.
3. Запуск дальнейших программ мойки будет заблокирован.

Примечание

После того, как опасность замерзания исчезнет, установка автоматически снова будет готова к работе

Ручной запуск автоматического процесса защиты от замерзания

ВНИМАНИЕ

Повреждение установки из-за температур ниже точки замерзания

Выполнить защиту от замерзания на установке.

Примечание

В установках с автоматической защитой от замерзания защита от замерзания включается, как только достигается заданная температура.

31.01.2019 12:34:38

Портап ручн

Защита от замерз.,ручн.

Ручная мойка водой

Ручной привод

1. В главном меню выбрать «Сервис/Ручной режим».
2. Нажать кнопку «Ручная защита от замерзания», чтобы запустить защиту от замерзания.
   Произойдет запуск защиты от замерзания, а оставшееся время отобразится на экране.

31.01.2019 13:25:03

60 °C

00:24:48

Защита от замерз.,ручн.

Уход и техническое обслуживание

Указания по техническому обслуживанию

Важным условием надежной работы установки является регулярное техническое обслуживание в соответствии с планом технического обслуживания.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за вращающихся частей машины

Выключать моечную установку перед проведением работ по техническому обслуживанию и содержанию в исправности.

Защитить главный переключатель от повторного включения, например, с помощью висячего замка.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за выпуска сжатого воздуха из баллонов и соединений, находящихся под давлением после выключения установки

Спускать давление перед проведением любых работ на установке.

Проверять отсутствие давления на манометре пневмоблока.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за выпуска сжатого воздуха из системы с сжатым воздухом, находящейся под давлением после выключения установки

Перед выполнением любых работ с установкой спускать давление в системе высокого давление.

⚠️ ОПАСНОСТЬ

Опасность травмирования из-за высвобождения сжатого воздуха, воды под высоким давлением на выходе из сопла, а также летящих частиц грязи и т. п. в зоне вращающихся щеток!

Высвобождающиеся частицы грязи или предметы могут травмировать людей или животных.

Сжатый воздух или вода под высоким давлением могут оставаться под давлением, даже если установка выключена.

Содержать пол в рабочей зоне автомойки чистым от незакрепленных предметов.

Эксплуатируйте установку со сжатым воздухом или систему высокого давления осторожно.

Во время работ по техническому обслуживанию использовать защитные очки.

Целевые группы по уходу и техническому обслуживанию

Кому разрешено проводить проверки, техническое обслуживание и работы по содержанию установки в исправности?

Оператор

Работы с пометкой «Оператор» разрешается проводить только проинструктированным лицам, способным безопасно управлять и обслуживать установку.

Сервисная служба

Работы с пометкой «Сервисная служба» разрешается проводить только техническими специалистами сервисной службы компании Kärcher или уполномоченными компанией Kärcher специалистами.

Договор на техническое обслуживание

Чтобы обеспечить надежную работу установки, мы рекомендуем вам заключить договор на техническое обслуживание. Обратитесь в соответствующую сервисную службу компании KÄRCHER.

Подготовка

Ваша собственная безопасность и безопасность других требует, чтобы установка была отключена на время проведения работ по техническому обслуживанию и содержанию в исправности. Поскольку не до всех подлежащих обслуживанию компонентов установки есть доступ, определенные компоненты установки должны быть передвинуты во время работ по техническому обслуживанию и содержанию в исправности. Для этого предусмотрен режим работы «Ручной режим».

Ручной режим запускается на экране.

△ОПАСНОСТЬ

Опасность травмирования

Обязательно следовать приведенному ниже порядку выполнения действия.

ВНИМАНИЕ

Опасность повреждения из-за ручного управления

Не использовать ручной режим для мойки транспортных средств.

1. Вывести транспортное средство из установки.
2. Убедиться, что в установке нет людей или животных.
3. Включить установку.
4. Выбрать ручной режим на экране.
5. Переместить компоненты установки.
6. Выключить установку и заблокировать от повторного включения.
7. Выполнить работы по техническому обслуживанию и содержанию в исправности.

Обзор технического обслуживания, лицевая сторона портала

① Приводной ремень и шкив для верхней щетки
②Пневмоблок
③ Редуктор давления наклона боковых щеток
④ Редуктор давления фиксации боковых щеток
⑤ Редуктор давления чистки колес
⑥ Фотоэлектрический датчик положения транспортного средства 1
⑦ Фотоэлектрический датчик положения транспортного средства 2
⑧ Фотоэлектрический датчик, распознание колес
⑨ Концевой выключатель, движение портала, начало
⑩ Концевой выключатель, движение портала, конец
⑪ Концевой выключатель, верхняя щетка вниз
⑫ Концевой выключатель дверного выключателя, колонна 1
⑬ Концевой выключатель, верхняя щетка вверх

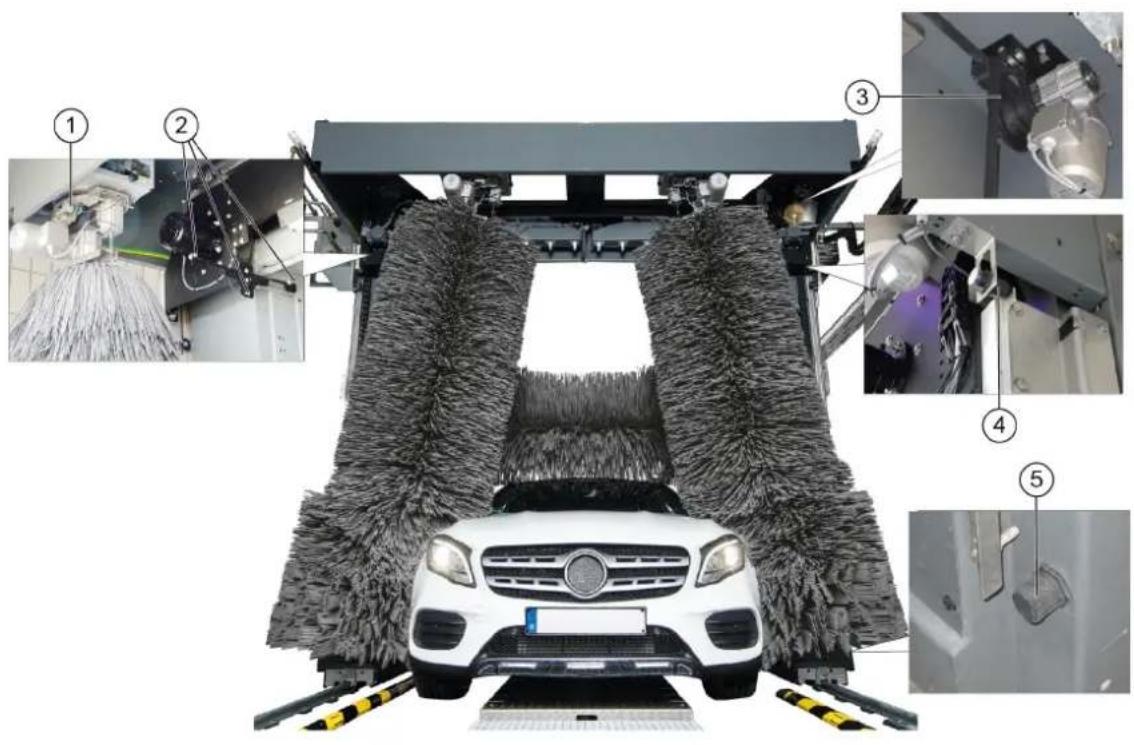

① Выключатель перегрузки, отклонение боковой щетки
② Фотоэлектрические датчики, верхняя сушилка
③ Приводной ремень и шкив для верхней сушилки

④ Концевой выключатель, верхняя сушилка вверх
⑤ Концевой выключатель, верхняя сушилка вниз

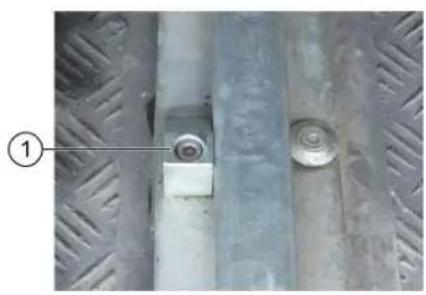

Обзор технического обслуживания, рабочая зона

① Механический ограничитель конечного положения, выезд из портала

② Механический ограничитель конечного положения, въезд в портал

③ Грязевой сборник, чистая вода

④ Грязевой сборник, техническая вода

⑤ Фотоэлектрические датчики рабочей зоны, въезд и выезд

Обзор обслуживаемых элементов машинного отделения

① Насос высокого давления
② Индикатор уровня масла
③ Сосуд высокого давления

④Редуктор давления

⑤ Бак для чистой воды

План технического обслуживания, ежедневно

Узел	Действие	Выполнение	Целевая группа
Кнопка аварийного останова Предохранительный выключатель	Проверка	Запустить программу мойки, нажать кнопку аварийного останова или предохранительный выключатель, установка должна остановиться, затем снова включить установку, см. главу «Включение после аварийного останова».	Эксплуатационник
Знаки с рабочими указаниями и использованием по назначению	Проверить указания для клиентов самообслуживания (только для установок самообслуживания)	Проверить целостность и читаемость всех знаков.Заменить поврежденные знаки.	Оператор
Емкости с чистящим средством и средством для ухода	Проверка уровня	При необходимости добавить или заменить.	Эксплуатационник
Шланги высокого давления от насоса высокого давления к моечной установке	Проверка	Проверить шланги на предмет повреждений.Поврежденные шланги немедленно заменить.Опасность несчастного случая.	Оператор
Форсунки/сито	Проверка на наличие засорений	Визуальный осмотр (оценить форму струи), при необходимости прочистить.	Оператор
	Устранение засора	Внимание! Не путать форсунки!Откручивать форсунки по отдельности, чтобы не перепутать их.Очистить форсунки сжатым воздухом или поместить в раствор чистящего средства, а затем очистить щеткой или иглой. Снова вкрутить форсунки.	Эксплуатационник
Фотореле	Проверка на наличие загрязнений, при необходимости очистка	При небольших загрязнениях протереть фотореле влажной тряпкой без чистящего средства, не прикладывая особых усилий. При сильных загрязнениях нанести на ткань щадящее чистящее средство.	Оператор
Конечный выключатель	Визуальная проверка	Проверить на предмет механического повреждения и прочность посадки.	Оператор
Боковые щетки, верхняя щетка, щетки для колес	Проверка на предмет наличия посторонних предметов	Визуальный осмотр, удалить имеющиеся посторонние предметы, загрязненные щетки вычистить с помощью аппарата высокого давления.	Оператор
Ополаскивающие и распыляющие круги	Проверка подачи воды	В режиме мойки проверить наличие достаточного количества воды для мойки автомобиля.Слишком малое количество или отсутствие воды может привести к повреждению автомобиля.	Оператор

Узел	Действие	Выполнение	Целевая группа
Позиционирующий светофор Проверка функционирования	Прерывание в работе фотореле «Положение 1» и «Положение 2», для получения информации о положении фотореле см. главу «Обзор технического обслуживания с лицевой стороны». Позиционирующий светофор должен показывать соответствующие сигналы.	Прерывание в работе фотореле «Положение 1» и «Положение 2», для получения информации о положении фотореле см. главу «Обзор технического обслуживания с лицевой стороны». Позиционирующий светофор должен показывать соответствующие сигналы.	Оператор

Техническое обслуживание, еженедельно или после 500 циклов мойки

Узел	Действие	Устранение	Целевая группа
Валики верхних щетокВалики боковых щеток	Визуальный осмотр	Проверить круговые вращения щеточного вала.Проверить щетки на прочность посадки.Проверить износ щеток.Минимальная длина щетины может быть максимум на 50 мм меньше от нового состоянияПри необходимости заменить щетки.	Эксплуатационник
Шланги и трубопроводы питающей линии	Визуальный осмотр	Проверить плотность.	ЭксплуатационникСервисная служба
Насос(ы) высокого давления	Проверка герметичности	Проверить герметичность насоса и системы трубопроводов. Уведомить сервисную службу в случае обнаружения потери масла или утечки более 10 капель воды в минуту.	Эксплуатационник
	Проверка уровня масла	Уровень масла должен находиться посередине индикатора. При необходимости долить масло (No для заказа 6.288-020.0) и немедленно сообщить об этом в сервисную службу.	Эксплуатационник
	Проверка гидроаккумулятора	Сильная вибрация насоса высокого давления свидетельствует о неисправности гидроаккумулятора. Поставить в известность сервисную службу.	ЭксплуатационникСервисная служба
Бак для чистой воды	Проверить поплавковый клапан	Проверить функционирование поплавкового клапана (см. «Работы по техническому обслуживанию»).	Эксплуатационник
Пульт управления с дисплеем	Очистка/уход	Протереть поверхность влажной тканью, при сильном загрязнении, нанести на ткань моющее средство и очистить	Эксплуатационник
Обшивка/стеклянный фасад установки	Очистка	Нанести на поверхность кислотное моющее средство и очистить мягким кругом, затем промыть чистой водой и удалить воду при помощи водосгона	Эксплуатационник

План технического обслуживания, после 1000 циклов мойки

Узел	Действие	Выполнение	Целевая группа
Ролики валиков боковых щеток	Визуальный осмотр	Проверить зазор, перемещая боковые щетки. Если между кареткой и направляющей слишком большой зазор, обратиться в сервисную службу.	ЭксплуатационникСервисная служба
Прикрутить направляющие рейки верхней щетки и верхней сушилки	Затянуть	Проверить надежную посадку винтов и при необходимости затянуть.Момент затяжки 25 Нм	ЭксплуатационникСервисная служба

Техническое обслуживание, ежемесячно или после 2000 циклов мойки

Узел	Действие	Устранение	Целевая группа
Пневмоблок	Очистка фильтра	Выключить сжатый воздух и перевести установку для чистки колес в ручной режим, пока давление не уменьшится.Проверить по манометру, что в установке отсутствует давление.Открутить корпус фильтра, снять фильтрующий элемент, очистить фильтр сжатым воздухом, вставить фильтр, привинтить корпус фильтра.	Эксплуатационник
Грязевой сборник, техническая и чистая вода	Очистка	Отключить подачу воды, откруть крышку грязевого сборника, вытащить фильтр, промыть фильтр водой, поставить фильтр на место, прикрутить крышку.	Эксплуатационник
Редуктор давления	Очистка сетчатого фильтра	См. «Работы по техническому обслуживанию».	Эксплуатационник
Верхняя щетка и верхняя сушилка	Визуальный осмотр приводных ремней	Проверить состояние приводных ремней и при необходимости заменить.	Сервисная служба
Все концевые выключатели	Проверить крепление и расстояние	Измерить расстояние между концевым выключателем и флажком переключения с помощью измерительного щупа.При необходимости отрегулировать концевой выключатель, отрегулировав две пластиковые гайки.Расстояния концевых выключателей:• Диаметр 30 мм = 5,0 мм• Диаметр 18 мм = 2,0 мм• Счетчик боковой щетки, движение Diаметр 12 мм = 3,0/±0,1 мм• Счетчик верхней щетки/верхней сушилки, подъем Diаметр 12 мм = 3,5/±0,1 мм	Сервисная служба
Помещение мойки	Очистка	Нанести на поверхности, такие как пол, стены и плитка кислотное моющее средство, дать ему подействовать, очистить поверхности от моющего средства мягким кругом (белого цвета) и промыть чистой водой	Эксплуатационник

Техническое обслуживание, каждые 6 месяцев или после 5000 циклов мойки

Узел	Действие	Устранение	Целевая группа
Кабели и шланги при:энергоподдержке;энергоцепи;троллейном токопроводе.	Визуальный осмотр	Состояние шлангов и кабелей.Герметичность шлангов и соединительных элементов.	Эксплуатационник
Боковые щетки, верхняя щетка,колесные щетки	Общая очистка	Нанести на щетки моющее средство (предварительный очиститель или очиститель помещения), дать ему подействовать и тщательно промыть при помощи моющего аппарата высокого давления и теплой воды температурой макс. 40 °C	Эксплуатационник

Техническое обслуживание, ежегодно или после 10000 циклов мойки

Узел	Действие	Устранение	Целевая группа
Поперечина самообслуживания	Проверить зубчатые рейки на износ		ЭксплуатационникСервисная служба
Щетки для чистки колес	Визуальный осмотр	Менять щетки после примерно 15 000 циклов мойки. Замена щеток для чистки колес: ослабить винты внутри щетинного кольца, снять щетку для чистки колес, прикрепить новую щетку для чистки колес и закрепить винтами.	ЭксплуатационникСервисная служба
Установка высокого давления	Контроль безопасности	Провести проверку безопасности в соответствии с указаниями для моек высокого давления.	Специалист Сервисная служба

Работы по техническому обслуживанию

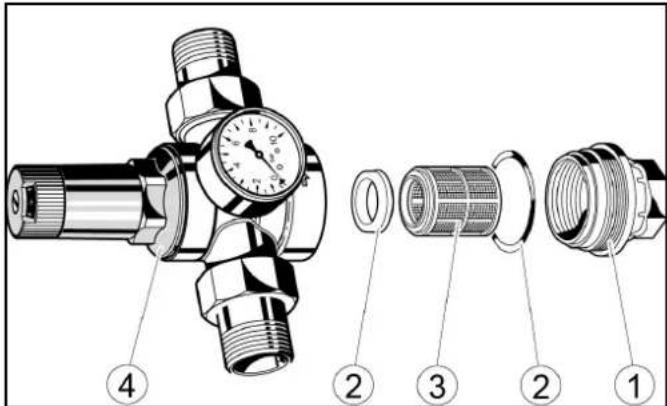

Очистка сетчатого фильтра редуктора давления

1. Закрыть линию подачи воды.
2. Открутить крышку.

①Крышка
②Уплотнение
③Сетчатый фильтр
④Редуктор давления

1. Вынуть сетчатый фильтр и промыть водой.
2. Вставить сетчатый фильтр в редуктор давления. Обратить внимание на правильное положение уплотнений.
3. Ввинтить и затянуть крышку.

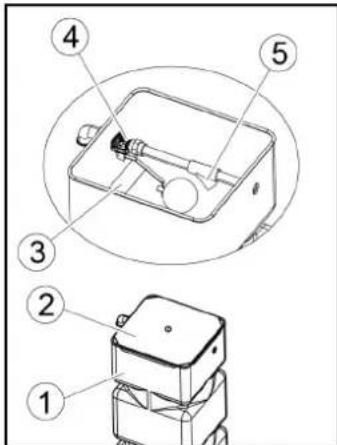

Проверить поплавковый клапан

1. Проверить, вытекает ли вода из переливного отверстия.

① Бак для чистой воды
②Крышка
③Переливное отверстие
④Поплавковый клапан
⑤Выпуск

1. Открыть крышку бака для чистой воды.
2. Проверить, полностью ли закрывается поплавковый клапан при полном баке.

Примечание

Когда поплавковый клапан полностью закрыт, вода не вытекает из выпускного отверстия.
4. Установить крышку на место.

Помощь при неисправностях

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за вращающихся частей машины

Выключать моечную установку перед проведением работ по техническому обслуживанию и содержанию в исправности.
Защитить главный переключатель от повторного включения, например, с помощью висячего замка.

△ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за выпуска сжатого воздуха из баллонов и соединений, находящихся под давлением после выключения установки

Спускать давление перед проведением любых работ на установке.

Проверять отсутствие давления на манометре пневмоблока.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования из-за выпуска сжатого воздуха из системы с сжатым воздухом, находящейся под давлением после выключения установки

Перед выполнением любых работ с установкой спускать давление в системе высокого давление.

Целевые группы для устранения неисправностей Кто должен устранять неисправности?

Оператор

Работы с пометкой «Оператор» разрешается проводить только проинструктированным лицам, способным безопасно управлять и обслуживать установку.

Квалифицированные электрики

Квалифицированные электрики — лица, получившие профессиональную подготовку в области электротехники.

Сервисная служба

Работы с пометкой «Сервисная служба» разрешается проводить только техническими специалистами сервисной службы компании Kärcher или уполномоченными компанией Kärcher специалистами.

Индикация неисправностей на экране

Примечание

Неисправности с указанием причины и возможности их устранения отображаются на экране в виде текста.

Значительная ошибка

БЩ2 Конц.выкл.нелогич.

Конеч. полож. внутр./наруж.

одноврем., пров.

конц. выкл., инф. серв.

F0212 31.01.2019 14:35:29

Сообщение 2/2

Устранить неисправность в соответствии с указаниями на экране и подтвердить нажатием кнопки ОК.

Индикация на светофоре движения

Индикация	Блинк-	код	Причина	Устранение
		попеременномигает	активированручнойрежим	сообщение
		светится	выполняетсяпроцессмойки	сообщение
		светится	процессмойкиостановлен	сообщение
		попеременномигает	ошибка	устранитьошибку
		короткомигает	активированаварийнаяостановка	определитьпричину иразблокироватькнопкуаварийнойостановки

Индикация	Блинк-	код	Причина	Устранение
		светится	проехать вперед	проехать на транспортном средстве вперед
		светится	позиционирование остановлено	остановить транспортное средство
		светится	отъехать назад	отъехать на транспортном средстве назад
	STOP↓	мигает	мойка окончена	выехать на транспортном средстве вперед
	STOP↓	мигает	мойка окончена	выехать на транспортном средстве назад

Блинк-	код	Причина	Устранение
	светится	проехать вперед	проехать на транспортном средстве вперед
	светится	позиционирование остановлено	остановить транспортное средство
	светится	отъехать назад	отъехать на транспортном средстве назад
	мигает	мойка окончена	выехать на транспортном средстве вперед
[ХКЗТ]	мигает	мойка окончена	выехать на транспортном средстве назад

Неисправности без индикации

Ошибка	Причина	Способ устранения	Ответственное лицо
недостаточно тщательная очистка	отсутствует или слишком мало моющего средства отсутствует или слишком низкое давление воздуха в питающей линии изношенные щетки	● проверить уровень моющего средства, при необходимости долить, удалить воздух из дозирующего насоса;● проверить давление воздуха, при необходимости отрегулировать (0,6 МПа (6 бар) на манометре пневмоблока);● очистить всасывающий фильтр для моющего средства, проверить трубки подачи моющего средства на наличие повреждений;● проверить щетки, при необходимости заменить;	оператор
Насос высокого давления не нагнетает давление	Негерметична трубопроводная система со стороны всасывания Нехватка воды	● Проверить резьбовые соединения и шланги.● Устранить нехватку воды.	оператор,сервисная служба
Стрелка манометра насоса высокого давления сильно колеблется	Насос всасывает воздух Неисправен гидроаккумулятор	● Проверить всасывающуюлинию.● Заменить гидроаккумулятор.	Сервисная служба
Открывается предохранительный клапан насоса высокого давления	Засорились форсунки моечной установки	● Проверить, очистить, заменить форсунки.	Эксплуатационник
	Загрязнены шланг или клапаны высокого давления	● Устранить засор.	Сервисная служба
из форсунок выходит слишком мало воды или не выходит вовсе	грязевой сборник забит;недостаточное давление воды;забиты форсунки;Воздух в центробежном насосе электромагнитный клапан или питающая линия забиты;	почистить грязевой сборник;проверить давление подачи воды и насосы;почистить форсунки сжатым воздухом;удалить воздух из центробежного насоса, открутив воздуховыпускной винт;проверить электромагнитные клапаны и питающие линии (вода и струя) и отремонтировать при необходимости;	Эксплуатационник
после мойки вода продолжает выходить из форсунок;	электромагнитный клапан засорен;	почистить электромагнитный клапан;	сервисная служба
Недостаточная сушка	Слишком мало или слишком много средства для сушкиНеверное средство для сушкиСлишком низкое давление воздуха или давление отсутствует	Повысить или уменьшить объем дозированияКонтроль уровня заполнения чистящего средстваОчистка входного фильтраУдаление воздуха из дозирующего насосаИспользовать оригинальное средство для сушки компании KärcherКонтроль функционирования вентилятора сушки	Оператор
щетка для чистки колес не вращается;	сработал автомат защиты электродвигателя в шкафе управления;давление прижима слишком сильное;	проверить автомат защиты электродвигателя в шкафе управления;уменьшить давление прижима на редукторе давления чистки колес;	оператор
щетка для чистки колес движется медленно или не движется;	отсутствует или слишком низкое давление воздуха;	проверить давление воздуха, при необходимости отрегулировать;увеличить давление прижима на редукторе давления чистки колес;	оператор,сервисная служба
щетка для чистки колес движется не в нужном месте;	фотоэлектрические датчики засорены;	почистить фотоэлектрические датчики, при необходимости проверить положение;	оператор
щетки быстро пачкаются;	слишком малое количество шампуня;	настройка дозировки шампуня;проверить количество подаваемой воды, при необходимости отрегулировать;	оператор
форсунки для мойки днища движутся слишком медленно/быстро или не работают совсем;	отсутствует или слишком низкое давление воздуха;поворотный узел сильно загрязнен;дроссели неправильно отрегулированы;	проверить давление воздуха в питающей линии, при необходимости отрегулироватьпочистить поворотный узел;отрегулировать дроссели;	оператор,сервисная служба
установка не включается;	ошибка электропитания;	обеспечить бесперебойное электропитание в соответствии со значениями подключения;	оператор,квалифицированный электрик

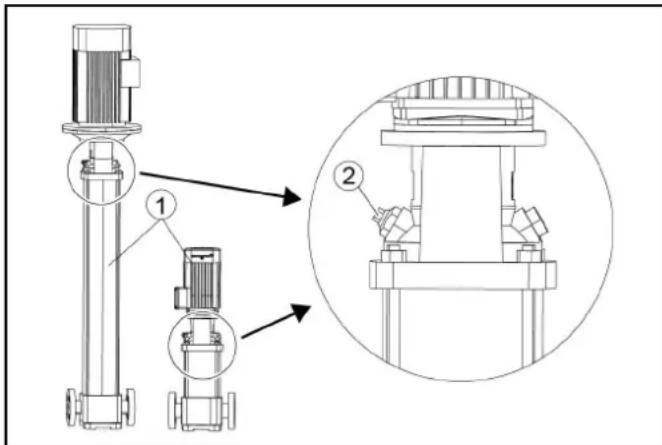

Прокачка центробежного насоса

1. Ослабить продувочную пробку.


①Центробежный насос
② Резьбовая пробка удаления воздуха
2. После выступания воды снова вкрутить пробку для удаления воздуха.

[Non-Text]

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте)

Дата выпуска отображается на заводской

табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190

означает дату выпуска 09 /(2)013.

Сохраняется право на внесение технических изменений.
Технические характеристики

		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Габариты установки
Моечная высота	mm	2100, 2200, 2300	2400, 2500, 2600	2700, 2800, 2900
Высота рамы mm 2900 3200 3500
Общая высота	mm	2930, 3030, 3130	3230, 3330, 3430	3530, 3630, 3730
Ширина рамы mm 3500 3500 3500
Общая ширина боковых щеток	mm	4040	4040	4040
Общая ширина брызгозащитной панели	mm	4060	4060	4060
Глубина рамы/глубина с вращающимися щетками	mm	1600 / 2170	1600 / 2170	1600 / 2170
Общая длина короткого пролета	mm	2070	2070	2070
Ширина оборудования на уровне зеркал	mm	2450	2450	2450
Ширина оборудования в области мойки колес	mm	2100	2100	2100
Ширина колеи дорожки	mm	2550, 2700, 2800	2550, 2700, 2800	2550, 2700, 2800
Ширина пролета с зоной безопасности	mm	4500	4500	4500
Моечные щетки
Диаметр щеток сбоку	mm	975	975	975
Число оборотов щеток сбоку	1/min	107	107	107
Диаметр щеток сверху	mm	975	975	975
Число оборотов щеток сверху	1/min	127	127	127
Скорость движения портала	m/min	0 - 24	0 - 24	0 - 24
Электрическое подключение
Напряжение сети	V	400	400	400
Частота	Hz	50	50	50
Потребляемая мощность	kW	10-16	10-16	10-16
Макс.энергоснабжение входного предохранителя	A	35-50	35-50	35-50
Подвод воды
Условный проход	Дюйм	1	1	1
Давление потока согласно DIN 1988 (при 100 л/мин)	МПа	0,4 - 0,6	0,4 - 0,6	0,4 - 0,6
Макс. температура	°C	50	50	50
Разъем для пневматических инструментов
Условный проход	Дюйм	1/2	1/2	1/2
Давление	МПа	0,6 - 0,8	0,6 - 0,8	0,6 - 0,8
Расход/мойка (без устройства защиты от замерзания, в зависимости от программы при длине транспортного средства 4,5 м)	л	50	50	50
Расход с защитой от замерзания, примерно	л	700	700	700
		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Расчетные значения в соответствии с EN 60335-2-79
Уровень шума в процессе мойки с сушкой	dB(A)	87	87	87
Уровень шума только в режиме сухой уборки	dB(A)	91	91	91
Уровень шума модуля высокого давления	dB(A)	86	86	86
Уровень звуковой мощности в процессе мойки с сушкой	dB(A)	101	101	101
Уровень звуковой мощности только в режиме сухой уборки	dB(A) 105	105	105
Уровень звуковой мощности модуля высокого давления	dB(A)	101	101	101
Погрешность d	B(	A)	3	3

Расход воды и моющих средств

Расход воды зависит от длины транспортного средства, оснащения установки и программы мойки. Приведенные значения являются примерами расхода воды и моющего средства на одну мойку транспортного средства.

Примечание

Ограничения:

• длина транспортного средства 4,5 м

Декларация о соответствии стандартам EC

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Моечная установка Тип: 1.534-xxx

Действующие директивы ЕС

2006/42/EC (+2009/127/EC)

2014/30/EC

2009/125/EC + 2009/1781

Примененные гармонизированные стандарты

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4: 2007 + A1: 2001

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

H. Jenner

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

г. Винненден, 01.11.2022

Tartalom
