Тип продукта	Пылесос для воды и пыли, класс пыли M
Бренд	Kärcher
Модель	IVM 60242 M ACD WS
Размеры (Д × Ш × В)	1020 × 680 × 1490 mm
Вес	108 kg
Питание	220-240 V, 50-60 Hz, 1 phase, 2100 W (max 2400 W)
Объем резервуара	60 L
Объем резервуара для инертной жидкости	20 L
Объем всасывания	8 L
Макс. разрежение	25,4 kPa
Расход воздуха	2 × 74 L/s
Площадь фильтрации	2,24 m²
Подсоединение всасывающего шланга	DN40/50 (adaptable DN70)
Основные функции	Сухая и влажная уборка, горючая пыль класса M, промышленное использование
Обслуживание и очистка	Опорожнение сборника после использования, очистка влажной тканью, регулярная замена основного фильтра и микрофильтра
Безопасность	Выравнивание потенциалов, стояночный тормоз, защита IPX4, класс защиты I
Запасные части и возможность ремонта	Основной фильтр (арт. 9.439-542.0), микрофильтр (арт. 9.990-103.0), сетевой кабель (арт. 6.650-035.0)
Общая информация	Профессиональное и промышленное использование, соответствует EN 60335-2-69, гарантия согласно условиям Kärcher

Часто задаваемые вопросы - IVM 60242 M ACD WS Kärcher

Как использовать прибор во влажном режиме?

Для влажной уборки наполните сборник загрязнений инертной жидкостью (водой или маслом). Используйте нижний всасывающий патрубок (водоотделитель) и закройте верхний патрубок заглушкой.

Как опорожнить сборник загрязнений?

Выключите и отключите прибор от сети. Задействуйте стояночный тормоз, потяните скобу для разблокировки и опустите сборник. Извлеките его, ослабьте зажимные лапки, снимите верхнюю часть, затем высыпьте отходы. Соберите в обратном порядке.

Как заменить основной фильтр?

Отключите питание и отсоедините от сети. Разблокируйте всасывающую головку и промежуточное кольцо. Извлеките старый складчатый звездообразный фильтр и поместите его в герметичный пакет. Вставьте новый фильтр, выровняв вибрирующие элементы, затем соберите.

Что делать, если мощность всасывания снижается?

Проверьте, закрыты ли всасывающие соединители, нет ли засора в насадке или шланге, не заполнен ли сборник, и не забит ли фильтр. При необходимости замените фильтр.

Как безопасно транспортировать прибор?

Опорожните сборник и закройте всасывающие соединители заглушками. Ослабьте стояночные тормоза и толкайте за руль. Для погрузки возьмитесь за шасси и руль. Заблокируйте его от скольжения в транспортном средстве.

Какие типы пыли можно пылесосить?

Прибор предназначен для сбора сухой пыли класса M, включая горючую пыль. Он не подходит для источников воспламенения или взрывоопасных веществ без инертной жидкости.

Как заполнить резервуар инертной жидкости?

Разблокируйте и извлеките сборник загрязнений. Залейте инертную жидкость (рекомендуется вода или масло) до отметки на указателе уровня. Установите верхнюю часть, следя за тем, чтобы поплавковый шарик был направлен.

Как чистить прибор после использования?

Опорожните и промойте сборник. Протрите внешнюю поверхность влажной тканью. Не используйте силиконсодержащие моющие средства. При необходимости промойте аксессуары водой и высушите их.

Какова процедура в случае разрыва фильтра?

Немедленно выключите прибор и отключите его от сети. Прибор нельзя использовать до замены фильтра. Замените основной фильтр и проверьте отсутствие утечек.

Как хранить прибор?

Храните прибор в сухом помещении, защищенном от несанкционированного использования. Обмотайте кабель вокруг кабельного держателя. Убедитесь, что сборник пуст.

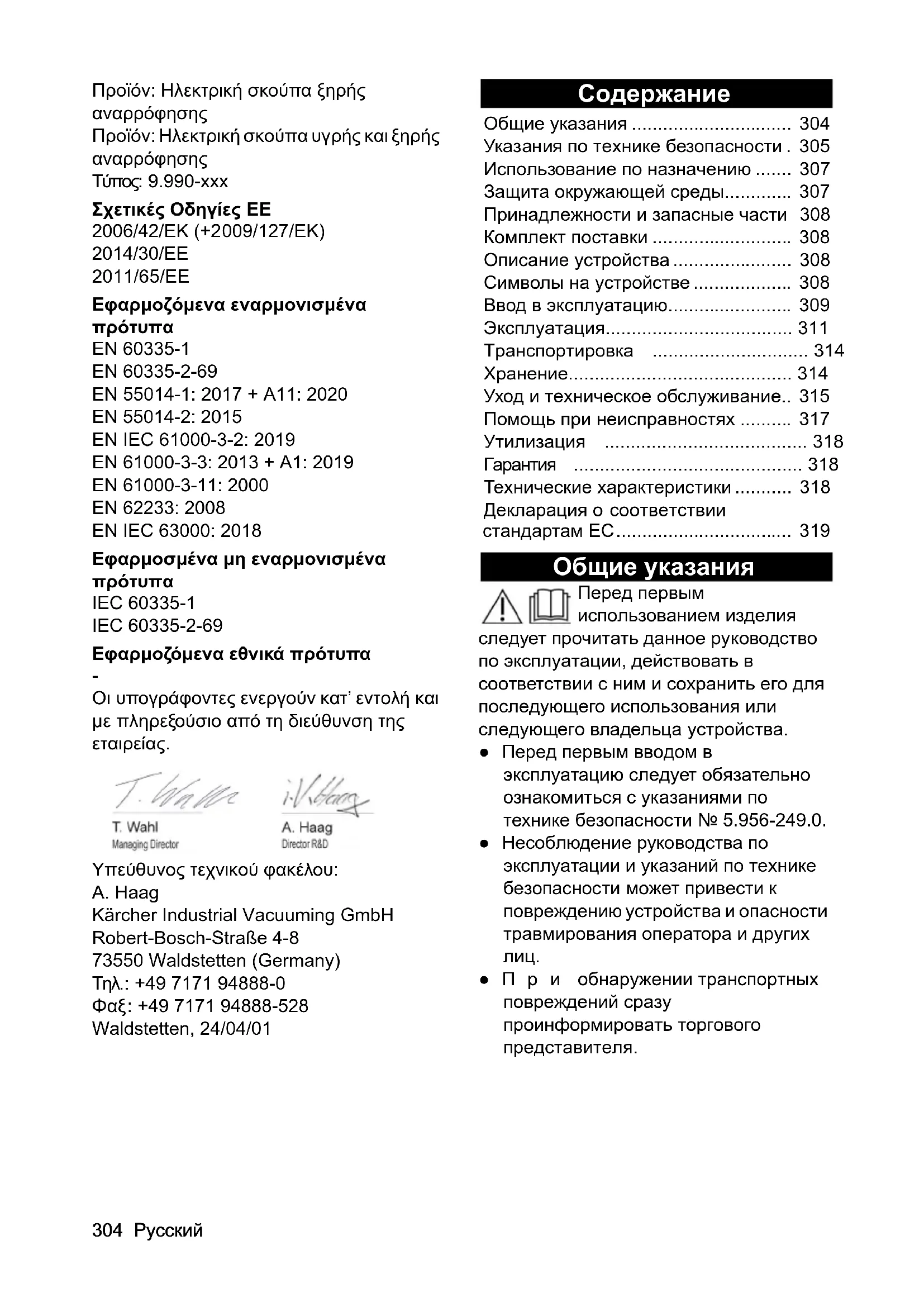

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IVM 60242 M ACD WS Kärcher

Указания по технике безопасности. 305

Использование по назначению ..... 307

Защита окружающей среды...... 307

Принадлежности и запасные части 308

Комплект поставки 308

Описание устройства 308

Символы на устройстве 308

Ввод в эксплуатацию.... 309

Эксплуатация.... 311

Транспортировка 314

Хранение.... 314

Уход и техническое обслуживание.. 315

Помощь при неисправностях ..... 317

Утилизация 318

Гарантия 318

Технические характеристики ...... 318

Декларация о соответствии стандартам ЕС 319

Общие указания

Перед первым использованием изделия

следует прочитать данное руководство по эксплуатации, действовать в соответствии с ним и сохранить его для последующего использования или следующего владельца устройства.

- Перед первым вводом в эксплуатацию следует обязательно ознакомиться с указаниями по технике безопасности № 5.956-249.0.

- Несоблюдение руководства по эксплуатации и указаний по технике безопасности может привести к повреждению устройства и опасности травмирования оператора и других лиц.

- П р и обнаружении транспортных повреждений сразу проинформировать торгового представителя.

Указания по технике безопасности

Степень опасности

⚠️ ОПАСНОСТЬ

• Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти.

⚠ ОСТОРОЖНО

- Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб.

Общие указания по технике безопасности

⚠ ОПАСНОСТЬ • Работа с устройством и веществами, для которых оно предназначено, включая безопасный метод ликвидации собранного материала, осуществляются только обученным персоналом. • Если отработанный воздух отводится в помещение, то в данном помещение должна быть обеспечена достаточная степень воздухообмена L. Для соблюдения требуемых предельных значений объемный поток может составлять максимально 50 % от объема свежего воздуха (объем помещения V_R x степень воздухообмена L_Bm ). Без принятия особых мер по обеспечению вентиляции действует правило: L_Bm=1h^-1 . • В данном устройстве находится вредная для здоровья пыль. Работы по удалению пыли из устройства и техническое обслуживание устройства, включая и удаление пылесборников, должны

выполняться только специалистами, имеющими соответствующее защитное снаряжение. • Не эксплуатировать устройство без полной системы фильтрации.

• Соблюдать правила техники безопасности, применяемые к материалам, подлежащим обработке.
• Одновременный сбор различной воспламеняющейся пыли в сборный контейнер может привести к пожару или взрыву. - Для предотвращения опасных реакций убедиться, что в контейнер для жидкости залита надлежащая жидкость для сбора металлической пыли. Для предотвращения образования водорода при сборе металлической пыли рекомендуется использовать масло вместо воды.

⚠ПРЕДУПРЕЖДЕНИЕ

- Запрещается устанавливать или эксплуатировать устройство в местах, где существует опасность взрыва пыли или газа. Атмосфера с взрывоопасной пылью внутри устройства допускается только перед фильтром. Атмосфера с взрывоопасным газом внутри устройства запрещена. • Устройство не предназначено для сбора горючих жидкостей (воспламеняющихся, легковоспламеняющихся, крайне огнеопасных в соответствии с директивой по опасным веществам 67/548/ЕЭС) (температура вспышки ниже 55 °C), а также смесей горючей пыли с горючими жидкостями. • Устройство не предназначено для сбора источников возгорания и пыли с температурой тления ≤ 190 °C. • Перед каждым вводом в эксплуатацию проверять, подсоединены ли кабели уравнивания потенциалов (проводы заземления).

- Запрещается использовать или оставлять прибор под открытым небом в условиях повышенной влажности. • Для безопасного положения устройства задействовать

стояночные тормоза на направляющем ролике. При неактивном стояночном тормозе устройство может бесконтрольно прийти в движение.

- Заполнять контейнер для жидкости только жидкостями, рекомендованными производителем.

⚠ ОСТОРОЖНО • При

продолжительных перерывах в эксплуатации и после использования выключать прибор с помощью выключателя устройства и вытягивать штепсельную вилку из розетки.

ВНИМАНИЕ • Использовать

устройство только в помещениях.

- Опасность защемления! Использовать перчатки при съеме или установке головки пылесоса, блока фильтра или сборной емкости.

- Опасность повреждения! Не проводить уборку без фильтра или с использованием поврежденного фильтра - Использовать защитную обувь при работе с устройством.

- Перемещать устройство только со скоростью ходьбы, а на спусках — вдвоем, если это необходимо. • Не допускать выброса пыли при замене принадлежностей. • При нормальной работе поверхность может нагреваться до 135 °C. • Избегать перегибания всасывающего шланга.

- Регулярно проводить визуальный осмотр шлангов. • Принимать соответствующие меры предосторожности при обращении с осадком (удалении, хранении и утилизации), например, смешивать с инертными жидкостями в соответствии с местными предписаниями. • При сборе определенных материалов, таких как алюминий, магний и др., может образовываться огнеопасный водород. Клапан предотвращает накопление водорода внутри контейнера с жидкостью. Регулярно очищать клапан и проверять на наличие признаков

повреждения. • Обеспечить достаточную вентиляцию в месте установки для снижения концентрации водорода. • Опорожнять мусоросборник после каждого использования, а также после заполнения осадком, чтобы уменьшить образование водорода.

Электрическое подключение

Устройство можно подключать только к точке электросети, выполненной электриком в соответствии с IEC 60364. Параметры подключения см. Технические характеристики и типовую табличку.

⚠️ ОПАСНОСТЬ

Опасность удара электрическим током

Опасность для жизни Не переезжать, не защемлять и не растягивать электрические соединительные кабели, чтобы не повредить их. Защищать кабель от высоких температур, воздействия масла или повреждения острыми краями. Перед началом работы с устройством проверить сетевой кабель. Не эксплуатировать устройство с поврежденным кабелем. Поручить замену поврежденного кабеля квалифицированному электрику.

Поведение в случае возникновения аварийной ситуации

⚠️ ОПАСНОСТЬ

Опасность травмирования и повреждений при коротком замыкании или других неполадках электрики

Опасность поражения электрическим током, опасность ожогов В аварийной ситуации выключить устройство и извлечь штепсельную вилку из розетки.

Поведение в случае поломки/ протечки фильтра:

1. Немедленно выключить устройство. Устройство запрещается продолжать эксплуатировать.
2. Заменить фильтр.

Использование по назначению

Устройство предназначено для:

• Влажной и сухой уборки поверхностей пола и стен
• Сбора сухой, горючей, оседающей пыли, опасной для здоровья; класс пыли М согласно стандарту EN 60335-2-69

- Сбора невзрывоопасных веществ

- Сбора горючей пыли всех классов взрывоопасности

- Сбора пыли и крупной грязи

- Сбора горючей пыли из зоны 22, если устройство установлено вне потенциально взрывоопасных зон

- Сбора влажных и жидких веществ

- Сбора следующих веществ только при использовании инертной жидкости:

– Титановая пыль
– Взрывоопасная и токопроводящая пыль
– Магниевая пыль или порошок
– Конденсатная пыль и взрывоопасные металлические порошки при аддитивном производстве (3D-печать)

- Промышленное использование, например, в складских и производственных помещениях

- коммерческого использования, например, в гостиницах, школах, больницах, фабриках, магазинах, офисах и бюро по аренде недвижимости.

Если на месте установки устройства констатирована классифицированная взрывоопасная зона, необходимо использовать соответствующее взрывозащищенное устройство. Безупречное функционирование устройства обеспечивается только при использовании всасывающего шланга с номинальным диаметром DN40 и DN50. Любое другое использование считается несоответствующим.

Устройство не предназначено для:

• Сбора источников возгорания и пыли с температурой тления ≤ 190 °C
• Сбора взрывоопасных веществ или веществ, приравненных к таковым, согласно § 1 Закона о взрывчатых веществах, а также взрывоопасных паровоздушных смесей
• Сбора смесейгорючих жидкостей и воспламеняющейся пыли
• Сбора тлеющих или горячих частиц, так как это может привести к пожару или взрыву
• Сбора токсичных веществ
• Подключения к пылеобразующих машине

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Принадлежности и запасные части

⚠️ ОПАСНОСТЬ

Опасность взрыва из-за не утвержденных принадлежностей

Для работы с конструкциями типа 22 разрешается применять только те принадлежности, которые одобрены производителем и маркированы наклейкой «Взрывобезопасно». Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Примечание

Принадлежности в объем поставки не входят. Необходимые в зависимости от предполагаемой работы принадлежности следует заказывать отдельно.

Комплект поставки

При распаковке устройства проверить комплектацию. О повреждении при транспортировке следует сообщить своему дилеру.

Описание устройства

Рисунки см. на страницах с рисунками Рисунок А

①Шасси
② Поворотный ролик со стояночным тормозом
③ Зажимы на мусоросборнике
④Мусоросборник
⑤Фильтрование
⑥Держатель кабеля
⑦ Держатель для всасывающей трубки
⑧ Замыкание промежуточного кольца
⑨Прокладочное кольцо
⑩Фирменная табличка
⑪ Сетевой кабель
⑫ Крючок для кабеля
⑬ Ручка для переноски
⑭ Ручка для мусоросборника

⑮ Всасывающий патрубок без мокрого пылеотделителя
⑯ Держатель насадки для пола
17 Манометр
⑱Дугообразная ручка
⑲ Рычаг очистки фильтра
⑳ Приборный выключатель «Всасывающая турбина 2»
②1 Приборный выключатель «Всасывающая турбина 1»
22 Головка пылесоса
23 Фиксатор головки пылесоса
24 Фильтрационный вибратор
25 Уплотнительное кольцо
26Фильтр
27 Механическое отключение
⑳ Всасывающий патрубок с мокрым пылеотделителем
29Воздушный клапан
③0 Губчатый фильтр
31Микроволокно
③2 Приемная сетка
③3 Шланг для определения уровня заполнения
③4 Шаровой кран

Символы на устройстве

Устройство предназначено для сбора пыли до категории М.

⚠ПРЕДУПРЕЖДЕНИЕ

Повреждение кожи, легких и глаз

Выброс мелкой пыли при опорожнении, техническом обслуживании и утилизации

Во время работ по опорожнению и техобслуживанию, включая пылесборные контейнеры, использовать предписанные средства индивидуальной защиты.

Устройство подходит для всасывания воспламеняющейся пыли при установке вне зоны 22.

ПРЕДУПРЕЖДЕНИЕ: Это устройство не должно находиться в зоне 22. При наличии зоны 22 необходимо использовать взрывозащищенное устройство.

DN 40

MAX

XX,X kPa/ XX,X mbar

DN 50

MAX

XX,X kPa/ XX,X mbar

DN 70

MAX

XX,X kPa/ XX,X mbar

На наклейке указаны значения макс. разрежения относительно поперечного сечения используемого всасывающего шланга. Текущее значение можно считать по манометру. Значения, действительные для данного устройства, см. главу Считывание минимального расхода воздуха. Если значение ниже допустимого, необходимо заменить фильтр (см. главу Замена основного фильтра). Разные поперечные сечения всасывающего шланга позволяют адаптироваться к разным сечениям соединений комплектующих деталей.

Микроволокно

(Номер для заказа 9.990-103.0)

Главный фильтр

(Номер для заказа 9.439-542.0)

Ввод в эксплуатацию

⚠ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение линии выравнивания потенциалов

Поражение электрическим током Перед каждым вводом в эксплуатацию проверять, подсоединен ли кабель выравнивания потенциалов (провод заземления).

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность из-за вредной для здоровья пыли

Заболевания дыхательных путей, вызванные вдыханием пыли.

Не эксплуатировать устройство без фильтрующего элемента, так как в противном случае существует опасность для здоровья из-за увеличения выбросов мелкой пыли.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправильные действия при блокировке мусоросборника

Опасность защемления

Во время блокировки ни в коем случае не держать руки между

мусоросборником и кольцом фильтра, и не подносить их близко к подъемному механизму.

Зафиксировать мусоросборник посредством нажатия двумя руками на ручку.

ВНИМАНИЕ

Отсутствующий фильтрующий элемент

Повреждение электродвигатель пылесоса

Не осуществлять уборку пылесосом без фильтрующего элемента.

ВНИМАНИЕ

Статический заряд грязевого бака

Воспламенение пыли

Убедиться, что заземление на шасси контактирует с мусоросборником.

1. Установить устройство в рабочее положение.

2. Зафиксировать устройство с помощью стояночного тормоза.

3. Убедиться, что головка пылесоса установлена правильно.

4. Заполнить мусоросборник водой или маслом (номер для заказа 9.990-272.0) до отметки (см. главу Заполнение мусоросборника инертной жидкостью).

5. Подсоединить клемму заземления на внешней системе выравнивания потенциалов.

6. Удалить пробку на сборном контейнере (см. главу Выбор всасывающего патрубка).

7. Вставить всасывающий шланг во всасывающий патрубок.
8. Убедиться, что всасывающий патрубок на фильтрующем кольце плотно закрыт пробкой (см. главу Закрывание всасывающего патрубка).
9. Проверить уровень заполнения в мусоросборнике (см. главу Проверка уровня заполнения мусоросборника).
10. При необходимости опорожнить мусоросборник (см. главу Опорожнение мусоросборника).
11. Подсоединить к всасывающему шлангу нужную принадлежность (не входит в комплект поставки).
12. Убедиться, что мусоросборник установлен надлежащим образом.

Выбор всасывающего патрубка

Устройство оснащено 2 всасывающими патрубками.

• Всасывающий патрубок на мусоросборнике – Сухая уборка с мокрым пылеотделителем: мелкая пыль, порошок Мусоросборник с мокрым пылеотделением должен быть заполнен инертной жидкостью – водой или маслом. Рекомендуется заполнение маслом, номер для заказа 9.990-272.0.
• Всасывающий патрубок на фильтрующем кольце При использовании по назначению плотно закрывается пробкой.

Не допускается подключение к пылесосу одновременно двух всасывающих шлангов. При использовании по назначению можно использовать только нижний всасывающий патрубок. При использовании мокрого пылеотделителя верхний всасывающий патрубок должен быть плотно закрыт.

Закрывание всасывающего патрубка

⚠ПРЕДУПРЕЖДЕНИЕ Опасность травмирования

Повреждение кожи, легких и глаз вследствие воздействия мелкой пыли После снятия всасывающего шланга всасывающий патрубок необходимо закрыть с помощью пробкой.

Рисунок В

1. Точно вставить уплотнительную пробку во всасывающий патрубок.
2. Задвинуть пробку до упора.
3. Повернуть пробку вправо, чтобы всасывающий патрубок был плотно закрыт.

Заполнение мусоросборника инертной жидкостью

Если используется мусоросборник с мокрым пылеотделителем, то перед вводом в эксплуатацию мусоросборник необходимо заполнить инертной жидкостью.

△ПРЕДУПРЕЖДЕНИЕ Подвижные детали

Опасность защемления

При снятии или установке верхней части мусоросборника проявлять осторожность в зоне подвижных деталей.

1. Зафиксировать устройство с помощью стояночного тормоза.

Рисунок С

1. Потянуть ручку вверх. Мусоросборник разблокируется и опустится.

2. Извлечь мусоросборник за ручку из устройства.

Рисунок D

1. Ослабить зажимы на мусоросборнике.

2. Снять верхнюю часть мусоросборника за ручку.

3. Залить инертную жидкость – воду или масло – в мусоросборник так, чтобы уровень жидкости достиг отметки на указателе уровня.

4. При установке верхней части мусоросборника убедиться, что шар-поплавок входит в соответствующую направляющую.

△ПРЕДУПРЕЖДЕНИЕ

Неправильные действия при блокировке мусоросборника

Опасность защемления Во время блокировки ни в коем случае не держать руки между мусоросборником и кольцом фильтра, и не подносить их близко к подъемному механизму. Зафиксировать мусоросборник посредством нажатия двумя руками на ручку.

Рисунок Е

ВНИМАНИЕ

Статический заряд грязевого бака

Воспламенение пыли Убедиться, что заземление на шасси контактирует с мусоросборником.

1. В обратной последовательности вставить мусоросборник и зафиксировать ручкой.

Проверка уровня заполнения мусоросборника

Если мусоросборник заполнен до отметки, его необходимо опорожнить. Устройство не отключается автоматически при превышении максимального уровня заполнения.

1. Регулярно проверять уровень заполнения в мусоросборнике.

2. Следить за тем, чтобы во время уборки всасывалось не более 8 литров материала.

Эксплуатация

⚠️ ОПАСНОСТЬ

Всасывание взрывоопасной и токопроводящей металлической пыли без инертной жидкости

Опасность взрыва, выделение тепла Никогда не убирать пылесосом взрывоопасные и токопроводящие материалы без инертной жидкости.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность из-за вредной для здоровья пыли

Заболевания дыхательных путей, вызванные вдыханием пыли. Не эксплуатировать устройство без обоих фильтрующих элементов, так как в противном случае существует опасность для здоровья из-за увеличения выбросов мелкой пыли. Перед каждым использованием следует проверять правильность установки обоих фильтрующих элементов.

ВНИМАНИЕ

Опасность из-за выброса мелкой пыли

Опасность повреждения электродвигателя пылесоса.

Не снимать основной фильтрующий элемент во время уборки.

ВНИМАНИЕ

Отсутствие инертной жидкости

Повреждение мокрого пылеотделителя

При использовании всасывающего патрубка на мокром пылеотделителе

никогда не проводить уборку пылесосом без инертной жидкости.

Включение устройства

1. Вставить штепсельную вилку в розетку.
2. Включить устройство с помощью приборных выключателей всасывающей турбины.

Примечание

Всегда включать и выключать всасывающие турбины одну за другой. Для правильной работы манометра в целях контроля минимального расхода воздуха все всасывающие турбины должны быть включены.

Примечание

В большинстве случаев достаточно для работы 1 всасывающей турбины. При необходимости подключите 2-ую всасывающую турбину. Однако не используйте устройство с двумя всасывающими турбинами дольше 15 мин. Это может привести к преждевременному намоканию основного фильтра из-за слишком влажного воздуха. Затем при необходимости высушить основной фильтр или заменить его (см. главу Замена основного фильтра).

1. Начать процесс уборки пылесосом.

Выполнение уборки пылесосом

1. Регулярно проверять уровень заполнения мусоросборника, поскольку прибор не отключается автоматически во время всасывания.

Примечание

Устройство оснащено механической системой контроля. Эта система контроля прерывает поток воздуха, когда уровень инертной жидкости опускается ниже минимального. Долить инертную жидкость для продолжения уборки пылесосом (см. главу Заполнение мусоросборника инертной жидкостью).

1. Следить за тем, чтобы во время уборки всасывалось не более 8 литров материала.
2. При необходимости опорожнить мусоросборник (см. главу Опорожнение мусоросборника).
3. При необходимости заменить основной фильтр (см. главу Замена основного фильтра).

Примечание

Если мусоросборник заполнен инертной жидкостью, влажный воздух при уборке, проходя через основной фильтр, может пропитать его влагой. После уборки проверить основной фильтр на наличие влаги. При необходимости дать основному фильтру высохнуть или заменить его (см. главу Замена основного фильтра).

Считывание минимального расхода воздуха

На передней стороне устройства встроен манометр, который показывает разрежение при всасывании внутри устройства. При достижении максимального разрежения (см. таблицу) необходимо заменить основной фильтр (см. главу Замена основного фильтра). Данное значение зависит от производительности устройства и используемого всасывающего шланга. Если после замены фильтра не происходит значительного снижения разрежения, значит, проблема заключается в другом (см. главу Помощь при неисправностях).

ВНИМАНИЕ

Превышение максимального разрежения

Потеря мощности В случае превышения указанного значения скорость воздуха опускается ниже 20 м/с. Заменить фильтр.

Номинальный диаметр всасывающего шланга	Максимальное разрежение
DN40	16,4 кПа (164 мбар)
DN50	12,9 кПа (129 мбар)
DN70 ---

Выключение устройства

1. Выключить устройство с помощью приборных выключателей всасывающей турбины.
2. Извлечь штепсельную вилку из розетки.
3. Отсоединить клемму заземления от внешней системы выравнивания потенциалов.

После каждой эксплуатации

1. Демонтировать принадлежности.
2. Закрыть всасывающий патрубок (см. главу Закрывание всасывающего патрубка).
3. При необходимости прополоскать принадлежности водой и высушить.
4. Опорожнить мусоросборник (см. главу Опорожнение мусоросборника).
5. Очистить прибор снаружи и внутри пылесосом и протереть его влажным полотенцем.

Опорожнение мусоросборника

Мусоросборник следует опорожнять по необходимости и после каждого использования.

Впускное отверстие или всасывающий шланг закрыты.

Регулярно проверять уровень заполнения мусоросборника, поскольку прибор не отключается автоматически во время всасывания.

1. Выключить устройство.
2. Зафиксировать устройство с помощью стояночного тормоза.

Рисунок С

1. Потянуть ручку вверх. Мусоросборник разблокируется и опустится.

2. Извлечь мусоросборник за ручку из устройства.

Рисунок D

1. Ослабить зажимы на мусоросборнике.
2. Снять верхнюю часть мусоросборника за ручку.
3. Извлечь пенопластовый элемент из нижней части мусоросборника.
4. Извлечь приемную сетку с микроволокном.
5. Извлечь микроволокно из приемной сетки.
6. Утилизировать микроволокно согласно законодательным предписаниям.
7. При необходимости слить инертную жидкость из мусоросборника (см. главу Слив инертной жидкости из мусоросборника).

Примечание

Возможно многократное использование инертной жидкости.

1. При установке верхней части мусоросборника убедиться, что шар-поплавок входит в соответствующую направляющую.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправильные действия при блокировке мусоросборника

Опасность защемления

Во время блокировки ни в коем случае не держать руки между мусоросборником и кольцом фильтра, и не подносить их близко к подъемному механизму.

Зафиксировать мусоросборник посредством нажатия двумя руками на ручку.

Рисунок Е

ВНИМАНИЕ

Статический заряд грязевого бака

Воспламенение пыли Убедиться, что заземление на шасси контактирует с мусоросборником.

1. В обратной последовательности вставить мусоросборник и зафиксировать ручкой.

Слив инертной жидкости из мусоросборника

1. Выключить устройство.
2. Зафиксировать устройство с помощью стояночного тормоза.
3. Закрыть всасывающий патрубок (см. главу Закрывание всасывающего патрубка).

Рисунок С

1. Потянуть ручку вверх. Мусоросборник разблокируется и опустится.

2. Извлечь мусоросборник за ручку из устройства.

Рисунок F

1. Повернуть рычаг на шаровом кране на 90°.

2. Когда сборный контейнер полностью опорожнен, повернуть рычаг в исходное положение.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправильные действия при блокировке мусоросборника

Опасность защемления
Во время блокировки ни в коем случае не держать руки между мусоросборником и кольцом фильтра, и не подносить их близко к подъемному механизму.
Зафиксировать мусоросборник посредством нажатия двумя руками на ручку.

Рисунок Е

ВНИМАНИЕ

Статический заряд грязевого бака

Воспламенение пыли Убедиться, что заземление на шасси контактирует с мусоросборником.

1. Вставить мусоросборник и зафиксировать ручкой.

Очистка устройства

⚠ПРЕДУПРЕЖДЕНИЕ

Неправильная утилизация сточных вод

Загрязнение окружающей среды Соблюдать местные правила очистки сточных вод.

1. Очистить прибор снаружи и внутри пылесосом и протереть его влажным полотенцем.
   При чистке прибора использовать пылесос такого же или более высокого класса.

2. При необходимости прополоскать принадлежности (не входят в комплект) водой и высушить.

Хранение устройства

1. Обмотать сетевой кабель вокруг держателя кабеля.
2. Хранить прибор в сухом помещении, приняв при этом меры от использования его без разрешения.

Транспортировка

⚠ ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время транспортировки учитывать вес устройства.

Мусоросборник опорожняется.

1. Для транспортировки без пыли закрыть оба всасывающих патрубка (см. главу Закрывание всасывающего патрубка).

2. Отпустить стояночный тормоз и установить устройство на буксирную скобу.

3. Для погрузки устройства следует брать его за шасси и дугообразную ручку.

4. При перевозке устройства в транспортном средстве зафиксировать его от скольжения и опрокидывания.

Хранение

⚠ ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения учитывать вес устройства.

Мусоросборник опорожняется.

1. Хранить устройство только в помещении.

Уход и техническое обслуживание

⚠️ ОПАСНОСТЬ

Непреднамеренный запуск устройства, касание токоведущих частей

Опасность травмирования, удар электрическим током

Перед проведением работ на устройстве выключить устройство.

Извлечь штепсельную вилку.

⚠️ ОПАСНОСТЬ

Опасность из-за вредной для здоровья пыли

Заболевания дыхательных путей, вызванные вдыханием пыли.

Во время технического обслуживания (например, при замене фильтра) использовать респиратор класса P2 или более высокого класса и одноразовую одежду.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность из-за вредной для здоровья пыли

Заболевания дыхательных путей, вызванные вдыханием пыли.

Один раз в год производитель или лицо, прошедшее инструктаж, должны

проверять исправное

функционирование предохранительных устройств для предотвращения

опасностей, например,

герметичность устройства, наличие повреждений фильтра,

функционирование контрольных устройств.

ВНИМАНИЕ

Силиконсодержащие средства для ухода

Могут быть повреждены пластиковые детали.

Не использовать для очистки силиконсодержащие средства для ухода.

Пылесборные устройства являются защитным оборудованием по предотвращению и устранению

опасностей согласно предписаниям профессиональной ассоциации BGV A1.

- Для проведения технического обслуживания пользователь, насколько это возможно, должен разобрать устройство, произвести его очистку и техобслуживание, не подвергая при этом опасности обслуживающий персонал и других лиц. Надлежащие меры предосторожности включают обеззараживание, проводимое перед разборкой, местную принудительную фильтрующую вентиляцию в месте разборки устройства, уборку места обслуживания и соответствующую защиту персонала.

- До удаления устройства из опасной зоны внешняя поверхность устройства должна быть обезаражена путем очистки пылесосом или вытерта начисто, или обработана герметизирующим средством. Все части устройства, удаленные из опасной зоны, должны рассматриваться как загрязненные. Необходимо принять все меры для того, чтобы избежать распространения пыли.

- При проведении работ по техобслуживанию и ремонтных работ все загрязненные предметы, которые было невозможно очистить в достаточной степени, необходимо выбросить. Такие предметы подлежат утилизации, будучи упакованными в герметичные мешки, в соответствии с действующими положениями об устранении подобных отходов.

- При транспортировке и техническом обслуживании устройства всасывающий патрубок необходимо закрывать пробкой.

1. Следует учитывать, что простые работы по техническому обслуживанию и уходу можно выполнять самостоятельно.

2. Внешние и внутренние поверхности устройства регулярно очищать влажной тканью.

3. Регулярно проводить визуальный осмотр шлангов на предмет засорения.

Работы по проверке и техническому обслуживанию

Регулярно проверять устройство в соответствии с национальными законодательными нормами по технике безопасности. Работы по техобслуживанию должны проводиться специалистом через регулярные промежутки времени согласно указаниям производителя с соблюдением существующих положений и требований к безопасности. Работы с электросистемой могут проводиться только специалистом-электриком. В случае возникновения вопросов обращаться в филиал компании KÄRCHER.

Замена основного фильтра

1. Выключить устройство.
2. Извлечь штепсельную вилку из розетки.
3. Разблокировать и снять головку пылесоса.
4. Разблокировать и снять прокладочное кольцо.
5. Извлечь загрязненный гофрированный фильтр.
6. Сразу же после извлечения загрязненного гофрированного фильтра из устройства его следует поместить в пакет и плотно запечатать.
7. Утилизировать загрязненный гофрированный фильтр в соответствии с требованиями законодательства.
8. Удалить грязь со стороны подачи чистого воздуха.
9. Проверить уплотнительное кольцо на предмет повреждений.
10. Установить новый гофрированный фильтр:

а Протянуть новый гофрированный фильтр через устройство виброочистки фильтра на промежуточное кольцо так, чтобы виброэлементы были установлены посередине фильтрационных карманов.
b Установить промежуточное кольцо с гофрированным фильтром и устройством виброочистки фильтра на кольцо фильтра.
с Заблокировать промежуточное кольцо.

1. Установить и зафиксировать головку пылесоса.

Замена микроволокна

1. Выключить устройство.
2. Зафиксировать устройство с помощью стояночного тормоза.
3. Потянуть ручку вверх. Мусоросборник разблокируется и опустится.
4. Извлечь мусоросборник за ручку из устройства.

Рисунок С

Рисунок D

1. Ослабить зажимы на мусоросборнике.
2. Снять верхнюю часть мусоросборника за ручку.
3. Извлечь пенопластовый элемент из нижней части мусоросборника.
4. Извлечь приемную сетку с микроволокном.
5. Извлечь микроволокно из приемной сетки.
6. Утилизировать микроволокно согласно законодательным предписаниям.
7. Вставить новое микроволокно.
8. При установке верхней части мусоросборника убедиться, что шар-поплавок входит в соответствующую направляющую.

△ПРЕДУПРЕЖДЕНИЕ Неправильные действия при блокировке мусоросборника

Опасность защемления

Во время блокировки ни в коем случае не держать руки между мусоросборником и кольцом фильтра, и не подносить их близко к подъемному механизму.

Зафиксировать мусоросборник посредством нажатия двумя руками на ручку.

Рисунок Е

ВНИМАНИЕ

Статический заряд грязевого бака

Воспламенение пыли

Убедиться, что заземление на шасси контактирует с мусоросборником.

1. В обратной последовательности вставить мусоросборник и зафиксировать ручкой.

Помощь при неисправностях

⚠️ ОПАСНОСТЬ

Непреднамеренный запуск устройства / удар электрическим током

Непреднамеренный запуск электродвигателя пылесоса может привести к травмам. Напряжение на электрических деталях может привести к удару электрическим током.

Перед проведением любых работ на устройстве выключить устройство и извлечь штепсельную вилку из розетки.

Все проверки и работы с электрическими частями должны осуществляться специалистом.

Примечание

При появлении сбоя прибор следует незамедлительно выключить. Перед повторным включением устройства следует устранить неисправность.

Если неисправность не удается устранить, устройство необходимо отправить на проверку в сервисную службу.

Всасывающая турбина не работает

1. Проверить розетку и предохранитель системы электропитания.

2. Проверить сетевой кабель и штепсельную вилку устройства.

3. Включить устройство.

Сила всасывания ослабевает

1. Закрыть негерметичный всасывающий патрубок (см. главу Закрывание всасывающего патрубка).

2. Удалить засоры из насадки, всасывающей трубы или всасывающего шланга.

3. Проверить правильность посадки всасывающей головки и мусоросборника.

4. Опорожнить мусоросборник (см. главу Опорожнение мусоросборника).

5. Проверить и при необходимости откорректировать посадку фильтра.

6. Заменить основной фильтр (см. главу Замена основного фильтра).

7. Заменить микроволокно (см. главу Замена микроволокна).

8. Проверить состояние инертной жидкости.

а Проверить уровень инертной жидкости, при необходимости долить инертную жидкость (см. главу Заполнение мусоросборника инертной жидкостью).

b Проверить качество инертной жидкости, при необходимости заменить инертную жидкость (см. главу Слив инертной жидкости из мусоросборника и главу Заполнение мусоросборника инертной жидкостью).

Сила всасывания отсутствует

Механическое отключение прерывает объемный поток, поскольку в мусоросборнике слишком мало инертной жидкости.

1. Долить инертную жидкость (см. главу Заполнение мусоросборника инертной жидкостью).

Во время уборки из устройства выходит пыль

1. Проверить правильную посадку мусоросборника.

2. Проверить и при необходимости откорректировать посадку фильтра.

3. Заменить основной фильтр (см. главу Замена основного фильтра).
4. При использовании устройства с мокрым пылеотделителем долить инертную жидкость (см. главу Заполнение мусоросборника инертной жидкостью).

Утилизация

По окончанию срока службы устройство следует утилизировать в соответствии с требованиями законодательства.

Гарантия

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Дополнительную информацию о гарантии (при наличии) можно найти в области сервисного обслуживания на местном веб-сайте Kärcher в разделе «Загрузки».

Дата выпуска отображается на заводской табличке либо в формате MM/YYYY, где MM - месяц производства, YYYY - год производства, либо в закодированном виде.
При этом отдельные цифры имеют следующее значение:
Пример: 30290
3 год выпуска
0 столетие выпуска
2 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска
Таким образом, в данном примере код 30290 означает дату выпуска 09 /(2)023.

Технические

характеристики

Электрическое подключение

Сетевое напряжение

V 220-

240

Фаза \~ 1

Частота сети

Hz 50-60

Номинальная мощность W 2100

Максимальная мощность

W 2400

Степень защиты IPX4

Класс защиты

^*

Макс. допустимый Ω 0.195+ импеданс сети j0.122

Размеры и вес

Типичный рабочий вес

kg

108

Длина x ширина x высота mm	1020 x
	680 x
	1490

Площадь поверхности m^2 2,24 фильтра

Условия окружающей среды

Температура хранения

°C

-10-40

Рабочие характеристики устройства

Объем контейнера

1

60

Объем контейнера для 1 20 инертной жидкости

Объем контейнера для	1	8
собранного мусора

Вакуум (с предохранительным клапаном) kPa 25,4

Расход воздуха

l/s

2x 74

Разъем всасывающего DN70 шланга

Номинальный диаметр	DN40/
всасывающего шланга	50

Номер заказа фильтра 9.439- 542.0

Расчетные значения в соответствии с EN 60335-2-69

Вибрация на руке/кисти	m/s2	<2,5
Погрешность K	m2	0,2 /
Уровень звукового давления LpA	дБ(А)	7 9
Опасность KpA	дБ(А)	2

Сетевой кабель

Тип H07R
			N-F3G1,5 мм^2
Номенклатурный номер		6.650-035.0
Длина кабеля	m	1	0

* с элементами класса защиты II
Расположение
Сохраняется право на внесение
технических изменений.

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной

ниже машины отвечают

соответствующим основным

требованиям директив ЕС по

безопасности и охране здоровья. При

любых изменениях машины, не

согласованных с нашей компанией,

данная декларация теряет свою силу.

Изделие: Пылесос для сухой уборки

Изделие: Пылесос для влажной и сухой уборки

Тип: 9.990-xxx

Действующие директивы ЕС

2006/42/EC (+2009/127/EC)

2014/30/EC

2011/65/EC

Примененные гармонизированные стандарты

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Примененные негармонизированные стандарты

IEC 60335-1

IEC 60335-2-69

Примененные национальные стандарты

Нижеподписавшиеся лица действуют по поручению и по доверенности руководства компании.

Лицо, ответственное за ведение документации:

A. Xar (A. Haag)

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Германия)

Тел.: [phone]

Факс: [phone]

г. Вальдштеттен, 24/04/01

3Mict

Комплект поставки 323

Опис пристрою 323

Тел.: [phone]

Факс: [phone]

м. Вальдштеттен, 24/04/01

Мазмуны

Жалпы нускаулар 334

туралы декларация 347

Жалпы нускаулар

Усак шанның ену каупі

Роберт-Бош-Штрассе 4-8

73550 Waldstetten (Германия)

Тел.: [phone]

Факс: [phone]

Waldstetten, 24/04/01

Съдържание

Общи указания 348

Указания за безопасност 348

Употреба по предназначение ..... 350

Принадлежности и резервни части. 351

Описание на уреда.... 351

Пускане в експлоатация 353

Експлоатация.... 355

Транспортиране.... 358

Съхранение 358

Поведение при аварии

⚠️ ОПАСНОСТ

Принадлежности и резервни части

⚠️ ОПАСНОСТ

Пускане в експлоатация

⚠ПРЕДУПРЕЖДЕНИЕ

Тел.: [phone]

Факс: [phone]

Валдщетен, 24/04/01

目录

一般提示.... 363

安全说明.... 363

按规定使用.... 364

环境保护.... 364

附件和备件.... 364

供货范围.... 364

设备说明.... 364

设备上的标志.... 365

投入使用.... 365

运行.... 367

运输.... 369

存放.... 369

保养和维护.... 369

故障帮助.... 370

废弃处理.... 370

质量保证.... 371

技术数据.... 371

欧盟一致性声明…… 372

一般提示
