РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Antimite UV WB55 JIMMY

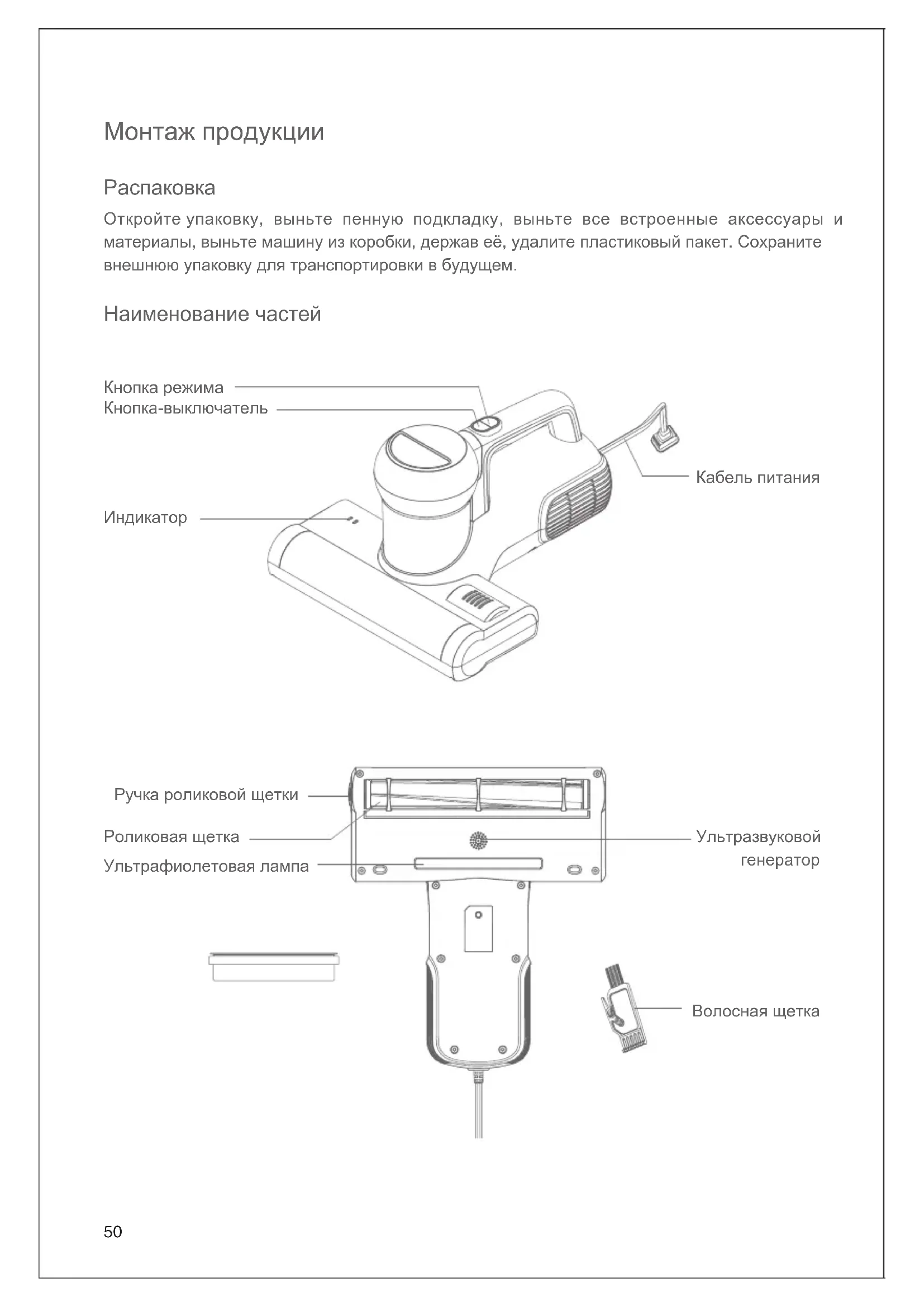

Откройте упаковку, выньте пенную подкладку, выньте все встроенные аксессуары и материалы, выньте машину из коробки, держав её, удалите пластиковый пакет. Сохраните внешнюю упаковку для транспортировки в будущем. Наименование частей Кнопка режима Кнопка-выключатель

Ручка роликовой щетки Роликовая щетка Ультрафиолетовая лампа Ультразвуковой

Волосная щетка Кабель питания51 Упаковочный лист Пылесос Фильтровальная вата Мини-щетка Руководство по эксплуатации

Использование продукции Вставьте вилку в розетку, после нажатия кнопки-выключателя, пылесос для удаления пылевых клещей запускается в сильном режиме, в то время загорится соответствующий индикатор, нажмите кнопку режима, чтобы переключиться на мягкий режим, загорится соответствующий индикатор, снова нажмите кнопку-выключатель, вся машина перестает работать. (Рис. 1) Примечание: Во избежание несчастных случаев ультрафиолетовая лампа работает только в пределах 5 см от облучаемого объекта, и угол наклона машины не должен превышать 30 градусов. За пределами этого диапазона ультрафиолетовая лампа погаснет автоматически.

Кнопка-выключатель Рис.152 Очистка и обслуживание Очистка пылесборника Выключите машину, выньте вилку кабеля, отцентрируйте машину, поднимите пылесборник в направлении стрелки, удерживая рукоятку рукой (рис. 2)

Удерживая пылесборник и её крышку обеими руками соответственно, поверните крышку пылесборника в направлении шелкотрафаретной стрелки на пылесборнике и её крышке (Рис. 3). Выньте циклон и удалите пыль (Рис. 4). Положение рукоятки Элемент циклона Рис.2 Рис.3 Рис.453 Рис.5 Рис.6 Рис.8 Рис.7

ьная вата MIF Очистка фильтровальной ваты и циклона Удерживая циклон одной рукой, зажав ленту с логотипом «UP» на фильтровальной вате MIF другой рукой, поднимите фильтровальную вату MIF вверх (Рис. 5), осторожно постукивайте по фильтровальной вате, и не в противоположном направлении во избежание брызга пыли во все стороны (Рис. 6). Удалите пыль и другой мусор с металлической сетки и пластиковых деталей циклона с помощью прилагаемой волосяной щётки(Рис. 7). После очистки фильтровальной ваты MIF выньте циклон отдельно, открутите два винта на крышке циклона с помощью отвертки и отделите крышку от циклона, тем самым можно удалить мусор, забившийся в воздуховоде циклона. После очистки соберите их в обратном порядке. (Рис. 8) После очистки пылесборника, фильтровальной ваты и циклона соберите их в обратном порядке. Поверните крышку в пылесборник. Сборка выполнена после того, как услышали "щелчок" и точечный знак выровняется с положением фиксации. Примечание: 1.Не забудьте монтировать фильтровальную вату. 2.Если в пылесборнике слишком много пыли, можно очистить пылесборник водой или нейтральным реагентом и протирать его сухой тканью. Лучше не очистить фильтровальную вату водой, а можно удалить пыль путем постукивания. Потом монтируйте пылесборник и фильтровальную вату в машину после того, как они полностью высохли.54 Очистка и монтаж роликовой щетки После выключения машины и вынимания вилки кабеля поверните правую ручку роликовой щетки против часовой стрелки рукой из заблокированного положения в положение разблокировки (Рис. 9), затем снимите элементы роликовой щетки согласно рисунку 10 для

После очистки роликовой щетки вставьте роликовую щетку в отверстие на правой стороне корпуса машины. Обратите внимание, после того, как заглушка на левой стороне роликовой щетки полностью вставлена в ременную раму (можно производить сборку роликовой щетки согласно способу, показанному на рисунке 11), роликовую щетку можно фиксировать на осмотровом окне. Если заглушка на левой стороне роликовой щетки не полностью вставлена в ременную раму, роликовая щетка не может быть фиксирована. Примечание: При очистке роликовой щетки обязательно обеспечьте отсоединение источника питания во избежание случайного запуска роликовой щетки и причинения травм людям. Поверните роликовую щетку вручную, чтобы помочь ей

Рис.9 Рис.10 Рис.1155 Каждый раз после использования рекомендуется очистить пылесборник и фильтровальную вату для следующего использования. Если пылесборник наполнен пылью во время использования, рекомендуется очистить его немедленно во избежание влияния на эффект. Рекомендуется покупать и заменить фильтровальную вату в назначенном месте после 30- 50 часов работы (в зависимости от её конкретной ситуации использования) во избежание влияния на эффективность всей машины. Ультрафиолетовое излучение имеет слабую проникающую способность, любая бумага, свинцовое стекло, пластмасса могут значительно снизить интенсивность ультрафиолетового излучения. Кроме того, пыль и масляные пятна на нижней прозрачной крышке могут напрямую влиять на ее проникающую способность. Поэтому прозрачную крышку следует регулярно очистить во избежание влияния на проникающую способность и интенсивность ультрафиолетового излучения. Не прикасайтесь к ультрафиолетовой лампе рукой, так как пятно повлияет на проникающую способность. Если машина не используется в течение длительного времени, храните её в прохладном и сухом месте, а не под прямыми солнечными лучами или во влажной среде. Ежедневное обслуживание и хранение Особые замечания Перед использованием данной машины, внимательно прочитайте настоящее руководство по эксплуатации и сохраните его надлежащим образом для дальнейшего использования. Настоящая продукция относится к электрическому прибору. Никогда не оставляйте машину без присмотра. Выключите питание и выньте вилку кабеля, если машина не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током. При очистке, ремонте или временном отключении машины обязательно выключите

Храните кабель питания далеко от острых предметов и не тяните кабель для перемещения машины во избежание повреждения кабеля. Не используйте машину для всасывания горячих предметов, таких как уголь, окурки, острых предметов, таких как битое стекло, легковоспламеняющихся и взрывоопасных веществ, таких как агрессивная жидкость, бензин, спирт, в противном случае вся машина может быть повреждена или может возникнуть пожар, что может привести к травме

Не используйте данную машину для всасывания воды или влажной пыли, а также храните её от дождя и воды, не используйте во влажных местах (таких как ванная, туалет, прачечная и т.д.) во избежание неисправностей.56 Храните машину далеко от нагревательных приборов и не под прямыми солнечными лучами во избежание пожара. Не позволяйте детям играть или управлять машиной во избежание несчастных случаев. Избегайте длительной работы машины, когда всасывающее отверстие засорено, чтобы не повредить машину. Настоящая продукция оснащена ультрафиолетовой лампой, не смотрите на дно машины при включенном питании во избежание вреда ультрафиолетовых лучей для тела человека. Не поставьте растения под ультрафиолетовыми излучениями во избежание их повреждения. Не используйте ультрафиолетовое излучение в одном месте постоянно, это может привести к повреждению очищаемого объекта. Не садитесь на данную машину во избежание её повреждения. Не снимайте крышку роликовой щетки и не толкайте крышку наружу при включении или эксплуатации машины во избежание её повреждения. Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью. Устранение неисправностей Пожалуйста, проверьте следующие вопросы перед сдачей продукции на ремонт. Если имеются другие неисправности после принятия следующих решений, немедленно обратитесь к назначенному сервисному отделу за ремонтом и заменой. Неисправность Возможная причина Решение

Вилка подключена не плотно Проверить вилку на плотность В розетке нет тока Проверить розетку Кнопка-выключатель не нажат кнопку-выключатель

всасывающая сила Отверстие всасывания

отверстие всасывания Накопление слишком много пыли в фильтровальной вате пылесборника Очистить пылесборник и фильтровальную вату Накопление слишком много пыли на циклоне Очистить циклон Накопление слишком много пыли в фильтровальной вате приводит к запуску протектора Очистить фильтровальную вату57 Неисправность Возможная причина Решение Ультрафиолетовая лампа не работает Поверхность очищаемого объекта имеет низкий коэффициент отражения или ультрафиолетовая лампа находится слишком далеко от очищаемого объекта. При нормальных условиях ультрафиолетовая лампа запускается при условии, что машина находится на расстоянии 5см от очищаемого

Машина остановилась на байковом одеяле Переместить машину вперед и назад на байковом одеяле Машина находится в вертикальном положении. Машина наклонена не более чем на 30 градусов. Прозрачный лист на инфракрасном датчике на дне машины загрязнен или на нем слишком много пыли Очистить прозрачный лист на датчике с помощью полусухой хлопчатобумажной ткани. Ультрафиолетовая лампа

Обращаться к послепродажному отделу за заменой ультрафиолетовой

Машина вдруг отключается Пылесборник полон пыли Во избежание перегрева двигателя машины добавлен механизм защиты от перегрева. При перегреве двигателя прекратите его использование, удалите забивки, и подождите два часа перед использованием. Отверстие всасывания машины

Фильтровальная вата засорена Роликовая щетка вдруг перестала

Роликовая щетка обвиваема посторонними предметами Открыть крышку роликовой щетки в соответствии с требованиями и очистите её для использования Ремень отсоединен или сломан Открыть крышку роликовой щетки в соответствии с Руководством по эксплуатации, проверить ремень на предмет отсоединения или разлома, и заменить ремень в назначенном месте.58 Главная электродвигатель

Электродвигатель напольной щетки Распределительный

Ультразвуковой генератор Выключатель Главная панель

Левая инфракрасная трубная

Ламповая панель UV Правая инфракрасная трубная решетка 230V

50Hz Электриская схема Характеристики продукции Технические параметры Модель WB55 Номинальное напряжение 230V~ Номинальная частота 50Hz Номинальная мощность 600W59 Информация о завод-изготовителе Завод-изготовитель Kingclean Electric Co., Ltd

Китай, пров. Цзянсу, г. Сучжоу, новый район, ул. Сянъянлу 1, 215009

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Возможны изменения без предварительного уведомления. Указание по поводу гарантии этот продукт имеет один года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.60 NOTE1J-01 Web:www.jimmyglobal.com Email:[e-mail] Contact us -we'll get back within 1 business day. jimmytechnology
