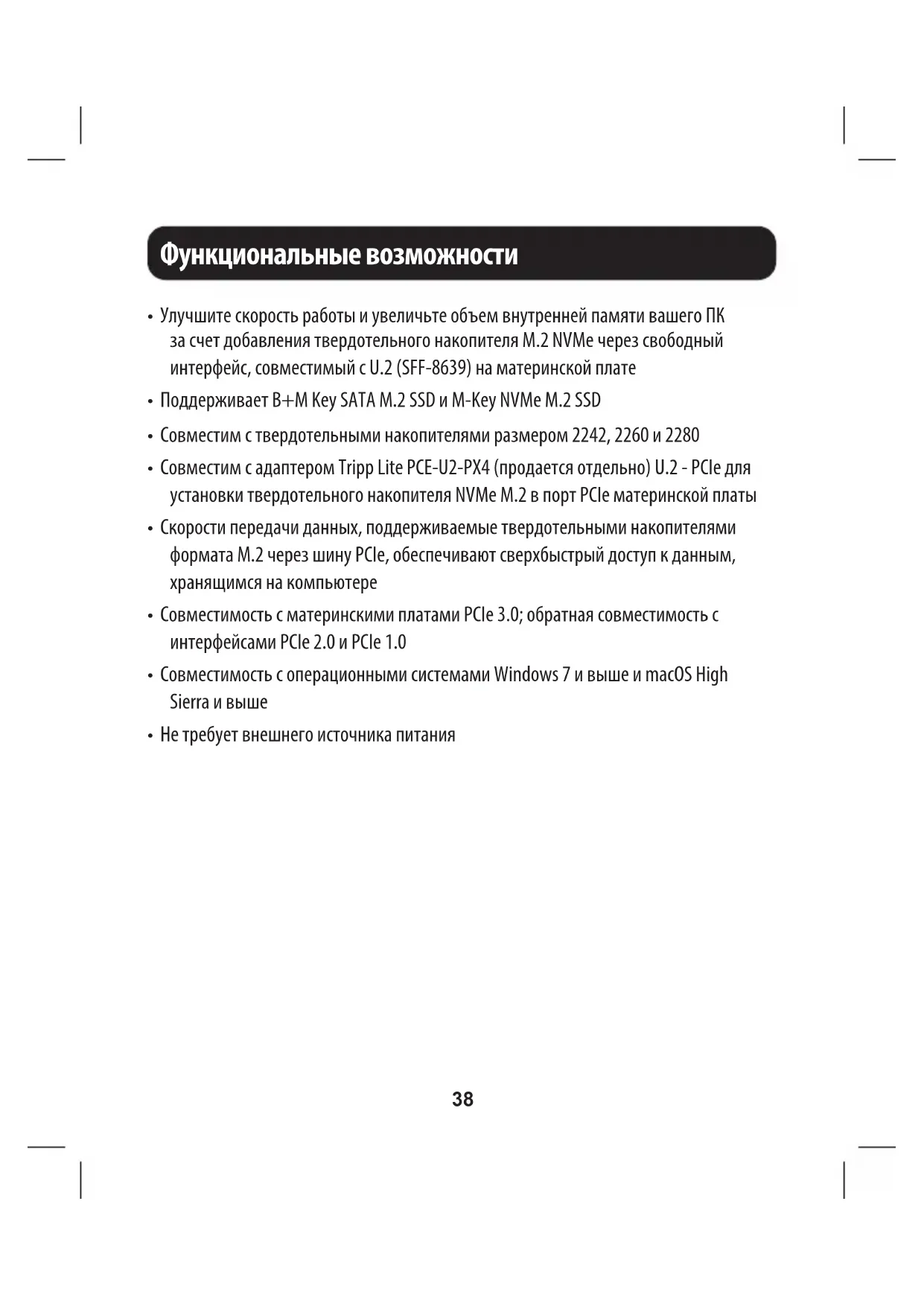

• Улучшите скорость работы и увеличьте объем внутренней памяти вашего ПК за счет добавления твердотельного накопителя M.2 NVMe через свободный интерфейс, совместимый с U.2 (SFF-8639) на материнской плате

• Поддерживает B+M Key SATA M.2 SSD и M-Key NVMe M.2 SSD

• Совместим с твердотельными накопителями размером 2242, 2260 и 2280

• Совместим с адаптером Tripp Lite PCE-U2-PX4 (продается отдельно) U.2 - PCIe для установки твердотельного накопителя NVMe M.2 в порт PCIe материнской платы

• Скорости передачи данных, поддерживаемые твердотельными накопителями формата M.2 через шину PCIe, обеспечивают сверхбыстрый доступ к данным, хранящимся на компьютере

• Совместимость с материнскими платами PCIe 3.0; обратная совместимость с интерфейсами PCIe 2.0 и PCIe 1.0

• Совместимость с операционными системами Windows 7 и выше и macOS High Sierra и выше

• Не требует внешнего источника питания Функциональные возможности39

• Адаптер P970-U2M2 M.2 - U.2 PCIe NVMe SSD

• Монтажные приспособления SSD

• Краткое руководство пользователя

• Компьютер со свободным портом U.2 на материнской плате (или адаптером M.2 - U.2 (например, Tripp Lite PCE-U2-PX4) продается отдельно. Подробности см. на сайте tripplite.com.)

• B-Key или B+M Key SATA M.2 SSD или M-Key NVMe M.2 SSD

• Компьютер с ОС Windows 7 или выше или macOS High Sierra и выше Дополнительное оборудование

• Адаптер PCE-U2-PX4 U.2 - PCIe (продается отдельно) Coдержимое упакoвки Cиcтемные требования40 Примечания:

• Приведенные ниже схемы установки и инструкции относятся к модели P970-U2M2, используемой совместно с адаптером Tripp Lite PCE-U2-PX4 U.2 - PCIe (продается отдельно) для установки модуля M.2 в порт PCIe компьютера. Устройство модели P970-U2M2 может использоваться непосредственно с материнской платой, оснащенной свободным портом U.2 или другими док-станциями M.2-U.2.

• Карты PCI Express чувствительны к воздействию статического электричества и требуют надлежащего обращения. При работе обязательно следует использовать антистатический браслет (типа Tripp Lite P999-000, продается отдельно) или аналогичное заземляющее приспособление.

• При установке карты соблюдайте осторожность. Удерживайте ее за края, а не за интерфейсные разъемы.

• При отсоединении накопителя необходимо выполнить все этапы отключения, установленные для используемой операционной системы и обеспечивающие безопасное отсоединение. Отсоединение накопителя без предварительного отключения от системы может привести к потере или повреждению хранящихся на нем данных.

• Если накопитель еще не отформатирован, то сначала необходимо отформатировать его с использованием установленной на компьютере утилиты Disk Management, обеспечивающей копирование файлов и доступ к ним.

M.2 B-KEY U.2 транспортный

1. Подключите твердотельный накопитель M-Key M.2 и/или B-Key M.2 SSD или B+M

Key SSD к соответствующим слотам устройства мод. P970-U2M2.

2. Зафиксируйте твердотельный накопитель с помощью поставляемого в

комплекте монтажного оборудования.42

3. Вставьте разъем U.2 устройства модели P970-U2M2 во входной слот

U.2 устройства PCE-U2-PX4 (продается отдельно). Во избежание выхода оборудования из строя в результате статического разряда или неправильного обращения обязательно следуйте указаниям, изложенным в примечаниях

Примечание. Устройство мод. P970-U2M2 вставляется в слот U.2 устройства PCE-U2-PX4 таким образом, чтобы твердотельный накопитель M.2 был направлен

Разъем U.2 Интерфейс SATA Интерфейс PCIe×443

4. Закрепите устройство P970-U2M2 с помощью PCE-U2-PX4 и монтажного

оборудования, поставляемого в комплекте с устройством PCE-U2-PX4 (продается

5. Выключите компьютер и отсоедините шнур питания. Затем отключите все

периферийные устройства (монитор, клавиатуру, мышь и пр.).

6. Снимите крышку с ПК для нахождения материнской платы и доступных портов

7. Вставьте интерфейс PCIe x4 устройства PCE-U2-PX4 в открытый порт PCI Express

материнской платы компьютера.

8. Подключите 7-контактный кабель SATA, поставляемый в комплекте с

устройством PCE-U2-PX4, между интерфейсным портом SATA устройства PCE-U2-PX4 и 7-контактным портом SATA на материнской плате компьютера.45 Порядок монтажа

9. Закрепите полнопрофильный держатель устройства PCE-U2-PX4 на место

в вертикальной панели компьютера с помощью винтов для крепления держателей, поставляемых в комплекте с устройством PCE-U2-PX4 (если применимо).

10. Наденьте кожух обратно на компьютер и снова подсоедините шнуры к нему

питания и периферийные устройства.

11. Адаптер готов к использованию.46

Порядок эксплуатации

1. После повторного включения компьютера найдите системный инструмент

«Управление компьютером» и перейдите в выпадающее меню «Управление диском» чтобы найти новый диск.

2. Перед форматированием нового диска обязательно удалите его том.

3. Щелкните правой кнопкой мыши по внешнему диску, который вы хотите

отформатировать. Нажмите на «Новый простой том».

4. Следуйте инструкциям на экране, выбрав размер раздела, и нажмите «Далее»

5. Новый том жесткого диска будет найден в списке мест расположения

накопителей на вашем компьютере.

6. После обнаружения он готов к использованию.47

Технические характеристики Разъем накопителя U.2 SFF-8639 - M.2 NVMe/SATA Разъем карты PCIe PCIe X4 Поддерживаемые типы твердотельных накопителей B-Key, B+M Key или M-Key (NVMe) M.2 Поддерживаемые размеры

M.2 2242, 2260 или 2280 Диапазон рабочих температур От 10°C до 70°C Диапазон температур хранения От 0°C до 65°C Oтнoсительная влажнoсть Относительная влажность от 10 до 80% (без образования конденсата) Габаритные размеры (Д x Ш x В) 99 x 66 x 5,5 мм Сведения о сертификации FCC, CE Поддерживаемые операционные

Windows (7, 8.1, 10, 11), Mac (Mac OS High Sierra и выше; предыдущие версии Mac OS не поддерживают NVMe)48 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 22-06-268 934590_RevA Гарантийные обязательства ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 1 ГОД Компания Tripp Lite гарантирует отсутствие дефектов в материалах и технологиях в течение одного года от даты первой продажи. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RМА ― разрешение на возврат материалов) от компании Тripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Тripp Lite или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а тaкже видоизмененное каким бы то ни было oбразом.
