Type de produit	Adaptateur M.2 vers U.2 pour SSD
Marque	Tripp Lite
Modèle	P970U2M2
Connecteur côté U.2	SFF-8639
Connecteur côté M.2	M.2 (B, B+M, M Key)
Types de SSD supportés	SATA M.2 et NVMe M.2
Tailles de SSD supportées	2242, 2260, 2280
Dimensions (L x l x H)	99 x 66 x 5,5 mm
Température de fonctionnement	10 à 70 °C
Température de stockage	0 à 65 °C
Humidité relative	10 à 80% sans condensation
Certifications	FCC, CE
Systèmes d'exploitation supportés	Windows 7, 8.1, 10, 11 ; macOS High Sierra et versions ultérieures
Garantie	1 an limitée
Alimentation	Aucune alimentation externe requise
Contenu du colis	Adaptateur, quincaillerie de montage, guide de démarrage rapide
Compatibilité	Cartes mères avec port U.2 ou adaptateur PCE-U2-PX4 (vendu séparément)
Entretien et nettoyage	Aucun entretien particulier ; éviter la poussière et l'humidité
Sécurité	Utiliser un bracelet antistatique lors de la manipulation pour éviter les décharges électrostatiques
Pièces détachées et réparabilité	Non disponibles séparément ; contacter le fabricant pour tout problème

FOIRE AUX QUESTIONS - P970U2M2 Tripp Lite

Quels types de SSD M.2 sont compatibles avec le P970U2M2 ?

L'adaptateur prend en charge les SSD M.2 SATA (format B et B+M Key) ainsi que les SSD M.2 NVMe (format M Key).

Comment installer un SSD M.2 sur l'adaptateur ?

Insérez le SSD dans le connecteur M.2 correspondant (B, B+M ou M) en alignant l'encoche, puis fixez-le avec la vis de montage fournie.

Puis-je utiliser cet adaptateur directement sur une carte mère sans adaptateur supplémentaire ?

Oui, si votre carte mère dispose d'un port U.2 (SFF-8639) natif. Sinon, vous aurez besoin d'un adaptateur U.2 vers PCIe comme le PCE-U2-PX4 de Tripp Lite (vendu séparément).

Quels systèmes d'exploitation sont pris en charge ?

L'adaptateur est compatible avec Windows 7 et versions ultérieures (8.1, 10, 11) ainsi qu'avec macOS High Sierra et versions ultérieures. Les anciennes versions macOS ne supportent pas NVMe.

Comment formater un nouveau SSD sous Windows ?

Allez dans Gestion de l'ordinateur > Gestion des disques. Supprimez le volume existant, faites un clic droit sur le disque non alloué, sélectionnez Nouveau volume simple, suivez les instructions et choisissez la taille de partition.

Que faire si le SSD n'est pas reconnu par l'ordinateur ?

Vérifiez d'abord que le SSD est correctement inséré et fixé. Assurez-vous que le port U.2 ou l'adaptateur PCIe est bien branché. Sous Windows, ouvrez Gestion des disques pour initialiser et formater le disque. Si le problème persiste, testez le SSD sur un autre port ou adaptateur.

Y a-t-il besoin d'une alimentation externe pour cet adaptateur ?

Non, l'adaptateur est alimenté directement par le port U.2 ou PCIe. Aucune alimentation externe n'est requise.

Quelles sont les dimensions des SSD supportés ?

L'adaptateur est compatible avec les formats M.2 2242, 2260 et 2280 (les deux derniers chiffres indiquent la longueur en mm).

Quelle est la garantie du produit ?

Tripp Lite offre une garantie limitée d'un an à compter de la date d'achat, couvrant les défauts de matériel et de fabrication.

Puis-je utiliser cet adaptateur avec un Mac ?

Oui, l'adaptateur est compatible avec macOS High Sierra et versions ultérieures. Assurez-vous que votre Mac dispose d'un port U.2 ou utilisez un adaptateur PCIe externe.

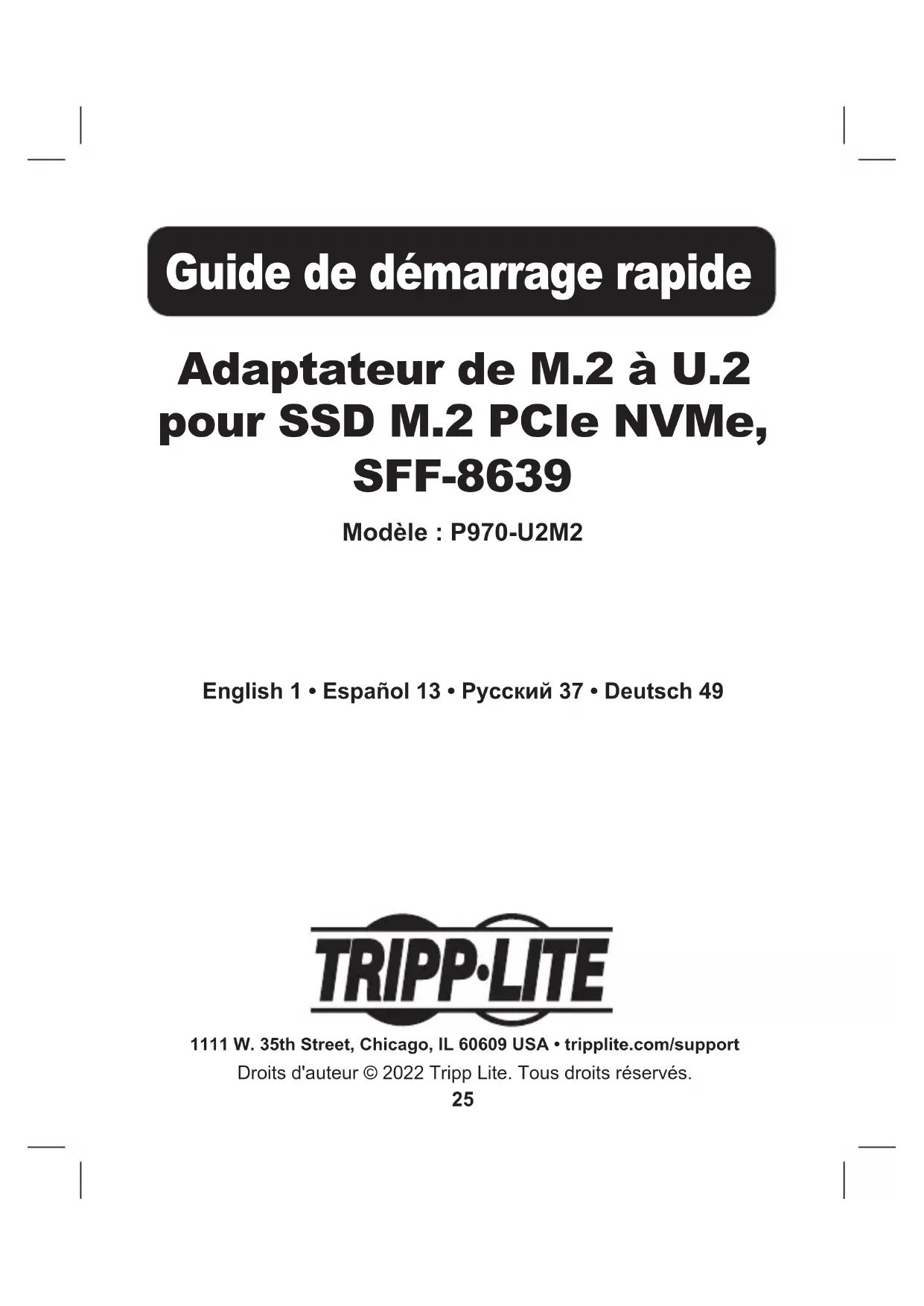

MODE D'EMPLOI P970U2M2 Tripp Lite

Adaptateur de m.2 à u.2 pour SSD m.2 pcie nvme, sff-8639

Modèle : P970-U2M2

Anglais 1 • Espagnol 13 • Pologne 37 • Allemand 49

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Caractéristiques

• Améliore la vitesse du PC et augmente le stockage interne en ajoutant un SSD M.2 NVMe via une interface compatible U.2 (SFF-8639) disponible sur la carte mère
• Prend en charge B+M Key SATA M.2 SSD et M-Key NVMe M.2 SSD
• Compatible avec les tailles SSD 2242, 2260 et 2280
• Compatible avec l'adaptateur PCE-U2-PX4 de Tripp Lite (vendu séparément) de U.2 à PCIe pour assembler un SSD NVMe M.2 dans le port PCIe d'une carte mère
• Les vitesses PCIe M.2 SSD fournissant un accès ultra rapide aux données à un ordinateur.
• Compatible avec des cartes-mères PCIe 3.0; rétrocompatible avec PCIe 2.0 et PCIe 1.0
• Compatible avec Windows 7 et les versions ultérieures et macOS High Sierra et les versions ultérieures
• Aucune alimentation externe requise

Contenu de l'emballage

Adaptateur SSD de P970-U2M2 M.2 à U.2 PCIe NVMe - Quincaillerie de montage SSD - Guide de démarrage rapide

Configuration requise

• Ordinateur avec un port U.2 disponible sur sa carte mère (ou un adaptateur de M.2 à U.2, comme la PCE-U2-PX4 de Tripp Lite, vendu séparément. Consulter triplite.com pour plus de détails.)
• B-Key ou B+M Key SATA M.2 SSD ou M-Key NVMe M.2 SSD
• Ordinateur exécutant Windows 7 ou une version plus récente, ou macOS High Sierra et une version plus récente

Matériel en option

• Adaptateur de PCE-U2-PX4 de U.2 à PCIe (vendu séparation)

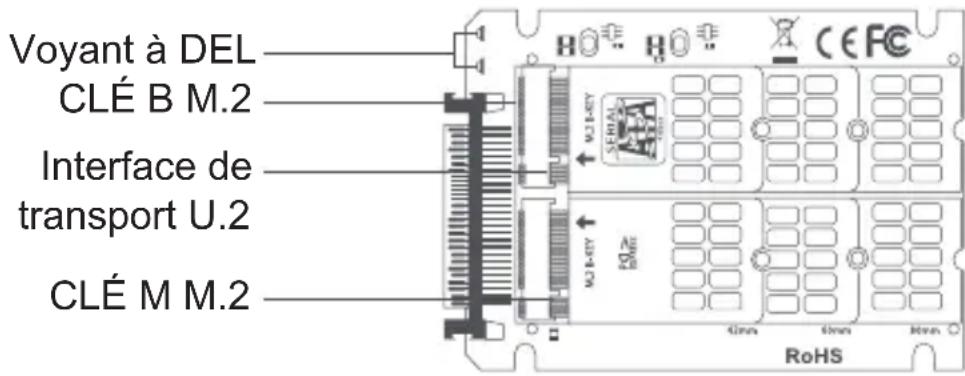

Remarques :

• Les schémas et les instructions d'installation suivants se réfèrent à l'adaptateur P970-U2M2 utilisé avec la PCE-U2-PX4 de U.2 à PCIe de Tripp Lite (vendu séparément) pour établir un module M.2 dans le port PCIe d'un ordinateur. Le P970-U2M2 peut être utilisé directement avec une carte mère qui comporte un port U.2 disponible ou d'autres stations d'accueil de M.2 à U.2.
• Les cartes PCI Express sont des dispositifs sensibles à l'électricité statique qui exigent une manutention ajustée. Un bracelet antistatique ESD (comme le P999-000 de Tripp Lite, vendu séparément) ou un dispositif semblable devrait toujours être utilisé lors de la manutention.
• Manipuler la carte avec soin lors de l'installation. La maintenir par les bords et non par les connecteurs de l'interface.
• Au moment de débrancher le lecteur, s'assurer de suivre les étapes de déconnexion appropriées pour le système d'exploitation pour un débranchement sans risque. Retirer le lecteur avant une déconnexion appropriée pourrait entraîner la perte ou la corruption des données stockées sur le lecteur.
• Si le lecteur n'a pas encore été formaté, il doit d'abord être formaté en utilisant l'utilitaire Disk Management de l'ordinateur pour copier et accéder aux fichiers.

Installation

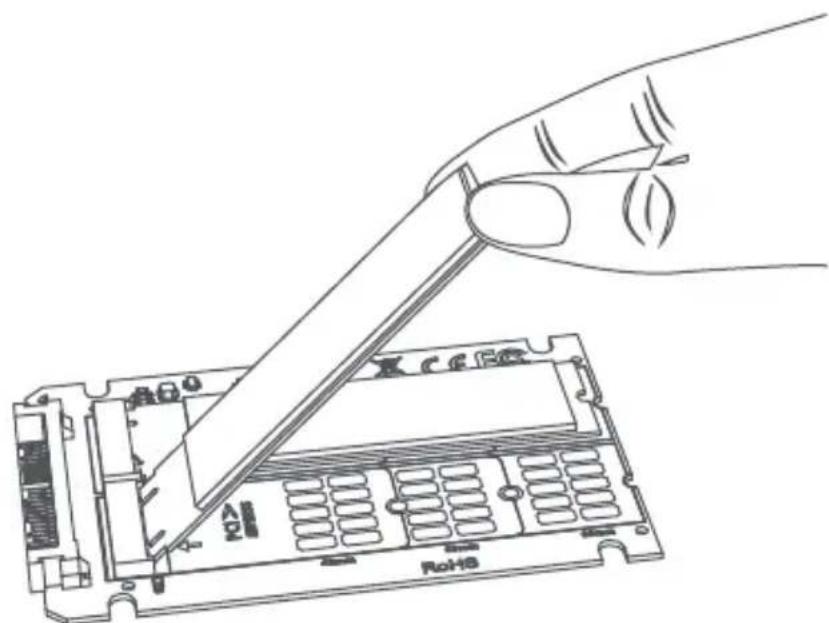

1. Raccorder une clé M M.2 et/ou une clé B M.2 SSD ou une clé B+M SSD aux fentes appropriées sur la P970-U2M2.

1. Fixer le SSD en place en utilisant la quincaillerie de montage SSD incluse.

Installation

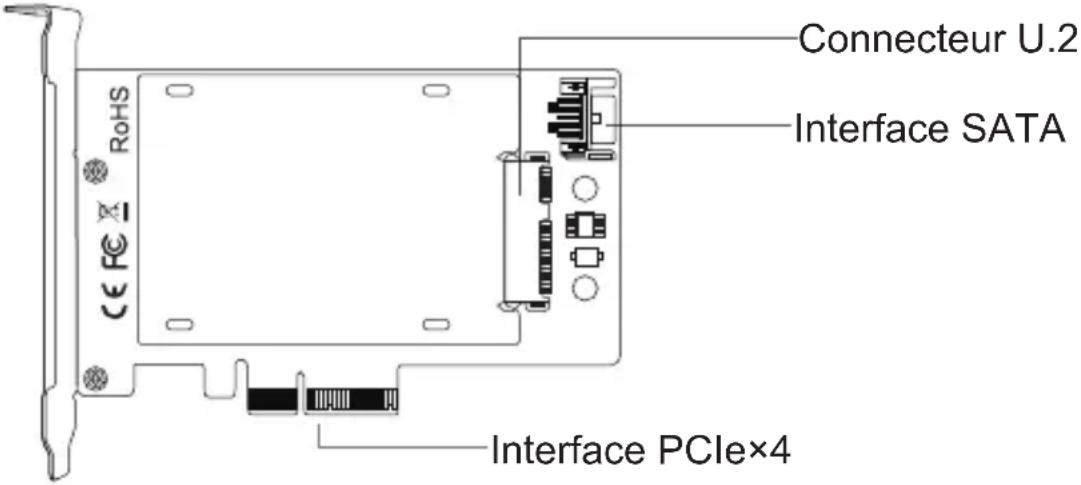

1. Raccorder le connecteur U.2 de la P970-U2M2 à la fente d'entrée U.2 de la PCE-U2-PX4 (vendu séparément). S'assurer de respecter les instructions des remarques ci-dessus pour s'assurer que l'équipement n'est pas endommagé par une décharge statique ou une manipulation inappropriée.

Remarque: Le P970-U2M2 s'insère dans la fente U.2 de la PCE-U2-PX4 avec le(s) SSD(s) M.2 tourné(s) vers le bas.

Installation

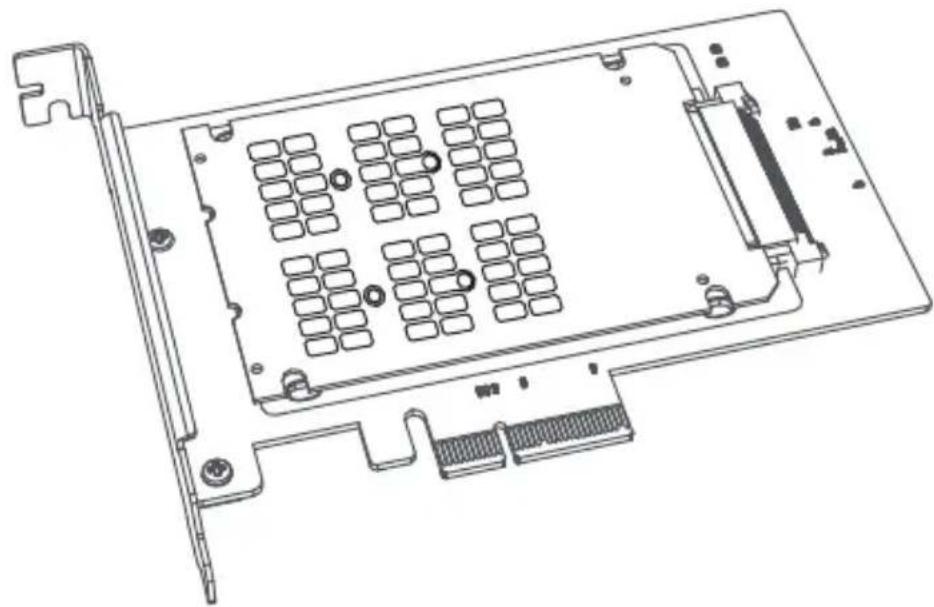

1. Fixer le P970-U2M2 en place avec le PCE-U2-PX4 en utilisant la quincaillerie de montage incluse avec le PCE-U2-PX4 (vendu séparément).

1. Mettre l'ordinateur souhaité hors tension, puis débrancher son cordon d'alimentation. Débrancher ensuite tous les périphériques (moniteur, clavier, souris, etc.).
2. Retirer le couvercle de l'ordinateur pour trouver la carte mère et les ports PCI Express disponibles.

Installation

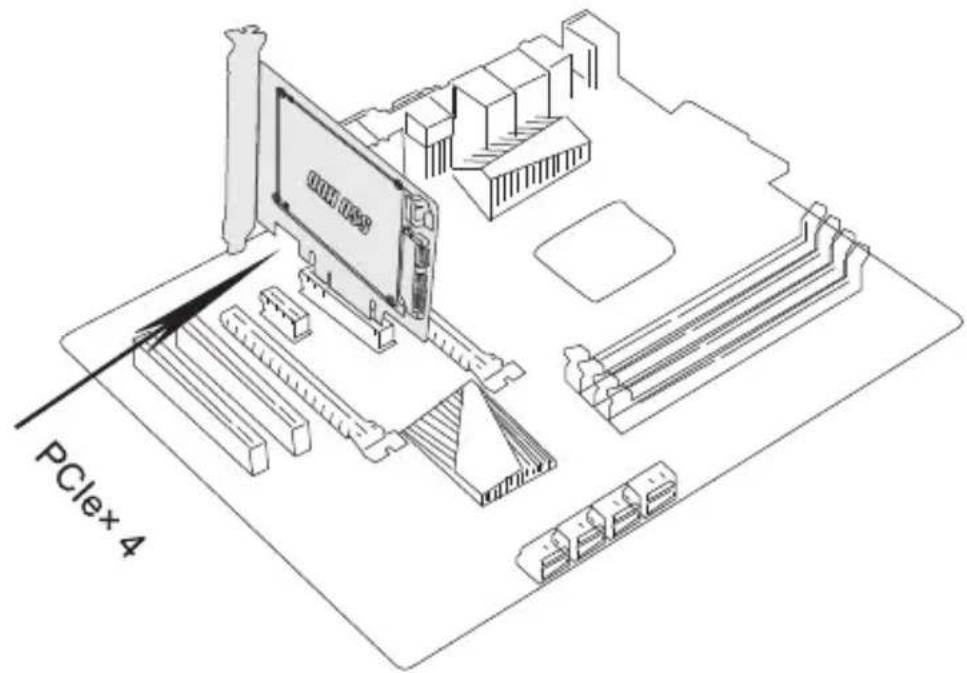

1. Insérer l'interface PCIe x4 de la PCE-U2-PX4 dans le port PCI Express ouvert de la carte mère de l'ordinateur.

1. Raccorder le câble SATA à 7 broches inclus avec la PCE-U2-PX4 entre le port d'interface SATA sur la PCE-U2-PX4 et le port SATA à 7 broches sur la carte mère de l'ordinateur.

Installation

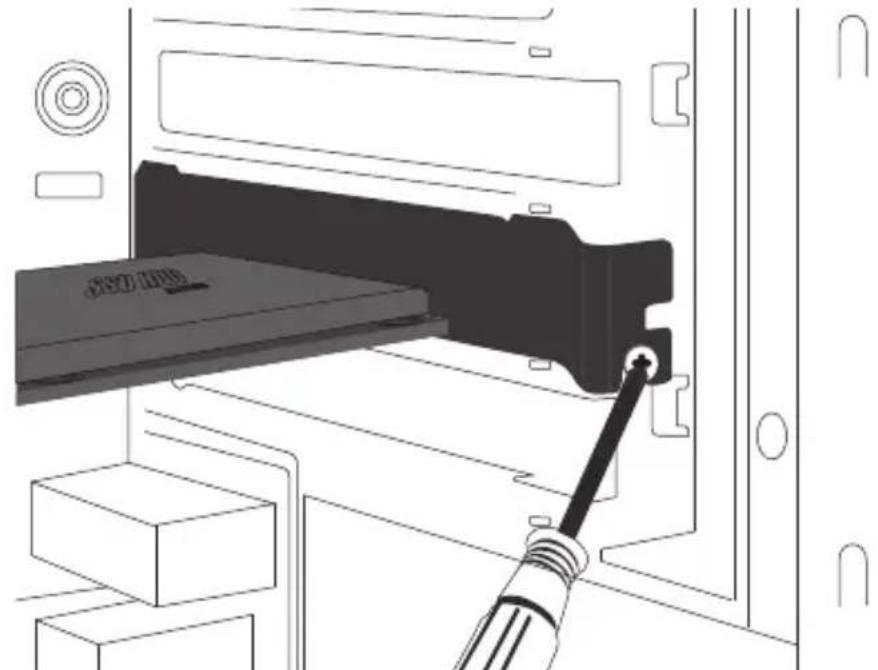

1. Fixer le support à profil complet de la PCE-U2-PX4 en place dans le panneau de la tour de l'ordinateur en utilisant les vis de support incluses avec la PCE-U2-PX4 (le cas échéant).

1. Remetre le couvercle sur l'ordinateur, puis rebrancher ses cordons d'alimentation et tout l'équipement périphérique.
2. L'adaptateur est maintenant prêt à être utilisé.

Fonctionnement

1. Après avoir remis l'ordinateur sous tension, trouver l'outil système « Computer Management » (gestion de l'ordinateur), puis se rendre au menu déroulant « Disk Management » (gestion du disque) pour trouver le nouveau disque.
2. Avant de formater le nouveau disque, s'assurer de supprimer le volume.
3. Cliquer à droite sur le disque externe à formater. Cliquer sur « New Simple Volume » (nouveau volume simple).
4. Suivre les instructions à l'écran, choisir la taille de la partition, puis cliquer sur « Next » (suivant) pour terminer.
5. Le volume du nouveau disque dur se trouve dans la liste des emplacements des lecteurs de l'ordinateur.
6. Une fois trouvé, il est prêt à être utilisé.

Caractéristiques techniques

Connexion du lecteur U.2	FF-8639 à M.2 NVMe/SATA
Connexion de la carte PCIe	PCIe X4
SSD pris en charge Clé B,	clé B+M ou clé M (NVMe) M.2
Dimensions du lecteur pris en charge	M.2 2242, 2260 ou 2280
Plage de températures de fonctionnement	10 à 70 °C (50 à 158 °F)
Plage de températures d'entreposeage	0 à 65 °C (32 à 149 °F)
Humidité relative 10 à 80 %	HR, sans condensation
Dimensions de l'appareil [L x I x H]	99 x 66 x 5,5 mm (3,9 x 2,6 x 0,22 po)
Certifications FCC, CE
Systèmes d'exploitation pris en charge	Windows (7, 8.1, 10, 11), Mac (macOS High Sierra et versions ultérieures; les anciennes versions macOS ne prennant pas en charge NVMe)

Garantie limitee de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matériel et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PREVUS PAR LES PRESENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
