BEDIENUNGSANLEITUNG P970U2M2 Tripp Lite

M.2-zu-U.2-Adapter für M.2 PCIe NVMe SSD, SFF-8639

Modell: P970-U2M2

English 1 • Espanol 13 • Français 25 • Pycckn 37

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Ausstattung

• Erhöhen Sie die Geschwindigkeit Ihres PCs und vergroßern Sie den internen Speicher, indem Sie eine M.2 NVMe SSD über eine verfügbarbare U.2-kompatible (SFF-8639) Schnittstelle auf Ihr Motherboard hinzufügen
• Unterstützung B+M Key SATA M.2 SSD und M-Key NVMe M.2 SSD
• Kompatibel mit SSD-Größen 2242, 2260 und 2280
• Kompatibel mit dem PCE-U2-PX4 (separate erhältlich) U.2-zu-PCIe-Adapter von Tripp Lite, um ein NVMe M.2 SSD in einen PCIe-Anschluss des Motherboards zu montieren
• PCIe M.2 SSD-Geschwindigkeitenieten ultraschnellen Datenzugriff auf ihren Computer
• Kompatibel mit PCIe 3.0 Motherboards; abwärtskompatibel mit PCIe 2.0 und PCIe 1.0
• Kompatibel mit Windows 7 und höher sowie macOS High Sierra und höher
• Keine externe Stromversorgung erforderlich

Lieferumfang

P970-U2M2 M.2-zu-U.2 PCIe NVMe SSD-Adapter
SSD-Montageteile
- Kurzanleitung

Systemanforderungen

• Computer mit einem verfügbaren U.2-Anschluss auf dem Motherboard (oder M.2-zu-U.2-Adapter, z. B. PCE-U2-PX4 von Tripp Lite, separat erhaltlich. Weitere Informationen finden Sie auf triplite.com.)
• B-Key oder B+M Key SATA M.2 SSD oder M-Key NVMe M.2 SSD
• Computer mit Windows 7 und/higher oder acOS High Sierra und höher

Optionale Hardware

• PCE-U2-PX4 U.2-zu-PCIe-Adapter (separatehaltlich)

Installation

Hinweise:

• Die folgenden Installationsdiagramme und Anweisungen beziehen sich auf das P970-U2M2, das mit dem PCE-U2-PX4 U.2-zu-PCIe-Adapter von Tripp Lite (separatehältlich) verwendet wird, um ein M.2-Modul im PCIe-Anschluss eines Computers einzurichten. Das P970-U2M2 kann direkt mit einem Motherboard verwendet werden, das über einen U.2-Anschluss oder andere M.2-zu-U.2-Docks verfügt.
• PCI Express-Karten sind statisch empfindliche Geräte, die eine ordnungsgemäße Handhabung erfordern. Bei der Handhabung sollen immer ein ESD-Antistatikarmband (z. B. das P999-000 von Tripp Lite, separat erhaltlich) oder ein ähnliches Gerät verwendet werden.
• Gehen Sie bei der Installation vorsichtig mit der Karte um. Halten Sie die Karte an den Kanten und nicht an den Schnittstellenanschlüssen.
• Wenn Sie das Laufwerk abkoppeln, führen Sie die richtigen Schritte Ihr's Betriebssystems aus, um es sicher zu entfernen. Das Entfern den Laufwerks vor der ordnungsgemäßen Abkopplung kann dazu führen, dass auf dem Laufwerk gespeicherte Daten verlorengehen oder beschädigt werden.
• Wenn das Laufwerk nicht formatiert wurde, * müssen Sie es zunachst mit dem Datenträger-Verwaltungsprogramm Ihr's Computers formatieren, um Dateien zu kopieren und auf diese zuzugreifen.

Installation

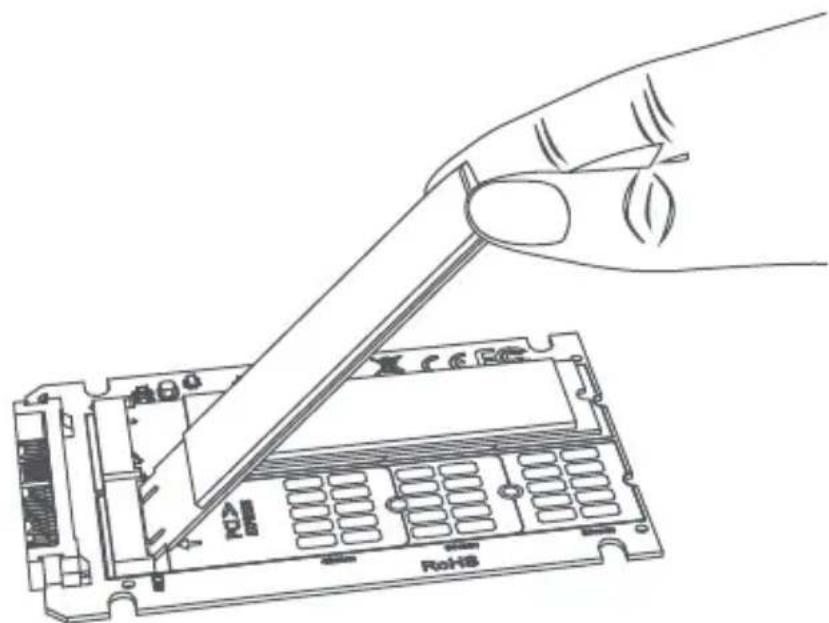

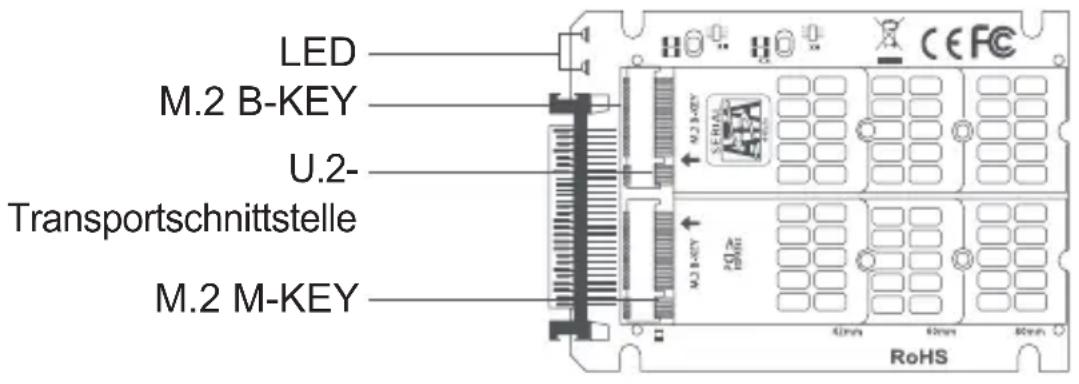

1. Schreiben Sie ein M-Key M.2 und/oder B-Key M.2 SSD oder B+M Key SSD an die entsprechenden Steckplätze auf dem P970-U2M2 an.

1. Befestigen Sie das SSD mit den im Lieferumfang enthaltenen SSD-Montageteilen.

Installation

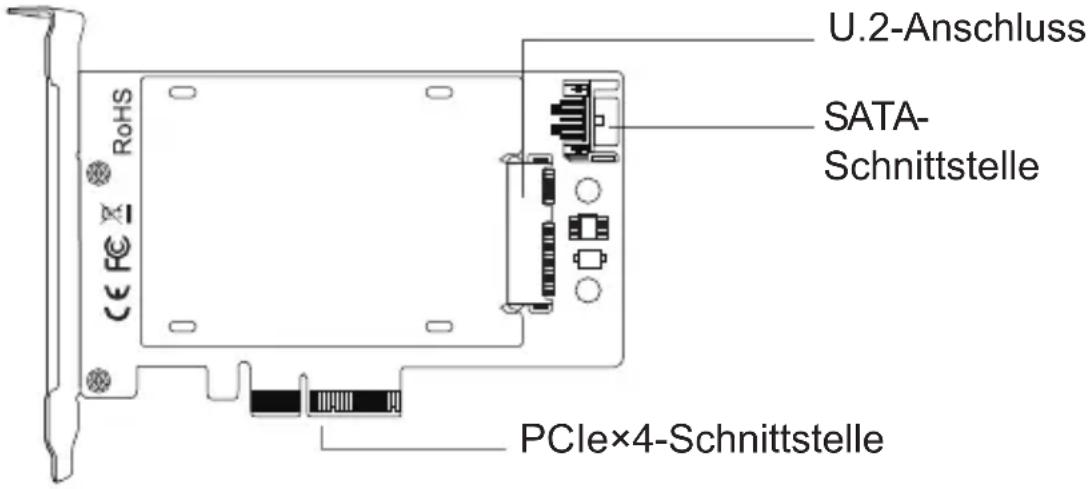

1. Schließen Sie den U.2-Anschluss des P970-U2M2 an den U.2-Eingangssdeckplatz des PCE-U2-PX4 (separatehältlich) an. Folgen Sie den Anweisungen in den obigen Hinweisen, um sicherzustellen, dass das Gerät nicht durch staticiche Entladung oder unsachgemäße Handhabung beschädigt wird.

Hinweis: Das P970-U2M2 wird in den U.2-Steckplatz des PCE-U2-PX4 eingesetzt, wobei die M.2 SSD(s) nach unten zeigen.

Installation

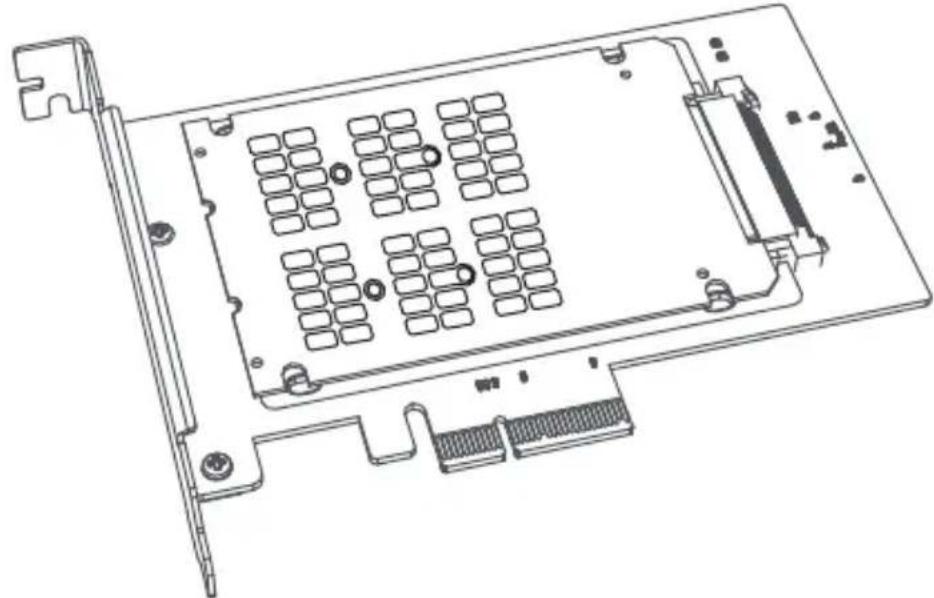

1. Befestigen Sie das P970-U2M2 mit dem PCE-U2-PX4 unter Verwendung der Montageteile, die im Lieferumfang des PCE-U2-PX4 enthalten sind (separatehaldlich).

1. Schalten Sie den gewünschten Computer aus und stecken Sie das Stromkabel aus. Trennen Sie dann alle Peripheriegeräte (Monitor, Tastatur, Maus usw.).

2. Entfernen Sie die Abdeckung von Ihrm PC, um das Motherboard und die verfügbaren PCI Express-Anschlüsse offenzulegen.

Installation

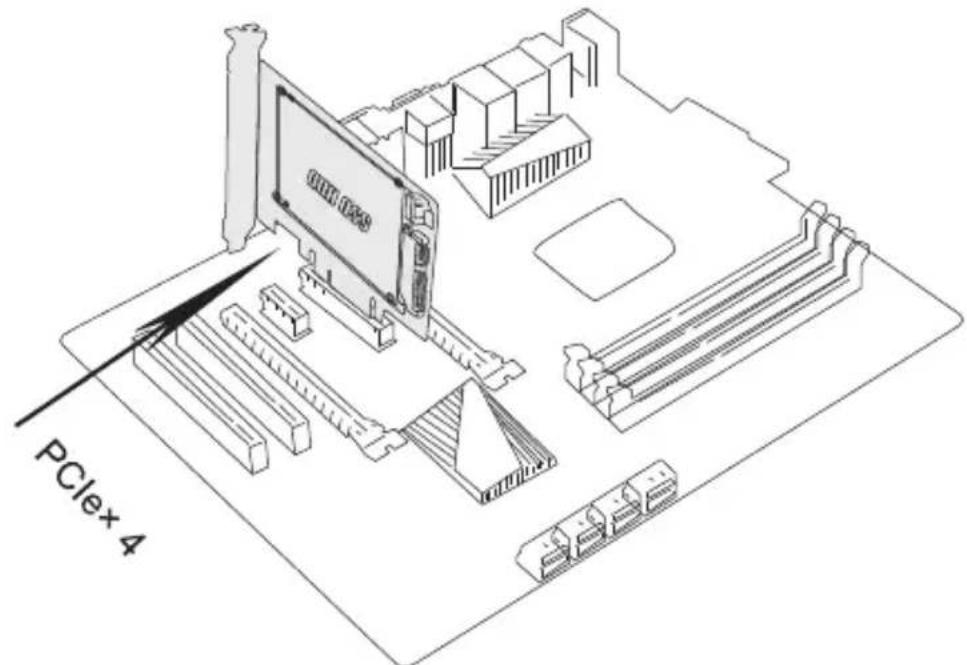

1. Stecken Sie die PCIe x4-Schnittstelle des PCE-U2-PX4 in den offenen PCI Express-Anschluss auf dem Motherboard des Computers.

1. Schließen Sie das 7-polige SATA-Kabel, das im Lieferumfang des PCE-U2-PX4 enthalten ist, zwischen dem SATA-Schnittstellenanschluss des PCE-U2-PX4 und dem 7-poligen SATA-Anschluss auf dem Motherboard des Computers an.

Installation

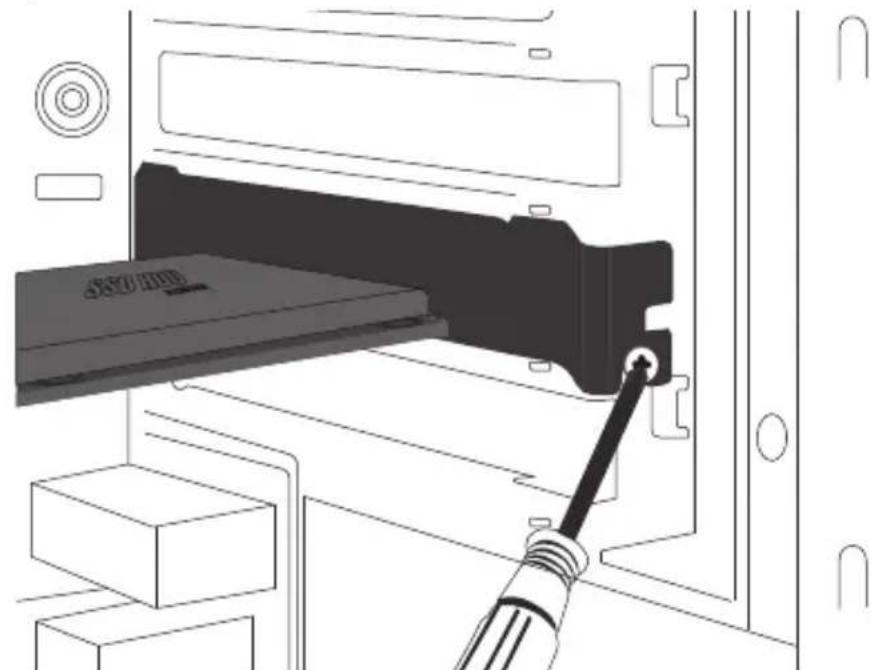

1. Befestigen Sie die Vollprofil-Halterung des PCE-U2-PX4 mit den im Lieferumfang des PCE-U2-PX4 enthaltenen Halterungsschrauben (falls zutreffend) in die Turmplatte des Computers.

1. Bringen Sie die Abdeckung wieder am Computer an und stecken Sie das Stromkabel und die Peripheriegeräte wieder ein.

2. Ihr Adapter ist jetzt einsatzbereit.

Betrieb

1. Nachdem Sie den Computer wieder eingeschaltet haben, öffnen Sie das Systemtool „Computerverwaltung“ und gehen Sie zum ↓Downtown-Menu „Datenträgerverwaltung“, um den neuen Datenträger auszuwahlen.
2. Bevor Sie den neuen Datenträger formatieren, stellen Sie sicher, dass das Laufwerk gelöscht wird.
3. Klichen Sie mit der rechten Maustaste auf das Symbol für den externen Datenträger, den Sie formatieren möchten. Klichen Sie auf „Neues einfaches Laufwerk".
4. Folgen Sie den Anweisungen auf dem Bildschirm, wahren Sie die Partitionsgröse aus und klichen Sie zum Beenden auf „Weiter".
5. Das neue Festplattenlaufwerk befindet sich in der Liste der Laufwerkpfade auf Ihrtem Computer.
6. Sobald es gefunden wird, ist es einsatzbereit.

Technische Daten

Laufwerkverbindung U.2 SFF	8639 bis M.2 NVMe/ SATA
PCIe-Kartenanschluss PCIe X4
Unterstütztes SSD B-Key, B+	M Key oder M-Key (NVMe) M.2
Unterstützte Laufwerkgrößen	M.2 2242, 2260 oder 2280
Betriebstemperaturbereich 10	°C bis 70 °C
Lagertemperaturbereich 0 °C	bis 65 °C
Relative Feuchtigkeit 10 % bis	80 % rF, nicht kondensierend
Abmessungen der Einheit [L x B x H]	99 x 66 x 5,5 mm (3,9 x 2,6 x 0,22 Zoll)
Zertifizierungen FCC, CE
Unterstützte Betriebssysteme	Windows (7, 8.1, 10, 11), Mac (macOS High Sierra und höher; äther macOS- Versionen untersätzen NVMe nicht)

Garantie

1 JAHR EINGESCHRANKTE GARANTIE

Tripp Lite garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von Tripp Lite im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von Tripp Lite oder einem autorisierten

Tripp-Lite-Servicezentrum erhalten. Die Produkte müssen an Tripp Lite oder an ein autorisiertes Tripp-Lite-Servicezentrum unter Vorauszahlung der Transportkosten zusückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

Einige Staaten gestatten keine Beschänkung oder keinen Ausschluss stillschweigender Gewährleistungen; thereof kann es sein, dass die oben genannten Beschänkungen oder Ausschlüsse auf den Käfer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet Tripp Lite nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Die Verwendung these Gerats für Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
