BEDIENUNGSANLEITUNG MTB3DOCK04 Tripp Lite

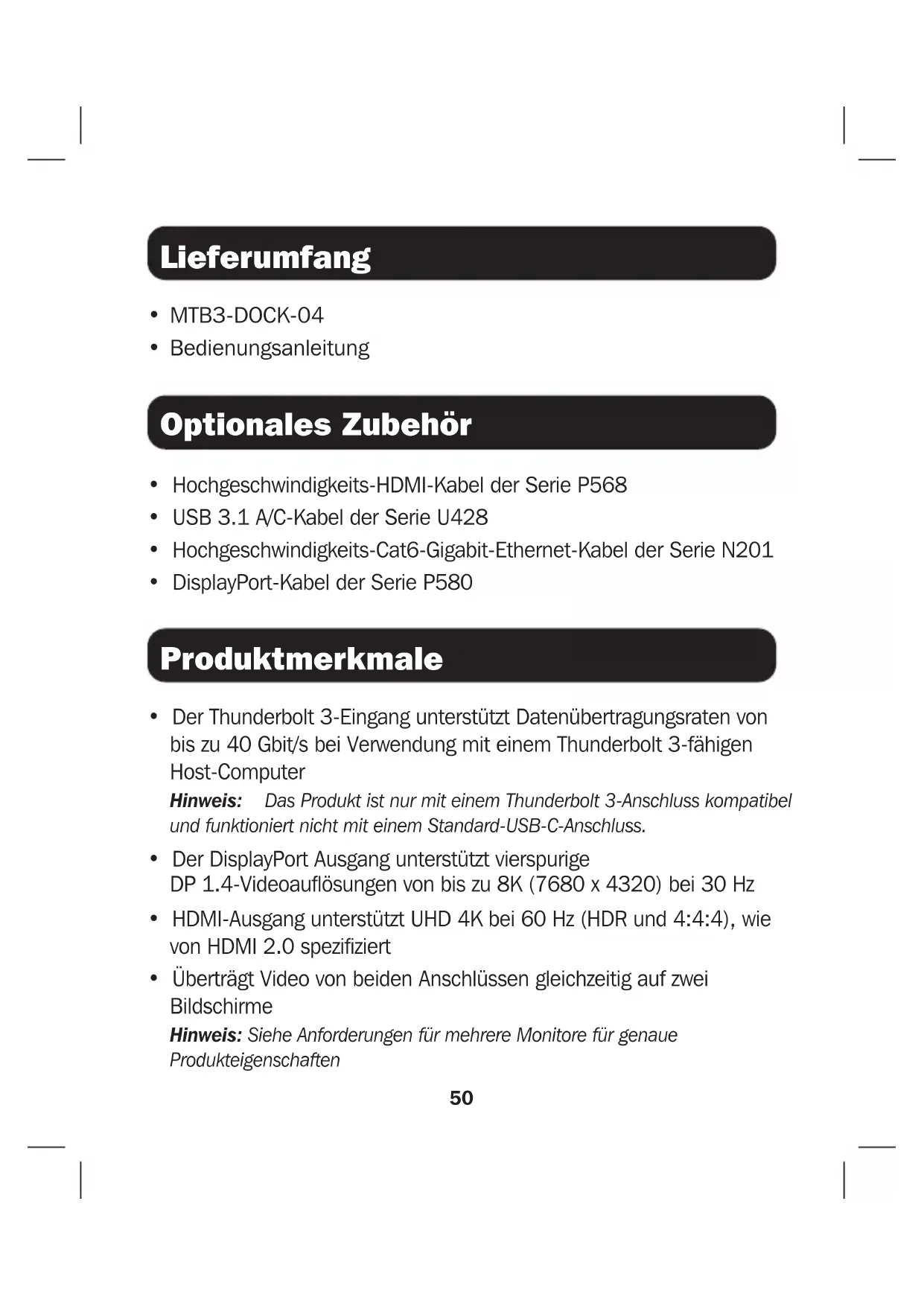

• Hochgeschwindigkeits-HDMI-Kabel der Serie P568

• USB 3.1 A/C-Kabel der Serie U428

• Hochgeschwindigkeits-Cat6-Gigabit-Ethernet-Kabel der Serie N201

• DisplayPort-Kabel der Serie P580

• Der Thunderbolt 3-Eingang unterstützt Datenübertragungsraten von bis zu 40 Gbit/s bei Verwendung mit einem Thunderbolt 3-fähigen Host-Computer Hinweis: Das Produkt ist nur mit einem Thunderbolt 3-Anschluss kompatibel und funktioniert nicht mit einem Standard-USB-C-Anschluss.

• Der DisplayPort Ausgang unterstützt vierspurige DP 1.4-Videoauflösungen von bis zu 8K (7680 x 4320) bei 30 Hz

• HDMI-Ausgang unterstützt UHD 4K bei 60 Hz (HDR und 4:4:4), wie von HDMI 2.0 spezifiziert

• Überträgt Video von beiden Anschlüssen gleichzeitig auf zwei Bildschirme Hinweis: Siehe Anforderungen für mehrere Monitore für genaue Produkteigenschaften Lieferumfang Optionales Zubehör Produktmerkmale51

• Quellcomputer mit Windows 10 oder Mac OS 10.15.3 und Thunderbolt 3-Anschluss

• Bildschirme mit DisplayPort und/oder HDMI-Eingang

• Ethernet-Netzwerk mit Geschwindigkeiten von bis zu 10/100/1000 Mbit/s (1 Gbit/s) Systemanforderungen Produktmerkmale

• RJ45-Anschluss unterstützt 10/100/1000 Mbit/s Gigabit-Ethernet- Geschwindigkeiten zum Anschluss an ein verkabeltes Netzwerk

• Zwei USB-3.2-Gen-2-Anschlüsse unterstützen jeweils 10 Gbit/s Datenübertragungsgeschwindigkeit für den Anschluss von USB-A- Peripheriegeräten

• Unterstützt den Eigenspeisungsmodus bei Verwendung des PD- Ladeanschlusses und den busgespeisten Modus bei Anschluss an den Host-Laptop oder Computer Hinweis: Die Produkteigenschaften variieren je nach Typ. Siehe Technische Datentabelle für die genauen Produkteigenschaften

• 3,5-mm-Audioanschluss ermöglicht den Anschluss von Lautsprechern oder Headsets

• USB-C-Stromversorgung-(PD)-3.0-Anschluss unterstützt 20 V 3 A (60 W) Leistungsausgang zum Aufladen des Host-Computers

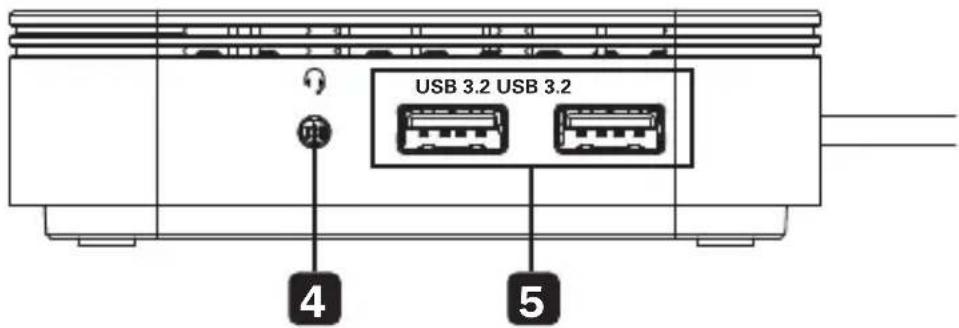

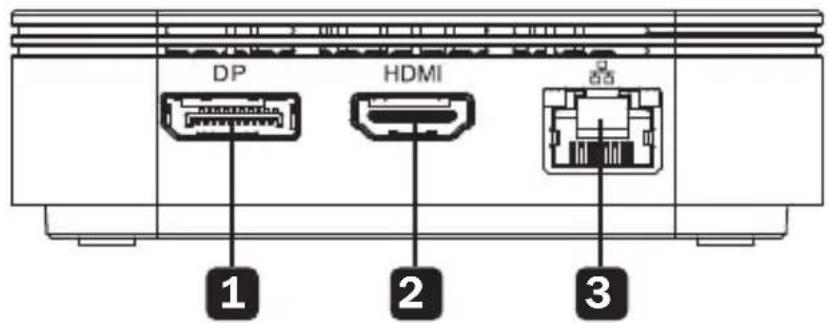

• Plug-and-Play-Betrieb ohne Software für eine einfache und schnelle Installation52 Vorderseite Rückseite Produktübersicht

USB-3.2-Gen-2-Typ-A-Anschlüsse

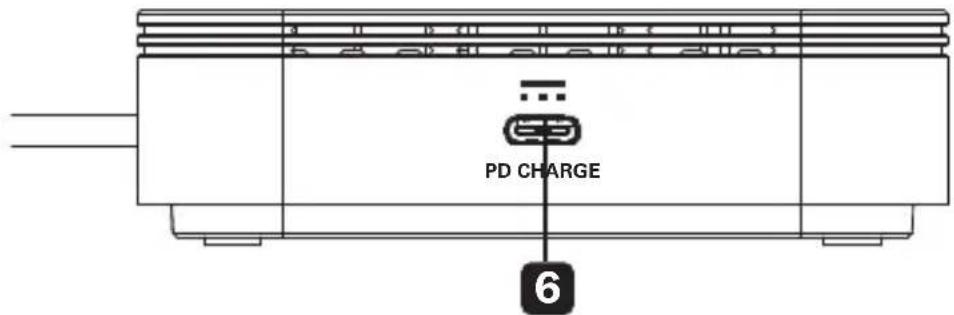

Seite Produktübersicht

Installation Hinweise:

• Die Dockingstation muss an einen zweckbestimmten Thunderbolt 3-Anschluss angeschlossen werden, um zu funktionieren. Die Dockingstation funktioniert nicht mit einem Standard-USB-C- Anschluss.

• Unterstützt den Anschluss von zwei Monitoren gleichzeitig: einen über DisplayPort und einen zweiten über HDMI. Weitere Informationen finden Sie im Abschnitt „Anforderungen für mehrere Monitore“.

• Im Abschnitt „Optionales Zubehör“ finden Sie empfohlene Kabel.

• Wenn sich das Dock im Eigenspeisungsmodus befindet, unterstützen beide USB-A-Anschlüsse volle USB-3.2-Gen-2-Geschwindigkeiten von bis zu 10 Gbit/s. Bei Verwendung des busgespeisten Modus unterstützt ein USB-3.2-Gen-2-Anschluss (bis zu 10 Gbit/s) und der andere unterstützt USB-2.0-Geschwindigkeiten in chronologischer Reihenfolge.

• Wenn die Docking-Station über UTP-Patch-Kabel an den USB-C- Anschluss des Host-Computers und an ein Netzwerk angeschlossen wird, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine automatische Verbindung hergestellt wird, kann sie über die Netzwerkeinstellungen des Host-Computers manuell hergestellt werden. Navigieren Sie z. B. auf einem Mac zum Abschnitt Netzwerk in den Systemeinstellungen, klicken Sie auf die Schaltfläche „Helfen Sie mir“, um zum Assistenten für die Netzwerkeinrichtung zu gelangen, und folgen Sie dann den Anweisungen, um eine Verbindung herzustellen.

1. Verbinden Sie den integrierten Thunderbolt 3-Stecker der

Dockingstation mit dem Thunderbolt 3-Anschluss Ihres Computers oder Laptops.55 Installation

2. Schließen Sie den DisplayPort-Ausgang mit einem vom

Benutzer bereitgestellten DisplayPort-Kabel an einen DisplayPort-Monitor an. UND/ODER

3. Schließen Sie den HDMI-Ausgang über ein vom Benutzer

bereitgestelltes HDMI-Kabel an einen HDMI-Monitor an. Hinweis: Die DisplayPort- und HDMI-Ausgänge können zur gleichzeitigen Übertragung von Video verwendet werden. Weitere Informationen finden Sie im Abschnitt „Anforderungen für mehrere Monitore“.

4. Schließen Sie einen externen Lautsprecher, ein Mikrofon,

ein Headset oder ein anderes Audiogerät an die 3,5-mm- Audiobuchse an.

5. Schließen Sie bis zu zwei USB-Peripheriegeräte an die USB-A-

6. Schließen Sie die RJ45-Buchse mit einem vom Benutzer

bereitgestellten UTP-Patch-Kabel an ein verkabeltes Gigabit- Ethernet-Netzwerk an56 Anforderungen für mehrere Monitor Das MTB3-DOCK-04 unterstützt den gleichzeitigen Anschluss eines DisplayPort-Monitors und eines HDMI-Monitors für duales 8K + 4K-Video über die Thunderbolt 3-Technologie. Beim gleichzeitigen Anschließen mehrerer Monitore sind folgende Einschränkungen zu berücksichtigen: Unterstützt der Quellcomputer DisplayPort 1.4 Alt-Modus? Beim Anschluss an eine Thunderbolt 3-Quelle, die den DisplayPort Alt-Modus unterstützt, werden die EDID-Informationen beider angeschlossener Monitore vom Computer gelesen und erscheinen als separate Anzeigen, die im Spiegelmodus oder im erweiterten Modus angezeigt werden können. Der DisplayPort- Ausgang kann Videoauflösungen von bis zu 8K (7680 x 4320) bei 30 Hz erreichen, wenn er mit einem Thunderbolt 3-fähigen Quellcomputer und einem 8K DisplayPort-Kabel verwendet wird. Der HDMI-Ausgang unterstützt UHD 4K (3840 x 2160) bei 60 Hz bei Verwendung mit einem 4K-HDMI-Kabel. Beide Anschlüsse können gleichzeitig für duale Auflösungen von 8K + 4K verwendet werden. Unterstützt der Quellcomputer eine Thunderbolt 3-Verbindung? Das MTB3-DOCK-04 kann zur Videoübertragung von Quellcomputern verwendet werden, die über einen Thunderbolt 3-Anschluss verfügen. Die Dockingstation funktioniert nicht mit einem Standard-USB-C-Anschluss. Stellen Sie vor der Verwendung sicher, dass Ihr Computer oder Laptop über einen zweckbestimmten Thunderbolt 3-Anschluss verfügt.57 Technische Daten Eingangssteckverbinder Thunderbolt Thunderbolt 3 Typ-C (Stecker) Ausgangssteckverbinder DisplayPort DisplayPort (Buchse) HDMI HDMI (Buchse) USB (x2) USB-3.2-Gen-2-Typ-A- Anschlüsse (Buchse) PD-Aufladung USB-C-PD-3.0-Aufladung (Buchse) Audio 3,5 mm (Buchse) Bildschirm-Spezifikationen DisplayPort 8K (7680 x 4320) bei 30 Hz HDMI 4K (3840 x 2160) bei 60 Hz Netzwerkspezifikationen Ethernet 10/100/1000 Mbit/s (1 Gbit/s)58 Technische Daten USB-Funktionalität USB-A-3.2-Gen-2 (Eigenspeisungsmodus) Eigenspeisungsmodus bedeutet, dass der PD-Ladeanschluss vom Host-Computer verwendet wird und die Dockingstation über die PD- Durchleitung mit Strom versorgt wird. Beide USB-A-Anschlüsse unterstützen USB 3.2 Gen 2 mit Geschwindigkeiten von bis zu 10 Gbit/s. USB-A-3.2-Gen-2 (busgespeister Modus) Der busgespeiste Modus bedeutet, dass die Dockingstation nur vom Host-Computer mit Strom versorgt wird. Nur ein USB-A-Anschluss unterstützt USB 3.2 Gen 2 mit Geschwindigkeiten von bis zu 10 Gbit/s. Der andere unterstützt USB 2.0 in chronologischer Reihenfolge. Elektrische Spezifikationen PD-Aufladung PD 3.0 Aufladen bis zu 60 W (20 V 3 A) Umgebungsspezifikationen Betriebstemperaturbereich 32 °C bis 35 °C Lagertemperaturbereich -4 °C bis 70 °C Relative Feuchtigkeit (Bereich) 0 % bis 90 %59 Garantie 3 Jahre eingeschränkte Garantie Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von 3 Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON

UNFÄLLEN, ZWECKENTFREMDUNG ODER UNTERLASSUNG WERDEN

DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.) WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.60 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-07-207 • 93-3CD4_RevA Garantie Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
