U4442DPMST4K6 - Computerzubehör Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-C auf zwei DisplayPort Adapter mit MST (Multi-Stream Transport)
Marke	Tripp Lite
Modell	U444-2DP-MST4K6 (U4442DPMST4K6)
Abmessungen (H x B x T)	1,2 x 5 x 5,5 cm
Gewicht	41 g
Stromversorgung	USB-Bus (selbstversorgt)
Stromverbrauch im Standby	≤ 0,5 W
Eingangsanschluss	1 x USB-C Stecker
Ausgangsanschlüsse	2 x DisplayPort Buchse
Maximale Auflösung (ein Bildschirm)	8K @ 30 Hz
Maximale Auflösung (zwei Bildschirme)	4K @ 60 Hz pro Bildschirm (MST unter Windows, SST unter Mac)
HDCP-Unterstützung	HDCP 2.2 und 1.4
HDR-Unterstützung	Ja
Farbtiefe	8, 10 oder 12 Bit
Unterstützte Pixelformate	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
DSC (Display Stream Compression)	DSC 1.2 unterstützt
Betriebstemperatur	0 bis 45°C
Lagertemperatur	-10 bis 70°C
Betriebsfeuchtigkeit	10 bis 85% rF nicht kondensierend
Lagerfeuchtigkeit	5 bis 90% rF nicht kondensierend
Garantie	3 Jahre
Zertifizierungen	RoHS, REACH, CE, FCC
Lieferumfang	Adapter U444-2DP-MST4K6, Benutzerhandbuch
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten oder Scheuermittel verwenden.
Sicherheit	Nicht für lebenserhaltende oder kritische medizinische Geräte verwenden. Vor Feuchtigkeit schützen.
Reparierbarkeit	Nicht vom Benutzer reparierbar. Bei Problemen wenden Sie sich an den Tripp Lite Support.

Häufig gestellte Fragen - U4442DPMST4K6 Tripp Lite

Welche Betriebssysteme sind mit dem Tripp Lite U4442DPMST4K6 Adapter kompatibel?

Der Adapter ist mit Windows und macOS kompatibel. Unter Windows ermöglicht die MST (Multi-Stream Transport)-Funktion die Erweiterung des Desktops auf zwei Bildschirme mit 4K-Auflösung bei 60 Hz. Unter macOS wird der SST (Single-Stream Transport)-Modus verwendet, um das Bild auf beiden Bildschirmen zu duplizieren.

Kann ich mit diesem Adapter meinen Desktop auf zwei Bildschirme mit 4K bei 60 Hz erweitern?

Ja, wenn Ihr Host-Computer den Alternativmodus DP 1.4 unterstützt und Sie Windows verwenden, können Sie eine doppelte 4K @ 60 Hz Ausgabe im MST-Modus erhalten. Stellen Sie sicher, dass Ihre Bildschirme und Ihre Quelle diese Konfiguration unterstützen.

Welche maximalen Auflösungen werden vom Adapter unterstützt?

Mit einem einzelnen Bildschirm können Sie 8K @ 30 Hz erreichen. Mit zwei Bildschirmen beträgt die maximale Auflösung 4K @ 60 Hz pro Bildschirm, vorausgesetzt der Host unterstützt DP 1.4 und DSC 1.2. Ohne DSC können die Auflösungen reduziert sein.

Benötigt der Adapter eine externe Stromversorgung?

Nein, der Adapter ist selbstversorgt über den USB-Bus. Er bezieht seine Energie direkt vom USB-C-Anschluss des Host-Computers. Der Stromverbrauch im Standby beträgt weniger als 0,5 W.

Ist der Adapter mit HDCP 2.2 kompatibel?

Ja, er unterstützt HDCP 2.2 und HDCP 1.4, was die Wiedergabe von geschütztem Inhalt (4K-Streaming, Blu-ray usw.) auf den angeschlossenen Bildschirmen ermöglicht.

Unterstützt er HDR (High Dynamic Range)?

Ja, der Adapter unterstützt HDR (High Dynamic Range) für reichhaltigere Farben und besseren Kontrast, vorausgesetzt Quelle und Bildschirm sind ebenfalls HDR-kompatibel.

Kann ich einen einzelnen Bildschirm mit einer sehr hohen Auflösung verwenden?

Ja, wenn Sie einen einzelnen Bildschirm anschließen, können Sie bis zu 8K @ 30 Hz oder 4K @ 120 Hz erreichen (abhängig von den Fähigkeiten des Bildschirms und des Hosts). Die 8K-Auflösung erfordert die Unterstützung von DP 1.4 und DSC 1.2.

Was ist der Unterschied zwischen den Modi MST und SST?

MST (Multi-Stream Transport) ermöglicht die Erweiterung der Anzeige auf mehrere Bildschirme mit unterschiedlichen Inhalten, hauptsächlich unter Windows. SST (Single-Stream Transport) dupliziert dasselbe Bild auf allen Bildschirmen, standardmäßig unter macOS verwendet. Der Adapter verwaltet beide Modi automatisch.

Unterstützt der Adapter DSC (Display Stream Compression)?

Ja, er unterstützt DSC 1.2, was das Erreichen höherer Auflösungen ohne Verlust der Bildqualität durch Komprimierung des Videostroms ermöglicht. Dies ist für 8K-Auflösungen oder doppelte 4K bei 60 Hz unerlässlich.

Wie lange ist die Garantie für diesen Tripp Lite Adapter?

Der Adapter hat eine beschränkte Garantie von 3 Jahren ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab. Schäden durch unsachgemäße Verwendung, Missbrauch oder Vernachlässigung sind nicht abgedeckt.

BEDIENUNGSANLEITUNG U4442DPMST4K6 Tripp Lite

USB-C Dual-Display MST- Adapter, Dual-DisplayPort 4K bei 60 Hz, HDCP 2.2, DP 1.4

Modell: U444-2DP-MST4K6

English 1 • Español 9 Français 17 • Русский 23

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C® und USB-C® sind registrierte Marken des USB Implementers Forum.

Lieferumfang

• U444-2DP-MST4K6 USB-C-zu-2x-DisplayPort-Adapter
• Bedienungsanleitung

Produktmerkmale

• Unterstützt einen USB Type-C-Eingang und zwei DisplayPort-Ausgänge
• Unterstützt DP 1.4 Alt-Modus mit maximal 8,1 Gbit/s pro Spur, insgesamt 32,4 Gbit/s pro 4 Leitungen
• Unterstützt DSC 1.2
• Ein Videoausgang, der Auflösungen bis zu 8K bei 30 Hz unterstützen kann
• Unterstützt einen dual 4K bei 60 Hz Ausgang mit unterschiedlichen Ausgängen auf jedem Display im MST-Modus bei Verwendung mit einem Windows-Betriebssystem

Hinweis: Um die oben angegebene Auflösung zu erzielen, muss der Host den DP 1.4 Alt-Modus unterstützen. Bei Verwendung mit einem host, der DP 1.2 unterstützt, wird die entsprechende Auflösung aufgrund von Bandbreitenbeschränkungen reduziert.

• Unterstützt einen dual 4K bei 60 Hz Ausgang mit demselben Bild im SST-Modus bei Verwendung mit einem Mac OS-Betriebssystem
• Unterstützt 8/10/12-Bit Farbtiefe
• Unterstützt das Ausgangspixelformat: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 und YCbCr 4:2:0
• Kompatibel mit HDCP 2.2, HDCP 1.4 und HDR

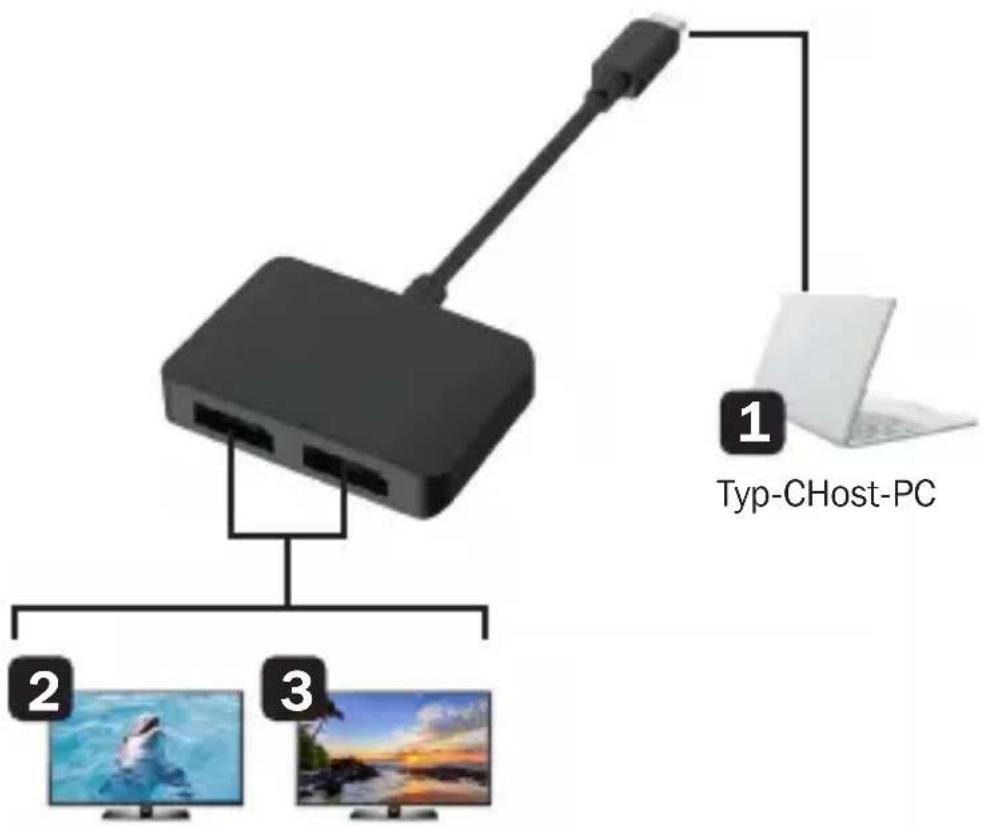

Anschlussschaltbild

1 USB Type-C Host-PC
2 Display 1 Ein Display: Max. 8K Auflösung
3 Display 2 Zwei Displays: 4K bei 60 Hz im MST-Modus

Display 1 Display 2

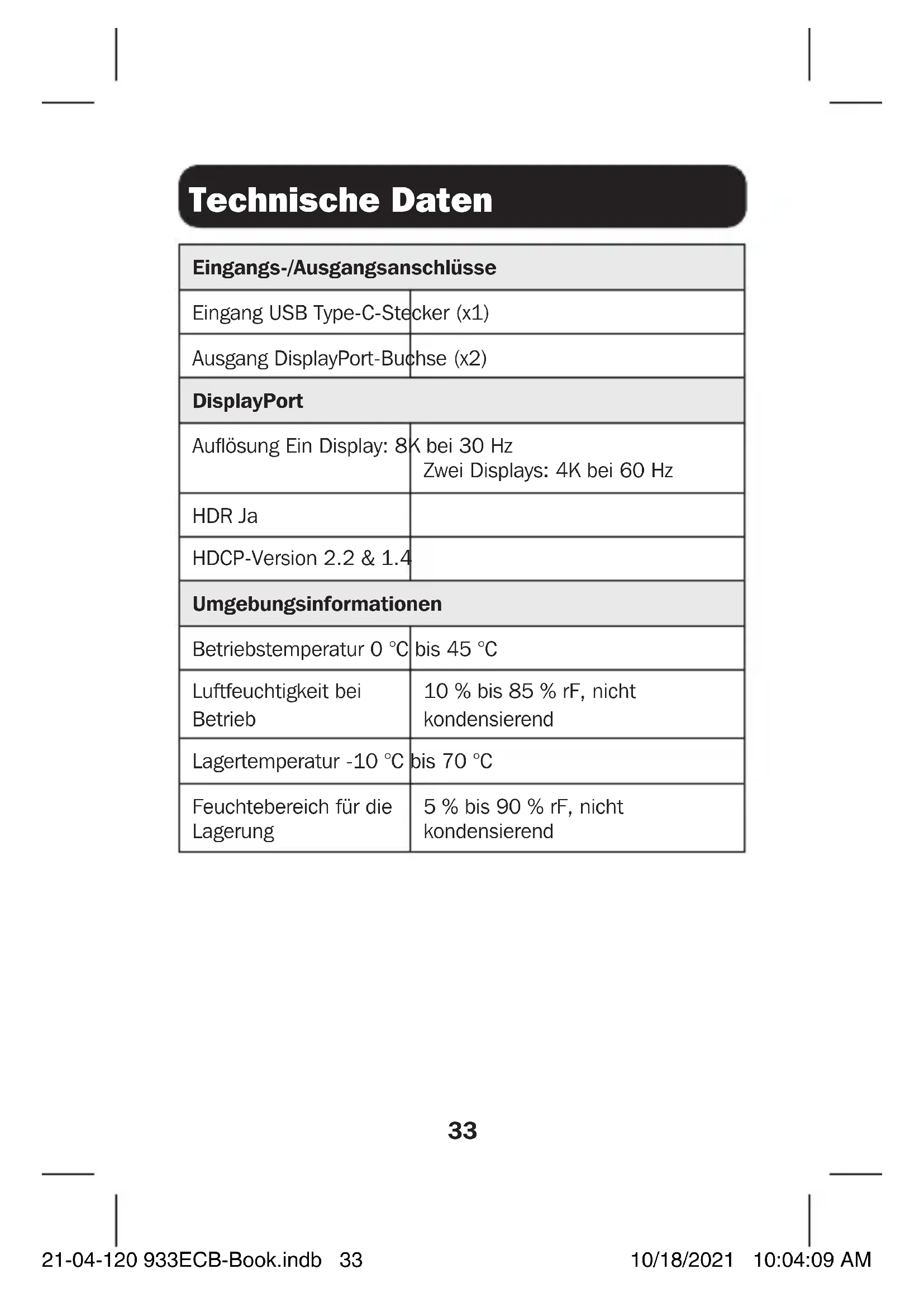

Technische Daten

Eingangs-/Ausgangsanschlüsse
Eingang USB Type-C-Stecker (x1)
Ausgang DisplayPort-Buchse (x2)
DisplayPort
Auflösung Ein Display: 8K bei 30 HzZwei Displays: 4K bei 60 Hz
HDR Ja
HDCP-Version 2.2 & 1.4
Umgebungsinformationen
Betriebstemperatur 0 °C	bis 45 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % rF, nicht kondensierend
Lagertemperatur -10 °C	bis 70 °C
Feuchtebereich für die Lagerung	5 % bis 90 % rF, nicht kondensierend

Technische Daten

Stromanforderungen
Stromquelle Busleistung
Standby-Stromverbrauch	≤ 0.5W
Physische Abmessungen
Maße(H x B x T)	1,2 x 5 x 5,5 cm(0,5 x 2 x 2,2 Zoll)
Gewicht 41 g
Garantie
Beschränkte Garantie 3	Jahre eingeschränkte Garantie
Behördliche Zulassungen
Zertifizierungen RoHS, RE	EACH, CE und FCC

Garantie

3 Jahre eingeschränkte Garantie

Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von 3 Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
