РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U4442DPMST4K6 Tripp Lite

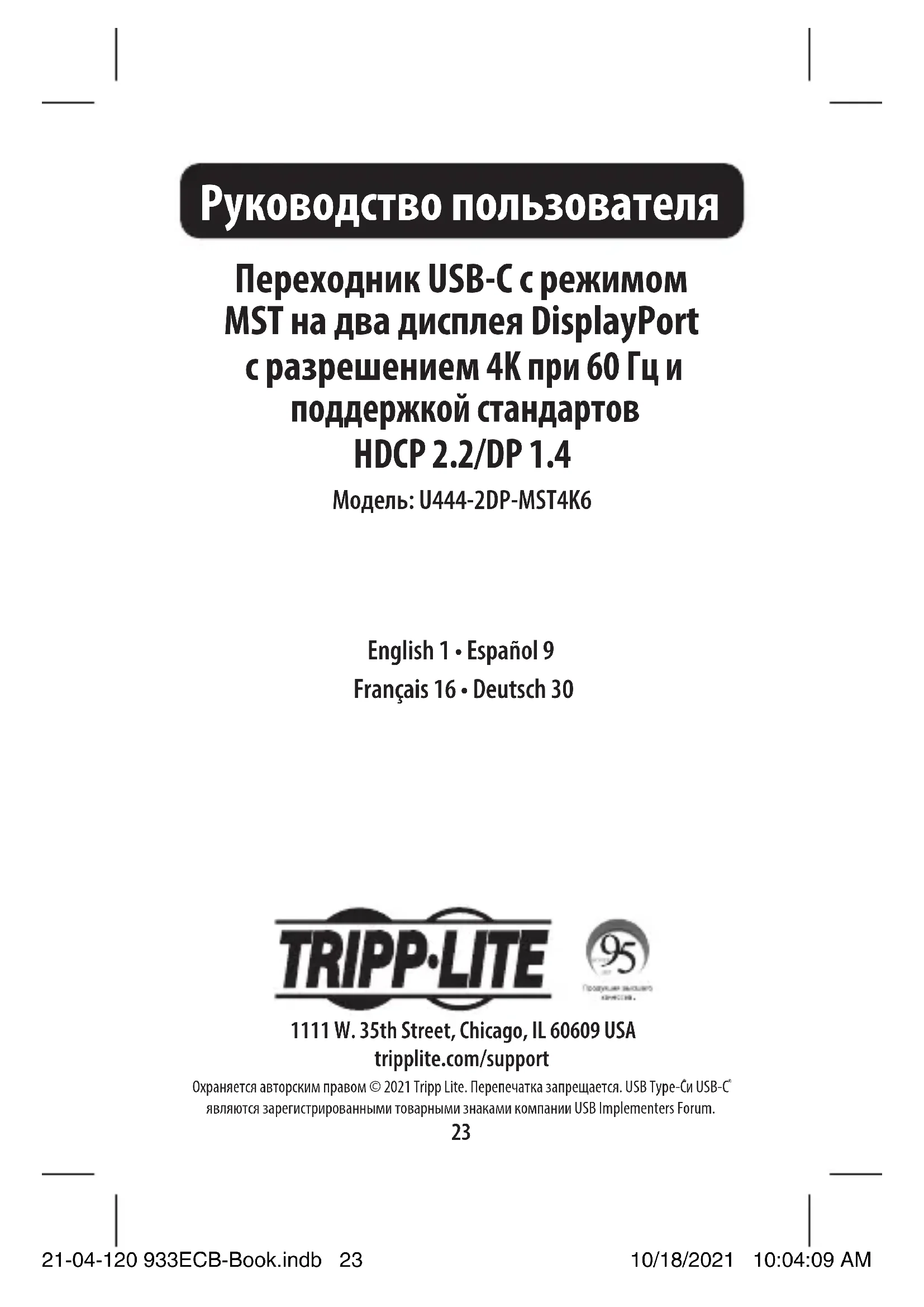

являются зарегистрированными товарными знаками компании USB Implementers Forum. Руководство пользователя Переходник USB-C с режимом MST на два дисплея DisplayPort с разрешением 4K при 60 Гц и поддержкой стандартов HDCP 2.2/DP 1.4 Модель: U444-2DP-MST4K6 English 1 • Español 9 Français 16 • Deutsch 30 21-04-120 933ECB-Book.indb 2321-04-120 933ECB-Book.indb 23 10/18/2021 10:04:09 AM10/18/2021 10:04:09 AM24 Содержимое упаковки Характеристики изделия

• Руководство пользователя

• Поддерживает один вход USB Type-C и два выхода DisplayPort

• Поддерживает режим DP 1.4 Alt с максимальной скоростью 8,1 Гбит/с на каждый канал (32,4 Гбит/с на 4 канала)

• Поддерживает DSC 1.2

• Один видеовыход с поддержкой разрешений до 8K при 30 Гц

• Поддерживает два выходных сигнала с разрешением 4K при 60 Гц с подачей различных выходных сигналов на каждый дисплей в режиме MST при использовании с операционной системой Windows Примечание. Для достижения вышеупомянутого разрешения хост-устройство должно поддерживать режим DP 1.4 Alt. При использовании хост-устройства с поддержкой режима DP 1.2 соответствующее разрешение уменьшается из-за ограничения полосы пропускания.

• Поддерживает два выходных сигнала с разрешением 4K при 60 Гц и одним и тем же изображением в режиме SST при использовании с операционной системой Mac OS

• Поддерживает выходной сигнал 8/10/12-битной разрядности цвета

• Поддерживает выходной формат пикселей: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0

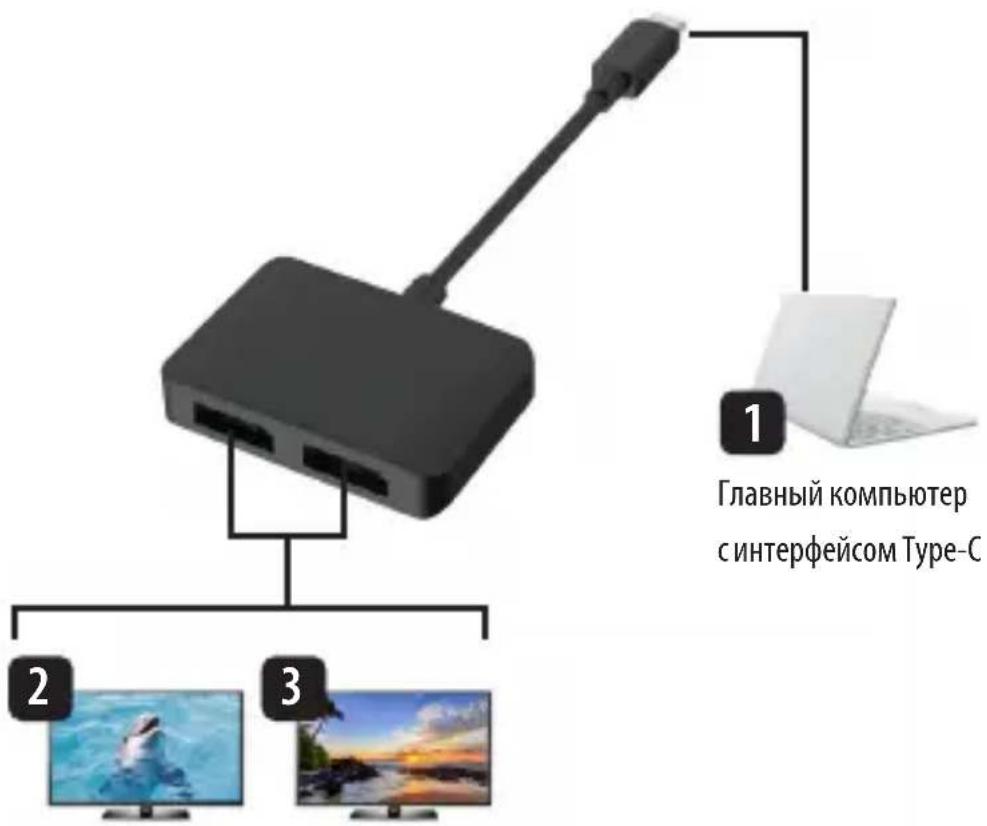

Главный ПК с интерфейсом USB Type-C

Дисплей 1 С одним дисплеем: разрешение до 8K

Дисплей 2 С двумя дисплеями: 4K при 60 Гц в режиме MST

Главный компьютер с интерфейсом Type-C Дисплей 1 Дисплей 2 21-04-120 933ECB-Book.indb 2521-04-120 933ECB-Book.indb 25 10/18/2021 10:04:09 AM10/18/2021 10:04:09 AM26 Технические характеристики Входной/выходной разъем Вход USB Type-C (штекерный) — 1 шт. Выход DisplayРort (гнездовой) — 2 шт. DisplayPort Разрешающая способность С одним дисплеем: 8K при 30 Гц С двумя дисплеями: 4K при 60 Гц HDR Да Версия стандарта HDCP 2.2 и 1.4 Условия эксплуатации Диапазон рабочих

От 0 до 45°C Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования конденсата Диапазон температур

Относительная влажность от 5 до 90%, без образования конденсата 21-04-120 933ECB-Book.indb 2621-04-120 933ECB-Book.indb 26 10/18/2021 10:04:09 AM10/18/2021 10:04:09 AM27 Технические характеристики Требовaния к электропитанию Источник питания Питание от шины Потребляемая мощность в режиме Standby ≤ 0,5 Вт Физические измерения Габаритные размеры (В x Ш x Г) 1,2 x 5 x 5,5 см Масса 41 г Гарантийные обязательства Ограниченная гарантия Ограниченная гарантия сроком 3 года Одобрения регулирующих органов Сведения о сертификации RoHS, REACH, CE, FCC 21-04-120 933ECB-Book.indb 2721-04-120 933ECB-Book.indb 27 10/18/2021 10:04:09 AM10/18/2021 10:04:09 AM28 Гарантийные обязательства Ограниченная гарантия сроком 3 года Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких- либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции). ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям. 21-04-120 933ECB-Book.indb 2821-04-120 933ECB-Book.indb 28 10/18/2021 10:04:09 AM10/18/2021 10:04:09 AM29 Гарантийные обязательства Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза) Согласно положениям Дирeктивы oб утилизации отходов электрического и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают

• Пpoдажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зaвисимости от конкретной страны)

• Oтправку нового оборудования на переработку после окончательной выработки его pecypca Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внeшний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрацияx. 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 21-04-120 93-3ECB_RevA 21-04-120 933ECB-Book.indb 2921-04-120 933ECB-Book.indb 29 10/18/2021 10:04:09 AM10/18/2021 10:04:09 AM30 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C
