Тип продукта	USB-C концентратор расширения питания
Модель	U280-A04-A3C1
Бренд	Tripp Lite
Размеры (приблизительно)	7,6 x 4,5 x 2,0 см
Вес (приблизительно)	45 г
Питание	Питание от адаптера USB-C PD Apple (61 Вт / 87 Вт) через входной порт USB-C (штекер)
Входные порты	1 x USB-C (штекер)
Выходные порты	1 x USB-C (розетка) PD 3.0 (до 45 Вт), 1 x USB-A QC 3.0, 2 x USB-A BC 1.2 (до 2,4 А каждый)
Протоколы зарядки	USB Power Delivery 3.0, Quick Charge 3.0, Battery Charging 1.2
Одновременная зарядка	До 4 устройств
Приоритет зарядки	Порт USB-C PD 3.0 имеет приоритет, затем равномерное распределение по остальным портам
Встроенная защита	От перегрузок, перегрева, перенапряжения и короткого замыкания
Светодиодный индикатор	Белый: достаточное питание
Рабочая температура	от 5 до 35 °C
Температура хранения	от -20 до 50 °C
Относительная влажность	от 20% до 80% без конденсации
Материал	Пластиковый корпус с нескользящей прокладкой
Уход	Чистить мягкой сухой тканью. Не использовать абразивные средства.
Гарантия	2 года ограниченная
Дополнительные аксессуары	Кабели USB-C, Lightning, Micro-B (продаются отдельно)

Часто задаваемые вопросы - U280A04A3C1 Tripp Lite

Какие зарядные устройства Apple совместимы?

Этот концентратор предназначен для зарядных устройств Apple USB-C PD мощностью 61 Вт и 87 Вт (MacBook Pro).

Какие типы устройств я могу заряжать?

Вы можете заряжать до 4 USB-устройств одновременно, включая смартфоны, планшеты, наушники и т.д. Порт USB-C PD идеально подходит для ноутбуков с USB-C (до 45 Вт).

Как подключить концентратор?

Отсоедините существующий кабель USB-C от зарядного устройства Apple, подключите концентратор к зарядному устройству (входной порт USB-C), затем снова подсоедините кабель USB-C к порту USB-C PD на концентраторе.

Почему не загорается белый светодиод?

Убедитесь, что зарядное устройство Apple подключено к сети, а концентратор правильно подключен. Если проблема сохраняется, проверьте, что зарядное устройство обеспечивает достаточную мощность (рекомендуется 61 Вт или 87 Вт).

Можно ли использовать зарядное устройство не от Apple?

Концентратор оптимизирован для зарядных устройств Apple PD. Использование других зарядных устройств может привести к снижению мощности или несовместимости. Рекомендуется использовать указанные зарядные устройства Apple.

Какова скорость зарядки на порту QC 3.0?

Порт QC 3.0 обеспечивает зарядку до 4 раз быстрее по сравнению с обычными зарядными устройствами, подходит для смартфонов, совместимых с Quick Charge.

Защищает ли концентратор мои устройства?

Да, он оснащен защитой от перегрузок, перегрева, перенапряжения и короткого замыкания, что гарантирует безопасность ваших устройств.

Как чистить концентратор?

Отключите устройство и протрите его мягкой сухой тканью. Не используйте жидкие или абразивные чистящие средства.

Что делать в случае проблем с зарядкой?

Проверьте соединения, попробуйте другие кабели и убедитесь, что зарядное устройство Apple работает. Если проблема сохраняется, обратитесь в службу поддержки Tripp Lite в течение гарантийного срока.

Какова гарантия на этот продукт?

Tripp Lite предоставляет ограниченную гарантию на 2 года с даты покупки, покрывающую дефекты материалов и изготовления.

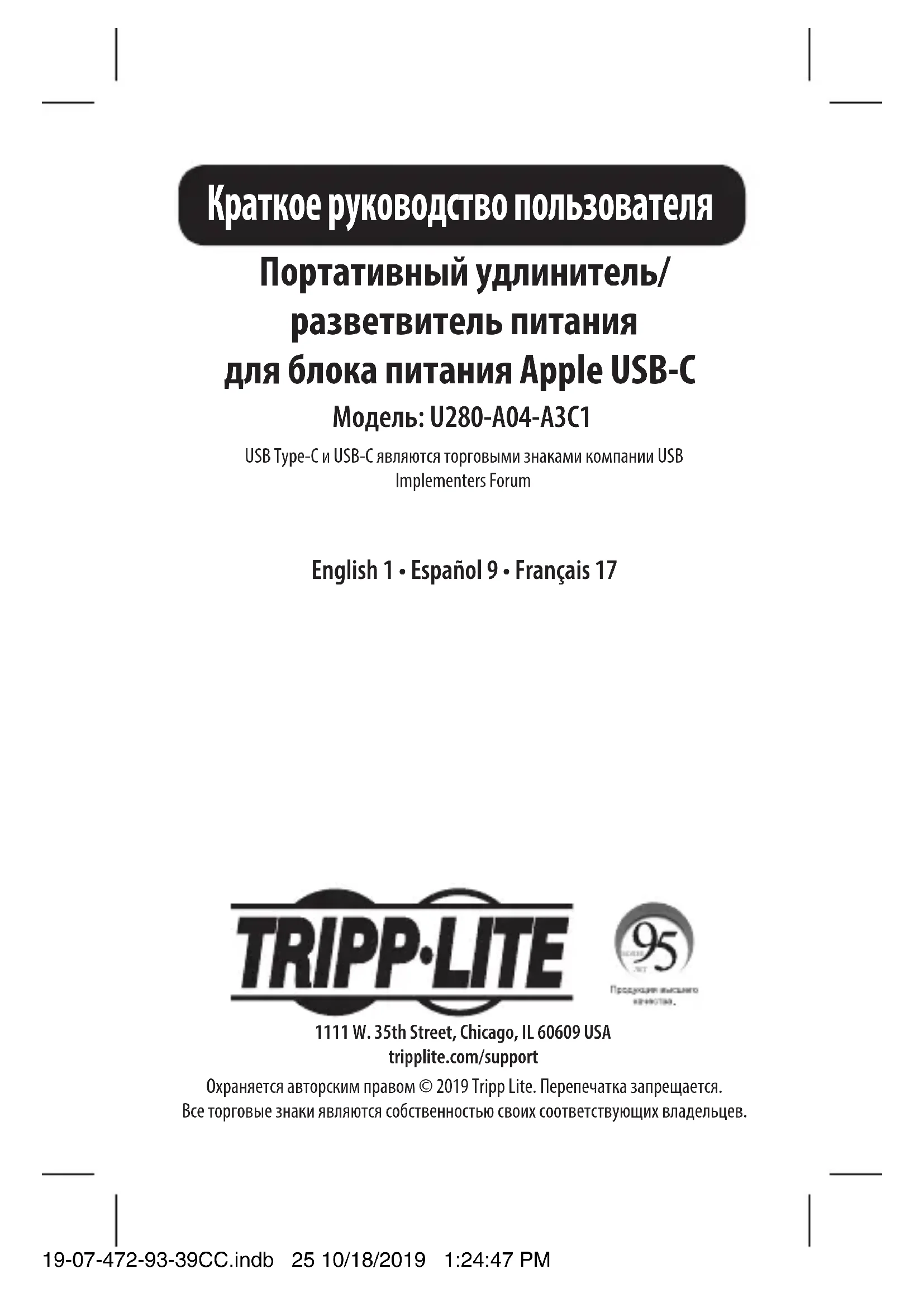

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U280A04A3C1 Tripp Lite

Краткое руководство пользователя

Портативный удлинитель/ разветвитель питания для блока питания Apple USB-C

Модель: U280-A04-A3C1

USB Type-C и USB-C являются торговыми знаками компании USB Implementers Forum

English 1 • Español 9 • Français 17

TRIPP·LITE

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается. Все торговые знаки являются собственностью своих соответствующих владельцев.

Комплект поставки

• Устройство мод. U280-A04-A3C1
• Краткое руководство пользователя

Характеристики изделия

• Расширьте возможности зарядки для зарядного устройства Apple USB-C PD (61 Вт / 87 Вт)
• Заряжайте до 4 USB-устройств одновременно*
• Оснащается одним (1) портом USB-C PD 3.0 с максимальной выходной мощностью до 20 В / 2,25 А (45 Вт); одним (1) портом USB-A QC 3.0, обеспечивающим в 4 раза более высокоскоростную зарядку по сравнению с традиционными методами, и двумя (2) портами USB-A BC 1.2, обеспечивающими питание до 5 В / 2,4 А
• Нескользящая удерживающая накладка обеспечивает надежное подключение к блоку питания
• Обеспечивает защиту от перезаряда, перегрева, повышенных напряжений и короткого замыкания

*Зарядный порт PD (45 Вт) имеет приоритет перед всеми остальными портами.

Опциональные комплектующие

• Кабель U040-C03-C с разъемами USB 2.0 Type-C и C, 3 A, сертифицированный в соотв. с треб. USB-IF (0,9 м)
• Синхронизационно-зарядный USB-кабель M100-006-BK с разъемом Lightning (длина 1,8 м)
• Кабель сверхмощный U050-003-GY-MAX с разъемами USB 2.0 A и Micro-B (длина 0,9 м)

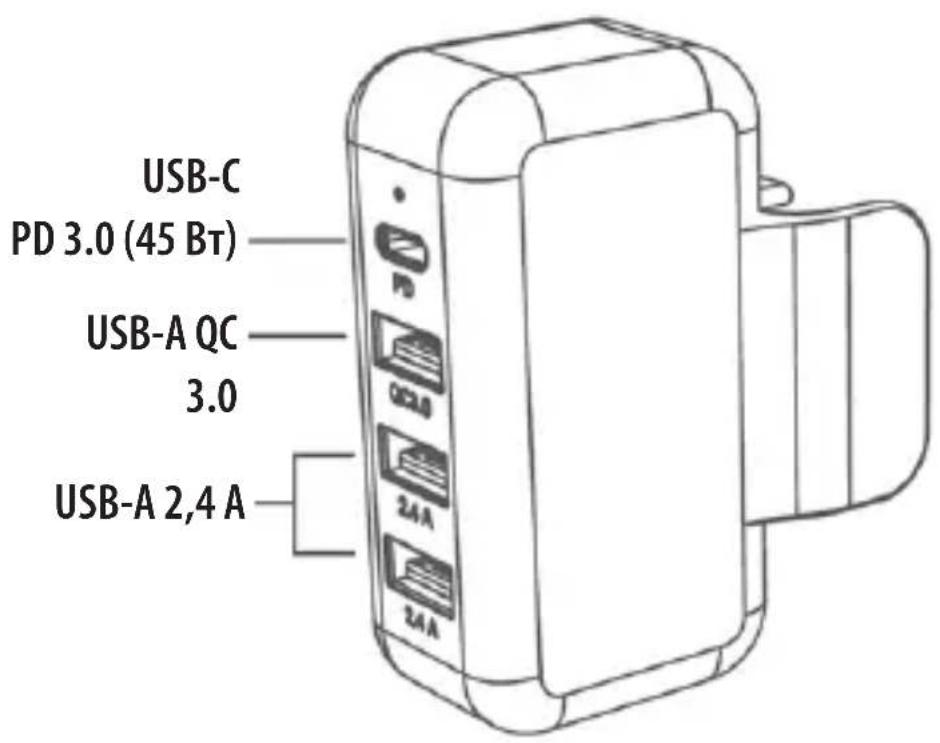

Схема расположения функциональных элементов

USB-C PD 3.0 (45 Bt) USB-A QC 3.0 USB-A 2,4 A

Порядок эксплуатации

Примечания:

• Данное изделие рекомендуется для использования с зарядными устройствами Apple MacBook Pro (61 Вт / 87 Вт) с функцией PD.

• Зарядный ток равномерно распределяется между всеми портами. В тех случаях, когда от порта USB-C PD 3.0 требуется полная мощность (45 Вт), ток перераспределяется таким образом, чтобы сначала запитывался порт USB-C PD 3.0.

• Отсоедините штатный кабель USB-C от своего зарядного устройства Apple USB-C PD.

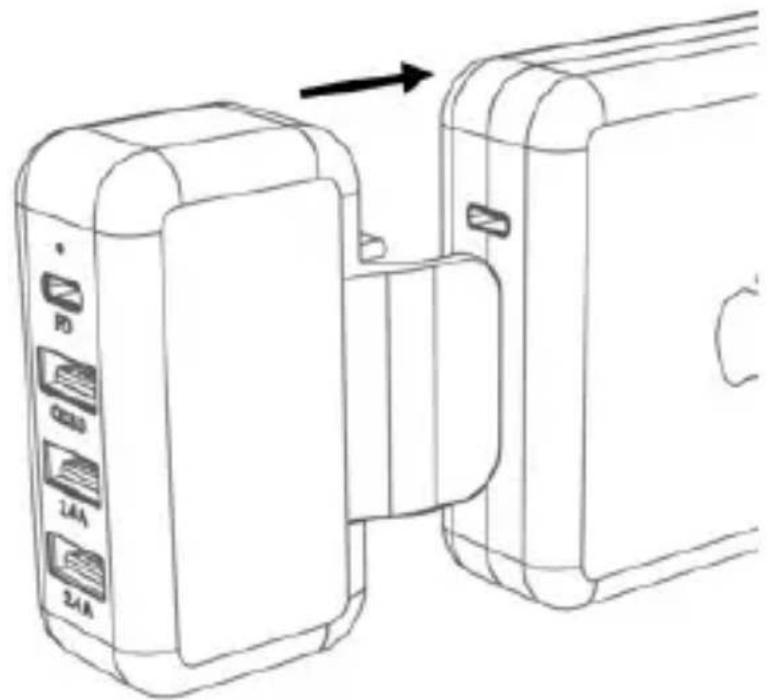

• Подсоедините разветвитель питания U280-A04-A3C1 к порту Type-C PD зарядного устройства, как показано на рисунке ниже. Затем снова подсоедините кабель USB-C к порту USB-C PD разветвителя.

Порядок эксплуатации

1. Теперь 4-портовый удлинитель/разветвитель питания готов к использованию. В качестве индикатора достаточного электропитания загорается светодиод белого цвета.

Технические характеристики

Входной порт USB-C (штекерный)
Выходные разъемы USB-C (гнездовой) — 1 шт.USB-A (гнездовой) — 3 шт.
Диапазон рабочих температур	От 5 до 35°C
Диапазон температур хранения	От -20 до 50°C
Относительная влажность	Относительная влажность от 20 до 80%,без образования конденсата
Параметры PD Charging PD 3.0
BC 1.2-совместимые порты	USB-A (2 шт.)
Параметры Qualcomm Quick Charge	QC 3.0

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 2 ГОДА

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

РИнформация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Гарантийные обязательства

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
