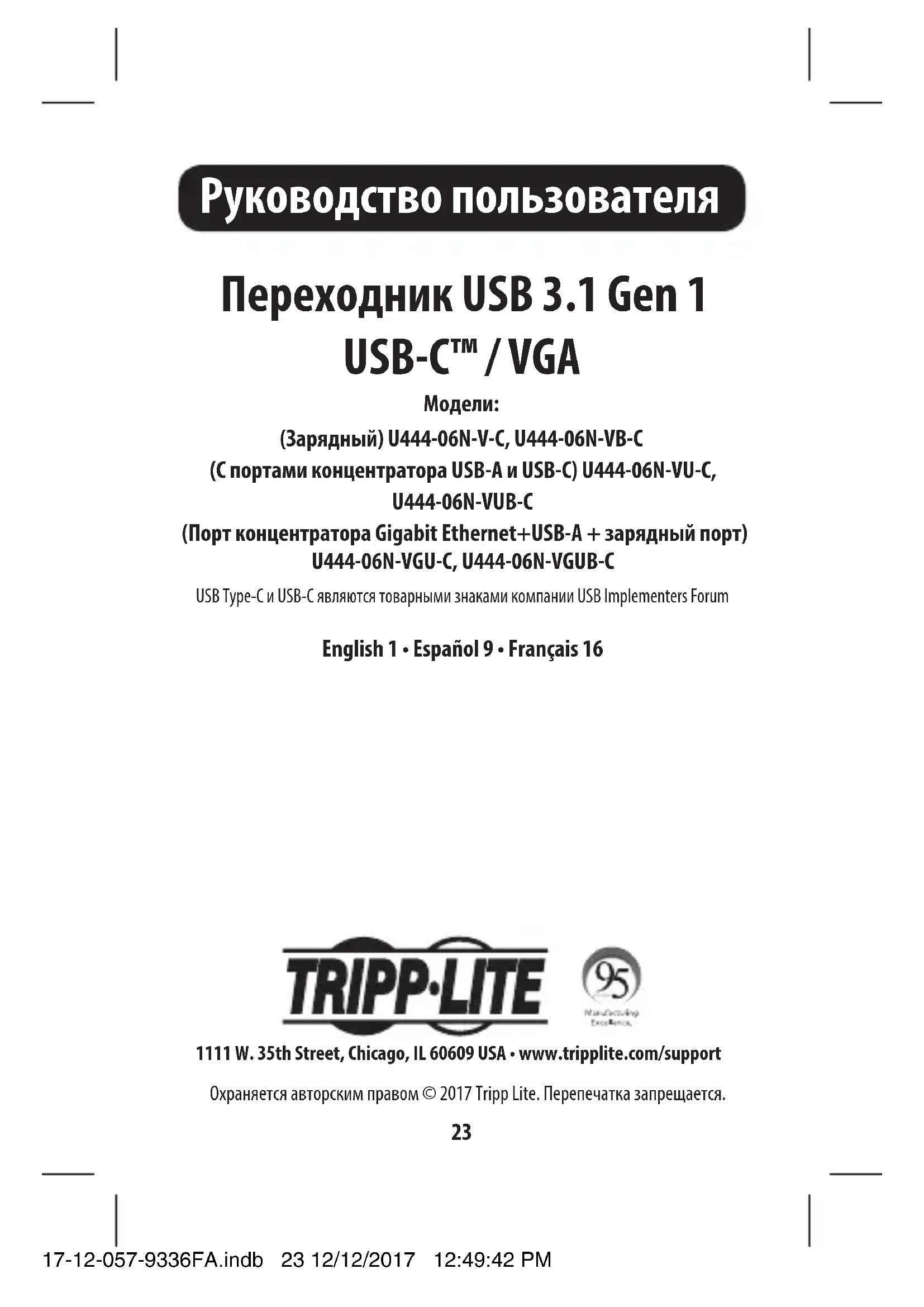

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NVUBC Tripp Lite

(Зарядный) U444-06N-V-C, U444-06N-VB-C (С портами концентратора USB-A и USB-C) U444-06N-VU-C,

(Порт концентратора Gigabit Ethernet+USB-A + зарядный порт)

U444-06N-VGU-C, U444-06N-VGUB-C

USB Type-C и USB-C являются товарными знаками компании USB Implementers Forum 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается. English 1 • Español 9 • Français 16 17-12-057-9336FA.indb 23 12/12/2017 12:49:42 PM24 Комплект поставки Характеристики продукта

• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C или U444-06N-VGUB-C

• Руководство пользователя Примечание. В данном разделе представлены свойства всех моделей USB Type-C, упоминаемых в настоящем руководстве. Возможности своей конкретной модели вы можете узнать из таблицы "Свойства интерфейса USB Type-C".

• Поддержка режима USB DisplayPort Alternate для подключения VGA-монитора через порт USB-C

• Поддержка видеоразрешения стандарта VGA до 1920 x 1080, включая 1080p (60 Гц)

• Порт Ethernet поддерживает сетевые скорости 10/100/1000 Мбит/с

• Порты концентратора USB-A и USB-C поддерживают скорости передачи данных до 5 Гбит/с и обратно совместимы с интерфейсами USB предшествующих поколений Опциональные комплектующие

• Кабели высокого разрешения VGA серии P502

• Кабели для подключения устройств серии U322, USB 3.0 A/B

• Кабели для подключения устройств серии U326, USB 3.0 Micro-B

• Безразрывные соединительные кабели Cat6 Gigabit серии N201

• Кабель U420-003 с разъемами USB 3.1 Gen 1 / USB-C (штекер/штекер), длина 0,9 м 17-12-057-9336FA.indb 24 12/12/2017 12:49:42 PM25 Характеристики продукта Свойства интерфейса USB Type-C

Порт VGA ДА ДА ДА Порт концентратора USB-A НЕТ ДА ДА Порт Gigabit Ethernet НЕТ НЕТ ДА Поддержка зарядки через порт USB-C ДА ДА ДА Поддержка обмена данными через порт USB-C

• Порт USB-C поддерживает как передачу данных, так и зарядку с подачей питания через разъем USB при входном питании до 20 В / 3 А (60 Вт)

• Подключение по технологии Plug-and-play без необходимости использования программного обеспечения или драйверов 17-12-057-9336FA.indb 25 12/12/2017 12:49:42 PM26

Примечание. Если данное устройство подключено к порту USB-C компьютера и к сети через кабели Cat5e/6, то сетевое соединение устанавливается автоматически. При отсутствии соединения оно может быть установлено вручную со страницы сетевых настроек компьютера. Например, на устройстве Mac следует перейти в раздел Network ("Сеть") в меню System Preferences ("Параметры системы", нажать на кнопку ‘Assist Me’ ("Требуется помощь") для вызова утилиты Network Setup Assistant ("Помощник настройки сетевых параметров"), а затем следовать подсказкам для установления соединения.

1. Подключите разъем USB Type-C переходника к порту USB-C своего

портативного компьютера, планшета или другого совместимого устройства.

2. Подключите порт VGA переходника к порту VGA монитора с помощью

VGA-кабеля (например, одного из предлагаемых компанией Tripp Lite VGA-кабелей серии P502).

3. Зарядите свое устройство, подключив его зарядный порт USB-C к

порту USB-C переходника.*

4. Подключите USB-устройство к концентраторному порту USB-A

5. Подключите порт RJ45 переходника к сети с помощью кабеля UTP

(например, одного из предлагаемых компанией Tripp Lite кабелей Cat6 серии N201).** *Порт USB-C модели U444-06N-VU-C и U444-06N-VUB-C поддерживает как передачу данных, так и зарядку. **Возможности своего изделия см. в таблице "Свойства интерфейса USB Type-C". 17-12-057-9336FA.indb 26 12/12/2017 12:49:42 PM27

Входные разъемы USB USB-C (штекерный) USB-C (штекерный) USB-C (штекерный) Поддержка зарядки через порт USB-C

Поддержка обмена данными через порт USB-C

Выходные разъемы VGA VGA (гнездовой) VGA (гнездовой) VGA (гнездовой) USB Н/П USB-A (гнездовой) USB-A (гнездовой) Ethernet Н/П Н/П RJ45 (гнездовой) Условия эксплуатации Диапазон рабочих температур От 0 до 45°C Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования конденсата Диапазон температур хранения От -10 до 70°C Диапазон влажности при

Относительная влажность от 5 до 90%, без образования конденсата Требования к электропитанию Порт USB-C с возможностью

Поддержка входного питания до 20 В / 3 А (60 Вт) Порт USB 3.0 Н/П Обеспечение выходного питания до 5 В / 1 А (5 Вт) Технические характеристики 17-12-057-9336FA.indb 27 12/12/2017 12:49:42 PM28 Гарантийные обязательства ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 3 ГОД Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 17-12-057-9336FA.indb 28 12/12/2017 12:49:42 PM29 Гарантийные обязательства Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза) Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают

• Продажу старого оборудования по принципу “один за один” и/или на эквивалентной основе (в зависимости от конкретной страны)

• Отправку нового оборудования на переработку после окончательной выработки его

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Не используйте данное оборудование в присутствии воспламеняющейся анестетической смеси с воздухом, кислородом или закисью азота. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 17-12-057 93-36FA_RevC 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 17-12-057-9336FA.indb 29 12/12/2017 12:49:42 PM
