Type de produit	Adaptateur USB-C vers deux DisplayPort avec MST (Multi-Stream Transport)
Marque	Tripp Lite
Modèle	U444-2DP-MST4K6 (U4442DPMST4K6)
Dimensions (H x L x P)	1,2 x 5 x 5,5 cm
Poids	41 g
Alimentation	Bus USB (auto-alimenté)
Consommation en veille	≤ 0,5 W
Connecteur d'entrée	1 x USB-C mâle
Connecteurs de sortie	2 x DisplayPort femelle
Résolution maximale (un écran)	8K @ 30 Hz
Résolution maximale (deux écrans)	4K @ 60 Hz par écran (MST sous Windows, SST sous Mac)
Prise en charge HDCP	HDCP 2.2 et 1.4
Prise en charge HDR	Oui
Profondeur de couleur	8, 10 ou 12 bits
Formats pixel pris en charge	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
DSC (Display Stream Compression)	DSC 1.2 pris en charge
Température de fonctionnement	0 à 45°C
Température de stockage	-10 à 70°C
Humidité de fonctionnement	10 à 85% HR sans condensation
Humidité de stockage	5 à 90% HR sans condensation
Garantie	3 ans
Certifications	RoHS, REACH, CE, FCC
Contenu de l'emballage	Adaptateur U444-2DP-MST4K6, manuel utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou d'abrasifs.
Sécurité	Ne pas utiliser pour des équipements de survie ou médicaux critiques. Tenir à l'abri de l'humidité.
Réparabilité	Non réparable par l'utilisateur. En cas de problème, contacter le support Tripp Lite.

FOIRE AUX QUESTIONS - U4442DPMST4K6 Tripp Lite

Quels systèmes d'exploitation sont compatibles avec l'adaptateur Tripp Lite U4442DPMST4K6 ?

L'adaptateur est compatible avec Windows et macOS. Sous Windows, la fonction MST (Multi-Stream Transport) permet d'étendre le bureau sur deux écrans avec des résolutions 4K à 60 Hz. Sous macOS, le mode SST (Single-Stream Transport) est utilisé pour dupliquer l'image sur les deux écrans.

Puis-je étendre mon bureau sur deux écrans en 4K à 60 Hz avec cet adaptateur ?

Oui, si votre ordinateur hôte prend en charge le mode alternatif DP 1.4 et que vous utilisez Windows, vous pouvez obtenir une double sortie 4K @ 60 Hz en mode MST. Assurez-vous que vos écrans et votre source supportent cette configuration.

Quelles sont les résolutions maximales prises en charge par l'adaptateur ?

Avec un seul écran, vous pouvez atteindre 8K @ 30 Hz. Avec deux écrans, la résolution maximale est de 4K @ 60 Hz par écran, à condition que l'hôte supporte DP 1.4 et DSC 1.2. En l'absence de DSC, les résolutions peuvent être réduites.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est auto-alimenté via le bus USB. Il tire son énergie directement du port USB-C de l'ordinateur hôte. La consommation en veille est inférieure à 0,5 W.

L'adaptateur est-il compatible avec HDCP 2.2 ?

Oui, il prend en charge HDCP 2.2 et HDCP 1.4, ce qui permet la lecture de contenu protégé (streaming 4K, Blu-ray, etc.) sur les écrans connectés.

Prend-il en charge le HDR (High Dynamic Range) ?

Oui, l'adaptateur supporte le HDR (High Dynamic Range) pour des couleurs plus riches et un meilleur contraste, à condition que la source et l'écran soient également compatibles HDR.

Puis-je utiliser un seul écran avec une résolution très élevée ?

Oui, si vous branchez un seul écran, vous pouvez atteindre jusqu'à 8K @ 30 Hz ou 4K @ 120 Hz (selon les capacités de l'écran et de l'hôte). La résolution 8K nécessite le support de DP 1.4 et DSC 1.2.

Quelle est la différence entre les modes MST et SST ?

MST (Multi-Stream Transport) permet d'étendre l'affichage sur plusieurs écrans avec des contenus différents, principalement sous Windows. SST (Single-Stream Transport) duplique la même image sur tous les écrans, utilisé par défaut sous macOS. L'adaptateur gère les deux modes automatiquement.

L'adaptateur prend-il en charge le DSC (Display Stream Compression) ?

Oui, il prend en charge DSC 1.2, ce qui permet d'atteindre des résolutions plus élevées sans perte de qualité visuelle en compressant le flux vidéo. C'est essentiel pour les résolutions 8K ou double 4K à 60 Hz.

Quelle est la durée de garantie de cet adaptateur Tripp Lite ?

L'adaptateur bénéficie d'une garantie limitée de 3 ans à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Les dommages causés par une mauvaise utilisation, un abus ou une négligence ne sont pas couverts.

MODE D'EMPLOI U4442DPMST4K6 Tripp Lite

Adaptateur avec MST pour écran double usb-c, displayport double 4K 60 hz, HDCP 2.2, DP 1.4

Modèle : U444-2DP-MST4K6

Anglais 1 • Espagnol 9 Russe 23 • Allemand 30

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. USB Type-C® et USB-C® sont des marques de commerce enregistrées d'USB Implementers Forum.

Contenu de l'emballage

• Adaptateur de U444-2DP-MST4K6 USB-C à 2x DisplayPort • Manuel de l'utilisateur

Caractéristiques du produit

• Prend en charge une entrée USB Type-C et deux sorties DisplayPort
• Prend en charge le mode alternatif DP 1.4 avec un maximum de 8,1 Gbps par voie, pour un total de 32,4 Gbps par 4 voies
• Prise en charge DSC 1.2
• Une sortie vidéo pouvant prendre en charge des résolutions jusqu'à 8K @ 30 Hz
• Prend en charge une sortie double 4K @ 60 Hz avec une sortie différente sur chaque écran en mode MST lors d'une utilisation avec un système d'exploitation Windows

Remarque : Pour atteindre la résolution ci-dessus, le dispositif hôte doit prendre en charge le mode alternatif DP 1.4. Lors d'une utilisation avec un dispositif hôte qui prend en charge DP 1.2, la résolution correspondante sera réduite en raison des limites de bande passante.

- Prend en charge une sortie double 4K @ 60 Hz avec la même image en mode SST lors d'une utilisation avec un système Mac OS

- Prend en charge une sortie de profondeur des couleurs de 8/10/12 bits

- Prend en charge le format pixel de sortie : RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 et YCbCr 4:2:0

- Compatible avec HDCP 2.2, HDCP 1.4 et HDR

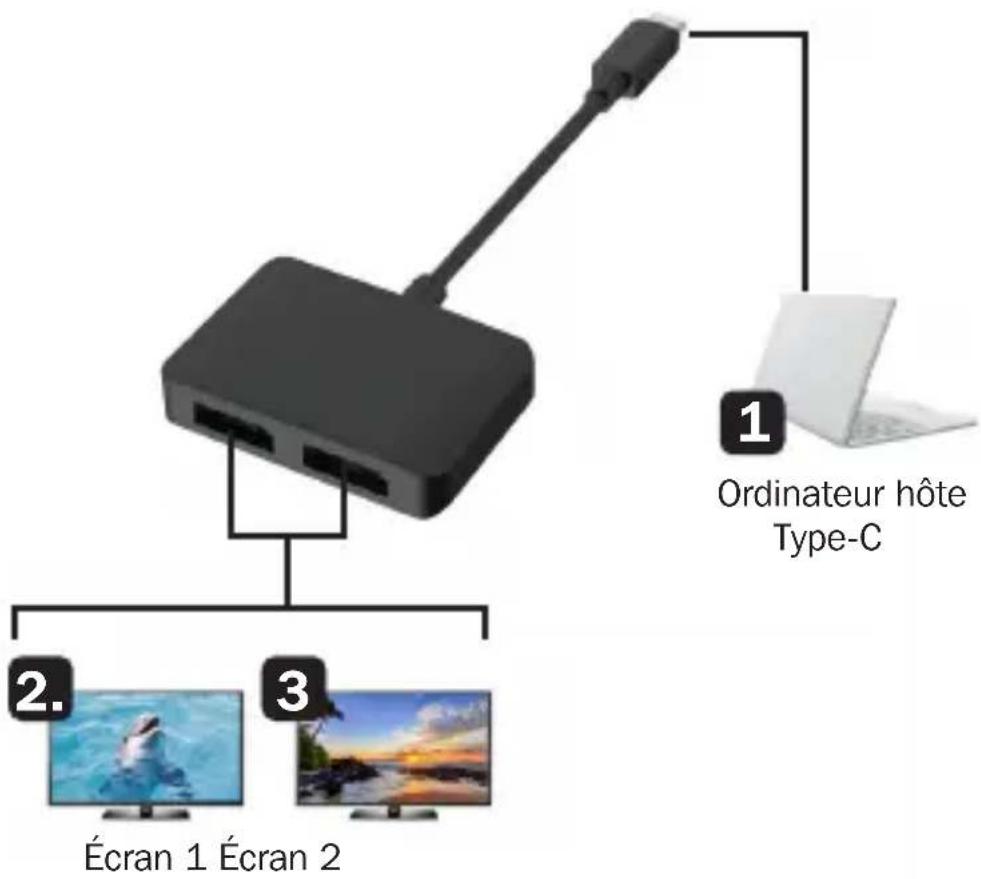

Schéma de connexion

1 Ordinateur hôte USB Type-C 2 Écran 1 : résolution maximale de 8K 3 Écran 2 : Deux écrans : 4K @ 60 Hz en mode MST

Caractéristiques techniques

Connecteur d'entrée/de sortie
Entrée USB Type-C mâle (x1)
Sortie DisplayPort femelle (x2)
DisplayPort
Résolution Un écran : 8K @ 30 HzDeux écrans : 4K @ 60 Hz
HDR Oui
Version HDCP 2.2 & 1.4
Écologique
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Humidité de fonctionnement	10 à 85 % HR,sans condensation
Température d'entreposage	-10 à 70 °C (14 à 158 °F)
Humidité d'entreposage	5 à 90 % HR,sans condensation

Caractéristiques techniques

Besoins en matière d'alimentation
Source d'alimentation Alimentation bus
Consommation d'énergie en attente	≤ 0.5W
Mesures physiques
Dimensions (H x l x P)	1,2 x 5 x 5,5 cm(0,5 x 2 x 2,2 po)
Poids 41 g (0,1 lb)
Garantie
Garantie limitée Garantie	limitée de 3 ans
Approbations des autorités réglementaires
Certifications RoHS, REACH, CE, FCC

Garantie limitée de 3 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, d'être exempt de tous défauts de matériaux et de fabrication pour une période de 3 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
