РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PCBS 3040 ProfiCare

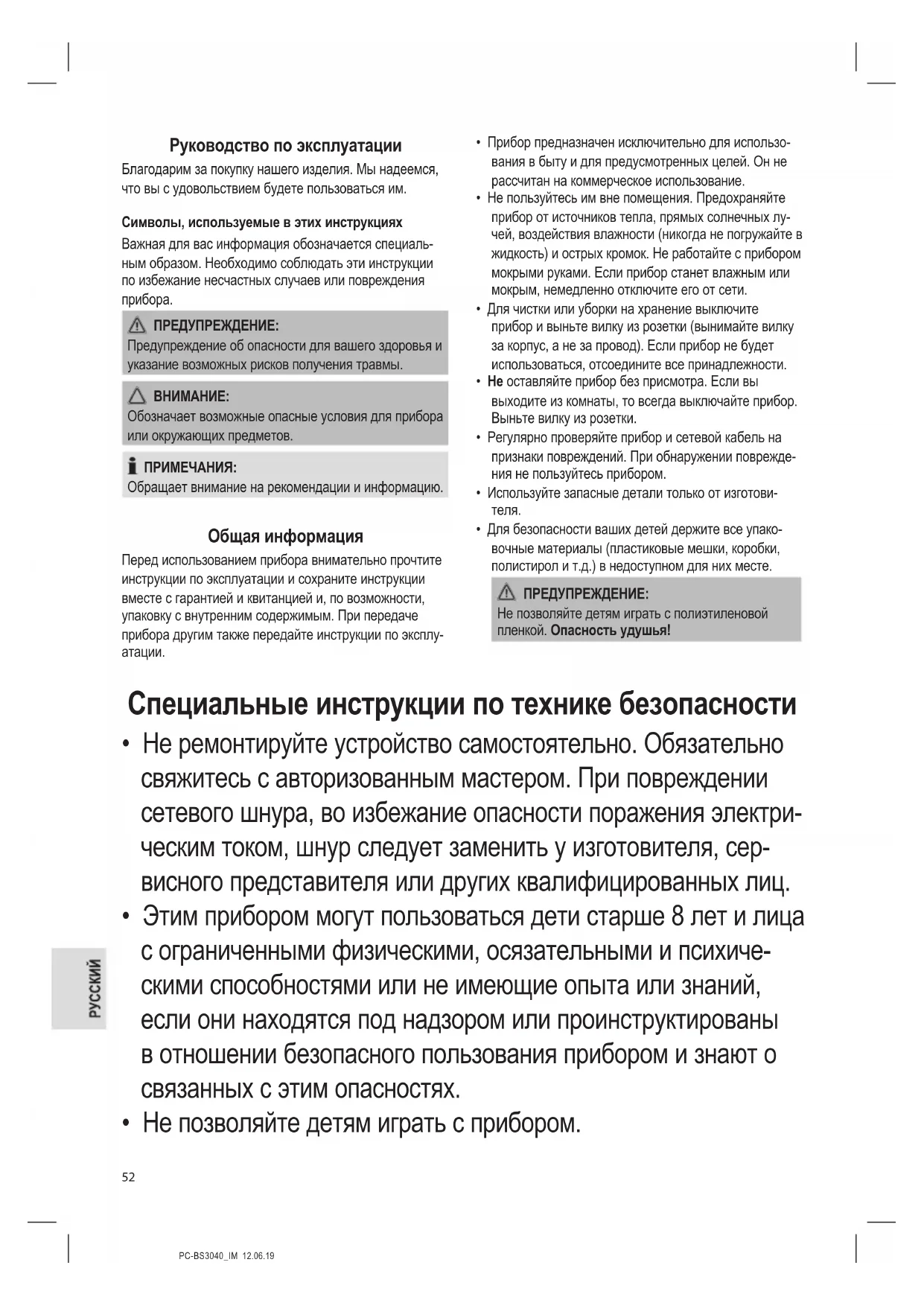

Руководство по эксплуатации Благодарим за покупку нашего изделия. Мы надеемся, что вы с удовольствием будете пользоваться им. Символы, используемые в этих инструкциях Важная для вас информация обозначается специаль- ным образом. Необходимо соблюдать эти инструкции по избежание несчастных случаев или повреждения

ПРЕДУПРЕЖДЕНИЕ: Предупреждение об опасности для вашего здоровья и указание возможных рисков получения травмы.

Обозначает возможные опасные условия для прибора или окружающих предметов. ПРИМЕЧАНИЯ: Обращает внимание на рекомендации и информацию. Общая информация Перед использованием прибора внимательно прочтите инструкции по эксплуатации и сохраните инструкции вместе с гарантией и квитанцией и, по возможности, упаковку с внутренним содержимым. При передаче прибора другим также передайте инструкции по эксплу-

• Прибор предназначен исключительно для использо- вания в быту и для предусмотренных целей. Он не рассчитан на коммерческое использование.

• Не пользуйтесь им вне помещения. Предохраняйте прибор от источников тепла, прямых солнечных лу- чей, воздействия влажности (никогда не погружайте в жидкость) и острых кромок. Не работайте с прибором мокрыми руками. Если прибор станет влажным или мокрым, немедленно отключите его от сети.

• Для чистки или уборки на хранение выключите прибор и выньте вилку из розетки (вынимайте вилку за корпус, а не за провод). Если прибор не будет использоваться, отсоедините все принадлежности.

• Не оставляйте прибор без присмотра. Если вы выходите из комнаты, то всегда выключайте прибор. Выньте вилку из розетки.

• Регулярно проверяйте прибор и сетевой кабель на признаки повреждений. При обнаружении поврежде- ния не пользуйтесь прибором.

• Используйте запасные детали только от изготови-

• Для безопасности ваших детей держите все упако- вочные материалы (пластиковые мешки, коробки, полистирол и т.д.) в недоступном для них месте. ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья! Специальные инструкции по технике безопасности

• Не ремонтируйте устройство самостоятельно. Обязательно свяжитесь с авторизованным мастером. При повреждении сетевого шнура, во избежание опасности поражения электри- ческим током, шнур следует заменить у изготовителя, сер- висного представителя или других квалифицированных лиц.

• Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательными и психиче- скими способностями или не имеющие опыта или знаний, если они находятся под надзором или проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасностях.

• Не позволяйте детям играть с прибором.PC-BS3040_IM 12.06.19

• Чистка и уход за прибором не должны проводиться детьми без надзора.

• Не всасывайте жидкости!

• Не всасывайте горячий пепел или остроконечные или острые предметы!

• Не используйте устройство в сырых помещениях!

• Никогда не используйте устройство без фильтра. Прове- ряйте, правильно ли вставлен фильтр!

• Во время использования держите волосы, одежду и части тела подальше от всасывающего сопла!

• Не приближайте пылесос к источникам тепла, таким как ба- тареи отопления, печи и т.д.! Распаковка прибора

1. Выньте устройство из его упаковки.

2. Снимите обе защитные части с днища прибора.

3. Проверьте наличие всех компонентов комплекта

4. Проверьте прибор на наличие каких-либо поврежде-

ний при транспортировке для того, чтобы избежать опасных ситуаций. ПРИМЕЧАНИЯ: В случае каких-либо повреждений при транспорти- ровке обратитесь к вашему продавцу немедленно. Не пользуйтесь поврежденным прибора! Обзор деталей прибора / Комплект поставки 1 Регулятор подачи воздуха 2 Ручка 3 Всасывающий шланг 4 Соединительная головка вакуумного шланга 5 Подключение шланга 6 Основание пылесборника 7 Емкость для пыли 8 Замок крышки (блок фильтра) 9 Ручка для переноски 10 Кнопка фиксатора пылесборника 11 Кнопка сматывания шнура 12 Регулятор мощности всасывания 13 Замок вентиляционной решетки (блок фильтра) 14 Кабель сетевого электропитания 15 Крепление для шланга 16 Переключатель вкл / выкл 17 Переключатель режима «ковер / твердый пол» 18 Насадка для пола (с крюком, который не показан) 19 Телескопическая всасывающая труба 20 Щетка для паркета 21 Комбинированная щетка / узкое длинное сопло Не показано Турбо-щетка Начало работы

• Вставьте соединительную головку всасывающего шланга в соединитель шланга до фиксации на месте. Для этого, пожалуйста, нажмите две кнопки одновременно.

• Для последующего освобождения шланга еще раз, пожалуйста, нажмите кнопки на соединительной головке. Удерживая кнопки нажатыми, вытащите

• Вставьте вакуумную трубу в ручку, если необходимо.

• Затем установите насадку для пола и/или другие аксессуары. Для отсоединения концевых насадок от всасываю- щего патрубка необходимо их слегка повертывать.

Насадка для пола (18) Колесики на насадке для пола упрощают ее переме-

С помощью насадки для пола можно чистить гладкие поверхности и ковры.PC-BS3040_IM 12.06.19

• Рычажком (17) ожно поворачивать щетки наружу или

Максимальная эффективность аппарата зависит от текстуры полового покрытия. Наши рекомендации заключаются в следующем:

• Использование без щеток: Для чистки пылесосом половых покрытий с высоким

• Использование со щетками: Для чистки пылесосом гладких полов и ковров с коротким

Щетка для паркета (20) Для мягкой уборки чувствительных твердых полов, например, паркета, ламината, плитки и пр. Узкое длинное сопло, насадка со щеткой (21) ПРИМЕЧАНИЯ: Складная насадка «2-в-1» Когда обе части насадки не соединены, обеспечен режим чистки в углах. Когда потребуется щетка, насадите часть со щеткой в направлении стрелки до фиксации на месте.

• Узкая насадка: Удаление пыли из углов, соединений и стыков.

• Насадка щетка: Аккуратное удаление пыли из щелей в обивке и матрацах. Также подходит для удаления пыли с чувствительных поверхностей, например, с мебели

Турбо-щетка турбо-щетка оснащена вращающейся роликовой щет- кой, действующей от воздушного потока. В частности оно подходит для сбора шерсти, нитей и волокон на обивке. Чтобы лучше абсорбировать волосы, обра- щайте внимание на положение щетки-насадки. Щетки должны быть сложены. Вы можете закрепить или освободить насадку с помощью запорного механизма, расположенного на правой стороне щеточного валика

Не используйте турбо-щетку для чистки деликатных полов, например паркета, ламината или аналогичных. Можно повредить поверхность. Шнур электропитания Вытяните шнур электропитания из отсека для шнура. Кабельный отсек располагается внизу задней части

• Вытаскивайте шнур только до максимальной длины, указанной желтой меткой.

• Не вытягивайте кабель дальше красной метки, иначе можно повредить устройство сворачивания

ПРИМЕЧАНИЯ: Если видна красная метка, вдвиньте шнур внутрь с помощью кнопки сворачивания шнура вплоть до желтой метки. Электрическое подключение

• Перед подключением вилки сетевого шнура в розетку сети электропитания убедитесь, что на- пряжение в сети соответствует характеристикам устройства. См. данные на паспортной табличке устройства.

• Подключайте устройство только к сертифицирован- ной настенной розетке. Использование прибора

1. Вставьте вилку электропитания в правильно установ-

ленную электрическую розетку.

2. Включите устройство переключателем вкл / выкл,

3. Установите переключатель «ковер / пол» в зависимо-

сти от места очистки.

4. Регулируйте мощность всасывания с помощью регу-

лятора мощности всасывания.

5. Проводите чистку с постоянной скоростью. Не требу-

ется прилагать значительного усилия. ПРИМЕЧАНИЯ: Обратите внимание на расстояние, которое обе- спечивается длиной шнура! Бегунок воздуха Откройте бегунок воздуха на ручке шланга, чтобы регулировать поток воз- духа или удалить предметы, прилипшие

Выключение и сворачивание шнура электропитания

1. Выключите пылесос переключателем вкл / выкл и

извлеките вилку из электрической розетки.

2. Держите вилку в руках.

3. Нажмите кнопку сворачивания шнура и направляйте

шнур в пылесос. Держите шнур руками и не допу- скайте образование петель.PC-BS3040_IM 12.06.19

Обслуживание Опустошение пылесборника Выбрасывайте мусор из пылесборника, как только уровень дойдет до отметки MAX.

1. Выключите вилку из сетевой розетки.

2. Для отсоединения пылесборника нажмите кнопку

(10). Вытащите пылесборник.

3. Выбросите мусор из пылесборника в мусорное

ведро. Нажмите защелку на контейнере пыли для открытия нижней пластины. (стр 4, Рис. B).

4. Затем закройте основание.

5. Закрепите пылесборник в устройстве. Сначала

установите его внутрь и затем закрепите с помощью верхнего крючка.

6. Проверьте надежность расположение пылесбор-

ника, слегка приподняв устройство за ручку.

В устройстве предусмотрено 4 фильтра. Обычная си- стема с мешком для сбора пыли была заменена на про- зрачный пылесборник. Более высокая скорость сбора пыли позволяет разделять тяжелую пыль и малейшие частицы в засасываемом воздуха. Таким образом, отсутствует необходимость покупать

Фильтры требуют периодической очистки. Блок фильтров (стр. 4, рис. C - H) Блок фильтров включает в себя следующее:

• Кассетный фильтр с флисовой тканью

• Фильтр предварительной очистки

• Запрещается мыть компоненты прибора в стираль- ной или посудомоечной машине!

• Запрещается использовать для высушивания фен

• Повторное использование прибора разрешается только, когда все компоненты полностью сухие и установлены правильно. Для очистки блока фильтров выполните следующее:

1. Опорожните емкость для пыли согласно приведен-

ным выше инструкциям. (Шаг 1 - 4).

2. Разберите блок фильтров

2.1 Поверните блок фильтров в направлении .

(Рис. C) 2.2. Выньте блок фильтров из емкости для пыли. (Рис. D) 2.3. Поверните крепежный диск и выньте его. (Рис. E) 2.4. Выньте фильтр предварительной очистки из центрального фильтра. (Рис. F) 2.5. Откройте крышку блока фильтров. (Рис. G) 2.6. Извлеките кассетный фильтр с флисовой тка- нью и вставленной губкой. (Рис. H)

3. Очистите все детали блока фильтров и емкость для

пыли проточной водой. При этом можно воспользо- ваться мягкой щеткой.

4. Дайте всем деталям полностью высохнуть на

5. Сборка блока фильтров

5.1. Поместите губку гладкой стороной на флисовую ткань в кассетный фильтр. 5.2. Поставьте кассетный фильтр на центральный

5.3. Закройте крышку. Она должна зафиксироваться механически. ПРИМЕЧАНИЯ: Крышку можно закрыть только со вставлен- ным кассетным фильтром. 5.4. Вставьте фильтр предварительной очистки в центральный фильтр. ПРИМЕЧАНИЯ:

• Фильтр предварительной очистки имеет углубления разного размера, которые совпадают с выступами на центральном

• Убедитесь, что правильно вставлены рези- новые уплотнители. 5.5. Установите крепежный диск на фильтр предва- рительной очистки и затяните повернув его. 5.6. Установите блок фильтров на место в емкости для пыли: Установите направляющий выступ на блоке фильтров по символу . Затяните блок фильтров повернув его в направлении . Выпускной фильтр Фильтр HEPA Прибор также имеет выпускной фильтр. Она находится в задней части прибора рядом с подставкой.

2. Снимите фильтрующий элемент и очистите его. Вы-

сокоэффективный сухой воздушный фильтр можно прочистить щеткой.

3. Вставьте фильтр обратно. Направляющие штыри

должны быть направлены вниз.PC-BS3040_IM 12.06.19

4. Вставьте вентиляционную решетку обратно в при-

бор. Соблюдайте расположение в направляющих проушинах. Вентиляционная сетка должна встать на свое место со слышимым щелчком. Турбо-щетка

• Для удаления волос из щеточного валика, сложите щетку-насадку вверх. Для этого освободите запор- ный механизм на правой стороне ( ).

• С помощью маленьких ножниц обрежьте шерсть, волосы и нитки, намотавшиеся на щетки.

• Для удаления трудноудаляемых загрязнений освободите гайку и разберите щетку. Для сборки, пожалуйста, см. иллюстрации на стр. 5!

• Перед очисткой извлеките вилку из розетки.

• Ни при каких обстоятельствах не допускайте погружения устройства в воду с целью очистки. Иначе возможен удар электрическим током или возгорание.

• Не применяйте проволочную щетку или абразив- ные материалы.

• Не используйте кислоты или абразивные чистящие

• Очистите корпус мягкой сухой тканью без чистящих

• На щетках из комплекта принадлежностей могут накапливаться грязь и волосы. Регулярно удаляйте это загрязнение.

• Обеспечьте полное остывание устройства.

• Полностью сверните шнур.

• Пожалуйста, вставьте крюк насадки для пола на вы- ступ при хранении на задней стороне устройства. Поиск и устранение неисправностей Проблема Возможная причин Способ устранения Устройство не

К устройству не подключено электропитание. Проверьте подключение к сети электропитания. Проверьте положение переключателя. Малая мощность всасывания. Установлена слишком малая мощность всасывания. Проверьте положение регулятора. Пылесборник переполнен. Опустошите пылесборник. Грязные фильтра. Очистите фильтры, как указано в разделе «Обслуживание».

Возобновление работы может быть только с сухими фильтрами! Посторонний предмет находится во всасывающей трубе или в насадке. Проверьте эти принадлежности на посторонние предметы.PC-BS3040_IM 12.06.19

Технические данные Модель: ..............................................................PC-BS 3040 Электропитание: ...............................220 - 240 В~, 50 / 60 Гц Мощность на входе: ................................................700 ватт Класс защиты: .................................................................... Вес без упаковки: ................................................прибл. 5 кг Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки

Извещение о соответствии директивам Устройство соответствует европейским стандартам и директивам в редакции, действительной на момент доставки устройства:

• Низковольтное оборудование 2014 / 35 / EU

• Директива по электромагнитной совместимости 2014 / 30 / EU

• Директива RoHS 2011 / 65 / EU & (EU) 2015 / 863

• Директива по экодизайну 2009 / 125 / ЕС

• Требования по экодизайну для пылесосов ПОСТА- НОВЛЕНИЕ СОВЕТА (ЕС) № 666 / 2013

Значение символа «корзина» Защита окружающей среды: не допускается утилизация электроприборов вместе с бытовыми отходами. Утилизация устаревшей техники и неис- правных электроприборов производится в городских приёмных пунктах. Не допускайте неправильной утилизации отходов. Это наносит вред окружающей среде и оказывает негатив- ное воздействие на здоровье людей. Оказывайте содействие программе утилизации и дру- гим формам переработки электронной и электрической

Информацию о пунктах утилизации бытовой техники можно получить в местных органах власти.PC-BS3040_IM 12.06.19
