PCBS 3040 - Aspiradora ProfiCare - Manual de uso y guía de instrucciones gratis

Marca	ProfiCare
Modelo	PCBS 3040
Tipo de aspiradora	Aspiradora sin bolsa (ciclón)
Color	No especificado
Potencia nominal	700 W
Tensión de alimentación	220-240 V~, 50/60 Hz
Clase de protección	II
Peso neto	Aproximadamente 5 kg
Tipo de filtración	Filtro HEPA, filtro cassette con lana sintética, esponja, prefiltro, filtro central
Número de filtros	4 (filtros principales) + 1 filtro de escape HEPA
Capacidad del depósito de polvo	No especificada (marca MAX)
Longitud del cable de alimentación	Aprox. 5 m (estimación)
Radio de acción	Aprox. 7 m (estimación con manguera)
Nivel de sonido	No especificado
Accesorios incluidos	Boquilla para suelos, cepillo para parquet, boquilla para rincones/cepillo 2 en 1, turbo cepillo
Funcionalidades	Tubo telescópico, regulador de aire, selector alfombra/suelo duro, enrollador de cable, indicador de nivel de polvo
Mantenimiento	Limpieza regular de los filtros con agua, vaciado del depósito después del uso
Seguridad	Apagado automático en caso de sobrecalentamiento (no especificado), desconexión antes de la limpieza
Conformidad	Directiva de baja tensión 2014/35/UE, CEM 2014/30/UE, RoHS 2011/65/UE, Ecodiseño 2009/125/CE
Garantía	No especificada (consultar al vendedor)

Preguntas frecuentes - PCBS 3040 ProfiCare

¿Cómo vaciar el colector de polvo?

Desconecte el aparato. Presione el botón de liberación (10) para retirar el colector. Abra el pestillo inferior sobre una papelera. Cierre y vuelva a colocar enganchando primero la parte inferior y luego la superior.

¿Cómo limpiar los filtros de la aspiradora?

Desmonte el dispositivo de filtración: retire el disco de fijación, el prefiltro, el filtro central y luego el cassette con lana sintética y esponja. Lave todas las piezas con agua limpia (no en lavavajillas). Seque completamente al aire antes de volver a montar.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique primero el ajuste de potencia. Luego, vacíe el colector si está lleno. Limpie los filtros. Inspeccione el tubo y los accesorios para detectar posibles obstrucciones.

¿Puedo aspirar líquidos con esta aspiradora?

No, esta aspiradora está diseñada solo para limpieza en seco. Nunca aspire líquidos ni cenizas calientes, ya que podría dañar el aparato y presentar un riesgo.

¿Cómo usar el turbo cepillo?

El turbo cepillo es ideal para muebles tapizados. Asegúrese de que los peines estén doblados. No lo use en pisos lisos (parquet, laminado) para evitar rayones. Limpie regularmente el rodillo de pelos e hilos.

¿Cómo ajustar la boquilla para alfombra o suelo duro?

Use el selector (17) ubicado en la boquilla para suelos. Cepillo hacia afuera: para suelos duros lisos; cepillo hacia adentro: para alfombras y moquetas.

¿Cómo enrollar el cable de alimentación?

Después de usarlo, desconecte el enchufe. Sostenga el enchufe con una mano y presione el botón de almacenamiento (11) para enrollar el cable. Guíe el cable para evitar que se azote.

¿Qué hacer en caso de obstrucción en el tubo?

Abra el regulador de aire en el mango para liberar el objeto. Si es necesario, desmonte el tubo y los accesorios para quitar la obstrucción manualmente.

¿Cómo ensamblar la aspiradora por primera vez?

Inserte la cabeza de conexión de la manguera en el conector del aparato hasta que haga clic. Fije el tubo telescópico al mango. Elija el accesorio deseado (boquilla para suelos, cepillo para parquet, etc.) y encájelo.

¿Dónde encontrar el manual de instrucciones completo?

El manual está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com para el modelo PCBS 3040 de ProfiCare.

MANUAL DE USUARIO PCBS 3040 ProfiCare

Indicación de los elementos de manejo ...... Página 3
Figuras A-H Página 4
Montaje del cepillo turbo.... Página 5
Manual de instrucciones.... Página 24
Datos técnicos.... Página 28
Eliminación.... Página 29

РУССКИЙ

Содержание

Indicación de los elementos de manejo • Elementi di comando • Overview of the Components

Przegład elementów obsługi • A kezelőelemek áttekintése

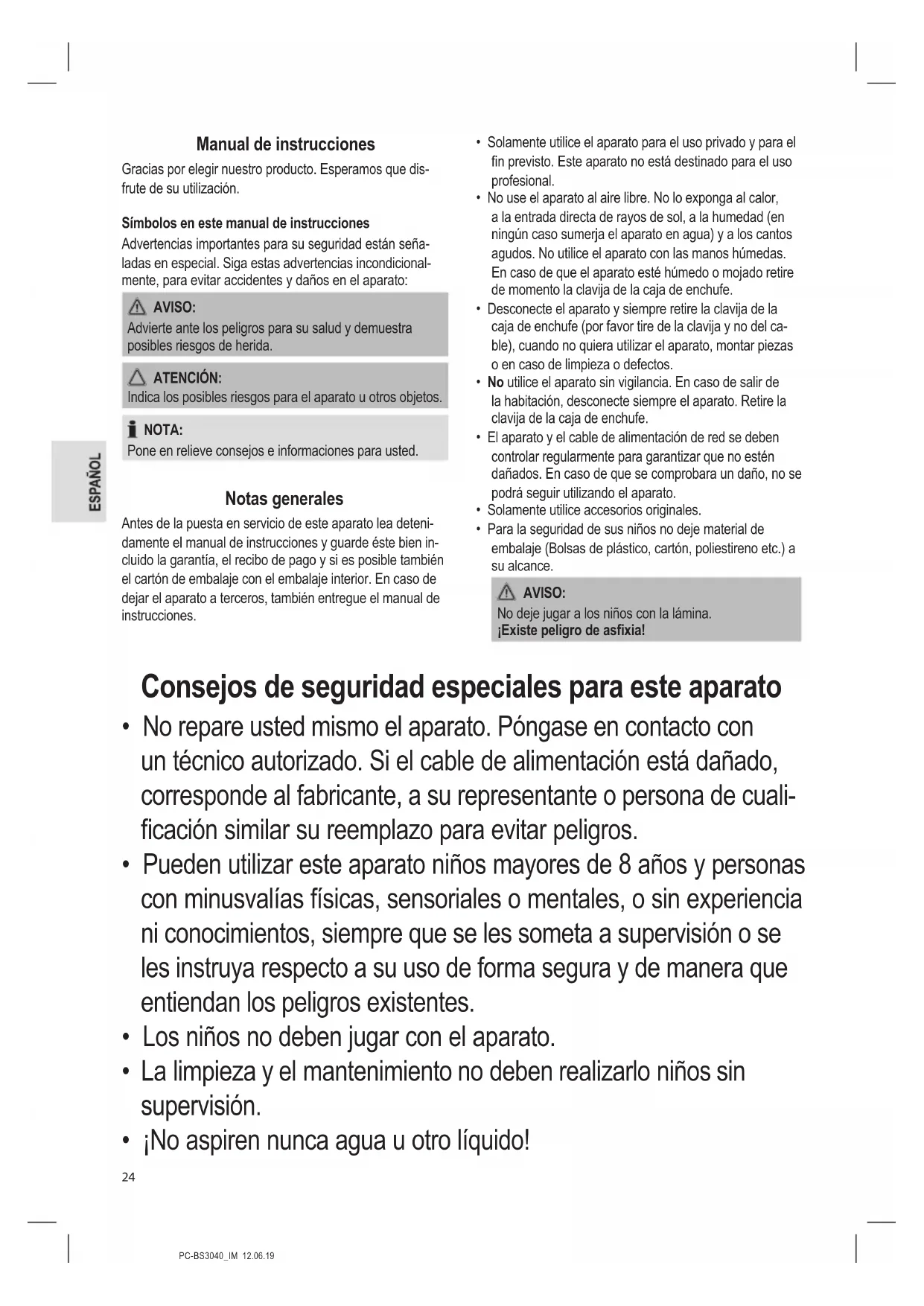

Manual de instrucciones

Gracias por elegir nuestro producto. Esperamos que disfrute de su utilización.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• No use el aparato al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.
• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.
• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No deje jugar a los niños con la lámina.

¡Existe peligro de asfixia!

Consejos de seguridad especiales para este aparato

• No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualificación similar su reemplazo para evitar peligros.
• Pueden utilizar este aparato niños mayores de 8 años y personas con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.

• ¡No aspiren nunca agua u otro líquido!

• ¡No aspiren nunca cenizas calientes, objetos agudos o cortantes!

• ¡No utilice el aparato en espacios húmedos!
• Nunca aspire sin filtro. ¡Siempre compruebe el correcto ajuste de la bolsa que acaba de colocar!
• ¡Durante el funcionamiento mantenga apartado de la boquilla del aspirador, el pelo, piezas de ropa o extremidades del cuerpo!
• ¡Mantenga la aspiradora apartada de fuentes de calor como radiadores, estufas etc.!

Desembalaje del aparato

1. Extraiga el aparato de su embalaje.
2. Retire las dos piezas de protección de la para inferior del aparato.
3. Compruebe el ámbito de entrega para su finalización.
4. Compruebe el aparato para ver si tiene algún daño debido a su transporte, para evitar posibles peligros.

NOTA:

En caso daños debidos al transporte, póngase en contacto con su proveedor de inmediato. ¡No utilice el aparato dañado!

Indicación de los elementos de manejo / Contenido en la entrega

1 Control del aire
2 Asa
3 Manguera de aspiración
4 Cabezal de conexión para la manguera de la aspiradora
5 Conexión de manguera
6 Tapa de base del compartimento del polvo
7 Contenedor de polvo
8 Bloqueo de la cubierta (Unidad de filtro)
9 Asa de transporte
10 Botón de apertura del compartimento del polvo
11 Tecla para el enrollamiento de cable
12 Control de potencia de succión
13 Bloqueo de ventilación de la rejilla (Unidad de filtro)
15 Soporte de apoyo para el tubo telescópico
16 Botón de encendido / apagado
17 Selector de alfombras / suelo duro
18 Boquilla para el suelo (con gancho (sin imagen))
19 Tubo de aspiración telescópico
20 Cepillo para parqué
21 Boquilla de cepillo y accesorios para grietas combinado

No mostrado

Cepillo turbo

Puesta en marcha

• Introduzca el botón de unión del tubo de aspiración en la conexión del tubo, hasta que éste encaje mecánicamente. Para ello, se ruega presionar las teclas al mismo tiempo.
• Para soltar de nuevo el tubo, presione otra vez las teclas en el botón de unión. Mantenga las teclas presionadas y extraiga el tubo.
• En caso de que sea necesario, encaje el tubo aspirador en la empuñadura.
• Coloque la tobera de suelo, es decir el accesorio. Para separar los accesorios de la boquilla del tubo de aspiración, tire de ellos girándolos ligeramente.

Accesorios de boquilla

Boquilla para el suelo (18)

La boquilla para suelos cuenta con ruedas para facilitar el movimiento.

Con la boquilla para el suelo podrá limpiar superficies planas y alfombras.

- Ajuste los cepillos hacia fuera o hacia dentro utilizando la palanca (17).

El mejor uso del aparato depende de la textura del revestimiento del suelo. Recomendamos el uso siguiente:

- Uso sin cepillos: Para aspirar revestimientos del suelo con pelo largo

- Uso con cepillos: Para aspirar suelos planos y moquetas de pelo corto

Cepillo para parqué (20)

Para una limpieza suave de suelos duros sensibles como el parquet, laminado, azulejos, etc.

Boquilla rinconera, boquilla con cepillo (21)

i NOTA: Boquilla plegable "2 en 1"

Plegada la puede utilizar como tobera para juntas. Si quiere utilizar la tobera de cepillo, tire del cepillo en dirección de la flecha, hasta que encaje mecánicamente.

- Boquilla rinconera:

Para aspirar suciedad de esquinas, juntas y espacios pequeños.

- Boquilla con cepillo:

Para eliminar suavemente la suciedad de las ranuras de tapicería y colchones. También es adecuada para eliminar polvo de superficies sensibles, como muebles o cortinas.

Cepillo turbo

El cepillo turbo está equipado con un cepillo giratorio con rodillo que se mueve por el caudal de vapor. Es especialmente adecuado para absorber pelo, hilos y pelusa en tapicerías. Para absorber mejor el pelo, preste atención a la posición del accesorio de cepillo. Los cepillos deben desplegarse hacia abajo. Puede fijar o aflojar el accesorio con el mecanismo de bloqueo(1) en el lado derecho del rodillo del cepillo.

ATENCIÓN:

No use el cepillo turbo sobre suelos lisos delicados, como parqué, laminado o similares.

Podría dañar la superficie.

Cable de alimentación

Tire del cable de red desde el compartimiento de cables. El compartimento de cable está ubicado en la parte posterior del aparato.

ATENCIÓN:

• Por favor tire del cable solamente hasta la marcación amarilla.
• Nunca tire hasta la marcación roja, ya que el enrollamiento de cable se podría estropear.

i NOTA:

En caso de que la marcación roja esté visible, recoja el cable hasta la marcación amarilla con ayuda de la tecla para el enrollamiento de cable.

Conexión eléctrica

• Antes de conectar el enchufe a una toma de corriente, verifique que la tensión de la red sea correcta. Consulte las especificaciones en la etiqueta del dispositivo.
• Conecte el dispositivo a una toma certificada solamente.

Uso del aparato

1. Introduzca la clavija en una caja de enchufe con toma tierra, e instalada por la norma.
2. Encienda el aparato con el interruptor de encendido / apagado, apretando el botón hacia abajo.
3. Dependiendo de las características del suelo ajuste el conmutador "Moqueta / Suelo duro".
4. Ajuste la potencia de aspiración por medio del control de potencia de aspiración.
5. Aspire ahora en una velocidad constante. No es necesario apretar.

i NOTA:

¡Tenga atención con el alcance del cable, ya que es limitado!

Regulador de admisión

Abra el regulador de admisión que se encuentra en la empuñadura del tubo flexible, para su regulación de aire o para soltar piezas que se hayan pegado en la tobera.

Desconexión y enrollamiento del cable de alimentación

1. Desconecte el aspirador en el interruptor de encendido / apagado y retire la clavija de la caja de enchufe.
2. Mantenga la clavija en la mano.
3. Presione la tecla para el enrollamiento de cable y guíe el cable. Mantenga el cable para evitar que se enrolle.

Mantenimiento

Vaciado del compartimento del polvo

Vacíe el compartimento del polvo cuando este sucio y alcance la marca del máximo MAX.

1. Desenchufe de la toma de corriente.
2. Presione el botón (10) para soltar el colector de polvo. Suelte el compartimento del polvo.
3. Vacíe el compartimento del polvo sobre un cubo de basura. Presione el pestillo del recipiente para polvo para abrir la placa inferior. (Página 4, Fig. B).
4. Luego cierre la tapa de base.
5. Acople el compartimento del polvo al aparato. Primero coloque por la parte inferior al aparato y luego asegúrelo con el gancho en la parte superior.
6. Compruebe que la posición del compartimento del polvo está bien sujeta elevando un poco el aparato como si lo transportara.

Filtros

El aparato dispone de 4 filtros. El sistema común de bolsa de polvo se ha sustituido por un compartimento del polvo transparente. Una mayor velocidad del flujo permite separar las partículas que flotan de la suciedad fuerte y ligera del aire aspirado.

Por tanto, no es necesario comprar bolsas de polvo.

Los filtros deben limpiarse periódicamente.

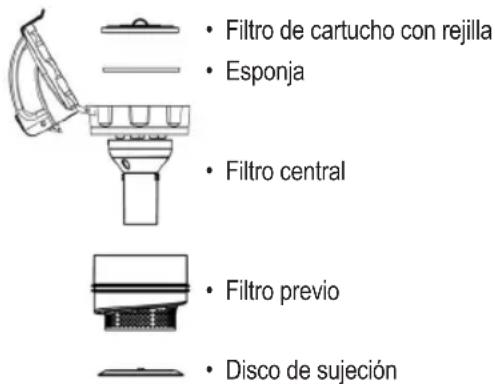

Unidad de filtro (Página 4, Fig. C a H)

La unidad de filtro se compone de:

ATENCIÓN:

• ¡Nunca lave los componentes en una lavadora o un lavavajillas!
• No use un secador de pelo para secar las piezas.
• Utilice el aparato solamente cuando todos los componentes estén completamente secos y se hayan instalado correctamente.

Proceda de la siguiente manera para limpiar la unidad de filtro:

1. Vacíe el depósito de polvo como se describe arriba. (Pasos 1-4).

2. Desmontaje de la unidad de filtro

2.1 Gire la unidad de filtro en dirección □(Fig. C)
2.2. Saque la unidad de filtro del recipiente de polvo. (Fig. D)
2.3. Gire el disco de sujeción y tire de él. (Fig. E)
2.4. Tire del filtro previo desde el filtro central. (Fig. F)
2.5. Abra la cubierta de la unidad de filtro. (Fig. G)
2.6. Saque el filtro de cartucho con la rejilla y la esponja introducidas. (Fig. H)

1. Limpie todas las partes de la unidad de filtro y el recipiente de polvo con agua corriente. Es posible utilizar un cepillo suave.

2. Deje que todas las partes se sequen completamente al aire.

3. Montaje de la unidad de filtro

5.1. Ponga la esponja con el lado liso en el filtro de cartucho sobre la rejilla.

5.2. Coloque el filtro de cartucho sobre el filtro central.

5.3. Cierre la cubierta. Se debe bloquear mecánicamente.

NOTA:

La cubierta solamente puede cerrarse con el filtro de cartucho introducido.

5.4. Coloque el filtro previo en el filtro central.

NOTA:

• El filtro previo tiene huecos de diferentes tamaños, que coinciden con las lengüetas del filtro central.
• Asegúrese de que los cierres de goma estén correctamente introducidos.

5.5. Ajuste el disco de ajuste sobre el filtro previo y ajuste girándolo.

5.6. Vuelva a colocar la unidad de filtro en el recipiente de polvo. Alinee la lengüeta en la unidad de filtro con el símbolo. Apriete la unidad de filtro girándola en dirección

Filtro de salida (Filtro HEPA)

Su aparato también dispone de un filtro de salida. Se sitúa en la parte posterior de la unidad, al lado del asistente de estacionamiento.

1. Presione la palanca (13) y desmonte la rejilla de ventilación.
2. Saque el cartucho del filtro y limpielo. Puede cepillar el filtro para limpiarlo
3. Vuelva a colocar el filtro. Las puntas de guía deben estar orientadas hacia abajo.
4. Vuelva a poner la rejilla de ventilación en el aparato. Observe las orejetas de guía. La rejilla de ventilación debe encajar y oírse como claramente.

Cepillo turbo

• Para retirar el pelo del rodillo del cepillo, pliegue hacia arriba el accesorio de cepillo. Para hacerlo, afloje el mecanismo de bloqueo (1) del lado derecho.
• Corte los hilos y el pelo que se haya enrollado en los cepillos con unas tijeras pequeñas.
• Para eliminar suciedad resistente, afloje la rosca y desmonte el cepillo. ¡Para el montaje, consulte las ilustraciones de la página 5!

Limpieza

AVISO:

- Desconecte siempre el aparato antes de limpiarlo.

AVISO:

- Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos.

• Limpie la carcasa con un paño suave y seco, sin emplear ningún agente adicional.

• Puede acumularse suciedad y pelo en los cepillos del kit de accesorios. Quite la suciedad con regularidad.

Almacenamiento

• Debe dejar enfriar por completo el aparato.
• Enrolle el cable por completo.
• Cuelgue por favor el gancho en la tobera de suelo en la ayuda de estacionamiento que se encuentra en la parte posterior del aparato.

Solución de problemas

Problema Causa posible Solución
El aparato no tiene funciona.	El aparato no está conectado al suministro eléctrico.	Supervise la conexión de red.
		Supervise la posición del interruptor.
Baja potencia de aspiración.	La potencia de aspiración se ha ajustado en un nivel demasiado bajo.	Comprobar la posición del control.
	El compartimento del polvo está lleno. Vacíe	el compartimento del polvo.
	Los filtros están ensuciados. Limpie los filtros	como se describe en “Mantenimiento”.
		ATENCIÓN:¡Vuelva a utilizar la aspiradora exclusivamente con filtros secos!
	En la manguera aspirante o en la tobera se encuentra un cuerpo extraño.	Controle, si hay un cuerpo extraño en los accesorios.

Datos técnicos

Modelo: PC-BS 3040

Suministro de tensión: 220-240 V\~, 50/60 Hz

Consumo de energía: 700 W

Clase de protección: II

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Aviso de cumplimiento de directiva

El dispositivo cumple con las normas y directivas europeas en la versión actual en el momento de la entrega:

• Directiva de Voltaje Bajo (LVD) 2014 / 35 / EU
- Compatibilidad Electromagnética (EMC) Legislación 2014 / 30 / EU
- Conformidad con la Directiva RoHS 2011 / 65 / EU & (EU) 2015 / 863
- Directiva Diseño ecológico 2009 / 125 / EG
- REGULACIÓN DE LA COMISIÓN (EU) n° 666 / 2013 sobre los requisitos de diseño ecológico para aspiradoras

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una errónea eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.
