BEDIENUNGSANLEITUNG PCBS 3040 ProfiCare

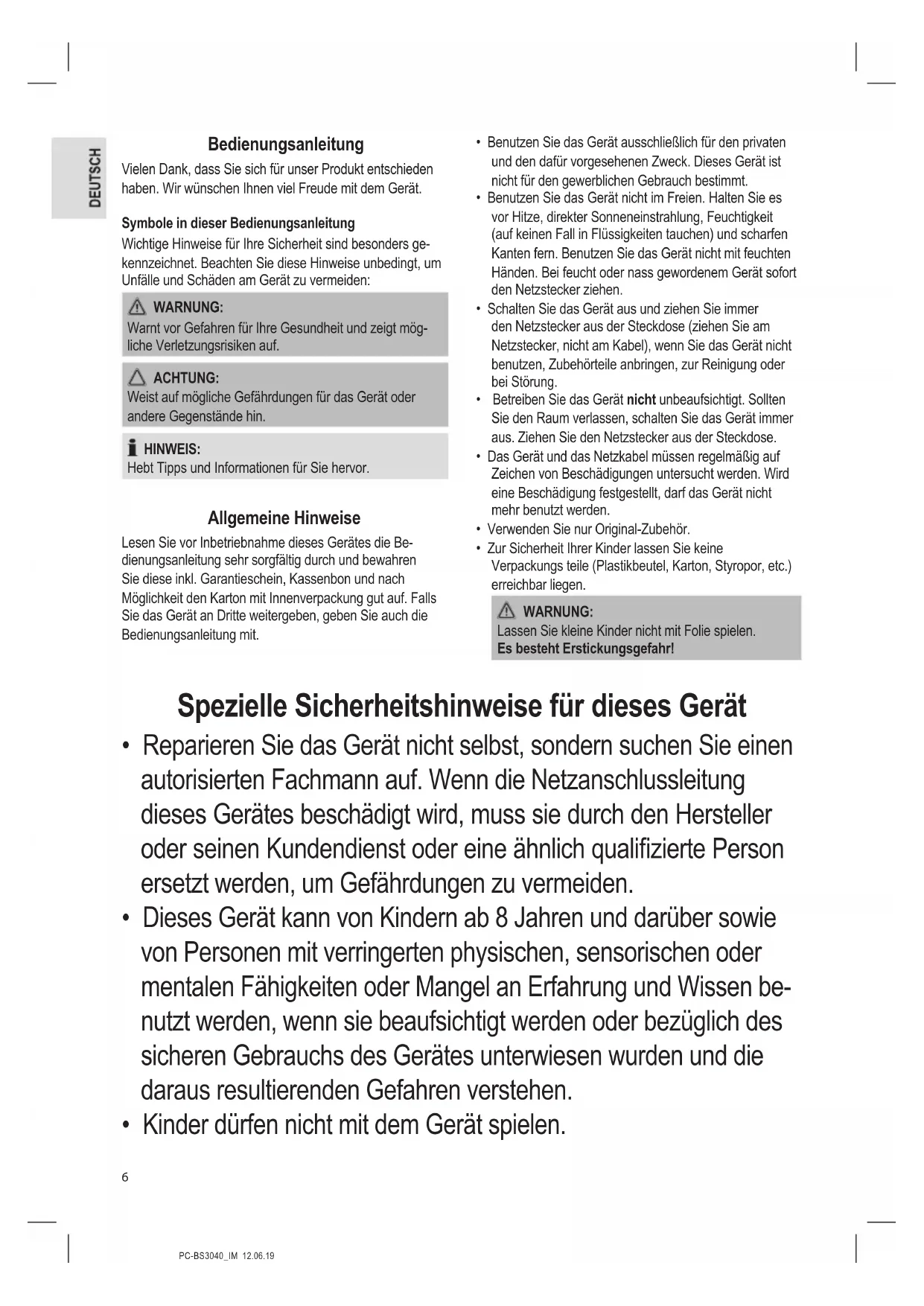

PC-BS3040_IM 12.06.19 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Be- dienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Netzstecker aus der Steckdose (ziehen Sie am Netzstecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Netzstecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.7 PC-BS3040_IM 12.06.19

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körper- teile von der Staubsaugerdüse fern!

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie die beiden Schutzteile von der Unterseite

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Überprüfen Sie das Gerät auf eventuelle Transportschä-

den, um Gefährdungen zu vermeiden. HINWEIS: Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an Ihren Händler. Ein be- schädigtes Gerät nicht in Betrieb nehmen! Übersicht der Bedienelemente / Lieferumfang 1 Luftschieber 2 Griff 3 Saugschlauch 4 Verbindungskopf des Saugschlauches 5 Schlauchanschluss 6 Bodenplatte des Staubbehälters 7 Staubbehälter 8 Verschluss der Abdeckung (Filtereinheit) 9 Tragegriff 10 Entriegelungstaste für Staubbehälter 11 Taste zur Kabelaufwicklung 12 Saugleistungsregler 13 Verschluss des Lüftungsgitters (Filtereinheit) 14 Netzanschlussleitung 15 Parkhilfe 16 Ein / Aus Schalter 17 Umschalter Teppich / Hartboden 18 Bodendüse (mit Haken (ohne Abb.)) 19 Teleskop-Saugrohr 20 Parkettbürste 21 Kombinierte Bürsten- / Fugendüse Ohne Abbildung Turbobürste Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er mechanisch einrastet, drücken Sie dazu gleichzeitig die Tasten.

• Um den Schlauch wieder zu lösen, drücken Sie erneut die Tasten am Verbindungskopf. Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.

• Stecken Sie ggf. das Saugrohr am Griffstück auf.

• Montieren Sie die Bodendüse bzw. das Zubehör. Um die Düsenaufsätze vom Saugrohr zu lösen, ziehen Sie diese unter leichtem Drehen ab. Düsenaufsätze Bodendüse (18) Die Bodendüse ist zur leichteren Führung mit Rollen aus- gestattet. Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (17) stellen Sie die Bürsten nach außen oder nach innen. Die optimale Anwendung richtet sich nach der Beschaffen- heit des Bodens. Wir empfehlen folgenden Einsatz:8 PC-BS3040_IM 12.06.19

• Einsatz ohne Bürsten: Zum Saugen von Teppichböden mit hohem Flor

• Einsatz mit Bürsten: Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor Parkettbürste (20) Für die schonende Reinigung von empndlichen Hartböden wie Parkett, Laminat, Fliesen usw. Bürsten- / Fugendüse (21) HINWEIS: Aufklappbare „2 in 1“ Düse Zusammengeklappt können Sie sie als Fugendüse be- nutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet.

• Fugendüse: Damit saugen Sie Schmutz aus Ecken, Fugen und kleinen Zwischenräumen.

• Bürstendüse: Damit holen Sie Schmutz schonend aus Schlitzen von Polstern und Matratzen. Auch zur Staubaufnahme auf empndlichen Oberächen wie Möbel oder Gardinen geeignet. Turbobürste Die Turbobürste ist mit einer rotierenden Bürstwalze aus- gestattet, die durch den Luftstrom angetrieben wird. Sie ist speziell zur Aufnahme von Haaren, Fäden und Flusen auf Polstern geeignet. Um Haare besser aufnehmen zu können, achten Sie auf die Stellung des Bürstaufsatzes. Die Bürsten müssen nach unten geklappt sein. Sie können den Aufsatz mit der Arretierung ( ) an der rechten Seite der Bürstenrolle feststellen oder lösen. ACHTUNG: Verwenden Sie die Turbobürste nicht auf empndlichen glatten Böden wie Parkett, Laminat o.ä. Die Oberäche könnte Schaden nehmen. Netzkabel Ziehen Sie das Netzkabel aus dem Kabelfach. Das Kabel- fach bendet sich an der Rückseite des Gerätes unten. ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Mar- kierung. ACHTUNG:

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein. Elektrischer Anschluss

• Bevor Sie den Stecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung stimmt. Die Angaben zum Ge- rät nden Sie auf dem Typenschild.

• Schließen Sie das Gerät nur an eine geprüfte Steckdose an. Benutzen des Gerätes

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose.

2. Schalten Sie das Gerät mit dem Ein- / Aus Schalter ein,

indem Sie die Taste nach unten drücken.

3. Stellen Sie je nach Bodenbelag den Umschalter „Tep-

pich / Hartboden“ ein.

4. Stellen Sie die Saugleistung am Saugleistungsregler ein.

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Luftschieber Öffnen Sie den Luftschieber am Schlauch- griff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am

Ein- / Aus-Schalter aus und ziehen Sie den Stecker aus der Steckdose.

2. Halten Sie das Kabel fest, um ein Herumschlagen zu

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach. Wartung Entleeren des Staubbehälters Entleeren Sie den Staubbehälter, wenn der Schmutz die Markierung MAX erreicht.

1. Ziehen Sie den Netzstecker aus der Steckdose.9

PC-BS3040_IM 12.06.19

2. Drücken Sie die Taste (10), um den Staubbehälter zu

entriegeln. Entnehmen Sie den Staubbehälter.

3. Entleeren Sie den Staubbehälter über einem Mülleimer.

Drücken Sie dazu die Verriegelung am Staubbehälter, um die Bodenplatte zu öffnen. (Seite 4, Abb. B)

4. Schließen Sie die Bodenplatte wieder.

5. Befestigen Sie den Staubbehälter am Gerät. Setzen Sie

ihn zuerst unten am Gerät an und klicken Sie ihn mit dem Haken oben ein.

6. Prüfen Sie den festen Sitz des Staubbehälters, indem

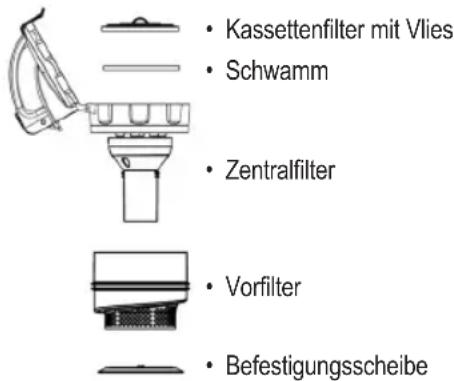

Sie das Gerät am Tragegriff kurz anheben. Filter Ihr Gerät verfügt über 4 Filter. Das herkömmliche Staub- beutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Die Filter müssen regelmäßig gereinigt werden. Die Filtereinheit (Seite 4, Abb. C bis H) Die Filtereinheit besteht aus:

• Kassettenlter mit Vlies

• Befestigungsscheibe ACHTUNG:

• Waschen Sie die Bauteile niemals in einer Wasch- oder Spülmaschine!

• Verwenden Sie keinen Haartrockner zum Trocknen.

• Nehmen Sie das Gerät nur wieder in Betrieb, wenn alle Bauteile vollständig trocken und korrekt montiert sind. Um die Filtereinheit zu reinigen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.

2. Demontage der Filtereinheit

2.1 Drehen Sie die Filtereinheit in Richtung .

(Abb. C) 2.2. Ziehen Sie die Filtereinheit aus dem Staubbehälter. (Abb. D) 2.3. Drehen Sie die Befestigungsscheibe und ziehen Sie diese ab. (Abb. E) 2.4. Ziehen Sie den Vorlter vom Zentrallter ab. (Abb. F) 2.5. Öffnen Sie die Abdeckung der Filtereinheit. (Abb. G) 2.6. Entnehmen Sie den Kassettenlter mit dem Vlies und dem eingelegten Schwamm. (Abb. H)

3. Reinigen Sie alle Teile der Filtereinheit und den Staubbe-

hälter unter ießendem Wasser. Sie können eine weiche Bürste zur Hilfe nehmen.

4. Lassen Sie alle Bauteile an der Luft vollständig trocknen.

5. Montage der Filtereinheit

5.1. Legen Sie den Schwamm mit der glatten Seite in den Kassettenlter auf das Vlies. 5.2. Setzen Sie den Kassettenlter auf den Zentrallter. 5.3. Schließen Sie die Abdeckung. Sie muss mecha- nisch einrasten. HINWEIS: Die Abdeckung lässt sich nur mit eingesetztem Kassettenlter schließen. 5.4. Setzen Sie den Vorlter auf den Zentrallter. HINWEIS:

• Der Vorlter hat unterschiedlich große Ausspa- rungen, die auf die Rastnasen am Zentrallter passen.

• Achten Sie darauf, dass die Gummidichtungen richtig eingesetzt sind. 5.5. Setzen Sie die Befestigungsscheibe auf den Vor- lter und drehen Sie diese fest. 5.6. Setzen Sie die Filtereinheit zurück in den Staub- behälter: Setzen Sie die Führungsnase an der Filtereinheit über dem Symbol an. Drehen Sie die Filtereinheit in Richtung fest. Auslasslter (HEPA-Filter) Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Er bendet sich auf der Rückseite des Gerätes neben der Parkhilfe.

1. Drücken Sie den Hebel (13) nach unten und nehmen

Sie das Lüftungsgitter ab.

2. Entnehmen Sie den Filtereinsatz und reinigen Sie die-

sen. Sie können den Filter ausbürsten.

3. Setzen Sie den Filter wieder ein. Die Führungsnasen

müssen nach unten zeigen.

4. Setzen Sie das Lüftungsgitter zurück an das Gerät. Be-

achten Sie die Führungsnasen. Das Lüftungsgitter muss hörbar einrasten. Turbobürste

• Um Haare an der Bürstwalze zu entfernen, klappen Sie den Bürstaufsatz nach oben. Lösen Sie dazu die Arretie- rung ( ) an der rechten Seite.

• Fäden und Haare, die sich an den Bürsten aufgerollt ha- ben, können Sie mit einer kleinen Schere abschneiden.

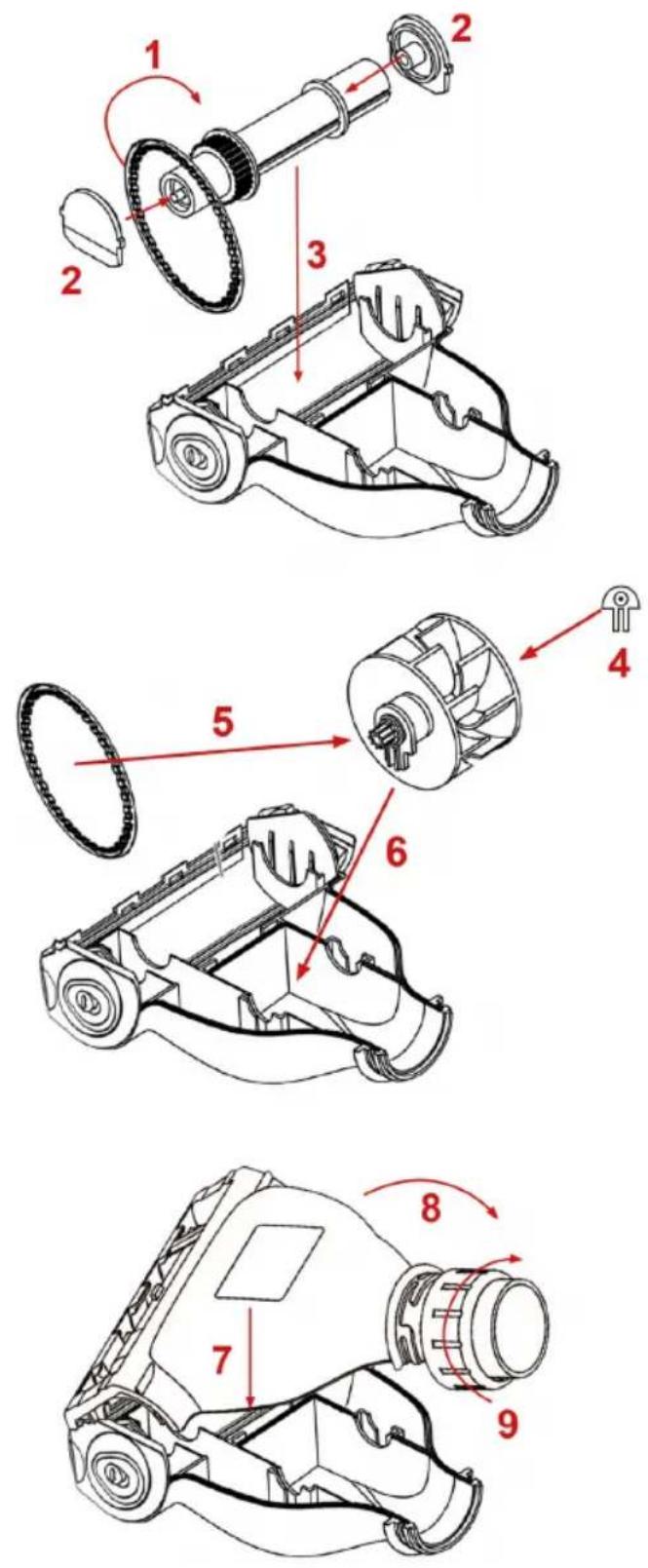

• Um hartnäckige Verunreinigungen zu entfernen, lösen Sie die Mutter und bauen Sie die Bürste auseinander. Zum Zusammenbauen beachten sie die Abbildungen auf Seite 5!10 PC-BS3040_IM 12.06.19 Ersatzteile Ersatzteile können Sie über unser Internet-Serviceportal www.sli24.de unter „Ersatzteile & Zubehör“ bestellen. Reinigung WARNUNG:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steck- dose.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

• In den Bürsten des Zubehörs können sich Schmutz und Haare ansammeln. Entfernen Sie diesen Schmutz regelmäßig. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung. Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters. Schwache Saugleistung. Die Saugleistung ist zu gering eingestellt. Kontrollieren Sie die Position des Reglers. Der Staubbehälter ist voll. Entleeren Sie den Staubbehälter. Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. ACHTUNG: Nehmen Sie den Be trieb nur mit trockenen Filtern wieder auf! Im Saugschlauch oder in der Düse bendet sich ein Fremdkörper. Kontrollieren Sie das Zubehör auf Fremdkörper. Technische Daten Modell: .................................................................PC-BS 3040 Spannungsversorgung: ......................220 - 240 V~, 50 / 60 Hz Leistungsaufnahme:......................................................700 W Schutzklasse: ....................................................................... Nettogewicht: ..............................................................ca. 5 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.11 PC-BS3040_IM 12.06.19 Hinweis zur Richtlinienkonformität Das Gerät entspricht den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

• RoHS-Richtlinie 2011 / 65 / EU & (EU) 2015 / 863

• Ökodesign Richtlinie 2009 / 125 / EG

• Umweltgerechte Gestaltung von Staubsaugern delegierte Verordnung (EU) Nr. 666 / 2013 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge- währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Ver- tragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

3. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls

im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

4. Mängel müssen innerhalb von 14 Tagen nach Erkenn-

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

5. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

6. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Ga- rantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:
