Marca	ProfiCare
Modello	PCBS 3040
Tipo di aspirapolvere	Aspirapolvere senza sacchetto (ciclone)
Colore	Non specificato
Potenza nominale	700 W
Tensione di alimentazione	220-240 V~, 50/60 Hz
Classe di protezione	II
Peso netto	Circa 5 kg
Tipo di filtrazione	Filtro HEPA, filtro a cassetta con lana sintetica, spugna, pre-filtro, filtro centrale
Numero di filtri	4 (filtri principali) + 1 filtro di scarico HEPA
Capacità del serbatoio della polvere	Non specificata (marcatura MAX)
Lunghezza del cavo di alimentazione	Circa 5 m (stima)
Raggio d'azione	Circa 7 m (stima con tubo)
Livello sonoro	Non specificato
Accessori inclusi	Bocchetta per pavimenti, spazzola per parquet, bocchetta per fessure/spazzola 2-in-1, turbospazzola
Funzionalità	Tubo telescopico, regolatore d'aria, selettore tappeto/pavimento duro, avvolgicavo, indicatore del livello di polvere
Manutenzione	Pulizia regolare dei filtri con acqua, svuotamento del serbatoio dopo l'uso
Sicurezza	Arresto automatico in caso di surriscaldamento (non specificato), scollegamento prima della pulizia
Conformità	Direttiva bassa tensione 2014/35/UE, CEM 2014/30/UE, RoHS 2011/65/UE, Ecodesign 2009/125/CE
Garanzia	Non specificata (consultare il rivenditore)

Domande frequenti - PCBS 3040 ProfiCare

Come svuotare il contenitore della polvere?

Scollegare l'apparecchio. Premere il pulsante di rilascio (10) per rimuovere il contenitore. Aprire il fermo inferiore sopra un cestino. Richiudere e riposizionare agganciando prima la parte inferiore, poi quella superiore.

Come pulire i filtri dell'aspirapolvere?

Smontare il dispositivo di filtrazione: rimuovere il disco di fissaggio, il pre-filtro, il filtro centrale, quindi la cassetta con lana sintetica e spugna. Lavare tutti i pezzi con acqua pulita (non in lavastoviglie). Asciugare completamente all'aria prima di rimontare.

Cosa fare se la potenza di aspirazione diminuisce?

Controllare prima la regolazione della potenza. Quindi svuotare il contenitore se è pieno. Pulire i filtri. Ispezionare il tubo e gli accessori per eventuali ostruzioni.

Posso aspirare liquidi con questo aspirapolvere?

No, questo aspirapolvere è progettato solo per la pulizia a secco. Non aspirare mai liquidi o ceneri calde, poiché potrebbero danneggiare l'apparecchio e comportare un rischio.

Come usare la turbospazzola?

La turbospazzola è ideale per i mobili imbottiti. Assicurarsi che i pettini siano ripiegati. Non usarla su pavimenti lisci (parquet, laminato) per evitare graffi. Pulire regolarmente il rullo da capelli e fili.

Come regolare la bocchetta per tappeti o pavimento duro?

Utilizzare il selettore (17) situato sulla bocchetta per pavimenti. Spazzola estesa: per pavimenti duri lisci; spazzola retratta: per tappeti e moquette.

Come avvolgere il cavo di alimentazione?

Dopo l'uso, scollegare la spina. Tenere la spina con una mano e premere il pulsante di avvolgimento (11) per avvolgere il cavo. Guidare il cavo per evitare che sferzi.

Cosa fare in caso di ostruzione nel tubo?

Aprire il regolatore d'aria sull'impugnatura per liberare l'oggetto. Se necessario, smontare il tubo e gli accessori per rimuovere manualmente il blocco.

Come assemblare l'aspirapolvere per la prima volta?

Inserire la testa di collegamento del flessibile nel raccordo dell'apparecchio fino allo scatto. Fissare il tubo telescopico all'impugnatura. Scegliere l'accessorio desiderato (bocchetta per pavimenti, spazzola per parquet, ecc.) e innestarlo.

Dove trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com per il modello PCBS 3040 di ProfiCare.

MANUALE UTENTE PCBS 3040 ProfiCare

Elementi di comando ...... Pagina 3
Figure A-H......Pagina 4
Assemblaggio della turbo spazzola....Pagina 5
Istruzioni per l'uso....Pagina 30
Dati tecnici.... Pagina 34
Smaltimento ...... Pagina 35

العربيya

المحتويات

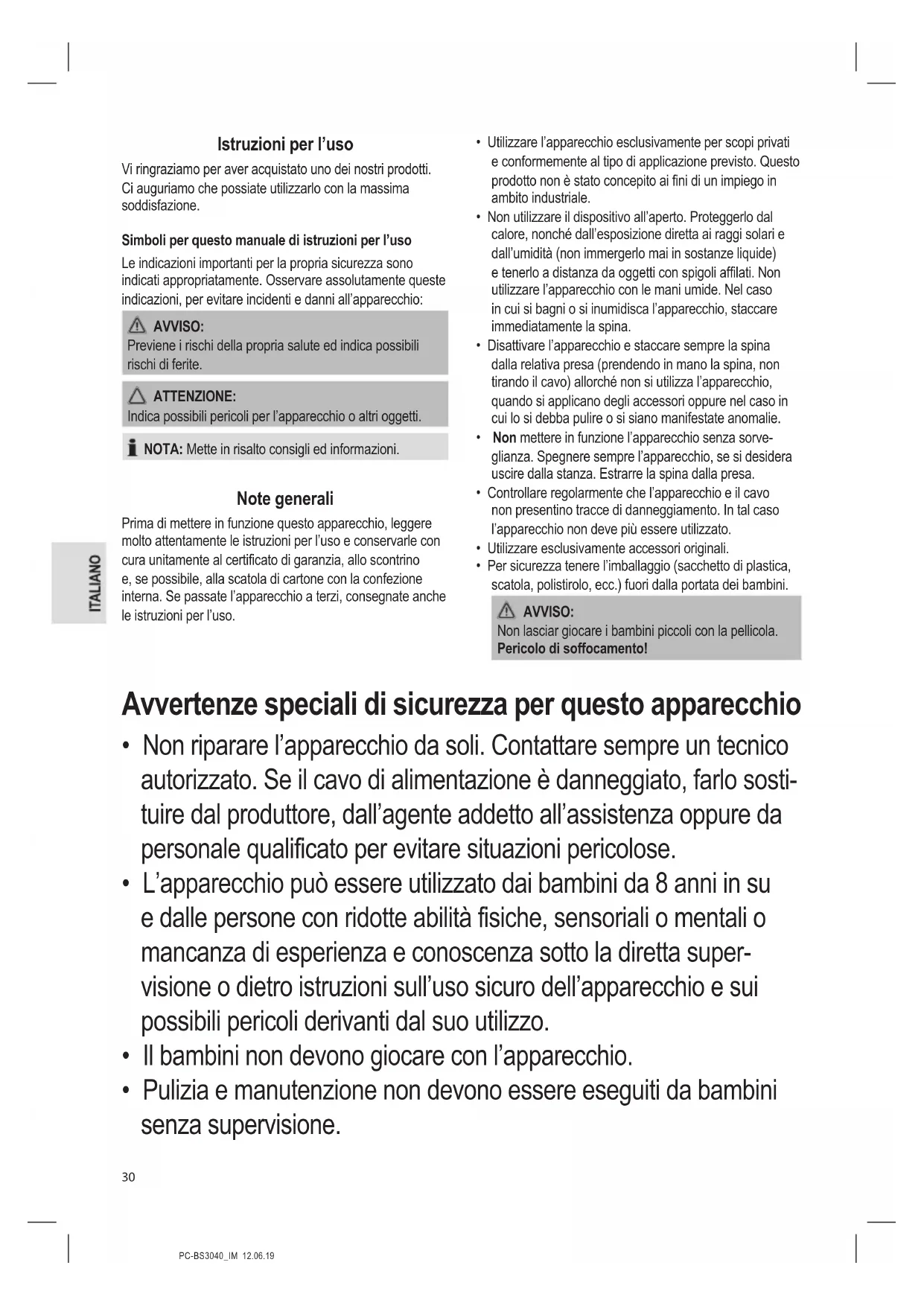

Istruzioni per l'uso

Vi ringraziamo per aver acquistato uno dei nostri prodotti. Ci auguriamo che possiate utilizzarlo con la massima soddisfazione.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzare il dispositivo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

• Non riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• L'apparecchio può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.
• Il bambini non devono giocare con l'apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Non utilizzare l'apparecchio per aspirare sostanze liquide o umide!

• Non utilizzare l'apparecchio per aspirare ceneri ancora calde oppure oggetti affiliati o acuminati!
  • Non usare l'apparecchio in locali umidi!
• Non utilizzare mai l'apparecchio senza filtro. Dopo aver usato l'aspirapolvere, accertarsi sempre che il filtro sia installato correttamente nella posizione corrispondente!
• Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'aspiratore lontana da capelli, abiti e da altre parti del corpo!
• Tenere l'aspiratore lontano dalle fonti di calore quali i radiatori, il forno, ecc!

Disimballaggio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere entrambe le parti di protezione dal fondo dell'apparecchio.
3. Controllare che la spedizione sia completa.
4. Controllare che l'apparecchio non abbia subito danni durante il trasporto per prevenire pericoli.

NOTA:

Se si sono verificati danni durante il trasporto, contattare immediatamente il rivenditore. Non utilizzare un dispositivo danneggiato!

Elementi di comando / Nella fornitura

1 Comando aria
2 Impugnatura
3 Flessibile aspirazione
4 Testina di collegamento flessibile vuoto
5 Collegamento flessibile
6 Piastra di base del collettore della polvere
7 Contenitore della polvere
8 Blocco del coperchio (Unità filtro)
9 Impugnatura
10 Tasto di apertura del collettore della polvere
11 Tasto del sistema avvolgicavo
12 Controllo potenza di aspirazione
13 Blocco della griglia di ventilazione (Unità filtro)
14 Cavo di alimentazione di rete
15 Fermo di posizionamento
16 Interruttore on / off
17 Selettore tappeti / pavimenti duri

18 Bocchetta per pavimenti (con gancio (senza fig.))
19 Tubo di aspirazione telescopico
20 Spazzola per parquet
21 Ugello per fessure e spazzola combinato

Non in figura

Turbo spazzola

Messa in funzione

• Inserire la testina di collegamento del flessibile di aspirazione nel corrispettivo collegamento fino al punto di arresto meccanico, premendo a questo scopo contemporaneamente i tasti.
• Per sganciare il flessibile, premere di nuovo i tasti sulla testina di collegamento. Tenere premuti i tasti e poi estrarre il flessibile. Tenere premuti i tasti e poi estrarre il flessibile.
• Eventualmente infilare il tubo di aspirazione nell'impu-gnatura.
• Montare la bocchetta pavimenti o un altro accessorio. Per staccare gli attacchi ugello dal tubo di aspirazione, staccarli girandoli leggermente.

Attacchi ugello

Ugello pavimento (18)

L'ugello per pavimenti presenza rotelle per facile movimento.

È possibile pulire superfici lisce e tappeti con l'ugello pavimento.

- Regolare le spazzole verso l'esterno o l'interno con la leva (17).

L'utilizzo migliore dell'apparecchio dipende dalla struttura della moquette. Si raccomanda quanto segue:

• Utilizzare senza spazzole: Per moquette a pelo lungo

- Utilizzo con spazzole: Per pavimenti lisci e tappeti a pelo fitto

Spazzola per parquet (20)

Per la pulizia delicata di pavimenti resistenti e delicati come parquet, laminato, piastrelle, ecc.

Ugello per fessure, ugello spazzola (21)

i NOTA: Pieghevole per "2 in ugello da 1"

Utilizzandola nella sua forma chiusa, questa bocchetta può essere impiegata come bocchetta per giunti. Nel caso in cui si desideri invece utilizzare la bocchetta a spazzola, è necessario tirare la spazzola nella direzione indicata dalla freccia, finché essa non si innesti meccanicamente in posizione.

- Ugello per fessure:

Per rimuovere sporcizia da angoli, giunti e aree ristrette.

- Ugello spazzola:

Per rimuovere gentilmente sporcizia da fessure in tappezzeria e materassi. Adatto anche per la rimozione di polvere da superfici sensibili come mobili oppure tende.

Unità filtro

La spazzola turbo è dotata di una spazzola con rullo rotante alimentata dal flusso d'aria. È particolarmente adatta per la rimozione di capelli, fili e lanugine dalla tappezzeria. Per assorbire al meglio la peluria, prestare attenzione alla posizione dell'accessorio a spazzola. Le spazzole devono essere piegate verso il basso. È possibile serrare o allentare l'accessorio mediante il meccanismo di blocco ( ) situato sul lato destro del rullo spazzola.

ATTENZIONE:

Non utilizzare la spazzola turbo su pavimenti lisci delicati come parquet, laminato o superfici simili per non danneggiare la superficie.

Cavo della corrente

Tirare il cavo della corrente dal vano cavo. Il vano cavi si trova sul retro dell'apparecchio nella parte inferiore.

ATTENZIONE:

• Si raccomanda di estrarre il cavo soltanto fino al contrassegno in colore giallo.
• Non tirare mai, in nessun caso, il cavo sino al contrassegno rosso, in quanto il dispositivo avvolgicavo potrebbe danneggiarsi.

i NOTA:

Se la tacca rossa è visibile, tirare nuovamente il cavo fino alla tacca gialla servendosi del tasto avvolgicavo.

Connessione elettrica

• Prima di collegare la spina alla presa a parete, controllare se la tensione elettrica è corretta. Far riferimento alle informazioni sulla targhetta del modello del dispositivo.
• Collegare il dispositivo solo ad una presa a parete.

Utilizzo dell'apparecchio

1. Inserire la spina in una presa con contatto di terra regolarmente installata.
2. Accendere l'apparecchio con l'interruttore accendere / spegnere, tenendo il tasto premuto all'ingiù.
3. A seconda del pavimento regolare il tasto "Moquette / Pavimenti duri".
4. Regolare la potenza di aspirazione con il comando potenza aspirazione.
5. Utilizzare quindi l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

i NOTA:

Prestare attenzione al raggio d'azione consentito, il quale dipende dalla lunghezza del cavo!

Grata di ventilazione

Aprire la grata di aerazione sull'impugnatura del flessibile per la regolazione dell'aria o per staccare pezzi che aderiscono alla bocchetta.

Spegnere e avvolgere il cavo

1. Spegnere l'aspirapolvere premendo l'interruttore accendere / spegnere ed estrarre la spina dalla presa.
2. Tenere la spina in mano.
3. Premere il tasto relativo al dispositivo avvolgicavo e accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo.

Manutenzione

Svuotamento del collettore della polvere

Svuotare il collettore quando il livello della polvere aspirata raggiunge il segno MAX.

1. Staccare la spina dalla presa di corrente.
2. Premere il tasto (10) per aprire il collettore della polvere. Rimuovere il collettore.
3. Svuotare il collettore della polvere in una pattumiera. Premere il fermo sul contenitore della polvere per aprire la piastra inferiore. (Pagina 4, Fig. B).
4. Quindi richiudere la piastra di base.
5. Fissare il collettore della polvere all'apparecchio. Posizionarlo sul fondo dell'apparecchio e poi fissarlo tramite il gancio nella parte superiore.
6. Verificare la corretta posizione del collettore della polvere sollevando brevemente l'apparecchio dalla maniglia.

Filtri

L'apparecchio dispone di 4 filtri. Il comune sistema a sacchetto è stato sostituito da un collettore della polvere trasparente. La superiore velocità di flusso del collettore consente di separare dall'aria aspirata sia lo sporco pesante che le particelle più piccole.

Non è quindi necessario acquistare sacchetti.

I filtri devono essere puliti periodicamente.

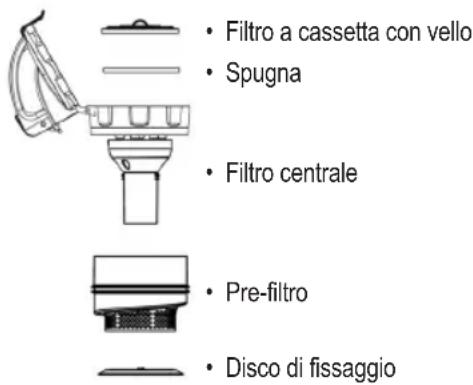

L'unità filtro (Pagina 4, Fig. da C ad H)

L'unità filtro è costituita da:

ATTENZIONE:

• Non lavare mai le parti in lavatrice o in lavastoviglie!
• Non utilizzare un asciugacapelli per asciugare.
- Utilizzare di nuovo l'apparecchio solo quando tutte le parti sono completamente asciutte e sono state montate correttamente.

Per pulire l'unità filtro, procedere nel seguente modo:

1. Vuotare il contenitore della polvere come descritto sopra. (Passi 1-4).

2. Smontaggio dell'unità filtro

2.1 Ruotare l'unità filtro in direzione (Fig. C)
2.2. Estrarre l'unità filtro dal contenitore della polvere. (Fig. D)
2.3. Ruotare ed estrarre il disco di fissaggio. (Fig. E)
2.4. Estrarre il pre-filtro dal filtro centrale. (Fig. F)
2.5. Aprire il coperchio dell'unità filtro. (Fig. G)

2.6. Rimuovere il filtro a cassetta con il vello e la spugna inserita. (Fig. H)

1. Pulire tutte le parti dell'unità filtro ed il contenitore della polvere sotto l'acqua corrente. E' possibile usare una spazzola morbida.

2. Lasciare asciugare tutte le parti completamente all'aria.

3. Montaggio dell'unità filtro

5.1. Posizionare la spugna con il lato liscio nel filtro a cassetta sul vello.
5.2. Posizionare il filtro a cassetta sul filtro centrale.
5.3. Chiudere il coperchio. Deve bloccarsi meccanicamente.

NOTA:

Il coperchio può essere chiuso solamente con il filtro a cassetta inserito.

5.4. Posizionare il pre-filtro sul filtro centrale.

NOTA:

• Il pre-filtro ha recessi di varie dimensioni, che corrispondono alle linguette sul filtro centrale.
• Assicurarsi che le guarnizioni in gomma siano inserite correttamente.

5.5. Posizionare il disco di fissaggio sul pre-filtro e ruotarlo per fissarlo in posizione.

5.6. Rimettere l'unità filtro nel contenitore della polvere. Allineare la linguetta guida sull'unità filtro al simbolo Fissare l'unità filtro in posizione ruotandola in direzione

Filtro di scarico(Filtro HEPA)

L'apparecchio dispone inoltre di un filtro di scarico. Esso è situato sul retro dell'unità accanto al sistema d'assistenza per la manovra.

1. Spingere verso il basso la leva (13) e rimuovere la griglia di ventilazione.
2. Rimuovere la cartuccia filtro e pulirla. Si può spazzolare il filtro.
3. Inserire nuovamente il filtro. I perni guida devono essere rivolti verso il basso.
4. Reinserire la griglia di ventilazione sull'apparecchio. Osserva le alette guida. La griglia di ventilazione deve ingranare udibilmente.

Unità filtro

• Per rimuovere la peluria dal rullo spazzola, piegare l'accessorio a spazzola verso l'alto. Per fare ciò, allentare il meccanismo di blocco (sul lato destro.
• Tagliare fili e capelli che si sono arrotolati intorno alle spazzole con un paio di forbici.
• Per rimuovere lo sporco resistente, allentare il dado e smontare la spazzola. Per il montaggio, fare riferimento alle figure a pagina 5!

Pulizia

AVVISO:

• Togliere la spina dalla presa prima di pulire.
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.
- Pulire l'esterno con una pezza morbida e asciutta senza l'aggiunta d'alcuna sostanza.
- Sporcizia e capelli possono accumularsi nelle spazzole del kit di accessori. Rimuovere tale sporcizia regolarmente.

Conservazione

• Lasciate raffreddare completamente l'apparecchio.
- Riavvolgere completamente il cavo.
- Appendere il gancio che si trova sulla spazzola per pavimenti nel dispositivo di stazionamento nella parte posteriore dell'apparecchio.

Ricerca dei guasti

Problema Possibile causa	Rimedio
L'apparecchio è senza funzione.	L'apparecchio non è collegato alla corrente.	Esaminare il collegamento rete.
		Esaminare la posizione dell'interruttore.
Potenza di aspirazione debole.	Potenza di aspirazione troppo bassa. Controllare la posizione del comando.
	Il collettore della polvere è pieno. Svuotare il collettore della polvere.
	I filtri sono sporchi. Pulire i filtri come descritto in "Manutenzione".
	Nel flessibile o nell'ugello si trova un oggetto.	Controllare gli accessori in caso di otturazioni dovute ad oggetti.

Dati tecnici

Modello: PC-BS 3040

Alimentazione rete: 220-240V\~, 50/60Hz

Consumo di energia:....700 W

Classe di protezione:......II

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Avviso di conformità della direttiva

Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione 2014 / 35 / EU
- Direttiva sulla compatibilità elettromagnetica (EMC) 2014 / 30 / EU
• Direttiva RoHS 2011 / 65 / EU & (EU) 2015 / 863
• Direttiva Ecodesign (ErP) 2009 / 125 / EG
- Requisiti di Ecodesign per pulitori ad aspirazione REGOLAMENTO DELLA COMMISSIONE (UE) Nr. 666 / 2013

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.

Instruction Manual
