INSTRUKCJA OBSŁUGI PCBS 3040 ProfiCare

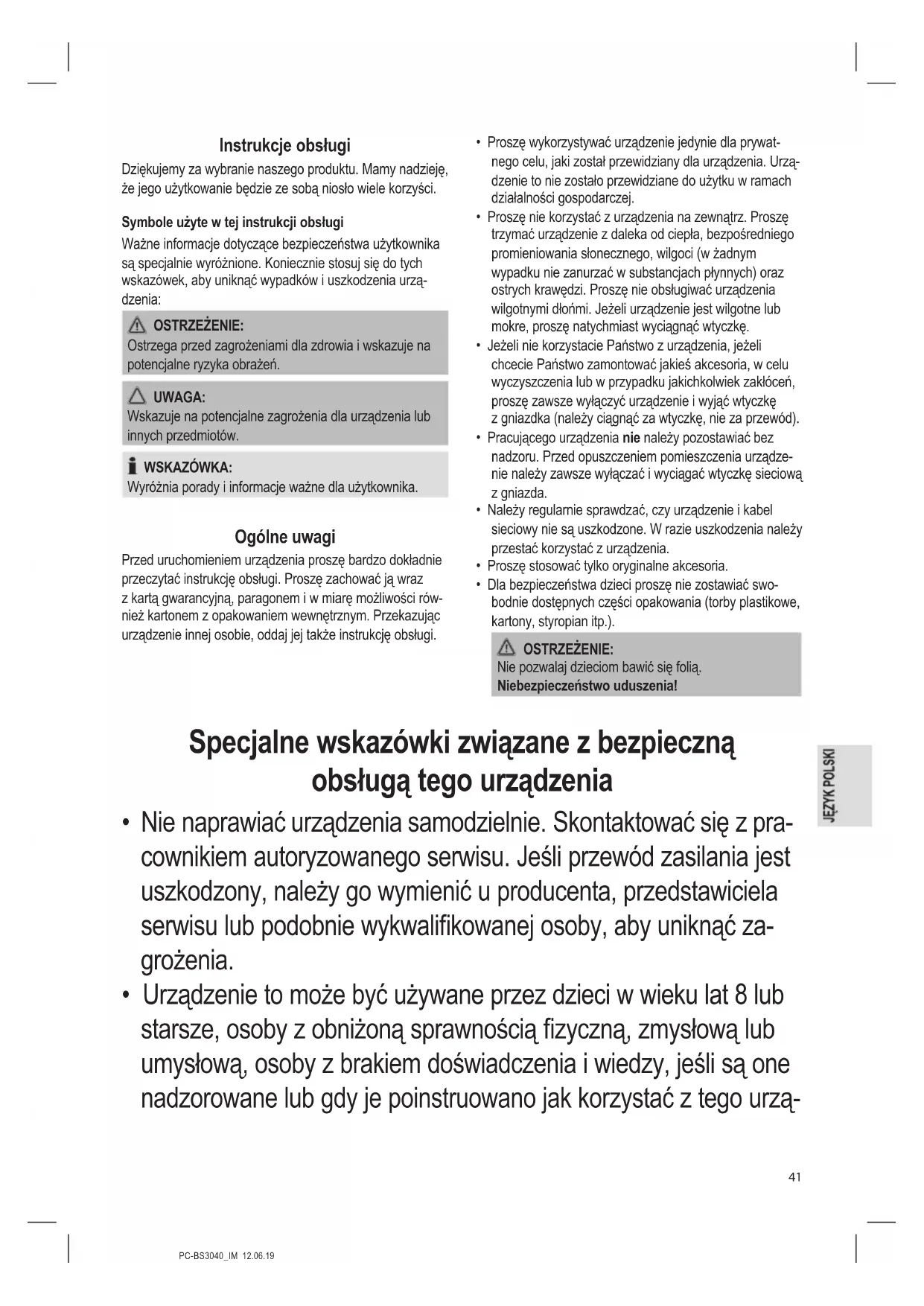

Instrukcje obsługi Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że jego użytkowanie będzie ze sobą niosło wiele korzyści. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Ogólne uwagi Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości rów- nież kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urzą- dzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządze- nie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia! Specjalne wskazówki związane z bezpieczną obsługą tego urządzenia

• Nie naprawiać urządzenia samodzielnie. Skontaktować się z pra- cownikiem autoryzowanego serwisu. Jeśli przewód zasilania jest uszkodzony, należy go wymienić u producenta, przedstawiciela serwisu lub podobnie wykwalikowanej osoby, aby uniknąć za- grożenia.

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urzą-PC-BS3040_IM 12.06.19

dzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istnieją- cych niebezpieczeństw.

• Dzieci nie powinny bawić się tym urządzeniem.

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych!

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu ltra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i czę- ści ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak promienniki, piece itd.! Rozpakowanie urządzenia

1. Wyjąć urządzenie z opakowania.

2. Zdejmij dwie części osłony od dołu urządzenia.

3. Sprawdzić kompletność zakupionego zestawu.

4. Sprawdzić urządzenie, czy nie ma usterek powstałych

podczas transportu, aby uniknąć zagrożeń. WSKAZÓWKA: W przypadku zauważonej usterki należy natychmiast skontaktować się z miejscowym dystrybutorem lub sprzedawcą. Nie użytkować uszkodzonego urządzenia! Przegląd elementów obsługi / Zakres dostawy 1 Zasuwa powietrzna 2 Uchwyt 3 Wąż ssania 4 Głowica łączeniowa w przewodzie próżniowym 5 Połączenie przewodu 6 Płyta podstawy pojemnika na pył 7 Pojemnik na brud 8 Blokada pokrywy (Układ ltrujący) 9 Uchwyt do przenoszenia 10 Przycisk zwalniania pojemnika na pył 11 Przycisk zwijania kabla 12 Regulacja mocy ssania 13 Blokada kratki wentylacyjnej (Układ ltrujący) 14 Kabel zasilający 15 Wspornik na szczotkę 16 Włącznik / wyłącznik 17 Przełącznik funkcji czyszczenia dywanów / podłóg twardych 18 Dysza do podłóg (z haczykiem (bez rys.)) 19 Teleskopowa rura ssąca 20 Szczotka do parkietu 21 Ssawka szczelinowa połączona ze szczotką Brak na rysunku Szczotka turbo Uruchomienie

• Proszę umieścić głowicę łączącą giętkiej rury zasysają- cej w podłączeniu dla rury giętkiej i połączyć mechanicz- nie naciskając równocześnie przyciski.

• Aby ponownie zwolnić rurę giętką proszę nacisnąć przyciski przy głowicy łączącej. Proszę nacisnąć i przy- trzymać przyciski a następnie wyciągnąć rurę giętką.

• Proszę wsunąć rurę zasysającą w uchwyt.

• Proszę zamontować dyszę do podłogi ewent. akcesoria. Aby zdjąć końcówki dyszy z rury ssącej, należy wyjąć je i jednocześnie delikatnie obracać.PC-BS3040_IM 12.06.19

Nasadka z dyszą Dysza do podłóg (18) Ssawka podłogowa zawiera kółka ułatwiające przesuwanie. Za pomocą dyszy do podłóg można czyścić gładkie po- wierzchnie oraz dywany.

• Wyregulować szczotki na zewnątrz lub do wewnątrz za pomocą dźwigni (17). Najlepsze wyniki użytkowania zależne są struktury wykła- dziny podłogowej. Zalecamy następujące użytkowanie:

• Użycie bez szczotek: Celem odkurzania wykładzin z gęstym włosiem

• Użycie ze szczotkami: Celem odkurzania gładkich podłóg i wykładzin z krótkim włosiem Szczotka do parkietu (20) Do łagodnego czyszczenia delikatnych podłóg twardych, takich jak parkiet, podłoga laminowana, z płytek ceramicz- nych itp. Ssawka szczelinowa, ssawka ze szczotką (21) WSKAZÓWKA: Składana ssawka „2 w 1” Złożona nadaje się do stosowania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pociągnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu.

• Ssawka szczelinowa: Służy do odkurzania narożników, szczelin i wąskich miejsc.

• Ssawka ze szczotką: Służy do delikatnego odkurzania wgłębień w tapicerce i materacach. Nadaje się także do odkurzania delikat- nych powierzchni, takich jak meble lub zasłony. Szczotka turbo Turboszczotka jest wyposażona w szczotkę obrotową napędzaną przez strumień powietrza. Jest ona szczególnie przydatna do zbierania włosów, nici i strzępków z tapicerki. Aby lepiej zebrać włosy, zwróć uwagę na położenie nasadki szczotki. Szczotki muszą być złożone. Można zamocować lub poluzować nasadkę za pomocą mechanizmu blokują- cego po prawej stronie rolki szczotkowej ( ). UWAGA: Turboszczotki nie wolno używać na wrażliwych, gładkich podłogach, takich jak parkiet, laminat itp. Mogłoby dojść do uszkodzenia powierzchni. Kabel zasilający Kabel zasilający należy wyciągnąć ze schowka na kabel. Komora na kabel zasilający znajduje się w tylnej, dolnej części urządzenia. UWAGA:

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czerwonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszkodze- nia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij kabel do żółtej kreski przy użyciu przycisku zwijania. Połączenie elektryczne

• Przed podłączeniem wtyczki do gniazda elektrycznego należy sprawdzić, czy napięcie sieciowe jest właściwe. Odpowiednie informacje można znaleźć na płytce zna- mionowej urządzenia.

• Urządzenie należy podłączać wyłącznie do gniazda elektrycznego z certykatem. Używanie urządzenia

1. Proszę włożyć wtyczkę do przepisowo zainstalowanego

gniazdka z uziemieniem.

2. Proszę włączyć urządzenie włącznikiem / wyłącznikiem,

wciskając przycisk do dołu.

3. W zależności od rodzaju wykładziny podłogowej użyj

jednej z pozycji przełącznika „Dywany / twarde na- wierzchnie”.

4. Wyregulować moc ssania za pomocą odpowiedniego

regulatora mocy ssania.

5. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni. WSKAZÓWKA: Proszę pamiętać, że zasięg odkurzacza ograniczony jest długością kabla! Zasuwa powietrzna W celu regulacji przepływu powietrza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną.PC-BS3040_IM 12.06.19

Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika

głównego i wyciągnij wtyczkę z gniazda sieciowego.

2. Trzymaj wtyczkę w ręce.

3. Proszę wcisnąć przycisk zwijania kabla i wprowadzać

przewód do odkurzacza. Proszę mocno trzymać prze- wód, żeby zapobiec jego niekontrolowanym ruchom. Konserwacja Opróżnianie pojemnika na pył Opróżnić pojemnik na pył, gdy zebrany brud sięga znaku MAX.

1. Odłączyć wtyczkę przewodu zasilania z gniazdka

2. Nacisnąć przycisk (10) w celu zwolnienia pojemnika na

pył. Opróżnić pojemnik na pył.

3. Opróżnić pojemnik z nagromadzonego pyłu nad koszem

na śmieci. Naciśnij zatrzask na pojemniku na kurz, co umożliwi otworzenie dolnej pokrywy. (Str. 4, rys. B).

4. Następnie ponownie zamknąć płytę podstawy.

5. Pojemnik na pył zamontować do urządzenia. Najpierw

ustawić go w dolnej części urządzenia, a następnie unieruchomić go za pomocą haka na górze.

6. Sprawdzić, czy położenie pojemnika na pył jest nie-

ruchome przez uniesienie urządzenia, chwytając za rączkę do przenoszenia. Filtr Urządzenie zawiera 4 ltry. Powszechnie stosowany układ torby na pył został zastąpiony przezroczystym pojemnikiem na pył. Im większa prędkość przepływu powietrza przez odkurzacz pozwala na usuwanie silnych zabrudzeń i oddzielenie najmniejszych przepływających z powietrzem cząstek od „zassanego powietrza”. Zatem nie ma potrzeby zakupu worków na pył. Filtry muszą być okresowo czyszczone. Zespół ltra (Str. 4, rys. od C do H) Zespół ltra składa się z poniższych elementów:

• Filtr kasetowy z runem owczym

• Tarcza mocująca UWAGA:

• Nie należy nigdy czyścić elementów w pralce ani zmywarce!

• Nie wolno suszyć przy użyciu suszarki do włosów.

• Urządzenie można ponownie włączyć dopiero po całkowitym wyschnięciu i prawidłowej instalacji wszyst- kich elementów. Aby wyczyścić zespół ltra, należy wykonać poniższe czynności:

1. Opróżnij pojemnik na brud zgodnie z powyższym opi-

2. Demontaż zespołu ltra

2.1 Przekręć zespół ltra w kierunku symbolu .

(Rys. C) 2.2. Wyjmij zespół ltra z pojemnika na brud. (Rys. D) 2.3. Przekręć tarczę mocującą i wyjmij ją. (Rys. E) 2.4. Wyjmij ltr wstępny z ltra centralnego. (Rys. F) 2.5. Otwórz pokrywę zespołu ltra. (Rys. G) 2.6. Wyjmij ltr kasetowy z runem owczym i włożoną gąbką. (Rys. H)

3. Wyczyść wszystkie elementy zespołu ltra oraz pojem-

nik na brud pod bieżącą wodą. Można użyć miękkiej szczoteczki.

4. Pozostaw wszystkie elementy do całkowitego wyschnię-

5. Montaż zespołu ltra

5.1. Umieść gąbkę gładką stroną w ltrze kasetowym na runie owczym. 5.2. Ustaw ltr kasetowy na ltrze środkowym. 5.3. Zamknij pokrywę. Musi dojść do mechanicznego zablokowania. WSKAZÓWKA: Pokrywę można zamknąć wyłącznie po włożeniu ltra kasetowego. 5.4. Umieść ltr wstępny w ltrze centralnym. WSKAZÓWKA:

• W ltrze wstępnym znajdują się wgłębienia o różnej wielkości, które pasują do wypustek ltra centralnego.

• Należy sprawdzić, czy gumowe uszczelki są poprawnie założone. 5.5. Umieść tarczę mocującą na ltrze wstępnym i prze- kręć ją w celu dokręcenia. 5.6. Umieść ponownie zespół ltra w pojemniku na brud: Ustaw wypustkę naprowadzającą zespołu ltra w pozycji symbolu . Przekręć zespół ltra w kierunku symbolu w celu dokręcenia.PC-BS3040_IM 12.06.19

Filtr wylotowy (Filtr HEPA) Dodatkowo urządzenie wyposażone jest w ltr wylotowy. Jest umieszczone z tyłu urządzenia, obok wspomagania parkowania.

1. Nacisnąć dźwignię (13) i wyjąć kratkę wentylacyjną.

2. Wyjąć wkład ltrujący i oczyścić go. Można oczyścić ltr

3. Ponownie włożyć ltr. Kołki prowadzące muszą być

skierowane ku dołowi.

4. Wstawić kratkę wentylacyjną z powrotem na urządzenie.

Prosimy zwrócić uwagę na prowadzące nadlewy. Zamo- cowaniu kratki wylotowej powietrza musi towarzyszyć słyszalny dźwięk kliknięcia. Szczotka turbo

• Aby usunąć włosy z wałka szczotki, rozłóż nasadkę szczotki. W tym celu, poluzuj mechanizm blokujący po prawej stronie ( ) .

• Nici i włosy nawinięte na szczotki należy powycinać za pomocą małych nożyczek.

• Aby usunąć uporczywe zanieczyszczenia, poluzuj nakrętkę i zdemontuj szczotkę. Przykład montażu przed- stawiono na ilustracji na stronie 5! Czyszczenie OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia należy zawsze wyjąć wtyczkę z gniazdka.

• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przedmiotów.

• Nie używaj ostrych lub ściernych środków czyszczą- cych.

• Obudowę należy czyścić miękką i suchą ściereczką bez dodatku żadnych środków czyszczących.

• Kurz i włosy mogą się gromadzić w szczotkach zestawu dodatkowego. Należy je regularnie usuwać. Przechowywanie

• Proszę poczekać, aż żelazko zupełnie ostygnie.

• Proszę w całości schować przewód.

• Zaczep haczyk dyszy podłogowej w uchwycie na tylnej ściance urządzenia. Eliminowanie usterek i zakłóceń Problem Możliwa przyczyna Sposób naprawy Urządzenie nie działa. Urządzenie nie zostało podłączone do zasilania. Sprawdź podłączenie do sieci. Sprawdź położenie wyłącznika. Słaba moc ssania. Ustawiono zbyt niską moc ssania. Sprawdzić pozycję regulatora. Pojemnik na pył jest zapełniony. Opróżnić pojemnik na pył. Filtry są zabrudzone. Wyczyść ltry zgodnie z opisem w sekcji „Konserwacja”. UWAGA: Urządzenie można uruchomić ponownie tylko z suchymi ltrami! Ciała obce w wężu ssącym lub dyszy. Sprawdź osprzęt, czy nie ma w nim ciał obcych.PC-BS3040_IM 12.06.19

Dane techniczne Model:..................................................................PC-BS 3040 Napięcie zasilające: ...........................220 - 240 V~, 50 / 60 Hz Pobór mocy: .................................................................. 700 W Stopień ochrony: .................................................................. Masa netto: .................................................................ok. 5 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. Informacja o zgodności z Dyrektywą Aktualna wersja zakupionego urządzenia jest zgodna z poniższymi europejskimi standardami i dyrektywami:

• Dyrektywa niskonapięciowa (LVD) 2014 / 35 / EU

• Dyrektywa dotycząca zgodności elektromagnetycznej (EMC) 2014 / 30 / EU

• Dyrektywa RoHS 2011 / 65 / EU & (EU) 2015 / 863

• Dyrektywa w sprawie ekoprojektu (ErP) 2009 / 125 / EG

• ROZPORZĄDZENIE KOMISJI w sprawie wymogów do- tyczących ekoprojektu dla odkurzaczy (UE) nr 666 / 2013 Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowią- zany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycz- nego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.PC-BS3040_IM 12.06.19
