Márka	ProfiCare
Modell	PCBS 3040
Porszívó típusa	Zsák nélküli (ciklonos) porszívó
Szín	Nincs meghatározva
Névleges teljesítmény	700 W
Tápellátás feszültsége	220-240 V~, 50/60 Hz
Védelmi osztály	II
Nettó tömeg	Körülbelül 5 kg
Szűrés típusa	HEPA szűrő, kazettás szűrő szintetikus gyapjúval, szivaccsal, előszűrő, központi szűrő
Szűrők száma	4 (főszűrő) + 1 HEPA kivezető szűrő
Por tartály kapacitása	Nincs meghatározva (MAX jelölés)
Tápkábel hossza	Kb. 5 m (becslés)
Hatósugár	Kb. 7 m (becslés a tömlővel)
Zajszint	Nincs megadva
Tartozékok	Padlószívó, parketta kefe, résszívó/2 az 1-ben kefe, turbókefe
Funkciók	Teleszkópos tömlő, levegőszabályozó, szőnyeg/kemény padló választó, kábelfelcsévélő, por szintjelző
Karbantartás	Szűrők rendszeres vízzel történő tisztítása, tartály ürítése használat után
Biztonság	Automatikus leállás túlmelegedés esetén (nincs részletezve), áramtalanítás tisztítás előtt
Megfelelőség	Kisfeszültségű irányelv 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU, Környezetbarát tervezés 2009/125/EK
Garancia	Nincs megadva (érdeklődjön a forgalmazónál)

Gyakran ismételt kérdések - PCBS 3040 ProfiCare

Hogyan ürítsem ki a portartályt?

Húzza ki a készüléket. Nyomja meg a kioldó gombot (10) a tartály eltávolításához. Nyissa ki az alsó reteszt egy szemetes fölött. Csukja vissza, és helyezze be úgy, hogy először az alját, majd a tetejét pattintsa be.

Hogyan tisztítsam a porszívó szűrőit?

Szerelje le a szűrőegységet: vegye ki a rögzítő korongot, az előszűrőt, a központi szűrőt, majd a kazettát szintetikus gyapjúval és szivaccsal. Mossa meg az összes alkatrészt tiszta vízzel (ne mosogatógépben). Szárítsa meg teljesen levegőn, mielőtt visszaszerelné.

Mit tegyek, ha csökken a szívóerő?

Először ellenőrizze a teljesítmény beállítását. Ezután ürítse ki a tartályt, ha tele van. Tisztítsa meg a szűrőket. Ellenőrizze a tömlőt és a tartozékokat esetleges elzáródások szempontjából.

Szívhatok fel folyadékokat ezzel a porszívóval?

Nem, ez a porszívó kizárólag száraz tisztításra készült. Soha ne szívjon fel folyadékot vagy forró hamut, mert ez károsíthatja a készüléket és kockázatot jelenthet.

Hogyan használjam a turbókefét?

A turbókefe ideális a kárpitozott bútorokhoz. Győződjön meg róla, hogy a fésűk be vannak hajtva. Ne használja sima padlókon (parketta, laminált) a karcolások elkerülése érdekében. Rendszeresen tisztítsa a görgőt a hajaktól és szálaktól.

Hogyan állítsam be a szívót szőnyeghez vagy kemény padlóhoz?

Használja a padlószívón lévő választókapcsolót (17). Kefe kint: sima kemény padlókhoz; kefe bent: szőnyegekhez és szőnyegekhez.

Hogyan tekerjem fel a tápkábelt?

Használat után húzza ki a dugót. Tartsa a dugót az egyik kezével, és nyomja meg a feltekercselő gombot (11) a kábel feltekeréséhez. Vezesse a kábelt, hogy ne csapkodjon.

Mit tegyek, ha elzáródás van a tömlőben?

Nyissa ki a levegőszabályzót a fogantyún a tárgy kiszabadításához. Szükség esetén szerelje le a tömlőt és a tartozékokat az elzáródás kézi eltávolításához.

Hogyan állítsam össze a porszívót először?

Illessze a flexibilis cső csatlakozófejét a készülék csatlakozójába, amíg kattanást nem hall. Rögzítse a teleszkópos tömlőt a fogantyúhoz. Válassza ki a kívánt tartozékot (padlószívó, parketta kefe stb.) és illessze be.

Hol találom meg a teljes használati utasítást?

A használati utasítás ingyenesen letölthető PDF formátumban a notice-facile.com weboldalon a ProfiCare PCBS 3040 modellhez.

HASZNÁLATI ÚTMUTATÓ PCBS 3040 ProfiCare

A kezelőelemek áttekintése .... Oldal 3
Ábrák A-H....Oldal 4
A turbókefe összeszerelése.... Oldal 5
Használati utasítás.... Oldal 47
Müszaki adatok....Oldal 51
Selejtezés.... Oldal 51

ESPAÑOL

Indice

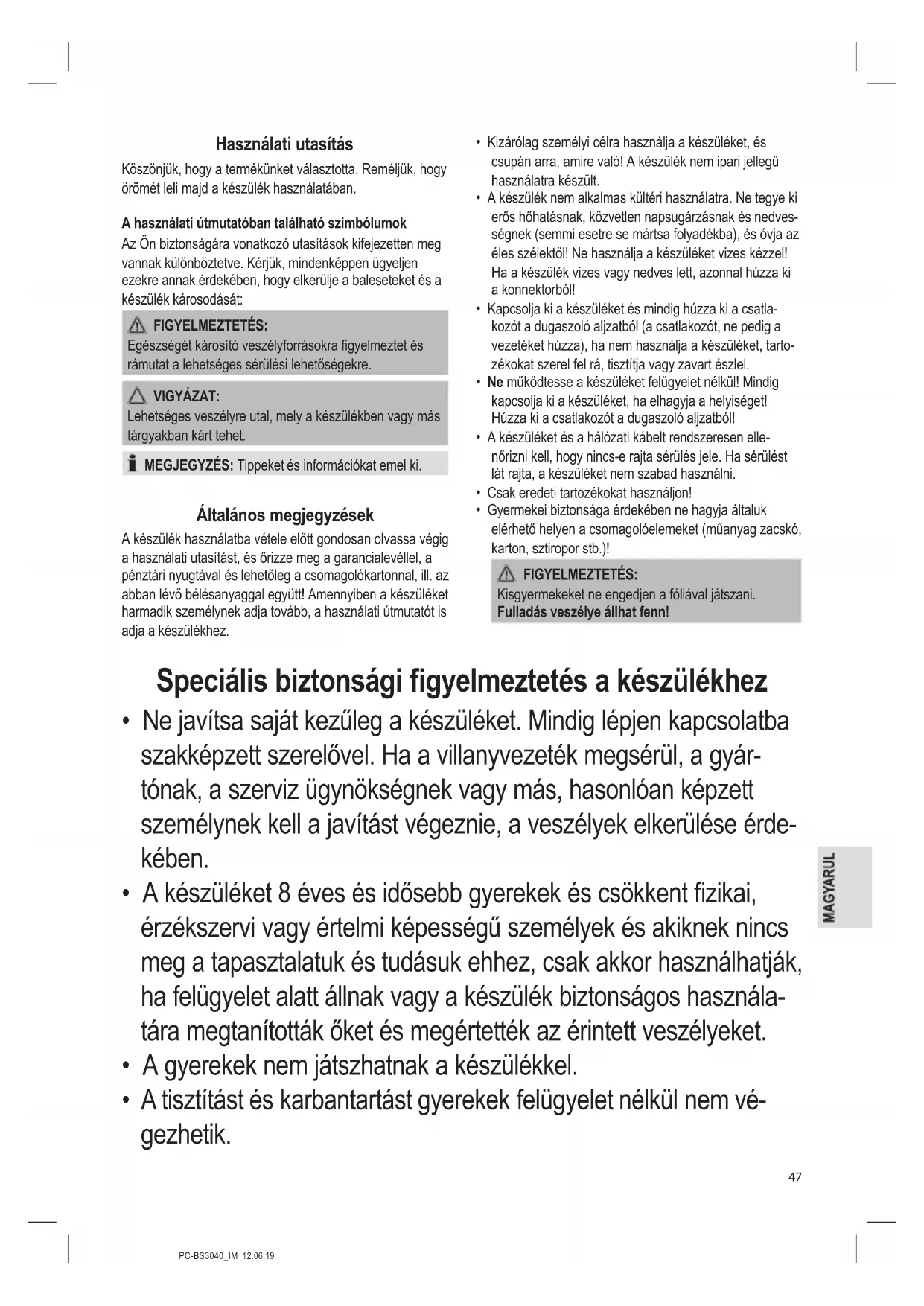

Köszönjük, hogy a termékünket választotta. Reméljük, hogy örömét leli majd a készülék használatában.

A használati útmutatóban található szimbólumok

Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, minden képpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását:

FIGYELMEZTETÉS:

Egészségét károsító veszélyforrásokra figyelmeztet és rámutat a lehetséges sérülési lehetőségekre.

VIGYÁZAT:

Lehetséges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet.

MEGJEGYZÉS: Tippeket és információkat emel ki.

Általános megjegyzések

A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amennyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez.

• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült.
• A készülék nem alkalmas kültéri használatra. Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedvessegnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektő! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból!
• Kapcsolja ki a készüléket és mindig húzza ki a csatlakozót a dugaszoló aljzatból (a csatlakozót, ne pedig a vezetéket húzza), ha nem használja a készüléket, tartozékokat szerel fel rá, tisztítja vagy zavart észlel.
• Ne működtesse a készüléket felügyelet nélkül! Mindig kapcsolja ki a készüléket, ha elhagyja a helyiséget! Húzza ki a csatlakozót a dugaszoló aljzatból!
• A készüléket és a hálózati kábelt rendszeresen elle-nőrizni kell, hogy nincs-e rajta sérülés jele. Ha sérülést lát rajta, a készüléket nem szabad használni.
• Csak eredeti tartozékokat használjon!
• Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)!

FIGYELMEZTETÉS:

Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!

Speciális biztonsági figyelmeztetés a készülékhez

• Ne javítsa saját kezűleg a készüléket. Mindig lépjen kapcsolatba szakképzett szerelővel. Ha a villanyvezeték megsérül, a gyár-tónak, a szerviz ügynökségnek vagy más, hasonlóan képzett személynek kell a javítást végeznie, a veszélyek elkerülése érde-kében.
• A készüléket 8 éves és idősebb gyerekek és csökkent fizikai, érzékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha felügyelet alatt állnak vagy a készülék biztonságos használatára megtanították őket és megértették az érintett veszélyeket.
• A gyerekek nem játszhatnak a készülékkel.

• A tisztítást és karbantartást gyerekek felügyelet nélkül nem végezhetik.

• Ne szívjon fel a készülékkel nedvességet, ill. folyadékokat!

• Ne szívjon fel forró hamut, hegyes vagy éles tárgyakat!
• Ne használja a készüléket nedves helyiségekben!
• Soha ne porszívózzon filter nélkül! Behelyezés után mindig ellenőrizze, hogy a filter megfelelően fekszik-e fel!
• Működés közben tartsa távol a porszívófejet a hajától, ruházatától és a testrészeitől!
• Tartsa távol a porszívót olyan hőforrásoktól, mint pl. a radiátorok, kályha stb.!

A készülék kicsomagolása

1. Vegye ki a készüléket a csomagolásból.
2. Távolítsa el mindkét védőrészt a készülék aljáról.
3. Ellenőrizze a szállítólevelet, hogy semmi nem hiányzik a csomagból.
4. A veszélyek elkerülése érdekében ellenőrizze a készüléket a lehetséges szállítási sérülések tekintetében.

MEGJEGYZÉS:

Bármilyen szállítási sérülés esetén azonnal vegye fel a kapcsolatot a forgalmazóval. Ne használjon sérült készüléket!

A kezelőelemek áttekintése / A csomag tartalma

1 Levegőszabályozás
2 Markolat
3 Gégecső
4 A szívócső csatlakozófeje
5 Csöcsatlakozó
6 Porgyüjtö alaplemez
7 Portartály
8 Fedél zárja (Szűrőegység)
9 Hordozófül
10 Porgyűjtő kioldógomb
11 Kábelfelcsévélő gomb
12 Szívóerő-szabályozó
13 Szellőzörács zárja (Szűrőegység)
14 Fő áramellátó kábel
15 Pozicionáló segéd
16 Be / ki kapcsoló
17 Szönyeg / keménypadló váltó
18 Padló szívófej (akasztóval (ábra nélkül))
19 Teleszkópikus szívócső
20 Parkettatisztító kefe
21 Kombinált résszívó és kefe fúvók

Nem látható

Turbókefe

Használatba vétel

• Dugja be a szívótömlő összekötőfejét a tömlőcsatlakozóba, úgy, hogy mechanikusan bekattanjon! Ehhez egyszerre nyomja a gombokat.
• Ha ki akarja oldani a tömlöt, nyomja meg újra az összekötőfejen lévő gombokat. Tartsa a gombokat lenyomva, és így húzza ki a tömlöt.
• Ha szükséges, húzza rá a szívócsövet a fogantyúra!
• Szerelje fel a padlószívó fejet, ill. a tartozékot! A szívófej egység gégecsőről lecsatlakoztatásához enyhén elforgatva húzza ki a szívófejet.

Szívófejek

Padló szívófej (18)

A padlófúvóka görgőkel van ellátva a könnyebb mozgatás-hoz.

A padló szívófejjel sima felületek és szönyegek tisztíthatók.

- A kar segítségével tolja ki vagy húzza be a keféket (17).

A fej használatának legjobb módja függ a padló szerkezetétől. A következő felhasználási módokat javasoljuk:

- Kefék nélküli használat: Hosszú szörű padlóburkolatok porszívózása

- Használat kefékkel: Sima padlók és rövid szörű szőnyegek porszívózásához

Parkettatisztító kefe (20)

Kényesebb keménypadló, pl. parketta, laminált padló, csempe stb. kíméletesebb tisztításához.

Résszívófej, kefés szívófej (21)

i MEGJEGYZÉS:

„2 az 1-ben” típusú átfordítható szívófej

Összecsukva, résszívófejként használható. Ha kefés fejként kívánja használni, húzza a kefés részt a nyíl irányában a mechanikus bekattanásig.

- Résszívófej:

Sarkok, nyílások és más szük helyek porszívózásához.

- Kefés szívófej:

A por kíméletes eltávolítására kárpitok és matracok nyílásaiból. Kényesebb felületek, például bútorok és függönyök portalanítására is alkalmas.

Turbókefe

A turbókefe a légáramlat által hajtott forgó kefehengerrel rendelkezik. Ez különösen megfelelő a kárpiton található hajszálak, cérnaszálak és szöszök eltávolítására. A hajszálak jobb összegyűjtése érdekében ügyeljen a kefe feltét pozíciójára. A keféknek összezárt állapotban kell lenniük. A feltétet a kefehenger jobb oldalán található zármechanizmus segítségével rögzítheti vagy lazíthatja ki (1).

VIGYÁZAT:

Ne használja a turbókefét érzékeny sima padlón, például parkettán, laminált padlón vagy hasonló felületen. A padló felülete megsérülhet.

Hálózati kábel

Húzza ki a hálózati kábelt a kábeltartóból. Az alábbi készülék kábelrekesze hátul van.

VIGYÁZAT:

- A hálózati kábelt csak a sárga jelölésig húzza ki.

- Semmi esetre se húzza egészen a piros jelölésig, mert megsérülhet a kábelfelcsévélő.

i MEGJEGYZÉS:

Amennyiben a piros jelzés válik láthatóvá, húzza be a vezetéket a vezetékcsévélő gomb segítségével a sárga jelzésig.

Elektromos csatlakoztatás

• A tápkábel a fali aljzatba való csatlakoztatása előtt ellenőrizze a hálózati feszültség megfelelőségét. Lásd a készülék adattábláján található információkat.
• Csak megfelelően felszerelt fali aljzatba csatlakoztassa a készüléket.

A készülék használata

1. Dugja a dugaszt előírásszerűen szerelt, érintésvédett konnektorba.
2. Kapcsolja be a készüléket a be/ki kapcsolóval a gomb lefele nyomásával.
3. A padló minőségétől függően állítsa be a „Szönyeg / kemény padló” átkapcsolót.
4. Állítsa be a szívóerőt a szívóerő beállító gomb segítségével.
5. Porszívózzon egyenletes sebességgel! A porszívót nem kell rányomni a felületre.

i MEGJEGYZÉS:

Ügyeljen a kábel hosszúsága által megszabott ható- távolságra!

Légelzáró

A légáram szabályozása vagy a fejre tapadt részek leválasztása céljából nyissa ki a légelzárót.

Kikapcsolás és a vezeték felcsévélése

1. Kapcsolja ki a porszívót a be-és kikapcsoló gombbal és húzza ki a csatlakozót a dugaszoló aljzatból.
2. Fogja a kezében a csatlakozót.
3. Nyomja meg a kábelfelcsévélő gombot, és vezesse meg kézzel a begördülő kábelt.

Karbantartás

A porgyújtő kiürítése

Ürítse ki a porgyűjtőt, amikor az összegyült szennyeződés eléri a MAX jelzést.

1. Húzza ki a hálózati dugaszt a fali elektromos aljzatból.
2. A porgyűjtő kioldásához nyomja meg a gombot (10). Vegye ki a porgyűjtőt.
3. Ürítse ki a porgyűjtő tartalmát a szemetesbe. Az alaplemez kinyitásához nyomja meg az alsó lemezen található gombot. (4 oldal, B ábra).
4. Ezután zárja be újra az alaplemezt.
5. Helyezze be a porgyűjtőt a készülékbe. Először illessze a helyére a készülék alján, majd a tetején rögzítse a kampóval.
6. Ellenőrizze, hogy a porgyűjtő helyzete rögzítve van-e, úgy, hogy a hordozófogantyúnál fogva megpróbálja kiemeli.

Szürő

A készülék 4 szűrővel van ellátva. Az általános porzsák-rendszer egy átlátszó porgyűjtőre lett kicserélve. A gyűjtő nagyobb áramlási sebessége lehetővé teszi a nehéz szeny-nyeződések és a kisebb lebegő részecskék elkülönítését a „beszívott levegőtől”.

Ezért nincs szükség porzsákok vásárlására.

A szürörendszert adott időközönként meg kell tisztítani.

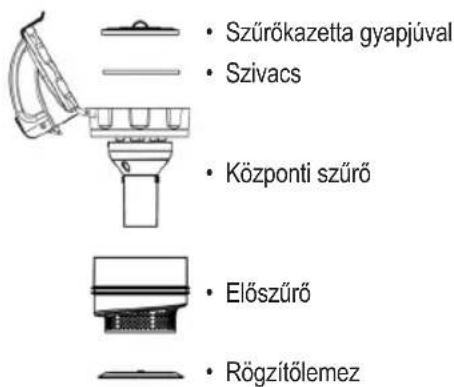

A szűrőegység (4. oldal, C - H ábra)

A szűrőegység a következő elemekből áll:

VIGYÁZAT:

• Soha ne mossa az alkatrészeket mosógépben vagy mosogatógépben!
• Ne használjon hajszárítót a szárításhoz.
• Csak akkor működtesse újra a készüléket, ha már minden alkatrész teljesen megszáradt és megfelelően vissza lett helyezve.

A szűrőegység tisztítása:

1. A fent leírt módon ürítse ki a portartályt. (1 - 4 lépés).
2. A szűrőegység szétszerelése

2.1 Fordítsa el a szűrőegységet a jelzés irányába. (C ábra)

2.2. Húzza ki a szűrőegységet a portartályból. (D ábra)

2.3. Fordítsa el és húzza ki a rögzítőlemezt. (E ábra)

2.4. Húzza le az előszűrőt a központi szűrőről. (F ábra)

2.5. Nyissa fel a szüröegység fedelét. (G ábra)

2.6. Emelje ki a szűrőkazettát a gyapjúval és a beillesztett szivaccsal. (H ábra)

1. Folyóvíz alatt tisztítsa meg a szűrőegység és a portartály minden elemét. Ehhez puha szörű kefét is használhat.
2. Levegön hagyja megszáradni az összes alkatrészt.
3. A szűrőegység összeszerelése

5.1. Helyezze a szivacsot a sima oldalával lefelé a szűrőkazettába a gyapjúra.

5.2. Helyezze a szűrőkazettát a középső szűrőre.

5.3. Zárja le a fedelet. A fedélnek mechanikusan kell zárnia.

MEGJEGYZÉS:

Csak akkor zárja le a fedelet, ha már visszatette a szűrőkazettát a helyére!

5.4. Helyezze rá az előszűröt a központi szűröre.

MEGJEGYZÉS:

• Az előszűrön különböző méretű mélyedések, a központi szűrön pedig ennek megfelelő méretű fülek találhatók.
• Győzödjön meg róla, hogy rendesen visszatette a gumikupakokat a helyére.

5.5. Helyezze rá a rögzítőlemezt az előszűrőre, és elfordítva szorítsa rá.
5.6. Helyezze vissza a szüröegységet a portartályba – ehhez illessze a vezetőfület a szüröegységen a jelzéshez. Szorítsa meg a szüröegységet: fordítsa el a jelzéshez.

Kibocsátófilter (HEPA szűrő)

A porszívónak van még egy kibocsátófiltere is.

Ez a készülék hátoldalán található, a parkoló segéd alatt.

1. Nyomja le a kart (13), és vegye ki a szellőzörácsot.
2. Távolítsa el a szürőbetétet, és tisztítsa meg. Kefével tisztítsa meg a szürőt.
3. Tegye vissza a szüröt. A vezető csapszegeknek lefelé kell nézniük.
4. Helyezze vissza a szellőzörácsot a készülékbe. Ügyeljen a vezetőfülekre. A szellőzörácsnak hallhatóan rögzülnie kell.

Turbókefe

• A hajszálak kefehengerből való eltávolításához nyissa fel a kefe feltétet. Ehhez lazítsa ki a jobb oldalon található zármechanizmust (1).
• Kisollóval vágja el a kefére tekeredett céma- és hajszálakat.
• A makacs szennyeződések eltávolításához lazítsa ki a csavaranyát, és szerelje szét a kefét. Az összeszereléshez tekintse meg az 5. oldalon található ábrákat!

Tisztítás

FIGYELMEZTETÉS:

• Minden tisztítás előtt húzza ki a csatlakozót a konnektorból.
• A készüléket semmiképpen ne merítse vízbe tisztítás közben. Ez elektromos áramütést vagy tüzet okozhat.

VIGYÁZAT:

• Ne használjon drótkefét vagy más súroló hatású tárgyat.
• Ne használjon agresszív vagy súroló hatású tisztító-szert.

- A készülékházat puha, száraz kendővel tisztítsuk tisztítószer hozzáadása nélkül.

- A kiegészítőeszközök keféi összegyűjthetik a piszkot és a hajat. Rendszeresen tisztítsa meg őket!

Tárolás

• Hagyja a készüléket teljesen kihülni.
  • Csévélje fel teljesen a kábelt!
• Akassza be a padlószívó fejen található horgot a készülék hátoldalán lévő parkolóállásba!

Hibaelhárítás

Probléma Lehetséges ok Elhárítás
A készülék nem működik.	A készülék nincs csatlakoztatva a hálózatba.	Ellenőrizze a hálózati csatlakozást.
		Ellenőrizze a kapcsoló állását.
Gyenge szívóerő. A	szívóerő túl gyenge értékre van beállítva.	Ellenőrizze a szívóerő-beállító gomb helyzetét.
	A porgyűjtő megtelt. Ürítse ki a porgyűjtőt.
	A szűrők szennyezettek. Tisztítsa	meg a szűrőket a „Karbantartás” részben leírtak szerint.
		VIGYÁZAT:Csak száraz szűrőkkel folytassa a készülék használatát!
	A szívócsőbe vagy a fúvókába valami beszorult.	Ellenőrizze, hogy nem szorult-e be valami a tartozékba.

Müszaki adatok

Modell: PC-BS 3040 Feszültségellátás: 220 - 240 V\~, 50 / 60 Hz Teljesítményfelvétel: 700 W Védelmi osztály: II Nettó súly: kb. 5 kg

A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk.

Megfelelőségi nyilatkozat

A készülék megfelel az alábbi európai szabványok és irányelvek a gyártás pillanatában érvényes változatainak:

• 2014 / 35 / EU kisfeszültségű készülékekre vonatkozó irányelv (LVD)
• 2014 / 30 / EU elektromágneses kompatibilitásra (EMC) vonatkozó irányelv
  • 2011 / 65 / EU RoHS irányelv & (EU) 2015 / 863
• Környezetbarát tervezési irányelvek (ErP) 2009 / 125 / EK
• Környezetbarát tervezési követelmények a porszívókhoz – A TANÁCS ÁLTAL ELFOGADOTT IRÁNYELV (EU) SZ. 666 / 2013

Selejtezés

A „kuka” piktogram jelentése

Kímélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók!

Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni!

Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre.

Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesítésének egyéb formáihoz.

Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.
