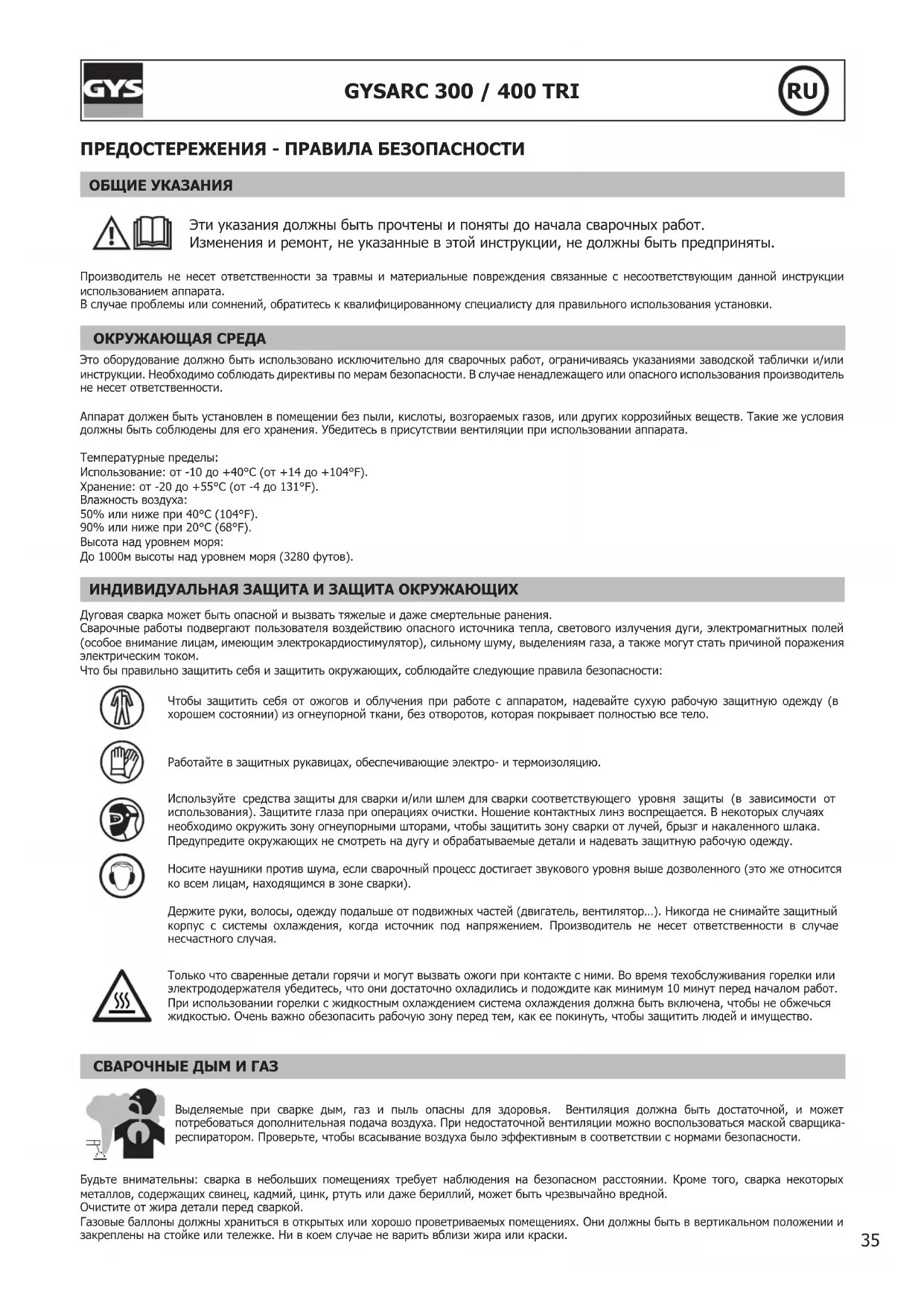

ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ ОБЩИЕ УКАЗАНИЯ Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному специалисту для правильного использования установки. ОКРУЖАЮЩАЯ СРЕДА Это оборудование должно быть использовано исключительно для сварочных работ, ограничиваясь указаниями заводской таблички и/или инструкции. Необходимо соблюдать директивы по мерам безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности. Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ. Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании аппарата. Температурные пределы: Использование: от -10 до +40°C (от +14 до +104°F). Хранение: от -20 до +55°C (от -4 до 131°F). Влажность воздуха: 50% или ниже при 40°C (104°F). 90% или ниже при 20°C (68°F). Высота над уровнем моря: До 1000м высоты над уровнем моря (3280 футов). ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ Дуговая сварка может быть опасной и вызвать тяжелые и даже смертельные ранения. Сварочные работы подвергают пользователя воздействию опасного источника тепла, светового излучения дуги, электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), сильному шуму, выделениям газа, а также могут стать причиной поражения электрическим током. Что бы правильно защитить себя и защитить окружающих, соблюдайте следующие правила безопасности: Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело. Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию. Используйте средства защиты для сварки и/или шлем для сварки соответствующего уровня защиты (в зависимости от использования). Защитите глаза при операциях очистки. Ношение контактных линз воспрещается. В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону сварки от лучей, брызг и накаленного шлака. Предупредите окружающих не смотреть на дугу и обрабатываемые детали и надевать защитную рабочую одежду. Носите наушники против шума, если сварочный процесс достигает звукового уровня выше дозволенного (это же относится ко всем лицам, находящимся в зоне сварки). Держите руки, волосы, одежду подальше от подвижных частей (двигатель, вентилятор…). Никогда не снимайте защитный корпус с системы охлаждения, когда источник под напряжением. Производитель не несет ответственности в случае несчастного случая. Только что сваренные детали горячи и могут вызвать ожоги при контакте с ними. Во время техобслуживания горелки или электрододержателя убедитесь, что они достаточно охладились и подождите как минимум 10 минут перед началом работ. При использовании горелки с жидкостным охлаждением система охлаждения должна быть включена, чтобы не обжечься жидкостью. Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество. СВАРОЧНЫЕ ДЫМ И ГАЗ Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика- респиратором. Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности. Будьте внимательны: сварка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, сварка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной. Очистите от жира детали перед сваркой. Газовые баллоны должны храниться в открытых или хорошо проветриваемых помещениях. Они должны быть в вертикальном положении и закреплены на стойке или тележке. Ни в коем случае не варить вблизи жира или краски.36 GYSARC 300 / 400 TRI

РИСК ПОЖАРА И ВЗРЫВА Полностью защитите зону сварки. Возгораемые материалы должны быть удалены как минимум на 11 метров. Противопожарное оборудование должно находиться вблизи проведения сварочных работ. Берегитесь брызг горячего материала или искр, т.к. они могут вызвать пожар или взрыв даже через щели. Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние. Ни в коем случае не варите в контейнерах или закрытых трубах. В случае, если они открыты, то перед сваркой их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …). Во время операции шлифования не направляйте инструмент в сторону источника сварочного тока или возгораемых материалов. ГАЗОВЫЕ БАЛЛОНЫ Газом, выходящим из газовых баллонов, можно задохнуться в случае его концентрации в помещении сварки (хорошо проветривайте). Транспортировка должна быть безопасной : при закрытых газовых баллонов и выключенном источнике. Баллоны должны быть в вертикальном положении и закреплены на подставке, чтобы ограничить риск падения. Закрывайте баллон в перерыве между двумя использованиями. Будьте внимательны к изменению температуры и пребыванию на солнце. Баллон не должен соприкасаться с пламенем, электрической дугой, горелкой, зажимом массы или с любым другим источником тепла или

Держите его подальше от электрических и сварочных цепей и, следовательно, никогда не варите баллон под давлением. Будьте внимательны: при открытии вентиля баллона уберите голову от вентиля и убедитесь, что используемый газ соответствует методу

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ Используемая электрическая сеть должна обязательно быть заземленной. Соблюдайте калибр предохранителя указанный на аппарате. Электрический разряд может вызвать прямые или косвенные ранения, и даже смерть. Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи источника, когда он под напряжением (горелки, зажимы, кабели, электроды), т.к. они подключены к сварочной цепи. Перед тем, как открыть источник, его нужно отключить от сети и подождать 2 минуты для того, чтобы все конденсаторы разрядились. Никогда не дотрагивайтесь одновременно до горелки или электрододержателя и до зажима массы. Если кабели или горелки повреждены, то они должны быть заменены квалифицированными и уполномоченными специалистами. Размеры сечения кабелей должны соответствовать применению. Всегда носите сухую одежду в хорошем состоянии для изоляции от сварочной цепи. Носите изолирующую обувь независимо от той среды, где вы работаете. КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ Это оборудование класса A не подходит для использования в жилых кварталах, где электрический ток подается общественной системой питания низкого напряжения. В таких кварталах могут возникнуть трудности обеспечения электромагнитную совместимость из-за кондуктивных и индуктивных помех на радиочастоте. Этот аппарат соответствует норме CEI 61000-3-11. Этот аппарат не соответствует директиве CEI 61000-3-12 и предназначен для работы от частных электросетей, подведенных к общественным электросетям только среднего и высокого напряжения. Специалист, установивший аппарат, или пользователь, должны убедиться, обратившись при надобности к организации, отвечающей за эксплуатацию системы питания, в том, что он может к ней подключиться. МАГНИТНЫЕ ПОЛЯ Электрический ток, проходящий через любой проводник вызывает локализованные электромагнитные поля (EMF). Сварочный ток вызывает электромагнитное поле вокруг сварочной цепи и сварочного оборудования. Чтобы свести к минимуму воздействие электромагнитных полей сварочных цепей, сварщики должны следовать следующим указаниям:

• сварочные кабели должны находиться вместе; если возможно соедините их хомутом;

• ваше туловище и голова должны находиться как можно дальше от сварочной цепи;

• не обматывайте сварочные кабели вокруг вашего тела;

• ваше тело не должно быть расположено между сварочными кабелями. Оба сварочных кабеля должны быть расположены по одну сторону от вашего тела;

• закрепите кабель заземления на свариваемой детали как можно ближе с зоне сварки;

• не работаете рядом, не сидите и не облокачивайтесь на источник сварочного тока;

• не варите, когда вы переносите источник сварочного тока или устройство подачи проволоки.37 GYSARC 300 / 400 TRI

Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с данным оборудованием. Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке, последствия для здоровья. РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ ЗОНЫ СВАРКИ И СВАРОЧНОЙ УСТАНОВКИ Общие положения Пользователь отвечает за установку и использование установки ручной дуговой сварки, следуя указаниям производителя. При обнаружении электромагнитных излучений пользователь аппарата ручной дуговой сварки должен разрешить проблему с помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно простым, например заземление сварочной цепи. В других случаях возможно потребуется создание электромагнитного экрана вокруг источника сварочного тока и всей свариваемой детали путем монтирования входных фильтров. В любом случае электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех. Оценка зоны сварки Перед установкой оборудования дуговой сварки пользователь должен оценить возможные электромагнитные проблемы, которые могу возникнуть в окружающей среде. Следующие моменты должны быть приняты во внимание: а) наличие над, под или рядом с оборудованием для дуговой сварки, других кабелей питания, управления, сигнализации и телефона; b) приемники и передатчики радио и телевидения; c) компьютеров и других устройств управления; d) оборудование для безопасности, например, защита промышленного оборудования; e) здоровье находящихся по-близости людей, например, использующих кардиостимуляторы и устройства от глухоты; f) инструмент, используемый для калибровки или измерения; g) помехоустойчивость другого оборудования, находящегося поблизости. Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать соблюдения дополнительных мер защиты: h) определенное время дня, когда сварка или другие работы можно будет выполнить. Размеры рассматриваемой зоны сварки зависят от структуры здания и других работ, которые в нем проводятся. Рассматриваемая зона может простираться за пределы размещения установки. Оценка сварочной установки Помимо оценки зоны, оценка аппаратов ручной дуговой сварки может помочь определить и решить случаи электромагнитных помех. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11. Измерения в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия. РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ a. Общественная система питания: аппарат ручной дуговой сварки нужно подключить к общественной сети питания, следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Возможно защитить шнур питания аппарата с помощью экранизирующей оплётки, либо похожим приспособлением (в случае если аппарат ручной дуговой сварки постоянно находится на определенном рабочем месте). Необходимо обеспечить электрическую непрерывность экранизирующей оплётки по всей длине. Необходимо подсоединить экранизирующую оплётку к источнику сварочного тока для обеспечения хорошего электрического контакта между шнуром и корпусом источника сварочного тока. b. Техобслуживание аппарата ручной дуговой сварки: аппарат ручной дуговой сварки нужно необходимо периодически обслуживать согласно рекомендациям производителя. Необходимо, чтобы все доступы, люки и откидывающиеся части корпуса были закрыты и правильно закреплены, когда аппарат ручной дуговой сварки готов к работе или находится в рабочем состоянии. Необходимо, чтобы аппарат ручной дуговой сварки не был переделан каким бы то ни было образом, за исключением настроек, указанных в руководстве производителя. В частности, следует отрегулировать и обслуживать искровой промежуток дуги устройств поджига и стабилизации дуги в соответствии с рекомендациями производителя. c. Сварочные кабели : кабели должны быть как можно короче и помещены друг рядом с другом вблизи от пола или на полу. d. Эквипотенциальные соединения: необходимо обеспечить соединение всех металлических предметов окружающей зоны. Тем не менее, металлические предметы, соединенные со свариваемой деталью, увеличивают риск для пользователя удара электрическим током, если он одновременно коснется этих металлических предметов и электрода. Оператор должен быть изолирован он таких металлических

e. Заземление свариваемой детали: В случае, если свариваемая деталь не заземлена по соображениям электрической безопасности или в силу своих размеров и своего расположения, как, например, в случае корпуса судна или металлоконструкции промышленного объекта, то соединение детали с землей, может в некоторых случаях, но не систематически, сократить выбросы. Необходимо избегать заземление деталей, которые могли бы увеличить для пользователей риски ранений или же повредить другие электроустановки. При надобности, следует напрямую подсоединить деталь к земле, но в некоторых странах, которые не разрешают прямое подсоединение, его нужно сделать с помощью подходящего конденсатора, выбранного в зависимости от национального законодательства. f. Защита и экранизирующая оплётка: выборочная защита и экранизирующая оплётка других кабелей и оборудования, находящихся в близлежащем рабочем участке, поможет ограничить проблемы, связанные с помехами. Защита всей сварочной зоны может рассматриваться в некоторых особых случаях.38 GYSARC 300 / 400 TRI

ТРАНСПОРТИРОВКА И ТРАНЗИТ АППАРАТА Источника сварочного тока оснащен ручками для транспортировки, позволяющими переносить аппарат. Будьте внимательны: не недооценивайте вес аппарата. 30° Не пользуйтесь кабелями или горелкой для переноса источника сварочного тока. Его можно переносить только в вертикальном положении. Не переносить источник тока над людьми или предметами. Никогда не поднимайте газовый баллон и источник тока одновременно. Их транспортные нормы различаются. УСТАНОВКА АППАРАТА Соблюдайте следующие правила :

• Поставьте источник сварочного тока на пол, максимальный наклон которого 10°.

• Предусмотрите достаточно большое пространство для хорошего проветривания источника сварочного тока и доступа к управлению.

• Не использовать в среде содержащей металлическую пыль-проводник.

• Источник сварочного тока должен быть укрыт от проливного дождя и не стоять на солнце.

• Оборудование имеет защиту IP23, что означает : - Защиту от попадания в опасные зоны твердых тел Ø ≥12,5мм и, - Защиту против капель дождя, направленных под углом 60° относительно вертикали. Это оборудование может быть использовано вне помещения соответственно классу защиты IP23.

• Шнур питания, удлинитель и сварочный кабель должны полностью размотаны во избежание перегрева. Производитель не несет ответственности относительно ущерба, нанесенного лицам или предметам, из-за неправильного и опасного использования этого оборудования. ОБСЛУЖИВАНИЕ / РЕКОМЕНДАЦИИ

• Техническое обслуживание должно производиться только квалифицированным специалистом. Советуется проводить ежегодное техобслуживание.

• Отключите питание, выдернув вилку из розетки, и подождите 2 минуты перед тем, как приступить к техобслуживанию. Внутри аппарата высокие и опасные напряжение и ток.

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.

• Регулярно проверяйте состояние шнура питания. Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Оставляйте отверстия источника сварочного тока свободными для прохождения воздуха.

• Не использовать данный аппарат для разморозки труб, зарядки батарей/аккумуляторов или запуска двигателей. УСТАНОВКА И ПРИНЦИП ДЕЙСТВИЯ Только опытный и уполномоченный производителем специалист может осуществлять установку. Во время установки убедитесь, что источник отключен от сети. ОПИСАНИЕ ОБОРУДОВАНИЯ (FIG-1) GYSARC 300/400 это трехфазный инверторный сварочный источник, который в зависимости от того, как оборудован, позволяет производить: - Сварку электродом с покрытием (MMA) - Сварку вольфрамовым электродом в среде инертного газа (TIG) Метод TIG требует защитную газовую среду (Аргон). Режим MMA позволяет варить всеми типами электродов: рутиловые, с основной обмазкой, целлюлозные, из нержавейки и чугуна. Аппарат GYSARC 300/400 может быть оборудован ручным дистанционным управлением (арт. 045675).

1- Интерфейс человек/машина 5- Ручки для транспортировки и подъема

2- Гнездо Отрицательной полярности 6- Переключатель ВКЛ/ВЫКЛ

3- Гнездо Положительной полярности 7- Шнур питания

4- Соединения дистанционного управления39

1- Индикатор напряжения 7- Индикатор активации дистанционного управления

2- Индикатор перегрева 8- Кнопка активации дистанционного управления

3- Индикатор работы Устройства Понижения Напряжения (VRD) 9- Кнопка выбора режима (MMA / TIG-LIFT)

4- Индикатор тока 10- Колесико настройки параметра форсирования дуги (Arc Force)

5- Индикатор режима TIG-LIFT 11- Колесико регулировки тока

6- Индикатор режима MMA для электрода с обмазкой 12- Колесико настройки параметра Hot Start

• GYSARC 300 поставляется укомплектованным с вилкой 16 A типа EN 60309-1 и оно должно быть подключено исключительно к трехфазной электрической установке 400В (50-60 Гц) с четырьмя проводами и с заземленным нулевым проводом.

• GYSARC 400 поставляется укомплектованным с вилкой 32 A типа EN 60309-1 и оно должно быть подключено исключительно к трехфазной электрической установке 400В (50-60 Гц) с четырьмя проводами и с заземленным нулевым проводом.

• Эффективное значение потребляемого тока (I1e) для использования в максимальных условиях указано на аппарате. Проверьте что питание и его защиты (плавкий предохранитель и/или прерыватель) совместимы с током, необходимым для работы аппарата. В некоторых странах возможно понадобится поменять вилку для использования при максимальных условиях.

• При интенсивном использовании (> ПВ%) может включиться тепловая защита. В этом случае дуга погаснет и загорится индикатор защиты.

• Источник тока предназначен для работы при электрическом напряжении 400В +/- 15%.

• Запуск производится поворотом переключателя вкл/выкл (FIG 1 - 6) на положение I, и наоборот остановка производится поворотом на O. Внимание ! Никогда не отключайте питание, когда аппарат под нагрузкой. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОГЕНЕРАТОРУ Этот аппарат может работать от электрогенераторов при условии, что вспомогательная мощность отвечает следующим требованиям : - Напряжение должно быть переменным с эффективным значением 400Vac ±15%, и с пиковым напряжением ниже 700В, - Частота должна быть 50 - 60 Гц. Очень важно проверить эти условия, тк многие электрогенераторы выдают пики напряжения, которые могут повредить аппараты. ИСПОЛЬЗОВАНИЕ УДЛИНИТЕЛЯ Удлинители должны иметь размер и сечение в соответствии с напряжением аппарата. Используйте удлинитель, отвечающий нормам вашей страны. Напряжение на входе Сечение удлинителя (<45м) GYSARC 300 400 B - 3~

GYSARC 400 4 мм² СВАРКА ЭЛЕКТРОДОМ С ОБМАЗКОЙ (ММА) ПОДКЛЮЧЕНИЕ И СОВЕТЫ

• Подключите кабели электрододержателя и зажима массы к коннекторам подсоединения,

• Соблюдайте полярность и сварочные токи, указанные на коробке с электродами,

• Снимайте электрод с электрододержателя, когда аппарат не используется. MMA Зоны серого цвета не применяются в данном режиме. ВЫБОР РЕЖИМА Для выбора режима ММА нажмите на кнопку . ОСНОВНЫЕ ПАРАМЕТРЫ

1. Настройка тока сварки:

Отрегулируйте сварочный ток с помощью центрального колесика в зависимости от диаметра электрода и типа соединения, которое нужно произвести. Значение тока указано на правом экране.

2. Настроить уровень форсирования дуги:

Отрегулировать уровень форсирования дуги помощью левого колесика. Чем меньше уровень форсирования дуги, тем мягче будет дуга и наоборот, чем выше уровень, тем выше будет сверхток. Советуется установить переключатель в среднее положение в начале сварки, а затем откорректировать в зависимости от результатов и предпочтений. Примечание: диапазон настройки форсирования дуги определяется типом используемого электрода.40 GYSARC 300 / 400 TRI

3. Настройка Hot Start :

Отрегулируйте уровень Hot Start с помощью правого колесика. Слабый Hot Start для тонких листов металла и сильный Hot Start для наиболее трудносвариваемых металлов (загрязненные или окисленные детали).СВАРОЧНЫЕ ПАРАМЕТРЫНАСТРОЙКА СВАРОЧНОГО ТОКА Настройки, указанные ниже, соответствуют диапазону необходимого тока в зависимости от типа и диаметра электрода. Эти диапазоны достаточно широки, так как они зависят от применения и положения сварки.Ø электрода (мм) Рутиловый E6013 (A) С основной обмазкой E7018 (A) Целлюлозный E6010 (A) 1.6 30-60 30-55 -2.0 50-70 50-80 -2.5 60-100 80-110 60-753.15 80-150 90-140 85-904.0 100-200 125-210 120-1605 150-290 200-260 110-1706.3 200-385 220-340 - СВАРКА ЭЛЕКТРОДОМ С ОБМАЗКОЙ

• В режиме ММА, кабель инверсии полярности должен быть отключен для подключения кабелей держателя электрода и зажима массы через коннекторы. Соблюдайте полярности, указанные на упаковке электродов.• Соблюдайте общепринятые правила сварки.• Этот сварочный аппарат имеет функции инверторов: Anti-Sticking служит для предупреждения прокаливания электрода при его залипании и легкого отрыва залипшего электрода. После срабатывания функция anti-sticking требует примерно 3-секундного ожидания перед тем, как продолжать варить. СВАРКА ВОЛЬФРАМОВЫМ ЭЛЕКТРОДОМ В СРЕДЕ ИНЕРТНОГО ГАЗА (TIG) ПОДКЛЮЧЕНИЕ И СОВЕТЫДля сварки TIG необходимо использовать специальную горелку и баллон с защитным газом оснащенный редуктором.• Подключите зажим массы к положительному коннектору подсоединения (+).• Подключите кабель мощности горелки к отрицательному коннектору подсоединения (–).• Подсоедините газовый шланг горелки к сварочному редуктору. Убедитесь в том, что горелка правильно оснащена и что расходные комплектующие (ручные тиски, держатель втулки, диффузор и сопло) не изношены. VRD TIG Lift MMA MODE min maxmin max

TIG Зоны серого цвета не нужны в данном режиме.ВЫБОР РЕЖИМАДля выбора режима TIG нажмите на кнопку .Настройка тока сварки: Отрегулируйте сварочный ток с помощью центрального колесика в зависимости от диаметра электрода и типа соединения, которое нужно произвести. Значение тока указано на правом экране.ПОДЖИГ Поджиг типа LIFT: с помощью горелки, коснитесь электродом свариваемой детали, а затем медленно поднимите его - сформируется дуга. ПРЕКРАЩЕНИЕ СВАРКИ / НАЧАЛО ЗАТУХАНИЯ ДУГИЧтобы остановить сварку нужно слегка вытянуть дугу. Ток дуги начнет постепенно снижаться (затухание).ПОМОЩЬ В НАСТРОЙКЕ И ВЫБОР РАСХОДНИКОВ Ток (A) Электрод (мм) Сопло (мм)Расход газа Аргона (л/мин)

L = 3 х d для слабого тока.L = d для высокого тока. ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Дистанционное управление работает в режимах TIG и MMA.

арт. 045699 Внешний вид Электрическая схема дистанционного управления.Подсоединение:1- Подключите дистанционное управление к передней панели источника сварочного тока (FIG 1 - 4).2- Нажмите на кнопку для активации дистанционного управления. Загорается светодиод ON.СоединенияАппарат имеет гнездовой разъем для дистанционного управления. Специальный штепсель с 7 штырями (опция арт. 045699) позволяет подключить ручное дистанционное управление. Для монтажа следуйте приведенной ниже схеме.ВИД ДИСТАНЦИОННОГО УПРАВЛЕНИЯНаименование проводаШтырь соответствующего коннектораРучное дистанционное управление12 В AКурсор BОбщий/Масса CФункционирование :• Ручное дистанционное управление (опция арт. 045675).Ручное дистанционное управление позволяет изменять ток от 50% до 100% от заданного тока. ТЕПЛОВАЯ ЗАЩИТА И РЕКОМЕНДАЦИИ Этот аппарат оснащен вентиляцией, регулируемой в зависимости от температуры источника. Когда в аппарате срабатывает тепловая защита, то он не выдает тока. Включается оранжевый светодиод (FIG 2 - 2) и горит пока температура аппарата не понизится до нормального уровня.• Оставляйте отверстия в аппарате свободными для свободного прохождения воздуха.• После сварки и во время срабатывания тепловой защиты оставляйте аппарат подключенным для охлаждения.• Соблюдайте общепринятые правила сварки.• Убедитесь, что вентиляция достаточная.• Не работайте по влажной поверхности. VRD (VOLTAGE REDUCTION DEVICE)

По умолчанию (заводская настройка) переключатель VRD находится в положении ON. Для активации VRD, для снижения напряжения холостого хода генератора (< 20 В), красный переключатель на плате управления (стр. 67 - 14/ стр. 68 - 11) следует перевести в положение 1. Загорается индикаторная лампочка ЧМИ (РИС 2 - N°3). Для доступа к переключателю VRD (см. стр. 69):ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ МОЖЕТ ПРИВЕСТИ К ЛЕТАЛЬНОМУ ИСХОДУ.- отсоедините изделие от электросети. - Выверните 9 винтов, чтобы открыть боковую сторону генератора. - Найдите красный переключатель в центре платы управления.42 GYSARC 300 / 400 TRI

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ Неисправности Причины Устранение MMA-TIG Аппарат не выдает сварочный ток, при этом горит желтая лампочка термозащиты (FIG 2 - 2). Сработала тепловая защита аппарата. Ждите охлаждения в течение приблизительно 2 минут. Индикатор (FIG

Индикатор (FIG 2 - 4) горит, но аппарат не выдает тока. Кабель зажима массы, держателя электрода или горелки не соединены с

Проверьте подключения. Аппарат включен. Вы ощущаете покалывание при прикосновении к

Аппарат не заземлен. Проверьте розетку и заземление вашего

Аппарат варит с трудом Ошибка полярности Проверьте рекомендованную полярность на коробке с электродами. TIG Нестабильная дуга Дефект вольфрамового электрода Используйте вольфрамовый электрод подходящего размера Используйте правильно подготовленный вольфрамовый электрод Слишком большой расход газа Уменьшите расход газа Вольфрамовый электрод окисляется и тускнеет в конце сварки Зона сварки Защитите зону сварки от сквозняков. Проблема подачи газа или газ был отключен слишком рано Проверьте и затяните все газовые соединения. Подождать когда электрод остынет и после этого выключить газ. Электрод плавится Ошибка полярности Проверить, что зажим массы подсоединен

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.43 GYSARC 300 / 400 TRI
