INSTRUKCJA OBSŁUGI Gysarc 300 TRI GYS

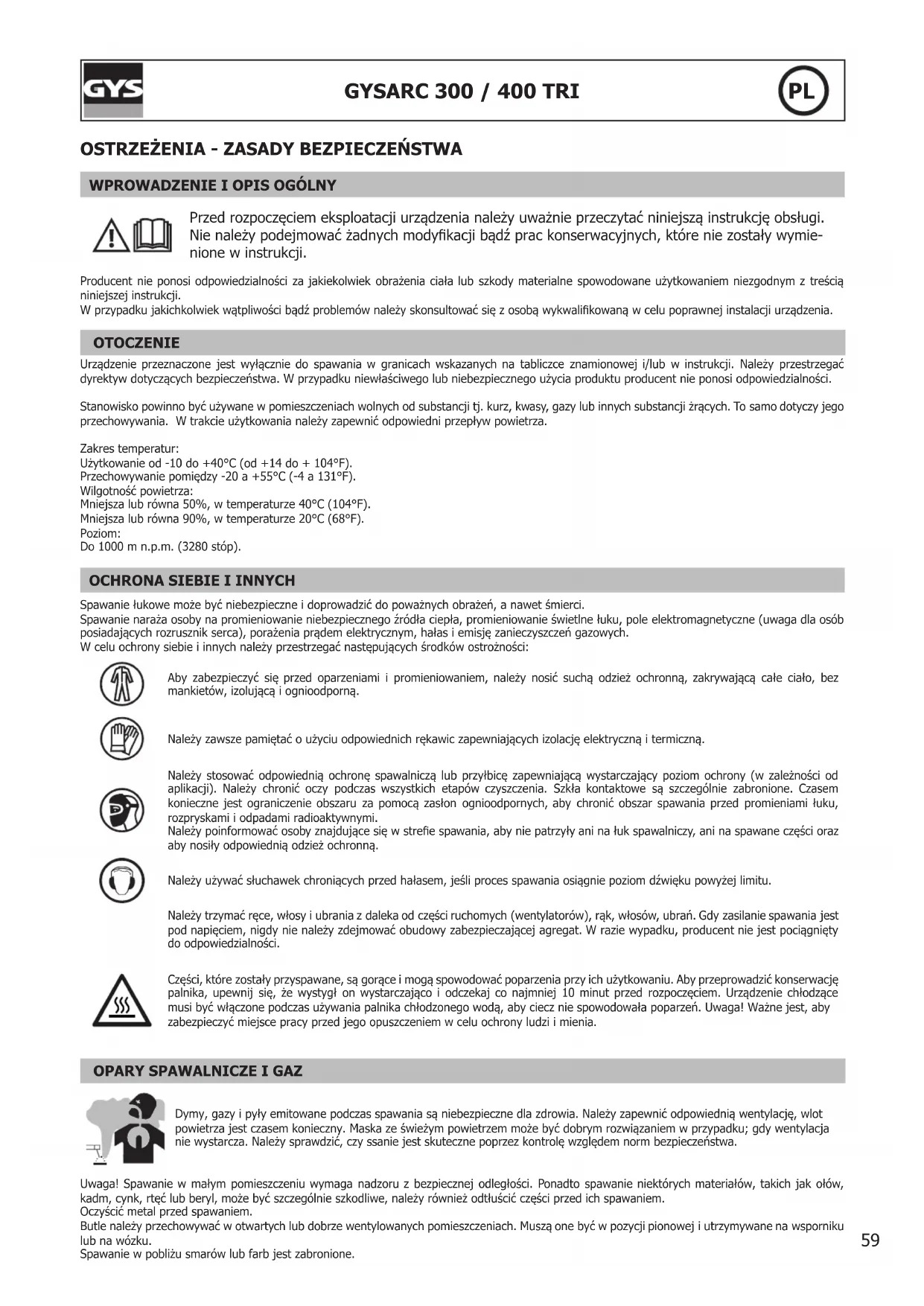

OSTRZEŻENIA - ZASADY BEZPIECZEŃSTWA

WPROWADZENIE I OPIS OGÓLNY

Przed rozpoczęciem eksploatacji urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi. Nie należy podejmować żadnych modykacji bądź prac konserwacyjnych, które nie zostały wymie- nione w instrukcji. Producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia ciała lub szkody materialne spowodowane użytkowaniem niezgodnym z treścią niniejszej instrukcji. W przypadku jakichkolwiek wątpliwości bądź problemów należy skonsultować się z osobą wykwalikowaną w celu poprawnej instalacji urządzenia. OTOCZENIE Urządzenie przeznaczone jest wyłącznie do spawania w granicach wskazanych na tabliczce znamionowej i/lub w instrukcji. Należy przestrzegać dyrektyw dotyczących bezpieczeństwa. W przypadku niewłaściwego lub niebezpiecznego użycia produktu producent nie ponosi odpowiedzialności. Stanowisko powinno być używane w pomieszczeniach wolnych od substancji tj. kurz, kwasy, gazy lub innych substancji żrących. To samo dotyczy jego przechowywania. W trakcie użytkowania należy zapewnić odpowiedni przepływ powietrza. Zakres temperatur: Użytkowanie od -10 do +40°C (od +14 do + 104°F). Przechowywanie pomiędzy -20 a +55°C (-4 a 131°F). Wilgotność powietrza: Mniejsza lub równa 50%, w temperaturze 40°C (104°F). Mniejsza lub równa 90%, w temperaturze 20°C (68°F). Poziom: Do 1000 m n.p.m. (3280 stóp).

OCHRONA SIEBIE I INNYCH

Spawanie łukowe może być niebezpieczne i doprowadzić do poważnych obrażeń, a nawet śmierci. Spawanie naraża osoby na promieniowanie niebezpiecznego źródła ciepła, promieniowanie świetlne łuku, pole elektromagnetyczne (uwaga dla osób posiadających rozrusznik serca), porażenia prądem elektrycznym, hałas i emisję zanieczyszczeń gazowych. W celu ochrony siebie i innych należy przestrzegać następujących środków ostrożności: Aby zabezpieczyć się przed oparzeniami i promieniowaniem, należy nosić suchą odzież ochronną, zakrywającą całe ciało, bez mankietów, izolującą i ognioodporną. Należy zawsze pamiętać o użyciu odpowiednich rękawic zapewniających izolację elektryczną i termiczną. Należy stosować odpowiednią ochronę spawalniczą lub przyłbicę zapewniającą wystarczający poziom ochrony (w zależności od aplikacji). Należy chronić oczy podczas wszystkich etapów czyszczenia. Szkła kontaktowe są szczególnie zabronione. Czasem konieczne jest ograniczenie obszaru za pomocą zasłon ognioodpornych, aby chronić obszar spawania przed promieniami łuku, rozpryskami i odpadami radioaktywnymi. Należy poinformować osoby znajdujące się w stree spawania, aby nie patrzyły ani na łuk spawalniczy, ani na spawane części oraz aby nosiły odpowiednią odzież ochronną. Należy używać słuchawek chroniących przed hałasem, jeśli proces spawania osiągnie poziom dźwięku powyżej limitu. Należy trzymać ręce, włosy i ubrania z daleka od części ruchomych (wentylatorów), rąk, włosów, ubrań. Gdy zasilanie spawania jest pod napięciem, nigdy nie należy zdejmować obudowy zabezpieczającej agregat. W razie wypadku, producent nie jest pociągnięty do odpowiedzialności. Części, które zostały przyspawane, są gorące i mogą spowodować poparzenia przy ich użytkowaniu. Aby przeprowadzić konserwację palnika, upewnij się, że wystygł on wystarczająco i odczekaj co najmniej 10 minut przed rozpoczęciem. Urządzenie chłodzące musi być włączone podczas używania palnika chłodzonego wodą, aby ciecz nie spowodowała poparzeń. Uwaga! Ważne jest, aby zabezpieczyć miejsce pracy przed jego opuszczeniem w celu ochrony ludzi i mienia.

OPARY SPAWALNICZE I GAZ

Dymy, gazy i pyły emitowane podczas spawania są niebezpieczne dla zdrowia. Należy zapewnić odpowiednią wentylację, wlot powietrza jest czasem konieczny. Maska ze świeżym powietrzem może być dobrym rozwiązaniem w przypadku; gdy wentylacja nie wystarcza. Należy sprawdzić, czy ssanie jest skuteczne poprzez kontrolę względem norm bezpieczeństwa. Uwaga! Spawanie w małym pomieszczeniu wymaga nadzoru z bezpiecznej odległości. Ponadto spawanie niektórych materiałów, takich jak ołów, kadm, cynk, rtęć lub beryl, może być szczególnie szkodliwe, należy również odtłuścić części przed ich spawaniem. Oczyścić metal przed spawaniem. Butle należy przechowywać w otwartych lub dobrze wentylowanych pomieszczeniach. Muszą one być w pozycji pionowej i utrzymywane na wsporniku lub na wózku. Spawanie w pobliżu smarów lub farb jest zabronione.60 GYSARC 300 / 400 TRI

Należy całkowicie chronić obszar spawania, materiały łatwopalne muszą być oddalone o minimum 11 metrów. Wyposażenie przeciwpożarowe musi znajdować się w pobliżu operacji spawalniczych. Należy zachować ostrożność na projekcję gorących substancji bądź iskier, nawet w małych szczelinach, mogą one spowodować pożar lub wybuch. Osoby, materiały łatwopalne i pojemniki znajdujące się pod ciśnieniem należy trzymać w bezpiecznej odległości. Należy unikać spawania w zamkniętych pojemnikach lub rurach, a jeśli są otwarte, należy je opróżnić z wszelkich materiałów łatwopalnych lub wybuchowych (olej, paliwo, gaz...). Operacje szlifowania nie powinny być zwrócone w kierunku źródła prądu spawania czy też w kierunku materiałów łatwopalnych.

Wyciekający gaz z butli może spowodować uduszenie w przypadku dużej koncentracji w obszarze spawania (dobrze wentylować pomieszczenie). Transport urządzenia musi być w pełni bezpieczny: zamknięte butle z gazem oraz zamknięte źródło zasilania spawalniczego. Muszą być one w pozycji pionowej i podtrzymywane na wsporniku, aby zmniejszyć ryzyko upadku. Należy zamknąć zawór butli pomiędzy dwoma użyciami. Należy zwrócić uwagę na zmiany temperatury i ekspozycję na słońce. Butla nie może być w kontakcie z płomieniami, łukiem elektrycznym, palnikiem, zaciskiem czy innymi źródłami ciepła lub pożaru. Należy utrzymać odpowiednią odległość od obwodów elektrycznych i spawania, dlatego nigdy nie spawać butli ciśnieniowej. Uwaga! Przy odkręcaniu zaworu butli, należy odchylić głowę znad zaworu i upewnić się, że stosowany gaz jest odpowiedni dla danego procesu spawania.

BEZPIECZEŃSTWO ELEKTRYCZNE

Używana sieć elektryczna zawsze musi mieć uziemienie. Należy używać zalecanego rozmiaru bezpiecznika oznaczonego na tablicy znamionowej. Porażenie prądem może być źródłem poważnego bezpośredniego lub pośredniego, a nawet śmiertelnego wypadku. Nigdy nie należy dotykać elementów będących pod napięciem wewnątrz lub na zewnątrz źródła zasilania (palniki, zaciski, kable, elektrody), ponieważ są one podłączone do obwodu spawania. Przed otwarciem źródła prądu spawania, należy je odłączyć od sieci i odczekać 2 minuty, aby wszystkie kondensatory były rozładowane. Nie dotykać w tym samym czasie palnika lub uchwytu elektrody i zacisku uziemienia. Jeśli kable, elektrody lub ramiona są uszkodzone, muszą zostać wymienione przez wykwalikowany i autoryzowany personel. Przekrój kabla należy dobrać odpowiednio do zastosowania. Zawsze używaj suchej, dobrej jakości odzieży, aby odizolować się od obwodu spawalniczego. Należy nosić obuwie ochronne we wszystkich miejscach pracy. KLASYFIKACJA KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ MATERIAŁÓW EMC Ten materiał klasy A nie jest przeznaczony do użytku na terenie mieszkalnym, ponieważ dostarczana tam publiczna energia elektryczna jest niskonapięciowa. W tych miejscach mogą występować potencjalne trudności w zapewnieniu kompatybilności elektromagnetycznej, ze względu na zaburzenia przewodzenia, a także emitowane częstotliwości radiowe. To urządzenie jest zgodne z normą IEC 61000-3-11. Sprzęt ten nie spełnia wymogów normy IEC 61000-3-12 i jest przeznaczony do podłączania do prywatnych sieci niskiego napięcia podłączonych do publicznej sieci energetycznej tylko na poziomie średniego i wysokiego napięcia. W przypadku podłączenia do sieci publicznej zasilania o niskim napięciu odpowiedzialnością instalatora lub użytkownikajest upewnienie się, że urządzenie może zostać podłączone. W tym celu, należy skontaktować się z operatorem sieci dystrybucyjnej. EMISJE ELEKTROMAGNETYCZNE Prąd elektryczny przechodzący przez jakikolwiek przewodnik wytwarza zlokalizowane pola elektryczne i magnetyczne (EMF). Prąd spawania wytwarza pole elektromagnetyczne wokół obwodu spawalniczego i sprzętu do spawania. Pola elektromagnetyczne EMF mogą zakłócać działanie niektórych implantów medycznych, takich jak rozruszniki serca. Dla osób z implantami medycznymi muszą zostać podjęte środki ochronne. Na przykład, ograniczenia dostępu dla osób przechodzących lub indywidualna ocena ryzyka dla spawaczy. Spawacze powinni postępować zgodnie z poniższymi instrukcjami, aby zminimalizować ekspozycję na działanie pól elektromagnetycznych z obwodu spawania:

• ułożyć kable spawalnicze razem – w miarę możliwości zamocować je za pomocą zacisku;

• ustawić się (tułów i głowę) jak najdalej od obwodu zgrzewania;

• nigdy nie owijać przewodów spawalniczych wokół ciała;61 GYSARC 300 / 400 TRI

• nie umieszczać ciała pomiędzy kablami spawalniczymi. Trzymać oba kable po jednej stronie ciała;

• podłączyć zacisk uziemiający jak najbliżej spawanego obszaru;

• nie pracować zbyt blisko, nie pochylać się i nie opierać się o spawarkę;

• nie spawać podczas transportu spawarki lub podajnika drutu. Zaleca się, aby osoby noszące rozruszniki serca skonsultowały się z lekarzem przed rozpoczęciem użytkowania tego urządzenia. Narażenia na działania pól elektromagnetycznych podczas spawania mogą mieć inne skutki, konsekwencje zdrowotne, które nie są jeszcze znane.

ZALECENIA DOTYCZĄCE OCENY OBSZARU SPAWANIA

Informacje ogólne Użytkownik jest odpowiedzialny za instalację i użytkowanie sprzętu do spawania łukowego zgodnie z instrukcją producenta. W przypadku wykrycia zakłóceń elektromagnetycznych rolą użytkownika sprzętu do spawania łukowego jest rozwiązanie sytuacji z pomocą techniczną producenta. W niektórych przypadkach to działanie zapobiegawcze może sprowadzać się do czegoś tak prostego, jak uziemienie obwodu spawania. W innych przypadkach może być konieczne skonstruowanie osłony elektromagnetycznej wokół źródła prądu spawania i całego elementu z zamocowaniem ltrów wejściowych. We wszystkich przypadkach, zaburzenia elektromagnetyczne muszą być zminimalizowane, aż przestaną być kłopotliwe. Ocena obszaru spawania Przed zainstalowaniem sprzętu do spawania łukowego, użytkownik powinien ocenić potencjalne problemy elektromagnetyczne w otaczającym go obszarze. Należy wziąć pod uwagę następujące elementy: a) obecność (powyżej, poniżej i obok spawarki łukowej) innych kabli energetycznych, sterowania i telefonicznych; b) nadajniki i odbiorniki telewizyjne; c) komputery i inny sprzęt; d) urządzenia krytyczne dla bezpieczeństwa, takie jak zabezpieczenia maszyn przemysłowych; e) zdrowie i bezpieczeństwo osób przebywających w danym obszarze, takich jak osoby z kardiostymulatorami lub aparatami słuchowymi; f) aparatura do kalibracji i pomiarów; g) odizolowanie innych urządzeń, które znajdują się na tym samym obszarze. Operator musi upewnić się, że urządzenia i sprzęt używane na tym samym obszarze są ze sobą kompatybilne. Może to wiązać się z dodatkowymi środkami ostrożności; h) pora dnia podczas spawania lub wykonywania innych wymaganych czynności. Należy wziąć pod uwagę wielkość strefy otoczenia, zależną od struktury budynku i innych prac, które mają się tam odbywać. Ta strefa otoczenia może wykraczać poza granice instalacji. Ocena obszaru spawania Oprócz oceny obszaru spawalniczego ocena systemów spawania łukowego może być wykorzystana do identykacji i rozwiązania różnych przypadków zakłóceń. Wskazane jest, żeby ocena emisji obejmowała pomiary na miejscu, jak określono w artykule 10 CISPR 11:2009. Pomiary na miejscu mogą również pomóc potwierdzić skuteczność środków ograniczających. ZALECENIA DOTYCZĄCE METOD REDUKCJI EMISJI ELEKTROMAGNETYCZNEJ a. Publiczna sieć zasilania: Wskazane jest podłączenie urządzeń spawalniczych do publicznej sieci zasilania zgodnie z zaleceniami producenta. W przypadku występowania zakłóceń może być konieczne podjęcie dodatkowych środków zapobiegawczych, takich jak ltrowanie publicznej sieci zasilania. Wskazane jest przewidzieć osłonę kabla zasilającego w przewodzie zainstalowanym na stałe, która będzie z metalu lub innego odpowiednika materiału do spawania łukowego. Powinno się również zapewnić ciągłość elektryczną osłony na całej jej długości. Należy również połączyć osłonę ze źródłem prądu spawania w celu zapewnienia dobrego połączenia elektrycznego pomiędzy przewodem i obudową źródła prądu spawania. b. Konserwacja urządzeń do spawania łukowego: Sprzęt do spawania łukowego wymaga rutynowej konserwacji wedle zaleceń producenta. Wskazane jest, aby wszystkie wejścia, drzwiczki serwisowe i pokrywy były zamknięte i prawidłowo zablokowane, gdy urządzenie do spawania łukowego jest włączone. Wskazane jest, aby sprzęt do spawania łukowego nie był w żaden sposób modykowany z wyjątkiem zmian i ustawień opisanych w instrukcji obsługi producenta. W szczególności wskazane jest, aby urządzenie rozruchowe dozujące i stabilizujące łuk było regulowane i konserwowane zgodnie z zaleceniami producenta. c. Kable spawalnicze: Kable te powinny być jak najkrótsze, umieszczone jak najbliżej siebie i blisko ziemi lub całkowicie na podłodze. d. Uziemienie ekwipotencjalne: Należy rozważyć połączenie wszystkich przedmiotów metalowych w pobliżu. Jednakże metalowe przedmioty podłączone do przedmiotu obrabianego zwiększają ryzyko porażenia elektrycznego, jeśli operator dotknie zarówno tych metalowych elementów, jak i elektrody. Wymagane jest odizolowanie operatora od takich metalowych przedmiotów. e. Uziemienie spawanego elementu: Jeżeli dana część nie jest uziemiona – ze względów bezpieczeństwa elektrycznego lub ze względu najej rozmiar i położenie (co ma miejsce w przypadku kadłubów statków lub metalowych konstrukcji budowlanych) – uziemienie części może w niektórych przypadkach, ale nie w sposób systematyczny, obniżyć emisję. Zaleca się unikanie uziemienia części, które mogłoby zwiększyć ryzyko obrażeń u użytkowników lub uszkodzenia innego sprzętu elektrycznego. W razie potrzeby, połączenie doziemne spawanej części powinno być wykonane bezpośrednio, ale w niektórych krajach, gdzie to bezpośrednie połączenie nie jest dozwolone, połączenie powinno być wykonane z użyciem odpowiedniego kondensatora i dobrane zgodnie z krajowymi przepisami. Należy unikać uziemiania części, które mogłyby zwiększyć ryzyko zranienia użytkownika lub uszkodzenia innych urządzeń elektrycznych. Jeśli to konieczne, właściwe jest połączenie spawanej części bezpośrednio z uziemieniem, ale w niektórych krajach to połączenie jest zabronione. W razie konieczności wykonać połączenie uziemiające za pośrednictwem odpowiednich kondensatorów zgodnych z przepisami krajowymi. f. Ochrona i ekranowanie: Ochrona i selektywne ekranowanie kabli, i urządzeń w okolicy może łagodzić problemy zakłóceń. Ochrona całego obszaru spawania może być przewidziana do specjalnych zastosowań.62 GYSARC 300 / 400 TRI

Źródło prądu spawania jest wyposażone w górny(e) uchwyt(y) do przenoszenia ręcznego. Nie należy lekceważyć jego wagi. 30° Nie wolno używać kabli ani palników do przemieszczania źródła prądu spawalniczego. Musi ono być przemieszczane w pozycji pionowej. Nie należy umieszczać źródła zasilania nad osobami lub przedmiotami. Nigdy nie podnosić jednocześnie butli z gazem i źródła zasilania. Ich standardy transportowania są różne.

INSTALACJA MATERIAŁU

Zasady, których należy przestrzegać:

• Umieścić źródło prądu spawania na podłodze, której maksymalne nachylenie wynosi 10 °.

• Zapewnić wystarczającą strefę do chłodzenia źródła prądu spawania i do łatwego dostępu do panelu sterowania.

• Nie stosować w środowisku, gdzie występują pyły metali przewodzących.

• Źródło prądu spawania musi być chronione przed deszczem i nie może być narażone na działanie promieni słonecznych.

• Urządzenie posiada stopień ochrony IP23, co oznacza: - zabezpieczenie przed dostępem do niebezpiecznych części stałych o Ø > 12,5 mm i, - ochrona przed deszczem skierowana pod kątem 60° do pionu. Materiał ten może być używany na zewnątrz, zgodnie z klasą ochrony IP23.

• Przewody zasilania, przedłużacze i przewody spawalnicze muszą być całkowicie rozwinięte, aby zapobiec przegrzaniu. Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom i przedmiotom ze względu na niewłaściwe i niebezpieczne wykorzystania tego materiału. KONSERWACJA / PORADY

• Konserwację powinny przeprowadzać wyłącznie osoby z odpowiednimi kwalikacjami. Zalecana jest coroczna konserwacja.

• Odciąć zasilanie, odłączając wtyczkę i odczekać dwie minuty przed rozpoczęciem pracy na urządzeniu. Wewnątrz, napięcie i siła prądu są wysokie i niebezpieczne.

• Regularnie zdjąć pokrywę i oczyścić z kurzu za pomocą pistoletu ze sprężonym powietrzem. Należy przy tej okazji również zlecić wykwalikowanemu specjaliście dysponującemu odpowiednim sprzętem sprawdzenie połączeń elektrycznych.

• Regularnie sprawdzać stan techniczny przewodu zasilającego. W celu uniknięcia zagrożenia, uszkodzony kabel zasilający musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalikacjach.

• Zostawić odsłoniętą kratkę wentylacyjną źródła spawania dla odpowiedniego wlotu i wylotu powietrza.

• Nie używać tego źródła spawania do rozmrażania rur odpływu kanalizacyjnego, ładowania baterii/akumulatorów lub do rozruchu silnika.

INSTALACJA - FUNKCJONOWANIE URZĄDZENIA

Tylko doświadczony i wykwalikowany przez producenta personel może przeprowadzać instalację. Podczas montażu należy upewnić się, że generator jest odłączony od sieci. OPIS URZĄDZENIA (RYS-1) GYSARC 300/400 jest trójfazowym inwerterowym źródłem spawalniczym, które w zależności od wyposażenia umożliwia : - Spawanie elektrodą otuloną (MMA) - Spawanie elektrodą wolframową w osłonie gazu obojętnego (TIG) Proces spawania TIG wymaga osłony gazowej (Argon). Proces spawania MMA pozwala na spawanie każdego rodzaju elektrody: rutylowej, zasadowej, celulozowej, ze stali nierdzewnej i żeliwnej. GYSARC 300/400 może być wyposażony w ręczny pilot zdalnego sterowania (nr ref. 045675).

1- Interfejs człowiek maszyna 5- Uchwyty transportowe i do podnoszenia

2- Gniazdo z biegunem ujemnym 6- Włącznik/wyłącznik

3- Gniazdo z biegunem dodatnim 7- Kabel zasilania

4- Podłączenie zdalnego sterowania

HUMAN MACHINE INTERFACE (HMI) (RYS-2)

1- Wyświetlacz napięcia 7- Wskaźnik aktywacji pilota zdalnego sterowania

2- Wskaźnik przegrzania 8- Przycisk aktywacji pilota zdalnego sterowania

3- Wskaźnik działania urządzenia zmniejszającego ryzyko (VRD) 9- Przycisk wyboru trybu pracy (MMA / TIG-LIFT)63

4- Wskaźnik prądu 10- Pokrętło do ustawiania siły łuku

5- Wskaźnik trybu TIG-LIFT 11- Pokrętło regulacji prądu

6- Wskaźnik trybu pracy elektrody osłonowej MMA 12- Pokrętło do ustawiania Hot Startu

PRZYCISK URUCHAMIANIA URZĄDZENIA

• GYSARC 300 TRI jest dostarczany z gniazdem 16 A EN 60309-1 i może być używany wyłącznie w trójfazowej instalacji elektrycznej 400V (50-60 Hz) czteroprzewodowej z uziemionym punktem neutralnym.

• GYSARC 400 TRI jest dostarczany z gniazdem 32 A EN 60309-1 i może być używany wyłącznie w trójfazowej instalacji elektrycznej 400V (50-60 Hz) czteroprzewodowej z uziemionym punktem neutralnym.

• Pochłaniana wartość skuteczna prądu (I1e) wyświetlana jest na urządzeniu dla maksymalnych warunków użytkowania. Sprawdzić, czy zasilacz i jego zabezpieczenie (bezpiecznik i / lub wyłącznik) są kompatybilne z parametrami wymaganego źródła prądu. W niektórych krajach może być koniec- zna wymiana gniazda zasilania, aby umożliwić maksymalną eksploatację urządzenia.

• W przypadku intensywnego użytkowania (> cykl pracy) może zadziałać zabezpieczenie termiczne, w którym to przypadku łuk gaśnie i zapala się lampka kontrolna.

• Urządzenie przeznaczone jest do pracy przy napięciu elektrycznym 400V +/- 15%.

• Włączenie następuje przez przekręcenie przełącznika on/o (RYS. 1 - 6) do pozycji I, natomiast wyłączenie następuje przez przekręcenie do pozycji O. Uwaga! Nigdy nie wyłączać zasilania, gdy urządzenie pracuje. PODŁĄCZENIE DO AGREGATU PRĄDOTWÓRCZEGO Urządzenie to może być zasilane z generatorów pod warunkiem, że zasilanie pomocnicze spełnia następujące wymagania: - Napięcie musi być zmienne, jego wartość skuteczna musi wynosić 400V +/- 15%, a napięcie szczytowe musi być mniejsze niż 700 V, - Częstotliwość powinna wynosić od 50 do 60 Hz. Konieczna jest werykacja tychże warunków, ponieważ wiele generatorów wytwarza impulsy wysokiego napięcia, co może spowodować uszkodzenie sprzętu.

UŻYWANIE PRZEDŁUŻACZY

Wszystkie przedłużacze muszą mieć odpowiedni rozmiar i odpowiednią sekcję do napięcia urządzenia. Używać przedłużacza zgodnie z przepisami krajowymi. Napięcie prądu wejściowego Odcinek kabla przedłużającego (<45m) GYSARC 300 400 V - 3~

• Podłączyć kable, uchwyt elektrody i zacisk uziemiający w złączach,

• Przestrzegać biegunowości (+/-) i natężenia spawania wskazanych na opakowaniach elektrod,

• Gdy urządzenie nie jest używane, należy usunąć elektrodę z uchwytu. MMA Szare obszary nie są przydatne w tym trybie.

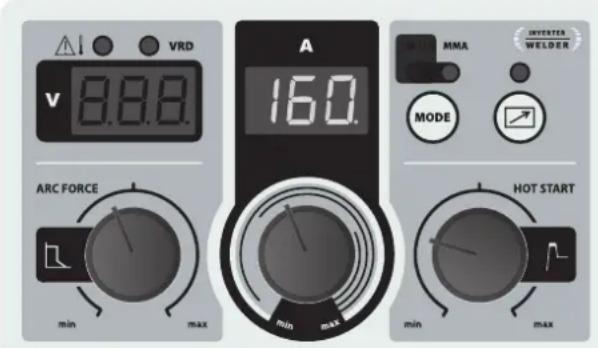

Naciśnij przycisk , aby wybrać tryb MMA.

1. Ustawianie natężenia spawania:

Ustawić prąd spawania za pomocą pokrętła głównego w zależności od średnicy elektrody i rodzaju wykonywanego montażu. Aktualna wartość zadana jest pokazywana na prawym wyświetlaczu.

2. Ustawianie poziomu Arc Force :

Wyreguluj poziom Arc Force za pomocą lewego pokrętła. Im niższy poziom Arc Force, tym łagodniejszy łuk, im wyższy poziom Arc Force, tym wyższy nadmiar prądu spawania. Zaleca się ustawienie siły łuku w pozycji środkowej przed rozpoczęciem spawania i wyregulowanie jej w zależności od wyników i preferencji spawalniczych. Wyjaśnienia: zakres ustawień Arc Force jest specyczny dla wybranego typu elektrody.64 GYSARC 300 / 400 TRI

3. Ustawianie Hot Start:

Ustawić poziom Hot Start za pomocą prawego pokrętła. Niski Hot start do cienkich blach i wysoki Hot Start (gorący start) dla metali ciężkich do spawania (brudne lub utlenione części).PARAMETRY SPAWANIAUSTAWIANIE NATĘŻENIA SPAWANIA Poniższe ustawienia odpowiadają zakresowi prądu użytkowego w zależności od typu i średnicy elektrody. Zakresy te są dość szerokie, ponieważ zależą od zastosowania i pozycji spawania.Ø elektrody (m Rutylowa E601 3 (A) Zasadowa E7018 (A) Celulozowa E6010 (A 1.6 30-60 30-55 -2.0 50-70 50-80 -2.5 60-100 80-110 60-753.15 80-150 90-140 85-904.0 100-200 125-210 120-1605 150-290 200-260 110-1706.3 200-385 220-340 -

SPAWANIE ELEKTRODĄ OTULONĄ

• W urządzeniu MMA do podłączenia przewodów elektrody i zacisku uziemienia w złączach, kabel odwracający biegunowość musi być odłączony. Należy przestrzegać polaryzacji wskazanej na opakowaniu elektrod.• Stosować się do standardowych zasad dotyczących spawania.• Urządzenia te wyposażone są w specyczną funkcję dla Inwerterów: Anti-Sticking pozwala łatwo odkleić elektrodę bez jej zaczerwieniania w przypadku jej przyklejenia. Po włączeniu się funkcji anti-sticking urządzenie wymaga czasu, około 3 sekund, zanim będzie można powrócić do normalnego spawania. SPAWANIE ELEKTRODĄ TUNGSTENE W OSŁONIE GAZU OBOJĘTNEGO (TIG) PODŁĄCZENIE I PORADYDo spawania metodą TIG potrzebny jest palnik oraz butla z gazem ochronnym wyposażona w reduktor ciśnienia.• Podłączyć zacisk uziemiający do gniazda bieguna dodatniego (+).• Podłączyć kabel zasilający latarki do złącza ujemnego (-).• Podłączyć wąż gazowy od palnika do wylotu reduktora ciśnienia. Upewnić się, że palnik jest odpowiednio wyposażony i że materiały eksploatacyjne (imadło, uchwyt kołnierzowy, dyfuzor i dysza) nie są zużyte. VRD TIG Lift MMA MODE min maxmin max

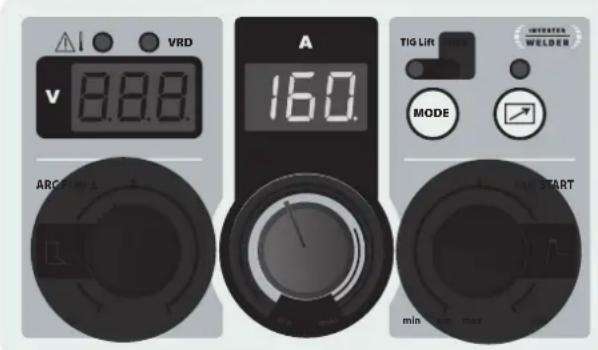

TIG Szare obszary nie są przydatne w tym trybie.WYBÓR TRYBUNaciśnij przycisk , aby wybrać tryb TIG.Ustawianie natężenia spawania: Ustawić prąd spawania za pomocą pokrętła głównego w zależności od średnicy elektrody i rodzaju wykonywanego montażu. Aktualna wartość zadana jest pokazywana na prawym wyświetlaczu.ZAJARZENIE Zapłon jest typu LIFT: za pomocą palnika należy doprowadzić do zetknięcia elektrody z obrabianym przedmiotem, a następnie delikatnie podnieść elektrodę, powstaje łuk.ZATRZYMANIE SPAWANIA / WYGASZANIEAby zatrzymać spawanie, należy lekko naciągnąć łuk, jego intensywność będzie stopniowo maleć (zanikanie).POMOC W USTAWIENIU I WYBORZE MATERIAŁÓW EKSPLOATACYJNYCH Prąd (A) Elektroda (mm) Dysza (mm)Przepływ Argonu (L / min)

L = 3 x d dla niskiego prądu spawa- nia. L = d dla wysokiego prądu spawania. ZDALNE STEROWANIE Zdalne sterowanie działa w procesie TIG i MMA.

Nr kat. 045699 Wygląd zewnętrzny Schematy elektryczne oparte na zdalnych poleceniach. Podłączenie:1- Podłączyć zdalne sterowanie do przedniej części źródła prądu spawania (RYS. 1 - 4). 2- Naciśnij przycisk , aby włączyć pilota zdalnego sterowania. Dioda LED ON świeci się.PodłączenieUrządzenie jest wyposażone w gniazdo typu żeńskiego do podłączenia zdalnego sterowania. Specjalna wtyczka 7-punktowa (opcja nr kat. 045699) umożliwia podłączenie ręcznego pilota zdalnego sterowania. Do instalacji kabli, należy postępować zgodnie ze schematem poniżej.RODZAJ ZDALNEGO STEROWANIA Oznaczenie drutu Załączony kołek spawalniczyRęczne zdalne sterowanie12 V AKursor BWspólny/uziemienie CFunkcjonowanie: • Zdalne sterowanie ręczne (opcja nr kat. 045675).Ręczne zdalne sterowanie pozwala na zmianę prądu od 50% do 100% ustawionej intensywności. VRD (VOLTAGE REDUCTION DEVICE)

Domyślnie (ustawienie fabryczne) przełącznik VRD jest ustawiony w pozycji ON. Aby aktywować VRD, w celu obniżenia napięcia jałowego generatora (< 20 V), należy ustawić przełącznik na tablicy sterowniczej (strona 67 - n°14 / strona 68 - n°11) w pozycji 1. Zapala się wskaźnik HMI (RYS. 2 - N°3). Aby uzyskać dostęp do przełącznika VRD (patrz str. 69) :PORAŻENIE PRĄDEM MOŻE BYĆ ŚMIERTELNE- odłączyć produkt od źródła zasilania. - Wykręcić 9 śrub, aby otworzyć boczną część generatora. - Zlokalizować czerwony przełącznik na środku płyty sterującej.

OCHRONA TERMICZNA I PORADY

Urządzenie to jest wyposażone w wentylator regulowany przez temperaturę urządzenia. Gdy załącza się ochrona termiczna, urządzenie przestaje dostarczać prąd. Pomarańczowa dioda LED (RYS. 2 - 2) świeci się tak długo, aż temperatura zestawu wróci do normy.• Zostawić odsłonięte otwory cyrkulacji powietrza, dla odpowiedniego wlotu i wylotu powietrza.• Po spawaniu i podczas ochrony termicznej należy pozostawić podłączone urządzenie w celu jego schłodzenia.• Stosować się do standardowych zasad dotyczących spawania.• Zapewnić odpowiednią wentylację.• Nie pracować na mokrej powierzchni.66 GYSARC 300 / 400 TRI

Błędy Przyczyny Rozwiązania MMA-TIG Urządzenie nie jest zasilane i świeci się żółty wskaźnik usterki termicznej (RYS. 2 - 2). Włączyło się zabezpieczenie termiczne urządzenia. Poczekać do końca okresu chłodzenia, około 2 minuty. Kontrolka (RYS. 2 - 2) gaśnie. Wyświetlacz (RYS 2 - 4) jest włączony, ale urządzenie nie dostarcza prądu. Kabel zacisku uziemienia lub uchwyt elektro- dy nie jest podłączony do stanowiska. Sprawdzić połączenia. Stanowisko jest zasilane, a Ty czujesz mrowienie, kładąc rękę na karoserii. Połączenie uziemienia jest uszkodzone. Należy sprawdzić wtyczkę i uziemienie państwa instalacji. Urządzenie źle spawa Błąd polaryzacji Sprawdzić zalecenia polaryzacji na opakowa- niu elektrod. TIG Niestabilny łuk Błąd pochodzący z elektrody wolframowej (tungstene) Stosować elektrodę wolframową odpowied- nich rozmiarów (tungstene) Używać właściwie przygotowanej elektrody wolframowej (tungstene) Nadmierny przepływ gazu Zmniejszyć zużycie gazu Elektroda wolframowa utlenia się i mato- wieje na końcu spawania Obszar spawania Chronić strefę spawania przed przeciągami. Problem gazu lub przedwczesne odcięcie gazu Sprawdzić i dokręcić wszystkie połączenia gazowe. Przed odcięciem gazu zaczekać, aż schłodzi się elektroda. Elektroda się topi Błąd polaryzacji Sprawdzić, czy zacisk masy jest dobrze podłączony do + GWARANCJA Gwarancja obejmuje wszystkie usterki lub wady produkcyjne przez 2 lata od daty zakupu (części i robocizna). Gwarancja nie obejmuje:

• Wszelkich innych szkód spowodowanych transportem.

• Zwykłego zużycia części (Np. : kabli, zacisków, itp.).

• Przypadków nieodpowiedniego użycia (błędów zasilania, upadków czy demontażu).

• Uszkodzenia związane ze środowiskiem (zanieczyszczenia, rdza, kurz). W przypadku usterki należy zwrócić urządzenie do dystrybutora, załączając: - dowód zakupu z datą (paragon skalny, fakturę....) - notatkę z wyjaśnieniem usterki.67 GYSARC 300 / 400 TRI PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO / ЗАПЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO / CZĘŚCI ZAMIENNE GYSARC 300 TRI 1 Clavier / Keyboard / Bedienfeld / Teclado / Панель управления / Bedieningspaneel / Tastiera / Klawiatura 53556 2 Load board B4062 3 Pied / Feet / Pié / Fuß / Ножка / Pootje / Piedino / Stopka 56120 4 Inductance / Inductor / Drossel / Inductancia / Индуктивность / Inductie / Induttanza / Indukcyjność C32564

) / Nominalny prąd wyjściowy (I2)

) / Условное выходные напряжения (U2) / Tensión de salida conven- cional (U2) / Conventionele uitgangsspanning (U2) / Tensione di uscita convenzionale (U2) / Konwencjonalne napięcie wyjściowe (U2)
