BEDIENUNGSANLEITUNG Gysarc 300 TRI GYS

TRANSPORT ET TRANSIT DE L’APPAREIL

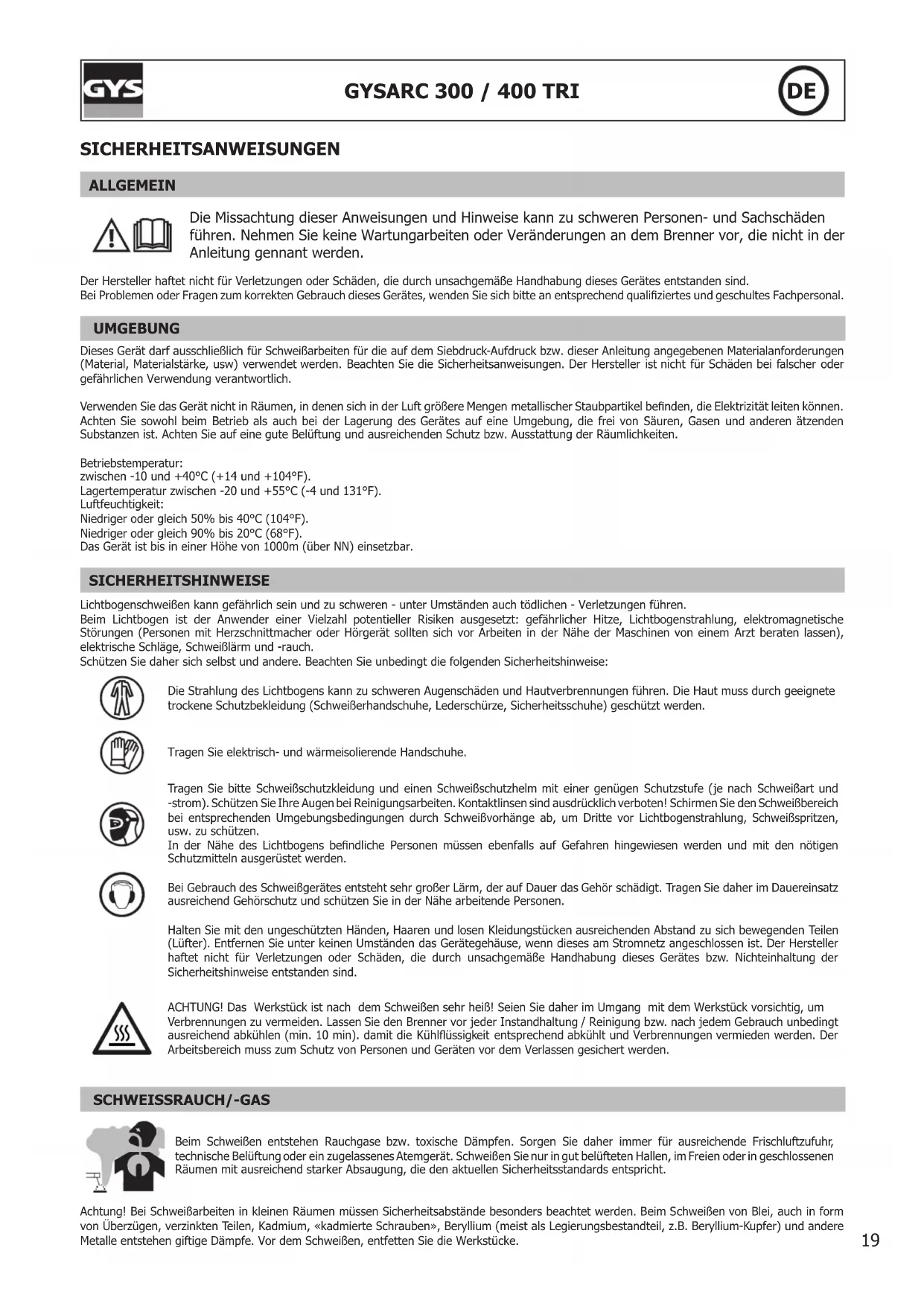

SICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen an dem Brenner vor, die nicht in der Anleitung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. UMGEBUNG Dieses Gerät darf ausschließlich für Schweißarbeiten für die auf dem Siebdruck-Aufdruck bzw. dieser Anleitung angegebenen Materialanforderungen (Material, Materialstärke, usw) verwendet werden. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schäden bei falscher oder gefährlichen Verwendung verantwortlich. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft größere Mengen metallischer Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Säuren, Gasen und anderen ätzenden Substanzen ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten. Betriebstemperatur: zwischen -10 und +40°C (+14 und +104°F). Lagertemperatur zwischen -20 und +55°C (-4 und 131°F). Luftfeuchtigkeit: Niedriger oder gleich 50% bis 40°C (104°F). Niedriger oder gleich 90% bis 20°C (68°F). Das Gerät ist bis in einer Höhe von 1000m (über NN) einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Lichtbogen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährlicher Hitze, Lichtbogenstrahlung, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elektrische Schläge, Schweißlärm und -rauch. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden. Tragen Sie elektrisch- und wärmeisolierende Handschuhe. Tragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer genügen Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei entsprechenden Umgebungsbedingungen durch Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzen, usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutzmitteln ausgerüstet werden. Bei Gebrauch des Schweißgerätes entsteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz und schützen Sie in der Nähe arbeitende Personen. Halten Sie mit den ungeschützten Händen, Haaren und losen Kleidungstücken ausreichenden Abstand zu sich bewegenden Teilen (Lüfter). Entfernen Sie unter keinen Umständen das Gerätegehäuse, wenn dieses am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Lassen Sie den Brenner vor jeder Instandhaltung / Reinigung bzw. nach jedem Gebrauch unbedingt ausreichend abkühlen (min. 10 min). damit die Kühlüssigkeit entsprechend abkühlt und Verbrennungen vermieden werden. Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfen. Sorgen Sie daher immer für ausreichende Frischluftzufuhr, technische Belüftung oder ein zugelassenes Atemgerät. Schweißen Sie nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit ausreichend starker Absaugung, die den aktuellen Sicherheitsstandards entspricht. Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabstände besonders beachtet werden. Beim Schweißen von Blei, auch in form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und andere Metalle entstehen giftige Dämpfe. Vor dem Schweißen, entfetten Sie die Werkstücke.20 GYSARC 300 / 400 TRI

Die zum Schweißen benötigten Gasaschen müssen in gut belüfteter, gesicherter Umgebung aufbewahrt werden. Lagern Sie sie ausschließlich stehend und sichern Sie sie z.B. mithilfe eines entsprechenden Fahrwagens gegen Umkippen. Informationen zum richtigen Umgang mit Gasaschen erhalten Sie von Ihrem Gaslieferanten. Schweißarbeiten in unmittelbarer Nähe von Fetten und Farben sind grundsätzlich verboten!

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss im Schweißbereich vorhanden sein. Beachten Sie, dass die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken eine potentielle Quelle für Feuer oder Explosionen darstellen. Halten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern ein. Schweißen Sie keine Behälter mit brennbare Materialien (auch keine Reste davon) -> Gefahr entammbarer Gase. Falls sie geönet sind, müssen entammbares oder explosive Material entfernt werden. Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzter Richtung zu diesem Gerät und entammbaren Materialen.

UMGANG MIT GASFLASCHEN

Austretendes Gas kann in hoher Konzentration zum Erstickungstod führen. Sorgen Sie daher immer für eine gut belüftete Arbeits- und Lagerumgebung. Achten Sie darauf, dass die Gasaschen beim Transport gut verschlossen sind und das Schweißgerät ausgeschaltet ist. Lagern Sie die Gasaschen ausschließlich in vertikaler Position und sichern Sie sie z.B. mithilfe eines entsprechenden Gasaschenfahrwagens gegen Umkippen. Verschließen Sie die Flaschen nach jedem Schweißvorgang. Schützen Sie sie vor direkter Sonneneinstrahlung, oenem Feuer und starken Temperaturschwankungen (z.B. sehr tiefen Temperaturen). Positionieren Sie die Gasaschen stets mit ausreichendem Abstand zu Schweiß- und Schleifarbeiten bzw. jeder Hitze-, Funken- und Flammenquelle. Halten Sie mit den Gasaschen Abstand zu Stromleitungen und Schweißarbeiten. Das Schweißen von Druckgasaschen ist untersagt. Bei Erstönung des Gasventils muss der Plastikverschluss / Garantiesiegel von der Flasche entfernt werden. Verwenden Sie ausschließlich Gas, das für die Schweißarbeit mit den von Ihnen ausgewählten Materialen geeignet ist. ELEKTRISCHE SICHERHEIT Das Schweißgerät darf nur an einer geerdeten Netzversorgung betrieben werden. Verwenden Sie nur die empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge, schwere Verbrennungen bis zum Tod verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geönete Gehäuse wenn das Gerät mit dem Stromnetz verbunden ist. Trennen Siedas Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät önen, damit sich die Spannung der Kondensatoren entladen kann. Berühren Sie niemals gleichzeitig Brenner und Masseklemme! Ausschließlich qualiziertem und geschultem Fachpersonal ist es vorbehalten beschädigte Kabel und Brenner auszutauschen. Achten Sie beim Austausch stets darauf das entsprechende Äquivalent zu verwenden. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolierendes Schuhwerk.

CEM-KLASSE DES GERÄTES

Der Norm IEC 60974-10 entsprechend, wird dieses Gerät als Klasse A Gerät eingestuft und ist somit für den industriellen und/oder professionellen Gebrauch geeignet. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Energieversorgung über das öentliche Niederspannungsnetz geregelt wird. In diesem Umfeld ist es auf Grund von Hochfrequenz-Störungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten. Dieses Gerät ist mit der Norm EN 61000-3-11 konform. ACHTUNG! Dieses Gerät ist nicht mit der Norm IEC 61000-3-12 konform. Es ist dafür bestimmt, an private Niederspannungsnetze angeschloßen zu werden, die an öentliche Stromnetze mit mittlerer und hoher Spannung angeschlossen. Bei Betrieb am öentlichen Niederspannungsnetz, muss der Betreiber des Geräts sich beim Versorgungsnetzbetreiber informieren, ob das Gerät für den Betrieb geeignet ist.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Der durch einen Leiter ießende elektrische Strom erzeugt lokale elektrische und magnetische Felder (EMV). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen. Alle Schweißer sollten das folgende Verfahren folgen um die Exposition zu elektromagnetischen Feldern aus der Schaltung zum Lichtbogenschweißen zu minimieren :

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fest;

• Achten Sie darauf, dass ihren Oberkörper und Kopf sich so weit wie möglich von der Schweißarbeit benden ;

• Achten Sie darauf, dass sich die Kabel, den Brenner oder die Masseklemme nicht um Ihren Körper wickeln;21 GYSARC 300 / 400 TRI

• Stehen Sie niemals zwischen Masse- und Brennerkabel. Die Kabel sollten stets auf einer Seite liegen;

• Verbinden Sie die Massezange mit dem Werkstück möglichst nahe der Schweißzone;

• Arbeiten Sie nicht unmittelbar neben der Schweißstromquelle;

• Während des Transportes der Stromquelle oder des Drahtvorschubkoer nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Durch den Betrieb dieses Gerätes können medizinische, informationstechnische und andere Geräte in Ihrer Funktionsweise beeinträchtigt werden. HINWEIS ZUR PRÜFUNG DES SCHWEISSPLATZES UND DER SCHWEISSANLAGE Allgemein Der Anwender ist für den korrekten Einsatz des Schweißgerätes und des Materials gemäß den Herstellerangaben verantwortlich. Treten elektromagnetischer Störungen auf, liegt es in der Verantwortung des Anwenders mit Hilfe des Herstellers eine Lösung zu nden. Die korrekte Erdung des Schweißplatzes inklusive aller Geräte hilft in vielen Fällen. In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißstroms erforderlich sein. Eine Reduzierung der elektromagnetischen Störungen auf ein niedriges Niveau ist auf jeden Fall erforderlich. Prüfung des Schweißplatzes Der Anwender muss potenzielle elektromagnetische Probleme der Umgebung prüfen vor dem Installieren der Lichtbogenschweißeinrichtungen. Zur Bewertung potentieller elektromagnetischer Probleme in der Umgebung sollte der Anwender folgendes berücksichtigen: a) Netz-, Steuer-, Signal-, und Telekommunikationsleitungen; b) Radio- und Fernsehgeräte; c) Computer und andere Steuereinrichtungen; d) sicherheitskritische Einrichtungen wie Industrieanlagen; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss die Verfügbarkeit anderer Alternativen prüfen. Weitere Schutzmaßnahmen können erforderlich sein; h) durch die Tageszeit, zu der die Schweißarbeiten ausgeführt werden müssen. Die Größe der zu beachtenden Umgebung ist von den örtlichen Strukturen und anderen dort stattndenden Aktivitäten abhängig. Die Umgebung kann sich über die Grenzen des Schweißplatzes hinaus erstrecken. Prüfung des Schweißgerätes Neben der Überprüfung des Schweißplatzes kann eine Überprüfung des Schweißgerätes weitere Probleme lösen. Die Prüfung solte gemäß Art. 10 der IEC/CISPR 11 durchgeführt werden. In-situ Messungen können auch die Wirksamkeit der Maßnahmen bestätigen. HINWEIS ÜBER DIE METHODEN ZUR REDUZIERUNG ELEKTROMAGNETISCHER FELDER a. Öentliche Stromversorgung: Das Lichtbogenschweißgerät sollte gemäß der Hinweise des Herstellers an die öentliche Versorgung angeschlossen werden. Falls Interferenzen auftreten, können weitere Maßnahmen erforderlich sein (z.B. Netzlter). Eine Abschirmung der Versorgungskabel durch ein Metallrohr kann erforderlich sein. Kabeltrommeln sollten vollständig abgerollt werden. Abschirmung anderer Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung können erforderlich sein. b. Wartung des Gerätes und des Zubehörs: Das Lichtbogenschweißgerät muss gemäß der Hinweise des Herstellers an die öentliche Versorgung angeschlossen werden. Alle Klappen und Deckel am Gerät müssen im Betrieb geschlossen sein. Das Schweißgerät und das Zubehör dürfen nur den Anweisungen des Geräteherstellers gemäß verändert werden. Für die Einstellung und Wartung der Lichtbogenzünd- und Stabilisierungseinrichtungen sind die Anweisungen des Geräteherstellers besonders zu beachten. c. Schweißkabel: Schweißkabel sollten so kurz wie möglich sein und gebündelt am Boden verlaufen. d. Potenzialausgleich: Alle metallischen Teile des Schweißplatzes müssen in den Potentialausgleich einbezogen werden. Bei gleichzeitiger Berührung der Brennerspitze und metallischer Teile besteht die Gefahr eines elektrischen Schlags. Berühren Sie beim Schweißen keine nicht geerdeten Metallteile. e. Erdung des Werkstücks: Die Erdung des Werkstücks kann in bestimmten Fällen die Störung reduzieren. Erden Sie keine Werkstücke, wenn dadurch ein Verletzungsrisiko für den Benutzer oder die Gefahr der Beschädigung anderer elektrischer Geräte entsteht. Die Erdung kann direkt oder über einen Kondensator erfolgen. Wählen Sie den Kondensator gemäß der nationalen Normen. f. Schutz und Trennung: Der Schutz und die selektive Abschirmung andere Leitungen und Geräte in der Umgebung können Interferenzprobleme reduzieren. Die Abschirmung der gesamten Schweißzone kann bei speziellen Anwendungen nötig sein.

TRANSPORT DER MASCHINE

Unterschätzen Sie nicht das Eigengewicht des Gerätes! Da das Gerät über keine weitere Transporteinrichtung verfügt, liegt es Ihrer eigenen Verantwortung dafür Sorge zu tragen, dass Transport und Bewegung des Gerätes sicher verlaufen (Achten Sie darauf das Gerät nicht zu kippen). 30° Ziehen Sie niemals an Brenner oder Kabeln, um das Gerät zu bewegen. Das Gerät darf ausschließlich in vertikaler Position transportiert werden. Das Gerät darf nicht über Personen oder Objekte hinweg gehoben werden. Halten Sie sich unbedingt an die unterschiedlichen Transportrichtlinien für Schweißgeräte und Gasaschen. Diese haben verschiedene Beförderungsnormen.22 GYSARC 300 / 400 TRI

• Stellen Sie das Gerät ausschließlich auf festen und sicheren Untergrund, mit einem Neigungswinkel nicht größer als 10°.

• Achten Sie auf eine gute Belüftung und ausreichend Schutz bzw. Ausstattung der Räumlichkeiten. Der Netzstecker muss zu jeder Zeit frei zugänglich sein.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.

• Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung.

• Das Gerät ist IP23-Schutzart konform, d. h.: - das Gerät ist vor dem EIndringen mittelgroßer Fremdkörpern mit einem Durchmesser >12,5 mm geschützt. - gegen Sprühwasser (beliebige Richtungen bis 60° Abweichung von der Senkrechten) geschützt. Dieses Gerät kann IP23 gemäß im Freien benützt werden.

• Die Versogungs-, Verlängerungs- und Schweißkabel müssen komplett abgerollt werden um ein Überhitzen zu verhindern. Der Hersteller GYS haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung wird empfohlen.

• Trennen SIe das Gerät von der Stromversorgung und warten Sie bis der Lüfter nicht mehr läuft. Erst dann dürfen Sie das Gerät warten. Die Spannungen und Ströme im Gerät sind hoch und gefährlich.

• Nehmen Sie regelmäßig (mindenstens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie das Gerät regelmäßig von einem qualizierte Techniker auf die elektrische Betriebssicherheit prüfen.

• Prüfen Sie regelmäßig den Zustand der Netzleitung. Bei Beschädigung muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden.

• Lüftungsschlitze nicht bedecken.

• Diese Stromquelle darf nicht zum Auftauen von gefrorenen Wasserleitungen, zur Batterieladung und zum Starten von Motoren benutzt werden.

INSTALLATION - PRODUKTFUNKTION

Das Gerät darf nur von qualizierten und befugten Personen montiert und in Betrieb genommen werden. Der Aufbau darf nur im ausgeschalteten, nicht angeschlossenen Zustand vorgenommen werden. BESCHREIBUNG (ABB.1) Der GYSARC 300/400 ist ein dreiphasiges Inverter-Schweißgerät, das je nach Ausrüstung die Anwendung von folgenden Schweißverfahren ermöglicht: - Elektroden-Hand-Schweißen (MMA / E-HAND) - Wolfram-Elektroden.Schweißen unter inertem Gas (WIG) Für das WIG-Verfahren ist ein Gasschutz (Argon) erforderlich. Im Bereich MMA ist dieses Gerät zum Verschweißen aller gängigen Rutil-, Edelstahl-, Guss-, Zellulose- und basischen Elektroden geeignet. Das Gerät kann mit einer manuellen Fernregelung (Art.-Nr. 045675) ausgestattet werden.

1- Bedienfeld 5- Transport- und Hebebügel

2- Minuspolbuchse 6- Schalter Start/Stop

3- Pluspolbuchse 7- Netzleitung

4- Fernregelunganschluss

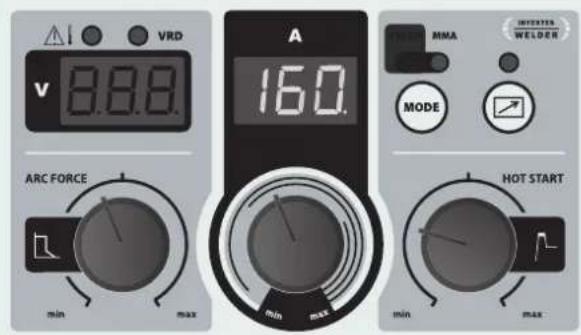

1- Anzeige Spannung 7- Anzeige Aktivierung der Fernsteuerung

2- Temperaturwarnung 8- Taste zur Aktivierung der Fernsteuerung

3- Anzeige Betrieb des Risikoverminderungssystems (VRD) 9- Modusauswahltaste (E-HAND / TIG-LIFT)

6- Anzeige E-HAND-Modus 12- Drehregler Hot Start

VERSORGUNG - INBETRIEBNAHME

• GYSARC 300 ist mit einem 400V/16A CEE-Stecker (EN 60309-1) ausgestattet und muss an eine dreiphasige, geerdete 400V/32A (50-60Hz) Steckdose angeschlossen werden.

• GYSARC 400 ist mit einem 400V/32A CEE-Stecker (EN 60309-1) ausgestattet und muss an eine dreiphasige, geerdete 400V/32A (50-60Hz) Steckdose angeschlossen werden.

• Der aufgenomme Strom (I1e) bei maximaler Leistung ist auf dem Gerät angegeben. Überprüfen Sie, ob ihre Stromversorgung und Schutzein- richtungen (Sicherungen und/oder Fehlerstromschutzschalter) mit den für den Betrieb des Gerätes nötigen Werten übereinstimmen. In einigen Län- dern ist es notwendig einen anderen Stecker zu verwenden, um die maximale Leistung abrufen zu können.

• Bei intensiver Nutzung (über die Einschaltungsdauer) kann sich die Wärmeschutz einschalten. In diesem Fall schaltet sich der Lichtbogen aus und die Schutzkontrolllampe geht an.

• Das Gerät arbeitet mit einer elektrischen Spannung von 400V +/-15%.

• Eingeschaltet wird das Gerät mit Drehung des Hauptschalter, (Abb. 1 - 6) auf Position I, mit Drehung auf Position 0 wird das Gerät ausgeschaltet.23 GYSARC 300 / 400 TRI

Ziehen Sie niemals den Netzstecker, wenn das Gerät eingeschaltet ist. GENERATORBETRIEB Das Gerät kann an einem Stromaggregat betrieben werden, wenn:- Die Wechselspannung 400V + /-15% beträgt und die Scheitelspannung kleiner als 700V ist.- Die Frequenz muss zwischen 50 und 60Hz liegen.Überprüfen SIe diese Angaben vor dem Betrieb. Höhere Spannungsspitzen können das Gerät beschädigen.

EINSATZ VON VERLÄNGERUNGSLEITUNGEN

Eingesetzte Verlängerungsleitungen müssen für die auftretenden Spannungen und Ströme geeignet sein Verlängerungskabel müssen Normenkonform sein.Versorgungsspannung Leitungsquerschnitt (<45m)GYSARC 300400 V - 3~2.5 mm²GYSARC 400 4 mm² SCHWEISSEN MIT UMHÜLLTER ELEKTRODE (MMA-/E-HANDSCHWEISSEN) ANSCHLUSS UND HINWEISE• Schließen Sie Elektrodenkabel, -Halter und Masseklemme an die entsprechenden Anschlüsse an.• Beachten Sie die auf der Elektrodenpackung beschriebenen Polaritätsangaben.• Entfernen Sie die Elektroden aus dem Elektrodenhalter, wenn das Gerät nicht benutzt wird.Verfahren MMA STDAuf die grau hinterlegten Bereiche kann in diesem Modus nicht zugegrien werden.MODUSAUSWAHLZur Auswahl des E-Hand-Schweißverfahrens den Schalter drücken.HAUPTPARAMETER1. Schweißstrom einstellen: Stellen Sie den Schweißstrom mit dem zentralen Drehregler je nach Elektroden- und Blechtyp ein. Der Stromsollwert wird in der rechten Digitalanzeige angezeigt.2 . Arc Force einstellen: Arc Force mit dem linken Drehregler einstellen. Je niedriger die Arc Force, desto geringer wird der Lichtbogen sein. Je höher die Arc Force, desto höher der Schweißüberstrom. Stellen Sie die Arc Force erst in einem mittleren Bereich ein und passen sie je nach Ergebniss an. Hinweis: Der Einstellbereich des Arc Force ist abhängig vom ausgewählten Elektrodentyp.3. Hot Start einstellen: Hot Start mit dem rechten Drehregler einstellen. Die Hot-Start-Funktion für Dünnbleche niedrig einstellen und für schwer zu schweißende Metalle (schmutzige oder oxidierte Teile) hoch einstellen.SCHWEISSPARAMETEREINSTELLUNG DES SCHWEISSSTROMS Die folgende Einstellungen entsprechen dem anwendbaren Strombereich je nach Elektrodentyp und -durchmesser. Diese Bereiche sind abhängig von der Anwendung und der Schweißposition.Elektrodendurchmesser (mm) Rutil E6013 (A) Basisch E7018 (A) Zellulose E6010(A) 1.6 30-60 30-55 -2.0 50-70 50-80 -2.5 60-100 80-110 60-753.15 80-150 90-140 85-904.0 100-200 125-210 120-1605 150-290 200-260 110-1706.3 200-385 220-340 -24 GYSARC 300 / 400 TRI

• Das Polaritätswechselkabel nicht anschliessen und Elektrodenhalter und Massekabel anschließen. Beachten Sie die auf den Elektrodenpackungen angegebene Schweißpolarität.

• Die beim Schweißen nötigen Sicherheitsregeln respektieren.

• Das Gerät verfügt über eine Inverter-spezische Funktion: Das Anti-Sticking trägt dazu bei, das Festkleben der Elektroden im Schweißbad zu verringern. Nach Auslösen des Anti-Stickings ca. 3 Sekunden warten, bevor weiter geschweißt werden kann. SCHWEISSEN MIT WOLFRAM-ELEKTRODEN (WIG)

ANSCHLUSS UND HINWEISE

Zum WIG-Schweißen wird ein Brenner sowie eine Schutzgasasche mit Druckminderer benötigt.

• Verbinden Sie die Masseklemme mit der positiven Anschlussbuchse (+)

• Verbinden Sie das Brennerkabel mit der negativen Anschlussbuchse (–).

• Der Gasschlauch des Brenners am Druckminderer anschließen. Kontrollieren Sie vor dem Schweißen den Brenner auf Vollständigkeit und Zustand der Verschleißteile (Keramikgasdüse, Spannhülsengehäuse, Spann- hülse, Brennerkappe und Wolfram-Elektrode). VRD TIG Lift MMA MODE min maxmin max

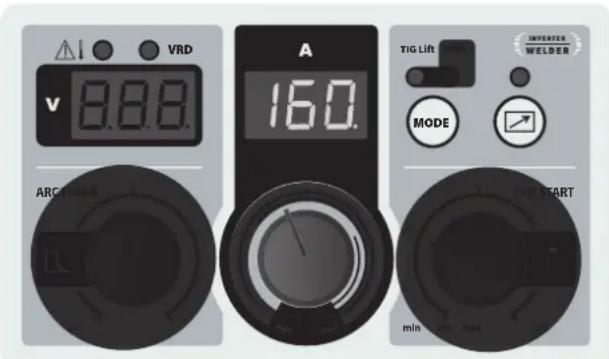

WIG Auf die grau hinterlegten Bereiche kann in diesem Modus nicht zugegrien werden. MODUSAUSWAHL Zur Auswahl des WIG-Schweißverfahrens den Schalter drücken. Schweißstrom einstellen: Stellen Sie den Schweißstrom mit dem zentralen Drehregler je nach Elektroden- und Blechtyp ein. Der Stromsollwert wird in der rechten Digitalanzeige angezeigt. ZÜNDUNG LIFT-Zündung: mit der Elektrode das Werkstück berühren und langsam die Elektrode heben. Der Lichtbogen entsteht.

SCHWEISSENDE / AUSLÖSUNG DER ABSENKFUNKTION

Um den Schweißvorgang zu beenden, den Lichtbogen leicht nach oben ziehen. Der Lichtbogen wird langsam schwächer. (Downslope). HINWEISE ZUR EINSTELLUNG UND AUSWAHL DES VERBRAUCHSMATERIALS

SCHLEIFEN DER WOLFRAM-ELEKTRODE

L = 3 x d bei niedrigem Schweißstrom. L = d bei hohem Schweißstrom.25 GYSARC 300 / 400 TRI

FERNREGELUNG Die Fernregelung funktioniert beim WIG- und MMA-Verfahren

Art.-Nr. 045699 Aufsicht Steckerseite Schaltplan FernsteuerungAnschluss:1- Fernregler an der Vorderseite der Schweißstromquelle anschließen (Abb. 1 - 4).Zur Aktivierung der Fernsteuerung den Schalter drücken. Die LED ON leuchtet.AnschlüsseDas Gerät ist mit einer Anschlussbuchse für Fernregler ausgestattet. Der 7-polige Stecker (optional, Art.-Nr. 045699) eignet sich für den Anschluss verschiedener Fernregler. Für die Anschlussbelegung, siehe Verdrah- tungsschema unten.FERNREGLERTYP Drahtbezeichnung SteckerbelegungManuelle Fernreglung12V ACursor BPN/Masse CBetrieb:• Manuelle Fernsteuerung (Option Art.-Nr. 045675).Mit der manuellen Fernregelung lässt sich der Strom von 50% auf 100% der eingestellten Stromstärke regeln. VRD-SCHUTZ (VOLTAGE REDUCTION DEVICE)

In der Voreinstellung ab Werk ist der VRD-Schalter in der Position ON. Um die VRD-Funktion zu aktivieren und somit die Leerlaufs- pannung der Stromquelle zu senken (< 20 V), legen Sie den auf der Steuerplatine vorhandenen Schalter (Seite 67 - n°14 /Seite 68 - n°11) auf 1. Die Kontrollleuchte des Bedienfeldes (FIG 2 - N°3) leuchtet auf.Siehe S.60 zum Aktivieren des VRD-Schutz (Seite 69) :STROMSCHLÄGE KÖNNEN TÖDLICH SEIN- Trennen Sie das Gerät vom Versorgungsnetz. - Entfernen Sie die neun Schrauben auf der Seite des Gerätes. - Der rote Schalter bendet sich mittig auf der Steuerplatine.

THERMOSCHUTZ UND HINWEISE

Dieses Gerät verfügt über ein Lüftungssystem, das von der Gerätetemperatur gesteuert wird. Wenn der Thermoschutz ausgelöst ist, liefert es kein Strom mehr. Die orange LED (Abb. 2 - 2) leuchtet, solange die Temperatur des Gerät die normale Betriebstemperatur überschreitet.

• Lüftungsschlitze nicht bedecken.
• Lassen Sie das Gerät nach dem Schweißvorgang und während der Thermoschutz aktiviert ist, eingeschaltet, so dass die Abkühlung erfolgen kann.
• Die beim Schweißen nötigen Sicherheitsregeln respektieren.• Sicher stellen, dass die Belüftung ausreichend ist.• Nicht auf feuchte Oberächen arbeiten.26 GYSARC 300 / 400 TRI

FEHLER, URSACHEN, LÖSUNGEN

Fehler Ursachen Lösungen MMA-TIG Das Gerät liefert keinen Strom und die gelbe Leuchte Temperaturfehler leuchtet (Abb.

Der thermische Schutz wurde ausgelöst. Bis zum Ende der Abkühlphase warten (ca. 2min.) Die Leuchte (Abb. 2 - 2) schaltet ab. Die Anzeige (Abb. 2 - 4) ist eingeschaltet, aber das Gerät liefert keinen Strom. Massekabel, Elektrodenhalter oder Brenner sind nicht am Gerät angeschlossen. Die Anschlüsse prüfen. Das Gerät ist mit Strom versorgt, sie spüren Kribbeln bei Berührung des Gehäuses. Defekter Schutzleiteranschluss. Prüfen Sie den Schutzleiteranschluss. Das Gerät schweißt schlecht Polaritätsfehler Prüfen Sie die auf der Elektrodenschachtel empfohlene Polarität. WIG Instabiler Lichtbogen Fehler von der Wolframelektrode. Nutzen Sie eine Wolframelektrode von einer geeigneten Größe. Nutzen Sie eine Wolframelektrode, die gut vorbereitet wurde. Gasdurchuss zu hoch Reduzierung des Gasdurchsatzes Die Wolframelektrode oxidiert sich und trübt zum Ende der Schweißarbeit. Schweißbereich Sorgen Sie für ausreichenden Schutz des Schweißbereiches gegen Luftzüge. Problem mit Gas oder vorzeitiges Gasausfall Prüfen Sie und klemmen Sie alle Gasan- schlüsse fest. Warten Sie auf die Kühlung der Elektrode, bevor Sie den Gaz abschalten. Die Elektrode schmilzt Polaritätsfehler Prüfen Sie, dass die Masseklemme an + angeschlossen ist. GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.27 GYSARC 300 / 400 TRI
