MANUALE UTENTE Gysarc 300 TRI GYS

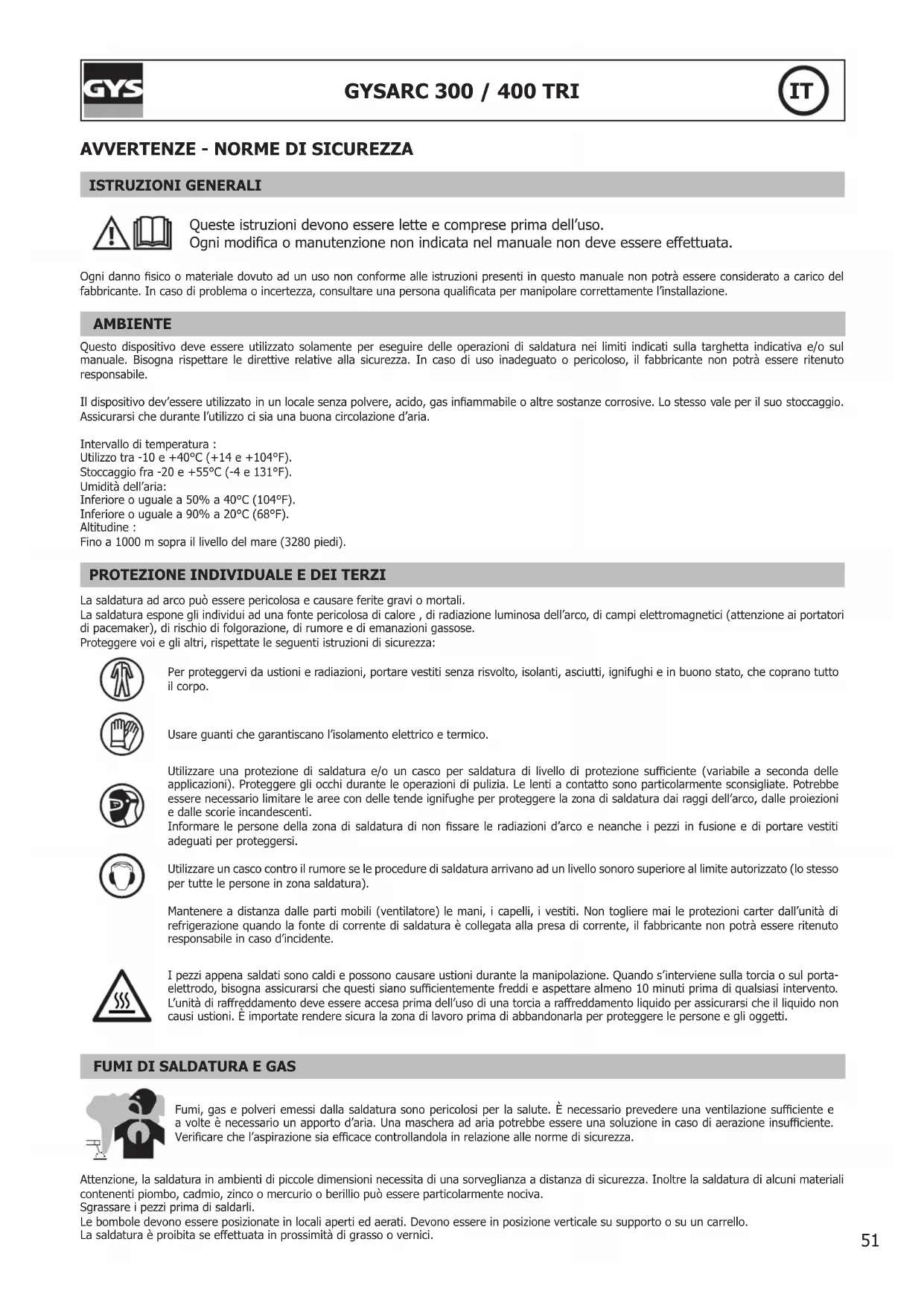

ISTRUZIONI GENERALI Queste istruzioni devono essere lette e comprese prima dell’uso. Ogni modica o manutenzione non indicata nel manuale non deve essere eettuata. Ogni danno sico o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerato a carico del fabbricante. In caso di problema o incertezza, consultare una persona qualicata per manipolare correttamente l’installazione. AMBIENTE Questo dispositivo deve essere utilizzato solamente per eseguire delle operazioni di saldatura nei limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Il dispositivo dev’essere utilizzato in un locale senza polvere, acido, gas inammabile o altre sostanze corrosive. Lo stesso vale per il suo stoccaggio. Assicurarsi che durante l’utilizzo ci sia una buona circolazione d’aria. Intervallo di temperatura : Utilizzo tra -10 e +40°C (+14 e +104°F). Stoccaggio fra -20 e +55°C (-4 e 131°F). Umidità dell’aria: Inferiore o uguale a 50% a 40°C (104°F). Inferiore o uguale a 90% a 20°C (68°F). Altitudine : Fino a 1000 m sopra il livello del mare (3280 piedi).

PROTEZIONE INDIVIDUALE E DEI TERZI

La saldatura ad arco può essere pericolosa e causare ferite gravi o mortali. La saldatura espone gli individui ad una fonte pericolosa di calore , di radiazione luminosa dell’arco, di campi elettromagnetici (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e di emanazioni gassose. Proteggere voi e gli altri, rispettate le seguenti istruzioni di sicurezza: Per proteggervi da ustioni e radiazioni, portare vestiti senza risvolto, isolanti, asciutti, ignifughi e in buono stato, che coprano tutto il corpo. Usare guanti che garantiscano l’isolamento elettrico e termico. Utilizzare una protezione di saldatura e/o un casco per saldatura di livello di protezione suciente (variabile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate. Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell’arco, dalle proiezioni e dalle scorie incandescenti. Informare le persone della zona di saldatura di non ssare le radiazioni d’arco e neanche i pezzi in fusione e di portare vestiti adeguati per proteggersi. Utilizzare un casco contro il rumore se le procedure di saldatura arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso per tutte le persone in zona saldatura). Mantenere a distanza dalle parti mobili (ventilatore) le mani, i capelli, i vestiti. Non togliere mai le protezioni carter dall’unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d’incidente. I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. Quando s’interviene sulla torcia o sul porta- elettrodo, bisogna assicurarsi che questi siano sucientemente freddi e aspettare almeno 10 minuti prima di qualsiasi intervento. L’unità di rareddamento deve essere accesa prima dell’uso di una torcia a rareddamento liquido per assicurarsi che il liquido non causi ustioni. È importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.

FUMI DI SALDATURA E GAS

Fumi, gas e polveri emessi dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione suciente e a volte è necessario un apporto d’aria. Una maschera ad aria potrebbe essere una soluzione in caso di aerazione insuciente. Vericare che l’aspirazione sia ecace controllandola in relazione alle norme di sicurezza. Attenzione, la saldatura in ambienti di piccole dimensioni necessita di una sorveglianza a distanza di sicurezza. Inoltre la saldatura di alcuni materiali contenenti piombo, cadmio, zinco o mercurio o berillio può essere particolarmente nociva. Sgrassare i pezzi prima di saldarli. Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrello. La saldatura è proibita se eettuata in prossimità di grasso o vernici.52 GYSARC 300 / 400 TRI

PERICOLI DI INCENDIO ED ESPLOSIONE

Proteggere completamente la zona di saldatura, i materiali inammabili devono essere allontanati di almeno 11 metri. Un’attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura. Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione. Allontanare le persone, gli oggetti inammabili e i contenitori sotto pressione ad una distanza di sicurezza suciente. La saldatura nei container o tubature chiuse è proibita e se essi sono aperti devono prima essere svuotati di ogni materiale inammabile o esplosivo (olio, carburante, residui di gas...). Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali inammabili.

Il gas uscendo dalle bombole potrebbe essere fonte di asssia in caso di concentrazione nello spazio di saldatura (ventilare correttamente). Il trasporto deve essere fatto in sicurezza: bombole chiuse e dispositivo spento. Queste devono essere messe verticalmente su un supporto per limitare il rischio di cadute. Chiudere la bombola tra un utilizzo ed un altro. Attenzione alle variazioni di temperatura e alle esposizioni al sole. La bombola non deve essere in contatto con amme, arco elettrico, torce, morsetti di terra o ogni altra fonte di calore o d’incandescenza. Tenerla lontano dai circuiti elettrici e di saldatura e mai saldare una bombola sotto pressione. Attenzione durante l’apertura della valvola di una bombola, bisogna allontanare la testa dai raccordi e assicurarsi che il gas usato sia appropriato al procedimento di saldatura. SICUREZZA ELETTRICA La rete elettrica usata deve imperativamente avere una messa a terra. Usare la grandezza del fusibile consigliata sulla tabella segnaletica. Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale. Non toccare mai le parti sotto tensione all’interno o all’esterno della fonte di corrente di saldatura quando quest’ultima è alimentata (Torce,pinze, cavi, elettrodi) perché sono collegate al circuito di saldatura. Prima di aprire la fonte di corrente di saldatura, bisogna disconnetterla dalla rete e attendere 2 min. anché l’insieme dei condensatori sia scarico. Non toccare nello stesso momento la torcia e il morsetto di massa. Controllare e provvedere a far cambiare i cavi, gli elettrodi o i bracci, da persone qualicate e abilitate, se questi sono danneggiati. Dimensionare la sezione dei cavi in funzione dell’applicazione. Utilizzare sempre vestiti asciutti e in buono stato per isolarsi dal circuito di saldatura. Portare scarpe isolanti, indierentemente dall’ambiente di lavoro.

CLASSIFICAZIONE CEM DEL MATERIALE

Questo dispositivo di Classe A non è fatto per essere usato in una zona residenziale dove la corrente elettrica è fornita dal sistema pubblico di alimentazione a basa tensione. Potrebbero esserci dicoltà potenziali per assicurare la compatibilità elettromagnetica in questi siti, a causa delle perturbazioni condotte o irradiate. Questi dispositivi sono conformi alla CEI 61000-3-11. Questo materiale non è conforme alla CEI 61000-3-12 ed è destinato ad essere collegato alle reti private di bassa tensione collegate a loro volta alla rete pubblica di alimentazione soltanto a livello di media e alta tensione. Se è collegato al sistema pubblico di alimentazione di bassa tensione, è di responsabilità dell’installatore o dell’utilizzatore del materiale di assicurarsi, consultando l’operatore della rete pubblica di distribuzione, che il materiale possa essere collegato ad esso. EMISSIONI ELETTRO-MAGNETICHE La corrente elettrica che attraversa un qualsiasi conduttore produce dei campi elettrici e magnetici (EMF) localizzati. La corrente di saldatura produce un campo elettromagnetico attorno al circuito di saldatura e al dispositivo di saldatura. Tutti i saldatori dovranno attenersi alle procedure seguenti al ne di minimizzare l’esposizione ai campi elettromagnetici provenienti dal circuito di saldatura:

• posizionate i cavi di saldatura insieme - ssateli con una fascetta, se possibile;

• posizionate il vostro busto e la vostra testa il più lontano possibile dal circuito di saldatura;

• non avvolgete mai i cavi di saldatura attorno al vostro corpo;

• non posizionate il vostro corpo tra i cavi di saldatura. Tenete i due cavi di saldatura sullo stesso lato del vostro corpo;

• collegate il cavo di ritorno al pezzo da lavorare il più vicino possibile alla zona da saldare;

• non lavorate a anco, né sedetevi sopra, né addossatevi alla fonte di corrente della saldatura;

• non saldate quando spostate la fonte di corrente di saldatura o il trainalo. IT53 GYSARC 300 / 400 TRI I portatori di pacemaker devono consultare un medico prima di usare questo dispositivo di saldatura. L’esposizione ai campi elettromagnetici durante la saldatura potrebbe avere altri eetti sulla salute che non sono ancora conosciuti. RACCOMMANDAZIONI PER VALUTARE LA ZONA E L’INSTALLAZIONE DI SALDATURA Generalità L’utente è responsabile dell’installazione e dell’uso del dipsositivo di saldatura ad arco secondo le istruzioni del fabbricante. Se delle perturbazioni elettromagnetiche sono rilevate, è responsabilità dell’utente del dispositivo di saldatura ad arco risolvere la situazione con l’assistenza tecnica del fabbricante. In certi casi, questa azione correttiva potrebbe essere molto semplice come ad esempio la messa a terra del circuito di saldatura. In altri casi, potrebbe essere necessario costruire uno schermo elettromagnetico intorno alla fonte di corrente di saldatura e al pezzo completo con montaggio di ltri d’entrata. In ogni caso, le perturbazioni elettromagnetiche devono essere ridotte no a non essere più fastidiose. Valutazione della zona di saldatura Prima di installare un dispositivo di saldatura ad arco, l’utente deve valutare i potenziali problemi elettromagnetici nella zona circostante. Bisogna tenere conto di ciò che segue: a) la presenza sopra, sotto e accanto al dispositivo di saldatura ad arco di altri cavi di alimentazione, di comando, di segnalazione e telefonici; b) di ricettori e trasmettitori radio e televisione; c) di computer e altri dispositivi di comando; d) di dispositivi critici di sicurezza, per esempio, protezione di dispositivi industriali; e) la salute delle persone vicine, per esempio, l’azione di pacemaker o di apparecchi uditivi; f) di dispositivi utilizzati per la calibratura o la misurazione; g) l’immunità degli altri dispositivi presenti nell’ambiente. L’utilizzatore deve assicurarsi che gli altri dispositivi usati nell’ambiente siano compatibili. Questo potrebbe richiedere delle misure di protezione supplementari; h) l’orario della giornata in cui la saldatura o altre attività devono essere eseguite. La dimensione della zona circostante da prendere in considerazione dipende dalla struttura degli edici e dalle altre attività svolte sul posto. La zona circostante può estendersi oltre ai limiti delle installazioni Valutazione dell’installazione di saldatura Oltre alla valutazione delle zona, la valutazione delle installazioni di saldatura ad arco può servire a determinare e risolvere i casi di perturbazioni. Conviene che la valutazione delle emissioni includa misurazioni sul posto come specicato all’Articolo 10 della CISPR 11. Le misurazioni sul posto possono anche permettere di confermare l’ecacia delle misure di attenuazione. CONSIGLI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE a. Rete pubblica di alimentazione: conviene collegare il dispositivo di saldatura ad arco a una rete pubblica di alimentazione secondo le raccomandazioni del fabbricante. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il ltraggio della rete pubblica di rifornimento [elettrico]. Converrebbe prendere in considerazione di schermare il cavo della presa elettrica passandolo in un condotto metallico o equivalente di un dispositivo di saldatura ad arco ssati stabilmente. Converrebbe anche assicurarsi sulla continuità della schermatura elettrica su tutta la sua lunghezza. E’ conveniente collegare la schermatura alla fonte di corrente di saldatura per garantire un buon contatto elettrico tra il condotto e l’involucro del generatore di corrente di saldatura. b. Manutenzione del dispositivo di saldatura ad arco: è opportuno che le manutenzioni del dispositivo di saldatura ad arco siano eseguite seguendo le raccomandazioni del fabbricante. È opportuno che ogni accesso, porte di servizio e coperchi siano chiusi e correttamente bloccati quando il dispositivo di saldatura ad arco è in funzione. È opportuno che il dispositivo di saldatura ad arco non sia modicato in alcun modo, tranne le modiche e regolazioni menzionati nelle istruzioni del fabbricante. È opportuno in particolar modo che lo spinterometro dell’arco dei dispositivi di avviamento e di stabilizzazione siano regolati e manutenzionati secondo le raccomandazioni del fabbricante. c. Cavi di saldatura: è opportuno che i cavi siano i più corti possibili, piazzati l’uno vicino all’altro in prossimità del suolo o sul suolo. d. Collegamento equipotenziale: converrebbe considerare il collegamento di tutti gli oggetti metallici della zona circostante. Tuttavia, oggetti metallici collegati al pezzo da saldare potrebbero accrescere il rischio per l’operatore di scosse elettriche se costui tocca contemporaneamente questi oggetti metallici e l’elettrodo. Converrebbe isolare l’utente di questi oggetti metallici. e. Messa a terra del pezzo da saldare: quando il pezzo da saldare non è collegato a terra per sicurezza elettrica o a causa delle dimensioni e del posto dove si trova, come, ad esempio, gli sca delle navi o le strutture metalliche di edici, una connessione collegando il pezzo alla terra può, in certi casi e non sistematicamente, ridurre le emissioni. È opportuno assicurarsi di evitare la messa a terra dei pezzi che potrebbero accrescere i rischi di ferire gli utenti o danneggiare altri materiali elettrici. Se necessario, conviene che la messa a terra del pezzo da saldare sia fatta direttamente, ma in certi paesi che non autorizzano questa connessione diretta, è opportuno che la connessione avvenga tramite un condensatore appropriato scelto in funzione delle regolamentazioni nazionali. f. Protezione e schermatura: La protezione e la schermatura selettiva di altri cavi, dispositivi e materiali nella zona circostante può limitare i problemi di perturbazioni. La protezione di tutta la zona di saldatura può essere considerata per applicazioni speciali.

TRASPORTO E TRANSITO DEL DISPOSITIVO

La fonte di corrente di saldatura è fornita con una (delle) impugnatura(e) superiore(i) permettendo il trasporto manuale. Attenzione a non sottovalutare il peso. IT54 GYSARC 300 / 400 TRI

30° Non usare i cavi o la torcia per spostare la fonte di corrente di saldatura. Deve essere messa in posizione verticale. Non far passare la fonte di corrente di saldatura sopra a persone o oggetti. Mai sollevare una bombola di gas e la fonte di corrente di saldatura nello stesso momento. Loro norme di trasporto sono distinte.

INSTALLAZIONE DEL DISPOSITIVO

Regole da rispettare:

• Mettere la sorgente di corrente di saldatura su un suolo inclinato al massimo di 10°.

• Prevedere una zona suciente per aerare il dispositivo di corrente di saldatura e accedere ai comandi.

• Non utilizzare in un ambiente con polveri metalliche conduttrici.

• La sorgente di corrente di saldatura deve essere al riparo dalla pioggia e non deve essere esposta ai raggi del sole.

• Il dispositivo è di grado di protezione IP23, il che signica : - una protezione contro l’accesso alle aree pericolose di corpi solidi di Ø >12.5mm e, - una protezione contro la pioggia inclinata del 60% rispetto alla verticale. Questo materiale potrebbe essere usato all’aperto con l’indice di protezione IP23.

• I cavi di alimentazione, di prolunga e di saldatura devono essere totalmente srotolati al ne di evitare qualsiasi surriscaldamento. Il fabbricante non si assume alcuna responsabilità circa i danni provocati a persone e oggetti dovuti ad un uso incorretto e pericoloso di questo dispositivo. MANUTENZIONE / CONSIGLI

• Le manutenzioni devono essere eettuate solo da personale qualicato. È consigliata una manutenzione annuale.

• Interrompere l’alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispositivo. All’interno, le tensioni e l’intensità sono elevate e pericolose.

• Regolarmente, togliere il coperchio e spolverare con l’aiuto di una pistola ad aria. Cogliere l’occasione per far vericare le connessioni elettriche con un utensile isolato da persone qualicate.

• Vericare regolarmente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da una persona di qualica simile, per evitare pericoli.

• Lasciare le uscite d’aria della sorgente di corrente del dispositivo libere per l’entrata e l’uscita d’aria..

• Non usare questa sorgente di corrente di saldatura per scongelare tubature, ricaricare batterie/accumulatori né per avviare motori.

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

Solo le persone esperte e abilitate dal fabbricante possono eettuare l’installazione. Durante l’installazione, assicurarsi che il generatore sia scollegato dalla rete. DESCRIZIONE DEL MATERIALE (FIG-1) Il GYSARC 300/400 è una sorgente di saldatura inverter trifase che in funzione delle sue dotazioni permette: - Saldatura ad elettrodo (MMA) - Saldatura Tungsten Inert Gas (TIG) Il processo TIG richiede una protezione gassosa (Argon). Il processo MMA permette di saldare tutti i tipi di elettrodo : rutile, basico, cellulosico, inox e ghisa. Il GYSARC 300/400 può essere dotato di un comando a distanza manuale. (rif 045675).

1- Interfaccia uomo macchina 5- Maniglie di trasporto e sollevamento

2- Connettore di Polarità Negativa 6- Commutatore avvio / arresto

3- Connettore di polarità Positiva 7- Cavo di alimentazione

4- Connessione del comando a distanza

INTERFAZ HOMBRE-MÁQUINA (IHM) (FIG-2)

1- Visualizzazione della tensione 7- Indicatore d'attivazione del comando a distanza

2- Indicatore di surrirscaldamento 8- Tasto di attivazione del comando a distanza

3- Indicatore di funzionamento del dispositivo riduttore dei rischi (VRD) 9- Tasto di selezione della modalità (MMA /TIG LIFT)

4- Visualizzazione della corrente 10- Rotella di regolazione del parametro principale

5- Indicatore modalità TIG-LIFT 11- Rotella di regolazione del corrente

6- Indicatore della modalità elettrodo rivestito MMA 12- Rotella di regolazione del parametro Hot Start55

ALIMENTAZIONE - ACCENSIONE

• GYSARC 400 è fornito con una presa 16 A di tipo EN 60309-1 e dev’essere utilizzato solo su una installazione elettrica trifase 400V (50-60 Hz) a quattro li con un neutro collegato a terra.

• GYSARC 400 è fornito con una presa 32 A di tipo EN 60309-1 e dev’essere utilizzato solo su una installazione elettrica trifase 400V (50-60 Hz) a quattro li con un neutro collegato a terra. La corrente eettiva assorbita (I1e) è indicata sul dispositivo, per le condizioni d’uso ottimali. Vericare che l’alimentazione e le protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario cambiare la spina per permettere l’uso del dispositivo in condizioni ottimali. Durante l’uso intensivo (> al ciclo di lavoro), la protezione termica potrebbe avviarsi; in tale caso l’arco si spegne e la spia di protezione si accende.

• Il dispositivo è progettato per funzionare con una tensione elettrica di 400V +/- 15%.

• L’avvio si eettua mediante rotazione del commutatore avvio / arresto (FIG 1-6) sulla posizione I, al contrario l’arresto si eettua mediante rotazione sulla posizione O. Attenzione ! Non scollegare mai dalla presa quando il dispositivo è sotto carica.

COLLEGAMENTO AD UN GRUPPO ELETTROGENO

Questo dispositivo può funzionare con gruppi elettrogeni a condizione che la potenza ausiliaria risponda alle esigenze seguenti: - La tensione deve essere alternata, regolata come specicato da 400V +/- 15%, e di tensione di picco inferiore a 700V, - La frequenza deve essere compresa tra 50 e 60 Hz. Queste condizioni devono essere imperativamente vericate, perché diversi generatori producono picchi di alta tensione che possono danneggiare i dispositivi.

USO DELLA PROLUNGA ELETTRICA

Tutte le prolunghe devono avere una dimensione e una sezione appropriate alla tensione del dispositivo. Usare una prolunga in conformità con le regolamentazioni nazionali. Tensione d’entrata Sezione della prolunga (<45m) GYSARC 300 400 V - 3~

• Collegare i cavi, posta elettrodo e morsetto di terra nei connettori di collegamento,

• Rispettare le polarità e intensità di saldatura indicati sulle scatole di elettrodi,

• Togliere l’elettrodo dal porta-elettrodo quando il dispositivo non è in uso. MMA Le zone in grigio scuro non sono utili in questa modalità.

SELEZIONE DELLA MODALITÀ

Premere sul pulsante sinistro per selezionare il modo MMA. PARAMETRI PRINCIPALI

1. Regolazione dell’intensità di saldatura :

Regolare la tensione di saldatura usando la rotella principale in funzione del diametro dell’elettrodo e del tipo di assemblaggio da realizzare. Il valore della corrente è indicato sullo schermo di destra.

2. Regolare il livello di arcforce :

Regolare il livello dell’Arc Force usando la ruota sinistra. Più basso è il livello di Arc Force, più morbido è l’arco, più alto è il livello di Arc Force e più alta è la sovracorrente di saldatura. Si raccomanda di posizionare l’Arc Force in posizione centrale per iniziare la saldatura e regolarla in base ai risultati di saldatura e alle preferenze. Nota: Il campo di regolazione dell’Arc Force è specico per il tipo di elettrodo scelto.

3. Regolare l’Hot Start:

Aggiustare il livello di Hot Start usando la rotella di destra. Hot start debole, per le lamiere sottili – Hot start elevato per i metalli dicili da saldare (pezzi sudici o ossidati).56 GYSARC 300 / 400 TRI

PARAMETRI DI SALDATURAREGOLAZIONE DELL’INTENSITÀ DI SALDATURA Le regolazioni che seguono corrispondono all’intervallo di intensità utilizzabile in funzione del tipo e del diametro dell’elettrodo. Questi intervalli sono abbastanza ampi perché dipendono dall’applicazione e dalla posizione della saldatura.Ø dell’elettrodo (mm) Rutilo E6013 (A) Basico E7018 (A) Cellulosico E6010 (A) 1.6 30-60 30-55 -2.0 50-70 50-80 -2.5 60-100 80-110 60-753.15 80-150 90-140 85-904.0 100-200 125-210 120-1605 150-290 200-260 110-1706.3 200-385 220-340 -

SALDATURA ALL’ELETTRODO RIVESTITO

• Il cavo d’inversione di polarità deve essere scollegato in MMA per collegare i cavi porta elettrodo e messa a terra nei collegamenti. Rispettare le polarità indicate sull’imballaggio degli elettrodi.• Rispettare le regole classiche della saldatura.• Il vostro apparecchio è munito di una funzionalità specica degli Inverters : L’Anti-Sticking vi permette di scollare facilmente il vostro elettrodo senza farlo arrossire in caso di incollatura. La funzione anti-sticking, dopo essere attivata, necessita di un tempo d’attesa di circa 3 secondi prima di poter riprendere una saldatura normale. SALDATURA AD ELETTRODO TUNGSTENO CON GAS INERTE (TIG ) COLLEGAMENTO E CONSIGLILa saldatura TIG necessita di una torcia così come di una bombola di gas di protezione dotata di un regolatore.• Collegare il morsetto di massa al connettore di raccordo positivo(+). Collegare il cavo di potenza della torcia al connettore di racccordo negativo (–).• Collegare il tubo di gas della torcia all’uscita del regolatore. Assicurarsi che la torcia sia ben attrezzata e che i ricambi (pinze, supporto collare, diusore e porta ugello) non siano usurati. VRD TIG Lift MMA MODE min maxmin max

TIG Le zone grigie non sono utilizzabili in questo modo.SELEZIONE DELLA MODALITA’Premere sul pulsante per selezionare il modo MMA.Regolazione dell’intensità di saldatura : Regolare la tensione di saldatura usando la rotella principale in funzione del diametro dell’elettrodo e del tipo di assemblaggio da realizzare. Il valore della corrente è indicato sullo schermo di destra.INNESCO L’innesco è di tipo LIFT : usando la torcia, far toccare l’elettrodo e il pezzo da saldare e poi togliere dolcemente l’elettrodo, un arco si forma. ARRESTO DI SALDATURA / INNESCO DI DISSOLVENZAPer interrompere la saldatura, tirare leggermente l’arco, che diminuirà gradualmente in intensità (evanescenza).AIUTO ALLA REGOLAZIONE E SCELTA DEI CONSUMABILI

L = 3 x d per una corrente debole.L = d per una corrente forte.

Il comando a distanza funziona in processo TIG e MMA.

rif. 045699 Vista esterna Schema elettrico in funzione dei comandi a distanza.Collegamento :1- Collegare il comando a distanza alla parte posteriore della fonte di corrente di saldatura.2- Premere il pulsante per attivare il telecomando. Il LED ON si accende.ConnettoriIl prodotto è dotato di un connettore femmina per comando a distanza. Lo specico connettore a 7 poli (opzione rif. 045699) permette di collegare un telecomando manuale. Per il cablaggio, seguire lo schema seguente. TIPI DI COMANDO A DISTANZA Scelta del lo Perno del connettore associatoComando a distanza manuale12 V ACursore BComune/Massa CFunzionamento:• Funzionamento a distanza manuale (opzione rif. 045675):Il comando a distanza manuale permette di far variare la corrente dal 50% al 100% dell’intensità regolata.

PROTEZIONE TERMICA E CONSIGLI

Questo dispositivo è provvisto di ventilazione regolata alla temperatura del dispositivo. Quando il dispositivo passa in protezione termica, non rilas- cia più corrente. Il LED giallo (Fig 2-2) si accende no a quando la temperatura del dispositivo non rinviene alla normale.

• Lasciare le fessure del dispositivo libere per l’entrata e l’uscita d’aria.• Lasciare il dispositivo collegato dopo la saldatura e durante la protezione termica per permetterne il rareddamento.• Rispettare le regole classiche della saldatura.• Assicurarsi che la ventilazione sia suciente.• Non lavorare su superci umide. VRD (VOLTAGE REDUCTION DEVICE)

Per impostazione predenita (impostazione di fabbrica), l’interruttore VRD è in posizione ON. Per attivare il VRD, per abbassare la tensione a vuoto del generatore (< 20 V), portare l’interruttore rosso della scheda di controllo (pag. 67 - n°14/ pag. 68 - n°11) su 1. La spia HMI (FIG 2 - N°3) si accende. Per accedere all’interruttore VRD (vedere pagina 69):LE SCOSSE ELETTRICHE POSSONO ESSERE FATALI- SCOLLEGARE IL PRODOTTO DALL’ALIMENTAZIONE ELETTRICA. - Rimuovere le 9 viti per aprire il lato del generatore. - Individuare l’interruttore rosso al centro della scheda di controllo.58 GYSARC 300 / 400 TRI

Anomalie Cause Rimedi MMA-TIG Il dispositivo non eroga corrente e la spia gialla di guasto termico è accesa (FIG 2-2). La protezione termica del dispositivo si è attivata. Aspettare la ne del periodo di raredda- mento, circa 2 minuti. La spia (FIG 2-2) si spegne. Lo schermo (FIG 2-4) è acceso ma il disposi- tivo non eroga corrente. Il cavo di massa, il porta elettrodo o la torcia non sono collegati al dispositivo. Vericare le connessioni. Il dispositivo è alimentato, e si possono sentire formicolii sulla mano quando esso è in contatto con la carrozzeria. La messa a terra è diettosa. Controllare la presa e la messa a terra del vostro impianto. Il dispositivo salda male Errore di polarità Vericare la polarità consigliata sulla scatola dell'elettrodo. TIG Arco instabile Difetto proveniente dall’elettrodo in tungsteno Usare un elettrodo in tungsteno di taglia appropriata Usare un elettrodo in tungsteno corretta- mente preparato Flusso di gas troppo elevato Ridurre la portata del gas L'elettrodo in tungsteno si ossida e si anne- risce alla ne della saldatura Zona di saldatura Proteggere la zona di saldatura contro le correnti d'aria. Problema di gas, o interruzione prematura del gas Controllare e stringere tutte le connessioni gas. Aspettare che l'elettrodo si rareddi prima di interrompere il gas. L'elettrodo fonde Errore di polarità Controllare che il morsetto di massa sia correttamente collegato al + GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere). In caso di guasto, rinviare il dispositivo al distributore, allegando: - la prova d’acquisto con data (scontrino, fattura...) - una nota esplicativa del guasto.59 GYSARC 300 / 400 TRI
