РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PCEWB 1187 PROFICOOK

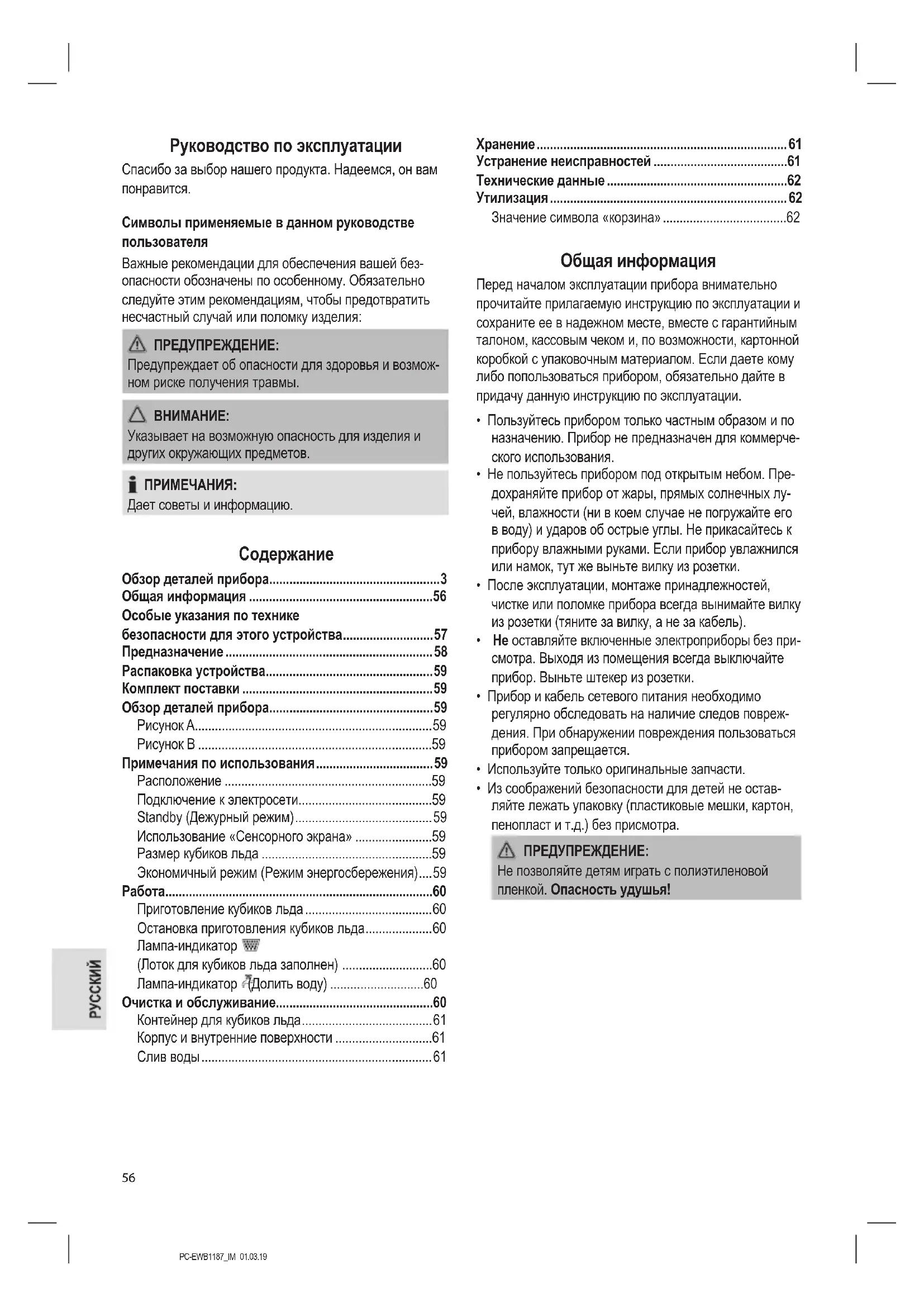

Руководство по эксплуатации Спасибо за выбор нашего продукта. Надеемся, он вам понравится. Символы применяемые в данном руководстве пользователя Важные рекомендации для обеспечения вашей без- опасности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы предотвратить несчастный случай или поломку изделия: ПРЕДУПРЕЖДЕНИЕ: Предупреждает об опасности для здоровья и возмож- ном риске получения травмы.

Указывает на возможную опасность для изделия и других окружающих предметов. ПРИМЕЧАНИЯ: Дает советы и информацию.

• Обзор деталей прибора p. 3
• Общая информация p. 56
• Особые указания по технике безопасности для этого устройства p. 57
• Предназначение p. 58
• Распаковка устройства p. 59
• Комплект поставки p. 59
• Обзор деталей прибора p. 59
• Рисунок A p. 59
• Рисунок B p. 59
• Примечания по использования p. 59
• Расположение p. 59
• Подключение к электросети p. 59
• Standby (Дежурный режим) p. 59
• Использование «Сенсорного экрана» p. 59
• Размер кубиков льда p. 59
• Экономичный режим (Режим энергосбережения) p. 59
• Работа p. 60
• Приготовление кубиков льда p. 60
• Остановка приготовления кубиков льда p. 60
• Лампаиндикатор (Лоток для кубиков льда заполнен) p. 60
• Лампаиндикатор (Долить воду) p. 60
• Очистка и обслуживание p. 60
• Контейнер для кубиков льда p. 61
• Корпус и внутренние поверхности p. 61
• Слив воды p. 61
• Хранение p. 61
• Устранение неисправностей p. 61
• Технические данные p. 62
• Утилизация p. 62
• Значение символа «корзина» Общая информация Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому либо попользоваться прибором, обязательно дайте в придачу данную инструкцию по эксплуатации. p. 62

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерче- ского использования.

• Не пользуйтесь прибором под открытым небом. Пре- дохраняйте прибор от жары, прямых солнечных лу- чей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.

• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).

• Не оставляйте включенные электроприборы без при- смотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.

• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреж- дения. При обнаружении повреждения пользоваться прибором запрещается.

• Используйте только оригинальные запчасти.

• Из соображений безопасности для детей не остав- ляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра. ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!PC-EWB1187_IM 01.03.19

Особые указания по технике безопасности для этого устройства ПРЕДУПРЕЖДЕНИЕ:

• Используйте только питьевую воду без добавок! Добавки остаются в в водяном контуре и загрязняют прибор.

• Запрещается закрывать или герметизировать вентиляцион- ные отверстия в корпусе.

• Запрещается нарушать контур охлаждения.

• В случае прерывания работы: Запрещается использовать металлические устройства или другие средства для ускоре- ния процесса размораживания.

• Не храните внутри устройства какиелибо взрывоопасные предметы, такие как аэрозольные баллончики, содержащие легковоспламеняющиеся вещества.

Перед первым использованием прибора, а также после транспортировки подождите не менее 2х часов, чтобы ох- лаждающая жидкость отстоялась. В противном случае ком- прессор может сломаться.

• Всегда перевозите и храните прибор в вертикальном поло-

• Запрещается устанавливать прибор на огонь или рядом с источниками нагрева, такими как плиты, радиаторы и т.д.

• Устанавливайте прибор на ровную, устойчивую, горизонталь- ную поверхность. От стены и других предметов оставляйте расстояние 15 см.

• Не отремонтировать устройство самостоятельно. Обрати- тесь к авторизованному профессионалу. Если сетевой шнурPC-EWB1187_IM 01.03.19

прибора будет поврежден в процессе эксплуатации, его необходимо заменить специальным шнуром, поставляемым изготовителем или ремонтной службой.

• Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательными и психиче- скими способностями или не имеющие опыта или знаний, если они находятся под надзором или проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасностях.

• Не позволяйте детям играть с прибором.

• Чистка и уход за прибором не должны проводиться детьми без надзора.

• Следуйте указаниям, размещенным в разделе «Очистка и обслуживание». Предназначение Прибор надлежит использовать в бытовых ситуациях, как на-

• В отдельных кухонных зонах в магазинах, офисах и других рабочих помещений;

• Гостями в отелях, мотелях и в других зонах отдыха;

• В походах и экспедициях;

• В сельском хозяйстве. Прибор не предназначен для следующих целей:

• В заведениях общепита и столовых. Устройство нельзя оставлять под дождем.PC-EWB1187_IM 01.03.19

Распаковка устройства

1. Извлеките устройство из его упаковки.

2. Удалите все упаковочные материалы, такие как

полиэтиленовая пленка, материал наполнителя, кабельные стяжки и коробки.

3. Убедитесь, что в коробке есть весь комплект поставки

4. Не эксплуатируйте устройство при наличии повреж-

дений, либо если устройство некомплектно. Неза- медлительно верните покупку в магазин. ПРИМЕЧАНИЯ: На устройстве все еще могут оставаться мелкие частицы и пыль, оставшиеся после производ- ственного процесса. Рекомендуется почистить устройство, как описано в разделе «Очистка и обслуживание». Комплект поставки 1 Льдогенератор 1 Полная чаша (измерительный стакан) 1 Лопатка для льда 1 Снимаемый кожух для дренажного отверстия 1 Шнур электропитания Обзор деталей прибора Рисунок A 1 Корпус 2 Поддон (внутри устройства) 3 Вентиляционные отверстия 4 Подключение сетевого электропитания 5 Выемки для транспортировки 6 Оставшаяся вода – дренажное отверстие 7 Резервуар для воды (внутри устройства) 8 Контейнер для кубиков льда 9 Дисплей и сенсорный экран (интерфейс «сенсорный экран») Рисунок B

MODE Настройка размера кубиков льда ON / OFF Начать приготовление ледяных кубиков / Прервать / закончить приготовление ледяных кубиков S Небольшие кубики льда M Средние кубики льда L Большие кубики льда Лоток для кубиков льда наполнен Долить воду

Вращающееся изображение: процесс генерирования кубиков льда Мигающее изображение: сбой Примечания по использования

Перед первичным использованием, а также после транспортировки прибора его нельзя использовать в течение 2 часов, в противном случае возможно по- вреждение компрессора. Это время необходимо для отстаивания хладагента. Расположение

• Устанавливайте прибор ровную водонепроницаемую поверхность!

• Убедитесь, что в месте установки для прибора обе- спечивается достаточная циркуляции воздуха. Подключение к электросети

1. Вставьте вилку прибора на шнуре электропитания в

розетку на задней стороне прибора.

2. Перед подключением прибора к сети убедитесь,

что его напряжение (на табличке с техническими данными) соответствует напряжению сети.

3. Подключите устройство к настенной розетке уста-

новленной правильным образом. Раздастся звуковой сигнал. Прибор в дежурном режиме. Standby (Дежурный режим)

• На дисплее подсвечены кнопки ON / OFF и MODE.

• Мигает последний установленный размер кубиков

Использование «Сенсорного экрана» Устройство управляется с помощью сенсорного экрана. Слегка нажимайте пальцами на высвечиваемые на дисплее кнопки ON / OFF и MODE чтобы выполнить соответствующие функции. Размер кубиков льда Можно выбрать один из 3 размеров: - небольшие (S) - средние (M) - крупные (L) Экономичный режим (Режим энергосбережения) После наполнения контейнера кубиков льда, прибор переключается в дежурный режим. Вы извлечете пользу из усиленной безопасности и пониженного энергопотребления.PC-EWB1187_IM 01.03.19

Приготовление кубиков льда ПРИМЕЧАНИЯ:

• По соображениям гигиены не используйте кубики льда из первичного цикла приготовления кубиков.

• Первые несколько кубиков льда будут небольшого размера; это зависит от температуры воды и тем- пературы окружающей среды. Кубики льда будут больше только во время следующего цикла.

• Для получения лучших результатов, старайтесь, чтобы температура воды была между 7 °C и 20 °C, а температура окружающей среды между 16 °C и 25 °C.

• Вследствие быстрой заморозки кубики могут иметь «молочный» цвет, который обусловлен содержа- щимся в воде воздухом. Это не влияет на качество кубиков льда.

• Если нужно получить кубики чистого льда, ис- пользуйте охлажденную питьевую воду, которую предварительно прокипятили.

1. См. рис. A на стр. 3. Вытяните лоток для кубиков

льда примерно наполовину.

2. Используя имеющуюся в комплекте мензурку в ка-

честве меры, налейте в резервуар, через лоток для кубиков льда, как минимум, 0,8 л питьевой воды, но не больше 1,7 л. ПРИМЕЧАНИЯ:

• Лоток для кубиков льда можно также вытянуть полностью. Сделав это, можно лить питьевую воду непосредственно в резервуар для воды.

• Отметку FULL можно найти на резервуаре для

3. Закройте лоток для льда.

4. Начните процесс генерирования льда, нажав кнопку

ON / OFF на дисплее. Индикатор будет вращаться. Мигает последний установленный размер кубиков

5. Прикосновение к MODE на дисплее позволит вы-

брать нужный размер кубиков льда. Один цикл про- изводства льда длится от 8 до 12 минут. Во время процесса генерирования льда лоток для кубиков льда должен быть закрыт. Остановка приготовления кубиков льда Коснитесь кнопки ON / OFF на дисплее, чтобы остано- вить генерирование льда. ПРИМЕЧАНИЯ: Если процесс был прерван вручную, лишняя вода будет отведена обратно в резервуар. Только после этого устройство остановится. Наполовину сделанные кубики льда остаются подвешенными на охлаждаю- щих стержнях. Как только они достаточно оттают, они спадут с них и попадут в лоток для кубиков льда. Лампа-индикатор (Лоток для кубиков льда заполнен) Датчик температуры прекращает приготовление куби- ков льда, если контейнер для кубиков заполнен. Затем загорится индикаторная лампочка

слышно несколько тоновых сигнальных звуков. Прибор перейдет в дежурный режим. ПРИМЕЧАНИЯ: При извлечении лотка с кубиками льда, некоторое количество воды попадет через отверстия на пол.

• Извлеките кубики льда с помощью входящего в комплект совка.

• Лампаиндикатор выключится, через несколько секунд производство кубиков льда будет продолжено. Лампа-индикатор (Долить воду) Если резервуар для воды почти пуст, включается данная лампаиндикатор и звучит звуковой сигнал. Приготовление кубиков льда автоматически приоста- навливается.

• Опустошите лоток для кубиков льда.

• Залейте питьевую воду, как описано в разделе «Приготовление кубиков льда». Так как в устройстве все еще может оставаться вода, проверьте отметку FULL на резервуаре для воды.

• Закройте лоток для кубиков льда.

• Два раза коснитесь ON / OFF на дисплее для возоб- новления формирования кубиков льда. Лампаинди-

Очистка и обслуживание ПРЕДУПРЕЖДЕНИЕ:

• Перед чисткой выключите устройство и отсоедините его от сети электропитания.PC-EWB1187_IM 01.03.19

• Никогда не погружайте устройство в воду, чтобы почистить его. Это может привести к удару электротоком или пожару.

• Не используйте проволочные щетки или другие абразив- ные инструменты.

• Не используйте для очистки жесткие или абразивные сред-

• Не используйте химикалии, кислоты, бензин или нефтепро-

• По соображениям гигиены необходимо менять воду в резервуаре спустя 24 часа.

• Извлеките лоток для кубиков льда после исполь- зования устройства. Если резервуар для воды открыт, в нем не будет плесени или бактерий. Контейнер для кубиков льда Снимите контейнер для кубиков льда и очистите его с помощью мягкого моющего средства под проточной теплой водой. Корпус и внутренние поверхности

• Очищайте корпус и внутренние поверхности с помо- щью увлажненной ткани.

• Используйте разбавленный раствор уксуса и воды.

Если устройство не используется в течение длитель- ного периода времени, слейте оставшуюся воду. Поставьте устройство на край стола. Возьмите кувшин и держите его под дренажным отверстием оставшейся

• Снимите разделительную стенку и вытяните кожух с нижней части.

• После слива оставшейся воды поставьте кожух обратно в отверстие и верните на место раздели- тельную стенку.

• Рекомендуется хранить устройство в его оригиналь- ной упаковке, если вы не планируете использовать его в течение длительного времени.

• Всегда храните устройство в сухом, хорошо прове- триваемом месте, недоступном для детей. Устранение неисправностей Проблема Возможная причина Решение

функционирует. Нет питания. Проверьте розетку с помощью другого устройства. Вставьте штепсель в розетку правильно. Проверьте выключатель. Устройство неисправно. Обратитесь в наш сервисный центр или к специалисту.

Слишком низкое напряжение

Выключите прибор и проверьте электропитание. Мигает лампа

Долить воду. Долейте воду «Приготовление кубиков льда».PC-EWB1187_IM 01.03.19

Проблема Возможная причина Решение Кубики льда слишком малень-

Слишком большая температура окружающей среды. Установите прибор в более прохладное место. Убедитесь, что для прибора обеспечивается достаточная циркуляции воздуха. Слишком большая температура

Остановите процесс приготовления льда. Слейте воду и заполните прибор холодной водой (макс. 20 °C). Неправильно выбран размер кубиков льда. Используйте кнопку MODE чтобы выбрать один из больших размеров кубиков льда M или L. В первым циклах приготовления льда получаются кубики льда меньшего размера. Кубики льда слишком боль- шие и слипаются. Температура воды или окружаю- щего воздуха слишком низкая. Остановите приготовление кубиков льда. Слейте некоторое количество воды, и снова налейте слегка теплую воду (макс. 35 °C). Горит значок

Поддон для воды заблокирован чрезмерно большими кубиками

Подождите, пока кубики льда немного оттают. Снова включите устройство. Используйте кнопку ON / OFF для

Технические данные Модель: .......................................................... PC-EWB 1187 Электропитание: .....................................220 240 В~, 50 Гц Потребляемая мощность: ..........................................0,68 А Приготовление кубиков льда: .......................10 15 кг / 24 ч. Объем резервуара для воды: ................прибл. 1,7 литров Хладагент: ...........................................................R600a / 23 г Класс защиты: ...................................................................... Климат класс: ......................................................................T Вес нетто: ........................................................прибл. 9,20 кг Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки

Это изделие прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних тре- бований по технике безопасности.

Значение символа «корзина» Защита окружающей среды: не допускается утилизация электроприборов вместе с бы- товыми отходами. Утилизация устаревшей техники и неис- правных электроприборов производится в городских приёмных пунктах. Не допускайте неправильной утилизации отходов. Это наносит вред окружающей среде и оказывает негатив- ное воздействие на здоровье людей. Оказывайте содействие программе утилизации и дру- гим формам переработки электронной и электрической

Информацию о пунктах утилизации бытовой техники можно получить в местных органах власти.PC-EWB1187_IM 01.03.19
