MANUALE UTENTE PCEWB 1187 PROFICOOK

Produttore di ghiaccio a cubetti - Ice Cube Maker - Kostkarka do Iodu

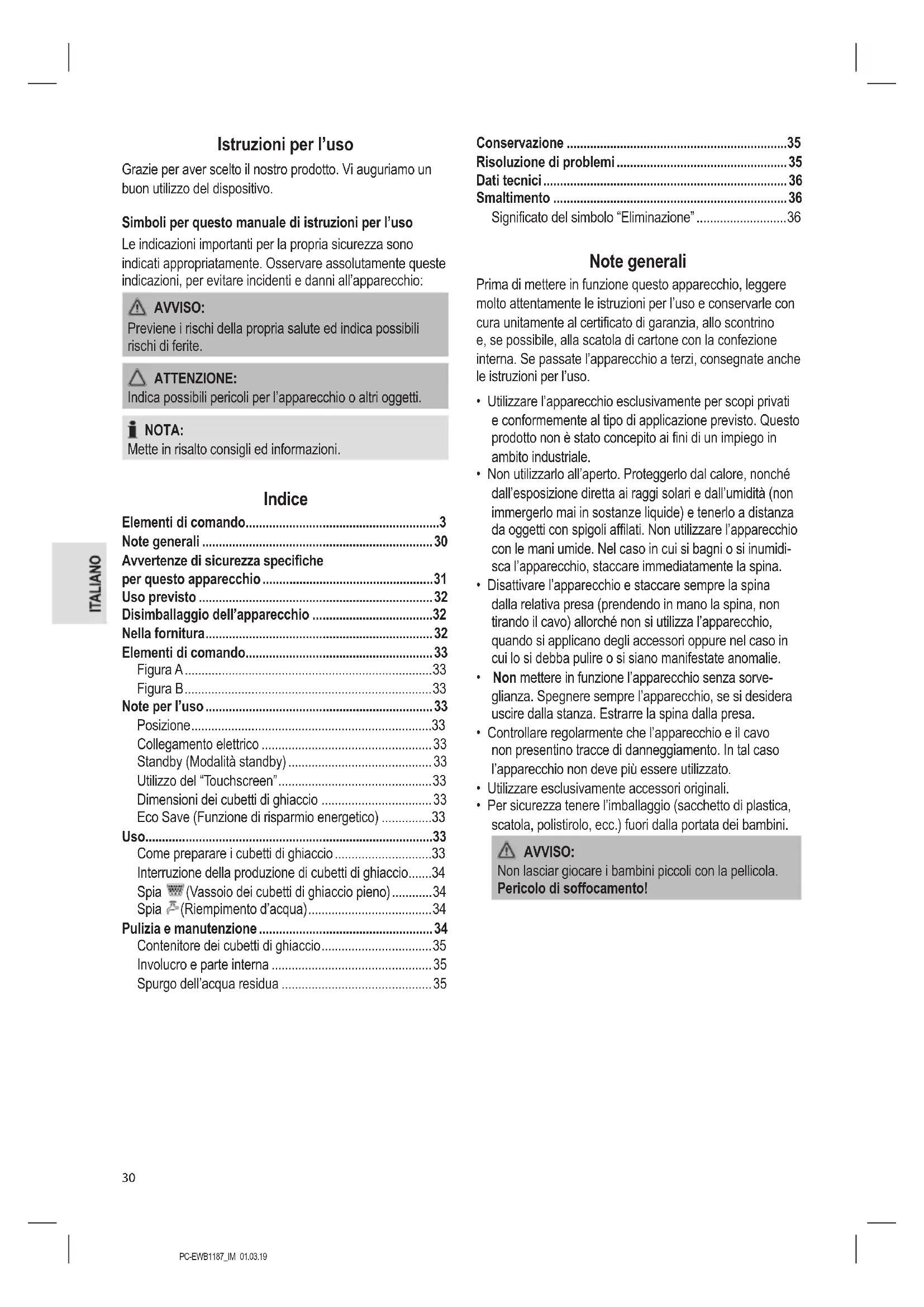

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sono indicati appropriamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Indices

Elementi di commando. 3

Note generali 30

Avvertenze di sicurezza specifiche

per questo apparecchio 31

Uso previsto 32

Disimballaggio dell'apparechio 32

Nella fornitura 32

Elementi di comando. 33

Figura A. 33

Figura B. 33

Note per l'uso 33

Posizione 33

Collegamento elettrico 33

Standby (Modalità standby) 33

Utilizzo del "Touchscreen" 33

Dimensioni dei cubetti di ghiaccio 33

Eco Save (Funzione di risparmio energetico) 33

Uso. 33

Come preparare i cubetti di ghiaccio 33

Interruzione della produzione di cubetti di ghiaccio....34

Spia (Vassoio dei cubetti di ghiaccio piano) 34

Spia (Riempimento d'acqua) 34

Pulizia e manutenzione 34

Contenitore dei cubetti di ghiaccio 35

Involucro e parte interna 35

Spurgo dell'acqua residua 35

Conservazione 35

Risoluzione di problemi 35

Dati tecnici 36

Smaltimento 36

Significato del significo "Eliminazione" 36

Note generali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservare con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consignate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconcepto ai fini di un impiego in ambito industriale.
• Non utilizzato all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanje liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidi-sca l'apparecchio, staccare immediamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (pretendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sono sorveglianza. Spagnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina alla presa.
• Controllare regolarmente che l'apparecchio e il cavon non presento trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzato esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.

AVVISO:

Non lasciar gliocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze di sicurezza specifiche per questo apparecchio

AVVISO:

• Usare esclusivamente acqua potabile alla additivi! Gli additivi rimangono nel circuito idrico e contaminano l'apparecchio.
• Non chiudere o sigillare le bocchette di ventilazione nella parte esterna.
• Non danneggiare il circuito di raffreddamento.
• In caso di interruzione di funzionamento: Per accelerare lo scongelamento, non utilizzato dispositivi meccanici o altri mezzi.
• Non conservare sostanze explosive, come bombolette aerosol contenenti propellente inflammabile all'interno del disposativo.

ATTENZIONE:

Attendere almeno 2 ore quando si usa l'apparecchio per la prima volta o dopo il trasporto il modo che il liquido di raffreddamento possa depositarsi. Diversamente il compressore potrebbe subire danni.

• Trasportare e conservare l'apparecchio sempre rivolto verso l'alto.
• Non posizionare l'apparecchio sopra o vicino a fonti di calore come fornì, radiatori, ecc.
• Posizionare l'apparecchio su una superficie orizzontale piana, stabile e regolare. Mantenere una distanza di almeno 15 cm da pareti e oggetti.

• Non riparare l'apparecchio da soli; contattare invece il personale autorizzato. Se un cavo di alimentazione dell'apparecchio è danneggiato,esso devese essere sostituito con un cavo speciale disponibile presso il produttore oppure l'assistenza clienti.

• L'apparecchio più essere utilizzato dai bambini da 8 anni in sue delle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o diaetro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• I bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione non devono essere eseguiti da bambini alla sua supervisione.
• Seguire le istruzioni riportate nel capitolo "Pulizia e manutenzione".

Uso previsto

L'apparecchio è destinato a uso domestico e applicazioni simili, come:

• Cucine per personale di negozi, uffici e altri ambienti di lavoro;
• Ospiti di hotel, motel e altri tipi di alloggiamento;
• Bed and breakfast;
• Campeggi;
  In agricoltura;

Non è destinato al seguente utilizzato:

• Per catering e altri usi commerciali.

L'apparecchio non deve essere esesto alla pioggia.

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere tutti i materiali di imballaggio come pellicole, materiali di riempimento, supporti cavi e cartone.
3. Controllare che siano presenti tutte le parti.
4. In caso di parti mancanti o danni, on utilizzato l'apparecchio. Restituirlo immediatamente al rivenditore.

NOTA:

Possono essere presenti polvere o residui di lavorazione sull'apparecchio. Pulire l'apparecchio come descripto nella sezione "Pulizia e manutenzione".

Nella fornitura

1 Macchina per cubetti di ghiaccio
1 Tazza di riempimento (misurino)
1 Pala per ghiaccio
1 Chiusura sostitutiva per l'apertura di scarico
1 Cavo di alimentazione

Elementi di lavoro

Figura A

1 Alloggiamoento
2 Vassoio dell'acqua (all'interno dell'apparecchio)
3 Aperture di ventilazione
4 Collegamento all'alimentazione
5 Scanalature per il trasporto
6 Acqua residua - aperture di scarico
7 Serbatoio dell'acqua (all'interno dell'apparecchio)
8 Contenitore dei cubetti di ghiaccio
9 Display e touch screen (interfaccia "Touchescreen")

Figura B

Mostrato sul display	Significato
MODE	Impostazione delle dimensioni dei cubetti di ghiaccio
ON/OFF	Inizia a produrre cubetti di ghiaccio / Interruzione / fine della preparazione dei cubetti di ghiaccio
S Cubetti di ghiaccio di piccole dimensioni
M Cubetti di ghiaccio di medie dimensioni
L Cubetti di ghiaccio di grande dimensioni
	Vassoio dei cubetti di ghiaccio pieno
	Riempimento d'accua
	Display in rotazione: Cubetto di ghiaccio in preparazione Display lampeggiante: Guasto

Note per l'uso

ATTENZIONE:

Attendere 2 ore prima di mettere in funzione l'apparecchio e dopo aver spostato l'apparecchio per permettere al refrigerante di raggiungere tutti i componenti; in caso contrario, il compressore potrebbe subire danni.

Posizione

• Posizione are il dispositorio su una superficie pianà e impermeabile.
• Assicurarsi che il posizionamento consenta una circolazione d'aria sufficiente per l'apparecchio.

Collegamento elettrico

1. Inserire la spina dell'apparecchio del cavo di alimentazione nella presa sul retro dell'apparecchio.
2. Controllare che la tensione dell'apparecchio (targhetta nominale) corrisponda alla tensione dell'alimentazione

principalmente, il collegamento all'alimentazione.
3. Collegare l'apparecchio a una presa installata correttamente. Sarà emesso un segnale acustico. Il dispositivo è in modalità stand-by.

Standby (Modalità standby)

• I pulsanti ON/OFF e MODE si illuminano nel display.
• Le ultime dimensioni impostate per i cubetti di ghiaccio lampeggiano.

Utilizzo del "Touchscreen"

L'apparecchio viene gestito mediante il touchscreen. Toccare i tasti visualizzati ON/OFF e MODE gentilmente con il dito per eseguire le funzioni.

Dimensioni dei cubetti di ghiaccio

É possibile scegliere tra 3 dimensioni differenti:

• piccole (S)
• medie (M)
• grandi (L)

Eco Save (Funzione di risparmio energetico)

Una volta che il contentatore dei cubetti di ghiaccio raggiunge la massima capacité, l'apparecchio passa in modalità standby.

Cio consente di ottenere una maggiore sicurezza e un minor consumo di energia.

Uso

Come preparare i cubetti di ghiaccio

NOTA:

• Per motive igienici, non utilizzato I cubetti di ghiaccio provenienti dal primo ciclo.
• I primi cubetti di ghiaccio saranno piccoli a seconda della temperature dell'accu e della temperatura ambiente. I cubetti di ghiaccio saranno più grandi nel ciclo successivo.
• Per miglioris risultati, impostare una temperatura dell'acqua tra 7^ e 20^ e una temperatura ambiente tra 16^ e 25^ .
• In seguito al surgelamento rapido, i cubetti sono apparire "lattiginosi". Quest'effetto dipende dallaria intrappolata nell'acqua e non influsce negativamente sulla qualità dei cubetti di ghiaccio.

• Se si voglioni cubetti di ghiaccio normali, utilizzare acqua potabile fresca appena bollita.

• Far riferimento alla figura A a pagna 3. Tirare il vassoio dei cubetti di ghiaccio di circa la metà.

• Utilizzato il misurino fornito come guida, versare almeno 0,8 di acqua potabile, ad un massimo di 1,7 nel serbatoio dell'acqua tramite il vassoio per cubetti di ghiaccio.

i NOTA:

• É possibileanche tirarecompletamenteil vassoio di cubetti di ghiaccio.Facendoosi siversa l'acqua potabile direttamente nel serbatoio dell'acqua.
  Il segno FULL è presente sul serbatoio dell'acqua.

• Chidere il serbatoio dei cubetti di ghiaccio.

• Iniziare la produzione dei cubetti di ghiaccio toccando ON/OFF sul display. La spia luminosa ^ ^ ruota. Le ultime dimensioni impostate per i cubetti di ghiaccio lampeggiano.
• Toccando MODE sul display sare possibile selezionale le dimensioni desiderate per i cubetti di ghiaccio. Un ciclo di produzione di cubetti di ghiaccio dura tra 8 e 12 minuti. Tenere il vassoio dei cubetti di ghiaccio durante la produzione degli stessi.

Interruzione della produzione di cubetti di ghiaccio

Toccare ON/OFF sul display per interrompere la produzione di cubetti di ghiaccio.

NOTA:

Se il funzionamento è interrotto manually, l'acqua non più necessaria è riportata nel serbatoio dell'acqua. Solo dopo l'apparecchio si ferra. I cubetti rimasti a metà restano sospesi nel circuito di raffreddamento. Non appena sciolti l'acqua verra trasportata nel vassoio per cubetti di ghiaccio.

Spia (Vassoio dei cubetti di ghiaccio piano)

Il sensore temperature interrompe la produzione di cubetti di ghiaccio non appena il contentatore dei cubetti di ghiaccio è pieno. Successivement la spia luminosa si accende e verranno uditi diversi segnali acustici. L'apparecchio passa in modalità standby.

NOTA:

Quando si rimuovere il vassoio di cubetti di ghiaccio, dell'acqua potrebbe scorrereattraverso i fori sul pavimento.

• Rimuovere I cubetti di ghiaccio con lapalette per cubetti di ghiaccio in dotazione.
• La spia si spegne e, poco dopo, ricomincía la produzione di cubetti di ghiaccio.

Spia (Riempimento d'acqua)

La spia si accende quando il serbatoio dell'acqua è quasi vuoto. Contemporamente si sente un bip. La produzione di cubetti di ghiaccio si interrompe immediatamente.

• Svuotare il vassoio dei cubetti di ghiaccio.
• Riempire con acqua potabile come descrizione nel capitolo "Come preparare i cubetti di ghiaccio". Poiché potrebbe esserci acqua nell'apparecchio, controllare il segno FULL nel serbatoio dell'acqua.
• Chiudere il vassoio dei cubetti di ghiaccio.
• Toccare due volte ON/OFF sul display per riprendere la produzione dei cubetti di ghiaccio. La spia si spegne.

Pulizia e manutenzione

AVVISO:

• Disattivare il dispositivo prima di pulire e scollegare la spina principale.
• Non immergere l'apparecchio in acqua per pulirlo. Ciò può causare incendi o scosse elettriche.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
• Per la pulizia non usare detersivi forti o abrasivi.
• Non utilizzato agenti chimici, acidi e derivati di petrollio e benzina.

NOTA:

• Per motivi igienici, cancellare l'acqua nel serbatoio agli 24 ore.
• Rimuovere il vassoio per cubetti di ghiaccio dopo l'uso. Se il serbatoio dell'acqua resta aperto, potrebbero formarsi batteri e muffa.

Contenitore dei cubetti di ghiaccio

Togliere il contentatore dei cubetti di ghiaccio e pulirlo con un detergente neutro molto acqua calda corrente.

Involucro e parte interna

• Pulire l'involucro e la parte interna con un panno umido.
• Utilizzare una soluzione diluita di acqua e aceto.

Spurgo dell'acqua residua

Spurgare l'acqua residua se non siutilizza l'apparecchio per periodi prolongati. Poggiare l'apparecchio su un bordo del ravolo. Prendere una ciotola e tenerla molto il'apertura di scarico dell'acqua residua.

• Rimuovere la parete divisoria ed estrarre la chiusura dal fondo.
• Dopo che l'acqua residua è stata scaricata, rimettere la chiusura nell'apertura e riposizonationre la parete divisoria.

Conservazione

• Si consiglia di tenere il dispositorio nella confezione originale se l'apparecchio non sare usato per lunghi periodi.
• Tenere sempre l'apparecchio fuori alla portata dei bambini in un luogo asciutto e ben ventilato.

Risoluzione di problemi

Problema Possibili causale Soluzione
Mancatofunzionamento.	Assenza di alimentazione. Contrallare la presa con un'altro apparecchio.
	Inserire la spina correttamente.
	Controllare l'interruttore di circuito principale.
	L'apparecchio risultata difettoso. Contattare il centro assistenza e un tecnico.
Riumori anomali dalcompressore.	Alimentazione insufficiente. Spagnere l'apparecchio e controllare l'alimentazione.
La spia lampeggia.	Riempimento d'accua. Rabboccare acqua \( \Rightarrow \) "Come preparare i cubetti di ghiaccio".
I cubetti di ghiacciosono troppo piccoli.	La temperature circa costante ètroppo alta.	Posizionare l'apparecchio in un luogo più freddo.Assicurarsi che ci si una adeguata circolazione d'aria intorno all'apparecchio.
	La temperature dell'accua ètroppo alta.	Interrompere la produzione degli ghiaccio. Drenare un po'd'accua è riempire con acqua fredda (max. 20 °C).
	Le dimensioni dei cubetti di ghiaccio sono state selezionatein modo errato.	Utilizzato il pulsante MODE per selezionate una delle dimensioni maggiori per i cubetti di ghiaccio M o L.
	Cubetti di ghiaccio più piccoli sono normali durante i primi cici di produzione.
Cubetti di ghiaccio troppo grande; I cubetti si attaccano l'uno all'alto.	Temperatura dell'accua otemperature ambiente troppobassa.	Interrompere la produzione di cubetti di ghiaccio.Drenare dell'accua e riempire nuovamente l'acqua tiepida(max. 35 °C).
L'icona \( \text{※} \)si accende.	Il vassoio dell'accua è bloccatoa causa dei cubetti di ghiaccio troppo grande.	Attendere che i cubetti di ghiaccio si siano scoti. Accenderenuovamente il dispositivo. Utilizzato ON/OFF per ricominciare.

Dati tecnici

Modello: PC-EWB 1187

Tensionedi alimentazione: 220-240V\~,50Hz

Ingresso alimentazione: 0,68A

Produzione cubetti di ghiaccio: 10-15kg/24 ore

Capacità serbatoio dell'acqua: ca. 1,7

Refrigerante: R600a/23g

Classe di protezione: I

Classe climatica: T

Peso netto: ca. 9,20kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo appearecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in quello settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformmente alle norme di sicurezza più moderne.

Smaltimento

Significato del symbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici,fare uso dei posti di raccolta previsti per quello tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce sono ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparentchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
