РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bot Z10 Pro DREAME

Это устройство предназначено только для очистки пола в домашних условиях. Не используйте его на открытом воздухе, на поверхностях без пола, а также в коммерческих или промышленных условиях. Не используйте робот в областях, расположенных над полом, без защитного барьера. Не используйте робот в средах с температурой окружающей среды выше 40 ° C или ниже 0 ° C, а также на полу с жидкостями или липкими веществами. Уберите с пола провода перед использованием робота, чтобы он не тянул их во время уборки. Уберите с пола хрупкие и мелкие предметы, чтобы робот не врезался в них и не повредил. Не допускайте попадания волос, пальцев и других частей тела во всасывающее отверстие робота. Храните инструмент для чистки щетки в недоступном для детей месте.122 123 RURU намоченным полотенцем или влажными руками. Не утилизируйте старые аккумуляторы ненадлежащим образом. Ненужные аккумуляторы следует сдавать в соответствующие пункты переработки. Если шнур питания поврежден или сломан, немедленно прекратите его использование и обратитесь в службу послепродажного обслуживания. Перед транспортировкой убедитесь, что робот выключен, и по возможности храните его в оригинальной упаковке. Если робот не будет использоваться в течение длительного периода, полностью зарядите его, отключите и храните в сухом прохладном месте. Во избежание чрезмерной разрядки аккумулятора заряжайте робот не реже одного раза в 3 месяца. Это устройство оснащено аккумуляторным блоком, который должны заменять только квалифицированные технические специалисты или специалисты отдела послепродажного обслуживания. Аккумулятор и

Не используйте сторонний аккумулятор или базу для автоочистки. Используйте только с блоком питания RCS2. Не разбирайте, не ремонтируйте и не модифицируйте аккумулятор или базу для автоочистки самостоятельно. Не размещайте базу для автоочистки рядом с источником тепла. Не вытирайте и не очищайте зарядные контакты базы для автоочистки Не размещайте на роботе детей, животных и какие-либо предметы, независимо от того остановлен он или движется Не используйте робот для уборки любых горящих веществ. Не используйте робот для уборки твердых и острых предметов. Перед очисткой и техническим обслуживанием убедитесь, что робот выключен и док-станция для зарядки отсоединена от источника

Не очищайте части устройства с помощью влажной ткани или

Используйте это устройство согласно руководству пользователя. Пользователи несут ответственность за убытки и ущерб, возникшие из- за несоблюдения инструкций. Ограничения на эксплуатацию Информация по технике безопасности Информация по технике безопасности Аккумулятор и

Подробное электронное руководство см. по адресу https://www.dreame-technology.com/pages/user-manuals-and-faqs124 125 RURU

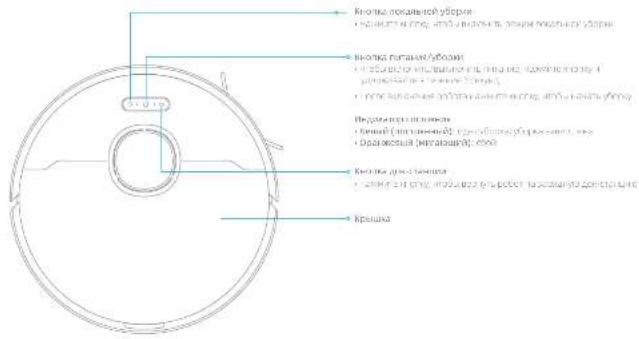

Описание изделия Кнопка локальной уборки

• Нажмите кнопку, чтобы включить режим локальной уборки Кнопка питания/уборки

• Чтобы включить/выключить питание, нажмите кнопку и удерживайте в течение 3 секунд

• После включения робота нажмите кнопку, чтобы начать уборку Индикатор состояния

• Белый (постоянный): идет уборка/уборка завершена

• Оранжевый (мигающий): сбой Кнопка док-станции

• Нажмите кнопку, чтобы вернуть робот на зарядную док-станцию

Описание изделия Примечание. Все иллюстрации в данном руководстве приведены исключительно для справки. По внешним параметрам изделия ориентируйтесь на его фактический вид. Водяной бак Боковая щеткаЧистящий инструмент Шнур питания Швабра Мешок для пыли База для автоочистки126 127 RURU База для автоочистки откройте верхнюю крышку

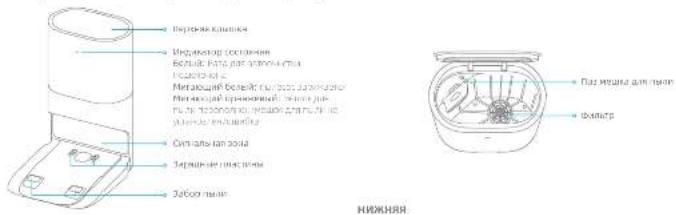

Описание изделия Верхняя крышка Индикатор состояния Белый: База для автоочистки

Мигающий белый: пылесос заряжается Мигающий оранжевый: мешок для пыли переполнен/мешок для пыли не установлен/ошибка Паз мешка для пыли Крышка воздуховода Монтажный винт

Сигнальная зона Зарядные пластины

Паз хранения кабеля питания Гнездо кабеля питания Кнопка сброса настроек

• Нажмите и удерживайте в течение 3 секунд, чтобы восстановить заводские

Индикатор Wi-Fi Чистящий инструмент Воздушное отверстие/

Датчики робота Описание изделия Лазерного датчика расстояния амортизатор High Precision 3D Датчик края Датчик падения Основные колеса Датчик падения Датчик падения Основные колеса Основная щетка Зарядные контакты Кнопка защитной крышки основной щетки

Направляющие колеса Боковая щетка Зарядные контакты （3D-датчик препятствий）128 129 RURU Домашняя уборка Для повышения эффективности уборки уберите с пола все посторонние предметы, например провода, полотенца, тапки и детские игрушки. Откройте дверь помещения, в котором будет проводиться уборка, и расставьте мебель на правильныe места, чтобы освободить больше пространства для уборки. Не становитесь перед роботом, в дверном проеме и в узком проходе, чтобы робот мог корректно распознать зону предстоящей уборки. Перед уборкой установите физические барьеры у основания лестницы и рядом с диваном, чтобы обеспечить безопасность и бесперебойность работы пылесоса. Контейнер для пыли Модуль швабры Мешок для пыли Описание изделия Водяной бак Водозаборное

Кнопка выпуска водяного бака

Ручка мешка для пыли

Крышка контейнера для пыли Кнопка выпуска контейнера для пыли Примечание. В заводской комплектации уже установлен новый мешок для пыли.130 131 RURU Откройте приложение Mi Home/Xiaomi Home, нажмите " " в верхнем правом углу и войдите на страницу добавления устройства. Затем

" в вехнем правом углу и отсканируйте QR-код, чтобы добавить устройство “Dreame Bot Z10 Pro’’. Следуйте подсказкам для завершения подключения. Продукт работает с Mi Home/Xiaomi Home*. Управляйте своим устройством и взаимодействуйте с другими домашними устройствами в этом приложении. Подключение к приложению Mi Home/Xiaomi Home 1.Загрузка приложения Mi Home/Xiaomi Home Найдите и скачайте приложение Mi Home/Xiaomi Home через поисковый запро в магазине мобильных приложений или отсканировав QR-код ниже. 2.Добавление устройства Примечание.

• Функция беспроводной сети поддерживает только Wi-Fi с частотой 2.4ГГц.

• Версия приложения Mi Home/Xiaomi Home могла обновиться, поэтому фактический процесс настройки может отличаться от описанного выше. Следуйте инструкциям для текущей версии приложения Mi Home/Xiaomi Home.

Откройте верхнюю крышку, чтобы появился индикатор Wi-Fi. Одновременно с этим нажмите и удерживайте кнопки "

пока не услышите голосовую подсказку "Ожидание настройки сети". Как только индикатор Wi-Fi начнет медленно мигать, робот перейдет врежим подключения к сети. Примечание. Если ваш телефон не может подключиться к роботу, сбросьте настройки Wi-Fi и добавьте устройство повторно. Индикатор Wi-Fi

• Мигание (медленное): ожидает подключения.

• Мигание (быстрое): выполняется подключение.

• Световой индикатор (постоянный): Wi-Fi подключен.

1. Удалите защитную пленку

3. Подключите базу к питанию и начните зарядку

2. Установите боковую щетку

Установите базу в диапазоне действия Wi-Fi Вставьте кабель питания в паз хранения кабеля Подготовка к уборке Примечание.

• Убедитесь, что на расстоянии 1,5 м спереди и 0,5 м от боковых сторон базы отсутствуют посторонние предметы.

• Убедитесь, что зона подачи сигнала свободна от посторонних объектов. Примечание. Когда боковая щетка будет установлена на правильное место, раздастся щелчок. Установите базу на ровную поверхность у стены и подключите к электропитанию.Установите пылесос на База для автоочистки для подзарядки. Пылесос автоматически включится и начнет подзарядку. Перед первым использованием рекомендуется полностью зарядить аккумулятор. О База для автоочистки Рекомендуется обеспечить отправку пылесоса на уборку из базы. В таком случае пылесос сможет самостоятельно вернуться на базу. Не перемещайте базу в процессе работы пылесоса. После того, как робот выполнит задачу уборки и автоматически вернется на базу, база начнет авточистку. Используйте приложение, чтобы задать другие настройки. > 1,5 m> 0,3 m> 0,5 m> 0,5 m132 133 RURU Функция уборки шваброй Для достижения лучшего результата уборки рекомендуется начать использовать режим швабры после 3 применений робота.

1) Выжмите швабру и удалите остатки воды. Вставьте швабру в паз

водяного бака, как показано на рисунке, и надежно закрепите ее.

3) Вставьте водяной бак ровно в задней части робота, пока не услышите

щелчок. Начните уборку нажатием кнопки или через приложение Mi Home/Xiaomi Home.

2) Откройте крышку водяного бака, наполните бак чистой водой и

плотно закройте крышку.

4) Надавите на два боковых зажима внутрь и толкните водяной бак

назад, чтобы извлечь его. Примечание.

• Не рекомендуется использовать функцию уборки шваброй на коврах.

• По мере необходимости регулируйте подачу воды к швабре с помощью мобильного приложения. Примечание. Не используйте чистящие и дезинфицирующие средства. Примечание. Снимите модуль швабры, если робот находится на подзарядке или не используется, вылейте оставшуюся в баке воду и очистите губку швабры, чтобы предотвратить появление плесени и неприятного запаха.

1. Включение/выключение

Руководство по эксплуатации Руководство по эксплуатации Нажмите и удерживайте кнопку в течение 3 секунд, чтобы загорелся индикатор питания (постоянный) и робот перешел в режим ожидания. Чтобы выключить робот, нажмите и удерживайте кнопку

3секунд, когда робот окажется в неподвижном положении. В приложении Mi Home/Xiaomi Home доступны четыре режима уборки: тихий, стандартный, интенсивный и турборежим. Стандартный режим установлен по умолчанию.

Нажмите на кнопку , чтобы выключить пылесос. После активации пылесос сгенерирует маршрут, последовательно выполнит уборку вдоль краев и стен, а затем закончит уборку каждой комнаты по S-образному маршруту для гарантии качества уборки.

5. Режим локальной уборки

Если робот находится в режиме ожидания или приостановлен, нажмите и удерживайте кнопку в течение 3 секунд, чтобы перейти в режим локальной уборки. В этом режиме робот будет убирать зону в радиусе 1,5 × 1,5 метра вокруг себя. После завершения локальной уборки робот автоматически вернется в изначальное положение и отключится. Примечание. После активации режима локальной уборки текущая задача уборки будет завершена.

6. Больше функций приложения

В приложении Mi Home/Xiaomi Home доступны настройки расширенных функций, таких как уборка выбранной зоны, планирование зоны уборки, зоны ограниченного доступа/виртуальная стена и т. д. Примечание.

• Следуйте инструкциям в интерфейсе приложения, чтобы использовать больше функций.

• Версия приложения могла быть обновлена или частично изменена. Следуйте инструкциям для текущей версии приложения.

Пауза: нажмите любую кнопку, чтобы приостановить робот во время

Режим сна: если в течение 10 минут робот не получит задачу, он автоматически перейдет в режим сна, а индикаторы питания и зарядки погаснут. Нажмите любую кнопку, чтобы активировать робот. Примечание.

• Если робот не находится на подзарядке, он автоматически выключится через 12 часа в режиме сна.

• В случае остановки пылесоса поместите его на База для автоочистки, чтобы завершить текущую задачу уборки. ① ② ③134 135 RURU Очистка модуля швабры Регулярный уход

1. Нажмите на зажимы в боковой части водяного бака, снимите модуль

швабры и извлеките губку.

3. Промойте водой и высушите губку швабры.

2. Слейте оставшуюся воду из водяного бак. Промойте бак водой и

протрите насухо или оставьте высыхать естественным путем.

4. Если поток воды слабый или вода распределяется неравномерно,

очистите воздушное отверстие в верхней части крышки водяного бака. Примечание. Не подвергайте бак воздействию прямых солнечных лучей. Примечание.

• После окончания использования извлеките губку из модуля швабры, чтобы грязная вода не вылилась обратно в бак и не засорила отверстие для воды.

• Для оптимальной работы робота рекомендуется менять губку швабры каждые 3–6 мес. Очистите контейнер для пыли Регулярный уход 1.Откройте верхнюю крышку робота- пылесоса и надавите на зажимы контейнера для пыли, чтобы извлечь его.

2. Откройте крышку контейнера для

пыли так, как показано на стрелке, и освободите содержимое контейнера.

3. Снимите фильтр, постучите по корпусу

фильтра, чтобы удалить как можно больше грязи.

5. Промойте контейнер для пыли и фильтр водой, а затем установите их на положенное место,

предварительно просушив.

4. Очистка отверстия для забора пыли

Примечание. Не пытайтесь очистить фильтр щеткой или пальцами. Примечание.

• Для очистки фильтра следует использовать только чистую воду. Не применяйте моющие средства.

• Используйте фильтр только после полной просушки.136 137 RURU Очистите лазерный датчик LDS/ датчик кромки Очистка зарядных контактов Выполните очистку зарядных контактов и отверстия для забора пыли Очистите датчик High Precision 3D Очистите датчик падения Регулярный уход Примечание. Для очистки внутренней поверхности робота или зарядной док-станции с чувствительными электроэлементами используйте сухое полотенце. Не используйте влажное полотенце, чтобы избежать повреждений из-за воды. Очистка основной щетки Очистка боковых щеток Очистка основного колеса/направляющих колес Регулярный уход Надавите на зажимы с обоих сторон основной щетки внутрь, чтобы снять защиту, и извлеките щетку по направлению вверх. Снимите боковые щетки. Очистите щетки с помощью чистящего инструмента. Снимите крышки с обоих сторон основной щетки, как показано на рисунке. Удалите спутанные волосы с щетки и подшипников с помощью чистящего инструмента. Примечание. Если на щетке осталось много спутанных волос, не тяните их с силой, чтобы не повредить щетку. Примечание. Поверните оси колес с помощью мелких инструментов.138 139 RURU Очистка воздуховода Перезапуск робота Аккумулятор В случае засорения воздуховода очистите его, следуя инструкциям ниже. Если робот перестал реагировать и не выключается, выключите его принудительно, нажав и удерживая кнопку в течение 6 секунд. Затем нажмите и удерживайте кнопку в течение 3 секунд, чтобы включить робот повторно. В робот встроен высокоэффективный литий-ионный аккумуляторный блок. При ежедневном использовании заряжайте аккумулятор полностью, чтобы поддерживать технические характеристики аккумулятора. Если робот не используется в течение долгого времени, отключите его и уберите на хранение. Во избежание повреждений из-за чрезмерной разрядки робот необходимо подзаряжать не реже, чем один раз в три месяца.

1. Открутите монтажные винты на крышке воздуховода и снимите ее.

2. Проверьте воздуховод на наличие посторонних предметов. При

наличии засорений очистите воздуховод.

3. Повторно установите крышку воздуховода, как показано на схеме.

Замените мешок для пыли Регулярный уход Регулярный уход Согласно индикатору состояния (мигающий оранжевый) и подсказкам в приложении выполните замену мешка для пыли на новый, если старый переполнится. Рекомендуется выполнять замену мешка каждые 8-10 недель.

1. Утилизируйте мешок для пыли 3. Установите новый мешок для пыли

4. Закройте верхнюю крышку базы для автоочистки

Примечание. Во время удаления мешка для пыли заблокируйте ручку, чтобы пыль не попала наружу. Примечание. Не применяйте силу, чтобы закрыть базу, если не получается закрыть ее верхнюю крышку или отсутствует установленный мешок для пыли.140 141 RURU Вопросы и ответы Тип проблемы Решение Робот не включается Низкий уровень заряда. Зарядите робот на базе для автоочистки и повторите попытку. Температура окружающей среды слишком низкая (ниже 0° C) или слишком высокая (выше 40° C). Диапазон рабочей температуры робота: от 0° C до 40° C. Робот не заряжается База для автоочистки обесточена. Убедитесь, что оба конца кабеля питания подключены корректно. Слабый контакт. Очистите зарядные контакты базы для автоочистки и робота. Пылесос не может вернуться на База для автоочистки. Слишком много препятствий рядом с базой для зарядки и сбора пыли. Поместите базу на более открытое пространство. Очистите зону подачи сигнала базы для автоочистки. В результате перемещения робота может произойти изменение локации или изменение карты окружающей планировки. Если робот находится слишком далеко от базы для автоочистки, он не сможет автоматически вернуться на базу самостоятельно. В таком случае необходимо вручную вернуть пылесос на базу для автоочистки. Сбой в работе робота Выключите и перезапустите робот. Посторонние звуки во время

В основной и боковой щетках или в одном из основных колес мог застрять посторонний предмет. Остановите робот и удалите весь мусор. Робот стал хуже убирать или оставляет после себя грязь Контейнер для пыли переполнен. Очистите контейнер и отверстие для забора пыли. Фильтр забит. Очистите его. В основную щетку попал посторонний предмет. Уберите его. В таблице ниже перечислены возможные причины и пути решения неполадок в зависимости от цвета индикатора. Для получения подробной информации см. раздел «Вопросы и ответы» (FAQ) данной инструкции. Индикатор состояния Цвет индикатора Возможная причина Решение

Нет электропитания Проверьте базу и убедитесь в наличии электропитания. Робот находится в режиме Не беспокоить При полном заряде аккумулятора робот переходит в спящий режим

Белый (постоянный) Робот находится вне базы / Мигающий белый Робот заряжается /

Проверьте наличие мешка для пыли. Если мешок не установлен, установите. Проверьте качество установки мешка для пыли. Проверьте закрытие верхней крышки. Если крышка не закрыта, плотно закройте. Проверьте наполненность мешка для пыли. Если мешок переполнен, замените. Удалите загрязнения вокруг отверстия для забора пыли и базы для автоочистки. Вытащите кабель питания из базы для автоочистки и проверьте наличие посторонних объектов, блокирующих крышку воздуховода. При наличии удалите их. Проверьте наличие контейнера для пыли. При других ошибках свяжитесь с техническими специалистами или сотрудниками постпродажного обслуживания.142 143 RURU Вопросы и ответы Тип проблемы Решение Робот возвращается на базу для автоочистки без выполнения задач по автоочистке В режиме Не беспокоить робот не сможет автоматически выполнять соответствующие задачи. Мешок для пыли переполнен Проверьте наполненность мешка для пыли. Если мешок переполнен, замените его на новый. Рекомендуется выполнять замену каждые 8-10 недель. Если мешок не переполнен, проверьте отверстие для забора пыли и воздуховод в нижней части базы на наличие засорений. Удалите все блокирующие объекты перед использованием. Иногда сбор пыли занимает слишком много времени. В случае, когда пылесос выполняет задачи по сбору пыли продолжительное время или воздуховод неисправен, сбор пыли может занимать больше времени для предотвращения блокировки. Невозможно закрыть верхнюю крышку

Проверьте наличие мешка для пыли. Если мешок не установлен, установите. Вопросы и ответы Тип проблемы Решение Робот не подключается к Wi-Fi Сбой подключения к беспроводной сети Wi-Fi. Сбросьте настройки Wi-Fi, загрузите последнюю версию приложения Mi Home/Xiaomi Home, а затем попробуйте подключиться повторно. Функция определения местоположения не открывается. Убедитесь, что в приложении Mi Home/Xiaomi Home включена функция определения местоположения. Слабый сигнал Wi-Fi. Переместите робот в зону с устойчивым сигналом Wi-Fi. Робот не поддерживает Wi-Fi с частотой 5 ГГц. Убедитесь, что ваш робот подключен к Wi-Fi 2.4 ГГц. Неверное имя пользователя или пароль домашнего Wi-Fi. Убедитесь, что имя пользователя и пароль введены
