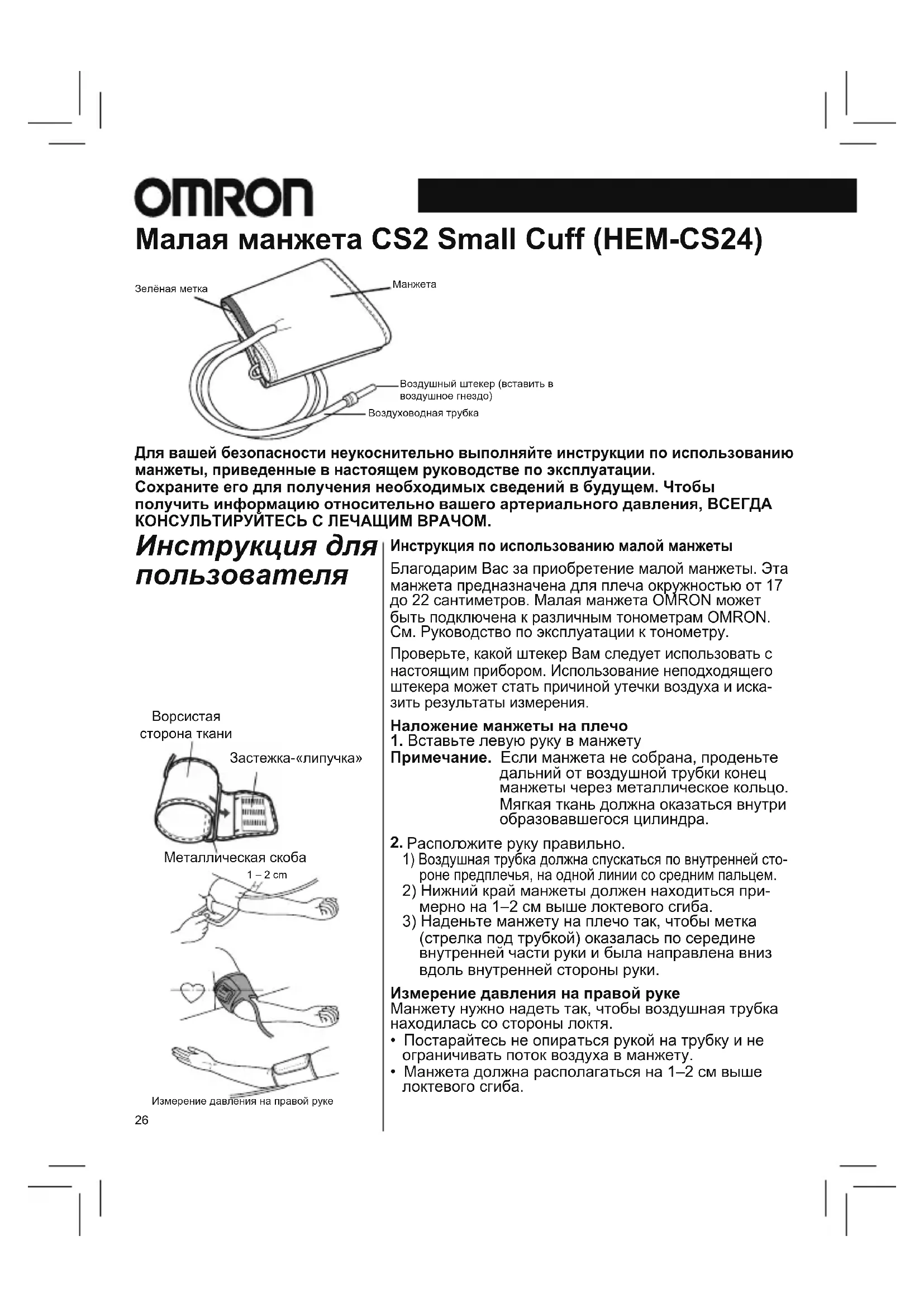

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CS2 OMRON

Зелёная метка Манжета Воздушный штекер (вставить в воздушное гнездо) Воздуховодная трубка

Для вашей безопасности неукоснительно выполняйте инструкции по использованию манжеты, приведенные в настоящем руководстве по эксплуатации.

Сохраните его для получения необходимых сведений в будущем. Чтобы получить информацию относительно вашего артериального давления, ВСЕГДА КОНСУЛЬТИРУЙТЕСЬ С ЛЕЧАЩИМ ВРАЧОМ.

Инструкция для пользователя

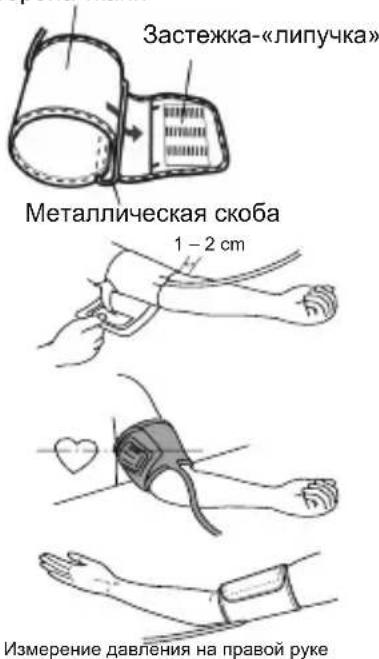

Ворсистая сторона ткани

Застежка-«липучка» Металлическая скоба 1 - 2 cm Измерение давления на правой руке

Инструкция по использованию малой манжеты

Благодарим Вас за приобретение малой манжеты. Эта манжета предназначена для плеча окружностью от 17 до 22 сантиметров. Малая манжета OMRON может быть подключена к различным тонометрам OMRON. См. Руководство по эксплуатации к тонометру.

Проверьте, какой штекер Вам следует использовать с настоящим прибором. Использование неподходящего штекера может стать причиной утечки воздуха и исказить результаты измерения.

Наложение манжеты на плечо

1. Вставьте левую руку в манжету

Примечание. Если манжета не собрана, проденьте дальний от воздушной трубки конец манжеты через металлическое кольцо. Мягкая ткань должна оказаться внутри образовавшегося цилиндра.

1. Расположите руку правильно.

1) Воздушная трубка должна спускаться по внутренней стороне предплечья, на одной линии со средним пальцем.
2) Нижний край манжеты должен находиться примерно на 1–2 см выше локтевого сгиба.
3) Наденьте манжету на плечо так, чтобы метка (стрелка под трубкой) оказалась по середине внутренней части руки и была направлена вниз вдоль внутренней стороны руки.

Измерение давления на правой руке

Манжету нужно надеть так, чтобы воздушная трубка находилась со стороны локтя.

- Постарайтесь не опираться рукой на трубку и не ограничивать поток воздуха в манжету.

- Манжета должна располагаться на 1–2 см выше локтевого сгиба.

РЕКОМЕНДАЦИИ

УХОД И ХРАНЕНИЕ

1. Правильно расположив манжету, НАДЕЖНО за- крепите ее застежкой.

2. Не накладывайте манжету поверх толстой одежды и не закатывайте рукав во избежание нарушения кровотока.

3. Следите за тем, чтобы манжета находилась на уровне сердца (уровень груди). При необходимости используйте валик или подушечку.
4. Пятна на манжете удаляйте аккуратно, используя ткань, смоченную в водно-мыльном растворе.
5. Не скручивайте воздуховодную трубку и манжету слишком туго.
6. Манжету нельзя хранить в следующих условиях:
7. в условиях повышенной влажности;
8. место хранения подвержено воздействию высоких температур, влажности, действию прямых солнечных лучей, пыли или едких паров;
9. место хранения подвержено действию вибрации, ударов или является наклонной поверхностью.

Стирать и замачивать манжету запрещается!

Технические характеристики

Наименование	Манжета для измерителей артериального давления и частоты пульса OMRON
Модель CS2 Small Cuff (HEM-CS24)
Окружность плеча от 17 до 22 см
Габаритные размеры 115 мм x 367 мм
Диапазон давления в манжете от 0 до 299 мм рт. ст.
Класс риска Класс I
Условия эксплуатации:температура окружающего воздухаотносительная влажностьатмосферное давление	от 10 до 40 °C (от 50 до 104 °F)от 15 до 90 % (без конденсата)от 700 до 1060 гПа
Условия хранения и транспортирования:температура окружающего воздухаотносительная влажностьатмосферное давление	от -20 до 60 °C (от -4 до 140 °F)от 10 до 95 % (без конденсата)от 700 до 1060 гПа
Масса Приблизительно 75 г
Срок службы, гарантия 1 год

CE

Сообщайте производителю и уполномоченным инстанциям государства-участника, в котором находится, обо всех серьезных происшествиях, связанных с этим прибором.

Расшифровка условных обозначений, значков, символов и пиктограмм, которые,в зависимости от изделия и модели, могут располагаться на изделии,товарной упаковке и в сопроводительной документации
		Знак соответствия директиве EC
		Код (номер) партии
		Медицинский прибор
		Температурный диапазон
		Диапазон влажности
		Ограничение атмосферного давления
	,	Манжеты совместимые с устройством
		Метка для правильного расположения манжеты на левой руке
	[B62X]	Указатель диапазона и расположения плечевой артерии
	, [7876]	Указатель расположения плечевой артерии
	[2258]	Не содержит натуральный латекс
	[6CZY]	Указатель диапазона окружности плеча для помощи в подбореправильного размера манжеты.
		Номер по каталогу производителя
	[K603]	Манжета легко фиксируется на руке
	[TEYZ]	Преформированная манжета
		Преформированная манжета
		Технология компании OMRON Healthcare в Японии
	[X62K]	Дата изготовления
		Обратитесь к руководству по эксплуатации
		Окружность плеча
Дата изготовления зашифрована в серийном номере, который указан на корпусе прибора и/или на упаковке: первые 4 цифры означают год изготовления, следующие 2 цифры — месяц изготовления, и последние 2 цифры — день изготовления.
Производитель OMRON HEALTHCARE Co., Ltd.(ОМРОН ХЭЛСКЭА Ко., Лтд.)53, Kunotsubo, Terado-cho, Muko, KYOTO, 617-0002 JAPAN(53, Кунотсубо, Терадо-чо, Муко, КИОТО, 617-0002 ЯПОНИЯ)
Представитель в ЕС ОMRON HEALTHCARE EUROPE B.V.(ОМРОН ХЭЛСКЭА ЕВРОПА Б.В.)Scorpius 33, 2132 LR Hoofddorp, THE NETHERLANDS(Скорпиус 33, 2132 ЛР Хуфддорп, НИДЕРЛАНДЫ)www.omron-healthcare.com
Импортер в ЕС
Производственное подразделение		OMRON DALIAN Co., Ltd.(ОМРОН ДАЛЯНЬ Ко., Лтд.)Economic and Technical Development Zone No. 3 Song Jiang Road, Dalian 116600, China(Экономик энд Текникал Девелопмент Зоне No. 3 Сонг Джианг Роуд, Далянь 116600, Китай)
Филиалы		OMRON HEALTHCARE UK LTD.(ОМРОН ХЭЛСКЭА ЮК ЛТД.)Opal Drive, Fox Milne, Milton Keynes, MK15 0DG, UK(Опал Драйв, Фокс Милн, Милтон Кейнс, MK15 0ДЖ., ВЕЛИКОБРИТАНИЯ)www.omron-healthcare.com
		OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbH(ОМРОН МЕДИЗИНТЕКНИК ХАНДЕЛЬСГЕЗЕЛЬШАФТ мбХ)Konrad-Zuse-Ring 28, 68163 Mannheim, GERMANY(Конрад-Цузе-Ринг 28, 68163 Маннхайм, ГЕРМАНИЯ)www.omron-healthcare.com
		OMRON SANTÉ FRANCE SAS(ОМРОН САНТЭ ФРАНС САС)3, Parvis de la Gare, 94130 Nogent-sur-Marne, FRANCE(3, Парви де ля Гар, 94130 Ножен-сюр-Марн, ФРАНЦИЯ)www.omron-healthcare.com
Уполномоченный представитель производителя, эксклюзивный дистрибьютор и импор-тер медицинской техники OMRON на территории Российской Федерации		АО «КомплектСервис»125413, г. Москва, ул. Солнечногорская, д. 4, стр. 10, мансарда www.csmedica.ruБесплатная горячая линия: 8-800-555-00-80

Данное изделие OMRON изготовлено в условиях применения системы строгого контроля качества компании OMRON Healthcare Co., Ltd., Япония.

Сделано в Китае
