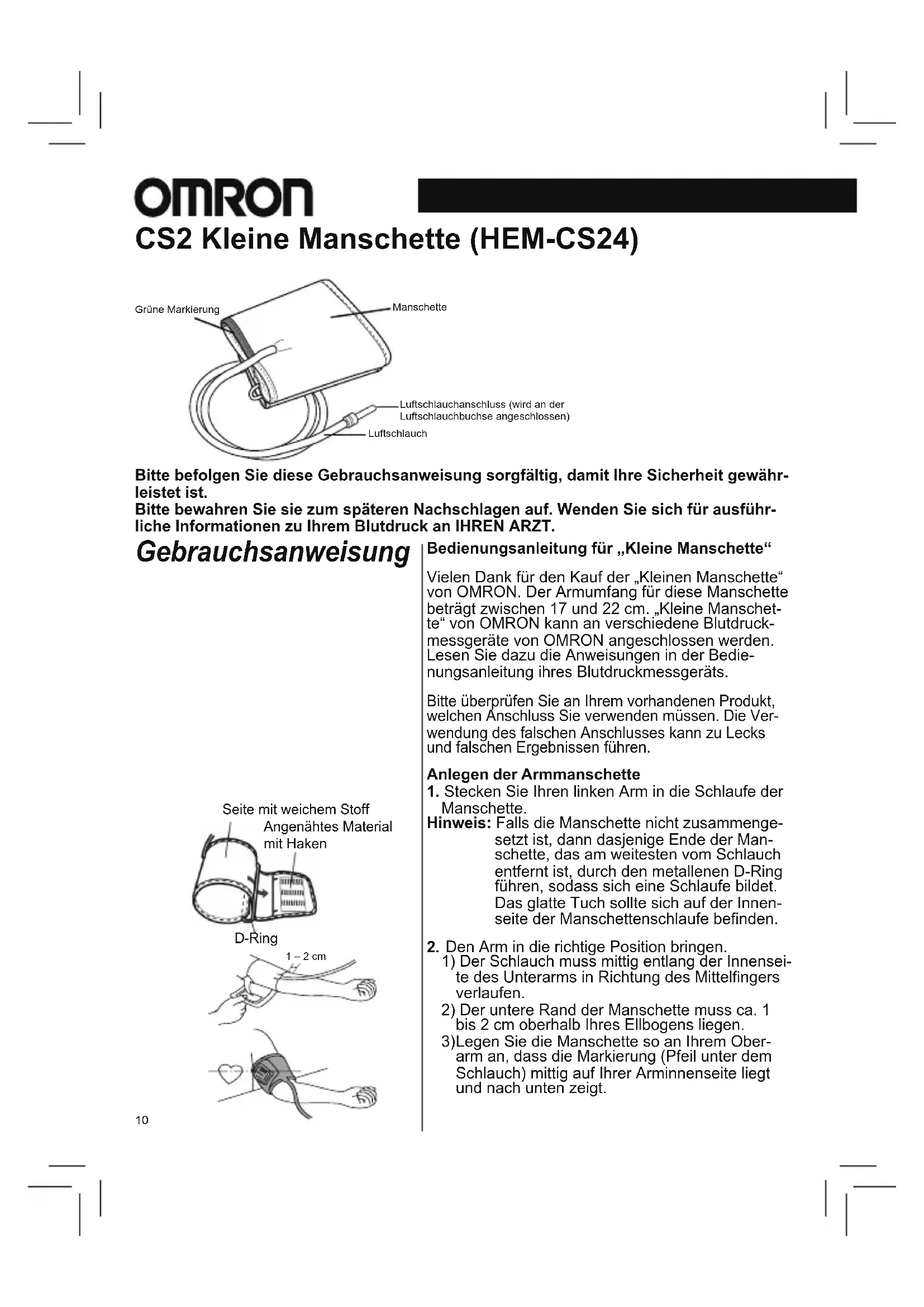

BEDIENUNGSANLEITUNG CS2 OMRON

Grüne Markierung Manschette Luftschlauchanschluss (wird an der Luftschlauchbuchse angeschlossen) Luftschlauch

Bitte befolgen Sie diese Gebrauchsanweisung sorgfältig, damit Ihre Sicherheit gewährleistet ist.

Bitte bewahren Sie sie zum späteren Nachschlagen auf. Wenden Sie sich für ausführliche Informationen zu Ihrem Blutdruck an IHREN ARZT.

Gebrauchsanweisung

Bedienungsanleitung für „Kleine Manschette“

Vielen Dank für den Kauf der „Kleinen Manschette“ von OMRON. Der Armumfang für diese Manschette beträgt zwischen 17 und 22 cm. „Kleine Manschette“ von OMRON kann an verschiedene Blutdruckmessgeräte von OMRON angeschlossen werden. Lesen Sie dazu die Anweisungen in der Bedienungsanleitung ihres Blutdruckmessgeräts.

Bitte überprüfen Sie an Ihrem vorhandenen Produkt, welchen Anschluss Sie verwenden müssen. Die Verwendung des falschen Anschlusses kann zu Lecks und falschen Ergebnissen führen.

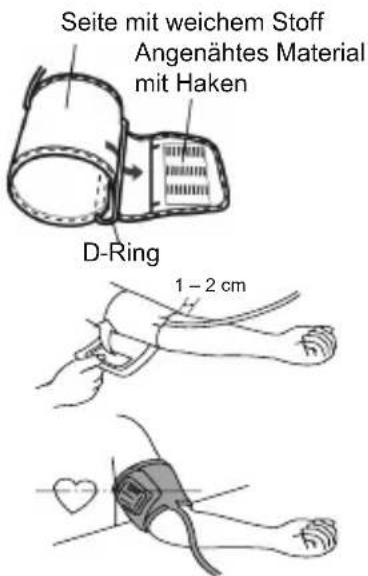

Anlegen der Armmanschette

1. Stecken Sie Ihren linken Arm in die Schlaufe der Manschette.

Hinweis: Falls die Manschette nicht zusammengesetzt ist, dann dasjenige Ende der Manschette, das am weitesten vom Schlauch entfernt ist, durch den metallenen D-Ring führen, sodass sich eine Schlaufe bildet. Das glatte Tuch sollte sich auf der Innenseite der Manschettenschlaufe befinden.

Seite mit weichem Stoff Angenähtes Material mit Haken D-Ring 1 - 2 cm

1. Den Arm in die richtige Position bringen.

1) Der Schlauch muss mittig entlang der Innenseite des Unterarms in Richtung des Mittelfingers verlaufen.

2) Der untere Rand der Manschette muss ca. 1 bis 2 cm oberhalb Ihres Ellbogens liegen.

3) Legen Sie die Manschette so an Ihrem Oberarm an, dass die Markierung (Pfeil unter dem Schlauch) mittig auf Ihrer Arminnenseite liegt und nach unten zeigt.

Messungen am rechten Arm

Tipps

Pflege

Messungen am rechten Arm

Legen Sie die Manschette so an, dass der Luftschlauch an der Seite Ihres Ellenbogens verläuft.

• Achten Sie darauf, dass Ihr Arm nicht auf dem Luftschlauch liegt, da dadurch der Luftstrom zur Manschette behindert würde.
  • Die Manschette sollte 1 bis 2 cm über dem Ellbogen liegen.

• Ist die Manschette korrekt positioniert, drücken Sie den Klettverschluss fest zusammen.

• Legen Sie die Manschette nicht über dicker Kleidung an, und krempeln Sie Ihren Ärmel nicht hoch, wenn dies zu eng ist.

• Richten Sie die Manschette auf Herzhöhe aus (Brusthöhe). Wenn nötig, verwenden Sie ein Kissen.
• Flecken auf der Manschette können vorsichtig mit einem feuchten Tuch und seifigem Wasser entfernt werden. Waschen Sie die Manschette nicht und lassen Sie sie nicht nass werden!

- Falten Sie die Manschette oder den Luftschlauch nicht zu fest zusammen und knicken Sie sie nicht.

• Die Manschette unter den folgenden Bedingungen nicht lagern:

• Wenn die Manschette nass ist.
• An Plätzen, die extremen Temperaturen, Feuchtigkeit, direktem Sonnenlicht, Staub oder korrosiven Gasen ausgesetzt sind.
• An Plätzen, die Vibrationen oder Stößen ausgesetzt sind, oder wo es verkantet liegen würde.

Technische Daten:

Produktbeschreibung Manschette für Blutdruckmessgeräte von OMRON
Modell CS2 Kleine Manschette (HEM-CS24)
Armumfang 17 bis 22 cm
Abmessungen der Manschette Ca. 115 mm x 367 mm
Manschettendruckbereich Druck: 0 bis 299 mmHg
Genauigkeit Druck: ±3 mmHg
Klassifizierung Klasse I
Betriebsbedingungen	+10 bis +40°C (50 bis 104°F)15 bis 90 % relative Luftfeuchtigkeit (ohne Kondensation)700 bis 1060 hPa
Lagerungs-/Transportbedingungen	-20 bis +60°C (-4 bis 140°F)10 bis 95% relative Luftfeuchtigkeit (ohne Kondensation)700 bis 1060 hPa
Packungsinhalt Manschette, Gebrauchsanweisung, Luftschlauchstecker
Nutzungsdauer (Betriebszeit), Garantie 1 Jahr

CE

Bitte melden Sie dem Hersteller und der zuständigen Behörde des Mitgliedstaates, in dem Sie ansässig sind, alle schweren Vorfälle, die sich im Zusammenhang mit diesem Gerät ereignet haben.

Beschreibung der Anzeigesymbole
	CE-Kennzeichnung
	LOT-Nummer
	Medizinprodukt
	[D80A] Temperaturbegrenzung
	Luftfeuchtigkeitsbegrenzung
	Luftdruckbegrenzung
	Kennzeichnung der mit dem Gerät kompatiblen Manschetten
	Indikator für die Manschettenposition am linken Arm
	Bereichsanzeiger und Ausrichtungsposition mit der Oberarmarterie
	Markierung auf der Manschette, die oberhalb der Arterie liegen muss
	### Enthält kein Naturlatex
	### Bereichsanzeige für den Armumfang zur Auswahl der richtigen Manschettengröße
	Artikelnummer im Katalog
	[72AZ] Universalmanschette
	Intelli Wrap Manschette
	Komfortmanschette
	[X336] Technologie von OMRON Healthcare, Japan
	Herstellungsdatum
	Der Benutzer muss die Gebrauchsanweisung lesen
	Armumfang
Das Herstellungsdatum des Produktes ist in der Lotnummer integriert, die auf dem Produkt und/oder der Verkaufsverpackung zu finden ist: die ersten 4 Ziffern sind das Herstellungsjahr, die nächsten 2 Ziffern der Herstellungsmonat und die letzten 2 Ziffern der Herstellungstag.

Hersteller OMRON HEAL	LTHCARE Co., Ltd.53, Kunotsubo, Terado-cho, Muko, KYOTO,617-0002 JAPAN
EU-Repräsentant OMRONHEALTHCARE EUROPE B.V.
EC REP	Scorpius 33, 2132 LR Hoofddorp,NIEDERLANDEwww.omron-healthcare.com
Importeur in der EU
Produktionsstätte	OMRON DALIAN Co., Ltd.No. 3, Song Jiang Road,Economic and Technical Development Zone,Dalian 116600, China
Niederlassungen	OMRON HEALTHCARE UK LTD.Opal Drive, Fox Milne, Milton Keynes, MK15 0DG, UKwww.omron-healthcare.com
	OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbHKonrad-Zuse-Ring 28, 68163 Mannheim, DEUTSCHLANDwww.omron-healthcare.com
	OMRON SANTÉ FRANCE SAS3, Parvis de la Gare, 94130 Nogent-sur-Marne, FRANKREICHwww.omron-healthcare.com
