РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-21FT1K SONY

Инструкция по эксплуатации

Návod na obsluhu

Kullanım Kılavuzu

KV-21FT1K

KV-21FT2K

Safety Information

Техника на безопасност

Техника на безопасност 66

Увод 67

Основно описание

Часовник Автом. Изключв: Изкл Автом. Включв: Изкл

Часовник Автом. Изключ: Изкл Автом. Включ: Изкл

АВТОМАТИЧНО ИЗКЛЮЧВАНЕ

Часовник Автом. Изключ: Изкл Автом. Включ: Изкл Часовник Автом. Изключ: Изкл Автом. Включ: Изкл

АВТОМАТИЧНО ВКЛЮЧВАНЕ

ПРОГРАМА РЪЧЕН ИЗБОР

a) Да настроите един по един, и в желания програмен ред, каналите (ТВ предавания) или един видео вход. За това:

Ако по-нататьк желаете да премахнете тази функция, изберете «Не» вместо «Да».

Ако по-нататьк желаете да премахнете тази функция, изберете «Изкл» вместо «Вкл».

Ако по-нататьк желаете да премахнете тази функция, изберете «Изкл» вместо «Вкл».

Ако по-нататьк желаете да премахнете тази функция, изберете «Вкл» вместо «Изкл».

Избор на страница от телетекста:

Символ Входен сигнал

- Аудио / Видео входен сигнал чрез Евроконектора

NTSC 3.58, 4.43 (само видео вход)

Кинескоп:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Кинескоп:

→1/→… Евроконектор с 21 крачета (норма CENLEC)включващ Аудио / Видео вход, вход RGB, ТВ аудио / видео изход.

Лицеви терминали:

→2 Видео вход - букса RCA

⊖ 2 Аудио вход - букса RCA

Жак за слушалки

Изход за звук:

• KV-21FT1K:
  1 x 8 W (муzikална мощност)
  1 x 4 W (RMS моно)
• KV-21FT2K:
  2 x 6 W (музыкална мощност)
  2 x 3 W (RMS мoho)

Енергийно потребление:

55 W

Енергийно потребление в режим на временно изключване (standby):

≤ 0.55 W

1 устройство за дистанционно управление RM-887.

Екологична хартия - без хлор

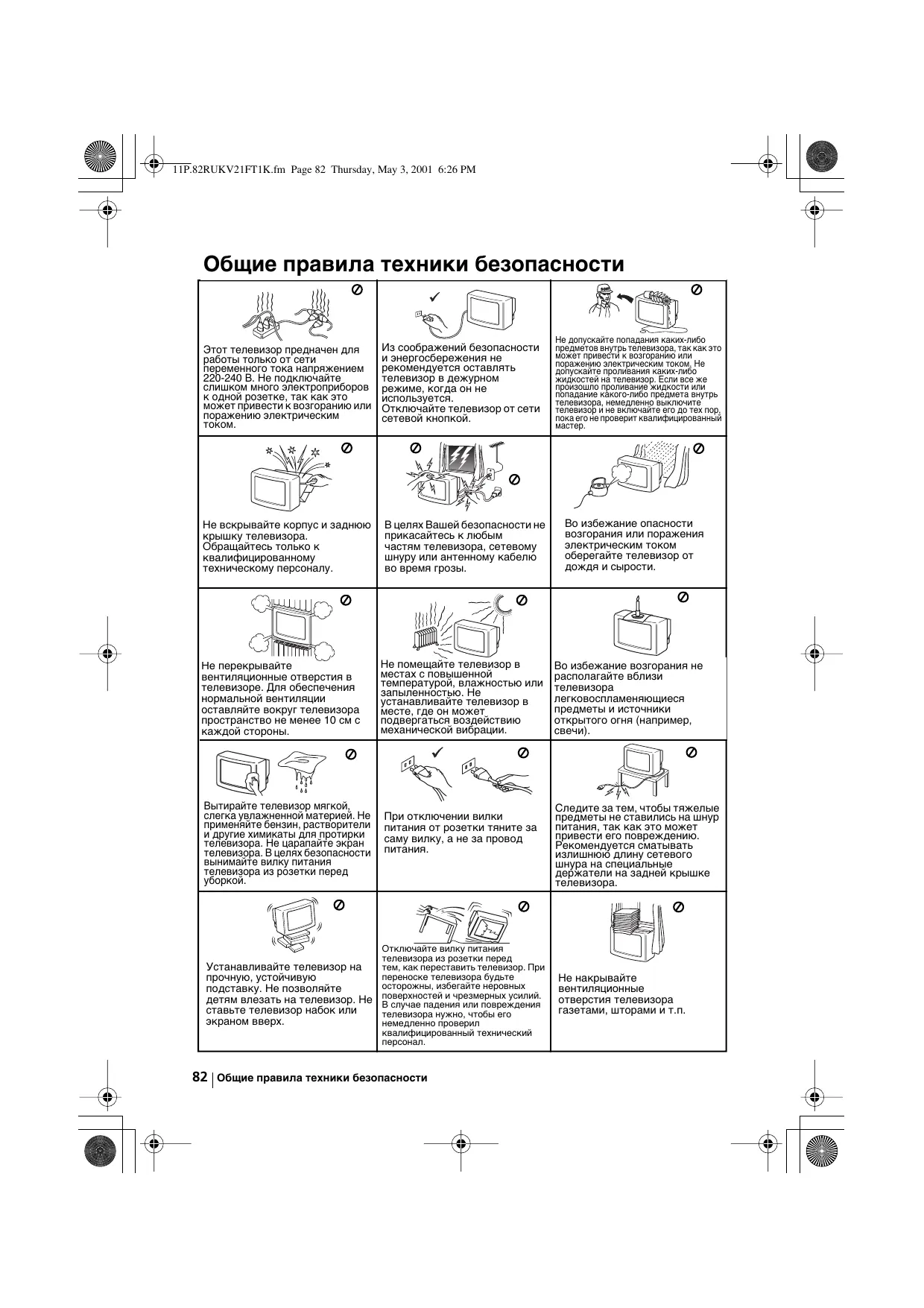

Общие правила техники безопасности

∅Этот телевизор предназначен для работы только от сети переменного тока напряжением 220-240 В. Не подключайте слишком много электроприборов к одной розетке, так как это может привести к возгоранию или поражению электрическим током.	Из соображений безопасности и энергосбережения не рекомендуется оставлять телевизор в дежурном режиме, когда он не используется.Отключайте телевизор от сети сетевой кнопкой.	Не допускайте попадания каких-либо предметов внутрь телевизора, так как это может привести к возгоранию или поражению электрическим током. Не допускайте проливания каких-либо жидкостей на телевизор. Если все же произошло проливание жидкости или попадание какого-либо предмета внутрь телевизора, немедленно выключите телевизор и не включайте его до тех пор, пока его не проверит квалифицированный мастер.
∅Не вскрывайте корпус и заднюю крышку телевизора.Обращайтесь только к квалифицированному техническому персоналу.	В целях Вашей безопасности не прикасайтесь к любым частям телевизора, сетевому шнуру или антенному кабелю во время грозы.	Во избежание опасности возгорания или поражения электрическим током оберегайте телевизор от дождя и сырости.
∅Не перекрывайте вентиляционные отверстия в телевизоре. Для обеспечения нормальной вентиляции оставляйте вокруг телевизора пространство не менее 10 см с каждой стороны.	∅Не помещайте телевизор в местах с повышенной температурой, влажностью или запыленностью. Не устанавливайте телевизор в месте, где он может подвергаться воздействию механической вибрации.	∅Во избежание возгорания не располагайте вблизи телевизора легковоспламеняющиеся предметы и источники открытого огня (например, свечи).
∅Вытирайте телевизор мягкой, слегка увлажненной материей. Не применяйте бензин, растворители и другие химикаты для протирки телевизора. Не царапайте экран телевизора. В целях безопасности вынимайте вилку питания телевизора из розетки перед уборкой.	При отключении вилки питания от розетки тяните за саму вилку, а не за провод питания.	∅Следите за тем, чтобы тяжелые предметы не ставились на шнур питания, так как это может привести его повреждению. Рекомендуется сматьвать излишнюю длину сетевого шнура на специальные держатели на задней крышке телевизора.
∅Устанавливайте телевизор на прочную, устойчивую подставку. Не позволяйте детям влезать на телевизор. Не ставьте телевизор набок или экраном вверх.	∅Отключайте вилку питания телевизора из розетки перед тем, как переставить телевизор. При переноске телевизора будьте осторожны, избегайте неровных поверхностей и чрезмерных усилий. В случае падения или повреждения телевизора нужно, чтобы его немедленно проверил квалифицированный технический персонал.	∅Не накрывайте вентиляционные отверстия телевизора газетами, шторами и т.п.

Введение

Мы благодарим Вас за то, что Вы выбрали этот цветной телевизор с Плоским Экраном FD Trinitron.

Перед первым включением телевизора внимательно ознакомьтесь с данной Инструкцией по Эксплуатации и сохраните ее для будущих консультаций.

- Условные обозначения, используемые в данной Инструкции:

• Potенциальная опасность.
- Важная информация.
• і Информация о работе.
•1,2... Последовательность инструкций для выполнения.
- Затененные кнопки пульта дистанционного управления указывают на кнопки, которые надо нажать для выполнения различных инструкций.
- Информация о результатах выполнения инструкций.

Оглавление

Общие правила техники безопасности 82

Введение....83

Общее описание

Назначение кнопок на пульте дистанционного управления....84

Общее описание кнопок телевизора 85

Установка

Установка батареек в пульт дистанционного управления....85

Подключение антенны и видеомагнитофона....85

Первое включение телевизора в работу

Включение и автоматическая настройка телевизора 86

Вывод системы меню на экран

Введение и работа с системой меню....88

Схема меню 88

Телетекст 94

Дополнительная информация

Подключение дополнительных устройств 95

Использование дополнительных устройств 95

Спецификации....96

Назначение кнопок на пульте дистанционного управления

Временное отключение телевизора

Отключение звука

Нажать для отключения звука. Нажать еще раз для восстановления звука.

Показать информацию на экране,

Нажать для вывода на экран всех указаний. Снова нажать для отмены.

Выбор каналов

Нажать для выбора каналов.

Для номеров программы из двух、 цифр, например, 23, нажмите сначала -/--, а затем кнопки 2 и 3. Если Вы ошиблись при вводе первой цифры, введите вторую цифру (от 0 до 9), после чего повторите снова эту операцию.

Выбор режима телевизора

Нажмите для отключения телетекста или входа сигнала видео.

Выбор телетекста

Нажмите для включения телетекста.

Эта кнопка работает только в режиме телетекста. Функция данной кнопки не предусмотрена для данного телевизора.

Выбор Режима Изображения

Нажмите несколько раз для смены Режима Изображения.

Регулировка Уровня Громкости

Нажмите для регулировки уровня громкости телевизора.

Эта кнопка работает только в режиме телетекста. Функция данной кнопки не предусмотрена для данного телевизора.

Выбор каналов

Нажмите для выбора следующего или предыдущего канала.

Нажмите для временного отключения телевизора (загорится индикатор режима ожидания ⏻). Нажмите еще раз для включения телевизора из режима временного отключения (standby).

В целях экономии

электроэнергии мы рекомендуем полностью выключать телевизор, если Вы им не пользуетесь..

Если в течение 15 минут нет телевизионного сигнала, и если Вы не нажимаете ни на одну из кнопок, телевизор автоматически перейдет в режим временного отключения (standby).

Выбор входного сигнала

Нажмите несколько раз, пока обозначение требуемого входного сигнала не появится на экране.

Возвращение к последнему выбранному каналу

Нажмите для возвращения к последнему выбранному каналу (предыдущий канал должен был задержаться на экране в течение 5 секунд минимально)

Включение системы меню

Нажмите для вывода меню на экран. Нажмите еще раз для его выключения и для возвращения к обычному экрану телевизора.

Кнопки выбора меню

•Когда MENU включено:

♠ Подняться на одну строчку.
↓ Опуститься на одну строчку.
Вернуться к предыдущему меню или выбору.
→ Перейти к последующему меню или выбору.

ОК Подтвердить выбор.

•Когда MENU выключено:

ОК Показывает общий список каналов. Выберите канал, нажимая на ↓ или ↑ , после чего снова нажмите на ОК для того, чтобы увидеть выбранный канал.

Выбор формата экрана

Нажмите несколько раз для изменения формата экрана: 4:3 для обычного изображения или 16:9 для имитации широкого экрана.

Помимо функций телевизора, все цветные кнопки также используются для работы с телетекстом. Для получения более подробной информации, обратитесь к Разделу «Телетекст» данной Инструкции по Эксплуатации.

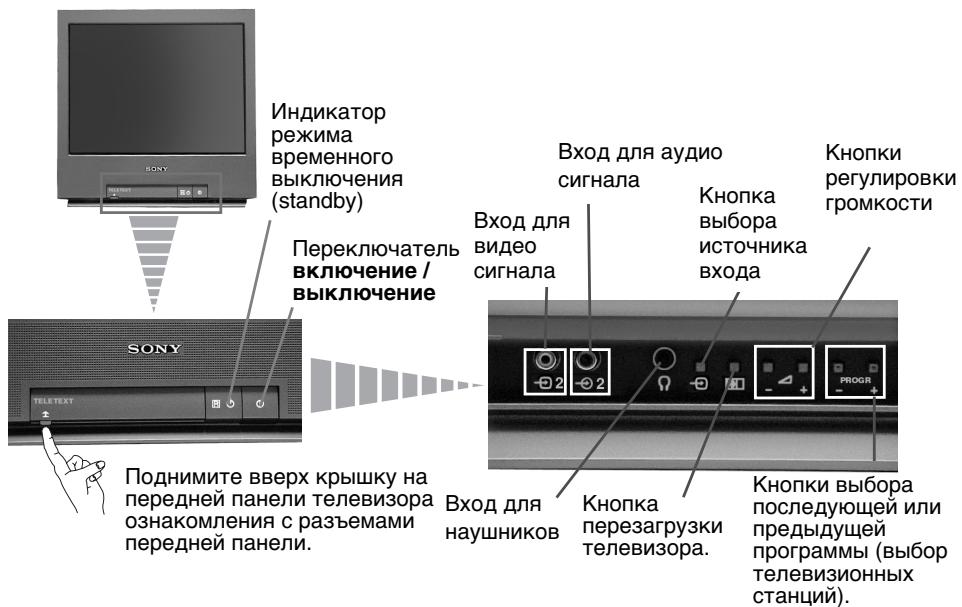

Общее описание кнопок телевизора

Индикатор режима временного выключения (standby) Переключатель включение / выключение Вход для аудио сигнала Кнопка выбора источника входа Кнопки регулировки громкости Поднимите вверх крышку на передней панели телевизора ознакомления с разъемами передней панели. Вход для наушников Кнопка перезагрузки телевизора. Кнопки выбора последующей или предыдущей программы (выбор телевизионных станций).

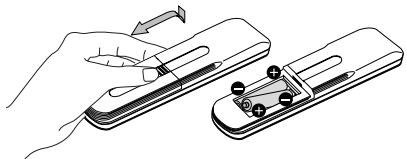

Установка батареек в пульт дистанционного управления

Убедитесь в том, что батарейки вставлены в соответствии с обозначенными полюсами. Бережно относитесь к окружающей среде и выбрасывайте отработанные батарейки в специально установленные для этого контейнеры.

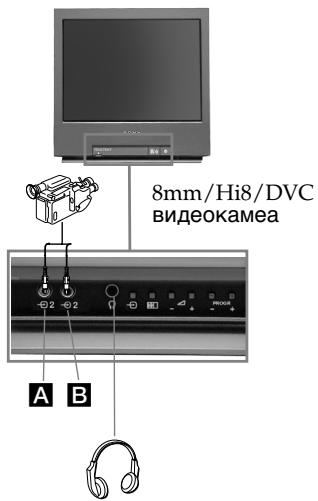

Подключение антенны и видеомагнитофона

Провода для подключения не входят в комплект поставки.

видеомагнитофон OUT IN

Для получения более подробной информации о подключении видеомагнитофона обратитесь к Разделу «Подключение дополнительных устройств» данной Инструкции по Эксплуатации.

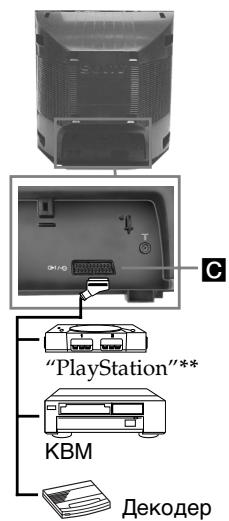

Подключение через Евроразъем (SCART) (поставляется дополнительно).

Включение и автоматическая настройка телевизора

При первом включении телевизора на экране появится ряд меню, с помощью которых можно: 1) выбрать язык меню, 2) выбрать страну, где Вы будете пользоваться телевизором, 3)искать и автоматически запоминать все имеющиеся каналы (телевизионные станции) и 4) изменять порядок появления каналов (телевизионных станций) на экране телевизора.

Однако, если через некоторое время Вы захотите изменить язык меню и страну, следует повторить автонастройку (например, если Вы измените место жительства), или если Вы захотите изменить последовательность появления каналов, это можно сделать при выборе соответствующего меню в 📄 (Установка). Для получения более подробной информации, обратитесь к Разделу «Схема меню» данной Инструкции по Эксплуатации. Также это можно сделать, нажимая на кнопку ▶▶ телевизора.

1 Включите штепсель телевизора в розетку сети переменного тока (220-240 В, 50 Гц). Нажмите на переключатель включение / выключение Ⓑ на передней панели телевизора для его включения. При первом нажатии на эту кнопку на экране автоматически появится меню Language (Язык).

2 Нажмите на кнопку ↓ или ↑ пульта дистанционного управления для выбора языка, а затем нажмите на кнопку OK для подтверждения выбора. Начиная с этого момента все меню появятся на экране на выбранном Вами языке.

Language English Español Français Italiano Magyar Nederlands Select Language: OK

3 На экране автоматически появится меню Страна. Нажмите на кнопку ↓ или ↑ для выбора страны, где Вы будете пользоваться телевизором, а затем нажмите на кнопку ОК для подтверждения выбора.

• Если в списке нет той страны, где Вы будете пользоваться телевизором, выберите «-» вместо страны.
• Чтобы избежать неправильного отображения символов телетекста при использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.

Страна България Česká rep. Magyarország Polska Romania Выберите страну: OK

4 На экране появится меню Автонастройка. Нажмите на кнопку ОК для выбора Да.

Вы хотите начать автонастройку? Да Нет

5 Новое меню автоматически появится на экране, спрашивая Вас, подключили ли Вы антенну. Проверьте, подключена ли антенна, после чего нажмите на кнопку ОК для начала автонастройки.

Телевизор начинает настраивать и автоматически запоминать все имеющиеся каналы (телевизионные станции).

Этот процесс занимает несколько минут. Надо набраться терпения и не нажимать на кнопки в течение процесса настройки, иначе настройка прервется.

Удостоверьтесь, что антенна подсоединена Подтверждение ОК

Автонастройка Программа: 01 Система: B/G Канал: C21 Поиск...

6

После того, как телевизор настроил и запомнил все каналы (телевизионные станции), на экране автоматически появится меню Сортировка Программ для изменения порядка появления каналов на экране.

a) Если Вы не хотите изменять порядок каналов, обратитесь к пункту 7.
6) Если вы хотите изменить порядок каналов:

1 Нажмите на кнопку ↘ или ♠ для выбора номера программы и канала (телевизионной станции), который Вы хотите изменить, после чего нажмите на кнопку ↗.

2 Нажмите на ↓ или ♠ для выбора нового номера программы, где Вы хотите запомнить выбранный Вами канал (телевизионную станцию), после чего нажмите на ◆.
3 Повторите шаги 6)1 и 6)2, если Вы хотите изменить порядок появления других телевизионных каналов.

Сортировка программ Программа: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 Выберите канал: Выход: MENU

Сортировка программ Программа: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 05 C27 Выб. новую позиц.: Выход: MENU OK

7 Нажмите на кнопку MENU для возвращения к нормальному экрану телевизора.

Телевизор готов к работе.

Введение и работа с системой меню

В данном телевизоре предусмотрена система вывода меню на экран для объяснения различных операций. Пользуйтесь следующими кнопками пульта дистанционного управления для передвижения по меню:

1 Нажмите на кнопку MENU для выхода на первый уровень меню на экране.

2 • Для подчеркивания требуемого меню или пункта меню, нажмите на ↓ или ↑.

- Для входа в меню или в выбранный пункт меню, нажмите →.

- Для того, чтобы вернуться в предыдущее меню или пункт меню, нажмите ←.

- Для изменения параметров выбранного пункта меню нажмите ↓ / ↑ / ← или →.

- Для подтверждения и запоминания Вашего выбора, нажмите OK.

3 Нажмите на кнопку MENU для возвращения к обычному экрану телевизора.

Схема меню

Уровень 1

Уровень 2

Уровень 3 / Функция

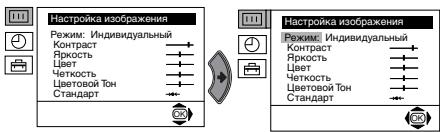

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

НАСТРОЙКА ИЗОБРАЖЕНИЯ

Меню «Настройка изображения» дает возможность изменить параметры регулировки изображения.

Для этого: после выбора пункта, который Вы хотите изменить, нажмите на ➤. После этого нажмите несколько раз на ↓ / ♠ /

← или → для изменения параметров, а затем нажмите ОК для запоминания. Это меню также дает возможность изменить режим изображения в соответствии с видом программы, которую Вы смотрите:

↓ Индивидуальный (по личному предпочтению)
↓ Репортаж (для прямых трансляций)
↓ Кино (для фильмов).

• Яркость, цвет и четкость можно изменить только в том случае, если Вы выбрали режим изображения в «Индивидуальный».
• Цветовой тон можно изменять только в системе цвета NTSC (например, видеопленки производства США).
• Для возвращения к заводским параметрам настройки изображения выберите Стандарт и нажмите на ОК.

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Таймер Таймер Выкл.: Выкл. Таймер Включ.: Выкл.

Таймер Таймер Выкл.: Выкл. Таймер Включ.: Выкл.

ТАЙМЕР ВЫКЛЮЧЕНИЯ

Пункт «Таймер Выкл.» в меню «Таймер» дает возможность выбрать период времени, по истечение которого телевизор автоматически перейдет в режим временного отключения (standby).

Для этого: после выбора этого пункта нажмите на ➤ После этого нажмите на ➤ или ➤ для выбора интервала времени (максимально 4 часа), а затем нажмите на OK для запоминания.

• Если, смотря телевизор, Вы хотите увидеть, сколько минут осталось до отключения, нажмите на кнопку ⓘ.
• За одну минуту до временного отключения телевизора это оставшееся время появится на экране.

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Таймер Таймер Выкл.: Выкл. Таймер Включ.: Выкл.

Таймер Таймер Выкл.: Выкл. Таймер Включ.: Выкл.

ТАЙМЕР ВКЛЮЧЕНИЯ

Пункт «Таймер Включ.» в меню «Таймер» дает возможность выбрать период времени, по истечение которого телевизор автоматически включится из режима временного отключения (standby).

Для этого: после выбора этого пункта нажмите на ➤. После этого нажмите на ➤ или ♠ для выбора интервала времени (максимально 12 часов) и нажмите на ОК для запоминания. После этого нажмите на кнопку I/O временного отключения (standby) пульта дистанционного управления, и после истечения заданного периода времени телевизор автоматически включится.

• Индикатор ⏻ временного отключения (standby) телевизора будет постоянно мигать, указывая на то, что функция «Таймер Включ.» включена.
• Данная функция отменится в случае отключения или сбоя в подаче электрического питания.

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

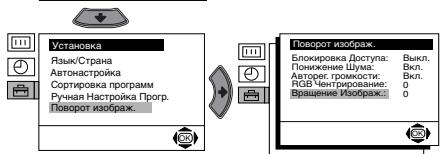

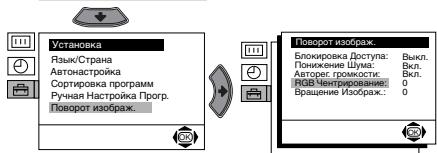

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

ЯЗЫК/СТРАНА

Пункт «Язык / Страна» в меню «Установка» дает возможность выбрать язык, который Вы предпочитаете для появления меню на экране. Также Вы можете выбрать страну, где Вы будете пользоваться телевизором.

Для этого: после выбора этого пункта меню, нажмите на ➤, после чего выполняйте все, указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 2 и 3.

Уровень 1

Уровень 2

Уровень 3 / Функция

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

АВТОНАСТРОЙКА

Пункт меню «Автонастройка» в меню «Установка» дает возможность поиска и запоминания всех доступных каналов (телевизионных станций).

Для этого: после выбора этого пункта меню, нажмите на ➤, а затем выполните указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 4 и 5.

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

СОРТИРОВКА ПРОГРАММ

Пункт меню «Сортировка программ» в меню «Установка» дает возможность изменить порядок появления на экране каналов (телевизионных станций).

Для этого: после выбора этого пункта меню, нажмите на ➤, после чего выполните все указанное в пункте 6б) Раздела «Включение и автоматическая настройка телевизора».

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Ручная Настройка Прогр. Программа: 01 Система: B/G Канал: C_21 Метка: --TVE АПЧ: Вкл. Пропуск: Нет Декодер: Выкл. Подтверждение

РУЧНАЯ НАСТРОЙКА ПРОГРАММ

Пункт меню «Ручная настройка Прогр.» в меню «Установка» дает возможность:

a) Настроить одну за одной и в определенном порядке интересующие Вас программы, каналы (телевизионные станции) или вход видеомагнитофона. Для этого:

1 После выбора пункта меню «Ручная настройка Прогр.» нажмите ➤. Выделив пункт меню Программа, нажмите на ➤, после чего нажмите на ➤ или ➤ для выбора номера программы (позиции), где Вы хотите настроить телевизионную станцию или канал видео сигнала (для канала видео мы рекомендуем Вам выбрать номер программы «0»). Нажмите ➤.

2 После выбора пункта меню Система нажмите на ➤, после чего нажмите на ➤ или ♠ для выбора системы телевизионной станции (В/Г для Западной Евроры, или D/K для Восточной Европы). Нажмите ♦.

3 После выбора пункта меню Канал нажмите ➤, а затем нажмите ➤ или ➤ для выбора вида канала («С» для наземных каналов или «S» для кабельных каналов). Нажмите ➤. Затем нажмите на цифровые кнопки для ввода номера канала телевизионной станции или сигнала канала видео. Если Вы не знаете номер канала, нажмите ➤ или ➤ для его поиска. Когда Вы найдете канал, который Вы хотите запомнить, нажмите OK два раза.

Повторите все эти шаги для настройки и запоминания других каналов.

6) Даже в том случае, если включена автоматическая подстройка каналов (АПЧ), можно осуществить подстройку вручную для получения лучшего качества приема изображения в том случае, если оно искажено.

Для этого: в то время, когда Вы смотрите канал (телевизионную станцию), который Вы хотите подстроить, выберите пункт меню АПЧ, после чего нажмите ➤.

Нажмите ♥ или ♠ для регулировки уровня частоты канала от -15 до +15. После чего нажмите OK два раза для запоминания.

В) Пропустить номера программ, которые Вам не нужны, при выборе их с помощью кнопок PROGR +/-

Для этого: выделить пункт меню Программа и нажать PROGR + или -, пока не появится номер программы, который Вы хотите пропустить. Когда он появится на экране, выберите пункт меню Пропуск, после чего нажмите ➤. Нажмите ➤ или ➤ для выбора Да, после чего нажмите OK два раза для запоминания.

Если Вы захотите отменить эту функцию в дальнейшем, выберите снова «Нет» вместо «Да».

г) Отметить канал меткой максимально из пяти знаков.

Для этого: выделите пункт меню Программа и нажмите PROGR + или - до появления номера программы, которой Вы хотите дать название. Когда он появится на экране, выберите пункт меню Метка, после чего нажмите ➤. Нажмите ➤ или ➤ для выбора одной буквы, одной цифры или «-» для пропуска и нажмите ➤ для подтверждения этого знака. Выберите остальные четыре знака точно так же. После того, как Вы выбрали все знаки, нажмите OK два раза для запоминания.

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Поворот изображ. Блокировка Доступа: Выкл. Понижение Шума: Вкл. Авторег. громкости: Вкл. RGB Чентрирование: 0 Вращение Изображ.: 0

БЛОКИРОВКА ДОСТУПА

Пункт меню «Блокировка доступа» в меню «Поворот изображ.» дает Вам возможность блокировать кнопки телевизора. Таким образом, после выбора этого пункта меню и выключения телевизора, кнопки телевизора будут заблокированы, и телевизор будет работать только с помощью кнопок пульта дистанционного управления.

Для этого: после выбора этого пункта меню нажмите ➤. После этого нажмите ➤ или ↑ для выбора Вкл. Нажмите ОК для запоминания, после чего нажмите на кнопку I/⏻ пульта дистанционного управления.

Если в дальнейшем Вы хотите отменить эту функцию, выберите «Выкл.» вместо «Вкл.».

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Поворот изображ. Блокировка Доступа: Выкл. Понижение Шума: Вкл. Авторег. громкости: Вкл. RGB Чентрирование: 0 Вращение Изображ.: 0

ПОНИЖЕНИЕ ШУМА

Пункт меню «Понижение шума» в меню «Поворот изображ.» дает возможность снизить шум изображения в случае слабых сигналов телевизора.

Для этого: после выбора этого пункта меню нажмите ➤. После этого нажмите ➤ или ♠ для выбора Вкл., после чего нажмите ОК для запоминания.

Если в дальнейшем Вы хотите отменить эту функцию, выберите «Выкл.» вместо «Вкл.».

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ.

Поворот изображ. Блокировка Доступа: Выкл. Понижение Шума: Вкл. Авторес громкости: Вкл. RGB Чентрирование: 0 Вращение Изображ.: 0

АВТОМАТИЧЕСКАЯ ГРОМКОСТИ

Пункт меню «Авторег. громкости» в меню «Поворот изображ.» дает возможность поддерживать одинаковую громкость каналов независимо от сигнала телевизионной станции (например, в рекламе).

Для этого: после выбора этого пункта меню нажмите ➤. После этого нажмите ➤ или ♠ для выбора Вкл., после чего нажмите ОК для запоминания.

Если в дальнейшем Вы хотите отменить эту функцию, выберите «Выкл.» вместо «Вкл.».

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка програм Ручная Настройка Прогр. Поворот изображ. Поворот изображ. Блокировка Доступа: Выкл. Понежение Шума: Вкл. Автора Вкл. RGB Чентирование: 0 Вращение Изображ.: 0

RGB Чентрирование

При подключении источника сигналов RGB, таких, как «Playstation», возможно, что потребуется отрегулировать геометрию изображения. В этом случае Вам надо обратиться к пункту меню «RGB Чентрирование» в меню «Поворот изображ».

Для этого: в то время, как Вы видите входной сигнал RGB, выберите пункт меню «RGB Чентрирование» и нажмите ➤. После этого нажмите ♥ или ♠ для регулировки геометрии изображения от -10 до +10. После этого нажмите на ОК для запоминания.

Настройка изображения Режим: Индивидуальный Контраст Яркость Цвет Четкость Цветовой Тон Стандарт

Установка Язык/Страна Автонастройка Сортировка программ Ручная Настройка Прогр. Поворот изображ. Поворот изображ. Блокировка Доступа: Выкл. Поникение Шума: Вкл. Авторег. тромкости: Вкл. RGB Центрирование: 0 Вращение Изображ: 0

ВРАЩЕНИЕ ИЗОБРАЖЕНИЯ

Воздействие магнитного полюса земли может привести к появлению наклонного изображения. В этом случае Вы можете отрегулировать его, используя пункт меню «Вращение Изображ.» в меню «Поворот изображ.».

Для этого: после выбора этого пункта меню нажмите на ➤. После этого нажмите на ➤ или ➤ для регулировки наклона изображения от -5 до +5. После этого нажмите на ОК для запоминания.

Телетекст

Телетекст - это информационные услуги, которые предоставляют основные телевизионные станции. Страница оглавления услуг телетекста (обычно это страница 100) предоставляет информацию о том, как надо пользоваться этой службой. Для работы с телетекстом пользуйтесь кнопками пульта дистанционного управления в соответствии с указанным ниже.

Убедитесь в том, что настроенный Вами канал телевидения имеет хороший сигнал, в противном случае в телетексте могут появиться ошибки.

Как войти в услуги Телетекста:

После выбора канала (телевизионной станции), передающего интересующий Вас телетекст, нажмите 📄.

TELETEXT Index Programme 25 News 153 Sport 101 Weather 98

Выберите страницу Телетекста:

Введите три цифры номера интересующей Вас страницы с помощью цифровых кнопок дистанционного управления.

• В случае ошибки, введите три любые цифры, а затем снова введите правильный номер страницы.
• Если счетчик страниц не останавливается, это значит, что требуемая страница не настроена. В этом случае введите другой номер страницы.

Выберите следующую или предыдущую страницу:

Нажмите на кнопкуе PROGR + (≡▲) или PROGR - (≡▼).

Наложить телетекст на телевизионное изображение:

В то время, когда Вы смотрите телетекст, нажмите 📄. Нажмите снова для выхода из режима телетекста.

Задержка одной страницы:

Некоторые страницы телетекста состоят из нескольких подстраниц, которые автоматически меняются. Для задержки одной подстраницы нажмите 📋 / 🌐 . Нажмите снова для отмены задержки.

Показать скрытую информацию (например, решение кроссворда):

Нажмите ⓘ/☐. Нажмите еще раз для того, чтобы эта информация не была видна.

Выход из службы телетекста:

Нажмите □.

Фастекст

Услуги Фастекста дают возможность получить доступ к страницам телетекста, нажимая только одну кнопку.

Если Вы находитесь в режиме телетекста и в том случае, если есть сигналы Фастекста, на нижней части страницы появится меню цветных кодов, которые дают возможность прямого доступа к странице. Для этого нажмите на соответствующую цветную кнопку (красную, зеленую, желтую или синюю) дистанционного управления.

Подключение дополнительных устройств

К телевизору можно подключить широкую гамму дополнительных устройств, как это показано ниже. (Провода для подключения не поставляются).

Подключение видеомагнитофона:

Для подключения видеомагнитофона обратитесь к Разделу «Подключение антенны и видеомагнитофона». Мы рекомендуем подключить видеомагнитофон через шнур с Евроразъемом (SCART). Если его нет, Вам следует вручную настроить канал приема видеосигнала в меню «Ручная Настройка Прогр.» (для этого обратитесь к пункту а) на странице 90). также обратитесь к Инструкциям по Эксплуатации Вашего видеомагнитофона для принятия канала видеосигнала.

8mm/Hi8/DVC видеокамеа A B

"PlayStation"** KBM Декодер

Если к видеомагнитофону со Смартлинк подключен Декодер:

Выберите пункт меню «Ручная Настройка Прогр.» в меню «Установка», и после выбора пункта «Декодер»* выберите «Вкл.» (с помощью ↓ или ♠) для каждого законированного канала.

* Если эти неисправности не устраняются, обратитесь к квалифицированным специалистам. Никогда не открывайте сами корпус телевизора.
** "PlayStation" это продукт Sony Computer Entertainment, Inc.
** "PlayStation" это зарегистрированная марка Sony Computer Entertainment, Inc.

Использование дополнительных устройств

1 Подключите дополнительное устройство к соответствующему разъему телевизора в соответствии с указанным выше.
2 Если Вы хотите увидеть изображение с подключенного устройства, нажмите несколько раз на кнопку → до появления на экране правильного символа входа.

Символ Входные сигналы

1

- Входной сигнал аудио/видео посредством Евроразъема

...

- Входной сигнал RGB посредством Евроразъема C. Этот символ появляется только при подключении входа RGB.

2

- Входной сигнал видео посредством разъема RCA A и входной сигнал аудио посредством B.

3 Включите подключенное устройство.
4 Для возвращения к нормальному экрану телевизора нажмите на кнопку ☐ пульта дистанционного управления.

Спецификации

Система телевещания:

B/G/H, D/K

Система кодировки цвета:

PAL, SECAM

NTSC 3.58, 4.43 (только для входа видео)

Диапазон принимаемых каналов:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Кинескоп:

Плоский экран FD Trinitron

Задние входные и выходные разъемы:

→1/→21-контактный Евроразъем (норма CENELEC), включая вход аудио / видео, вход RGB, выход аудио / видео TB.

Передние входные и выходные разъемы:

→2 вход видео - разъем RCA

2 вход аудио - разъем RCA

вход для наушников

Аудиовыход:

• KV-21FT1K:
  1 x 8 Вт (мощность музыки)
  1 x 4 Вт (RMS моно)
• KV-21FT2K:
  2 x 6 Вт (мощность музыки)
  2 x 3 Вт (RMS моно)

Потребление электроэнергии: 55 Вт

Потребление электроэнергии в состоянии ожидания (standby): ≤ 0.55 Вт

Габариты (ширина х высота х глубина):

приблизительно 448 x 480 x 477 мм.

Bec:

приблизительно 24 кг.

Комплект принадлежностей:

1 пульт дистанционного управления RM-887.
2 батарейки по стандарту IEC.

Прочие характеристики:

• Телетекст, Фастекст, ТОПтекст.
- Автоматическое отключение.
- Автоматическое включение.
- Смартлинк (прямая связь между телевизором и соответствующим видеомагнитофоном. Если Вам требуется более детальная информация о Смартлинк, обратитесь к инструкции по эксплуатации Вашего видеомагнитофона).
- Автоматическое обнаружение шумов в системе телевидения.

Внесение изменений в дизайн и спецификации производится без предварительного оповещения.

Экологическая бумага без хлора

Printed in Slovakia

Отпечатано в Словакии

Sony Slovakia, spol. s r. o., Trnava Plant

TrstTnska cesta 8

917 58 Trnava

Slovak Republic

Сони Словакия спол. с.р.о., завод в Трнаве

Ул. Трстинска 8,

917 58 Трнава

Словакия

Ниже приводятся некоторые простые советы по устранению возможных нарушений качества изображения и звука.

Неисправность	Меры по устранению
Нет изображения (темный экран),нет звука.	Проверьте, подключена ли антенна.Включите телевизор и нажмите на кнопку 1 на передней панели телевизора.Если индикатор 2 телевизора включен, нажмите на кнопку 1/2 дистанционного управления.
Изображение плохое илиотсутствует, но хороший звук.	С помощью системы меню войдите в меню «Настройка изображения» и выберите «Перезагрузка» для возвращения к параметрам, заданным изготовителем..
Отсутствует изображение илиинформационное менюдополнительного устройства,подключенного к Евроразъему назадней панели телевизора.	Убедитесь в том, что включено дополнительное устройство и несколько раз нажмите на кнопку 3 дистанционного управления, до тех пор, пока правильный символ входа не появится на экране.
Хорошее качество изображения,но нет звука.	Нажмите на кнопку □ +/- дистанционного управления.
Цветные передачи смотрятся какчерно-белые.	С помощью системы меню войдите в меню «Настройка изображения» и выберите «Перезагрузка» для возвращения к параметрам, заданным изготовителем.
Изображение искажается присмене программы или при выборетелетекста.	Выключите приспособление, подключенное к 21-контактному Евроразъему на задней панели телевизора.
Изображение наклонено.	С помощью системы меню выберите пункт «Вращение изображения» в меню «Дополнит. Функции» и исправьте наклон.
При просмотре телетекстапоявляются некорректныесимволы.	Используя меню, войдите в пункт «Язык/Страна» и выберите страну, в которой Вы пользуетесь телевизором. При использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.
Изображение с шумом.	С помощью системы меню выберите пункт «АПЧ» в меню «Ручная Настройка Прогр.» и вручную настройте изображение для улучшения качества его приема.С помощью системы меню выберите пункт «Понижение шума» в меню «Дополнит. Функции» и выберите «Вкл.» для снижения шума изображения.
Не работает пультдистанционного управления.	Смените батарейки.
Индикатор временноготключения (stabdby) 4 телевизора мигает, хотя функция «Таймер Включ.» не задана)	Свяжитесь с ближайшим сервисным центром Сони.

Этот пункт меню включается в зависимости от выбранной страны, которую Вы выбрали в меню «Страна»..
