NÁVOD K OBSLUZE KV-21FT1K SONY

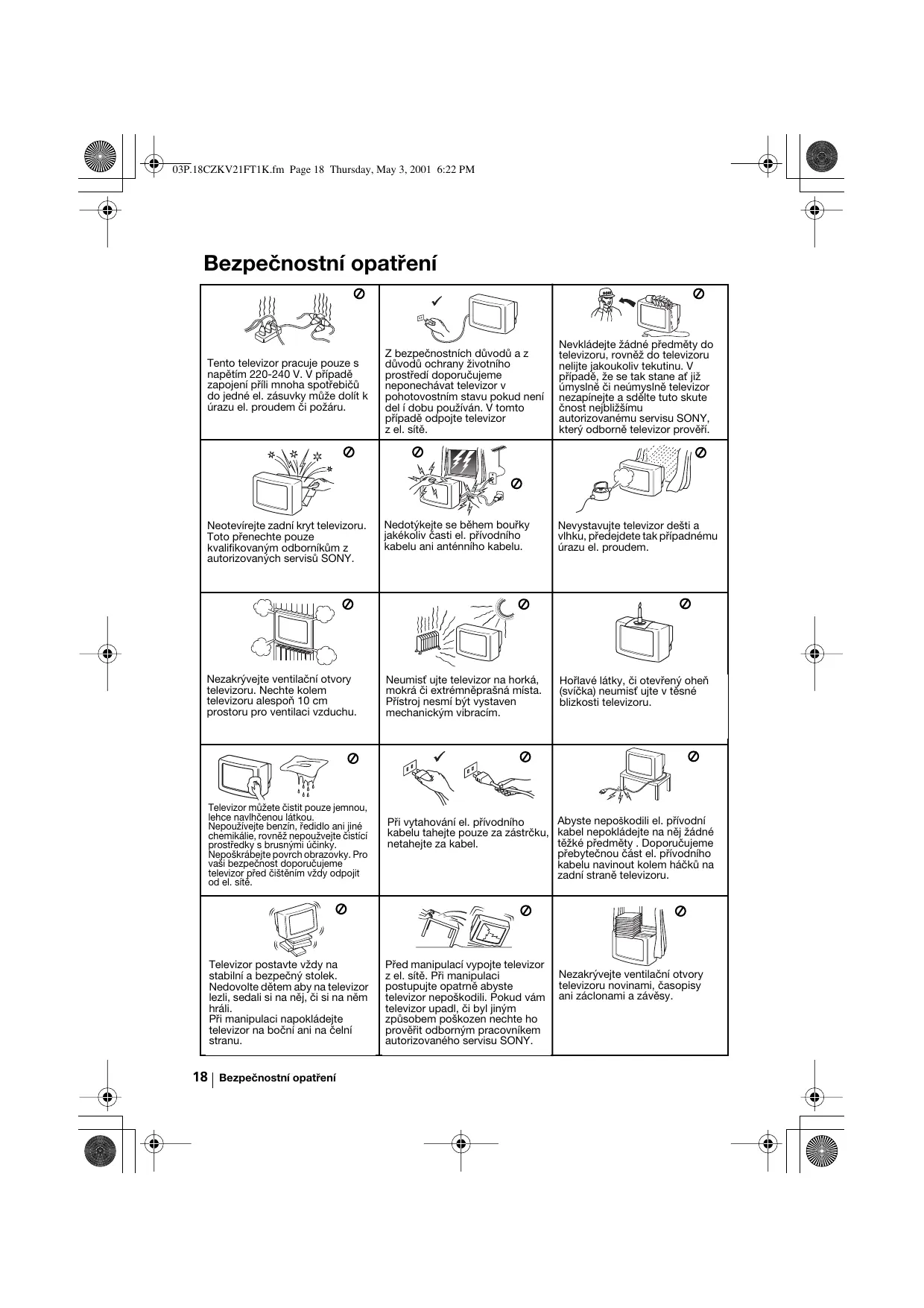

Bezpečnostní opatření

∅Tento televizor pracuje pouze s napětím 220-240 V. V případě zapojení přili mnoha spotřebičů do jedné el. zásuvky může dolít k úrazu el. proudem či požáru.	Z bezpečnostních důvodů a z důvodů ochrany životního prostředí doporučujeme neponechávat televizor v pohotovostním stavu pokud není del í dobu používán. V tomto případě odpojte televizor z el. sitě.	∅Nevkládejte žádné předměty do televizoru, rovněž do televizoru nelijte jakoukoliv tekutinu. V případě, že se tak stane at’ již úmyslně či neúmyslně televizor nezapinejte a sdělte tuto skute čnost nejbližšímu autorizovanému servisu SONY, který odborně televizor prověří.
∅Neotevírejte zadní kryt televizoru. Toto přenechte pouze kvalifikovaným odborníkům z autorizovaných servisů SONY.	∅Nedotýkejte se během bouřky jakékoliv časti el. přívodního kabelu ani anténního kabelu.	∅Nevystavujte televizor dešti a vlhku, předejdete tak případnému úrazu el. proudem.
∅Nezakrývejte ventilační otvory televizoru. Nechte kolem televizoru alespoň 10 cm prostoru pro ventilaci vzduchu.	∅Neumisť ujte televizor na horká, mokrá či extrémněprašná místa. Přístroj nesmí být vystaven mechanickým vibracím.	∅Hořlavé látky, či otevřený oheň (svička) neumisť ujte v těsné blizkosti televizoru.
∅Televizor můžete čistit pouze jemnou, lehce navlhčenou látkou. Nepoužívejte benzín, ředidlo ani jiné chemikálie, rovněž nepoužvejte čisticí prostředky s brusnými účinky. Nepoškrábejte povrch obrazovky. Pro vaši bezpečnost doporučujeme televizor před čištěním vždy odpojit od el. sitě.	∅ Při vytahování el. přívodního kabelu tahejte pouze za zástrčku, netahejte za kabel.	∅Abyste nepoškodili el. přívodní kabel nepokládejte na něj žádné těžké předměty . Doporučujeme přebytečnou část el. přívodního kabelu navinout kolem háčků na zadní straně televizoru.
∅Televizor postavte vždy na stabilní a bezpečný stolek. Nedovolte dětem aby na televizor lezli, sedali si na něj, či si na něm hráli.Při manipulaci napokládejte televizor na boční ani na čelní stranu.	∅Před manipulací vypojte televizor z el. sitě. Při manipulaci postupujte opatrně abyste televizor nepoškodili. Pokud vám televizor upadl, či byl jiným způsobem poškozen nechte ho prověřit odborným pracovníkem autorizovaného servisu SONY.	∅Nezakrývejte ventilační otvory televizoru novinami, časopisy ani záclonami a závěsy.

Úvod

Děkujeme Vám, že jste si vybrali televizor Sony s plochou obrazovkou FD Trinitron.

Před použitím televizoru si pozorně přečtěte tento návod k obsluze a zachovejte ho pro budoucí informaci.

- Znaky, které užíváme v tomto návodu k obsluze:

• Varování před možným nebezpečím.
• Důležitá informace.
• Informace o funkci.

•1,2... Posloupnost ovládacích kroků.

- Šedá výplň tlačítek dálkového ovladače označuje tlačítka, která je nutno/možno stisknout v tomto kroku.

• Informace o výsledku pokynů.

Obsah

Bezpečnostní opatření....18

Úvod 19

Všeobecný popis

Všeobecný přehled tlačítek dálkového ovladače....20

Všeobecný přehled tlačítek televizoru 21

Instalace

Vložení baterií do dálkového ovladače 21

Připojení antény a videa 21

První zapojení televizoru

Zapnutí a automatické naladění TV 22

Režim menu na obrazovce

Úvod a použití různých menu....24

Průvodce po menu 24

Teletext....30

Doplňkové informace

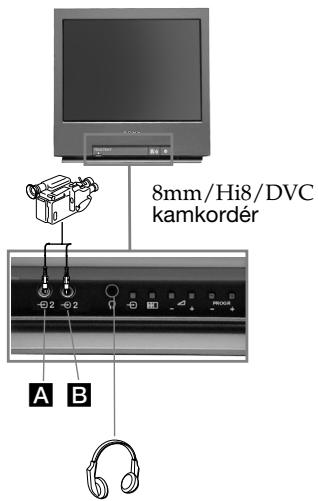

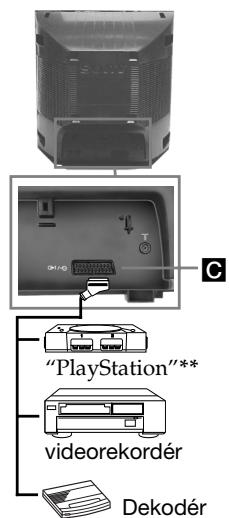

Připojení přídavných zařízení 31

Použití přídavných zařízení 31

Technické údaje....32

Řešení problémů 33

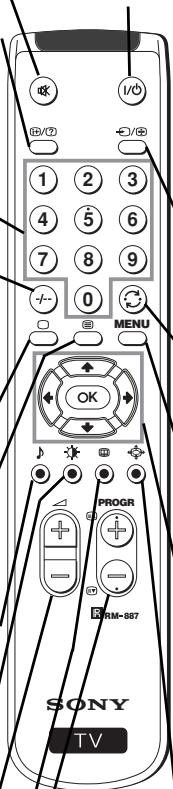

Všeobecný přehled tlačítek dálkového ovladače

Vypnutí zvuku

Pokud chcete zvuk vypnout, stiskněte tlačítko.

Zvuk se zapne opětovným stisknutím.

Zobrazení informace na obrazovce

Stiskněte tlačítko a na obrazovce se objeví veškeré údaje. Opětovným stisknutím tyto informace z obrazovky zmizí.

Tlačítko pro výběr programů

Stisknutím lze zvolit žádaný kanál.

Pokud chcete zvolit program s dvoumístným číslem, např. 23, nejdříve stiskněte -/--, a následovně tlačítka 2 a 3.

Jestliže jste se stisknutím prvního čísla zmýlili, stiskněte znovu tlačitko (od 0 do 9) a poté zopakujte znovu celou operaci.

Volba TV režimu

Stisknutím se vypne teletext nebo vstup do video.

Výběr z teletextu

Stisknutím se zobrazí teletext.

Toto tlačítko lze použít pouze v režimu teletextu. Funkci ♪ spojenou s tímto tlačítkem nelze použít pro tento televizor.

Výběr specifického obrazu

Nastavení hlasitosti.

Stisknutím se nastaví hlasitost televizoru.

Toto tlačítko lze použít pouze v režimu teletextu. Funkci 📄 spojenou s tímto tlačítkem nelze použít pro tento televizor.

Volba kanálů

Stiskněte pro volbu předchozího nebo následujícího kanálu.

Dočasné vypnutí televizoru

Stisknutím tlačítka se televize dočasně vypne (indikátor pohotovostního stavu ⏻ na televizi se rozsvítí).

Opětovným stisknutím tlačítka televozor opět zapnete.

OK I/O 1 2 3 4 5 6 7 8 9 0 MENU OK PROGR RM-887 SONY TV

Doporučujeme televizor vypnout úplně, pokud se nepoužívá - šetří se tím energie.

Televizor se automaticky vypne do pohotovostního režimu, jestliže po dobu 15 minut nedostává televitní signál a není stisknuto žádné tlačítko.

Volba vstupního signálu

Tiskněte jej opakovaně, až se na obrazovce objeví znaménko zvoleného vstupního signálu.

Návrat ke kanálu sledovanému naposled

Stisknutím vyvoláte kanál, který jste naposledy sledovali po dobu delší než 5 sekund.

Zapojení režimu menu

Stiskněte jej a menu se objeví na obrazovce. Opětovným stisknutím se vypojí a objeví se normální obrazovka.

Ovládání menu

•Je-li MENU zobrazeno:

Nahoru.
↓ Dolů.
← Předchozí nabídka či volba.
→ Další nabídka či volba.

OK Potvrdit volbu.

- Pokud není MENU zobrazeno:

OK Zobrazí přehled kanálů.

Stisknutím ↓ nebo ↑ zvolte požadovaný kanál, po stisknutí OK jej můžete sledovat

Výběr formátu zobrazení

Opakovaným tisknutím změníte formát zobrazení: 4:3 pro obvyklý obraz nebo 16:9 pro imitaci širokoúhlého obrazu.

Kromě těchto funkcí televizoru, všechna barevná tlačítka se používají také pro teletext.

Obsáhlejší informace je popsána v kapitole “Teletext” tohoto návodu k obsluze.

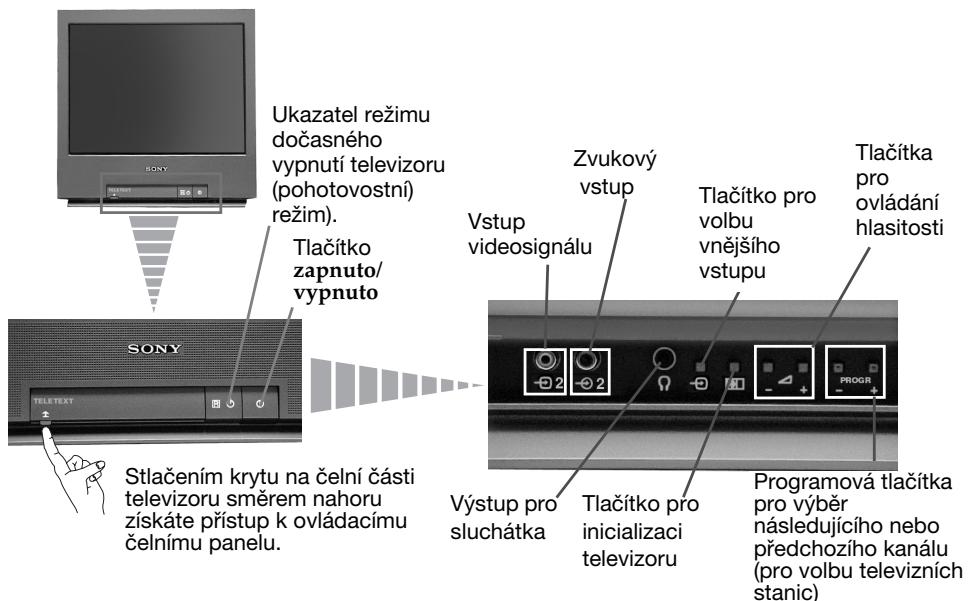

Všeobecný přehled tlačítek televizoru

Ukazatel režimu dočasného vypnutí televizoru (pohotovostní) režim. Tlačítko zapnuto/vypnuto Vstup videosignálu Zvukový vstup Tlačítko pro volbu vnějšího vstupu Tlačítka pro ovládání hlasitosti STlačením krytu na čelní části televizoru směrem nahoru získáte přístup k ovládacímu čelnímu panelu. Výstup pro sluchátka Tlačítko pro inicializaci televizoru Programová tlačítka pro výběr následujícího nebo předchozího kanálu (pro volbu televizních stanic)

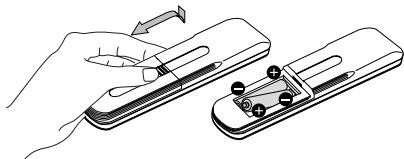

Vložení baterií do dálkového ovladače

Zkontrolujte, jestli jsou poskytnuté baterie ve správné pozici.

Berte ohled na životní prostředí a použitých baterií se zbavujte způsobem, který životní prostředí nepoškozuje - odhazujte je do kontejnerů k tomu určených.

Připojení antény a videa

Přípojné kabely se nedodávají.

Obsáhlejší informace o připojení videa najdete v kapitole “Připojení přídavných zařízení” v tomto návodu k obsluze.

Připojení pomocí konektoru typu Euro záleží na Vaší volbě.

Zapnutí a automatické naladění TV

Po prvním zapnutí televizoru se na obrazovce objeví sekvence menu, pomocí kterých budete moci:

1) zvolit jazyk menu; 2) zvolit zemi, ve které si přejete používat televizor; 3) hledat a automaticky ukládat všechny kanály (televizní stanice), které jsou k dispozici a 4) změnit pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce. Jestliže po nějaké době chcete opět změnit jazyk menu, zemi, zopakovat automatické naladění (např. v případě stěhování) nebo znovu změnit pořadí kanálů, je možné to provést zvolením vhodného menu, které se nachází v režimu 📊 (Instalace).

Obsáhlejší informace naleznete v kapitole „Průvodce po menu“ tohoto návodu nebo můžete opět provést nové automatické nastavení televizoru stisknutím inicializačního tlačítka ▶▶ na televizoru.

1 Zapojte televizor do elektrické sítě (220-240 V AC, 50Hz). Stiskněte tlačítko zapnuto/vypnuto ① na čelní části televizoru, aby se televizor zapnul. Po prvním stisknutí tohoto tlačítka, menu Language (Jazyk) se automaticky objeví na obrazovce.

2 Stiskněte tlačítko ↓ nebo ↑ dálkového ovladače pro volbu jazyka a poté stiskněte tlačítko OK pro potvrzení volby. Od této chvíle veškerá menu se objeví ve zvoleném jazyce.

Language English Espanol Français Italiano Magyar Nederlands Select Language: OK

3 Na obrazovce se automaticky objeví menu Země. Stiskněte tlačítko ↓ nebo ↑ pro volbu země, ve které chcete používat televizor a poté stiskněte tlačítko OK pro potvrzení volby.

Země - България Česká rep. Magyarország Polska Romania Vyberte zemi:

• Jestliže v seznamu není ta země, ve které budete používat televizor, místo země zvolte «-».
• Pokud se vaše země neobjeví v nabídce pro instalaci, doporučujeme použít nastavení pro Rusko. Tímto nastavením předejdete chybnému zobrazování znaků a písmen charakteristických pro váš jazyk v teletextu.

4 Menu Automatické Ladění se objeví na obrazovce. Stiskněte tlačitko OK pro volbu Ano.

Přejete si spustit automatické ladění? Ano Ne OK

5 Na obrazovce se automaticky objeví nové menu, které Vás žádá, abyste se přesvědčili, že je zapojená anténa. Zkontrolujte tedy, zda je anténa zapojena a poté stiskněte tlačítko OK, aby se započalo automatické ladění.

Televizor začne automaticky ladit a ukládat všechny kanály (televizní stanice), které jsou k dispozici.

Tento proces může trvat několik minut. Mějte proto trpělivost a po dobu trvání procesu ladění nestiskněte žádné tlačítko, proces by se neuskutečnil.

Potvrd'te prosím že anténa je připojena Potvrd'te OK

Automatické Ladění Program: 01 Systém: B/G Kanál: C21 Vyhledávání...

6

Jakmile televizor ukončil ladění a uložil všechny kanály (televizní stanice), na obrazovce se automaticky objeví menu Třídění Programů, pomocí kterého můžete změnit pořadí, ve kterém se kanály objeví na obrazovce.

a) Nechcete-li změnit toto pořadí kanálů, přejděte na bod č. 7.
b) Chcete-li změnit pořadí kanálů:

1 Stiskněte tlačitko ↓ nebo ↑ pro volbu čísla programu s kanálem (televizní stanicí), jehož pozici chcete změnit a následovně stiskněte →.

2 Stiskněte ↓ nebo ↑ pro volbu nového čísla programu, ve kterém si přejete uložit zvolený kanál (televizní stanici), a následovně stiskněte ← .
3 Zopakujte body b)1 a b)2, chcete-li změnit pořadí dalších televizních kanálů.

Trídění Programů Program: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 Zvoite kanál: Konec: MENU

Třídění Programů Program: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 05 C27 Zvolte novou pozíci: Konec: MENU OK

7 Stiskněte tlačítko MENU a menu zmizí z obrazovky.

Televizor je pripraven k funkci.

Úvod a použití různých menu

Tento televizor používá na obrazovce systém menu a tím Vám ukazuje různé operace. Pro přesun po menu používejte tlačítka dálkového ovladače, která jsou následovně popsána:

1 Stiskněte tlačítko MENU a na obrazovce se objeví první stupeň menu.

2 • Pro zvýraznění žádaného menu nebo funkce, stiskněte tlačítko ↓ nebo ↑.

• Pro vstup do zvoleného menu nebo funkce, stiskněte ➤.
• Pro návrat do předchozího menu nebo funkce, stiskněte ←.
• Pro změnu nastavení zvolené funkce, stiskněte

- Pro potvrzení a uložení Vaší volby, stiskněte OK.

3 Stiskněte tlačítko MENU a menu zmizí z obrazovky.

Průvodce po menu

Menu “Nastavení Obrazu” slouží k úpravě nebo seřízení obrazu.

K tomu je třeba: po zvolení funkce, kterou si přejete změnit, stiskněte tlačítko ➤ . Poté opakovaně stiskněte ♚ / ♠ / ♦ nebo ➤ pro změnu nastavení a nakonec stiskněte OK pro jeho uložení.

Toto menu Vám také umožní změnit specifický obraz podle toho, jaký program sledujete:

↓ Osobní (pro osobní požadavky).
Přímý Přenos (pro programy v přímém přenosu).
↓ Filmový (pro filmy).

• Jas, Barevná Sytost a Ostrost jsou možné změnit pouze v případě, že změníte specifický obraz v režimu “Osobní”.
• Odstín je dostupný pouze pro systém NTSC (např. videokazety z USA).
• Pro obnovení továrního nastavení obrazu, zvolte Reset a stiskněte tlačítko OK.

Stupeň 1

Stupeň 2

Stupeň 3 / Funkce

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Ostrost Odstin Reset

Casovač Časov. Vypnutı: Vyp Časov. Zapnutı: Vyp Casovač Časov. Vypnutı: Vyp Časov. Zapnutı: Vyp

ČASOVAČ VYPNUTÍ

Funkce “Časov. Vypnutí” v režimu menu “Časovač”, Vám umožní zvolit interval, po jehož uplynutí televizor automaticky přejde do režimu dočasného vypnutí (pohotovostní režim).

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ♦. Poté stiskněte ♥ nebo ♦ pro volbu časového intervalu (max. 4 hodiny) a nakonec stiskněte OK pro jeho uložení.

• Chcete-li vidět čas zbývající do vypnutí, zatímco sledujete televizor, stiskněte tlačítko (i+).
• Minutu před tím, než televizor přejde do režimu dočasného vypnutí, zbývající čas se objeví na obrazovce.

Nastaveni Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Ostrost Odstin Reset

Casovač Časov.Vypnutí: Vyp Časov.Zapnutí: Vyp Casovač Časov.Vypnutí: Vyp Časov.Zapnutí: Vyp

ČASOVAČ ZAPNUTÍ

Funkce “Časov. Zapnutí” v režimu menu “Časovač”, Vám umožní zvolit interval, po jehož uplynutí se televizor v režimu dočasného vypnutí (pohotovostní režim) automaticky zapne.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➔. Poté stiskněte ➔ nebo ➔ pro volbu časového intervalu (max. 12 hodin) a stiskněte OK pro jeho uložení. Nakonec stiskněte tlačítko 1/∅ časového spínače (pohotovostní režim) na dálkovém ovladači a po stanovení časového intervalu, se televizor automaticky zapne.

• Ukazatel dočasného vypnutí televizoru (pohotovostní režim) ⏻, pravidelným blikáním upozorní, že funkce “Časov. Zapnutí” je zapojena.
• Jakákoliv zástava nebo přerušení elektrického proudu, zruší tuto funkci.

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Ostrost Odstín Reset

Instalace Jazyk/Země Automatické Ladění Třídání Programů Ruční Ladění Pokročilé Výbavení Instalace Jazyk/Země Automatické Ladění Třídání Programů Ruční Ladění Pokročilé Výbavení

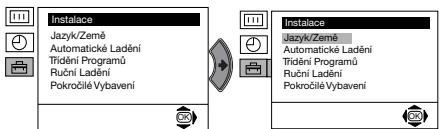

JAZYK/ZEMĚ

Funkce “Jazyk/Země” v režimu menu “Instalace” slouží k volbě jazyka, ve kterém chcete, aby se na obrazovce objevily menu. Také Vám umožní zvolit zemi, ve které si přejete televizor používat.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➕. Poté postupujte tak, jak je popsáno v kapitole “Zapnutí a automatické naladění TV”, v bodě 2 a 3.

Stupeň 1

Stupeň 2

Stupeň 3 / Funkce

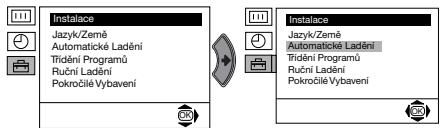

AUTOMATICKÉ LADĚNÍ

Funkce “Automatické Ladění” v režimu menu “Instalace” slouží k tomu, aby televizor hledal a uložil do paměti veškeré kanály (televizní stanice), které jsou k dispozici.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➤. Poté postupujte tak, jak je popsáno v kapitole "Zapnutí a automatické naladění TV", v bodě 4 a 5.

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Orostost Odstín Reset

Instalace Jazyk/Země Automatické Ladění Trídění Programů Ruční Ladění Pokročilé Vybavení Instalace Jazyk/Země Automatické Ladění Trídění Programů Ruční Ladění Pokročilé Vybavení

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Ostrost Odstín Reset

Instalice Jazyk/Zemé Automatické Ladění Trídění Programů Ruční Ladění Pokročilé Vybavení Instalice Jazyk/Zemé Automatické Ladění Trídění Programů Ruční Ladění Pokročilé Vybavení

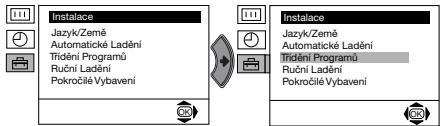

TŘÍDĚNÍ PROGRAMŮ

Funkce “Třídění Programů” v režimu menu “Instalace” slouží ke změně pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➤. Poté postupujte tak, jak je popsáno v kapitole “Zapnutí a automatické naladění TV”, v bodě 6b).

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Ostrost Odstín Reset

Instalice Jazyk/Zemé Automatické Ladění Trídění Programů Ruční Ladění Pokročilé Vybavení Instalice Jazyk/Zemé Automatické Ladění Trídění Programů Ruční Ladění Pokročilé Vybavení

Ruční Ladění Program: 01 Systém: B/G Kanál: C 21 Pojmenování: --TVE AFT: Zap Přeskočit: Ne Dekodér: Vyp Potvrd'te

RUČNÍ LADĚNÍ

Funkce “Ruční Ladění” v režimu menu “Instalace” slouží pro:

a) Postupné ladění kanálů (televizních stanic) v pořadí programu, které si přejete, nebo postupné ladění video vstupu. K tomu je třeba:

1 Po zvolení funkce “Ruční Ladění”, stiskněte tlačítko ➔. S vyznačenou položkou Program stiskněte ➔, a poté stiskněte ➔ nebo ➔ pro volbu čísla programu (pozice), na kterém si přejete naladit televizní stanici nebo kanál videa (pro kanál videa Vám doporučujeme vybrat číslo programu “0”). Stiskněte tlačítko ➔.

2 Po zvolení funkce Systém, stiskněte tlačítko ➤, a poté stiskněte ➤ nebo ♠ pro volbu systému televizní stanice (B/G pro Západní Evropu nebo D/K pro Východní Evropu) Stiskněte ♦.

pokračuje ...

3 Po zvolení funkce Kanál, stiskněte tlačítko ➔ a poté stiskněte ➔ nebo ➔ pro volbu typu kanálu ("C" pro pozemní vysílání nebo "S" pro kabelové vysílání). Stiskněte tlačítko ➔. Posléze stiskněte čiselná tlačítka pro zavedení čísla kanálu televizní stanice nebo znaménka kanálu videa.

Neznáte-li číslo kanálu, hledejte ho stisknutím tlačítka ↓ nebo ♠. Až najdete kanál, který chcete uložit, stiskněte dvakrát tlačítko OK.

Zopakujte všechny tyto body pro naladění a uložení ostatních kanálů.

b) Dokonce i v případě, že je normálně zapojeno jemné automatické ladění kanálů (AFT), můžeme obraz ručně doladit (jestliže je nejasný) a dosáhnout jeho zlepšení.

K tomu je třeba: zatímco sledujete kanál (televizní stanici), ve kterém chcete provést jemné naladění, zvolte funkci AFT, a poté stiskněte tlačítko ➤. Stiskněte ➤ nebo ➤ pro doladění úrovně frekvence kanálu v rozmezí od -15 do +15. Nakonec stiskněte dvakrát tlačítko OK a tímto se nové doladění uloží do paměti.

c) Vynechat čísla programů, které si nepřejete sledovat a tím je přeskočit při jejich výběru pomocí tlačítek PROG +/-.

K tomu je třeba: vyznačením funkce Program, stiskněte tlačítko PROGR + nebo -, až se objeví číslo programu, který chcete vynechat. Po té, až se objeví na obrazovce, zvolte funkci Přeskočit a následovně stiskněte tlačítko

Stiskněte ↓ nebo ↑ pro volbu Ano a nakonec stiskněte dvakrát tlačítko OK pro jeho uložení.

Jestliže časem chcete opět používat číslo vynechaného programu, postupujte tak, jak je výše uvedeno, ale místo "Ano" zvolte "Ne".

d) Přidělit jméno kanálu, maximálně o pěti znacích.

K tomu je třeba: vyznačením funkce Program, stiskněte tlačítko PROGR + nebo -, až se objeví číslo programu, který chcete pojmenovat. Po té, až se objeví na

obrazovce, zvolte funkci Pojmenování a následovně stiskněte tlačítko ➤.

Stiskněte ↓ nebo ↑ pro volbu jednoho písmene, čísla nebo “-” pro mezeru a stiskněte → pro potvrzení tohoto znaku.

Zbývající čtyři znaky zvolte stejným způsobem. Po zvolení všech znaků, stiskněte dvakrát tlačítko OK pro jejich uložení.


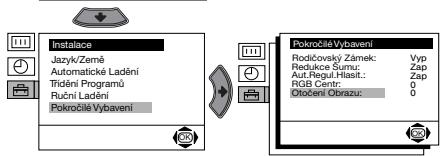

    I --> N["Pokročité Vypaveni"]
    O["Pokročité Vypaveni"] --> P["Rodickovský Zámek: Vyp"]
    O --> Q["Redukce Sumu: Zap"]
    O --> R["Aut. Regul. Hlasst.: Zap"]
    O --> S["RGB Centr: 0"]
    O --> T["Otočení Obrazu: 0"]

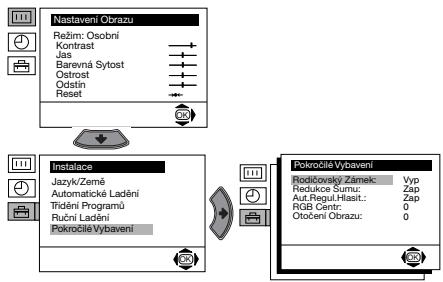

RODIČOVSKÝ ZÁMEK

Funkce “Rodičovský Zámek” v režimu menu “Pokročilé Vybavení” slouží pro zablokování tlačítek televizoru. Po zvolení této funkce a po vypnutí televizoru, tlačitka televizoru zůstanou zablokovaná a televizor bude možné opět zapnout pouze použitím tlačítek na dálkovém ovladači.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➤. Poté stiskněte ➤ nebo ➤ pro volbu Zap. Stiskněte OK pro jeho uložení a nakonec stiskněte tlačítko I/⏻ na dálkovém ovladači.

Jestliže časem budete chtít toto zablokování zrušit, postupujte tak, jak je výše uvedeno, ale zvolte "Vyp" místo "Zap".

REDUKCE ŠUMU

Funkce “Redukce Šumu” v režimu menu “Pokročilé Vybavení” slouží k redukci šumu obrazu v případě slabých signálů televizoru.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➤. Poté stiskněte ➤ nebo ➤ , zvolte Zap a nakonec stiskněte OK pro jeho uložení.

Jestliže časem budete chtít tuto funkci zrušit, postupujte tak, jak je výše uvedeno, ale zvolte "Vyp" místo "Zap".


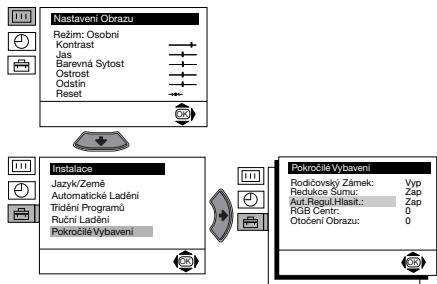

AUTOMATICKÝ REGULÁTOR HLASITOSTI

Funkce “Aut. Regul. Hlasit.” v režimu menu “Pokročilé Vybavení” slouží k udržování úrovně hlasitosti kanálů nezávisle na vysílaném signálu (např. při reklamách).

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➤. Poté stiskněte ➤ nebo ♠, zvolte Zap a nakonec stiskněte OK pro jeho uložení.

Jestliže časem budete chtít tuto funkci zrušit, postupujte tak, jak je výše uvedeno, ale zvolte "Vyp" místo "Zap".

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Orostost Odstín Reset

Instalace Jazyk/Zemé Automatické Ladění Trídní Programů Rubní Ladění Pokročila vybavení Pokročila vybavení Rodíkovský Zámek: Vyp Reducez Šumu: Zap Aut Regul Hasti: Zap RGB Centr: 0 Otočení Obrazu: 0

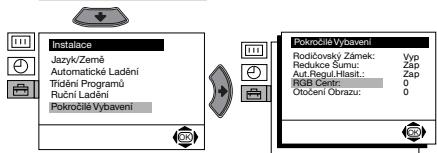

RGB CENTR.

Při zapojení zdroje signálů RGB, jako "PlayStation", je možné, že bude třeba upravit centrování obrazu. V tomto případě se upravuje pomocí funkce "RGB Centr" v režimu menu "Pokročilé Vybavení".

K tomu je třeba: zatímco sledujete vstupní signál RGB, zvolte funkci "RGB Centr" a stiskněte tlačítko ➕. Poté stiskněte ➕ nebo ➕ pro upravení centra obrazu (seřizujte od - 10 do + 10). Nakonec stiskněte tlačítko OK pro jeho uložení.

Nastavení Obrazu Režim: Osobní Kontrast Jas Barevná Sytost Ostrost Odstin Reset

Instalace Jazyk/Země Automatické Ladění Trídání Programů Ruční Ladění Pokročilé Vybavení Pokročilé Vybavení Rodičovský Zámek: Vyp Redukce Šuma: Zap Aut.Regul.Hasit: Zap RGB Centr: 0 Otočení Obrazu: 0

OTOČENÍ OBRAZU

Vzhledem k zemské přitažlivosti se může stát, že se obraz nakloní. V tomto případě ho můžete upravit použitím funkce “Otočení Obrazu” v režimu menu “Pokročilé Vybavení”.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko ➤. Poté stiskněte ➤ nebo ➤ pro seřízení otočení obrazu v rozmezí od - 5 do + 5. Nakonec stiskněte OK pro jeho uložení.

Teletext

Teletext je informační služba, kterou užívá většina televizních stanic. Na straně s obsahem služeb teletextu (všeobecně je to strana 100) je poskytnuta informace o tom, jak se užívá tato služba. Pro práci v teletextu používejte tlačítka dálkového ovladače tak, jak je uvedeno v této kapitole.

Zvolte televizní stanici se silným signálem, jinak může dojít v teletextu k chybám.

Vstup do teletextu

Zvolte kanál (televizní stanici), který vysílá teletext, který si přejete sledovat, stisknutím tlačítka 📄.

TELETEXT Index Programme 25 News 153 Sport 101 Weather 98

Zvolení stránky teletextu

Pomocí číselných tlačítek dálkového ovládače zadejte tři čísla představující příslušné číslo stránky, kterou si přejete vidět.

• V případě, že se při volbě zmýlíte, zadejte jakákoliv tři čísla, a poté znovu zadejte správné číslo stránky.
• Jestliže se počítadlo stránek nezastaví, je to proto, že požadovaná stránka není k dispozici. V tomto případě zadejte jiné číslo stránky.

Zvolení následující nebo předchozí stránky

Stiskněte tlačítka PROGR + (≡▲) nebo PROGR - (≡▼).

Překrytí teletextu televizním obrazem

Zatímco sledujete teletext, stiskněte tlačítko 📄. Opětovným stisknutím se teletextový režim zruší.

Zmrazení teletextové stránky

Některé stránky teletextu se mohou skládat z několika podstran, které se automaticky otáčejí. Pro zmrazení jedné podstránky stiskněte tlačítko / ☎. Opětovným stisknutím se zmrazení podstránky zruší.

Odhalení skrytých informací (např. soutěžních odpovědí)

Stiskněte tlačítko ⓘ+/? . Opětovným stisknutím se informace opět ukryje.

Vystoupení z teletextu:

Stiskněte tlačítko ☐.

Fastext

Služba Fastextu nám umožní přístup do požadované stránky teletextu stisknutím pouze jednoho tlačítka.

Jste-li v teletextu a v případě, že se vysílají signály Fastextu, na spodní části obrazovky se objeví nabídka barevných kódů, které umožňují přístup přímo k teletextové stránce. K zobrazení této nabídky stiskněte tlačítko příslušné barvy (červené, zelené, žluté nebo modré) na dálkovém ovladači.

Připojení přídavných zařízení

K televizoru je možné připojit různá další zařízení, jak je uvedeno níže. (Přípojné kabely se nedodávají).

Připojení videa:

Pro připojení videa, obsáhlejší informace najdete v kapitole "Připojení anteny a videa". Doporučujeme Vám, byste pro připojení videa použili kabel typu Eurokonektor. V případě, že nepoužijete tento kabel, budete muset naladit kanál video signálu ručně pomocí menu "Ruční Ladění" (viz odst.a) na str.26). Zkonzultujte také návod k obsluze Vašeho videa, kde se dozvíte, jak získáte kanál video signálu.

Máte-li k videu, které disponuje Smartlinkem, zapojen Dekodér:

Zvolte funkci “Ruční Ladění” v režimu menu “Instalace” a po

zvolení funkce “Dekodér”*, zvolte “Zap” (použitím ↓ nebo ↑) pro každý kódovaný kanál.

8mm/Hi8/DVC kamkordér A B

"PlayStation"** videorekordér Dekodér

* Dostupnost této funkce závisí na volbě země v menu “Země”.

** "PlayStation" je výrobek Sony Computer Entertainment, Inc.
** "PlayStation" je značka registrovaná jako Sony Computer Entertainment, Inc.

Použití přídavných zařízení

1 Připojte přídavné zařízení přes příslušný konektor televizoru tak, jak je výše uvedeno.
2 Aby se objevil obraz připojeného zařízení, opakovaně tiskněte tlačítko →, dokud se na obrazovce neobjeví správný vstupní symbol.

Symbol Vstupní signály

1

- Vstupní audio/video signál přes konektor typu Euro C

[Figure]

- Vstupní signál RGB přes konektor typu Euro C. Tento symbol se objeví pouze v případě, že je připojen vstup RGB.

2

- Vstupní video signál přes konektor RCA A a vstupní audio signál přes B.

3 Zapněte připojené zařízení.
4 Aby se znovu objevil normální televizní obraz, stiskněte tlačítko ☐ na dálkovém ovladači.

Technické údaje

Systém TV:

B/G/H, D/K

Systém kódování barev:

PAL, SECAM

NTSC 3.58, 4.43 (pouze pro video vstup)

Rozložení kanálů:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Televizní obrazovka:

Plochá obrazovka FD Trinitron

Vstupy na zadní straně:

→1/→21-pinový konektor typu EURO (norma CENELEC), včetně vstupu pro audio/video, vstupu RGB, výstupu audio/video z TV audio/video.

Vstupy na prední straně:

→2 video vstup - konektor RCA

- 2 audio vstup - konektor RCA

zdířka sluchátek

Výstupy zvuku:

- KV-21FT1K: 1 x 8 W (hudební výkon) 1 x 4 W (RMS Mono)

- KV-21FT2K: 2 x 6 W (hudební výkon) 2 x 3 W (RMS Mono)

Příkon:

55 W

Příkon v režimu časového vypnutí (pohotovostní režim):

≤ 0.55 W

Rozměry (š x v x h):

Přibližně 488 x 480 x 477 mm

Hmotnost:

Přibližně 24 kg

Dodané příslušenství:

1 dálkový ovládač, typ RM-887

2 baterie typu IEC.

Další funkce:

- Teletext, Fastext, TOPtext

- Automatické zapojení

- Automatické vypojení

- Smartlink (přímé propojení mezi televizorem a kompatibilním videorekordérem. Podrobnější informace o Smartlinku najdete v návodu k obsluze Vašeho videorekordéru).

• Automatické nalezení systému TV.

Úpravy v designu a technických vlastnostech bez předchozího upozornění.

Ekologický papír - 100% bez chloru

Řešení problémů

Zde jsou některá řešení problémů, které mohou ovlivnit obraz i zvuk.

Problém	Řešení
Není obraz (černá obrazovka) a není zvuk	Zkontrolujte zapojení antény.Zapojte televizor do zásuvky a stiskněte tlačítko 1 na čelní straně aparátu.Pokud na televizoru svítí indikátor 2, stiskněte tlačítko I/2 na dálkového ovladače.
Špatný nebo žádný obraz, ale zvuk je dobrý	Pomocí Režimu menu vstupte do “Nastavení Obrazu” a zvolte “Reset” pro obnovení továrního nastavení.
Není obraz nebo není informační menu přídavného zařizení připojeného přes Eurokonektor na zadní části televizoru	Zkontrolujte zapojení přídavného zařizení a několikrát stiskněte tlačítko 3 na dálkovém ovladači, dokud se správný vstupní symbol neobjeví na obrazovce.
Dobrý obraz, ale bez zvuku.	Stiskněte tlačítko 4+/- na dálkovém ovládači.
Barevné pořady nejsou barevné	Pomocí Režimu menu vstupte do “Nastavení Obrazu” a zvolte “Reset” pro obnovení továrního nastavení.
Obraz je zkreslený při změně programu nebo při zvolení teletextu	Na zadní straně televizoru vypněte zařizení připojené přes 21-kolíkový Euro-konektor
Chybné zobrazování písmen a znaků se projeví při sledování teletextu	Vstupem do nabídky Menu se dostanete až do úrovně nastavení “Instalace/Jazyk/Země”, zde zvolíte příslušný jazyk a zemi, kde je televizor instalován a jejíž vysilání televizor přijíma. Pro země kde se používají písmena a znaky z Cyrilice a jejich název se nezobrazi v nabídce doporučujeme použít nastavení televizoru pro Rusko. Takto se předejdete chybnému zobrazování Cyrilichých písmen a znaků v teletextu.
Obraz je nakloněný	Pomocí Režimu menu zvolte funkci “Otočení Obrazu” v režimu menu “Pokročilé Vybavení” a upravte naklonění.
Šum v obrazu	Pomocí Režimu menu zvolte funkci “AFT” v režimu menu “Ruční Ladění” a ručně dolad’te. Tak dosáhnete lepšího příjmu obrazu.Pomocí Režimu menu zvolte funkci “Redukce Šumu” v režimu menu “Pokročilé Vybavení” a zvolte “Zap” pro zredukování šumu v obrazu.
Dálkový ovládač nefunguje	Vložte nové baterie.
Indikátor dočasného vypnutí televizoru (pohotovostní režim) 6 bliká, aniž by funkce “Časov. Zapnutí” byla naprogramovaná.	Obraťte se na nejbližší autorizovaný servis Sony

Pokud se závady nepodařilo odstranit, nechte televizor prověřit oprávněným odborníkem. Kryt NIKDY neodnímejte sami.

Bezpečnostné predpisy

- Znaky používané v tomto návode k obsluhe:

- Informácia o výsledku pokynov.

Obsah

Bezpečnostné predpisy....98

Úvod 99

Všeobecný popis

Všeobecný popis tlačidiel na dial'kovom ovládači 100

Všeobecný popis tlačidiel na televízore 101

Inštalácia

Inštalácia batérií do dial'kového ovládača....101

Pripojenie antény a videa 101

Technické údaje....112

Všeobecný popis tlačidiel na dial'kovom ovládači

Vypnutie zvuku

Stlačením tohto tlačidla vypnete zvuk.

Ak si chcete vybrat kanál s dvojmiestnym číslom, napr. 23, tak stlačte najprv -/-- a následne tlačidlá 2 a 3.

Ak sa pomýlite pri stlačení prvej číslice, pokračujte stlačením druhej číslice (od 0 po 9) a potom zopakujte znovu celý postup.

Výber režimu TV

Stlačte toto tlačidlo, aby sa vám zobrazil teletext.

Toto tlačidlo sa dá použit len v režime teletextu. Funkciu ♪ spojenú s týmto tlačidlom nie je možné použit' pre tento televízor.

Výber režimu obrazu

Jeho opakovaným stlačením zmeníte režim obrazu.

Nastavenie hlasitosti

Toto tlačidlo sa dá použit len v režime teletextu. Funkciu 📄 spojenú s týmto tlačidlom nie je možné použit' pre tento televízor.

Vol'ba kanálov

Stlačte toto tlačidlo, aby ste televízor dočasne vypli (ukazovatel' režimu čakania 📍 sa rozsvieti). Znovu ho stlačte, aby ste televízor z tohto režimu dočasného vypnutia (standby) zapli.

Návrat k poslednému vybranému kanálu

Stlačte ho, aby sa objavil režim menu na obrazovke. Znovu ho stlačte, aby ste ho vypli a videli normálnu obrazovku.

Tlačidlá na vol'bu menu

- Ked'je MENU zapojené:

• Ked' MENU nie je zapojené:
  OK Zobrazí sa všeobecný zoznam kanálov. Zvol'te si kanál stlačením

Výber formátu zobrazenia

Všeobecný popis tlačidiel na televízore

Inštalácia batérií do dial'kového ovládača

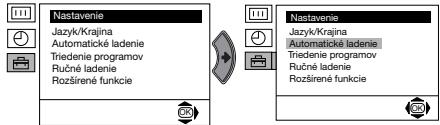

4 Na obrazovke sa objaví menu Automatické ladenie. Stlačením OK potvrdíte vd’bu.

Prosím, potvrd'te, že anténa je zapojená. Potvrd'te OK

Automatické ladenie Program: 01 Systém: B/G Kanál: C21 Vyhl'adávanie...

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte tlačidlo a potom pokračujte tak, ako je uvedené v časti "Zapnutie a automatické naladenie televízora", v bode 2 a 3.

Stupeň 1

Stupeň 2

Stupeň 3 / Funkcia

Nastavenie obrazu Režim: Vlastný Kontrast Jas Farba Ostrošť Odtieň Reset

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte tlačidlo ♦. Potom stlačte ♦ alebo ♦ k zvoleniu Zap. Stlačte OK k jeho uloženiu a nakoniec stlačte tlačidlo I/○ na dial'kovom ovládači.

Postupujte pri tom nasledovne: za sledovania vstupného signálu RGB, zvolte funkciu "RGB centrovanie" a stlačte tlačidlo ➤. Potom stlačte ➤ alebo ➤ k nastaveniu centrovania obrazu - nastavujte v rozmedzí od -10 do +10. Stlačením OK sa pokyn uloží do pamäti.


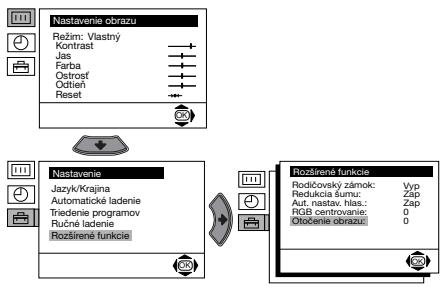

OTOČENIE OBRAZU

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte tlačidlo ➤. Potom stlačte ♦ alebo ♦ a upravte obraz v rozmedzí od -5 do +5. Stlačením OK sa pokyn uloží do pamäti.

Teletext

Počas sledovania teletextu stlačte tlačidlo 📄. Opakovaným stlačením sa teletextový režim zruší.

Stlačte tlačidlo i+/? . Opätovným stlačením sa informácia znovu skryje.

Vystúpenie z teletextu:

Stlačte tlačidlo ☐.

Fastext

Služba Fastext Vám umožňuje dostat' sa na požadované stránky teletextu stlačením jediného tlačidla.

z menu "Nastavenie" a po zvolení možnosti "Dekóder"*, zvoľte "Zap" (použitím ↓ alebo ↑) pre každý kódovaný kanál.

→1/ Eurokonektor 21-kolíkový (norma CENELEC), včítane vstupu audio/video, vstupu RGB, výstupu audio/video TV

Rozmery (š. x v. x hl.):

Pribl.: 488 x 480 x 477 mm

Hmotnost:

Pribl.: 24 kg

1 dial'kový ovládač, typ RM-887

2 batérie podl'a normy IEC

Đalšie funkcie:

• Teletext, Fastext, TOPtext
  • Automatické zapojenie
  • Automatické vypojenie
• Smartlink (priame spojenie medzi televízorom a kompatibilným videorekordérom. V prípade, že by ste potrebovali obsiahlejšiu informáciu o Smartlinku, konzultujte v návode Vašeho videa.).
• Automatický rozlišovač TV signálu.

Ekologický papier - 100 % bez chlóru

Riešenie problémov
